Замена люминесцентных ламп: как снять лампу в светильнике

Меняем перегоревшую лампу

Если вся проблема заключается лишь в замене лампы, без какого-либо включения электронных деталей, то нужно просто следовать этим рекомендациям по замене:

Разберите светильник

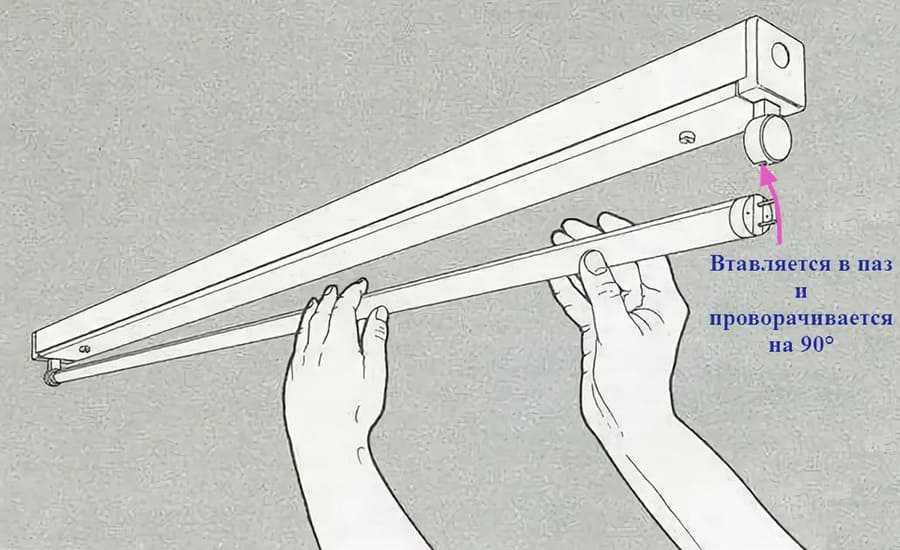

С особой осторожностью проверните трубку по ее оси.

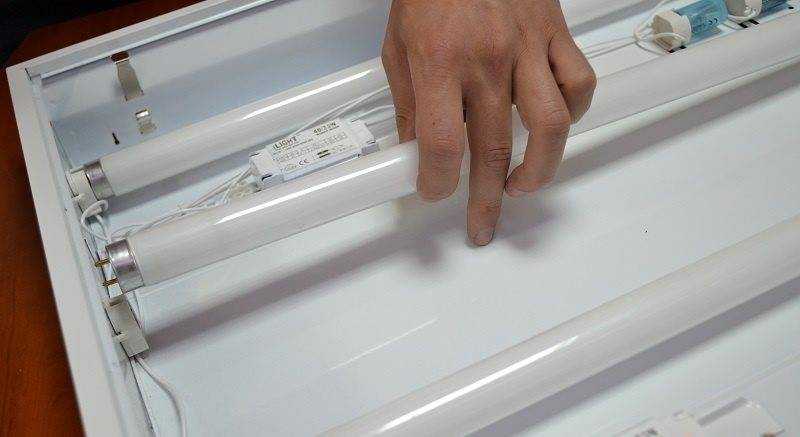

Когда вы повернете стеклянную трубку на 90 градусов, ее можно опускать вниз, для того чтобы контактные площадки прошли через отверстия в держателях.

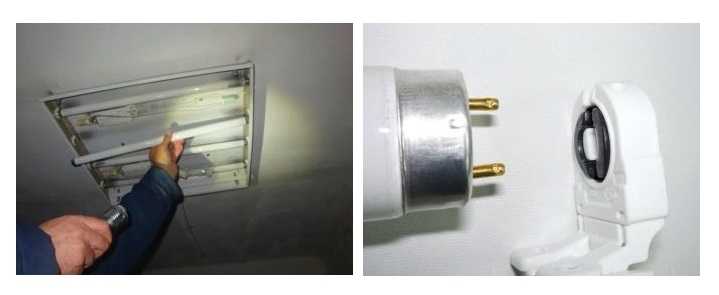

Новую лампу нужно расположить так, чтобы контактные соединения находились в вертикальной плоскости и спокойно входили в прорези. После этого трубку вкручивают в обратном направлении.
Запустите питание и удостоверьтесь в работоспособности прибора освещения, верните на место рассеивающий плафон.

Важно! Неисправную лампу нужно утилизировать в соответствующий контейнер для таких отходов

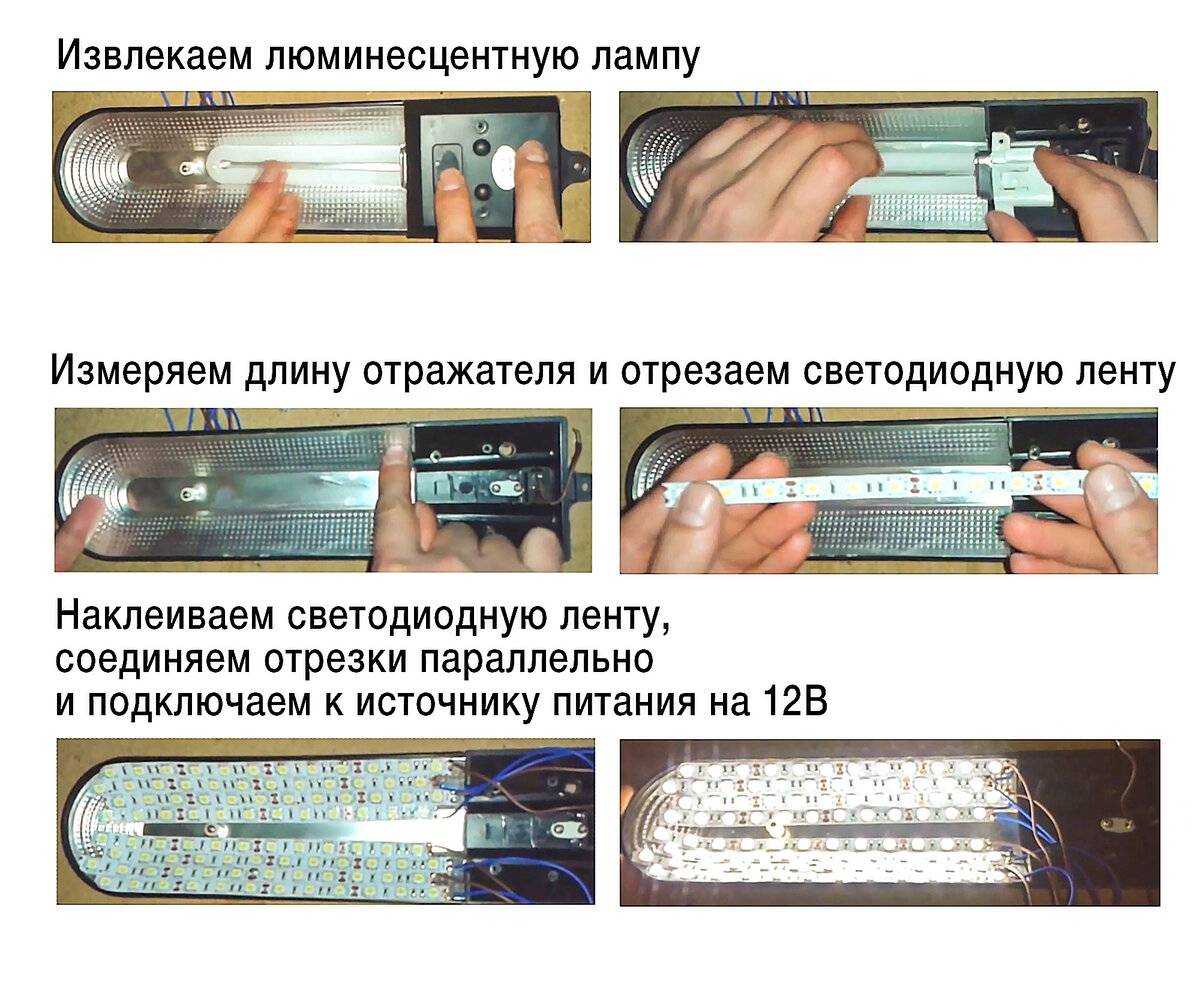

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

дроссель

провода

контактные колодки-патроны по бокам корпуса

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

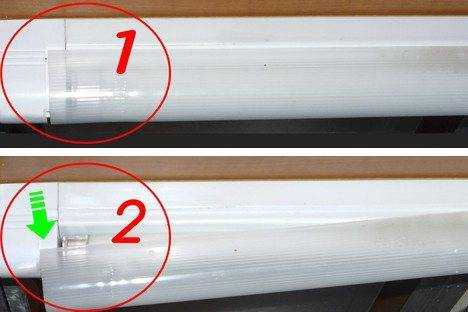

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.

Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата – регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата – искомый компонент для дальнейшей работы.

Электромагнитный аппарат

Честно говоря, принцип запуска одинаков для обоих случаев, но на этой схеме можно нагляднее рассмотреть все нюансы. Мы подаем напряжение, тем самым разогревая катоды устройства, потом происходит резкий скачок напряжения, что активирует электрический пробой в газовой среде, по которой начинают двигаться электроны.

Стартер как раз и обеспечивает разогрев электродов прибора. Он подключается последовательно к нитям накала каждого из катодов. Также схема оснащена дросселем ЭмПРА.

В стартер встроена замкнутая колба из стекла, имеющая биметаллические контакты. Между этими контактами возникает тлеющий разряд, который образуется из-за подачи напряжения. Этот разряд греет пластины, и контакты замыкаются. После этого ток и начинает свое движение прямо по нитям накаливания лампы, также разогревая их.

Через маленький промежуток времени контакты на стартере остывают и размыкаются, приводя в резкому импульсу напряжения, которое обеспечивает индуктивность дросселя. После всех процессов лампа начинает светиться.

Типы цоколей

В отличие от лампочек накаливания, люминесцентные источники света не могут быть включены сразу в электрическую сеть. Подключение осуществляется посредством дополнительных устройств – балластов, представляющих собой пускорегулирующую аппаратуру (ПРА). В свою очередь, она разделяется на два типа: внешняя ПРА и встроенная электронная ПРА (ЭПРА). В зависимости от модификации, балласты встраиваются в патрон или непосредственно в осветительный прибор. Этот фактор учитывается, когда происходит замена люминесцентных ламп.

Конструкции с установленными внешними ПРА могут оборудоваться цоколями с двумя или четырьмя штырьками. Для подключения четырехштырьковых цоколей требуются дроссели или другие аналогичные устройства. Цоколи с двумя штырьками не могут быть включены иначе как через дроссель.

Существуют модели, оборудованные цоколем со встроенной ЭПРА. Резьба таких цоколей бывает стандартного или маленького диаметра. Каждая конструкция имеет свои особенности, которые следует учитывать при замене различных типов люминесцентных ламп.

Как работает люминесцентная лампа

Данные источники света получили свое название из-за люминофорного покрытия, нанесенного с внутренней стороны стеклянной трубки. Основным компонентом этого вещества является фосфор, придающий материалу особые свойства. В результате, люминофор способен значительно увеличить мощность светового потока по сравнению с обычными лампочками накаливания, при одном и том же энергопотреблении. Таким образом, удается добиться значительной экономии электроэнергии.

В зависимости от назначения, производители создают лампы с различными цветовыми эффектами за счет добавления в люминофор определенных компонентов. Стандартные изделия для потолочного светильника выпускаются в виде трубок разной длины, подходящих ко всем светильникам.

Резьбовые цоколи легко вкручиваются в стандартные патроны, поэтому их часто используют вместо обычных ламп накаливания. Для штырьковых цоколей требуются светильники со специальными соединительными приспособлениями.

Внутренний объем трубки заполняется инертными газами и ртутными парами. В связи с наличием ртути, эксплуатация таких ламп требует дополнительных мер безопасности, особенно, когда производится их замена.

Разновидности ламп

Существует несколько видов ламп, используемых для освещения жилья. Кроме обычных ламп накаливания, это светодиодные, галогенные и люминесцентные источники света.

Лампы накаливания

Это наиболее распространенный и доступный способ освещения жилья. Свет в лампочках накаливания испускает разогретый вольфрамовый проводник (из тугоплавких сплавов на основе вольфрама).

Такие устройства выдерживают скачки напряжения и стоят совсем недорого. Еще одно преимущество лампочки накаливания — быстрое загорание после подачи напряжения.

Однако коэффициент полезного действия этого источника освещения чрезвычайно мал: всего лишь 4 %. К тому же, у ламп накаливания не слишком длительный срок эксплуатации — он не превышает тысячи часов. В результате лампочки приходится часто менять.

Светодиодные лампы

Источники света на светодиодах еще называют полупроводниковыми. Они наиболее безвредны для глаз потребителя и отличаются экологической чистотой.

Хотя компании-изготовители заявляют об 11-летнем сроке эксплуатации светодиодных ламп, реальный срок гораздо ниже и не превышает 3–4 лет. Дело в том, что уже на четвертом (в среднем) году работы лампочки светодиод начинает деградировать, теряя яркость и свет.

Недостаток светодиодных светильников — в их высокой стоимости. Цены на светодиоды сильно разнятся, но минимальная цена на светильник не опускается ниже 300 рублей, а может доходить и до 2000 рублей. Светодиоды обеспечивают узкий концентрированный световой пучок. Это диктует необходимость приобретения множества светильников, чтобы обеспечить равномерное освещение комнаты, а это еще больше увеличивает расходы.

Галогенные лампы

Галогеновые источники света отличаются высоким уровнем светоотдачи — более значительным по сравнению с лампами накаливания. Галогеновая лампочка представляет собой кварцевую колбу с инертной газовой средой. Также в емкости имеются галогены или родственные им соединения. Такой состав замедляет процесс выпаривания элемента накаливания, что позволяет продлить срок службы данного источника освещения.

Галогенные лампы подразделяют на две категории:

До 24 вольт (низковольтные).
Свыше 24 вольт (устройства сетевого напряжения).

Согласно конструктивным особенностям, галогенные источники освещения делят на четыре вида:

Линейные (от 1 до 20 кВт). Не применяются для внутренних пространств зданий, так как дают слишком высокую яркость).
С внешней колбой (лампочки сетевого напряжения).
С направленным пучком света. Оснащены алюминиевым или интерференционным отражателем. Используются для акцентированного — точечного — освещения.
Пальчиковые. Характеризуются небольшими размерами.

Люминесцентные лампы

Представляют собой газоразрядные источники света, оснащенные пусковыми регулировочными приспособлениями. Чаще всего поставляются с цоколями E14 или E27.

Недостаток люминесцентных устройств — их маломощность, что диктует необходимость приобретения большого количества светильников.

Как разобрать светильник дневного света и как его затем собрать

Что делать, если необходимо починить пускорегулирующий аппарат? Разберемся в том, как разобрать светильник дневного света. Колбу лампы разбирать нельзя, потому что она содержит ртуть, вдыхание паров которой опасно для здоровья. Провода, которые идут от нити накаливания к плате, в некоторых случаях не припаивают к ней, а накручивают на особые штыри. Такая лампа состоит из 5 частей:

U-образной или спиралевидной колбы;
верхней составляющей корпуса с колбой, которая закреплена на ней;
электронной платы, на которой располагается пускорегулирующий аппарат;
нижней части корпуса, на которой размещается электронный балласт;
цоколя, который вместе с нижней частью корпуса составляет неразборную конструкцию.

Чтобы разобрать светильник и получить доступ к пускорегулирующему аппарату, понадобится плоская широкая отвертка. С ее помощью отсоединяют защелки на корпусе. Для этого необходимо вставить отвертку в паз и повернуть ее. Линия вскрытия лампы расположена там, где нанесено название и технические характеристики устройства. Тут располагается и основание колбы.

Если все-таки защелки сломались, то они срезаются с помощью острого инструмента или их спиливают. Для этого потребуется маленькая дисковая фреза. Они есть в продаже, но ее можно сделать и самостоятельно. Сначала при помощи штангенциркуля измеряется диаметр корпуса. Затем в патрон сверлильного станка вставляется шпилька с фрезой. Делается это так, чтобы фреза располагалась над станиной на расстоянии, которое равно половине диаметра корпуса лампы

Станок включается, корпус лампы прижимается к фрезе и осторожно надрезается внешняя часть корпуса. Такие пропилы делают с интервалом в пятнадцать миллиметров

по всей окружности. Тонкую отвертку вставляют в прорези и таким образом приподнимают обрезки. Затем с помощью отвертки большего размера корпус лампы открывается.

После завершения ремонта половинки лампы просто склеиваются. Чтобы упростить процедуру ремонта, лампу можно нагреть с помощью строительного фена.

Разновидности осветительных приборов

Современный рынок устройств для освещения предлагает большое количество типов лампочек, среди которых наиболее известными и распространёнными являются:

Лампы накаливания – устаревшая разновидность, ее нельзя использовать для натяжных потолков из-за слишком высокой температуры поверхности. Кроме того, такой вид потребляет большое количество электроэнергии и отличается коротким периодом эксплуатации;

Лампочка с нитью накалаИсточник stroy-podskazka.ru

Люминесцентные – популярные в народе «экономки», названные так из-за скромного потребления электричества, дают хороший световой поток, практически не нагреваются в процессе работы, но при этом мерцают и представляют опасность для здоровья из-за содержания в колбе ртути;

Лампочки типа «экономка»Источник elektrik-a.su

Галогенные – усовершенствованный аналог классических лампочек, в который добавлен газ для увеличения яркости освещения. Изделия продаются по умеренным ценам и обладают повышенным сроком годности, при этом их минусы во многом повторяют источники с нитью накала;

Лампочка галогенного типаИсточник strojdvor.ru

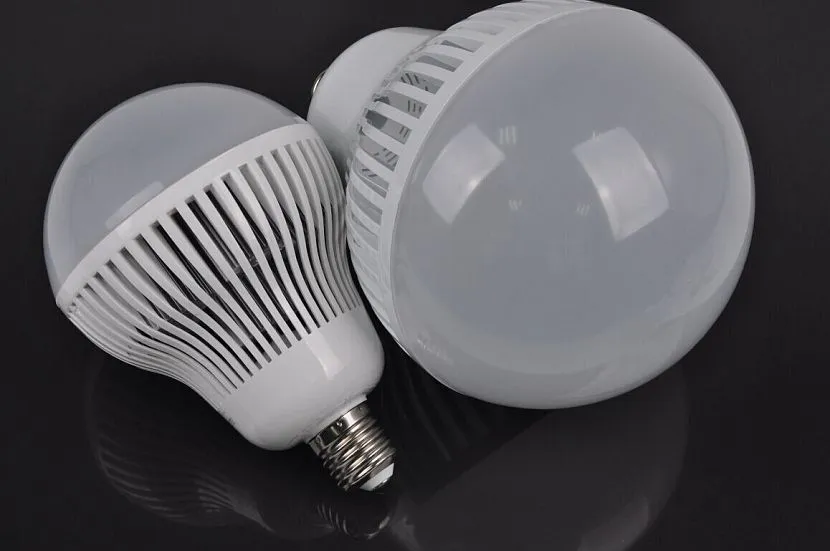

На основе светодиодов – самый экономичный и безопасный тип, отличается большой продолжительностью службы и хорошими световыми характеристиками. Такие приборы не мерцают и не создают угрозы окружающей среде. Единственный недостаток устройств – высокая стоимость, хотя в последнее время наблюдается ее постепенное снижение.

Лампочка на основе светодиодовИсточник ledosvet.com

Пошаговая инструкция по замене люминесцентной лампы

Для обновления светильника сначала установите причину неисправности. От этого зависит набор необходимых инструментов для ремонта. Одной из причин может быть:

перегоревшая колба — на конце образуется тёмное кольцо;
неисправность дросселя;
поломка стартера.

Более подробная информация об определение неисправностей люминесцентных ламп.

Для замены люминесцентного источника света потребуются:

отвёртка;
индикатор тока;
перчатки рабочие для защиты рук от повреждения.

Пошаговая инструкция как заменгить лампу дневного света в потолочном светильнике

Для того чтобы поменять перегоревшую лампу дневного света в потолочном светильнике:

Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
Обеспечьте доступ к лампе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами или защёлками. Открутите винты, освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.

При отсутствии свечения подожмите источник света – возможен плохой контакт между цоколем и патроном.

Как снять, вставить и собрать в светильники с цоколем G5 и G13

Люминесцентные источники света с цоколем G5 и G13 применяются на кухне, в ванной комнате, для подсветки зеркал. Они устанавливаются в потолочные светильники. Перегорание подтверждает тёмное кольцо на конце колбы. Причиной неисправности может быть отказ стартера (балласта) или дросселя. Для замены люминесцентного источника:

Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
Разберите светильник. Обеспечьте доступ к колбе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами, защёлками. Открутите винты отвёрткой или освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.
В одноламповых светильниках плафон крепится за саму лампу. В этом случае потяните за него и освободите перегоревший источник света.
Для снятия колбы возьмитесь за неё двумя руками и поверните вокруг своей оси на 900 в произвольную сторону. Штыри цоколя выйдут из направляющих гнёзд в патроне.
Потяните источник света в противоположную сторону от светильника и вытащите из патрона.
Приобретите новую лампу. Её характеристики и размеры должны быть такие же, как у перегоревшего источника.
Для установки нового источника света поместите его концы в патрон до упора, поверните на угол 900 в произвольную сторону до лёгкого щелчка. Зафиксируйте положение. Подайте питание на светильник и проверьте его работу. При нормальном свечении поставьте на место плафон или решётку. Если светильник не горит, отключите его и пошевелите колбу в разные стороны для лучшего контакта с патроном. При отсутствии свечения вытащите её и установите заново.

Если принятые меры не приводят к положительным результатам, возможно неисправен стартер или дроссель.

Как выкрутить в светильниках с современными типами цоколей G23, GX23

Люминесцентные источники света с цоколями G23, GX23 применяются в настольных светильниках.

Они отличаются формой и размерами штырей.

Крепление цоколя с патроном такое же, как у других видов, поэтому порядок замены перегоревшей лампы не меняется.

Обесточьте светильник, выдернув шнур из розетки.
Освободите колбу от плафона при помощи фиксатора. Для извлечения потяните за край колбы в противоположную сторону от плафона, достаньте из фиксатора. Покачивая, потяните в сторону от патрона и вытащите её.
Сходите в магазин со старой лампой и купите такую же новую.
Установите колбу в светильник в обратном порядке, вставив цоколь в патрон. Прижимая колбу к патрону, надавите на неё до щелчка.

Люминесцентная лампа содержит до 5 мг ртути. При замене повреждённого источника света на новую лампу, её нельзя выбрасывать с бытовым мусором, а необходимо правильно утилизировать. Для этого существуют специальные организации.

Лампы с цоколем G23

Цоколи подвидов G23, 2G11 и GX23 используют чаще всего для локального освещения — в настольных и настенных светильниках. Цоколи отличаются размерами и формой, но принцип контакта лампочки с патроном везде единообразен.

Замена лампы осуществляется в следующем порядке:

Покупаем лампочку.
Отключаем электричество.
Откручиваем лампу из патрона

Осторожно тянем ее за край колбы в сторону плафона. Движение должно быть отгибающим, чтобы извлечь лампочку из фиксирующего зажима

Сделать это нужно аккуратно, не повредив скобу-фиксатор. Когда лампочка освобождена из зажима, вытягиваем ее, слегка раскачивая по направлению, обратному патрону.
Установка лампочки в светильник производится в обратном порядке. Нужно вставить лампу в патрон и прижать торец колбы, чтобы затолкнуть ее вовнутрь. Об успешности установки говорит щелчок запорного механизма. Движения должны быть уверенными, но осторожными
Важно не повредить пластиковый фиксатор, поскольку постепенно он изнашивается и легко ломается.

Замена люминесцентной лампы — простейшая операция, с которой справится даже начинающий домашний мастер. Чтобы выполнить задачу, понадобятся лишь внимательность и аккуратность.
