Двойная розетка: проводим подключение самостоятельно

Последовательность монтажа двойной розетки

Когда схема подключения на двойную розетку правильно определена, место выбрано, а материалы подготовлены, можно приступать к монтированию.

Когда изделие представляет собой цельный блок, его можно поставить даже на бывшее место одиночного устройства, немного расширив размер ниши в стене. Это не вызовет необходимости в проведении ремонта, а потребует аккуратной подклейки обоев.

Демонтаж старой розетки

Еще раз удостоверившись, что автоматы в квартире выключены, можно приступать к удалению старой розетки.

Порядок действий следующий:

1. Выкрутить все винты, на которых крепится изделие.
2. Снять внешнюю крышку старого устройства.
3. Открепить провода, выкрутить фиксирующие лапки.

Следует разобрать и новое изделие, которое требуется встраивать. Фронтальную панель нужно аккуратно открутить от рабочей части.

Новый подрозетник для двойной розетки

Следует уделить пристальное внимание качеству нового подрозетника — оно должно быть достаточно высоким, и в этом случае можно быть уверенным в четкой фиксации и нормальной работе розетки

Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации. Более дешевые подрозетники крепятся не специальными лапками, а шурупами.

Порядок монтирования подрозетника прост. Винты на нем нужно закрутить по часовой стрелке, держатели разойдутся вправо и влево, закрепляя само изделие. Но по мере работы стакан всегда ослабевает, поэтому лучший вариант — дополнительно закрепить его алебастром.

Инструкция к действию:

1. Развести сухой порошок алебастра (можно заменить его цементом) до консистенции сметаны. Брать нужно маленькую порцию порошка, поскольку состав мгновенно затвердевает.
2. Положить массу в место будущего подрозетника, немного намочив нишу водой.
3. Через 20 минут в отверстие в стене можно крепить подрозетник.
4. Выровнять положение стакана при помощи молотка и уровня, чтобы он располагался идеально ровно.
5. Далее щели между изделием и стеной заделать новой порцией алебастра.
6. Убрать лишнюю массу ножом.
7. Закрепить стакан винтами, не перетянув их слишком сильно — так пластик может треснуть.

Подготовка к подключению

Для обеспечения правильного двухполюсного соединения проводов нужно раскрыть кабель. Острый нож поможет быстро удалить внешнюю изоляцию с нужного кабеля. Слишком длинным запас проводов оставлять не следует, в противном случае это создаст неудобства при подключении розетки.

Оптимальным считается оголение проводов от изоляции на 1 см. Общий запас провода обычно не превышает 12 см. Более короткие провода можно удлинить. Далее разрешается приступать к самому ответственному этапу — подключению двойной розетки с заземлением.

Как подключить провода

На данном этапе нужно четко выделить провода, имеющиеся в рабочей части изделия, определив в них по цвету ноль, фазу и заземляющий провод.

Порядок действий таков:

1. Ослабить болтики на клеммах, предназначенных для подсоединения проводов.
2. Вставить в контакты провода розетки.
3. Тщательно затянуть болты отверткой.

Основной момент — подключить заземляющий кабель к соответствующему проводу в изделии (в месте его расположения всегда имеется значок «заземление»)

Важно не присоединить фазу и нейтраль к одному контакту — случится короткое замыкание

Установка изделия

Тщательная укладка проводов в стакане очень важна: если этого не сделать, рано или поздно изоляция кабелей повредится, эксплуатация электроприборов может быть нарушена. Провода нужно свернуть без резких перегибов. Они не должны находиться в подрозетнике прямо под крепежными болтами.

В окончание работы розетку надо углубить внутрь и закрепить крепежными лапами либо прикрутить саморезами. Затем нужно придать ей ровное положение, используя уровень, и соединить суппорт с блоком установочной коробки.

Последней ставят декоративную накладку — новая розетка с двумя гнездами готова!

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки. Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента;
• острый нож для зачистки проводов;
• крестовидная и плоская отвёртка;
• пассатижи.

В процессе того, как подключается

розетка с заземлением

, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

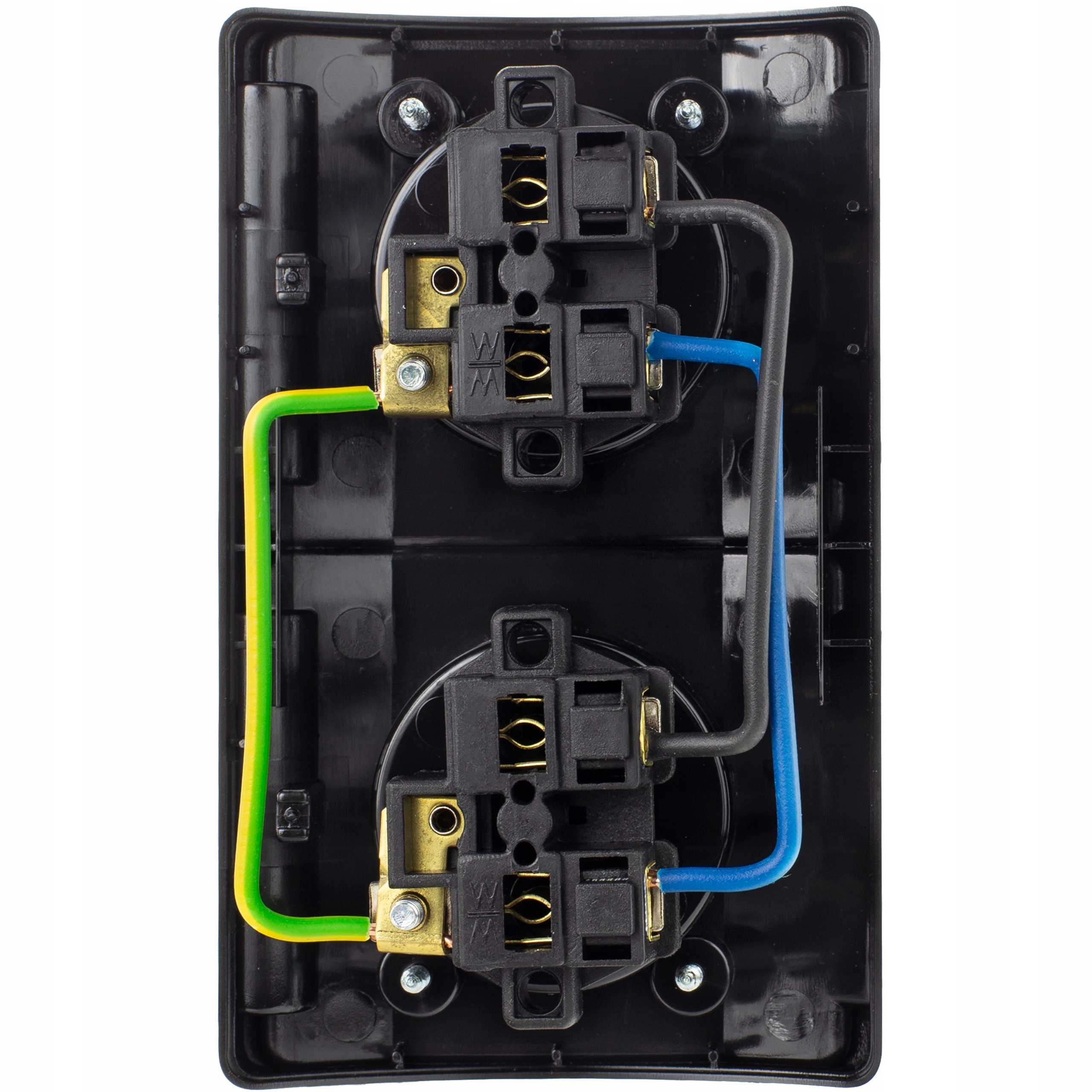

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Двойная розетка в один подрозетник: установка и подключение

1. Как демонтировать старую розетку
2. Подготовка подрозетника и кабеля
3. Пошаговый монтаж розетки и подсоединение проводов
4. Использование клеммника при необходимости удлинения проводов

Монтаж двойной розетки в одну коробку – единственный выход в условиях ограниченного пространства. Такая точка характеризуется компактностью, простотой монтажа и практичностью.

Как демонтировать старую розетку

Перед проведением данных работ следует обесточить квартиру или конкретную точку путем выключения автоматических тумблеров предохранителей. Только после этого можно приступать непосредственно к демонтажу.

Данная процедура выполняется довольно легко:

• вначале с помощью отвертки нужно снять внешнюю декоративную накладку;
• отсоединить провода;
• выкрутить фиксирующие лапки и удалить розетку;
• извлечь старую монтажную коробку.

После выполнения данных действий освободившееся отверстие следует очистить от остатков штукатурки. Сделав это, можно приступать к установке нового моноблока.

Подготовка подрозетника и кабеля

При монтаже двойной розетки на новом месте требуется приложить больше усилий. Для такой работы понадобится перфоратор и специальная коронка. При этом диаметр данной насадки должен слегка превышать размер электрической коробки, которая устанавливается под двойной моноблок. Использовать перфоратор нужно по-разному, в зависимости от материала стены. Например, сверлить бетон следует в ударном режиме. Для кирпича и гипсового картона подойдет обычное сверление.

Отверстие нужно делать такой глубины, чтобы «подрозетник» полностью входил в него и не выделялся над ровной поверхностью стены. Неровности, остатки пыли, строительного мусора нужно аккуратно удалить с помощью зубила и молотка, избегая повреждений проводов. Для дополнительной фиксации целесообразно использовать алебастр, который наносится на заднюю стенку отверстия перед установкой коробки. При монтаже сначала нужно через специальные монтажные отверстия «стакана» ввести провода, а затем аккуратно поместить его внутрь подготовленного отверстия. В зависимости от модели, закрепить «подрозетник» с помощью боковых держателей или шурупов.

При установке важно соблюдать вертикальность, горизонтальность его положения, используя для этого уровень. Перед монтажом розетки важно разобраться с принадлежностью кабелей. По этому признаку на данный момент существует следующая маркировка:

По этому признаку на данный момент существует следующая маркировка:

• коричневые или красные цвета – фаза;
• бело-синяя, голубая окраска – нейтральный провод («ноль»);
• желто-зеленый кабель – заземление.

Пошаговый монтаж розетки и подсоединение проводов

После установки «стакана» можно перейти непосредственно к монтажу розетки. Скрутка проводов производится внутри стакана. На концах зачищается изоляция на полтора сантиметра.

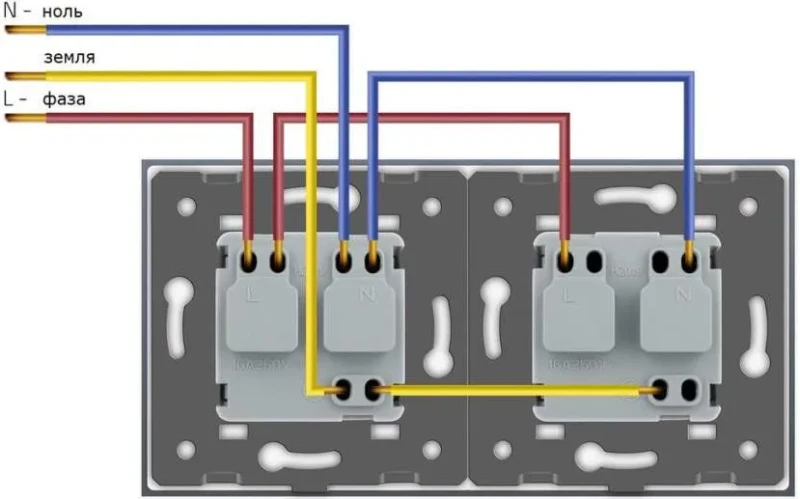

При подключении двойного моноблока следует руководствоваться основным правилом электрической разводки.

Шаг 1. К левой клемме нужно присоединить фазу, а к правой – «ноль». Ни в коем случае нельзя эти 2 провода крепить к одной пластине.

Шаг 2. Заземление присоединяют к верхней и центральной клемме, усики которой выступают за пределы розетки.

Шаг 3. Установить двойную розетку в выбранном положении с помощью винтов, избегая их перетягивания.

Использование клеммника при необходимости удлинения проводов

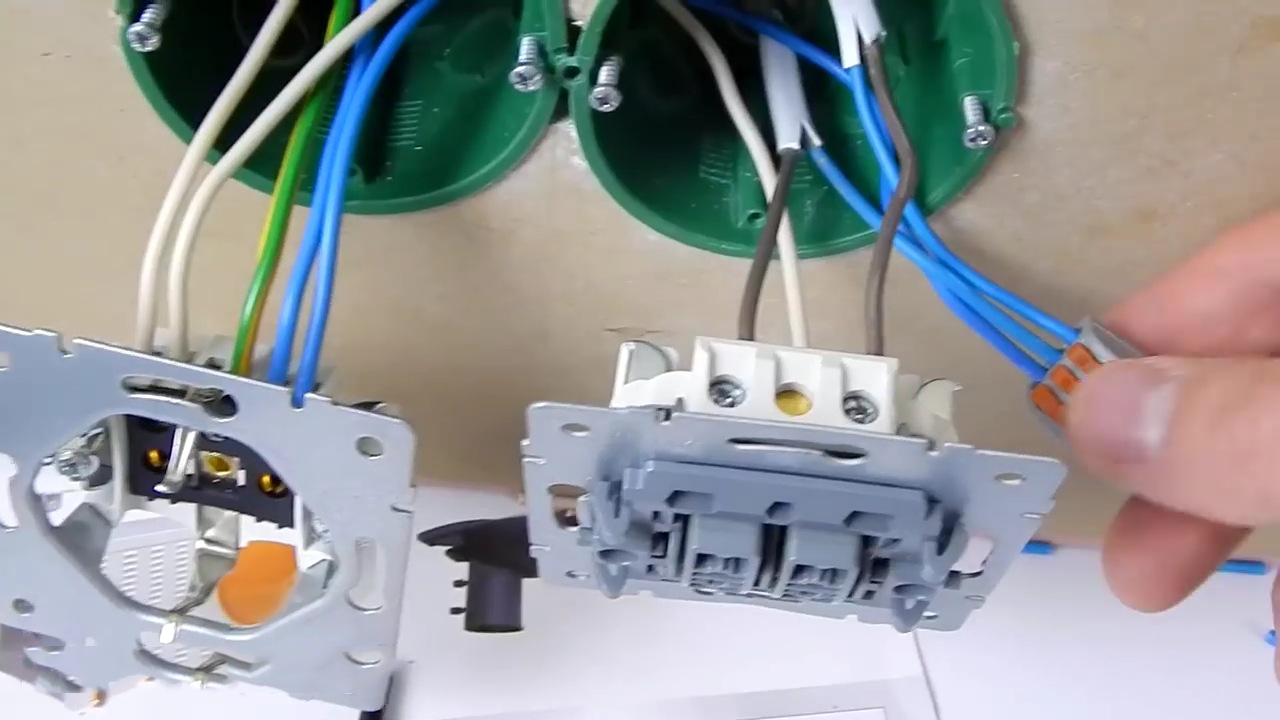

Если по каким-то причинам длины проводов не хватает, то внутри розетки можно использовать самозажимные или винтовые клеммники. Для монтажа требуется снять изоляцию на концах проводов. Затем нужно вставить подготовленные провода с обеих сторон этого приспособления и затянуть их с помощью винта. После такой процедуры аккуратно присоединить свободный конец к контактам розетки, а затем установить планку.

Таким образом, установка двойной розетки в одну коробку не является очень сложной задачей. Решить ее по силам даже человеку, не обладающему специальными навыками и умениями. Но если качество данных работ вызывает сомнения, то лучше обратиться к опытному специалисту.

голоса

Рейтинг статьи

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

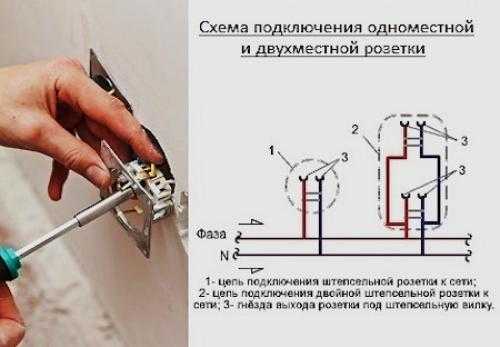

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

• на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
• в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
• при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

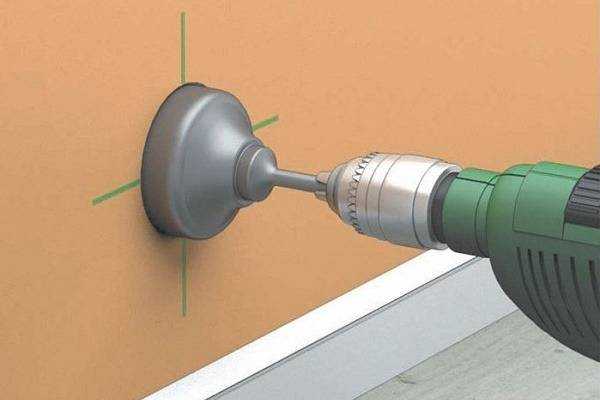

1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
2. Штробу ведут строго по вертикали или горизонтали.
3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
4. Остатки бетона удаляются зубилом.
5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
6. На задней части корпуса подрозетника проделываются три отверстия под провода.
7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Плюсы и минусы двойных розеток

Если говорить о популярности таких розеток, то это в большинстве случаев связано с косметическим ремонтом. При капитальном ремонте их чаще всего не ставят. Такая закономерность основана на особенностях изделия.

• Стоимостной эквивалент, который обоснован тем, что двойная розетка обойдется раза в полтора меньше, чем пара с ординарным входом;
• Компактные размеры, которые позволяют иметь один подрозетник вместо двух;
• Увеличение скорости установки, так как одну розетку смонтировать получится вдвое быстрее, чем парочку одиночных.

• Заниженную пропускную характеристику, когда два мощных прибора будут не в состоянии питаться от одной розетки;
• Низкая цена может быть только в случае, когда заходит речь о покупке простой розетки китайского производства. При покупке розеток известных фирм, стоимость будет практически идентичной;
• Чаще на практике происходит выпадание из подразетников. Это связано с тем, что идет нагрузка вдвойне с рычагом в центральной части. Ослабевающие с течением времени элементы крепления, не могут сдержать ее на месте. Она может неожиданно выпасть с целым комом проводов, которые оголены при этом.

Тогда на всех стенах, во всех помещениях будет достаточное количество более надежных и практичных ординарных розеток. Не придется позднее заново передумывать «по ходу» и переделывать их на двойные модели.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Но, к сожалению, такой вариант во многих случаях остается идеальным, а полностью переделать снова проводку в полном объеме не выгодно и хлопотно. В этом случае оптимальным выходом из ситуации становятся качественный выбор и правильных монтаж, именно двойных розеток.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

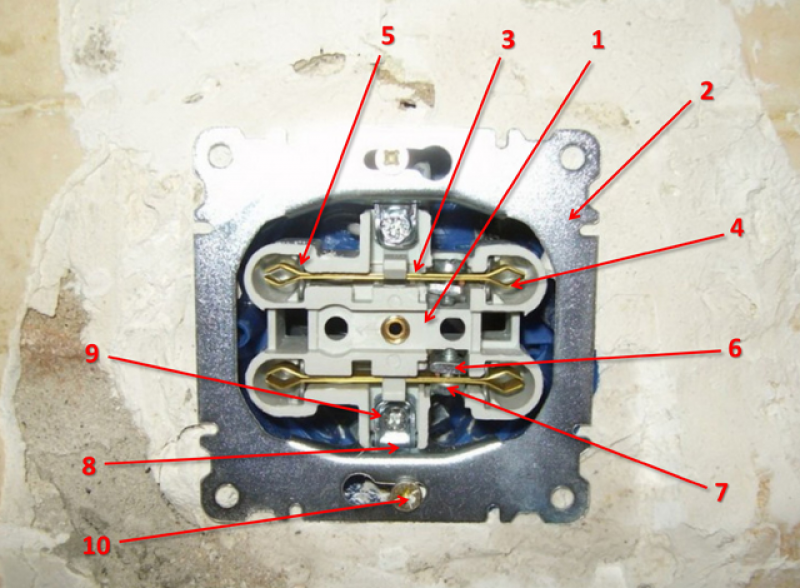

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

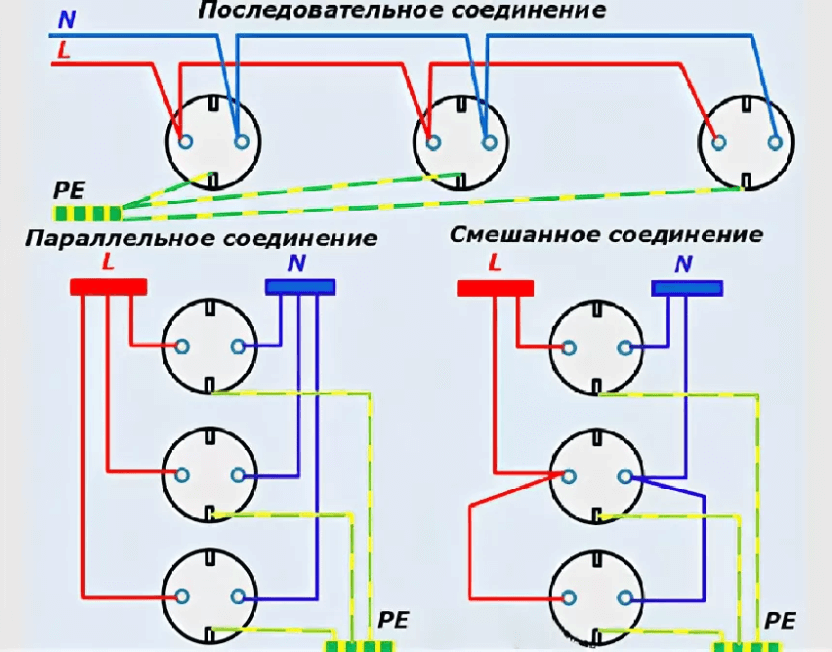

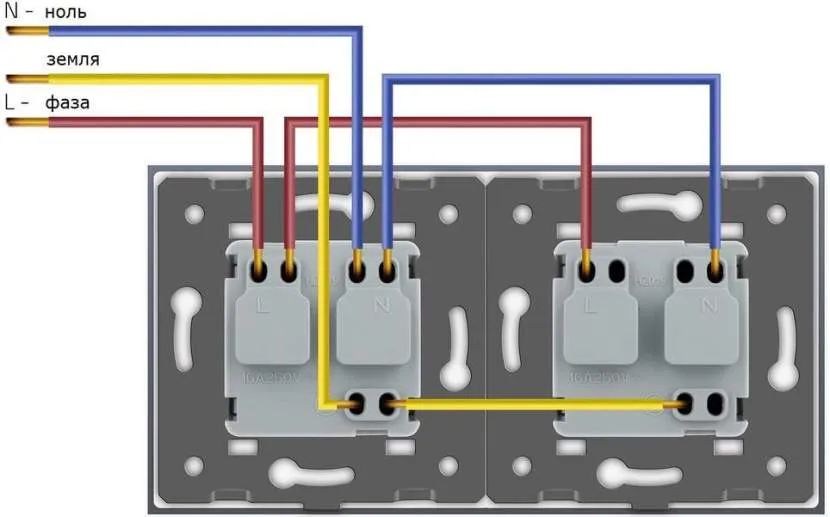

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Рекомендации и полезные советы

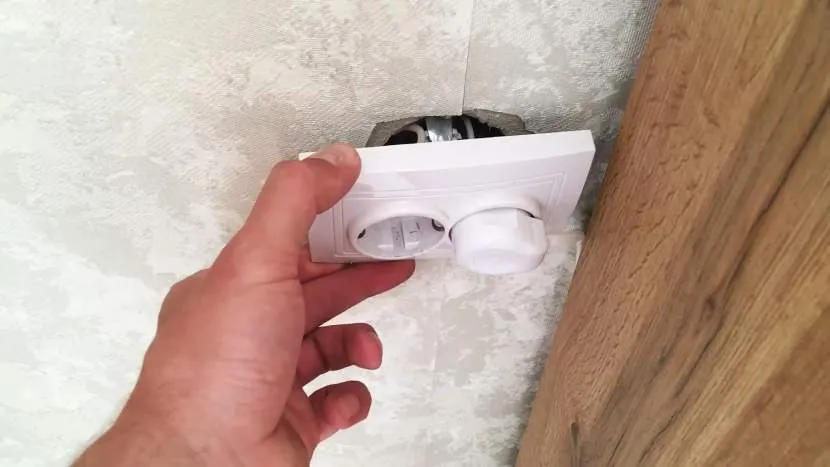

Нередко приходится менять одинарную или двойную розетку из совдеповских времен. Советские и современные подрозетники отличаются диаметром. Старый металлический тип коробок больше, поэтому коммутирующие устройства посредством распорок слабо удерживаются. В скором времени особенно розетки выпадают из посадочного места. Устанавливается новый подрозетник в лунку путем фиксации на быстротвердеющий раствор. Чаще это строительный гипс (алебастр). В случае с гипсокартонными конструкциями нужно выбирать монтажные коробки с металлическими распорками. С помощью винтов они плотно прижимаются к листу за счет плоской наружной кромки.

Выпадающая из стены розеткаИсточник sdelaysam-svoimirukami.ru

В большинстве случае устройства укомплектованы винтами и «лапками». Реже они отсутствуют. Поэтому перед установкой розеток для скрытой проводки стоит заранее проверить комплектацию. Если распорки отсутствуют, то их можно приобрести отдельно. Также некоторые модели изготовлены так, чтобы можно было монтажную площадку закрепить к стене на саморезы. Тогда старый подрозетник можно будет оставить.

К двойным розеткам многие относят все виды коммутирующих устройств, в которые можно вставить две штепсельные вилки. Однако, существуют приборы с общим контактным модулем и с отдельными двумя колодками. Первый вариант двойных розеток предполагает установку в один подрозетник, подключение к одному двухжильному проводу или с заземлением. Соответственно, у вторых пара монтажных коробок и пара питающих кабелей. Если коммутаторы планируется использовать под маломощное оборудование, технику и приборы, то их можно подсоединить к одному кабелю. Здесь от первой розетки нужно выпустить перемычки ко второй.

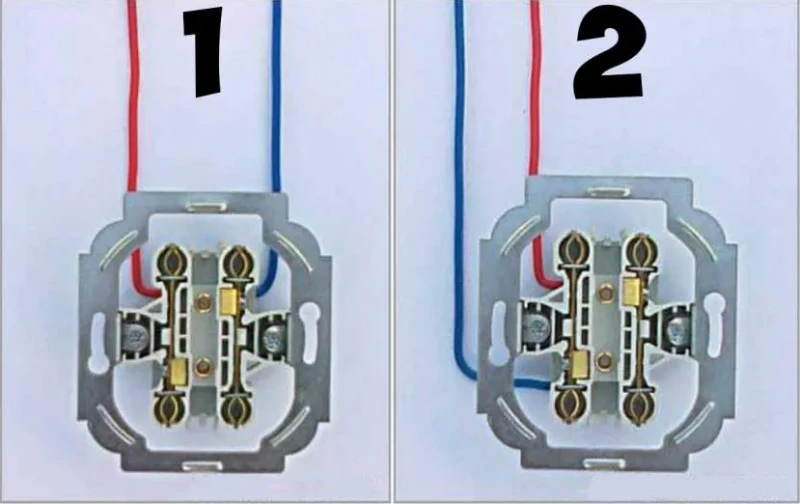

Подключение сдвоенной розетки к одному проводуИсточник skidka.ua

Некоторые начинающие мастера неосознанно подключают ноль и фазу к одному контакту. Это приводит к короткому замыканию. Ошибка совершается из-за возможности ввода провода с двух сторон относительно контактной колодки. Чтобы правильно выполнить подсоединение питающего кабеля, нужно перепроверить – какая клемма идет к паре контактных пластин (между ними формируется отверстие под электрод штепсельной вилки).

Первое положение верное, второе – ошибочноеИсточник userapi.com

Современная бытовая техника часто комплектуется шнуром с угловой вилкой. Они дольше служат, если провод не будет перегибаться. То есть лучше двойную розетку устанавливать так, чтобы шнур опускался вертикально вниз.

Видео описание

В этом видео показано как подключить 2 розетки к одному питающему проводу:

Коротко о главном

Все работы с электрической системой дома проводятся только после отключения питания на нужном кабеле посредством автоматики в электрощите.

Двойная розетка – это коммутирующее устройства с двумя гнездами под штепсельную вилку и с одной контактной колодкой.

Подключение двойной розетки выполняется к одному кабелю: заземление вводится в центральную клемму, фаза и ноль в боковые. Существует негласное правило в среде электриков – фазная жила всегда подключается к правому контакту, нулевая к левому.

Сдвоенные розетки с парой клеммных колодок подсоединяются к одному проводу через перемычку (от первой ко второй розетке), если подключаемые приборы не потребляют больше электроэнергии, чем допустимо по номиналу кабеля/розетки. В ином случае подводится два отдельных провода на каждую колодку.

Подготовительные работы

Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:

• отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
• подрозетник (если его нет или он нуждается в замене),
• кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
• перфоратор (также необходим для полного монтажа оборудования),
• выбранная двухгнездная розетка,
• нож со сменными лезвиями,
• саморезы,
• мультиметр,
• кусачки с изолированными рукоятками.

Работы выполняются в следующей последовательности:

Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения

Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.

Монтаж двойной розетки

Устройство розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

В один подрозетник

Двойная розетка в одном подрозетнике

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

1. Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
2. Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.
