Силовые разъемы на 380 вольт 32а розетка 3ppen

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

• РЕ (заземляющий провод) – желто-зеленого цвета;
• N (нулевой рабочий провод) – голубого цвета;
• L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Проверка напряжения

Чтобы удостовериться в точности подключения розетки 380 вольт, рекомендуется применить мультиметр, включенный в режим измерения переменного напряжения и воспользоваться схемой.

Между фазами в свободной последовательности должно наблюдаться значение 380 в. Между нулем и каждой фазой в отдельности – 220 вольт, а также между заземлением (защитным нулем) и каждой фазой – тоже 220 вольт.

Только тогда, когда все значения совпадают, можно начать эксплуатировать розетку для питания электроустановок. В случае неисправности потребителей энергии, розетка выполнит функцию защиты от поражения электрическим током.

Есть еще один способ защиты от утечки тока – это специальное устройство под названием УЗО (устройство защитного отключения). Его подключают сразу после автомата питания, а за ним идет кабель к розетке. Он отключится, как только в цепи появится утечка и этим предотвратит поражение человека электрическим током.

Установкой дифференциального автомата можно заменить два устройства – автомат питания и УЗО, так как он выполняет функции этих элементов электроцепи. Обычно, когда с прежних времен в проводке присутствует только автоматический выключатель, специалисты заменяют его на дифференциальный автомат и все вопросы с защитой решены.

Схемы и способы подключения плиты

При отсутствии комплектации электроплиты электрокабелем питания потребуется его самостоятельное подведение, для чего осуществляется снятие задней защитной крышки кухонного оборудования, закрепленной на болтах.

При этом возможно однофазное (220 В), двухфазное или трехфазное (380 В)подключение. Для нахождения подключенного к фазе провода применяется электротестер, позволяющий прозвонить сеть.

Маркировка клеммных зажимов у плиты:

• L – фазы;
• N – нуль;
• И заземление, отмеченное спецзнаком РЕ.

При отсутствии перемычек между клеммами для однофазного и двухфазного подсоединения они изготавливаются из небольших кабельных отрезков.

Подключение к однофазной сети:

Расположение контактов в электроплите для включения провода – под защитной панелью.

Выбирается трехжильный кабель: 1 жила – фазный провод кофейный, серый или черный, 2 – ноль синего или голубого цвета, 3 – желто-зеленое заземление.

У электроплиты соединительных контактов больше

Обращая внимание на маркировку выводов, производится подведение кабеля. При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой

При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой.

Первоначально производится подведение заземления к выводу «РЕ», а после нуля к «N». При наличии нескольких выводов, применяют перемычку для соединения проводов между собой и к одному из выводов осуществляется подсоединение провода голубого окраса.

Подключение фазы осуществляется в последнюю очередь – соединение перемычкой всех выводов с маркировкой «L» и после подключения фазного провода.

Подключение к двухфазной сети:

1. Встречается редко и желательно использование четырехжильного кабеля: 2 жилы для фаз, другие 2-е – ноль и заземление.
2. Сначала производится подсоединение заземления.
3. После с использованием перемычки для нулевых выводов осуществляется подключение ноля.
4. При наличии в электроплите трех фаз, осуществляется соединение перемычкой двух из них и подсоединение к одному из выходов первой фазы, а оставшаяся станет вторым фазным проводом.

Подключение к трехфазной сети:

1. Потребуется пятижильный кабель: три жилы под фазы, другие две – заземление и ноль.
2. Первоначально осуществляется подключение заземления и нуля, при наличии нескольких нулевых выводов они предварительно замыкаются перемычкой.
3. К трем фазным выводам по отдельности производится подключение каждой фазы.

Защита подключаемых устройств

Схема подключения трехфазного потребителя посредством розетки и автоматического выключателя

Аппарат защиты, по способности отключать защищаемый участок сети, должен соответствовать значению тока короткого замыкания (максимальное значение) в начале этой цепи. Ток плавкой вставки предохранителя и уставка автоматического выключателя, выбирается по минимальному значению тока КЗ или по току защищаемого оборудования.

Кратность величины тока короткого замыкания, по отношению к номинальному, для различных аппаратов защиты должна соответствовать следующим значениям:

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

При перегрузках, при перегреве срабатывает тепловой расцепитель и защищает от оплавления изоляцию проводки. При явном КЗ срабатывает уже не тепловой, а электромагнитный расцепитель.

Обеспечивается она путем установки УЗО или дифф.автоматов.

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Вы не можете (по крайне мере это будет на правильно) взять и подключить все приборы в доме на одну фазу, а две другие держать в качестве резерва. Это грозит перекосом нагрузки по фазам.

Советы опытных электромонтажников
При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Силовые розетки ССИ-125 Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети три фазных линейных L1, L2 и L3 и один нейтральный нулевой проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника нулевой и фазный. Спрашивайте, я на связи!

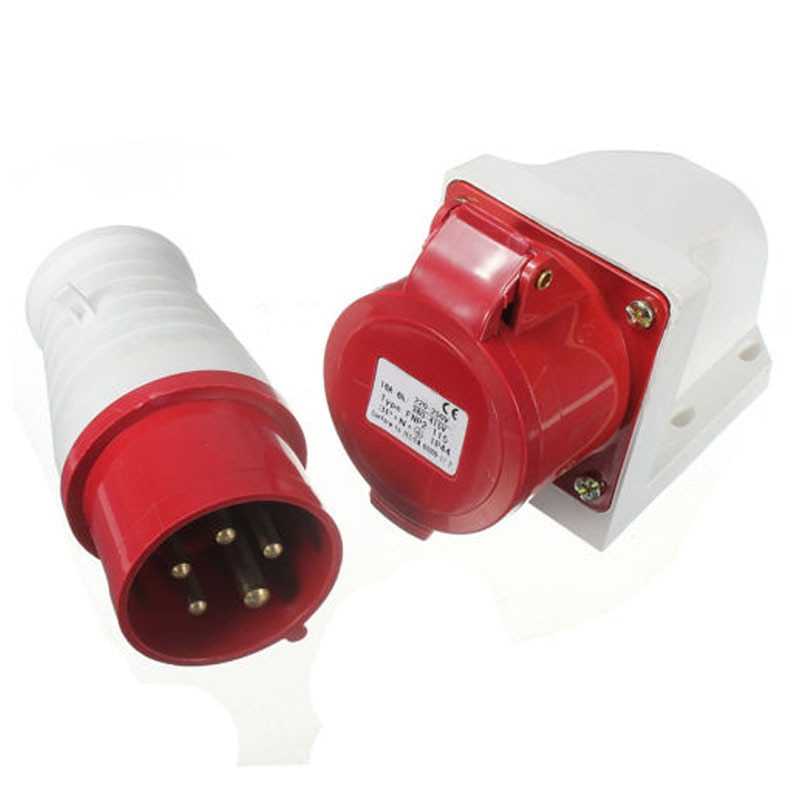

Особенности трехфазных розеток и вилок

Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.

Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.

Для переноса розетки выполняются все те же работы, что и раньше:

• Штробится стена;
• Устанавливается подрозетник;
• Делается штроба и под провод.

Для установки розетки потребуется стандартный набор инструментов Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить

После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично

Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения. Снятую старую розетку можно использовать повторно, а можно сразу использовать новую. Новую розетку нельзя ставить под мойкой и над ней, а также в кухонной мебели, и лучше не использовать переходник. Она должна крепиться на стене (накладная) или устанавливаться заподлицо.

Схема подключения

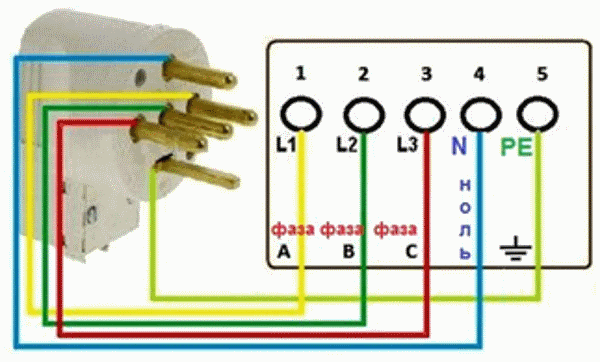

Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Схема подключения

Трехфазное электропитание подключается через три фазы (L1, L2, L3), а также нейтраль (N). При этом большая часть потребления будет равномерно распространяться по одной фазе. Для трехфазной нагрузки создается выделенная группа. На рисунке, представленном ниже, изображена трехфазная схема в здании, питающемся от сети в 380 В.

Трехфазная схема в здании, питающемся от сети в 380 В

Во входной части устанавливается трехполюсный 40-амперный автомат. К автомату направляются три жилы (черная, красная и коричневая). В правой верхней части рисунка расположен трехфазный счетчик. Синий провод (ноль) подключается к электросчетчику. Далее ноль направляется от выхода из устройства на шину нуля, после чего распределяется по группам.

В нижней части рисунка можно увидеть две группы розеток и одну группу освещения. Каждой из групп соответствует своя фаза. Трехфазная цепочка выделена в самостоятельную линию. Самая простая схема предусматривает подключение цепи через автомат и вывод на розетки. С помощью вилок через розетки передаются трехфазные нагрузки.

Уровень мощности трехфазного автомата и розетки может отличаться в зависимости от мощности бытовой техники, которая будет нагружать сеть. Существуют различные виды трехфазных розеток. В среднем на каждый киловатт потребуется 2,5 ампера. Если же подключение осуществляется с помощью УЗО, понадобится более точный расчет.

Правила установки электроплиты

Электрические плиты выпускают на разный кошелек. Есть плиты маленькие, с двумя обычными конфорками, есть большие, в которых можно встретить горелки, работающие по экспресс-методу, то есть нагревающиеся в несколько раз быстрее, чем обычные. Есть плиты керамические, индукционные, те, которые стоят отдельно от духового шкафа, а варочная панель расположена сверху. Есть просто варочные панели для любой кухонной поверхности. Современная бытовая техника бывает однофазная, двухфазная и трехфазная.

Устанавливать электроплиту лучше вдвоем

Отключите электричество в квартире (выключаем автомат) и подготовьте отвертку, индикатор и электропробник. Индикатор нужен для того, чтобы проверять, есть в сети фаза или ее там нет. Электропробник – это прибор, с помощью которого ищется нулевой провод. Плиты небольшие, например, мощностью 3 кВт, подключают вилкой и розеткой с силой тока 13 ампер. Случается такое, что бывают нужны предохранители и/или переходники. Когда у плиты мощность тока выше 3 кВт, то ее установка идет к радиальным цепям. Цепь – это провод, у которого есть соединение с распределительным щитком. На расстоянии 2 м от плиты ставят блок подключения, который связывает электроплиту и сам щиток. Кабель должен быть трехжильным, а сила тока должна быть равна 40-50 А.

Подключение к сети, если она однофазная:

• Установить розетку с тремя контактами;
• Прикрепить к проводу силовую вилку (если в проводе 3 жилы, то в вилке 3 контакта);
• Подсоединить провод к электроплите, включить в розетку;
• Поставить плиту по уровню;
• Проверить ее работу.

Подключение к сети, если она трехфазная, простое. В стену встраивается выключатель с 3 полюсами. На плите должна быть маркировка, с помощью которой можно ориентироваться по расположению розетки. По отношению к стене она должна быть расположена горизонтально. Подключить правильно в соответствии с расцветкой проводов. Розетка должна быть с такой силой тока, при которой она будет безопасна для работы плиты. Для равномерной нагрузки сети в электрощиток прокладывают медный пятижильный провод

Обратите внимание, что в комплекте с электроплитой есть схема ее установки. Следуя ей, можно все сделать самостоятельно и безопасно

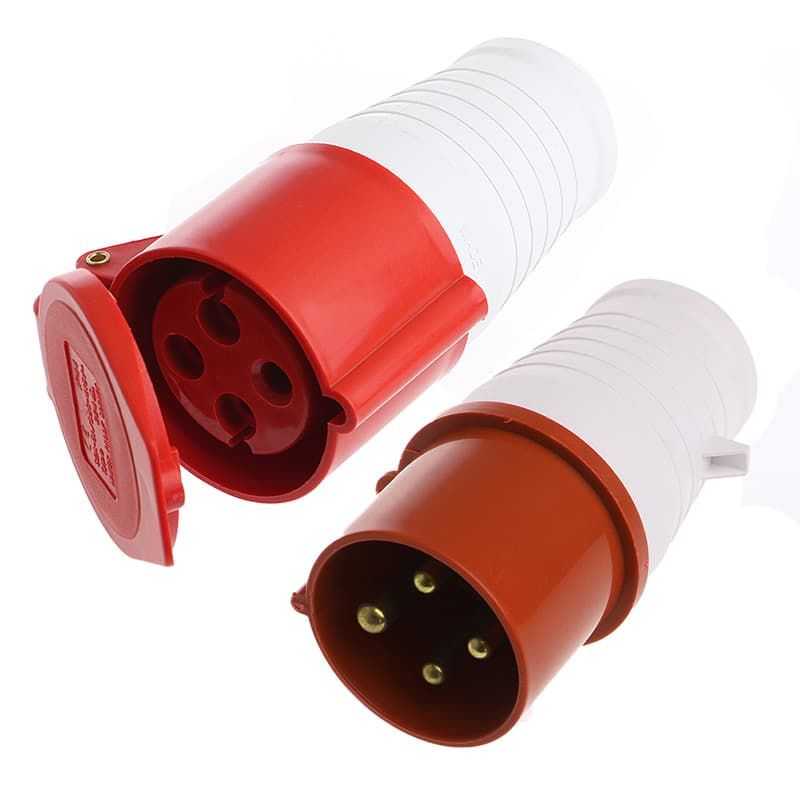

Проверка подключения вилки

Если с вопросом о том, как подключить розетку 380 вольт, все понятно, то как проверить подключение вилки в том случае, когда поменяли и ее. Следует опять воспользоваться мультиметром, но поставить его в режим измерения сопротивлений. Вилку пока не нужно включать в розетку.

Замеряется сопротивление обмоток электродвигателя через контакты вилки. Другими словами, измеряется сопротивление между нулем и каждым фазным контактом. Все три значения должны совпадать друг с другом, и быть равными какому-то конкретному числу, например R.

Далее производится замер последовательного сопротивления двух обмоток. Проще говоря, замеряется сопротивление между двумя фазными контактами в любой последовательности. Должно получиться три одинаковых значения, в два раза больших (чем в первом случае), то есть 2R.

Если все замеры соответствуют требованиям, то вилка подключена правильно и ее смело можно вставлять в розетку.

Вилка и розетка спроектированы таким образом, чтобы обеспечить нормальную работу по передаче номинального тока потребителя или размыкание цепи, но только после отключения автомата питания. Нельзя их использовать для прекращения подачи напряжения, в избегании возникновения электро дуги или искры. Для выключения электроустановки, сначала следует выключить автомат питания, а затем выдернуть вилку из розетки. Для включения – сначала воткнуть вилку в розетку, а затем включить автомат. Той же последовательности необходимо придерживаться даже в аварийной ситуации.

Дом из соломы

Чем отличается.

• Сантехника

Электрика
Инструменты
Cтройматериалы
FAQ о растениях

• Совместимость посадок

Все о картошке

В чем разница между фазами электрического тока (фазы 1, 2, 3 )?

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока

При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

Второй называют нулевым. Обозначение — N.

Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

Передают токи двумя проводами: двумя фазными и двумя нулевыми.

Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).

Три провода являются фазными, один — нулевой.

Экономична. Ток без труда передаётся на далёкие расстояния.

Любая пара фазных проводов имеет напряжение 380 В.

Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

Однофазное электропитание

Однофазноый ток подключают двумя методами

: 2-проводным и 3-проводным.

• При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
• При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

Трёхфазное электропитание

Распределение трёхфазного питания по дому выполняется двумя способами

: 4-проводным и 5-проводным.

• Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
• Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).

В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

• приборы с большой мощностью — холодильники, печи, обогреватели,
• электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
• устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).

А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

Сколько стоит подключение однофазного и трехфазного электричества?

Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы

. В среднем это:

• сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
• монтаж выключателей и розеток 2-6$
• установка точечных светильников 1,5-5$ за единицу.

Лично я также задумался про солнечные батареи — на https://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.

Поделиться «В чем разница между фазами электрического тока (фазы 1, 2, 3 )?»

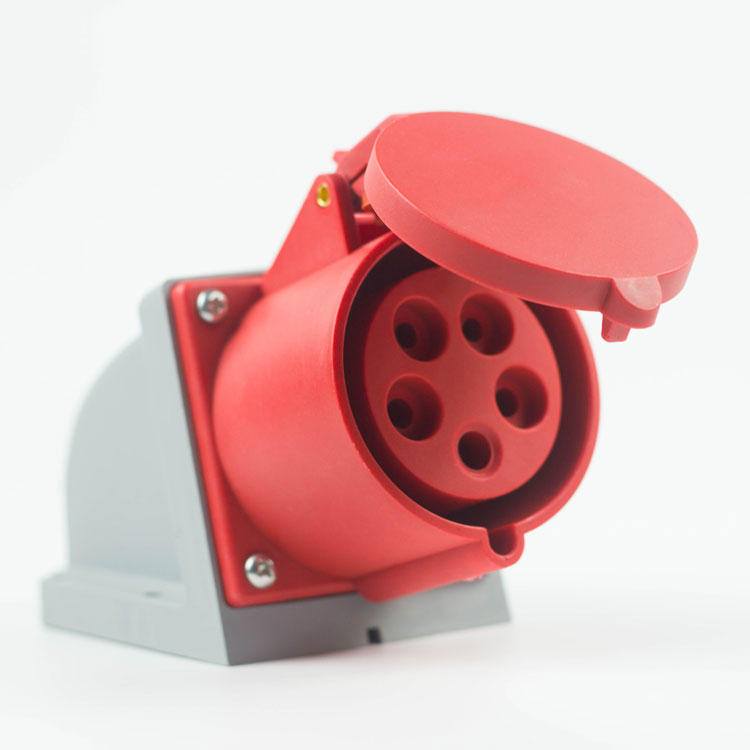

Особенности розетки 380В

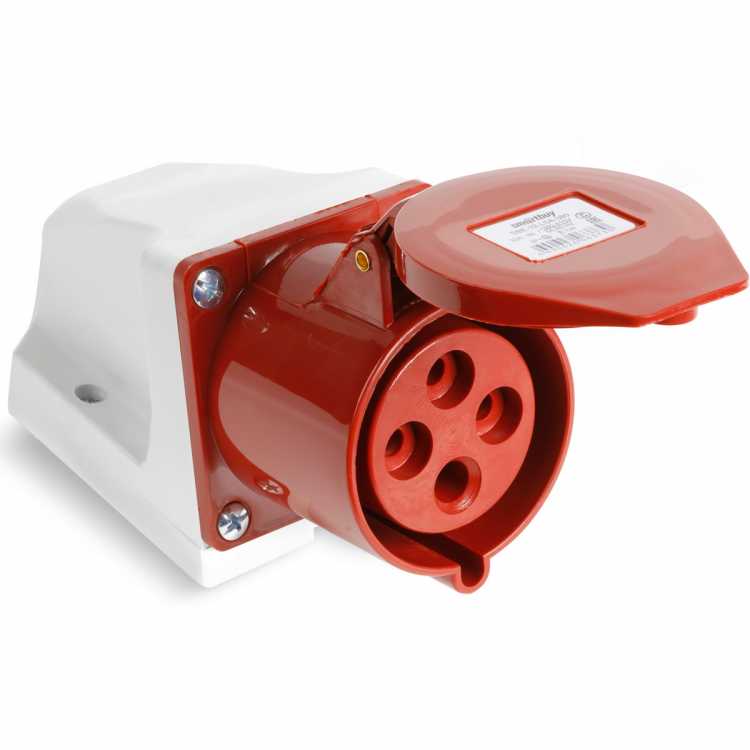

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Разбираемся в маркировке розеток на 380В

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

• Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

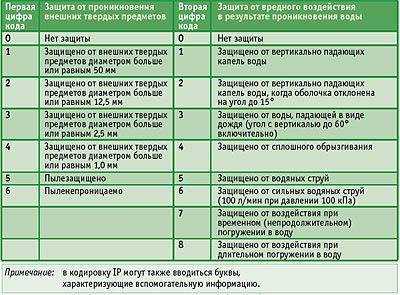

Определяем уровень защиты розетки от пыли и влаги

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

На фото представлено расположение контактов у розеток различных конфигураций

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

• Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Знак электробезопасности (плакат) «Указатель напряжения — 220 в»

Этот знак (код SES 32) размещают в местах с электрическим напряжением в 220 вольт.

ТЕХНОЛОГИЯ ПРЯМОЙ УФ-ПЕЧАТИ ПО ПЛАСТИКУ

При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм.

Светостойкость и влагостойкость

Светостойкость краски составляет не менее 5 лет в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделе ТЕХНОЛОГИЯ ПЕЧАТИ

Безопасность

Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.

Подключение розетки с тремя фазами

Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.

Порядок действий:

1. Вскрываем розетку, вводим кабель.
2. Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
3. Прокладываем кабель, закрепляем его во внутренней части розетки.
4. Загодя подготавливаем крепление розетки. Закручиваем винты.

В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».

Схема подключения трехфазной розетки «Legrand»

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.

Вилка подключается следующим образом:

1. Разбираем вилку, направляем в нее гибкий кабель.
2. Подключаем жилы фазы, нуля и защиты к штырькам.
3. Фиксируем кабель, закрываем вилку.

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.

Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.

Подключение трехфазной розетки к автомату

Гнезда могут располагаться в разных местах

Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля

3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

• L1;
• L2;
• L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

• №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
• №2 — вдвигание конца жилы вглубь отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.
