Провод пвс: расшифровка и применение, технические характеристики

Отличия ПВС и ВВГ. Таблица 1

Критерий/марка кабеля	ПВС	ВВГ
Жила	Медная мультипроволочная	Медная моно- или мультипроволочная
Степень гибкости жил	Высокая (5 класс)	Средняя (1-2 класс)
Количество жил	2-5	1-5
Сечение жил, мм2	0.75-2.5	1.5-625
Обмотка	—	Нетканое полотно
Рабочее напряжение, В
— переменный ток (50 Гц)	380	660/1000
— постоянный ток	660	1600/2400
Температура эксплуатации, °С	От -25 до + 40	От -50 до + 50
Предельная температура нагрева жилы, °С	70	80
Срок службы, лет	6-10	30

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше

Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности. Он не горит, а только немного оплавляется

Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Это интересно: Подключение ТВ розетки — видео, схема, фото

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

Характеристика/Материал	Провод ПВС	Кабель ВВГ
Материал и конструкция жилы	Медная многопроволочная	Медная многопроволочная или цельная
Гибкость токоведущей жилы	5 класс гибкости (высокая)	1 – 2 класс гибкости (средняя)
Количество жил в проводе /кабеле	От 2 до 5	От 1 до 5
Площадь сечения жилы, мм2	От 0,75 до 6	От 1,5 до 625
Допустимое напряжение эксплуатации, В
В цепях переменного тока, при частоте 50 Гц	450 Вольт	0,66 кВ или 1 кВ
В цепях постоянного тока	0,66 кВ	1,6 кВ или 2,4 кВ
Допустимая температура окружающего воздуха	От -25°С до +40°С	От -50°С до +50°С
Допустимая длительная температура нагрева жилы	70°С	70°С в аварийном режиме допускается кратковременный нагрев до 80°С
Нормативный срок эксплуатации	От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение)	До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет.

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Подписка на рассылку

Провод ПВС (провод в виниловой оболочке соединительный) применятся для обеспечения электричеством различного бытового электрооборудования. Рекомендуемое рабочее напряжение в переменной сети составляет 380/660 В. Верхняя оболочка и изоляция токопроводящих жил выполнены из поливинилхлорида (ПВХ).

Строение провода ПВС

Токопроводящим элементом выступают медные жилы, состоящие из множества мелких жил. В зависимости от номенклатуры провода, токопроводящих элементов может быть от 2 до 5. Верхняя ПВХ оболочка устроена таким образом, чтобы заполнить пустоты между жилами – это придаёт изделию высокую устойчивость к частым сгибаниям и разгибаниям. Внешняя поливинилхлоридная изоляция обычно имеет белый цвет, однако по требованию заказчика может окрашиваться в синий, зелёный, коричневый и в другие цвета. Жилы и сам провод имеют округлую конструкцию.

Современные ПВС выпускаются с медными жилами в широком диапазоне сечений. Количество токопроводящих жил и их сечение указывается в номенклатуре кабеля, например:

Провод ПВС 3х2,5 – 3 жилы с номинальным сечением жил 2,5 кв. мм; ПВС 4х1,5 – 4 жилы с сечением 1,5 кв. мм; И т.д.

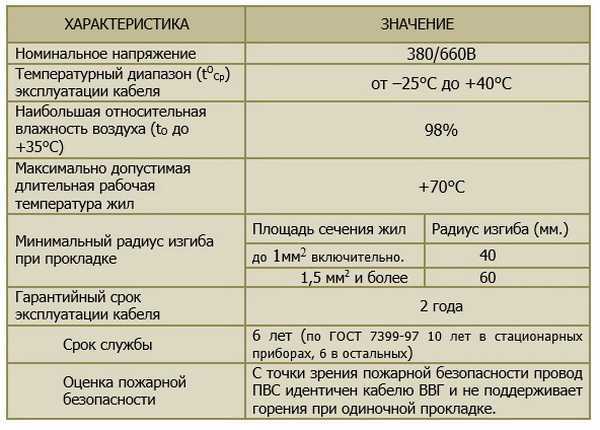

Характеристики провода ПВС

Основные технические параметры и дополнительные сведения ПВС провода:

• Рабочая температура: от -25 до +40 градусов;
• Применение провода ПВС допускается при максимальной температуре в 70 градусов;
• Максимальная влажность воздуха помещения не должна превышать 98%;
• Провод ПВС способен выдержать до 60000 циклов сгибаний и разгибаний;
• Безотказная наработка достигает 5000 часов;
• В стационарных устройствах провод способен прослужить до 10 лет, в эксплуатационных приборах до 6;
• Поливинилхлоридная оболочка не распространяет горения при одиночной прокладке, имеет высокие сопротивления биологическим воздействиям (грибкам, плесени);
• Электросопротивление на 1 км длины не менее 270 Ом.
• Провод ПВС устойчив к воздействию жёстких сред (бензин, керосин, масла и т.д.).

Применение провода ПВС

Провод соединительный ПВС в основном используется для соединения электрооборудования между собой либо с источником питания с напряжением не более 660 В. Чаще всего его используют для изготовления удлинительных шнуров и обеспечения электричеством бытовых электроприборов – телевизоров, холодильников, радио и видеоаппаратуры, компьютерной техники, строительного, садового оборудования и т.д.

Провод ПВС также подходит для соединения таких устройств, как счётчики электричества, щиты, силовые автоматы, светосигнальные устройства и прочее. Благодаря высоким техническим характеристикам его можно прокладывать в местах с агрессивной средой и переменчивыми климатическими условиями. Провод годен к эксплуатации в сырых подвалах, различных производственных цехах, автомастерских и других помещениях.

Как выбрать подходящий кабель

При выборе ПВС-провода в первую очередь следует обратить внимание на количество и диаметр жил, допустимые условия эксплуатации. Подбор кабеля следует осуществлять, отталкиваясь от мощности подключаемого с его помощью электроприбора. Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления

Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель

Важнейшим моментом выбора является наличие заземляющего провода, являющегося соединительным элементом между подключенным электроприбором и контуром заземления. Например, для прокладки промышленных электросетей по правилам ПУЭ должен применяться четырехжильный ПВС-кабель.

Также при покупке следует обязательно удостовериться в целостности и надлежащем качестве изготовления изоляции, которая не должна разрываться и повреждаться от прикосновений, так как зачистить настоящий качественный кабель удается только с использованием специального либо подручного инструмента. Если изоляция не может выдержать не самой сильной механической нагрузки, то кабель будет не только долго не прослужит, но и будет опасным.

На образце от производителя следует проверить надлежащее качество скрутки самой жилы. На ней не должны присутствовать пятна, обрывы, изменения цвета и другие видимые глазу дефекты. Маркировка, присутствующая на кабеле, также может многое рассказать о характеристиках изделия. Процентное содержание меди в жилах, а также ее постоянно изменяющаяся цена на рынке, существенно влияют на стоимость провода.

Правильный подбор ПВС-кабеля является важнейшим фактором безопасной и эффективной эксплуатации оборудования, инструмента или бытовой техники. Если при выборе изделия возникли какие-либо затруднения, лучше обратиться за помощью к консультантам магазина, которые обязательно проинформируют о тех или иных нюансах продукции, чем приобрести не подходящий для условий эксплуатации ПВС-провод.

Зачистка провода ПВС должна выполняться специальным инструментом или подручными средствами

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность

При этом необходимо соблюдать правила соединения отдельных отрезков проводки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Провод ПВС технические характеристики, строение, применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных наподключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей.

Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2 и одна заземляющая сечением 0,75 мм2.

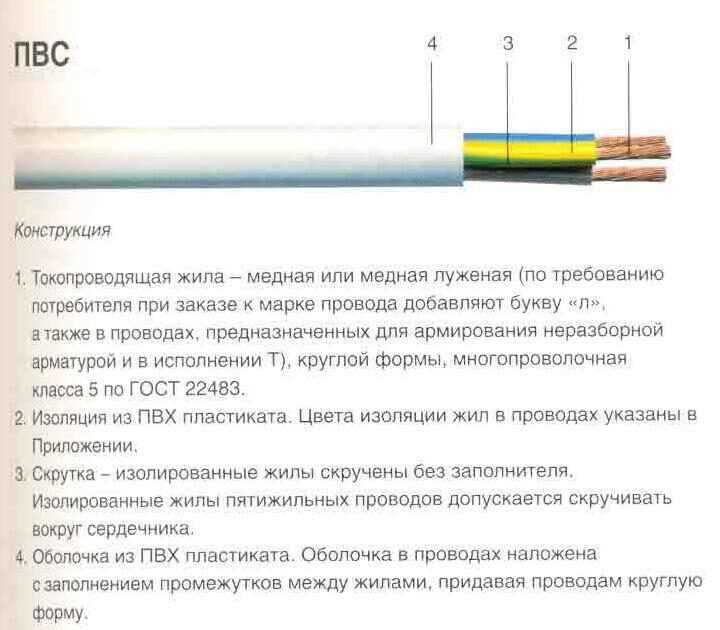

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77.

Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя.

Цвет изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму.

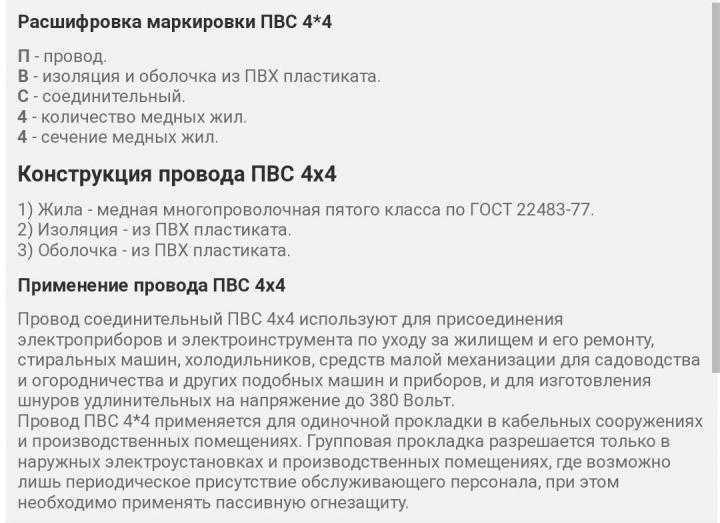

ПВС расшифровка

• отсутствие в начале аббревиатуры буквы А означает, что провод медный;
• П — провод;
• В — изоляция из ПВХ пластиката ;
• С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах.

Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

• ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
• ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
• ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
• ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

Расшифровка и применение

Большинство специалистов, работающих с электричеством, знают, что означает ПВС провод. Расшифровка этой аббревиатуры трактуется так:

• П — принадлежность к категории проводов.
• В — наличие внешней виниловой оболочки (в этом случае из поливинилхлорида).
• С — принадлежность к силовому классу.

В маркировке проводников этого типа используются дополнительные буквенные и цифровые сочетания, отражающие конструктивные особенности и функциональные свойства отдельных изделий. Чаще всего встречаются следующие обозначения:

• а — наличие алюминия в составе;
• б — наличие брони;
• г — отсутствие изоляции;
• л — проводник из лужёной меди;
• т — повышенная стойкость к влажности, называющаяся «тропическим» исполнением.
• пс — оболочка из полиэтилена с поливинилхлоридом;
• пв — оболочка из резиновой массы и ПВХ.

Маркировка всегда наносится на наружную поверхность проводника. Кроме букв, она может содержать цифры 2, 3, 4 или 5. Они указывают на то, какое количество жил использовалось при его производстве. После количества жил ставится знак x и далее следует другая цифра (это может быть 0,75, 1,00, 1,50, 2,50), обозначающая сечение провода.

Категория электрических проводников типа ПВС нашла широкое применение в разных сферах. Чаще всего с их помощью проводится:

• подключение бытовых электроприборов (таких как холодильники, микроволновки, утюги и прочее);
• соединение элементов электрической сети, рассчитанных на номинальное напряжение 380 В;
• монтаж проводки в помещениях жилого и бытового назначения;
• подключение малого сельскохозяйственного оборудования.

Несмотря на большие возможности использования ПВС кабеля, он имеет некоторые недостатки. Главным из них считается неудобство прокладывания проводки скрытого типа. Круглая форма препятствует его плотной укладке под штукатурку.

Описание негорючего аналога

Среди аналогов данной марки можно выделить провод ПВСнг-LS. Область применения его в сети различных приборов разнообразна. Он широко востребован также для подключения к сети электроприборов, требующих повышенную пожаробезопасность. Расшифровка последних четырех букв аббревиатуры ПВСнг-LS означает:

• нг — кабель негорючий,
• LS – в случае пожара низкое дымо- и газовыделение.

Конструктивно ПВСнг-LS провода относятся к классу 5 согласно ГОСТ 22483-77. При условии, что количество жил равно 7, на их изоляцию наносится цифровая маркировка. Все изолированные проводники скручены.

Провода, где число жил равно 5, скручены в сердечник.

Строение провода ПВС

Провод ПВС представляет собой скрученные между собой медные изоляционные жилы, заключенные в оболочку из ПВХ. Эти жилы также помещены в общую поливинилхлоридную оболочку. Форма сечения провода – круглая. В состав изолирующего материала включены специальные добавки. Они выполняют защитную функцию (в случае возгорания не поддерживают процесс горения).

Одна медная жила состоит из нескольких тонких проволок. В результате их скручивания образуется жгут. Согласно ГОСТу 22483-77 класс жил не может быть ниже 5. Данный стандарт также регламентирует и толщину проволок, образующих жилу каждого отдельного сечения. Стандартный провод ПВС имеет жилы сечением 1 мм2. Согласно действующим стандартам диаметр используемых для ее создания проволок не может быть меньше 0,21 мм.

Согласно нормативу ГОСТ 7399-97 провод ПВС имеет 4 варианта исполнения: двух-, трех-, четырех- и пятижильный. Площадь сечения может быть в пределах от 0,75 мм2 до 16 мм2. Кабели с максимальным сечением выпускаются только на кабельных заводах.

В ГОСТ 7399-97 представлены нормативы, согласно которым сечение провода ПВС должно быть в пределах 0,75-2,5 мм2. Скручивание жил должна иметь левое направление. При выполнении «скрутки» заполнитель не используется.

В большинстве случаев изоляция выполняется с использованием разных по цвету материалов. Такой подход позволяет значительно облегчить выполнение электромонтажных работ. Изоляция жил может быть следующих цветов: синий, коричневый, белый, красный, зеленый, желтый, желто-зеленый и др.

Например, для маркировки фазных проводников принято использовать коричневый, белый, красный цвета. Для нулевых проводников используют синюю и голубую маркировку. Для заземления используют провода желто-зеленого цвета.

Для окрашивания общей изолирующей оболочки может быть использован абсолютно любой цвет.

Самый верхний слой – оболочка ПВХ. Для ее наложения используется метод экструзии. При одиночной укладке такая оболочка не будет поддерживать горение. Она заполняет промежутки, образовавшиеся между жилами, и делает форму провода круглой. Максимальный эксцентриситет ПВХ изоляции – 10%.

Каким нормативным документом регламентируется использование провода ПВС?

Компании, занимающиеся выпуском проводов ПВС для отечественного рынка, должны руководствоваться требованиями, указанными в межгосударственном ГОСТ 7399-97.

Разделы данного ГОСТа включают в себя всю самую важную информацию относительно сортамента, электрических и механических характеристик, перечня проводимых испытаний, требований безопасности и т. д.

ПВС — это кабель или провод

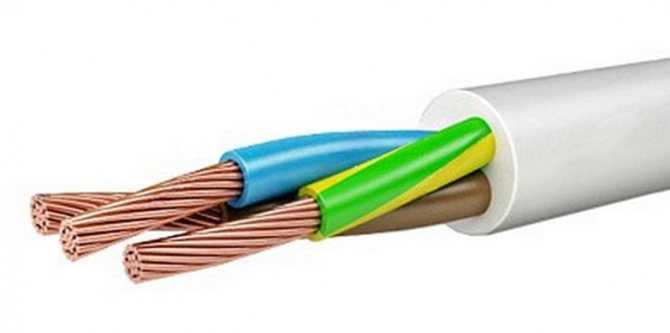

Конструкция трехжильного провода ПВС

ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

• Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
• Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
• Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
• Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:

• Т – устойчивость к плесени и грибкам;
• Б – бронированный кабель;
• У – увеличивает температурный минимум;
• ПС – самозатухающая оболочка;
• Г – без изоляции;
• СП – силовой;
• Т – телефонный кабель.

Различие между проводом и кабелем

По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?

Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.

Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.

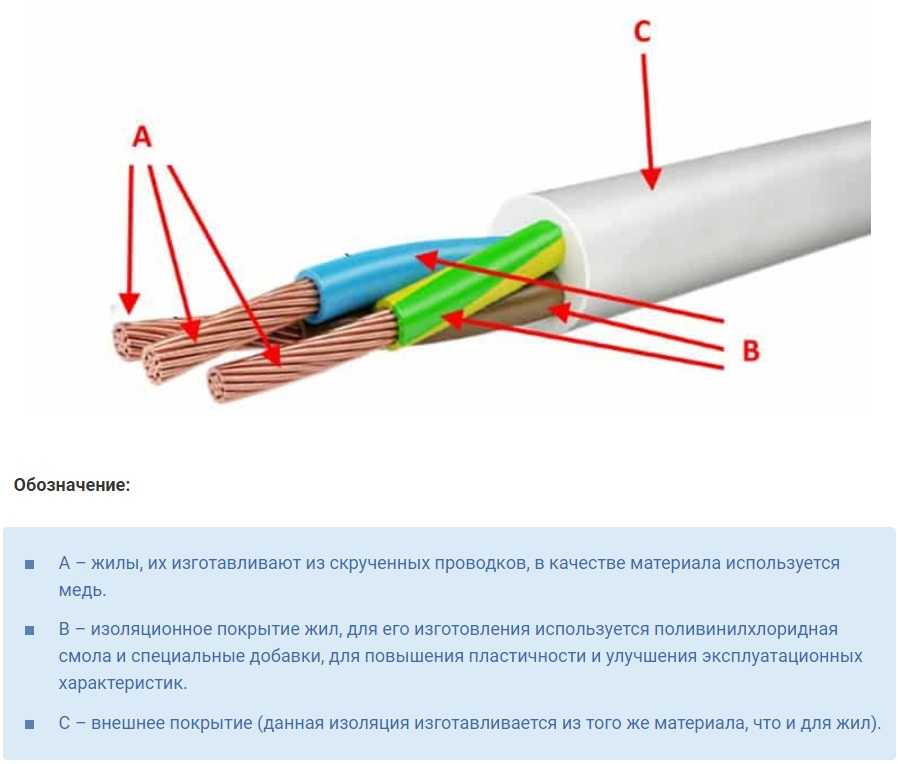

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

На фото представлен провод ПСВП

Подводим итог

Резюмировать сказанное можно следующим образом. Каждый из рассмотренных материалов имеет особенности применения. Делая выбор проводников для конкретных целей, следует тщательно разобраться, в чем отличие ВВГ от ПВС. В заключение хотелось бы перечислить еще пару аспектов, которые могут оказать влияние на выбор.

Первый аспект – цена. Не исключена возможность, когда более низкая цена определит выбор в пользу того или иного материала. В этом случае необходимо точно взвесить все минусы, которые приобретаются с выигрышем в цене.

Второй аспект – конструктивные особенности. Кабель может быть плоским, что в некоторых случаях создает дополнительные удобства при монтаже. Провод, в свою очередь, будучи более мягким, удобнее укладывается в кабельные каналы.

Напоследок рекомендуем просмотреть видео, на котором представлено мнение экспертов:

Надеемся, предоставленная информация помогла вам понять, что лучше выбрать для электропроводки: ПВС или ВВГ и в чем отличие между двумя рассматриваемыми марками проводниковой продукции!
