Крепление дымохода

Рейтинг лучших производителей дымоходов

Лучшие дымоходы для камина или бани – это изделия, произведённые проверенными компаниями

Поэтому обязательно обращайте внимание на бренд, под которыми выпущены трубы. К самым надёжным маркам относят следующие:

1. Крафт. Новичок на рынке быстро завоевал любовь потребителей. Компания выпускает изделия только для внутреннего рынка и отличается высоким качеством.
2. Вулкан. Компания возникла в конце прошлого века и выпускает трубы, разработанные в собственных лабораториях. Ассортимент достаточно широк и включает в себя дымоходы из котловой и других видов стали.
3. Росст Ин. Московская марка, которая занимается выпуском качественной продукции из хороших материалов.
4. Jeremias. В рейтинг дымоходов изделия данной немецкой марки включаются регулярно. Они выделяются интересным дизайном, уникальным по прочности сварным швом и качественными материалами.
5. Термофор. Динамично развивающаяся марка. Она использует несколько видов материалов, включая сталь марки 439 для дымоходов с разными конфигурациями. У компании высокотехнологичное оборудование и хорошая репутация.

Инструкция по кладке дымоотвода из кирпича

Особенности конструкции кирпичной трубы

Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и кровли), вес каждого из них – 3,8 кг.

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция, состоящая из нескольких функциональных частей.

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собой утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра».

Часть трубы от распушки до выдры – это внешний дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).

Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, максимальная возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.

Размеры дымохода зависят от мощности отопительного прибора. Обычно выбирают одну из традиционных кладок: с самым маленьким сечением – «четверку» (12,5 см х12,5 см), прямоугольную – «пятерку» (25,0 см х 12,5 см) или большую – «шестерку (25 см х 25 см).

Последний вариант предпочтителен для русских печей, прямоугольный – для каминов. Для кухонных плит небольшой мощности подходит первое решение.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

• длительная эксплуатация,
• безукоризненная прочность стенок,
• простота монтажа,
• безопасность и увеличенная прочность,
• приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

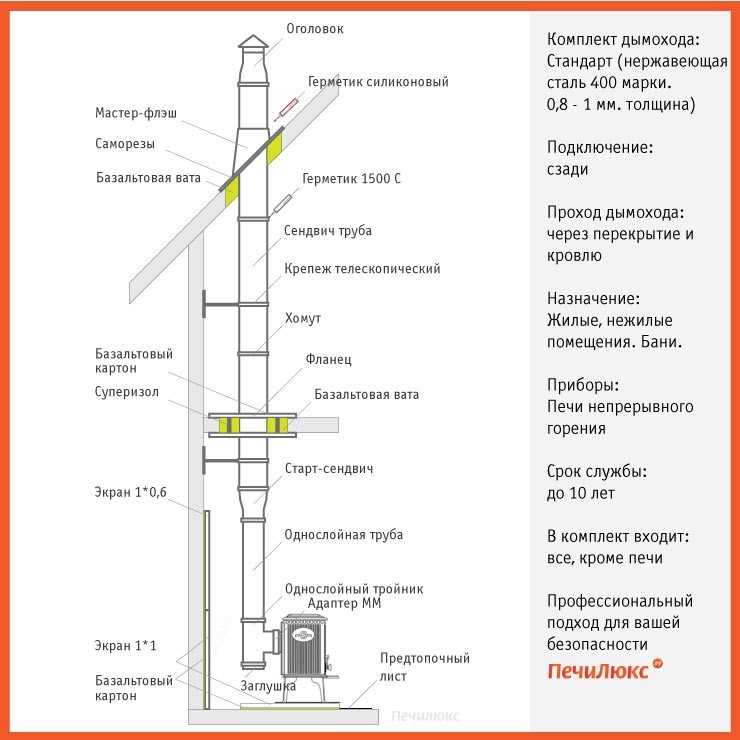

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

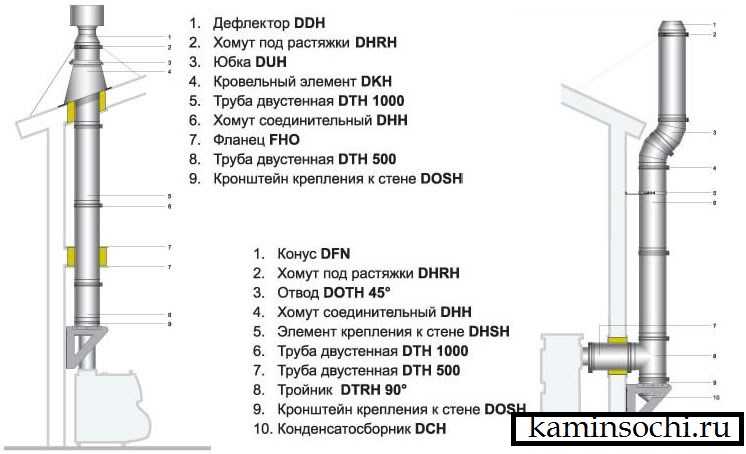

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Свойства стальных конструкций

Виды современных стальных труб

• Двустенные нержавеющие трубы применяются при монтаже дымохода своими руками от газовых приборов, печей, каминов и котлов. Особенностью этого вида дымохода являются две трубы, разрешенные друг в друга. Между ними предусмотрен утеплитель, толщина которого рассчитана так, что образования конденсата не будет.
• Трубы с одной стенкой применяют для временного использования в случае подключения, ремонта части дымохода или для соединений в дымоходах из кирпича.
• Коаксиальный дымоход призван выполнять одновременно функцию подачи воздуха и отведению газов, полученных от горения. Отвод угарных консистенций происходит по внутренней трубе, а подача воздуха осуществляется в промежутке между ней и наружной оболочкой. Такие дымоходы устаивают только в том случае, если для функционирования котла требуется подача воздуха.

Положительные качества стальных дымоходов

• В отличие от кирпичных и керамических дымоходов, современные стальные конструкции не требуют устройства фундаментов, так как трубы могут монтироваться в любое время года.
• Труба для дымохода своими руками из стали может устанавливаться для удаления дыма от всех вариантов топлива, применяемых для работы котла. Это может быть уголь, древесина, газ.
• Материалом для изготовления трубы является высококачественный металл, в некоторых случаях с добавления титана для прочности. В трубах повышенного температурного режима толщина стен увеличена до 1 мм, и выдерживают они нагрев без деформации до 600ºС.
• Дымоходы из стальных труб монтируются легко и просто не подвержены деформации от механических ударов. Из-за быстрого нагревания легко передают тепло и остывают в течение короткого времени, имеют большой рабочий срок.

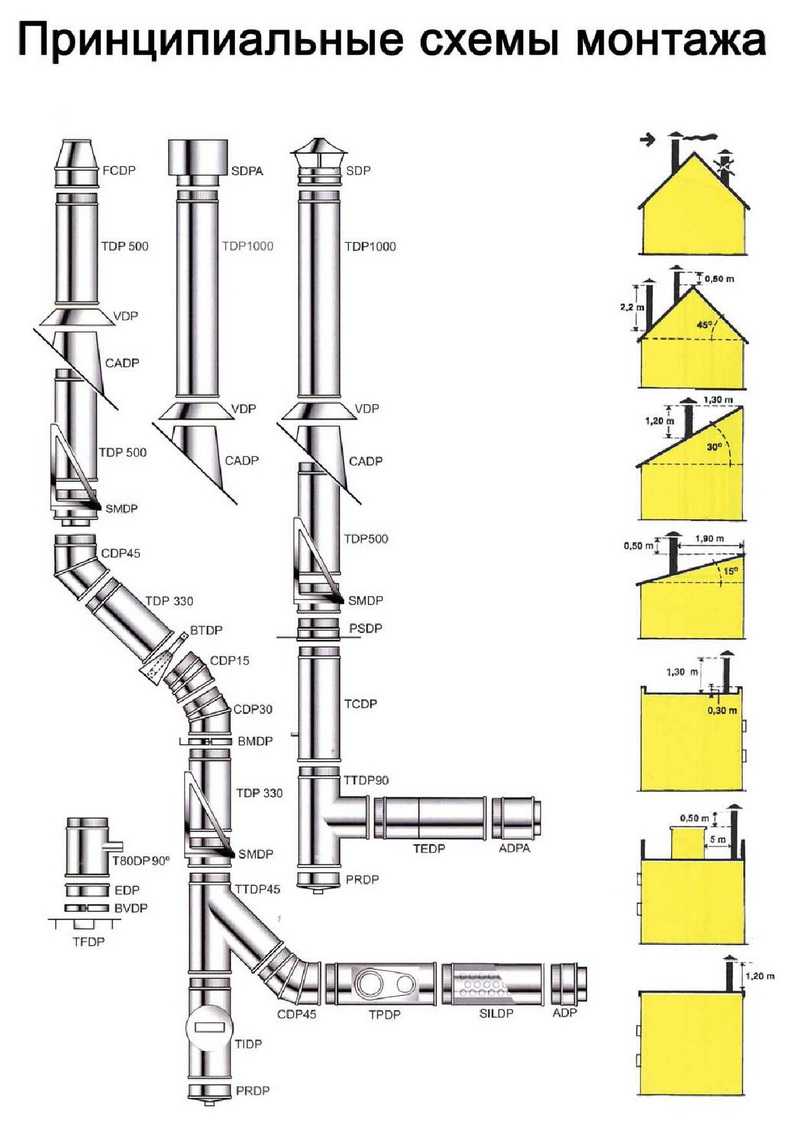

Монтажная схема и подбор комплектующих

Базовых схем установки коаксиальных систем всего 2, остальные — их вариации:

• горизонтально от котла наружу по кратчайшему пути;
• вертикально по потолку и крыше.

В случае с двустенными каминами вторая схема применяется редко, так как она достаточно сложна в исполнении. Прокладка сквозь потолки производится в ситуациях, когда невозможно вывести канал в стену: от одного конца до другого строится высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего схема No. 1 — горизонтальная установка коаксиального дымохода. Вы планируете маршрут прокладки трубы, измеряете длину и приобретаете готовый комплект деталей, перечисленных в первом разделе публикации.

Варианты прокладки коаксиальных каналов в частном доме

Какие нюансы нужно учитывать:

1. Диаметр канала подбирается строго исходя из коаксиального выхода водонагревательного аппарата. В большинстве теплогенераторов используются 2 типоразмера: 60/100 и 80/125 мм. Первая цифра указывает диаметр дымохода, вторая — диаметр наружного воздуховода.
2. Для подключения дымохода и воздуховода к отопительному агрегату используется переходник, переходник, подходящий для конкретной модели котла.
3. Пространство между трубой и корпусом стены заделывают негорючим материалом — базальтовой ватой, асбестовой веревкой. Не продувайте трещины пенополиуретаном.
4. Дымоход можно удлинить (расширить за счет дополнительных прямых участков), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
5. Если дымоход слишком короткий, необходимо установить ограничительное отверстие определенного диаметра. В противном случае вытяжка нагнетает в топку больше воздуха, чем необходимо.
6. В холодном климате следует использовать наконечник антифриза.
7. дымоход, проходящий через неотапливаемое помещение, желательно снаружи изолировать слоем базальтового волокна.

При необходимости вывести коаксиальный дымоход вертикально из подвала или подвала необходимо установить смотровую секцию с патрубком для отвода конденсата. Если общая длина трассы превышает допустимый предел, вместо одинарной двустенной трубы прокладывают 2 отдельные трубы: дымоход и воздуховод 80/80 мм. К выходу котла подключается специальный переходник-разделитель, показанный на фото.

Сделать самому или заказать

Необходимо помнить, что ошибки, допущенные в процессе монтажа, могут обернуться самыми неблагоприятными последствиями – отравлением угарными газами и даже пожаром. Лучше всего обратиться за помощью к профессионалам, отдавая предпочтение только проверенным компаниям.

Однако одно из ключевых преимуществ стальных дымоходных контуров заключается в возможности его обустройства собственными силами. Более того даже сами трубы вполне можно изготовить самостоятельно, что позволит существенно сэкономить строительный бюджет и подобрать наиболее оптимальный для магистрали диаметр. Если же Вы обладаете достаточными инженерными и строительными знаниями и навыками и готовы взять на себя ответственность за функционирование дымохода, можете приступать к самостоятельной реализации проекта.

Советы по выбору

Выбирая дымоходный канал, руководствуйтесь:

• Мощностью теплогенерирующего прибора.
• Топливом, на котором он будет работать.
• Температурой горения топлива и, соответственно, дымовых газов.
• Давлением в контуре.
• Типом топки (при открытой топке температура нагрева газов увеличивается в 1,5 раза).
• Режимом протапливания (интенсивная эксплуатация теплогенератора способна довести температуру дымовых газов на входе в контур до 1000⁰C).
• Местом размещения дымохода (внутри или снаружи здания).

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

• Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания. Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) .
• Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены. В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Устройство и применение

В структуру керамического дымохода входят следующие компоненты:

• керамический дымоходный канал;
• воздушный зазор или утепляющий слой;
• наружный слой — его делают из керамзитобетона.

Необходимость применения указанных конструктивных элементов связана с целым рядом факторов. Так, керамическая труба, формирующая дымоходный канал, считается весьма хрупкой. Потому ей требуется поддержка. К тому же данный элемент характеризуется высокой теплопроводностью. Это создает необходимость в надежной теплоизоляции.

Сама труба обладает круглым сечением и имеет длину 300-1000 см. Изнутри она обладает гладкими стенками. Снаружи могут присутствовать небольшие дефекты или шероховатости, которые не отражаются на структуре конструкции.

Для соединения труб применяется замок. С одного края конструкция является более тонкой, а со второго — наоборот расширяется

Важно, чтобы они стыковались четко по одной центральной оси.

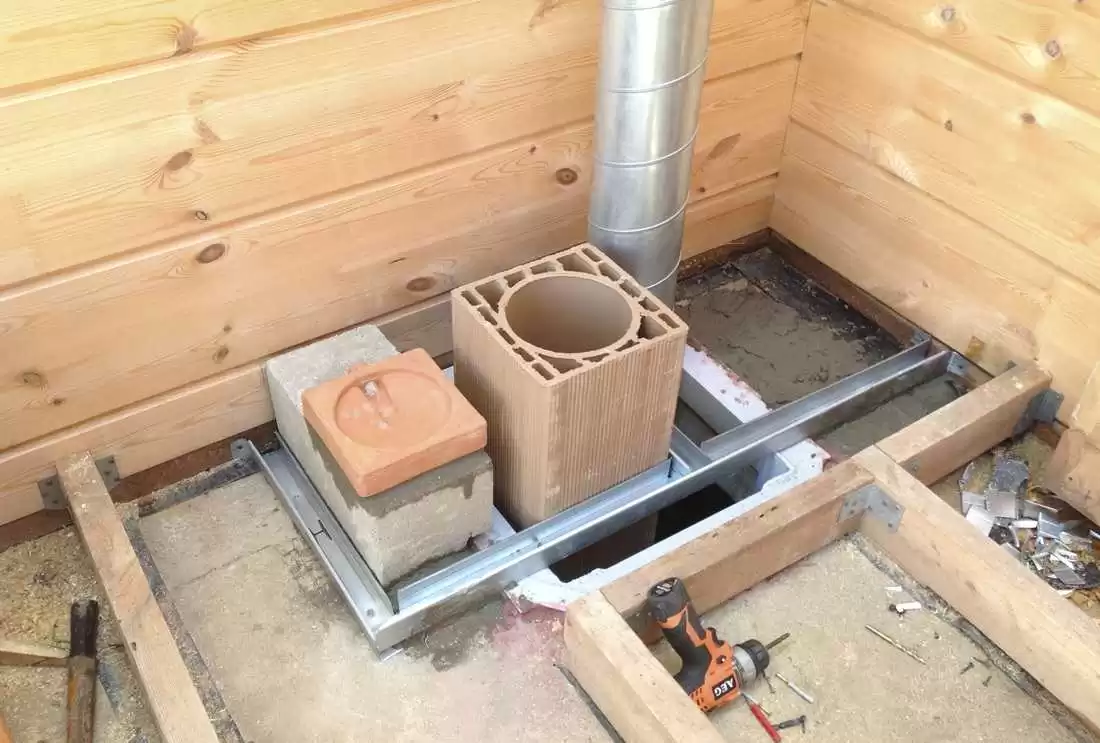

Наружную оболочку изготавливают из керамзитобетона квадратной формы. Внутри находится радиальная полость. Высоту блока подбирает производитель. Также следует предусмотреть прямое соприкосновение разных частей блока с трубой или наличие место для утепляющего слоя. Его соединяют при помощи металлических перемычек, которые прикрепляют к наружной оболочке, формируя для керамической трубы качественную опору.

Керамический дымоход обладает отличными характеристиками, но стоит порой дорого

Блоки из керамзитобетона обязательно должны обладать отверстием, в которое закладывается арматура. Она дает высокую степень прочности и устойчивости конструкции

Это очень важно для верха и низа дымохода

Для утепления допустимо воспользоваться слоем базальтовой ваты или сделать воздушный зазор. Второй вариант рекомендуется использовать в дымоходах с обратной подачей воздуха в отдельную камеру сгорания. Также его можно применять для дымоотводных систем, которые отличаются предельной температурой до +450 градусов.

Если этот параметр выше или нужно обеспечить хорошую теплоизоляцию, стоит воспользоваться базальтовой ватой. Ее продают в форме плотных спрессованных плит. Вдоль них присутствуют борозды, что облегчает сворачивание материала.

Утеплитель необходимо плотно заложить между керамической трубой и керамзитобетонным блоком. Благодаря этому получается композитный материал высокой прочности.

Керамический дымоход отличается широкой сферой применения. Он подходит для кирпичных домов, бань и других строений

Чтобы конструкция получилась надежной и функциональной, важно правильно рассчитать размеры и соблюдать правила монтажа

Устройство керамического дымохода имеет свои особенности.

Требования к дымоходу

Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.

Основные характеристики любого дымохода:

• форма;
• материал;
• размер.

Ранее мы уже писали про материалы для дымохода и рекомендовали добавить статью в закладки.

Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма. Рекомендуем изучить по данной теме также:

<d>Рекомендуем изучить по данной теме также:</d>

Очистка дымоходной трубы от загрязнений: возможные способы

Многие владельцы каминов и печей задаются вопросом, как прочистить дымоход? И это не случайно, ведь уменьшение тяги может привести к выходу из строя дымохода и пожару. Давайте разберемся в данном вопросе.

12347 4

Чаще всего для обустройства дымохода печи используют стальные трубы. В сравнении с кирпичным дымоходом их намного проще прокладывать.

Материал, из которого изготовлен дымоход, не менее важен. Если речь идет о среде с повышенной кислотностью, то лучше всего использовать стальные трубы из «нержавейки» с молибденом. Печной дымоход можно выложить и из кирпича, однако наиболее популярным материалом является легированная сталь. Ранее мы уже писали про выбор дымохода из оцинкованной стали и советовали добавить статью в закладки.

Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.

В таблице показаны рекомендуемые размеры топки в сантиметрах при высоте дымовой трубы в 5-10 метров

Основные требования к металлическим дымоходам:

• Трубы должны быть хорошо заизолированы.
• Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.

Советуем изучить материал об установке теплообменника на дымоход своими руками на нашем сайте.

Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.

Детали для металлического дымохода (трубы, колено, тройники, соединительные элементы и т.п.) можно приобрести в специализированных магазинах. Если навыков строительного дела нет, всегда можно обратиться к профессионалам.

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Канализационные системы из керамических изделий

Трубопровод для канализации устанавливается по заранее намеченному плану. Основные правила проведения работ включают:

1. Первое изделие укладывается раструбом наверх от смотрового колодца.
2. После надежного закрепления первого трубопровода, укладывается второй.
3. Канализационный трубопровод соединяется раструбовым методом.
4. Трубопровод укладывается под уклоном в сторону отвода воды. Верность уклона канализации необходимо проверять нивелиром, а прямолинейность – обычным шнуром.
5. С целью ускорения укладки трубопровода, его объединяют в звенья, в каждом из которых по три-пять штук.
6. Готовые секции можно укладывать в траншеи вручную или с помощью подъемных автокранов.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.
