Правильный аэродинамический расчет системы вентиляции на предмет расчетного давления, создаваемого приточной установкой, только сложен.
Он обязан учитывать очень широкий перечень факторов:
- диаметр и Длину вентканалов.
- шершавость и Материал их стенок.
- угол и Количество поворотов.
- Переходы диаметра.
- Сопротивление фильтров, теплообменников и калориферов.
Имеется и хорошая новость: кроме того значительное превышение расчетного давления при фиксированной производительности угрожает только малым перерасходом электричества.
Как раз исходя из этого расчет в большинстве случаев выполняется по упрощенной методике:
- 75-100 Па достаточны для вентиляции помещения с площадью 50-150 м2.
- 100-150 Па – для 150-350 м2.
Расчет длины воздуховодов
Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.
Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:
- на плоской крыше высота трубы должна быть 300 мм и более;
- на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
- если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
- воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
- если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.
Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.
Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.
Классы плотности
Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.
Воздуховоды класса «П»
Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:
- плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
- наличие в местах стыка двух воздуховодов герметичного замка.
Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.
Класса «Н»
Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.
Алгоритм расчета потерь напора воздуха
Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.

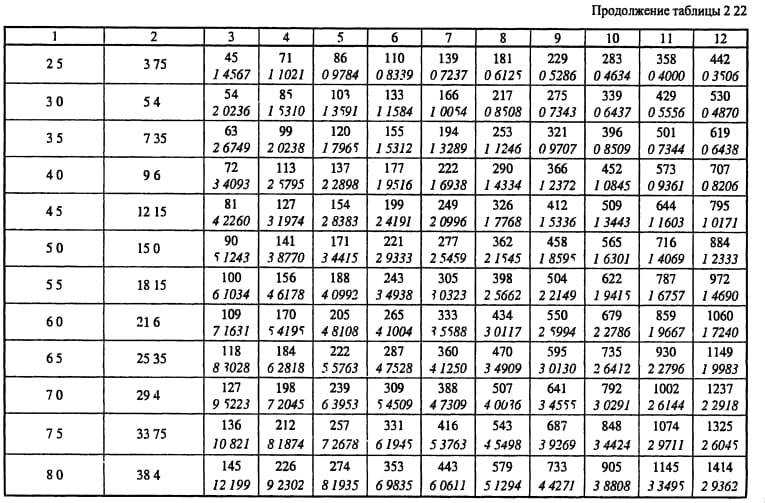

Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.
Табл. № 2. Эквивалентные диаметры круглых воздуховодов для квадратных
По горизонтали указана высота квадратного воздуховода, а по вертикали ширина. Эквивалентное значение круглого сечения находится на пересечении линий.
Потери давления воздуха в изгибах берутся из таблицы № 3.
Выбор приточной установки
Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).
Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.
Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².
Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.
Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.
После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:
- Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
- «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
- Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
- Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
Вентиляция помещений природным способом
Этот тип вентиляционной системы является самым доступным. Она полностью отвечает установленным нормам санитарии. Правильно организованная вентиляция должна обеспечивать беспрепятственное поступление свежего воздуха в помещения, вытеснение отработанных воздушных масс, насыщенных углекислым газом, за их пределы.
Если сказать коротко о принципе работы естественной вентиляции, то в его основу заложены законы физики. Свежий воздух с улицы поступает в здание через щели в оконных и дверных конструкциях и вытесняет загрязненные воздушные массы наружу через специальные вентиляционные проемы, расположенные в верхней части стен.
Преимущества воздухообмена естественным способом:
- простота конструкции — нужны только решетки на вентиляционные отверстия;
- экономия — нет необходимости в дополнительном электрооборудовании;
- возможность самостоятельного обустройства естественной вентиляции в доме.
Недостатки:
- нормальный воздухообмен возможен только при значительной разнице внешней и внутренней температуры, в частности, зимой;
- ничем и никем не управляемый процесс воздухообмена называется неорганизованной естественной вентиляцией, которая не подходит для производственных помещений и закрытых мест с большой проходимостью людей;
- для качественной работы системы должен быть организован беспрепятственный проход воздушным потокам.
Такая вентиляция предусматривает побуждение циркуляции воздушного потока без применения вентиляторов. Для этого в оконных рамах, дверях делают дополнительные отверстия и прочее. Чтобы правильно организовать естественную систему вентиляции, и она работала эффективно, необходимо предварительно сделать ее расчет.
Этот вид вентиляции предполагает спонтанное передвижение воздушного потока из-за разницы температуры на улице и внутри здания. Такая система может быть канальной и бесканальной, по способу работы — периодической и непрерывной.
Постоянное открытие/закрытие дверей, окон обеспечивает проветривание комнат. Бесканальная вентиляция основана на постоянных выделениях тепловой энергии в производственных помещениях — процесс аэрирования.
https://youtube.com/watch?v=dOR2JYofRkQ

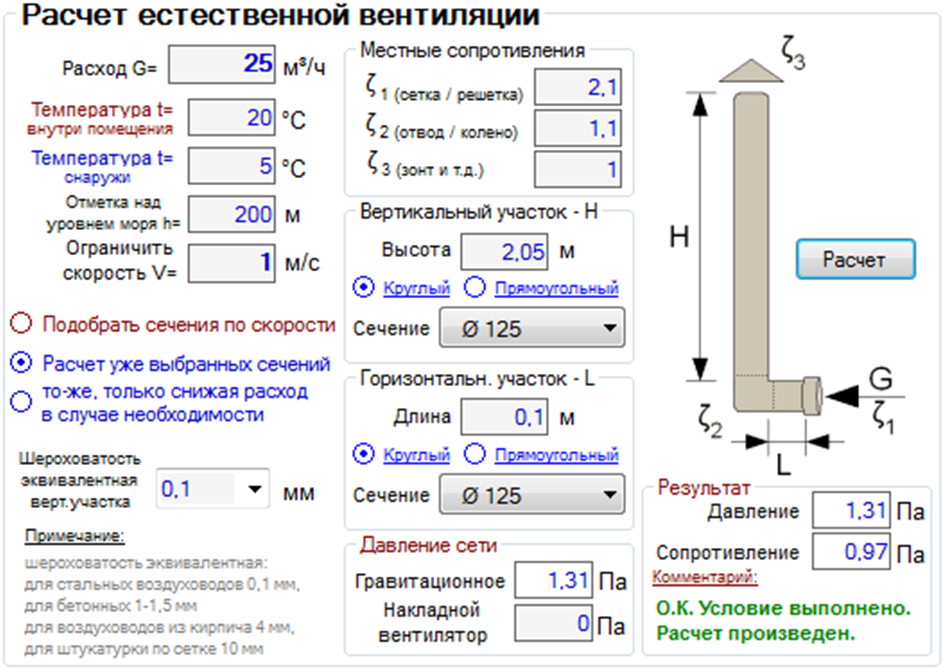

Как рассчитать давление в вентиляционной сети
Для того чтобы определить предполагаемое давление для каждого отдельного участка, необходимо воспользоваться приведенной ниже формулой:
Н х g (РН – РВ) = DPE.
Теперь попытаемся разобраться, что обозначает каждая из этих аббревиатур. Итак:
- Н в данном случае обозначает разницу в отметках шахтного устья и заборной решетки;
- РВ и РН – это показатель плотности газа, как снаружи, так и изнутри вентиляционной сети, соответственно (измеряется в килограммах на кубический метр);
- наконец, DPE – это показатель того, каким должно быть естественное располагаемое давление.
Продолжаем разбирать аэродинамический расчет воздуховодов. Для определения внутренней и наружной плотности необходимо воспользоваться справочной таблицей, при этом должен быть учтен и температурный показатель внутри/снаружи. Как правило, стандартная температура снаружи принимается как плюс 5 градусов, причем вне зависимости от того, в каком конкретном регионе страны планируются строительные работы. А если температура снаружи будет более низкой, то в результате увеличится нагнетание в вентиляционную систему, из-за чего, в свою очередь, объемы поступающих воздушных масс будут превышены. А если температура снаружи, напротив, будет более высокой, то давление в магистрали из-за этого снизится, хотя данную неприятность, к слову, вполне можно компенсировать посредством открывания форточек/окон.
Что же касается главной задачи любого описываемого расчета, то она заключается в выборе таких воздуховодов, где потери на отрезках (речь идет о значении?(R*l*?+Z)) будут ниже текущего показателя DPE либо, как вариант, хотя бы равняться ему. Для пущей наглядности приведем описанный выше момент в виде небольшой формулы:
DPE ? ?(R*l*?+Z).
Теперь более детально рассмотрим, что обозначают использованные в данной формуле аббревиатуры. Начнем с конца:
- Z в данном случае – это показатель, обозначающий снижение скорости движения воздуха вследствие местного сопротивления;
- ? – это значение, точнее, коэффициент того, какова шероховатость стенок в магистрали;
- l – еще одно простое значение, которое обозначает длину выбранного участка (измеряется в метрах);
- наконец, R – это показатель потерь на трение (измеряется в паскалях на один метр).
Что же, с этим разобрались, теперь еще выясним немного о показателе шероховатости (то есть?). Этот показатель зависит только от того, какие материалы были использованы при изготовлении каналов. Стоит отметить, что скорость перемещения воздуха также может быть разной, поэтому следует учитывать и этот показатель.
Скорость – 0,4 метра за секунду
В таком случае показатель шероховатости будет следующим:
- у штукатурки с применением армирующей сетки – 1,48;
- у шлакогипса – около 1,08;
- у обычного кирпича – 1,25;
- а у шлакобетона, соответственно, 1,11.
Скорость – 0,8 метра за секунду
Здесь описываемые показатели будут выглядеть следующим образом:
- для штукатурки с применением армирующей сетки – 1,69;
- для шлакогипса – 1,13;
- для обыкновенного кирпича – 1,40;
- наконец, для шлакобетона – 1,19.
Немного увеличим скорость воздушных масс.
Скорость – 1,20 метра за секунду
Для этого значения показатели шероховатости будут такими:
- у штукатурки с применением армирующей сетки – 1,84;
- у шлакогипса – 1,18;
- у обычного кирпича – 1,50;
- и, следовательно, у шлакобетона – где-то 1,31.
И последний показатель скорости.
Скорость – 1,60 метра за секунду
Здесь ситуация будет выглядеть следующим образом:
- для штукатурки с применением армирующей сетки шероховатость будет составлять 1,95;
- для шлакогипса – 1,22;
- для обыкновенного кирпича – 1,58;
- и, наконец, для шлакобетона – 1,31.
Обратите внимание! С шероховатостью разобрались, но стоит отметить еще один важный момент: при этом желательно учитывать и незначительный запас, колеблющийся в пределах десяти-пятнадцати процентов
Техника безопасности при монтаже воздуховода
Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.
- Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
- Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
- Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.
Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.
Расчет диаметра воздуховодов
воздуховоды различного диаметра и формы сечения
Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:
- Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
- Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 — 8 м\сек, она меняется в зависимости от участка;
- Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.
| Вид участка | Скорость потока, м\с |
| Магистральные трубопроводы | От 6 до 8 |
| Боковые отводки | От 4 до 5 |
| Распределительные трубопроводы | От 1,5 до 2 |
| Верхние приточки | От 1 до 3 |
| Вытяжки | От 1,5 до 3 |
Таблица 1. Оптимальная скорость воздушного потока в трубах вентиляции.
Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:
S=R\3600v,
здесь v — скорость движения воздушного потока, в м\с, R — расход воздуха, кубометры\ч.
Число 3600 — временной коэффициент.
Зная площадь сечения, можно рассчитать диаметр круглого воздуховода вентиляции:
здесь: D — диаметр вентиляционной трубы, м.
Если необходимо рассчитать диаметр вентиляционной трубы прямоугольного сечения, ее показатели подбирают исходя из полученной площади сечения круглой трубы.
Расчет площади элементов вентиляции
Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.
Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

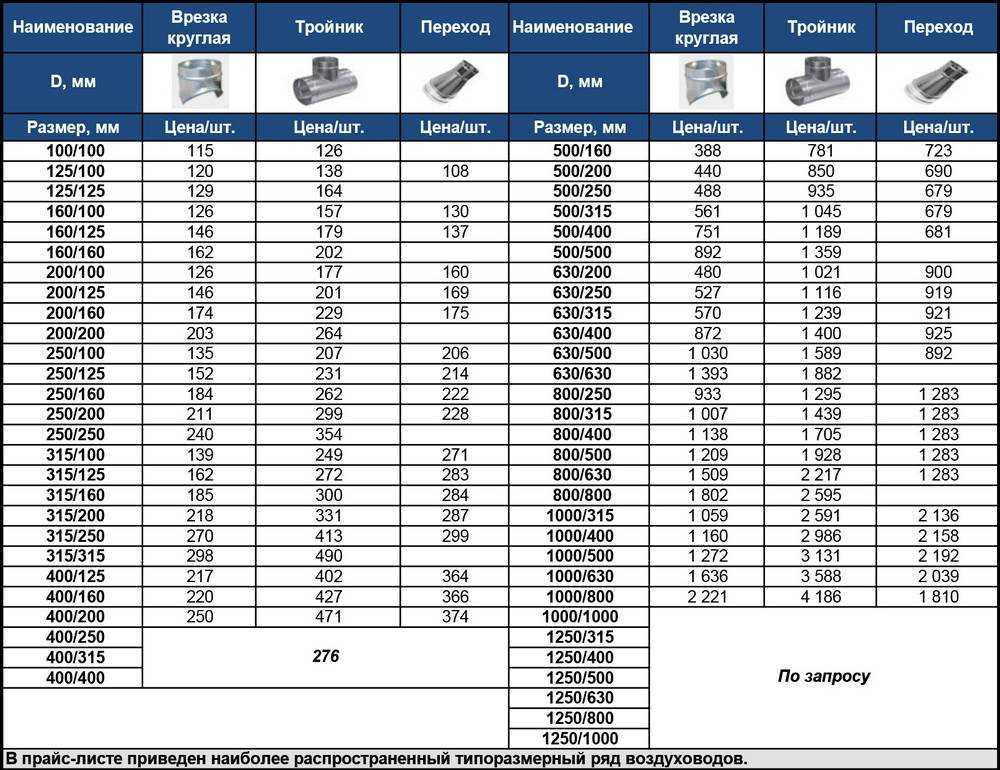

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

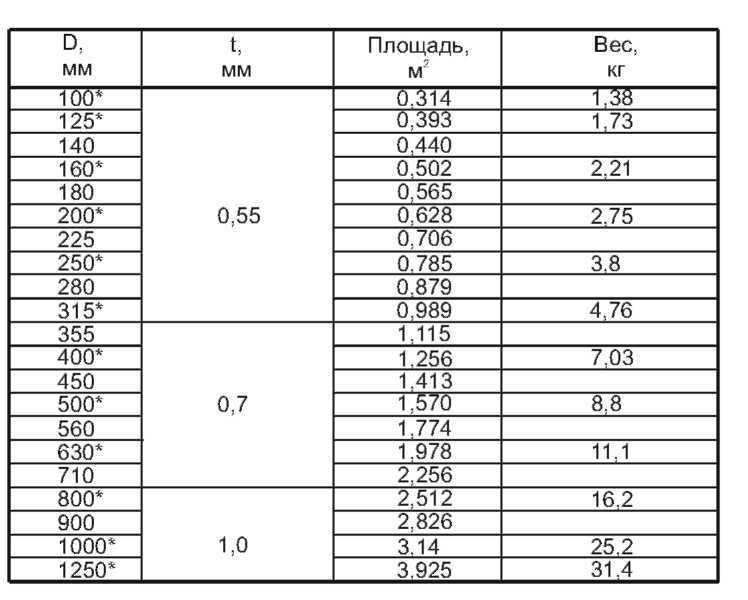

| Диаметр, мм | Длина, м | |||
| 1 | 1,5 | 2 | 2,5 | |
| 100 | 0,3 | 0,5 | 0,6 | 0,8 |
| 125 | 0,4 | 0,6 | 0,8 | 1 |
| 160 | 0,5 | 0,8 | 1 | 1,3 |
| 200 | 0,6 | 0,9 | 1,3 | 1,6 |
| 250 | 0,8 | 1,2 | 1,6 | 2 |
| 280 | 0,9 | 1,3 | 1,8 | 2,2 |
| 315 | 1 | 1,5 | 2 | 2,5 |
Таблица 2. Площадь прямых воздуховодов круглого сечения.
Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.
| Диаметр, мм | Угол, град | ||||
| 15 | 30 | 45 | 60 | 90 | |
| 100 | 0,04 | 0,05 | 0,06 | 0,06 | 0,08 |
| 125 | 0,05 | 0,06 | 0,08 | 0,09 | 0,12 |
| 160 | 0,07 | 0,09 | 0,11 | 0,13 | 0,18 |
| 200 | 0,1 | 0,13 | 0,16 | 0,19 | 0,26 |
| 250 | 0,13 | 0,18 | 0,23 | 0,28 | 0,39 |
| 280 | 0,15 | 0,22 | 0,28 | 0,35 | 0,47 |
| 315 | 0,18 | 0,26 | 0,34 | 0,42 | 0,59 |
Таблица 3. Расчет площади отводов и полуотводов круглого сечения.
Алгоритм выполнения расчетов
При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.
При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.
Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.
Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.
Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.
Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями
Чаще всего используется следующий алгоритм проведения вычислений:
- Составление аксонометрической схемы, в которой перечисляются все элементы.
- На базе этой схемы рассчитывается длина каждого канала.
- Измеряется расход воздуха.
- Определяется скорость потока и давление на каждом участке системы.
- Выполняется расчет потерь на трение.
- С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.
При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.
Вычисление площади сечения и диаметра
Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.
Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.
Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.
Для вычислений используется следующая формула:
S = L/3600*V,
при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);
Используя следующую формулу, можно посчитать диаметр воздуховода (D):
D = 1000*√(4*S/π), где
S – площадь сечения (м²);
π – 3,14.
Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.
Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения
При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.
Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.
Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.
Расчет потери давления на сопротивление
По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).
Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети
Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.
Применяется эта формула:
P=R*L+Ei*V2*Y/2, где
R – удельная потеря давления на трение на определенном участке воздуховода;
L – длина участка (м);
Еi – суммарный коэффициент локальной потери;
V – скорость воздуха (м/с);
Y – плотность воздуха (кг/м3).
Значения R определяются по нормативам. Также этот показатель можно рассчитать.
Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:
R = (X*D/В) * (V*V*Y)/2g, где
X – коэфф. сопротивления трения;
L – длина (м);
D – диаметр (м);
V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);
g – 9,8 м/с².
Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.
Вычисления для калорифера
Калорифер представляет собой оборудование, предназначенное для кондиционирования помещения с подогревом воздушных масс. Применяется это устройство для создания более комфортной обстановки в холодное время года. Калориферы используются в системе принудительного кондиционирования
Еще на этапе проектирования важно рассчитать мощность оборудования. Делается это на основании производительности системы, разницы между наружной температурой и температурой воздуха в помещении
Два последних значения определяются согласно СНиПам. При этом надо учесть, что в помещение должен поступать воздух, температура которого не меньше +18 °C.
Схема рециркуляционной принудительной вентиляции.
Разница между наружными и внутренними условиями определяется с учетом климатической зоны. В среднем во время включения калорифер обеспечивает нагрев воздуха до 40 °C, чтобы компенсировать разницу между теплым внутренним и наружным холодным потоком.
Чтобы рассчитать оборудование, требуемое для вентиляции помещения, необходимо использовать такую формулу:
I = P / U, где:
- I — это число для максимально потребляемого оборудованием тока;
- Р — мощность устройства необходимого для помещения;
- U — напряжение для питания калорифера.
Если нагрузка меньше, чем требуется, то надо устройство выбирать не таким мощным. Температуру, на уровень которой калорифер может нагреть воздух, рассчитывают по такой формуле:
ΔT = 2,98 * P / L, где:
Таблица сравнительной характеристики естественной и принудительной вентиляции.
- ΔT — число разности температур воздуха, которое наблюдает на входе и на выходе системы кондиционирования;
- Р — мощность устройства;
- L — величина производительности оборудования.
В жилом помещении (для квартир и частных домов) калорифер может иметь мощность 1-5 кВт, а вот для офисных значение берется больше — это 5-50 кВт. В некоторых случаях электрические калориферы не используются, оборудование тут подключается к водяному отоплению, что позволяет экономить электроэнергию.
Последствия плохой вентиляции
При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.
Запотевание окон при недостаточной вытяжке
При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.
