Давление в гидроаккумуляторе: его настройки и приборы для его измерения — порядок расчета и регулировка и настройка и фото

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В системе с гидравлическим аккумулятором в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Как правильно выбрать гидробак

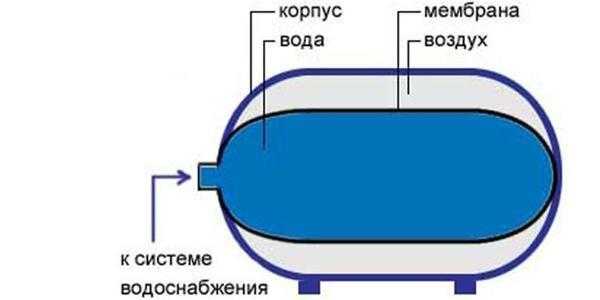

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

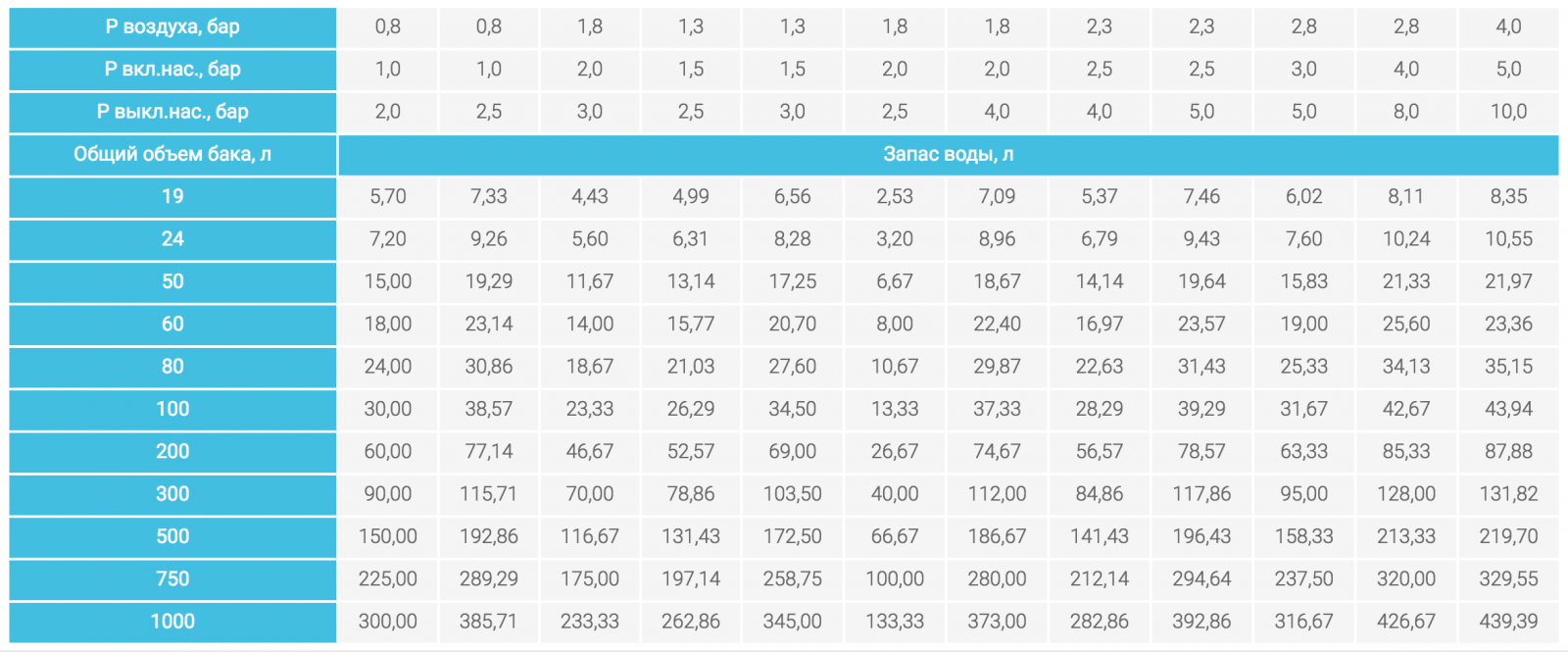

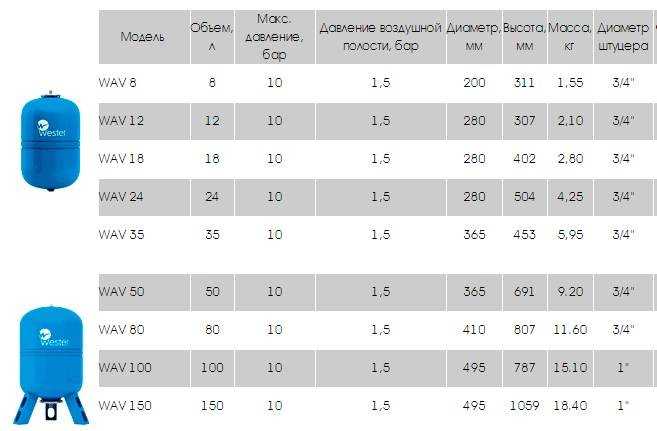

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Подключение и настройка реле давления воды

Разберемся, как настроить и подключить гидроаккумулятор и реле давления?

В первую очередь реле давления гидроаккумулятора необходимо присоединить к трубопроводу, навинтив его на патрубок с резьбой (обычно ¼ дюйма).

Удобнее всего для подсоединения реле, манометра и гидроаккумулятора использовать так называемый пятивыводной штуцер, представляющий собой расширяющуюся с одной стороны трубку с тремя отводами.

Если такой детали в наличии нет, для каждого из перечисленных элементов придется врезать тройник или вваривать отвод.

При навинчивании реле вращать его приходится целиком (гайка жестко зафиксирована), поэтому следует заблаговременно позаботиться о том, чтобы оно при этом ни во что не упиралось.

Чтобы вода не просачивалась через резьбовое соединение, его нужно герметизировать. Обычно для этого применяют намотку из пакли, сантехнического льна или фум-ленты. При отсутствии практики на этом этапе могут возникнуть затруднения. Уплотнитель может проскальзывать и сбиваться в жмуты, но самое сложное – подобрать его оптимальное количество.

При недостатке льна или пакли ничего страшного не случится – при включении насоса соединение даст течь и его просто нужно будет переделать, добавив немного уплотнителя.

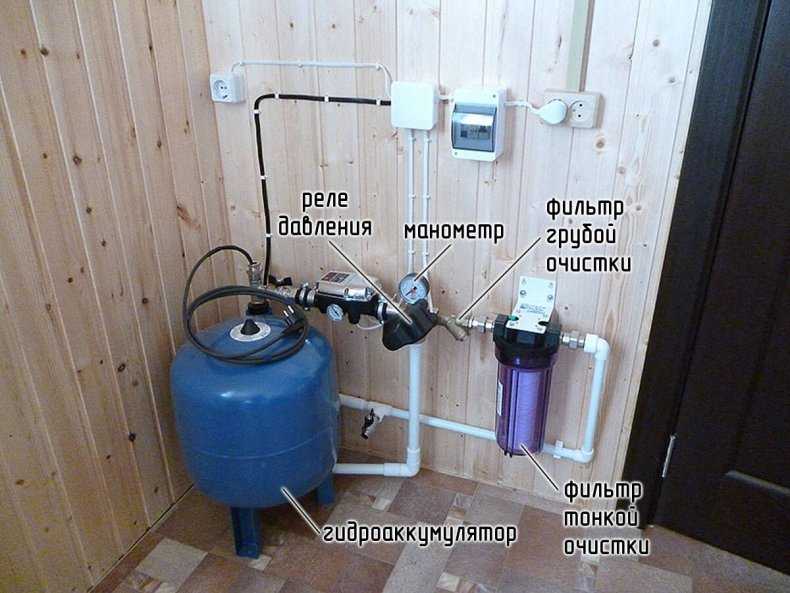

Реле давления с гидроаккумулятором в сборке

А вот при избытке данного материала гайка реле может лопнуть. Если вы чувствуете себя неуверенно в вопросах устройства резьбовых соединений, воспользуйтесь уплотняющей нитью «Тангет Унилок». Она обходится дороже обычной обмотки, но зато проще в применении и даже при чрезмерном количестве не вызывает разрушения навинчиваемой детали. В каждой упаковке имеется подробная инструкция по применению данного уплотнителя.

Намотку нити «Тангет Унилок» следует начинать не от торца патрубка, а от той точки на резьбе, до которой предполагается навинтить гайку, то есть двигаться нужно к торцу.
Материал следует укладывать по часовой стрелке (если смотреть с торца патрубка), причем первая петля наматывается так, чтобы нить прижимала сама себя.

Подготовка к настройке реле давления

Регулируют прибор в процессе первоначальной установки. После, настройка проводится по мере необходимости. Например, возникли проблемы в системе водопровода. При этом предстоит уточнить, в чем собственно причина неполадки. Дело может оказаться не в реле.

Вторым основным моментом принято считать водную очистку. И приборе, и в гидравлическом аккумуляторе присутствует мембрана из резины. При попадании песчаной массы в трубу, резиновый элемент портиться. Он уже не держит требуемый уровень давления. Необходимо наличие очистительных фильтров.

Электрическое питание обычно проверяется, когда после полного слива воды, насос так и не заработал.

Назначение гидроаккумулятора

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

• Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
• Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление.

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Значение давления в гидроаккумуляторе

Оптимальное давление в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант — бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Какое давление должно быть в гидроаккумуляторе

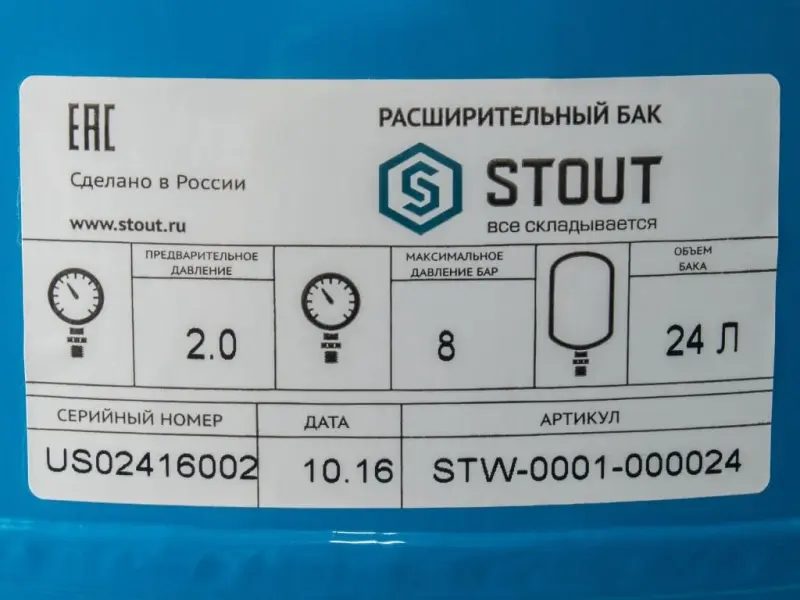

На расширительном баке всегда есть табличка или наклейка производителя, где указаны основные параметры. Один из параметров — давление воздуха, которое указывают, как «заводское», «предварительное», «подпора» или «pre-charge pressure».

Ориентироваться на заводское давление воздуха в гидроаккумуляторе — ошибка. На то, какие параметры нужно установить, влияет насос и его настройка. Производитель не знает заранее в каких условиях вы будете эксплуатировать расширительный гидробак: в системе водопровода или отопления, в системе с механической регулировкой давления или с частотным преобразователем. Поэтому невозможно на производстве установить нужные параметры. Корректная настройка давления в гидроаккумуляторе — ваша задача. Сейчас рассмотрим, как это правильно сделать.

Рабочее давление в гидроаккумуляторе, которое указывает производитель.

Давление в системах с механическим управлением насосом

На большинстве бытовых насосных станций за включение и выключение насоса отвечает механическое реле. При этом рабочее давление в гидроаккумуляторе должно быть на 10% ниже давления включения насоса. Для простоты расчет выполняем по формуле через коэффициент:

Pраб = Pвкл * 0,9

Давление включения, как правило, указано на реле. Если цифры там уже не читаемые или вы знаете, что настройки реле меняли, ориентируемся на манометр. Для этого включаем насосную станцию в сеть и открываем кран, чтобы слить воду из системы. По манометру смотрим при каком давлении начинает работать насос. Эту цифру используем в расчете.

Если нет маркировки, посмотреть давление включения можно по манометру, подключенному к расширительному баку.

Давление в системе с инверторным управлением насосом

Все чаще в системах бытового водопровода используют насосы с плавным пуском или регулировкой частотными преобразователями. В этом случае для стабильной работы системы рабочее давление воздуха в гидроаккумуляторе необходимо настроить на 30% ниже постоянного давления, которое создает насос. Для удобства запишу формулу через коэффициент:

Pраб = Pпост * 0,7

Значение для расчета смотрим в настройках преобразователя или берем из технических характеристик насоса.

Для насосов с импульсным инверторным управлением расчет давления воздуха в гидроаккумуляторе отличается.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Рекомендации

Специалисты советуют:

• Подсоединять к электрическому щиту реле при помощи выделенной линии. Должно быть собственное УЗО;
• Подобный датчик обычно заземляется в обязательном порядке. Для этого предусмотрено наличие специальных клеммовых зажимов;
• Когда во внутренне части прибора или на его корпусе видна вода, устройство сразу обесточивается. Значит не выдержала мембрана из резины. Последующая эксплуатация невозможна без проведения необходимого ремонта;
• В обязательном порядке предстоит осуществить установку фильтров для очистки. Они регулярно на практике прочищаются;
• Собственно реле промывается один раз за шесть месяцев. Интервал может быть короче. Например, раз в квартал. На приборе при этом предстоит открутить крышечную часть. Полость затем понадобится промыть, как и внутреннюю мембрану;
• На правильность действия реле принято проверять с интервалом в полгода или раз за три месяца. В это же время проверяется уровень воздушного давления для гидравлического аккумулятора;
• Наличие резковатых скачков в процессе регулирования прямо указывает на наличие в реле поломок. Может также оказаться неисправной, как насосная часть, так и сам аккумулятор. После полного отключения всей системы, начинается ее доскональная проверка.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Когда необходима?

Регулировка необходима в том случае, когда были замечены какие-либо перебои в работе насоса или уменьшение напора воды.

Также необходим плановый контроль показателей, который выполняется в следующих случаях:

• использование системы водоснабжения в тёплые времена года — перед началом сезона эксплуатации;
• использование оборудования круглогодичное —3-4 раза в год.

Такой контроль убережёт от неожиданной поломки оборудования, продлит период пользования насосом и укажет, насколько качественный приобретённый насос, ведь стабильность давления в гидроаккумуляторе длительное время — главный показатель качества.

Как замерить и увеличить давление воздуха?

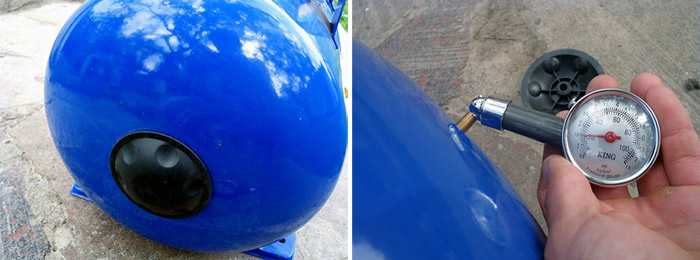

Замерить давление воздуха в гидроаккумуляторе насосной станции можно с помощью манометра, которым измеряют давление в шинах автомобиля. Для этого в баке под пластиковой крышкой имеется штуцер с золотником. Перед тем, как проверить давление необходимо обязательно сбросить давление воды в системе до нуля. Для этого достаточно отключить насосную станцию и открыть кран пока вода не перестанет течь.

Накачивать воздух в гидроаккумулятор можно автомобильным компрессором или обычным насосом (лучше всего с манометром).

Иногда, при нажатии на золотник штуцера для воздуха из него поступает вода. Это может свидетельствовать о нарушении герметичности резиновой мембранны бака («груши»). В этом случае её необходимо заменить.

Методика регулировки

Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

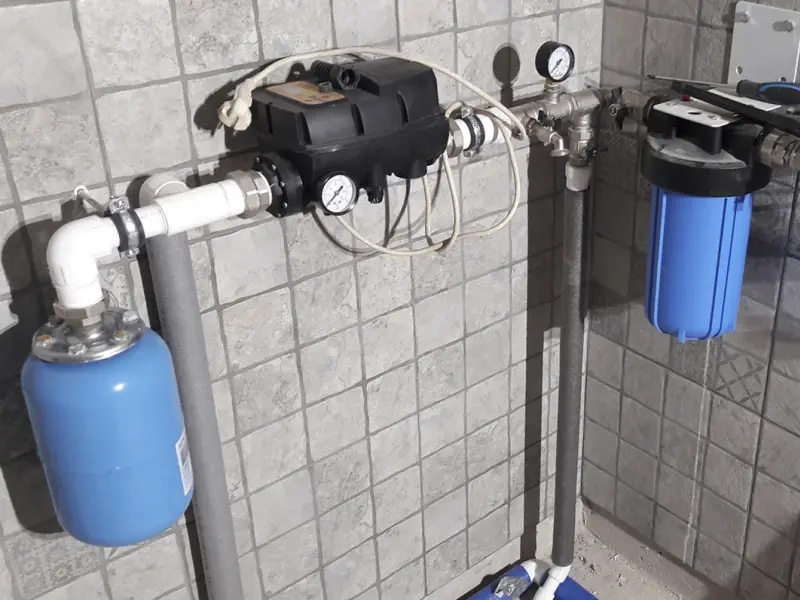

Схема подключения реле к расширительному баку

• Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.
• Зафиксируйте показания манометра (3 атмосферы).
• Снимите крышку корпуса с реле.

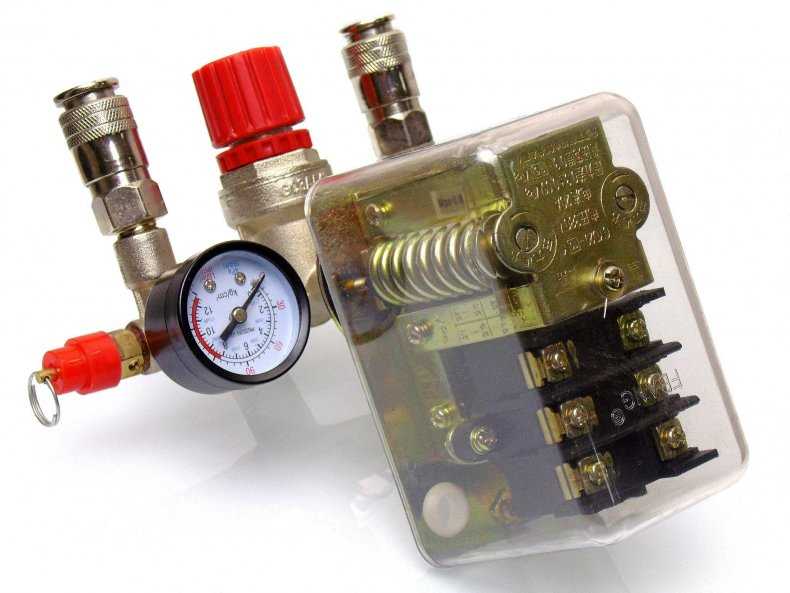

Винты регулировки пределов давления под крышкой корпуса

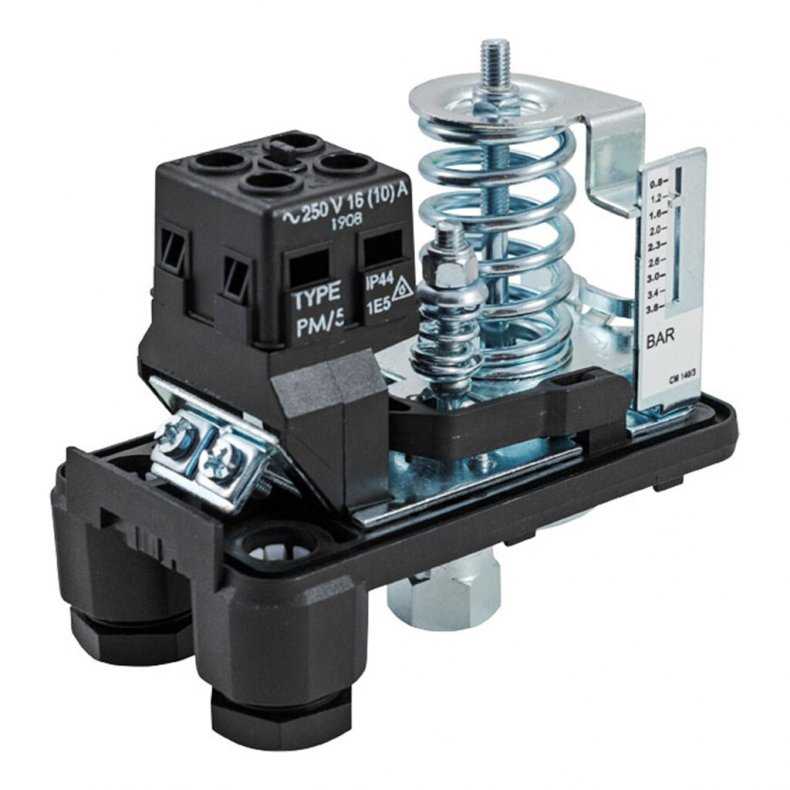

Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.

Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.

Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.

• Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
• Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
• 2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.

Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух. Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.

Как отрегулировать давление

Правильную работу насосной станции определяют три основных параметра:

1. Давление запуска;
2. Давление отключения;
3. Давление воздуха в гидробаке.

Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.

В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.

Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.

Процесс регулировки осуществляется в следующей последовательности:

1. Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
2. Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
3. Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).
4. Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
5. Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 — 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
6. Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.

Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.

Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.

Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 — 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 — 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

• При установке использовалась инструкция;
• Все тщательно загерметизировано;
• Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.
