Труба дымохода разновидности и характеристики труб для дымохода

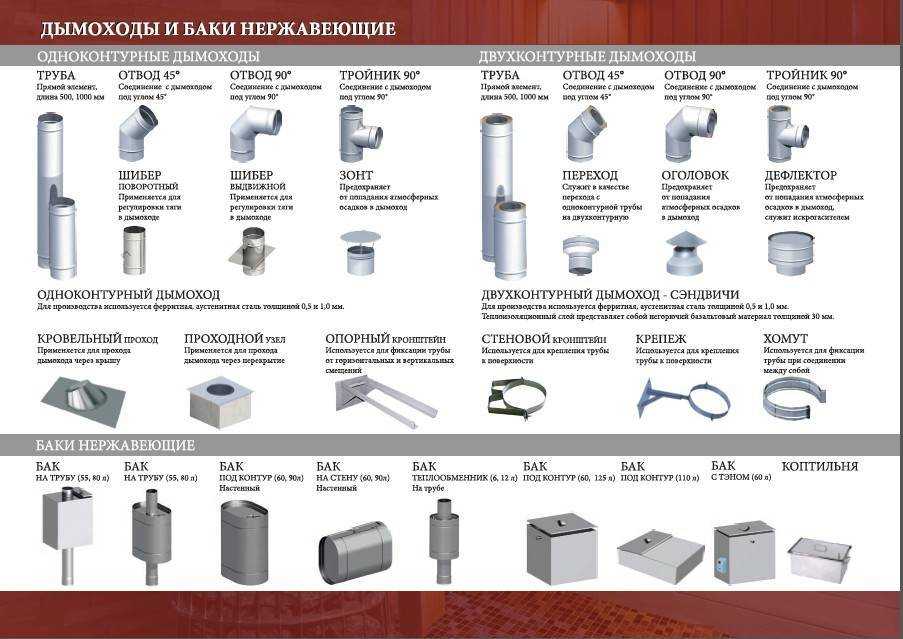

Основные типы труб из нержавеющей стали

Монтаж дымоходов из нержавеющей стали своими руками, производится в максимально короткие сроки и в зависимости от типа необходимой на выходе конструкции, может занимать от 2 до 6 часов.

По своим основным направлениям и функциям, конструкции подразделяются на:

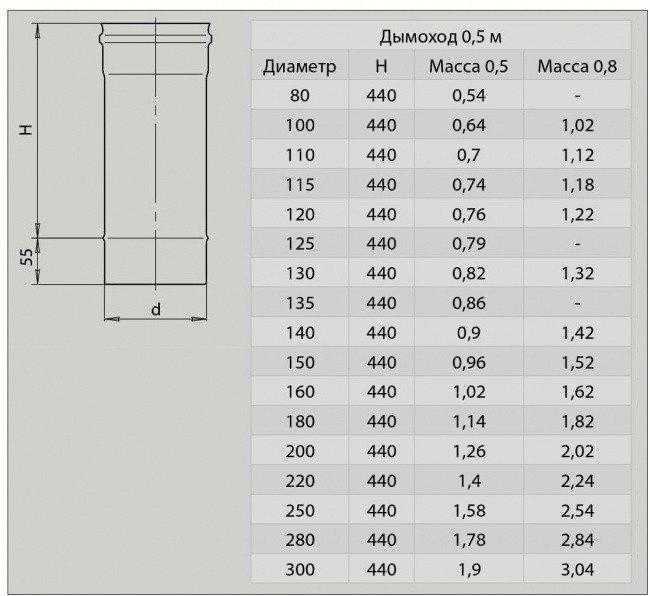

Дымоходы одностенные из нержавеющей стали, которые используются для осуществления монтажа исключительно внутри помещений. Они являются универсальными и благодаря своим высоким огнеупорным свойствам могут применяться для монтажа, как печей, так и каминов. На сегодняшний день можно выбрать любой оптимальный диаметр такого одностенного дымохода в 80, 120, 130 и более миллиметров. Внутри конструкция имеет ровную поверхность, что не позволяет различным загрязнениям откладываться и накапливаться. Для сборки системы используются всевозможные крепления и стыки, представленные: муфтами, хомутами и тройниками;

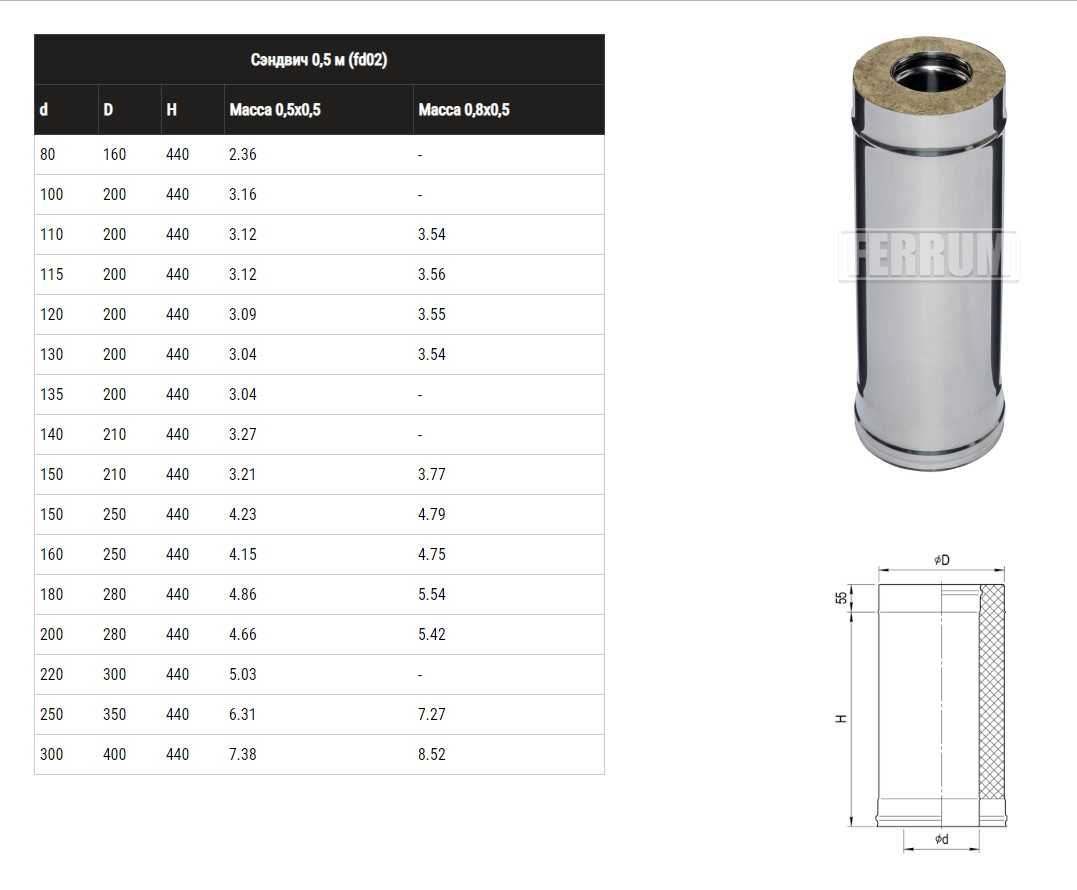

Дымоходы двухконтурные из нержавеющей стали, относятся к классу утеплённых. Они подходят для установки как внутри помещения, так и снаружи. Цена на такие системы может быть разной, в зависимости от выбранной марки и производителя. Утепление происходит посредством применения базьзатового волокна.

О том, как выполнить монтаж и выбрать оптимальный вариант конструкции для монтажа дымохода, вы сможете узнать, просмотрев видео в этой статье.

Одностенная система дымохода из нержавеющей стали

Вывод двустенной системы дымохода из нержавеющей стали

Двустенная модельная система для дымоходов из нержавеющей стали

Выполняя монтаж дымохода, заранее отметьте для себя пункты, которые будут присутствовать при дальнейшем его использовании:

Выделение дыма;
Скапливание сажи;
Наличие летучих кислотных соединений;
Присутствие газообразных продуктов горения;
Выделение угарного газа;
Накопление летучих смол, аммиака и других соединений, неправильный вывод которых не только приведут к некорректной работе дымохода, но и очень опасно для жизни при проникновении в помещение.

Список общих требований к дымоходу

3 Наружная установка дымохода из нержавейки – как действовать?

Теперь рассмотрим, как правильно собрать наружный дымоход (трубы устанавливаются на наружную стену здания). Для вывода труб через стену пробиваем всего один проход. Крепление элементов на стену, при обходе перекрытия и кровли, осуществляем с помощью кронштейнов и опорных площадок. Преимущество такого решения в том, что трубы не занимают внутреннее пространство, а риски случайного возгорания, отравления угарным газом минимизируются. Но они портят внешний вид здания и больше подвержены воздействию внешней среды.

Сборка сэндвич-дымохода начинается от отопительного прибора. Поэтому на патрубок котла (печи) надеваем переходник. Для надежной герметизации стенки патрубка и грубы промазываем термостойким герметиком и зажимаем металлическим хомутом. Монтируем горизонтальный участок, его длина не должна превышать 1 метр. Для чего через стену пробиваем отверстие большего диаметра, чем размер трубы, или квадратный проем размером 400×400 мм. Оставив небольшой зазор для закладки теплоизоляции, вставляем проходной блок.

Зазор под теплоизоляцию для стен из горючих материалов выдерживаем не менее 200 миллиметров! В стенах из несгораемых материалов можем установить отрез асбестоцементной трубы, зафиксировав сэндвич-элемент минеральной ватой, плотно забив ее со всех сторон. Снаружи проходной узел закрываем металлической пластиной. Если остались небольшие щели, то заполняем их герметиком.

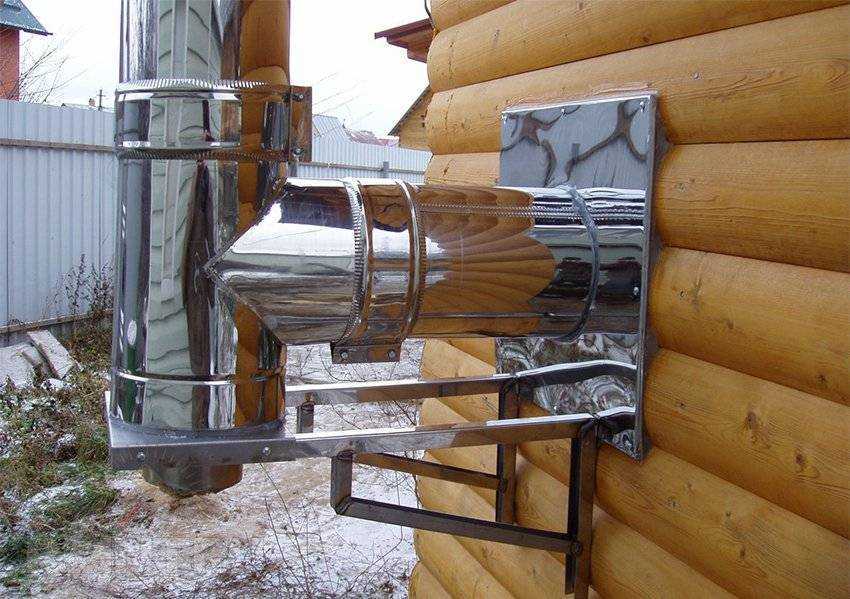

На стене, ниже выхода сэндвич-элемента, крепим опорные кронштейны с пластиной. На пластину устанавливаем блоки ревизии, отвода конденсата и начинаем собирать вертикальную часть дымоотвода. Каждое из звеньев фиксируем хомутами, а готовую трубу крепим кронштейнами к стене с шагом 1,5–2 метра. Дополнительное крепление кронштейнами необходимо в местах соединения отводов и тройников, в случае если конструкция получилась тяжелой! В завершении монтажных работ устанавливаем конус и необходимый оголовок. При необходимости закрепляем верх трубы, что убережет дымоход при сильных порывах ветра. В качестве защиты от осадков монтируем дымник.

Как видно, выполнить монтаж сэндвич-труб несложно

Но в процессе работ необходимо проявлять аккуратность, осторожность, особенно работая на высоте, и учитывать все мелочи. Ведь малейший просчет может привести к образованию пожароопасной ситуации или других неприятностей

Эксплуатационные качества

Дымоходы из стали строят из доборных элементов, соединяя их между собой, чтобы изготовить трубу, через которую из теплогенерирующего прибора на улицу выводятся продукты сгорания топлива. В производстве дымоходных труб используют высококачественный легированный метал, обладающий высокими антикоррозийными характеристиками и выдерживающий большие температуры.

Подбор основывается на трех параметрах: толщина, диаметр и форма. Наиболее распространённой формой считают цилиндрическую, так как монтаж труб другой геометрии провоцирует оседание и накапливание сажевых отложений на их внутренних стенках. Диаметр выбирают, исходя из размера вводного патрубка отопительного котла и проектной силы тяги внутри дымоходной системы. Необходимая толщина трубы зависит от разновидности применяемого топлива: для твердотопливных приборов – 1 мм и более, для газовых – более 0,5 мм, для жидкого горючего – не менее 0,8 мм.

Варианты исполнения стальных труб

Производители комплектующих для дымоходов предлагают три вида труб из нержавейки:

Одностенные толщиной от 0,6 до 20 мм.
Гофрированные.
Трехслойные сэндвичи из двух труб и утеплителя.

У каждого из вариантов есть свои особенности применения, плюсы и минусы:

Тип трубы	Плюсы	Минусы	Область применения
Однослойная	Низкая стоимость, гладкость внутренней поверхности	большая теплоотдача, образование конденсата, требует теплоизоляции	часть дымохода, расположенная внутри дома, может использоваться как вторичный источник тепла
Гофрированная	Эластичность	Низкая термоустойчивость, быстро изнашивается, внутренняя поверхность неровная, что способствует скапливанию конденсата, нельзя использовать на горизонтальных участках дымохода, требуется дополнительная фиксация и теплоизоляция	Части конструкции, где требуется выполнить криволинейный переход, например, огибание препятствий, может использоваться в качестве внешнего кожуха
Сэндвич-труба	Низкая теплоотдача, универсальность, простота сборки, плотность стыков	Высокая стоимость	может использоваться на любом участке дымохода

Лучшие дымоходы из нержавеющей стали с транзитом через крышу и задним выходом

Такие конструкции подходят к котлам и печам, у которых нет прямого выхода отработанных газов вверх, а канал для отвода находится с боку. Чтобы подсоединить дымоход необходим комплект с боковым подводом и возможностью крепить высокую вертикальную стойку (без нагрузки на котел).

Феникс 120 мм, 1 мм — хорошо подойдет для бани

Это оптимальный вариант нержавеющего дымохода для бани ввиду сечения стенки 1,0 мм, которая позволяет переносить высокий жар от близко расположенного котла, где сгорают дрова при высокой температуре. Заднее подключение обеспечивает открытый доступ к площадке для закладки камней.

Диаметр 120 мм содействует сильной тяге, что даст растопить баню до нужного максимального уровня. На верхней части имеется сужение и зонт, не допускающие закупоривания отверстия.

Плюсы:

широкая изоляционная плита, легко подстраиваемая под контуры шифера или черепицы, чтобы закрыть отверстие на кровле;
нержавеющая подставка для удержания бокового отвода от котла и высокой мачты;трегулировать удаление от перегородки;
внутренний пропускной диаметр 120 мм;
толщина стенки нержавейки 1,0 мм для высокого жара;
прочное соединение всех продольных стыков аргоновой сваркой;
раструбная система проста для сборки своими руками;
экологичный изоляционный материал внутри;
выдерживают температуру до 1000 градусов;
гарантия работы при регулярном использовании до 15 лет;
в комплекте предтопочные листы и проходные детали для перекрытий;
два герметика с температурным режимом 260 и 1200 градусов для качественной заделки примыкающих деталей;
8 хомутов для сборки;
тройник для сборки конденсата;
общая длина дымохода 6 м подойдет для вывода на большую высоту, что обеспечит хорошую тягу даже при близко расположенных домах.

Минусы:

стоимость комплекта 29000 рублей;
изоляционное волокно имеет толщину 30 мм, что меньше аналогичных моделей.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно. Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Видео-инструкция

Что характеризует хорошее качество дымохода? Экономное сжигание топлива, быстрый нагрев отопительного устройства и помещения, идеальная тяга и отсутствие конденсата. Монтаж такого дымохода должен быть прост, сам он – долговечным, прочным, надежным и неприхотливым в обслуживании. Так вот, в большинстве случаев этим требованиям удовлетворяют нержавеющие дымоходы.

Такая большая популярность, которой пользуется на сегодняшний день дымоходы из нержавейки, объясняется его значительной устойчивостью к воздействию различных агрессивных веществ, выделяемых в процессе горения.

Чем отличается такой дымоход? Нержавеющая сталь представляет собой сплав стали с определенным содержанием хрома.
Ее высокие антикоррозийные свойства обеспечиваются пленкой из оксидов хрома, образующегося при взаимодействии с кислородом. Для производства этих труб используют материал с различным процентным содержанием хрома.

Какой дымоход лучше купить: советы специалиста

Трудно назвать один единственный идеальный дымоход, который будет актуальным во всех случаях. Поэтому эксперты рекомендуют опираться на особенности эксплуатации изделия. В этом контексте можно указать несколько достойных вариантов:

Дымок d115 – целесообразно ставить на дачах и в банях;
Феррум ф160 – идеально подходит для небольшого частного дома;
Vaillant – этот вариант будет прекрасным решением для отопительных котлов турбированного типа;
Offen Klr O-Block – интересное и эффективное решение для мансард;
Schiedel UNI – дорогостоящий вариант для коттеджей площадью выше 100 квадратов.

Достоинства и недостатки

Как и любое устройство, трубы этого вида имеют свои плюсы и минусы. Минусов у них мало, однако и они имеют значение:

немалая цена на составные детали конструкции;
относительно недолгий срок службы;
постепенная потеря герметичности вследствие перепадов температур.

Достоинства дымоходов с трубами типа сэндвич выделяют следующие:

Лёгкий и понятный монтаж. Это выгодно отличает такие дымовыводящие системы от устройств, монтаж которых требует вызова мастера.
Небольшие размеры труб.
Универсальность дымоходных труб, что могут уходить как в стены, так в потолок.
Множество слоёв, которые не дают скапливаться конденсату на трубах и выполняют функцию защиты от появления сажи.
Данному дымоходу не страшны воздействия химвеществ и агрессивных сред, что появляются в период их пользования.
Пожаробезопасность. Подобные дымоходы на сегодняшний день считаются самыми лучшими по данному параметру.

Для улучшения работы дымохода лучше установить регулятор тяги.

Особенности установки дымоотводящей трубы для дымоходов длительного горения

Один из недостатков конвекционных печей – подверженность образованию конденсата с выраженным запахом дегтя и горючими свойствами, который способен сильно испортить внешний вид дымохода и увеличить риск возникновения пожара. Дымоход должен по возможности минимизировать образование конденсата.

При монтаже сэндвича следует учитывать этот момент и производить монтаж «по конденсату», когда нижнее звено одевается на верхнее. Швы следует тщательно загерметизировать.

Для повышения теплоотдачи конвекционной печи в схему дымохода можно дополнительно включить экономайзер. Этот элемент обеспечивает расходование части тепловой энергии отработанных газов на обогрев воздуха внутри помещения.

Расчет дымохода

Чтобы теплосистема функционировала с максимальной отдачей, важно правильно рассчитать все параметры дымоотводящего канала

Длина дымохода. Вне зависимости от расположения, суммарная высота конструкции должна быть не менее 3 метров. Высота обеспечивает тягу в топке, при этом учитывается расположение дымохода относительно конька кровли.
Диаметр трубы. Здесь действует негласное правило, что сечение трубы должно быть в 10 раз меньше топочной камеры.

Также, принимается во внимание производительность Булерьяна. К примеру, теплоотдаче на уровне 300 Гкал/час будет наилучшим образом соответствовать дымоход диаметром 14 см

Способы установки

Существует два варианта прокладки дымохода: внешний и внутренний. Оба обеспечивают должную функциональность, а выбор в пользу того или иного способа зависит от условий конкретного проекта

Во внимание принимается сложность прохода через кровлю, стены и перекрытия, климатические условия, эстетическая привлекательность конструкции, затраты на реализацию проекта и т.п

Прокладка внутри дома(ДЫМОХОД №1). В обязательном порядке предусматривает проход через потолочное перекрытие и кровлю. Поскольку дымоход может разогреваться до 50-300°С (разброс обусловлен материалом трубы и наличием теплоизоляции), проходное отверстие должно обеспечивать противопожарную защиту. Для этих целей оставляется зазор 20-25 см, который заполняется негорючим материалом – керамзитом, асбестом и т.п. Длинный горизонтальный участок дымохода отрицательно скажется на уровне тяги. Его протяженность не должна превышать 3 метров.

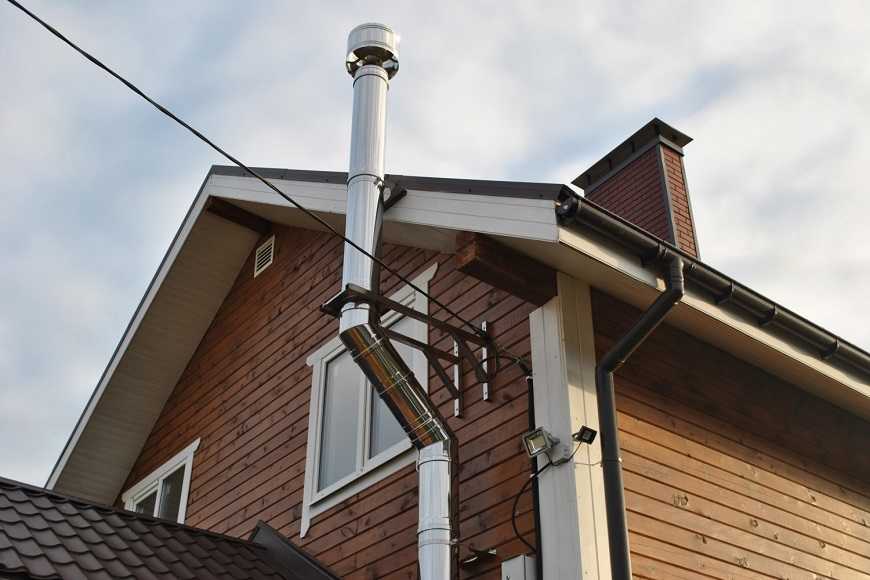

Наружная прокладка дымохода(ДЫМОХОД №2). В таком случае вывод трубы на улицу производится через стену. Для деревянных построек вывод делается по тем же правилам, что и для прохода через потолок или кровлю. Для кирпичных стен дополнительные зазоры не понадобятся. Некоторые предпочитают монтировать вывод дымохода на улицу через оконный проем. Крепление к стене производится при помощи хомутов. При значительном возвышении трубы над уровнем кровли стоит добавить растяжки. Тяжелый керамический дымоход потребует обустройства отдельного фундамента.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

«По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
«По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Какие трубы лучше

Недостатки кирпичных дымоходов:

Сложность монтажа. Кирпичные трубы выкладываются последовательно, работа занимает достаточно много времени. Качественно ее выполнить сможет только опытный мастер. Любительская работа может негативно сказаться на эффективности системы отвода продуктов горения.
Для установки кирпичного дымохода требуется перестройка крыши. Соответственно, он либо монтируется во время строительства здания, либо во время ремонта.
Дороговизна. Оплата работы мастера, закупка кирпича, цементного состава — все это довольно дорого обойдется.

Из-за этих недостатков постепенно отказываются от кирпичных конструкций. Противоположная ситуация с дымоходами из труб черного металла. Их монтаж отличается простотой. Еще можно отметить более низкую стоимость, если сравнивать с кирпичными изделиями. Если возникнет такая необходимость, стальной дымоход без проблем получится разобрать или отремонтировать. Для повышения его срока службы требуется теплоизоляция (прочитайте: «Как сделать теплоизоляцию дымовых труб и что при этом использовать»).

Применительно для газовых котлов используются коаксиальные дымоходные трубы. У них специальная форма, препятствующая образованию конденсата. Но они полностью несовместимы с твердотопливными котлами, поскольку у них закрытая камера сгорания.

Монтаж

Технологий монтажа дымоходных труб из керамики отечественного и зарубежного производства не отличаются, продукцию всегда снабжают аннотацией с подробным описанием последовательности работ. Сборка дымохода – сложная задача, качество исполнения которой влияет на пожаробезопасность и время его службы. Чтобы быть уверенным в правильности монтажа, лучше обратиться к профессиональным мастерам, которые выполнят работу быстрее и аккуратнее. Технология сборки дымохода из керамики выглядит следующим образом:

Под местом установки трубы заливают фундамент на глубину 30-50 см. Площадь фундамента должна быть на 20-30 см больше трубы. После застывания выполняют гидроизоляцию с помощью рубероида или обмазывания битумной мастикой.
Подготавливают густой раствор из цемента, песка и воды в емкости для замешивания. Стальную арматуру нарезают по 1,5 м.
Начинают сборку трубы с установки тройника с емкостью для сбора конденсата, через который контролируют состояние дымохода и прочищают.
После тройника устанавливают печной вкладыш. Каждый блок каркаса устанавливают на предыдущий, а трубу вставляют внутрь нижнего сегмента. Места стыка промазывают специальным термостойким составом. Чтобы с внешней стороны швы были ровными, излишки затирки удаляют тряпкой.
Соединение элементов керамического дымохода герметиком

Монтаж блоков каркаса
Когда высота блоков достигает 1,2-1,4 м, в отверстия вставляют прутья арматуры и заливают раствором так, чтобы не оставалось полостей. Если отверстия большого диаметра, используют сразу 2 прута.
Установка прутьев арматуры
Далее дымоход собирают по намеченной схеме, не забывая о ревизиях и тройниках. В местах прохождения трубой перекрытия не должно быть стыков между блоками. Эти участки снаружи дополнительно изолируют термостойким материалом.
Дымоход из керамики после завершения монтажа
Наружное утепление выполняют в местах прохождения трубы по улице и в неотапливаемых чердаках.
Участок трубы, выходящий на крышу, облицовывают клинкерным кирпичом или искусственным камнем. На оголовок надевают дефлектор.
Отделка шейки дымохода

Лучше выполнять монтаж керамического дымохода до начала отделки, до возведения стропильного каркаса. Это позволит без труда залить фундамент, упросить проведение канала чрез перекрытия или крышу. Однако, после окончания работ изменить место установки печи уже невозможно, поэтому тщательно планируйте, согласовывайте проект дымохода.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

составления проекта прокладки дымохода;
получения специального согласия органов контроля;
приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

https://youtube.com/watch?v=fVU8QIgaBc4

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.
