Механические разъёмные соединения медных труб

Сантехническая и другая практика отмечается использованием целого ряда способов создания разъёмных соединений, которые по надёжности и прочности не уступают паяным. При эксплуатации водопроводных и прочих систем, где используются медные трубы, встречаются монтажные фрагменты, где пайка меди невозможна в принципе. Для таких ситуаций как раз и применимы разъёмные механические соединения:

1. Конической развальцовкой.
2. Накатными канавками.
3. Связывающим обжимом.
4. Вставкой нажимом.

Рассмотрим технологические моменты каждого способа на случай применения для строительства систем медных трубопроводов.

Как паять медные трубы

Диаметр фитинга – от 6 до 108 мм. Они используются для монтажа отопительных, газовых или водопроводных систем при помощи твердого или мягкого припоя. Пайка является способом укладки магистрали трубопровода и реализуется при помощи флюсов, фитингов, паст и припоев.

Целесообразно рассмотреть все варианты спайки медных фитингов. Материал позволяет работать как с низкими, так и с высокими температурами, так как температура плавления меди

достигает тысячи градусов, а при высокотемпературном методе используется нагрев деталей до 750 оС.

Низкотемпературная методика

Мягкое соединение медными фитингами выполняют по такому алгоритму:

1. Осматриваются размеры стыков, выполняется калибровка при необходимости.
2. Из собираемых элементов удаляют полимерное защитное покрытие на нужную длину, снимаются заусеницы.
3. Чистят трубу и раструб от грязи. Раструб изнутри и трубу снаружи чистят щеткой по металлу до блеска, наносят флюс на внешнюю часть трубы.
4. Собирают гладкий конец и раструб, соединение разогревают газовой горелкой. Пламя должно быть равномерным.
5. Следят за тем, чтобы разогретые участки не касались других предметов.
6. В капилляры в одном месте вводят припой по диаметру.
7. Полученный шов зачищается для предотвращения коррозии.

Такая пайка медных фитингов может контролироваться зрительно. Испарение от флюса свидетельствует о температуре 200 оС, а красный цвет при накале дает температура до 600 оС.

Высокотемпературный метод

Работу выполняют при температуре от 450 оС, детали нагреваются на триста градусов больше. При выполнении процесса следят за тем, чтобы детали не перегревались, в противном случае металл смягчится. Накал следует ограничить при появлении вишневого темного цвета.

При соединении деталей с большим диаметром припой нужно подводить к двум противоположным местам. При соединении медных фитингов таким способом не нужно использовать флюс с фосфором. В остальном алгоритм аналогичен и гарантирует долговечное и надежное соединение.

Капиллярный метод

Эта методика основана на капиллярном эффекте, который провоцирует подъем жидкости по капилляру вопреки силе тяжести. Процесс реализуется при обеспечении дистанции между верхней и нижней точкой подъема жидкости.

Алгоритм выполнения следующий:

1. Прогревают место стыка газовой горелкой.
2. В зазор подают расплавленный припой, заполняющий его полностью ввиду капиллярного эффекта.
3. Дают стыку остыть.
4. Тщательно зачищают чистящим составом.

Таким путем соединяют не только медные фитинги, но и детали из черных металлов.

Какие фитинги лучше подходят для медных труб

Перед выбором фитингов для ваших сантехнических систем следует внимательно проанализировать схему прокладки отопления и водопровода и подсоединение к ним точек разбора воды, нагревательных агрегатов, радиаторов, трубопроводов теплого пола, узлов учета.

Затем следует оценить, есть ли у вас возможности для пайки медных труб либо только для монтажа при помощи фитингов:

1. Сварка дает максимально надежное и герметичное соединение.
2. Прессовое соединение — второе по надежности и герметичности.
3. Фитинги для пайки — относительно недорогие.

Если предстоит прокладка достаточно протяженных труб отопления и теплого пола, при выборе монтажа с помощью пайки можно немало сэкономить. Но для присоединения радиаторов и подключения к отопительному агрегату придется использовать компрессионные или пресс-фитинги. Монтаж более коротких водопроводных и газовых систем можно выполнить без сварки.

Советы по выбору

Перед выбором материалов следует начертить схему и рассчитать количество необходимых материалов.

При выборе медных изделий для пайки осмотрите их: если есть замятия, трещины — идите в другой магазин. Толщина стенки соединителя должна быть равна толщине стенки трубы или больше и равна толщине в сертификате или паспорте.

При выборе комплектующих из латуни или бронзы обратите внимание на вес изделия:

• Плотность бронзы — 7,8-8,7 т/м³.
• Плотность латуни — 8,3-8,7т/м³.

Для сравнения — плотность стали 7,85 т/м³.

Латунные и бронзовые изделия не должны казаться легкими. Соединитель с тонкими стенками будет ненадежен, лучше такой не покупать.

Второе — внешний вид резьбы. На ней не должно быть недорезанных витков, сколов, заусенцев, примятых мест. Неплохо попробовать скрутить между собой несколько видов фитингов с парной резьбой: если скручиваются плохо, значит, у всех фитингов этого бренда резьба нарезана не очень точно, производитель не слишком добросовестный, поищите другого.

Лучшие производители и примерная цена

Самые известные производители комплектующих к медным трубопроводам:

• Немецкая компания VIEGA — лидер по качеству.
• Сербская компания MAJDANPEK.
• Итальянская компания Tiemme.
• Компания SANHA, Германия.
• Компания MUELLER, США.

Доступная цена у изделий под пайку — от 40 рублей за муфту и 50 рублей за тройник ходовых диаметров 18-22 мм. Компрессионные и прессовые изделия дороже на порядок — муфта диаметром 22 мм стоит 400 рублей, уголок диаметром 25 ммх¾» на 90° стоит уже 400 рублей.

Три основных способа соединения

Перед тем как соединить отрезки медных труб, необходимо их нарезать в соответствии со схемой разводки и подготовить. Понадобится труборез или ножовка по металлу, трубогиб и напильник. А для зачистки торцов не помешает и мелкозернистая наждачная бумага.

Только имея на руках схему будущей трубопроводной системы, можно рассчитать необходимое количество расходных материалов. Нужно заранее определиться, где и какого диаметра трубы будут смонтированы. Необходимо четко понимать и то, сколько для этого потребуется соединительных элементов.

Вариант #1: Сварка медных труб

Для выполнения автоматизированной либо ручной сварки медных труб требуются электроды и газ для создания защитной среды (азот, аргон или гелий). Также понадобится сварочный аппарат на постоянном токе и в некоторых случаях горелка. Электрод может быть графитовым, вольфрамовым, медным или угольным.

Основной недостаток этой монтажной технологии – это существенные различия в характеристиках у получаемого шва и металла трубы. Они отличаются по химическому составу, внутренней структуре, электро- и теплопроводности. При неправильном выполнении сварки стык впоследствии может даже разойтись.

Из-за легирования меди в результате действия имеющегося в электроде раскислителя сварочный шов по многим параметрам сильно отличается от основного свариваемого металла

Сваркой медные трубы правильно соединить сможет только квалифицированный мастер. Здесь требуются определенные познания и навыки.

У этого варианта монтажа существует масса технологических нюансов. Если в планах все делать самому, а опыта работы со сварочным аппаратом нет, то лучше воспользоваться иным способом соединения.

Вариант #2: Капиллярная пайка

В бытовых условиях медные трубы сваркой сантехники соединяют редко. Это слишком сложное, требующее специализированных навыков и трудоемкое дело. Проще воспользоваться методом капиллярной пайки с применением газовой горелки или паяльной лампы.

Технология спаивания труб из меди припоем основана на капиллярном подъеме (просачивании) последнего после расплавления по зазору между двух прижатых металлических плоскостей

Пайка медных труб бывает:

• низкотемпературной – используются мягкие припои и паяльная лампа;
• высокотемпературной – применяются тугоплавкие сплавы и пропановая либо ацетиленовая горелка.

Особой разницы в конечном результате эти методы пайки медных труб не имеют. Соединение в обоих случаях получается надежным и прочным на разрыв. Шов при высокотемпературном способе получается несколько прочнее. Однако из-за высокой температуры струи газа из горелки повышается риск прожигания металла трубной стенки.

Припои используются на основе олова либо свинца с добавлением висмута, селена, меди и серебра. Однако если трубы паяются для системы подачи питьевой воды, то от свинцового варианта из-за его токсичности лучше отказаться.

Галерея изображений

Для реализации низкотемпературной сварки необязательно наличие спецоборудования и особых навыков исполнителя. Провести ее можно собственными силами

Выбор фитингов

При выборе фитингов для организации трубопровода отопительной, водопроводной или иной другой системы необходимо учитывать следующие факторы:

• вид устройства;
• назначение и размеры соединительного элемента.

Разновидности фитингов

Для соединения медных труб используются следующие виды фитингов:

• компрессионные;
• обжимные;
• резьбовые;
• под пайку.

Компрессионные фитинги позволяют получить разъемное соединение. Устройства состоят из следующих элементов:

• корпуса, который может быть изготовлен непосредственно из меди или иных металлов: латуни, бронзы и так далее;
• зажимного кольца, придающего соединению герметичность;
• накидной гайки, при помощи которой происходит фиксация соединения.

Соединительный элемент многоразового использования

Преимуществами использования компрессионных фитингов являются:

• простота установки. Для сборки трубопровода этими элементами не требуется специального оборудования и дополнительных навыков. Кроме этого монтаж фитинга производится в кратчайшее время;
• небольшая стоимость фитинга, особенно если применять устройства, изготовленные из латуни;
• возможность проведения ремонтных работ без замены.

Среди наиболее существенных недостатков фитингов такого типа можно отметить:

• невозможность установки на трубопроводах скрытого типа. Из-за невысокого уровня герметичности соединения и необходимости постоянной подтяжки накидной гайки компрессионные фитинги рекомендуется устанавливать исключительно на наружные трубопроводы;
• невозможность использования на трубопроводах, предназначенных для проведения газа и жидкостей, находящихся под высоким давлением (причина – невысокий уровень герметичности соединения).

При использовании соединительного элемента компрессионного типа несколько раз значительно снижается уровень надежности.

Обжимные фитинги позволяют получить более прочное и герметичное соединение, что значительно расширяет область их использования. Обжимной или пресс-фитинг состоит из:

• корпуса;
• резинового уплотнительного кольца, что и повышает герметичность;
• ограничителя, который чаще всего изготавливается из пластика;
• пресс-гильзы, необходимой для крепления.

Элемент трубопровода для получения герметичного соединения

К преимуществам фитингов под обжим можно отнести:

• получение максимально герметичного стыка за короткий срок;
• невысокая стоимость;
• возможность монтажа как в наземных, так и в скрытых трубопроводах.

Единственным существенным минусом пресс-фитингов является сложность монтажа, так как для установки такого типа элементов требуется специальное оборудование.

Простейшие соединительные элементы для трубопровода

Резьбовые фитинги – это простейшие соединительные элементы, состоящие из корпуса, на концах которого нарезана внутренняя или внешняя резьба.

Для герметизации соединения используются разные уплотнители: льняная нить, ФУМ-лента и так далее.

Фитинги под медную трубу, предназначенные под пайку, используются крайне редко, например, для изгиба трубопровода или присоединения дополнительного отвода. Состоит такой фитинг из корпуса, а для его установки требуется наличие газовой горелки.

Устройства, устанавливаемые методом пайки

В настоящее время наибольшей популярностью при сборке трубопроводов из меди пользуются компрессионные или пресс-фитинги.

Назначение и размеры фитингов

После выбора вида соединительного фитинга необходимо определиться с назначением устройства и его габаритными размерами.

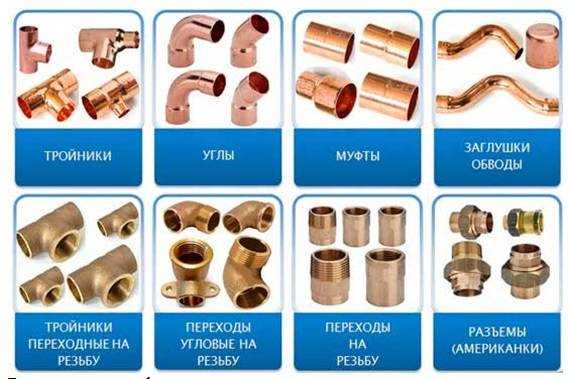

По назначению все фитинги подразделяются на следующие виды:

• отводы. Используются при необходимости изменения угла прохождения трубопровода для отопления, водоснабжения и так далее;
• тройники, которые устанавливаются в случае необходимости присоединения к трубопроводу дополнительной магистрали;
• крестовины. Основное отличие от тройников заключается в наличии дополнительного ввода/отвода;
• линейные фитинги. Преимущественно используются для увеличения длины трубопровода путем присоединения дополнительного отреза;
• заглушки. Позволяют перекрыть подачу проходящего в трубопроводе вещества на определенном участке.

Виды фитингов в зависимости от назначения

Выбор вида фитинга осуществляется в соответствии с разработанной схемой трубопровода.

При выборе соединительного узла для водопровода, газопровода, системы отопления и так далее также необходимо учитывать размеры фитингов. Диаметр соединительного элемента должен быть равен диаметру труб, используемых для организации трубопровода. Если устанавливается резьбовой фитинг, то также необходимо определить размеры (шаг) резьбы.

Разновидности

Потребителям доступны фитинги, имеющие разные размеры и формы (угольные, дуговые, тройники, заглушки, муфты). Благодаря такому широкому ассортименту всякий потенциальный покупатель может найти комплектующие, соответствующие всем требованиям. Способ крепления – это один из факторов, влияющий на вид фитинга. Соединители бывают нескольких видов.

Капиллярные

Капиллярные (под пайку) фитинги используются для фиксации металлических труб. Соединение происходит следующим образом: медную трубу вставляют в гильзу фитинга, затем оставшееся пространство заполняют флюсом и припоем. После этого их расплавляют специальной горелкой (паяльником), обеспечивая надежность всех образовавшихся соединений. Затем ждут остывания трубы и тщательно очищают ее поверхность.

Компрессионные

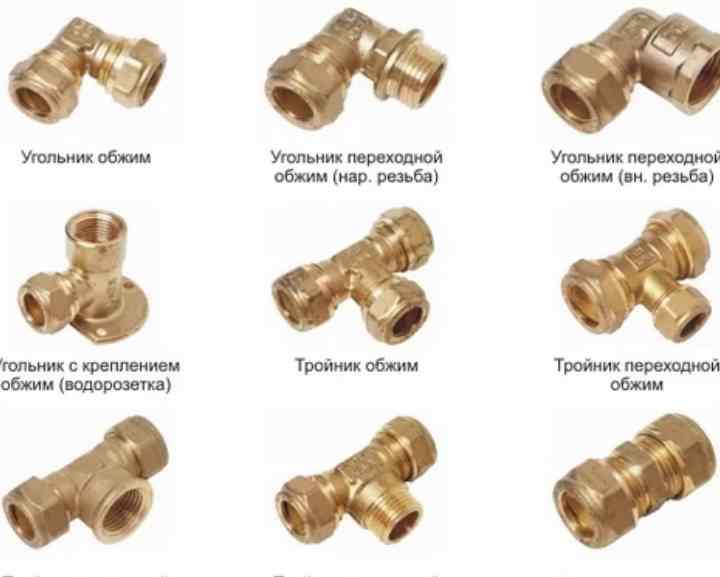

Их принято называть обжимными либо цанговыми, поскольку для их монтажа необходимо специальное обжимное кольцо. Для установки пайка не используется. Они отличаются неоспоримым достоинством: эти изделия могут применяться в тех местах, где установка других видов креплений невозможна (к примеру, из-за высокой пожароопасности).

Обжимные детали используются не только для бытовых работ, но и при монтаже коммуникаций на улице, даже для транспортировки ядовитых химических соединений. Они просты в установке, обеспечивают высококачественное, герметичное соединение, но периодически все стыки нужно проверять и подтягивать. По этой причине трубопроводы с использованием цанговых фитингов нельзя зашивать в пол и стены.

Обжимные модели производят в таких двух вариантах:

• прессовые;
• с фиксирующими кольцами.

Пресс-фитинги

Такие изделия созданы для неразъемного соединения, они применяются в случаях, когда нет возможности осуществить пайку. Они используются крайне редко для медных труб. Для их монтажа необходимо применение специального инструмента – пресс-машины. Соединение пресс-фитингами отличается прочностью и непроницаемостью. Монтаж не занимает много времени.

Пресс-фитинги можно использовать для соединения труб в толще стен. Соединение данными элементами более прочное (по сравнению с компрессионным фитингом), но из-за необходимости использования специального оборудования оно является более затратным в финансовом плане. Пресс-фитинги применяются, как правило, в массовом строительстве.

Пресс-фитинги бывают:

• тройными;
• обводными;
• прямыми;
• переходными – для соединения труб с разными диаметрами;
• угловыми.

Самофиксирующиеся

Самофиксирующиеся фитинги – это новинка на современном рынке. Данные элементы представляют собой механические устройства с системой внутренних колец, где одно из них имеет маленькие зубцы. При надавливании на кольцо специальным ключом эти зубцы фиксируют конструкцию. Такой тип соединения считается очень надежным и прочным, применять самофиксирующийся фитинг можно несколько раз. Снимаются они так же легко, как и устанавливаются – надавливанием ключа.

С резьбой

Модели с резьбой являются наиболее часто используемыми элементами крепления медных труб, поскольку при необходимости их можно легко заменить или использовать повторно

Из-за этой отличительной черты к стыку выдвигается важное требование: свободный доступ к месту соединения, чтобы ремонтным или демонтажным работам ничего не мешало. В фитингах данного вида есть наружная или внутренняя цилиндрическая резьба. Процесс соединения резьбовыми фитингами достаточно прост

Фитинг накручивают на трубу, соблюдая требование по полной герметичности стыка. Для этого необходимы специальные материалы: фум-лента, нить, резиновая или полимерная прокладка

Процесс соединения резьбовыми фитингами достаточно прост. Фитинг накручивают на трубу, соблюдая требование по полной герметичности стыка. Для этого необходимы специальные материалы: фум-лента, нить, резиновая или полимерная прокладка.

Соединение фитингом с резьбой надежно и долговечно, главное – это правильно провести все монтажные работы, нельзя забывать об уплотняющем материале. Обычно фитинги с резьбой применяют в жилых домах и дачах, садовых хозяйствах и частных постройках, где не всегда удобно выполнить сварку. По внешним признакам резьбовые фитинги разделяют на следующие типы:

• муфты;
• угольники;
• ниппели;
• заглушки;
• отводы.

Варианты стыковки труб из меди

При сборке отопления применяют различные методы монтажа. Так, стыковка медных труб производится разборным и неразборным методом. В первом случае используются фланцы, резьбовые крепления, фитинги, фиксирующиеся автоматически. При конструировании неразборной системы отопления прибегают к помощи прессования, пайки и сварки.

Сварочная стыковка

Давайте разберем процесс сварочного соединения медных труб. Такой прием стыковки применяется к трубам с диаметром от 108 мм. Толщина стенок отопительного материала  должна составлять не менее 1,5 мм. Производить сварочные работы, в данном случае, необходимо только встык, при этом надлежащая температура должна равняться 1084 градусам. Стоит добавить, что данный вариант установки отопления не рекомендуется производить своими руками.

На сегодняшний день строителями применяется несколько видов сварочных работ:

1. Газовая сварка с применением горелок ацетиленокислородного типа.
2. Сварка с плавящимися электродами, выполняемая в среде инертных газов – аргона либо гелия.
3. Сварка, при которой используются неплавящиеся электроды.

В большинстве случаев для стыковки элементов из меди используется дуговой метод сварки. Если трубы, которые планируется применять для сборки трубопровода, изготовлены из чистой меди, то здесь необходимо использовать неплавкие вольфрамовые электроды в среде аргона, азота или гелия. При сварке элементов из меди процесс должен проходить быстро. Это предотвратит образование на металлической основе трубы различных окислений.

Сварочная стыковка медных труб

Чтобы придать прочность такому соединению, по завершению стыковочных работ рекомендуется провести дополнительную проковку полученных соединений.

Соединение путем развальцовки

Случается, что применение сварочных горелок при монтаже отопительных систем создает некоторые неудобства. В этом случае рекомендуется прибегать к помощи развальцовки соединений медных труб. Данный метод монтажа получится разъемным, что сыграет положительную роль в случае вынужденной сборки отопления.

Операция такого рода потребует обязательного наличия приспособления для развальцовки. О том, как соединить трубы отопления путем развальцовки, мы постараемся подробно расписать далее:

1. для начала зачищается наконечник трубы для того, чтобы удалить с ее поверхности задиры и заусеницы, образовавшиеся при распиле материала;
2. на трубе фиксируется муфта;
3. далее трубу вставляют в зажимное устройство, с помощью которого производится дальнейшая развальцовка;
4. затем следует начать зажимать винт инструмента до той поры, пока угол торца трубы не достигнет 45 градусов;
5. после того, как область трубы будет готова к соединению, следует подвести к ней муфту и зажать гайки.

Более наглядно о процессе можно узнать из представленного видео.

Прессовочный метод соединения

Кроме всех вышеперечисленных методов монтажа труб отопления существует также и прием прессования. Для стыковки медных элементов в этом случае необходимо вставить до упора подготовленный ранее конец трубы в муфту. После этого потребуется применение гидравлического или ручного пресса, посредством которого осуществится фиксация труб.

Если отопление планируется собрать из толстостенных труб, потребуются пресс-фитинги со специальными обжимными гильзами. Данные элементы дают возможность обжать трубы и фитинги для отопления изнутри, в то время как наружные уплотнители дадут отличную герметичность конструкции.

Соединения резьбового типа

К сожалению, медных труб с резьбовыми соединениями на рынке найти невозможно, а потому для стыковки частей теплосистемы принято использовать фитинги, которые имеют накидную гайку.

Для стыковки медных труб с трубами из других материалов применяют бронзовые или латунные фитинги с резьбой. Их использование исключает возможность гальванической коррозии. В том случае, если трубы различаются по диаметру, прибегают к помощи специальных расширителей.

Учитывая виды применяемых на сегодняшний день уплотнений для отопительных систем из меди, существует два типа резьбовых соединений:

1. Уплотнения конического типа («американка»). Данные элементы рекомендуются для монтажа отопления в условиях высоких температурных показателей.
2. Соединения плоского типа. Такие материалы предусматривают в своей конструкции уплотнители, изготовленные из различных по цвету полимерных материалов. Прокладки раскрашиваются в разные цвета для обозначения температур, при которых можно работать с такими элементами.

Схема выполнения соединения медных труб

Общие сведения

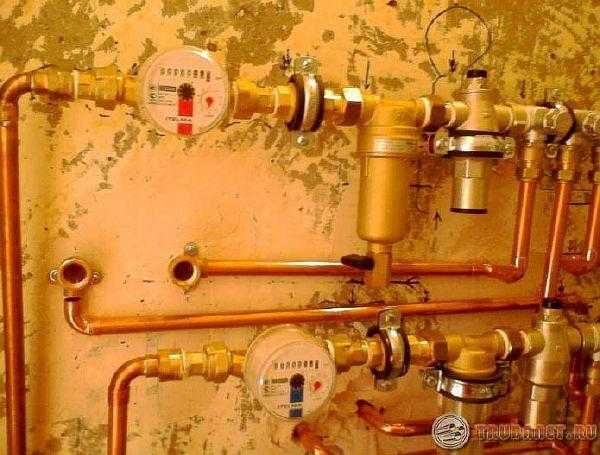

Оптимальным решением во время монтажа водопровода в городах является применение труб из данного материала. Медные изделия не подвержены образованию коррозии, имеют долгий срок службы.

Справка! Изделия монтируют разными методами: путем пайки, сварки, либо используя фитинги для медных труб под обжим.

Положительные и отрицательные характеристики изделий. Монтаж трубопроводов при помощи обжимных фитингов провести быстро и просто. Данный метод не требует применения высоких температур либо специального оборудования.

Способ укладки позволяет вести работы в труднодоступных местах, для этого нужны инструменты в виде:

1.гаечных ключей.

2.калибратора.

3.резака.

Время, требующееся для проведения работ, невелико, зато трубопровод получается с высоким уровнем герметичности, может служить долго.

К недостаткам элемента для соединения конструкции относят необходимость периодически устраивать проверку, если надо подтягивать фитинг.

Важно! Так как фитинги требуют постоянной проверки, их нельзя монтировать под бетонную стяжку. Детали рассчитаны для систем с малым давлением, так как крепление менее надежное, нежели у труб, соединенных пайкой. Детали рассчитаны для систем с малым давлением, так как крепление менее надежное, нежели у труб, соединенных пайкой

Детали рассчитаны для систем с малым давлением, так как крепление менее надежное, нежели у труб, соединенных пайкой.

Если применять во время соединения обжимные устройства, то конструкцию можно применять много раз.

Внимание! Места стыков поддаются разборке и сборке много раз, при этом прочность соединения будет постепенно снижаться

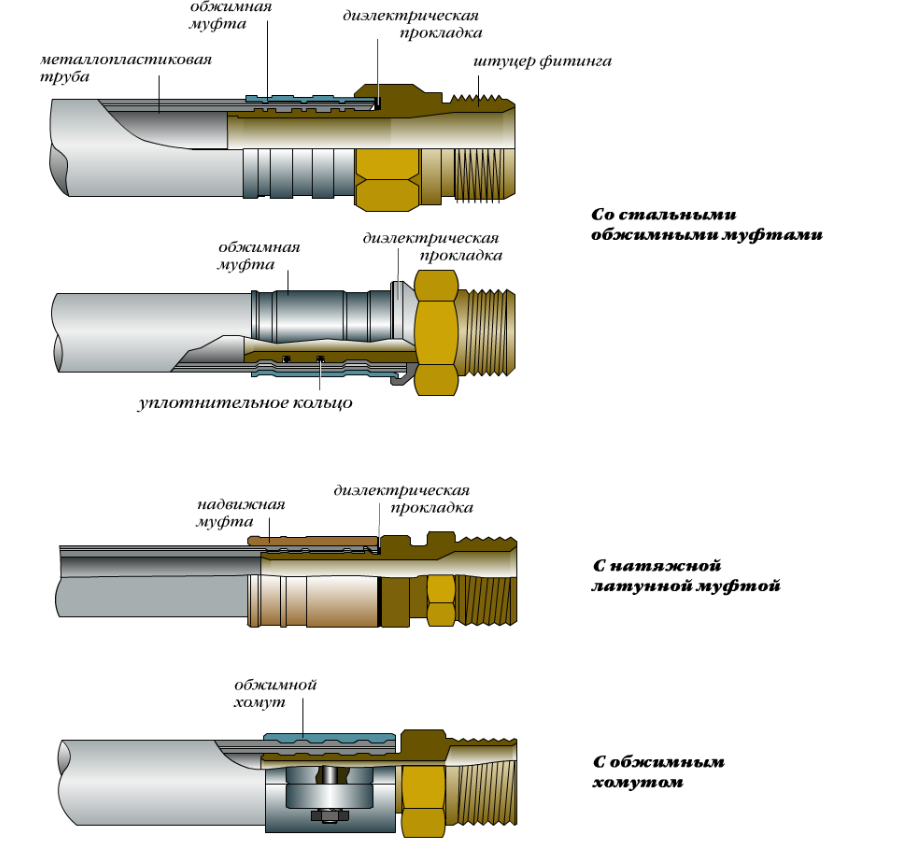

Конструкция

Соединители спроектированы таким образом, чтобы не допустить утечек рабочей жидкости или газа. Выделяют несколько видов фитингов, которые различаются формой и способом применения, но в целом конструкция разных типов схожа между собой и состоит из следующих элементов:

• корпуса;
• обжимного кольца;
• накидной гайки;
• уплотнительных колец (часто выполняются из этилен-пропилен-диен-каучука);
• ограничительного буртика;
• диэлектрической прокладки;
• штока, на который надевается труба.

Особенности конструкции позволяют устанавливать фитинг, не боясь утечек рабочего материала в местах соединений. Главное – подбирать надежные элементы, ориентируясь на вес, четкость маркировки, качество исполнения и репутацию производителя. Например, инженерные соединители торговой марки СТМ успели прекрасно зарекомендовать себя на рынке.

Виды обжимных фитингов по способу монтажа

Существует 2 типа соединений с использованием механического обжима, и соответственно различают столько же видов соединительных элементов.

Типы деталей:

1. Разъемные. Всегда монтируются открытым способом, ничем не прикрываются. Требуют периодического обслуживания. Собираются при помощи обжимных, компрессионных фитингов. К ним относятся цанговые и резьбовые модели, последние делятся на несколько групп, в зависимости от вида резьбы и способа ее нарезания. Цанговые конструкции называют условно-разъемными, так как они создают соединение, которое через некоторое время будет нуждаться в подтяжке.
2. Неразъемные. Выполняются, когда трубы предстоит закрыть, то есть смонтировать в пол или стену. Появились недавно и находят все более широкое применение. При этом виде монтажа используют пресс-фитинги.

Неразъемные пресс-фитинги

Неразъемные соединения монтируются специальными пресс-клещами, при этом используются пластические свойства меди. Сначала труба вставляется в пресс-фитинг, а затем производится обжим стыка. При этом конструкция фитинга деформируется так, что материал с уплотнительным кольцом создает герметичное соединение. Чтобы результат был качественным, усилие на клещах должно быть выше 30 кН.

Для герметизации сборки внутри гильзы в специальной канавке производится установка уплотнительного кольца из специального полимера. Такое соединение выдерживает давление, как и паяное, но при этом его элементы могут вращаться без потери герметичности.

Различать детали по назначению можно по маркерам разного цвета:

• голубой или красный – водоснабжение (питьевое или промышленное);
• зеленый – отопительные системы;
• желтый – для газопровода;
• желто-голубой — для система перемещения газов и воды.

Уплотнители тоже помечают цветом, например, черный — для воды, а желтый — для газа.

Цены на фитинги для медных труб

фитинг компрессионный для медных труб

Разъемные компрессионные соединения

Разъемные фитинги (также они называются резьбовыми или цанговыми) являются самым дорогим видом соединителей для металлопластиковых труб. Такая конструкция может много раз разбираться и собираться.

Состав:

• латунный корпус,
• обжимное кольцо;
• уплотнительная резиновая прокладка.

Соединительные элементы для разъемных соединений по устройству очень напоминают подобные детали для металлопластиковых труб, только в них отсутствует внутренний шток. Сборка производится при помощи гаечных ключей.

Все сборочные элементы для разъемных сетей, согласно европейской классификации, могут быть следующих типов — А и В.

Типы обжимных компрессионных фитингов – А и В

Маркировка типа наносится на изделие латинскими буквами А и В

При покупке нужно обращать на это внимание

Подбирать изделия следует в зависимости от того, какой вид трубопровода будет монтироваться:

1. Тип А используется только при монтаже надземных трубопроводов из полутвердых сортов меди.
2. Тип В может применяться при монтаже надземных и подземных трубопроводов. Подходит только для толстостенных труб, изготовленных из мягких или полутвердых сортов меди.

Технические отличия медных труб

В соответствии с Государственным стандартом существуют такие виды измерения медных труб:

• Метрическое;
• Дюймовое.

Медные трубы для отопления

Труба медная метрическая имеет высокую стойкость к пониженным температурам, поэтому может выдержать прохождение любых сред. Трубы, предназначенные для систем водопровода, отопления, кондиционирования, холодильного оборудования маркируются в дюймах.

Диаметры метрических труб измеряются с наружной стороны, а дюймовых — с внутренней.

Для того чтобы правильно перевести дюймы в миллиметры, существует специальная таблица. Таблица предполагает точный расчет, так как в ней сведены:

• Значения в дюймах;
• Внешний диаметр в мм;
• Эквивалентный диаметр.

По способу производства медные изделия бывают:

• Холоднокатаные;
• Прессованные;
• Тянутые.

Капиллярная медная трубка имеет круглое сечение и производится методом холодной деформации (тянутая). Капиллярная трубка применяется в:

• Системах охлаждения (промышленное и бытовое холодильное оборудование);
• Системах кондиционирования;
• Гелиосистемах.

Капиллярные медные трубки

Также капиллярная трубка широко применяется в таких областях:

• Энергетики;
• Приборостроения;
• Судостроительства;
• Химической отрасли.

Капиллярная трубка производится с разным наружным и внутренним диаметром.

При изготовлении продукции производители ее маркируют, где указывают следующие параметры:

• Плотность;
• Гранично допустимую температуру плавления;
• Коэффициент теплопроводности;
• Коэффициент шероховатости.

Трубам, которые имеют невысокий коэффициент теплопроводности, не нужна дополнительная теплоизоляция. Коэффициент шероховатости определяет степень гладкости внутренней поверхности изделий. Чем она выше, тем меньше будет отложений и дольше строк службы труб.

В зависимости от внешнего исполнения медная трубка может быть:

• Хромированная;
• Оребренная.

Хромированная трубка имеет более привлекательный вид, поэтому выпускается большинством современных производителей.

Хромированная медная труба

Хромированная медь отличается отменными прочностными характеристиками, она используется в пищевой и мебельной промышленности. Оребренные изделия являются великолепным и герметичным теплообменником.

Достоинства и минусы этих деталей

Соединять трубопроводы фитингами под обжим очень легко. При таком способе не понадобиться использовать высокую температуру, или брать в работу специальное оборудование.

Так укладывают трубы даже в местах трудного доступа. Такая работа нуждается в следующих инструментах:

• Гаечный ключ;
• Калибратор;
• Резак.

Если сравнить время и затраты труда на эту работу, то они небольшие. А проложенный трубопровод выходит герметичным и, служащим длительное время.

Но, как бы ни была хороша такая система, она все-таки имеет недостатки. Фитинг под обжим необходимо постоянно проверять и подтягивать. По этой причине, их не рекомендуют укладывать под бетон.

А еще эти детали рассчитывают на работу системы с невысоким давлением. Если сравнивать их надежность с пайкой, то у данных фитингов она меньше.

Соединение, смонтированное с обжимными фитингами, становится конструкцией, которую используют многократно.

https://youtube.com/watch?v=z0YhZ7c80hI
