Схема, устройство и принцип работы генератора переменного тока

Электрические генераторы

Устройство простейшего генератора

Простейший генератор представляет собой обыкновенную прямоугольную рамку, которая размещена между магнитами с разными полюсами. Для снятия напряжения с вращающейся рамки используют токосъемные кольца.

В автомобилестроение используют электромагниты – катушки индуктивности или обмотки медного провода. При прохождении электрического тока через обмотку, последняя насыщается электромагнитными свойствами. Для возбуждения обмотки используется аккумуляторная батарея.

Устройство автомобильного генератора переменного тока

Автомобильный генератор состоит из корпуса с крышками, в которых имеются отверстия для вентиляции. Ротор устанавливается в подшипниках 2 и вращается в них. Привод ротора осуществляется путем ременной передачи (ремень одевается на шкив). Ротор выступает электромагнитом (обмоткой). Ток на обмотку поступает с помощью двух медных колец и графитных щеток, которые соединены с электронным регулятором. Электронный реле регулятор отвечает за напряжение на выходе, которое должно находиться в пределах 12 Вольт вне зависимости от частоты вращения шкива привода генератора. Реле регулятор может встраиваться в корпус, а может находиться отдельно.

Статор – представляет собой три медные обмотки, которые соединяются в треугольник. К точкам соединения обмоток подключается выпрямительный мост, который состоит из 6 полупроводниковых диодов, которые служат для преобразования переменного напряжения в постоянное.

Генера́тор (с латыни generator означает «производитель») — устройство, что вырабатывает электроэнергию, производит продукты или преобразует один вид энергии в другой.

Автомобильный генератор — устройство, которое преобразует механическую энергию вращения коленчатого вала двигателя автомобиля в электрическую.

Автомобильный генератор применяется для питания потребителей электроэнергии, таких как система зажигания, приборы освещения, бортовой компьютер автомобиля, системы диагностики, а также для зарядки аккумуляторной батареи (АКБ).

От надежности работы генератора зависит бесперебойность работы остальных систем автомобиля и других его компонентов. Мощность современного автомобильного генератора составляет 1 кВт.

Принцип работы автомобильного генератора

Первые автомобильные генераторы были генераторы постоянного тока. Они требовали много внимания к себе, что обуславливалось частым обслуживанием и контролем работы устройства.

Затем был придуманы диодные выпрямители, что значительно увеличило ресурс работы генератора и увеличило срок его работы. Генераторы с диодными выпрямителями тока стали называться генераторами переменного тока. На производство генератора переменного тока уходило меньше материалов, соответственно он стал легче и значительно меньше, а КПД вырос, обеспечивая более стабильный ток на выходе.

В современных иномарках используют синхронные трехфазные генераторы переменного тока, а в качестве выпрямителя – трехфазный выпрямитель Ларионова.

От поворота ключа до выдачи напряжения…

Во время поворота ключа замка зажигания в рабочее положение питание подается на обмотку возбуждения и генератор начинает отдавать ток в нагрузку. За управление током в обмотке возбуждения отвечает стабилизатор напряжения, который входит в щеточный узел генератора. Питание стабилизатора напряжения осуществляется от выпрямителя.

Ротор генератора приводится во вращение от коленчатого вала через шкив посредством клинового ремня. В обмотке возбуждения создается электромагнитное поле, которое индуцирует электрический ток в фазовых обмотках статора.

Выдаваемый ток – скачкообразный и зависит от частоты вращения коленчатого вала двигателя, поэтому для его стабилизации применяется стабилизатор напряжения.

Напряжение бортовой сети в работающей системе должно находится в пределах 13,8-14,2 В, что обеспечит нормальную подзарядку АКБ.

На крупногабаритных автомобилях используются автомобильные генераторы повышенной мощности 24 В.

Силовые характеристики и применимость розеток для бытовых целей

Итак, на розетке будет написано, допустим: C (CEE 7/16) (Евророзетка без заземления) или F (CEE 7/4) (евророзетка с заземлением) IP44 (для ванной самое то), AC (~) 220В 50Гц. Например — «IP44 AC 230V CEE7/4 50 Hz». Или «IP44 ~ 230В CEE7/4 50 Гц».

На этой же розетке будут ещё два обозначения, точнее три. Одно из них это изображение на принципиальной схеме, которые мы разместили выше. Эта пиктограмма может и отсутствовать, она не обязательна для указания, какой ток в розетке, постоянный или переменный

, и вообще для чего эта розетка, но многие производители (честь им и хвала за это) помогают простым покупателям принять решение.

Ещё на розетке может быть нанесена маркировка «неразъёмного соединения». Или «розетка, вынимаемая с удлинителем» или «съёмная». Не делайте круглые глаза — мы и сами были в шоке. Поясним по порядку — неразъёмное соединение это защита от детей. Особые способы так воткнуть вилку в розетку, что знающий секрет вынет, а дети не смогут. Съёмная розетка, как правило, напольного монтажа (фото в начале статьи), которая может быть закрыта при необходимости, а если нужно вынута из гнезда. Её место займет элемент типа «плинтус» и до следующего раза никто не догадается, что там можно установить розетку.

Розетка, «вынимаемая с удлинителем»

— новая модная штучка. Вы втыкаете вилку прибора, поворачиваете гнездо розетки и вытаскиваете её, эдакий удлинитель, скрытый в стене. Неразъёмные розетки снабжены секретками от поворотного гнезда до конструктивных элементов штепселя. Мы не приводим пиктограмм, поскольку пока, собственно говоря, и стандарта нет на такую экзотику.

Но на любой розетке обязательно будет обозначение — 10А. Или 6А, или 16А, или 32А. Это сила тока, допустимая для конечного прибора на этом участке Вашей энергосети. Обозначение постоянного и переменного тока в этом случае не имеет значения, важнее понимать итоговую суммарную мощность приборов, которые могут быть включены в эту розетку

Нам может быть возразит профессионал, что тут нет вопросов, но мы всё-таки повторим — не важно, какой в розетке ток переменный или постоянный,

допустимая сила тока — одна из важнейших характеристик

Выбор генератора

При выборе генератора нужно начать с определения необходимой мощности. Этот вопрос не так прост, как кажется, поскольку потребители в цепях переменного тока имеют как активное (омическое) сопротивление, так и реактивное (емкостное и индуктивное), а также зачастую до выхода на рабочий режим имеют энергопотребление значительно больше номинального.

Простейший пример: нам нужен переносной генератор, от которого мы запитаем перфоратор мощностью 800 Вт. Его электродвигатель имеет значительную индуктивную составляющую сопротивления, которая при расчете энергопотребления описывается так называемым коэффициентом мощности, обозначаемым как cosφ. Если для нагрузки, не обладающей реактивным сопротивлением, он равен единице, то с ростом емкости либо индуктивности нагрузки растет. Кроме того, нельзя забывать и то, что сам генератор имеет значительную индуктивность.

Именно из-за индуктивного сопротивления обмоток генератора его мощность обозначается не в ваттах, а в вольт-амперах при заданном коэффициенте мощности: например, бензогенератор мощностью 5 кВА при собственном cosφ=0,8 реально имеет максимальную мощность 4 кВт.

Таким образом, при необходимости запитать 800-ваттный электродвигатель с собственным cosφ=0,5 нам потребуется генератор, способный длительно отдавать мощность 1600 Вт, то есть его пиковая мощность, обозначаемая в характеристиках, должна быть в полтора-два раза больше. С учетом же потерь в самом генераторе для нашего перфоратора придется приобрести бензогенератор на 4 кВА.

В то же время, если нам нужно будет запитать от этого же генератора освещение и электрообогреватель (потребители, не имеющие реактивного сопротивления), их суммарная мощность сможет быть в два раза больше при той же нагрузке на сам генератор.

Далее определимся со временем работы генератора. Как уже говорилось, для длительной работы предпочтительнее дизельный силовой агрегат — поэтому рассматривая агрегат для постоянного обеспечения энергией здания (частного дома или небольшого цеха), стоит рассмотреть этот вариант, особенно с учетом вышеописанного расчета требуемой мощности генератора — бензиновый агрегат окажется слишком прожорливым. Поскольку постоянный контроль над длительно работающим генератором осуществлять будет невозможно, он обязательно должен оснащаться защитным устройством, глушащим двигатель при падении уровня моторного масла либо его давления.

В ряде случаев (необходимость частой транспортировки, особенно ручной) меньшая масса бензогенератора может оказаться более важным фактором, чем экономичность дизельного. Также бензиновый агрегат является более предпочтительным вариантом для кратковременной эксплуатации — в этом случае экономичность и ресурс играют значительно меньшую роль, чем цена самой установки.

Для аварийного снабжения дома электроэнергией стоит рассмотреть вариант подключения к газовой сети генератора, рассчитанного на использование природного газа.

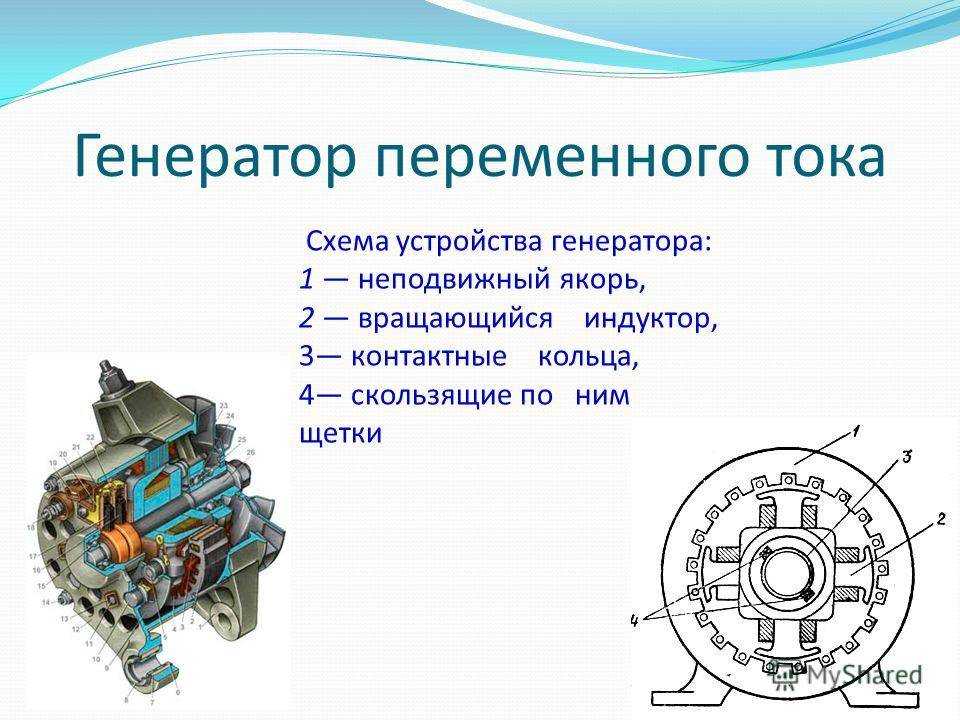

Генераторы переменного тока

Генераторы переменного тока позволяют получать большие токи при достаточно высоком напряжении. В настоящее время имеется несколько типов индукционных генераторов.

Они состоят из электромагнита или постоянного магнита, создающие магнитное поле, и обмотки, в которой индуцируется переменная ЭДС. Так как ЭДС, наводимые в последовательно соединенных витках, складываются, то амплитуда ЭДС индукции в рамке пропорциональна числу витков в ней. Она пропорциональна также амплитуде переменного магнитного потока через каждый виток. Для получения большого магнитного потока в генераторах применяют специальную магнитную систему, состоящую из двух сердечников, сделанных из электротехнической стали. Обмотки, создающие магнитное поле, размещены в пазах одного из сердечников, а обмотки, в которых индуцируется ЭДС, — в пазах другого. Один из сердечников (обычно внутренний) вместе со своей обмоткой вращается вокруг горизонтальной или вертикальной оси. Поэтому он называется ротором.

Неподвижный сердечник с его обмоткой называют статором. Зазор между сердечниками статора и ротора делают как можно меньшим. Этим обеспечивается наибольшее значение потока магнитной индукции. В больших промышленных генераторах вращается электромагнит, который является ротором, в то время как обмотки, в которых наводится ЭДС, уложены в пазах статора и остаются неподвижными.

Подводить ток к ротору или отводить его из обмотки ротора во внешнюю цепь приходится при помощи скользящих контактов. Для этого ротор снабжается контактными кольцами, присоединенными к концам его обмотки. Неподвижные пластины — щетки — прижаты к кольцам и осуществляют связь обмотки ротора с внешней цепью. Сила тока в обмотках электромагнита, создающего магнитное поле, значительно меньше силы тока, отдаваемого генератором во внешнюю цепь. Поэтому генерируемый ток удобнее снимать с неподвижных обмоток, а через скользящие контакты подводить сравнительно слабый ток к вращающемуся электромагниту. Этот ток вырабатывается отдельным генератором постоянного тока (возбудителем), расположенным на том же валу.

В маломощных генераторах магнитное поле создается вращающимся постоянным магнитом. В таком случае кольца и щетки вообще не нужны. Появление ЭДС в неподвижных обмотках статора объясняется возникновением в них вихревого электрического поля, порожденного изменением магнитного потока при вращении ротора.

Обмотки возбуждения синхронных генераторов бывают двух типов: с явнополюсными и неявнополюсными роторами. В генераторах с явнополюсными роторами полюса, несущие обмотки возбуждения, выступают из индуктора. Генераторы такого типа рассчитаны на сравнительно низкие частоты вращения, для работы с приводом от поршневых паровых машин, дизельных двигателей, гидротурбин. Паровые и газовые турбины используются для привода синхронных генераторов с неявнополюсными роторами. Ротор такого генератора представляет собой стальную поковку с фрезерованными продольными пазами для витков обмотки возбуждения, которые обычно выполняются в виде медных пластин. Витки закрепляются в пазах, а поверхность ротора шлифуется и полируется для снижения уровня шума и потерь мощности, связанных с сопротивлением воздуха.

Обмотки генераторов по большей части делают трехфазными — на выходных зажимах генератора вырабатываются три синусоидальных напряжения переменного тока, поочередно достигающих своего максимального амплитудного значения. В механике редко встречается подобное сочетание движущихся частей, которые могли бы порождать энергию столь же непрерывно и экономично.

Мощные синхронные генераторы охлаждаются водородом. Современный генератор электрического тока — это внушительное сооружение из медных проводов, изоляционных материалов и стальных конструкций. При размерах в несколько метров важнейшие детали генераторов изготовляются с точностью до миллиметра.

Инверторные генераторы

Производство электрической энергии осуществляется аналогично, как на любой классической модели генератора. В первую очередь производится выработка переменного тока. Он выпрямляется и подается на инверторный узел, а затем преобразуется опять в переменный, только с необходимыми техническими параметрами.

В основе агрегата используется электронный модуль, включающий в себя:

  • выпрямительный узел;
  • микропроцессорное устройство;
  • преобразовательный механизм.

По типу выходного напряжения инверторные агрегаты могут разделяться на:

  1. Прямоугольные. Такой вид устройств считается наиболее дешевым. Его энергии хватит только для запитки электроинструментов и маломощных приборов.
  2. Устройства с трапецеидальным сигналом. Могут использоваться для питания большинства электроприборов, кроме высокочувствительной техники. Стоимость таких агрегатов средняя.
  3. Устройства, работающие с синусоидальным напряжением. Такие генераторы характеризуются стабильными характеристиками и подходят для большинства электрических приборов.
  1. Прямоугольные. Такой вид устройств считается наиболее дешевым. Его энергии хватит только для запитки электроинструментов и маломощных приборов.
  2. Устройства с трапецеидальным сигналом. Могут использоваться для питания большинства электроприборов, кроме высокочувствительной техники. Стоимость таких агрегатов средняя.
  3. Устройства, работающие с синусоидальным напряжением. Такие генераторы характеризуются стабильными характеристиками и подходят для большинства электрических приборов.

Инверторные агрегаты могут функционировать без перерыва либо промежутками. В качестве объектов потребления энергии обычно выступают учреждения, где нельзя допустить перепадов напряжения.

Основные преимущества инверторных установок:

  • маленькие размеры и масса;
  • низкий расход горючего в результате регулировки выработки определенного объема электричества, необходимого в конкретный момент времени;
  • инверторные агрегаты могут функционировать в течение короткого временного интервала с перегрузкой.

Минусы:

  • высокая стоимость устройств по сравнению с классическими вариантами генераторных установок;
  • повышенная чувствительность к температурным изменениям в электронной составляющей;
  • невысокий уровень мощности установки;
  • дорогостоящий ремонт электронного модуля при его поломке.

Использование инверторных устройств актуально в случае, когда требуемая величина мощности составляет не больше 6 кВт. Если агрегат будет использоваться на постоянной основе, то лучше отдать предпочтение классическому типу.

Канал «Garage КАХОВКА» протестировал бензиновую установку инверторного класса от производителя «ПилоД».

Способы возбуждения синхронных генераторов

Самым распространенным способом создания основного магнитного потока синхронных генераторов является электромагнитное возбуждение, состоящее в том, что на полюсах ротора располагают обмотку возбуждения, при прохождении по которой постоянного тока, возникает МДС, создающая в генераторе магнитное поле. До последнего времени для питания обмотки возбуждения применялись преимущественно специальные генераторы постоянного тока независимого возбуждения, называемые возбудителями В

(рис. 1.3, а). Обмотка возбуждения (ОВ ) получает питание от другого генератора (параллельного возбуждения), называемого подвозбудителем (ПВ ). Ротор синхронного генератора, возбудителя и подвозбудителя располагаются на общем валу и вращаются одновременно. При этом ток в обмотку возбуждения синхронного генератора поступает через контактные кольца и щётки. Для регулирования тока возбуждения применяют регулировочные реостаты, включаемые в цепи возбуждения возбудителяr 1 и подвозбудителяr 2 . В синхронных генераторах средней и большой мощности процесс регулирования тока возбуждения автоматизируют.

В синхронных генераторах получила применение также бесконтактная система электромагнитного возбуждения, при которой синхронный генератор не имеет контактных колец на роторе. В качестве возбудителя в этом случае применяют обращенный синхронный генератор переменного тока В

(рис. 1.3, б). Трехфазная обмотка2 возбудителя, в которой наводится переменная ЭДС, расположена на роторе и вращается вместе с обмоткой возбуждения синхронного генератора и их электрическое соединение осуществляется через вращающийся выпрямитель3 непосредственно, без контактных колец и щёток. Питание постоянным током обмотки возбуждения1 возбудителя В осуществляется от подвозбудителяПВ – генератора постоянного тока. Отсутствие скользящих контактов в цепи возбуждения синхронного генератора позволяет повысить её эксплуатационную надёжность и увеличить КПД.

В синхронных генераторах, в этом числе гидрогенераторах, получил распространение принцип самовозбуждения (рис. 1.4, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупроводниковый преобразователь ПП

преобразуется в энергию постоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счёт остаточного магнетизма машины.

На рис. 1.4, б представлена структурная схема автоматической системы самовозбуждения синхронного генератора (СГ

) с выпрямительным трансформатором (ВТ ) и тиристорным преобразователем (ТП ), через которые электроэнергия переменного тока из цепи статораСГ после преобразования в постоянный ток подаётся в обмотку возбуждения. Управление тиристорным преобразователем осуществляется посредством автоматического регулятора возбужденияАРВ , на вход которого поступают сигналы напряжения на входеСГ (через трансформатор напряженияТН ) и тока нагрузкиСГ (от трансформатора токаТТ ). Схема содержит блок защиты (БЗ ), обеспечивающий защиту обмотки возбуждения (ОВ ) от перенапряжения и токовой перегрузки.

Мощность, затрачиваемая на возбуждение, обычно составляет от 0,2 до 5 % полезной мощности (меньшее значение относится к генераторам большой мощности). В генераторах малой мощности находит применение принцип возбуждения постоянными магнитами, расположенными на роторе машины. Такой способ возбуждения даёт возможность избавить генератор от обмотки возбуждения. В результате конструкция генератора существенно упрощается, становится более экономичной и надёжной. Однако, из-за высокой стоимости материалов для изготовления постоянных магнитов с большим запасом магнитной энергии и сложности их обработки применение возбуждения постоянными магнитами ограничено машинами мощностью не более нескольких киловатт.

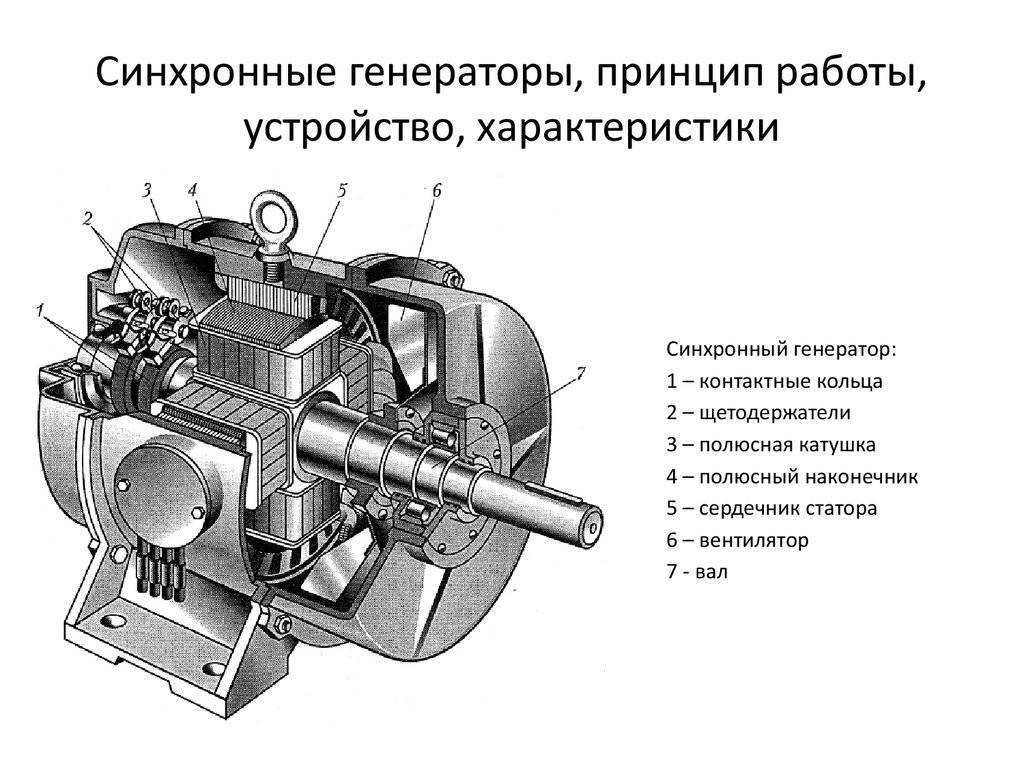

Синхронные генераторы

составляют основу электроэнергетики, так как практически вся электроэнергия во всём мире вырабатывается посредством синхронных турбо- или гидрогенераторов. Так же синхронные генераторы находят широкое применение в составе стационарных и передвижных электроустановок или станций в комплекте с дизельными и бензиновыми двигателями.

Реакция якоря

Концевой выключатель двери

В обмотках статорного элемента при присоединении выхода с наружной нагрузкой начинает протекать электроток. Образующееся при этом силовое магнитное поле совмещается с полем, что формируется роторным элементом. Такое взаимодействие полей именуется реакцией якоря.

Реакция якоря в СГ при разнородных видах нагрузки

При активной нагрузке электроток и ЭДС имеют одни и те же фазы. Предельная сила электротока проявляется в тот момент, когда полюса роторного элемента находятся на противоположной стороне от якорных обмоток. Главный магнитный поток и второстепенный поток, который формируется во время реакции якоря, перпендикулярны друг другу, а при сопоставлении формируют увеличенный итоговый поток, что увеличивает в тот момент ЭДС.

Нагрузка индуктивного вида, имея потоки, направленные навстречу друг к другу, наоборот, приводит к значительному снижению электродвижущей силы.

Нагрузка емкостного типа вызывает совмещение потоков, движущихся в одну сторону, итог – увеличение ЭДС.

Любое повышение нагрузки увеличивает влияние реакции якоря на выходное электронапряжение, которое из-за этого изменяется в ту или иную сторону, что крайне нежелательно в электросетях. Практично такой процесс можно контролировать: просто изменять возбудитель, что снизит уровень влияния реакции якоря на главное силовое поле.

Три фактора, влияющие на качество эксплуатации электрогенераторов

На что нужно обратить внимание при выборе электрогенератора? Это три основные вещи – мощность, вид нагрузки и вид используемого топлива. 1. Мощность электрогенератора

Чтобы правильно подобрать этот параметр генератора, нужно рассчитать суммарную мощность, потребляемую всеми электроприборами вашего дома. Нужно взять во внимание то, что нагрузка от потребителей бывает двух видов: это активная (лампочка, бытовые электроприборы, не имеющие электродвигателей) и реактивная (холодильник, кондиционер, насос, сварочный аппарат, болгарки, дрели, в общем, все потребители, имеющие электрические двигатели или высокий пусковой ток)

Мощность электрогенератора. Чтобы правильно подобрать этот параметр генератора, нужно рассчитать суммарную мощность, потребляемую всеми электроприборами вашего дома

Нужно взять во внимание то, что нагрузка от потребителей бывает двух видов: это активная (лампочка, бытовые электроприборы, не имеющие электродвигателей) и реактивная (холодильник, кондиционер, насос, сварочный аппарат, болгарки, дрели, в общем, все потребители, имеющие электрические двигатели или высокий пусковой ток)

1. Мощность электрогенератора. Чтобы правильно подобрать этот параметр генератора, нужно рассчитать суммарную мощность, потребляемую всеми электроприборами вашего дома

Нужно взять во внимание то, что нагрузка от потребителей бывает двух видов: это активная (лампочка, бытовые электроприборы, не имеющие электродвигателей) и реактивная (холодильник, кондиционер, насос, сварочный аппарат, болгарки, дрели, в общем, все потребители, имеющие электрические двигатели или высокий пусковой ток)

Чтобы рассчитать полную мощность потребителей, нужно подсчитать суммарную мощность с учетом всех коэффициентов и небольшого запаса. Примерно это выглядит так.

Рполная = Р1xК1+Р2xК2+ … +РnxКn.
Где K – коэффициент, учитывающий пусковую мощность потребителя.
Коэффициент активной нагрузки для бытовых электроприборов составляет 1-1,3. Для электрических потребителей с реактивной составляющей этот коэффициент условно принимается равным 3.

Электрогенератор газовый бытовой фото

Сумма всех вместе взятых нагрузок и будет определять мощность необходимой вам электростанции, плюс 15% нужно заложить «про запас», поскольку со временем количество электрооборудования имеет свойство увеличиваться. Многие потребители (приборы, в цепь которых включены асинхронные электродвигатели, например, холодильники, электроинструменты) при пуске могут потреблять намного больше электроэнергии, чем указанная в паспортных данных мощность. Если речь идет о дизельной электростанции с заведомо большим запасом мощности, помните, что минимально допустимая нагрузка не может быть меньше 30% мощности электрического генератора.

Бытовой электрогенератор фото

2. Вид нагрузки на электрогенератор. Всем нам известно, что напряжение в сети может быть 220В (230В) и 380В (400В). Бытует мнение, что трехфазные (380В) бытовые электрогенераторы предпочтительнее в виду своей универсальности. Они могут выдавать в сеть как 380В, так и 230В. Но если в ваши планы не входит подключение трехфазных потребителей, то лучше остановиться на однофазной (230В) электростанции.

Электростанция мощностью 6кВт/400В выдает на каждую фазу по 2 кВт, этого может оказаться мало для работы вашего оборудования. В таком случае придется учесть данный нюанс при монтаже электропроводки (часть потребителей посадить на одну фазу, еще часть на другую).

Как выбрать электрогенератор для дома или дачи

3. Используемое топливо. Что выбрать? Дизельную электростанцию или бензогенератор? Бытует мнение, что при потребляемой мощности более 6-8кВт лучше остановиться на дизельном агрегате. Если провести сравнительный анализ бензиновых и дизельных установок одного класса, то можно прийти к выводу, что их надежность практически одинакова. Существенная разница заключается только в их стоимости и стоимости энергоносителя.

С этой точки зрения наиболее выгодными будут газовые электрогенераторы. А если разобраться еще подробнее, то бестопливная энергетика окажется куда более привлекательной. Тут уж выбор за вами. В любом случае, генератор электрического тока, выбранный для использования в конкретных условиях, окажется полезным приобретением.

Автор статьи Александр Куликов

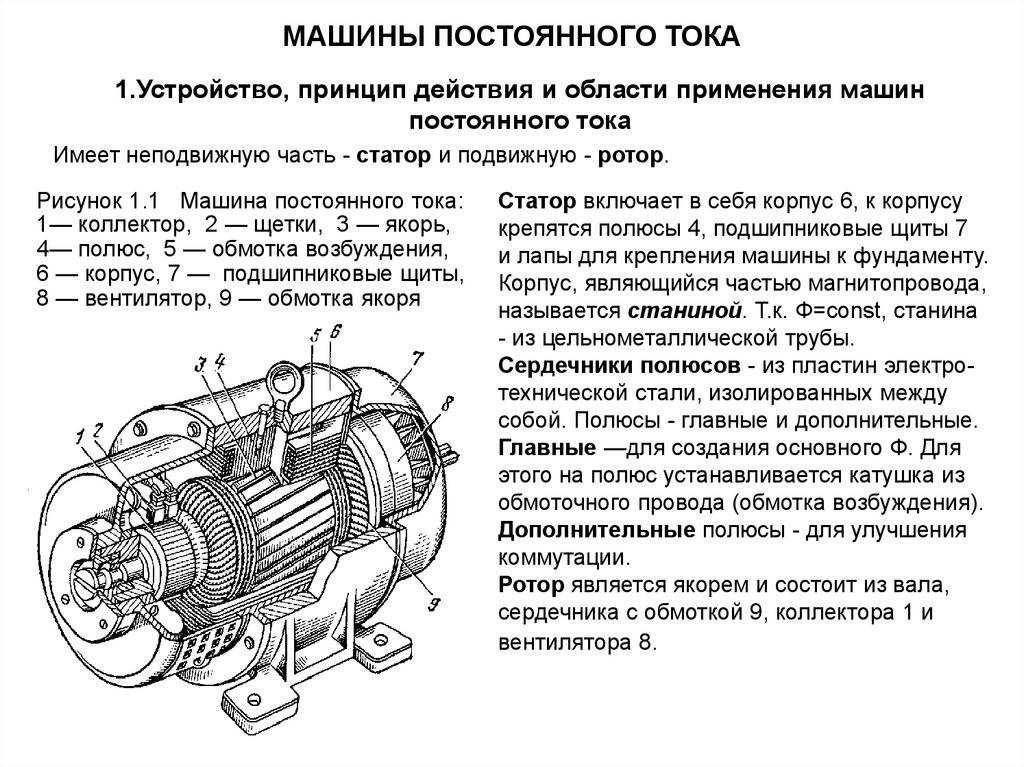

Уравнение вращающих моментов

Если все члены уравнения (2) разделить на угловую скорость вращения якоря

Ω = 2 × π × n

то получим уравнение вращающих моментов для установившегося режима работы:

(3)

Здесь

(4)

представляет собой приложенный к валу вращающий момент первичного двигателя,

(5)

– электромагнитный момент, развиваемый якорем, и

(6)

– тормозной момент, соответствующий потерям на трение (Мтр) и магнитным и добавочный потерям (Мс.д), которые покрываются за счет механической мощности.

В неустановившемся режиме, когда скорость вращения изменяется, возникает также так называемый динамический момент вращения

(7)

где J – момент инерции вращающихся частей генератора. Динамический момент соответствует изменению кинетической энергии вращающихся масс. При увеличении скорости вращения момент Mдин > 0 и, как и момент M0 + Mэм, являются тормозным. В данном случае кинетическая энергия вращающихся масс увеличивается за счет работы первичного двигателя. Если момент Mдин < 0, он действует в направлении вращения и является движущим, поддерживая вращение за счет уменьшения кинетической энергии вращающихся масс.

Таким образом, в общем случае, при n ≠ const,

(8)

Момент

Mст = M0 + Mэм (9)

соответствующий статическим силам, называют статическим моментом. Поэтому можно также написать

Mв = Mст + Mдин (10)
