Как проверить ток утечки, приборы для измерения тока утечки

Профилактика

Помимо явной опасности поражения электротоком или пожара, существуют более мелкие неприятности:

сбои в работе музыкальной, телевизионной аппаратуры, компьютерной техники;
помехи на радиоприемниках, мобильных и радиотелефонах, усилителях звука;
банальный выход из строя дорогостоящей аппаратуры: никакое устройство не рассчитано на протекание электротока через корпус;
повышенный расход электроэнергии, даже при выключенной бытовой технике.

Как с этим бороться?

Радикальный метод: тотальное выдергивание из розетки всех электроприборов, которыми вы не пользуетесь в настоящее время. Однако это не решение проблемы, рано или поздно случится неприятность.

Правильное решение — локализовать и устранить утечку тока в доме. Нужен ли для этого специальный дорогостоящий прибор? Не обязательно, искать проблему можно и доступными методами.

Тогда любое нарушение изоляции или иная неисправность, которая приводит к появлению опасного потенциала на корпусе, приведет к срабатыванию защитных автоматов.

Разумеется, заземление должно быть работоспособным и правильно организованным. В частном жилище это несложная задача, а в многоквартирном доме придется проконсультироваться в управляющей компании.

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме

Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

В скрытой проводке в доме или квартире

Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант – проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки. Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании

Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

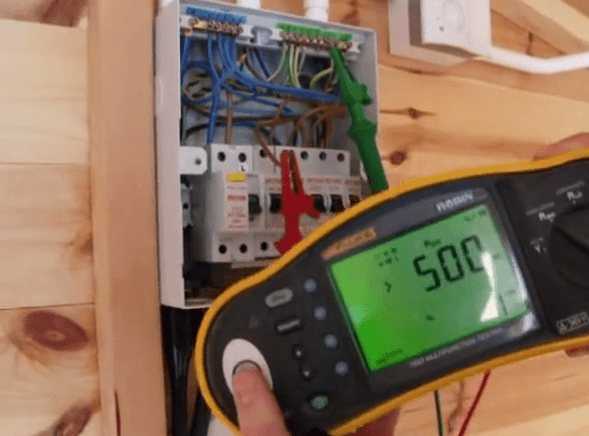

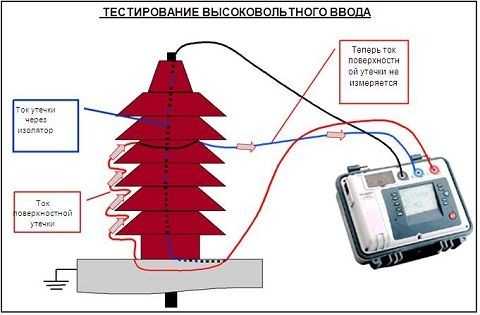

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено УЗО в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ (глава 7.1. п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение клеммами WAGO.
Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, как отремонтировать бытовую технику своими руками мы рассказываем в соответствующем разделе сайта.
Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно главе 2.1. ПУЭ п. 2.1.21.
Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, как отремонтировать выключатель света, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив реле контроля напряжения в доме либо квартире. При этом вы можете наблюдать две фазы в розетках. А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен перекос фаз и чрезмерно высокое или низкое напряжение в сети.

Предыдущая
РазноеСхемы подключения трехфазного электродвигателя
Следующая
РазноеМикросхема NE555: Схема включения и характеристики

Как эффективно решить проблему утечки тока

Токи утечки оказывают коррозийное воздействие, такое же, как переменные или блуждающие токи. Поэтому в настоящее время металлические трубы всех коммуникаций заменяются пластиковыми. Однако подобная замена приводит к увеличению сопротивления петли «фаза-ноль» и перегоранию нулевого рабочего проводника. В результате, у некоторых потребителей происходит резкий рост напряжения в наименее нагруженных фазах. Кроме того, возможны частые несрабатывания автоматических выключателей, защищающих от коротких замыканий. После установки пластиковых труб, необходимо выполнить проверку имеющегося заземления и зануления в связи с отсутствием металлических конструкций, которые ранее использовались для этих целей.

Появление токовых утечек вызывает не только инженерно-технические проблемы, но и оказывает негативное влияние на здоровье людей. Поэтому все решения должны быть комплексными, затрагивающими технические и экономические стороны.

Во многих случаях бывает недостаточно всего лишь создать экран, снижающий уровень магнитного поля. Данное мероприятие достаточно сложно выполнить технически, а также экономически, в связи с высокой стоимостью. В подобных ситуациях наиболее оптимальным вариантом будет сниженный ток утечки, влияющий на уровень магнитного поля. С этой целью проводится диагностика электрических систем объекта, в том числе и защитных, чтобы обнаружить и устранить токовые утечки на трубопроводы и металлические конструкции.

Что такое фаза, ноль, земля в электрике и зачем они нужны

Коробки уравнивания потенциалов — Назначение и монтаж КУП

Срабатывает УЗО при подключении нуля без нагрузки

Почему выбивает УЗО: причины срабатывания, неисправности и способы их устранения

УЗО тип АС или А: разница срабатывания при утечке

УЗО: возможные поломки, ремонт своими руками

Что такое ток утечки и каким он бывает?

Начнем с конкретного примера. Допустим, у нас есть аккумуляторная батарея, лампочка и выключатель. Соберем из этого всего простейшую электрическую цепь, да таким образом, чтобы лампочкой можно было управлять при помощи выключателя. Теперь рассмотрим две ситуации — в одной лампочка будет включена, а в другой выключена.

Когда лампочка включена, то по цепи, естественно, течет электрический ток. Вопрос: можно ли назвать этот ток — током утечки? Не спешите с ответом. На самом деле не все так просто, каким оно кажется. С одной стороны, никакой утечки в данной ситуации нет, так как текущий по цепи ток, вроде бы, используется для выполнения полезной работы. Какая же тут утечка, если ток течет с пользой?

И тем не менее, утечка тока в данном случае имеется всегда. То есть, не вся энергия, которая берется из аккумулятора, тратится на полезную работу. И вот как раз то, что не тратится на полезную работу — это и есть, по своей сути, утечка. Утечка тока. Где же она? Куда утекает ток без пользы? А утечка тока в данном случае происходит в проводах, которыми соединены элементы цепи. Поскольку они имеют некое сопротивление, часть протекающего по ним тока бесполезно тратится на их нагрев. Это, в принципе, тоже работа. Но для нас она не полезная (и даже вредная).

Вторая ситуация — лампочка выключена при помощи выключателя. Можно ли при таком раскладе обнаружить ток утечки? Конечно же нет, если система исправна. А если выключатель неисправен? Например, в него попала соленая вода, и он даже в выключенном положении разрывает цепь не полностью. Лампочка, при этом, может светиться слабым накалом, либо не светиться вообще, но АКБ будет терять энергию впустую. Вот в такой ситуации мы имеем дело с самым настоящим током утечки. Он при описанных условиях протекает в нашей цепи.

А теперь немного усложним ситуацию. Вместо лампочки подключим в нашу цепь какую-нибудь электронику, работающую в двух режимах — основном и ждущем. В машине таким прибором является, например, магнитола. Когда мы выключаем потребитель такого рода, он переходит в так называемый спящий или ждущий режим. В этом режиме прибор потребляет энергию из аккумулятора, то есть в нашей цепи течет ток.

А теперь вопрос: это ток утечки? С одной стороны, вроде бы, да. Ведь в случае с магнитолой музыку мы в этот момент не слушаем, а значит, полезная для нас работа не выполняется. С другой стороны, ток, который многие называют утечкой, тратится магнитолой не на такую уж и бесполезную работу — хранение в памяти настроек, хода часов и так далее.

В случае с бытовыми электросетями в этом вопросе граница более четкая. В правильно организованных системах даже автомат специальный есть, который в случае утечки тока полностью отключает подачу питания.

Однако, когда рассматривается вопрос утечки тока в машинах, граница не такая четкая. В случае с автомобилями током утечки принято считать любой ток, который расходуется из аккумулятора во время стоянки. И это несмотря на то, что далеко не вся энергия растрачивается в таком режиме впустую.

Как он протекает

Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи. И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Пара советов от бывалых автолюбителей

Совет 1.

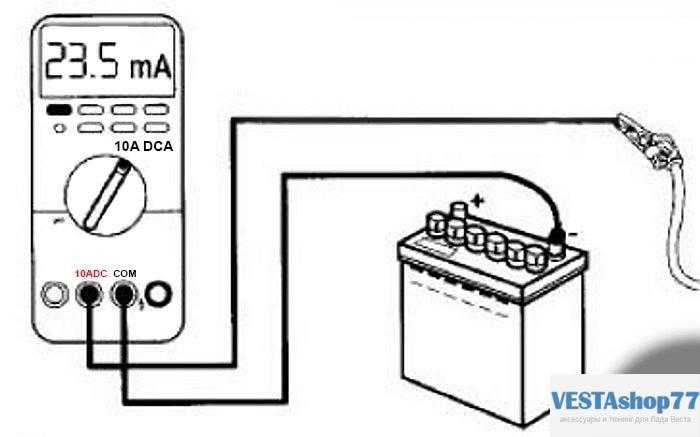

Необязательно производить замеры утечки по «минусовому» выводу, протестировать бортовую сеть можно и по «плюсовому».

Алгоритм действий примерно тот же – отсоединяется клеммник от «плюсовой» клеммы АКБ.

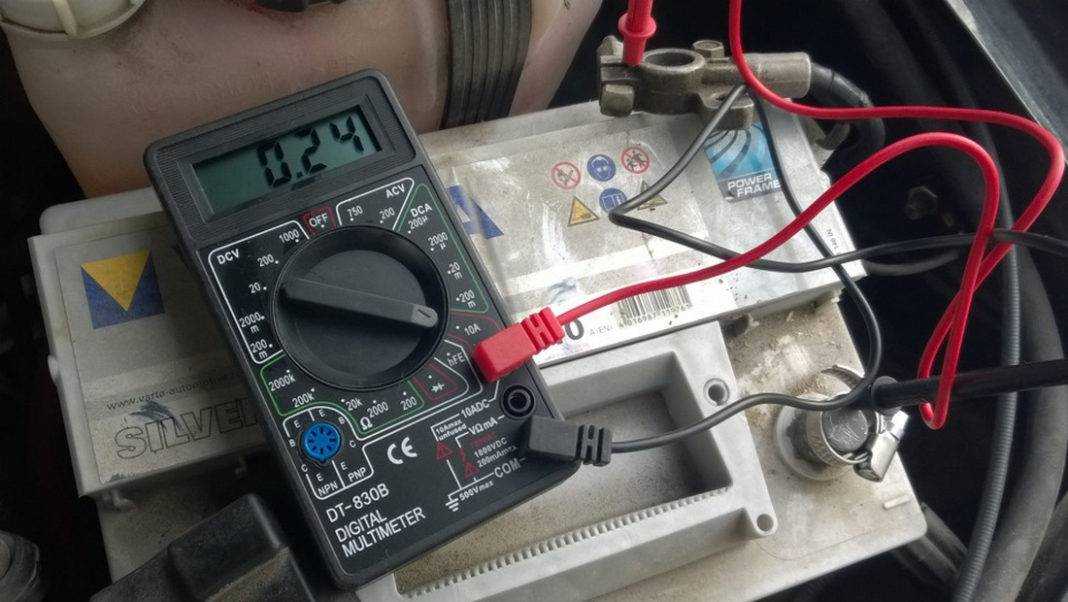

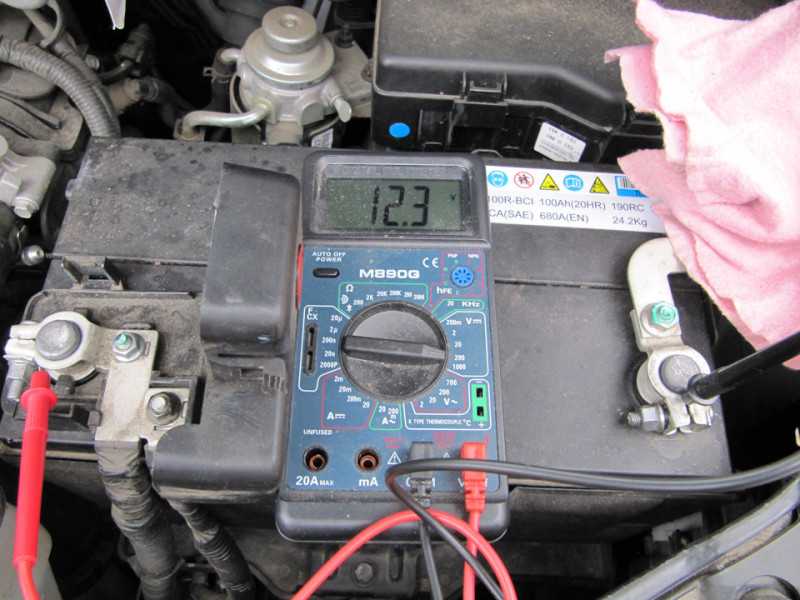

К ним подсоединяются щупы и производится замер

Но если при замере на «минусовой» вывод полярность подключения прибора неважна, то при проверке по «плюсу» важно правильно подсоединить прибор – «минусовой» щуп прибора подсоединяется только в клеммнику с проводом, а «плюсовой» щуп – к клемме АКБ

Здесь важно не перепутать полярность, иначе можно испортить прибор. Совет 2

Совет 2.

Перед проведением замеров лучше окна в авто открыть, да и не стоит ключи оставлять в зажигании.

Дело в том, что при отключении клеммника от АКБ возможно срабатывание центрального замка, в результате чего авто закроется.

Открытые окна и ключи в кармане позволят избежать такой неприятности, как закрытый автомобиль с ключами внутри.

Простые способы поиска утечек

Обычный визуальный осмотр может дать неожиданный результат. Всевозможные перетирания и разрушения изоляции на проводах найти несложно.

Осматривать нужно не только внешние провода, по возможности проверьте контактные колодки и жгуты проводки внутри электроплиты, стиральной машины или бойлера.

Затем необходимо сузить ареал поиска. Это можно сделать в случае, если у вас грамотно скомпонован вводной щиток: автоматы и УЗО разбиты по группам потребления и помещениям. Последовательно отключая ту или иную группу, вы сможете понять, на какой линии подключен неисправный электроприбор.

После определения линии подключения, поочередно отсоединяйте потенциально опасные электроустановки от сети и наблюдайте за поведением УЗО.

Если это не дало результата — воспользуемся доступными техническими средствами. Чтобы понять, как найти утечку тока, не обязательно иметь профильное образование. Все процессы описаны в школьном курсе физики. Когда вы не уверены в своих базовых знаниях электротехники, лучше воспользоваться услугами электриков профессионалов.

Индикаторная отвертка — практически идеальный (хотя и не точный с измерительной точки зрения) прибор для поиска. Принцип ее работы как раз построен на работе токов утечки. Достаточно найти участок металла без краски и коснуться измерительным контактом. Поверхность сантехнических приборов как раз может стать идеальным проводником электричества от бойлера или стиральной машинки.
Необходимо включить все электроприборы в рабочий режим и пройтись по заранее составленному плану (чтобы ничего не забыть), коснувшись всех потенциально проблемных мест.
Бытовой мультиметр (при наличии диапазона измерения в десятках МОм). Здесь расчет простой: согласно ПУЭ (Правил устройства электроустановок), сопротивление изоляции обеспечивает безопасность при значении более 20 МОм.

Если сопротивление меньше установленного значения, возможна утечка и пробой потенциала на корпус.

Как правильно замерить сопротивление изоляции в электроустановке?

отключаем электроприбор от питания;
устанавливаем режим работы измеряющего прибора в положение МОм, диапазон — десятки единиц;
надежно закрепляем один измерительный щуп на контактах вилки питания (поочередно);
второй щуп прикладываем к неокрашенным частям корпуса электроприбора.

Особенности тестирования проводки

Главная потенциальная угроза при утечке в проводке скрытого типа – поражение во время поклейки обоев или нанесения штукатурки. Есть способы обнаружить дефекты без обращения к профессионалам. Одним из давно проверенных и популярных вариантов является обычный транзисторный приемник с диапазоном приема на длинных и средних волнах.

В начале предстоящего мероприятия убедитесь, что все потребители энергии отключены. Настраиваем приемник на частоту, свободную от вещания и медленно передвигаемся с ним вдоль зон прокладки кабеля в стенах. В непосредственной близости от мест с утечкой наблюдается специфическое проявление в динамике фонового шума.

Срабатывание УЗО в условиях отсутствия нагрузки

Почему срабатывают узо без нагрузок? В данном случае, причина может заключаться в высокой степени изношенности. Именно этот фактор обуславливает возникновение дефектов в изоляции современного электрооборудования. Нередко такое происходит в условиях эксплуатации старых стиральных машин, другой бытовой техники. Почти в половине всех возможных случаев, нейтрализовать последствия срабатывания устройства помогают действия, осуществляемые с розеткой. Часто бывает достаточно перевернуть в ней вилку прибора. В соответствии с нормами РЭС, сразу же после установки счетчиков в многоквартирных домах устанавливаются также и подобные устройства, с соответствующими показателями срабатывания.

Важно! Даже если проводка является полностью исправной, защита может вовремя не включиться. В том случае, если зафиксирована утечка, показатели которой суммарно составляют порядка 100 мА, оборудование сразу же на это среагирует

УЗО после отключения

Поиск участка, на котором произошла утечка — действие, которое нужно выполнить, определяя, почему выбивается узо. С чего начать?

Отключение всех имеющихся в помещении приборов
Изучение проводки — данный вариант следует рассматривать в том случае, если приборы функционируют исправно.
Если проводка установлена правильно, и на ней нет повреждений, то решить задачу, связанную с поиском нужного участка, становится гораздо проще. То же можно сказать и о тех случаях, когда проводка поделена на несколько групп и имеет соответствующую защиту
Дезактивация автоматов, их повторный запуск. Запускать оборудование следует по очереди. Именно так получится определить ту группу, которая не является исправной.

Важно! После того, как «проблемная» группа будет обнаружена, имеет смысл перейти к изучению исправности осветительных приборов, электрических розеток. Не помешает проверить также и коробки

Как показывает практика, распространенной причиной является деформация изоляции. Нередко проблемы обусловлены неграмотной установкой осветительных приборов, проводки.

Случается так, что недостаточно квалифицированные электрики стараются соединять ноль и заземления, стремясь, таким образом, обеспечить защиту от тока

Важно отметить, что такие действия запрещены

Проверка УЗО в электирческом щитке

Важно подчеркнуть, что УЗО не выполняет функции защиты от короткого замыкания. Не защищает оно также от сверхтоков

Все, что может устройство — вовремя среагировать на условия, в которых произошла утечка.

Как обеспечить электрооборудованию защиту от перегрузки:

Сразу же после УЗО устанавливается автомат с нужным номиналом
Устанавливается оборудование дифференцированного типа.

Автомат дифференцированного типа представляет собой универсальное устройство. Оно комбинирует в себе функции обычного автомата и устройства защитного отключения.

Состав бытовой смеси

Порой люди задумываются, какой газ подается в квартиры для кухонных плит и нагревательных приборов. Изначально природная смесь, добываемая для нужд человека, не имеет ни цвета, ни запаха. Она называется природным газом. Его основа — метан (содержание от 80% и более). Остальную часть занимают другие углеводороды (бутан, пропан, этан). В незначительном количестве в составе природной смеси содержатся сероводород, углекислый газ, гелий и некоторые другие вещества.

Бытовым газ становится тогда, когда в него добавляют этилмеркаптан — вещество, придающее смеси резкий неприятный запах. Этот признак сигнализирует о том, что происходит утечка смертельной субстанции. Этилмеркаптан придает огню красноватый оттенок.

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

Большой саморазряд АКБ.
Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки). Рекомендуем: Частые поломки аккумулятора автомобиля и ремонт АКБ

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Причины утечки тока АКБ

Напомним общую схему электрики автомобиля. Когда двигатель работает, источником энергии выступает генератор. Он вырабатывает напряжение около 14 В для подзарядки АКБ и питания всех бортовых систем. При выключенном зажигании источником электроэнергии становится аккумулятор с напряжением 12 В.

От АКБ отходит две клеммы — “плюс” и “минус”. Плюсовой кабель ведется ко всем потребителям (фары, оборудование), а минусовой — обычно запитан на кузов, выступающий общей массой. Чтобы оборудование заработало, необходимо один контакт присоединить к плюсу, а второй запитать на массу (кузов).

Электрическая схема автомобиля Схема электрики авто

Для размыкания цепи используется кнопка, встраиваемая в плюсовую линию. Большинство потребителей дополнительно “отсекается” замком зажигания, чтобы при выключенном зажигании перекрывать подачу тока к двигателю, головной оптике, обогреву стекла и т. д. Это нужно для защиты авто и предупреждения разрядки аккумулятора, если владелец приехал и забыл отключить электрообогрев стекла или фары. С поворотом ключа против часовой стрелки эти потребители выключатся самостоятельно.

Но часть приборов остается запитанной, минуя замок зажигания. Это необходимо для доступа к ним электроэнергии даже с заглушенным двигателем или без ключа. К ним относится: магнитола, освещение салона, часы, габаритные огни.

Летом при ярком дневном свете легко не заметить оставленные включенными габариты или освещение салона, поэтому эти элементы продолжат потреблять энергию от АКБ на стоянке. Задетая случайно кнопка включения магнитолы запустит еще один потребитель, а минимальная громкость или шум на улице не дадут вовремя обнаружить это, и машина может всю ночь простоять с работающей музыкой.

Перечисленные выше ситуации — это утечка тока из-за невнимательности владельца авто. Но напряжение может уходить и по независящим от человека факторам. Среди них:

Поломка концевика. В багажном отделении, под капотом и у каждой двери автомобиля есть концевик, определяющий закрытое положение. Тогда освещение в указанных местах гаснет. Если концевик неисправен (сломался механически, заклинил, забилась грязь, отпал провод), то даже при закрытых дверях будет утечка тока. Заметить горящий свет в салоне не сложно, а вот в багажнике он может гореть неделями, пока аккумулятор не сядет.

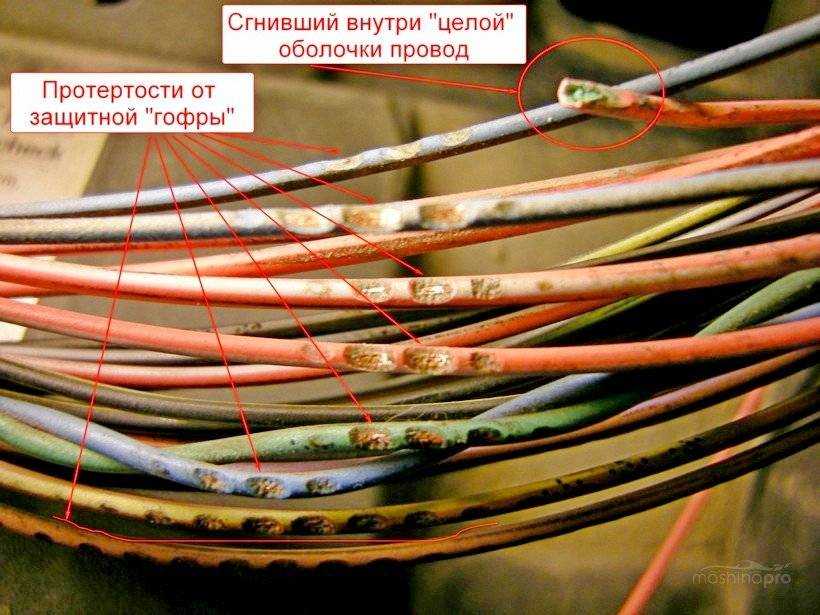

Нарушение целостности изоляции. Обмотка проводов перетираются от вибрации, рассыхается из-за старости, оплавляется под действием высоких температур. Нагрев проводов случается из-за повышенной мощности потребителя и длительной работе или ввиду близкого расположения линии к двигателю, выпускному коллектору. Целостность изоляции нарушается сильным прижимом проводов металлическими держателями, клипсами. В результате проводники замыкаются на кузов и расходуют ток.
Близкое расположение клемм. Если контакты оборудования находятся близко друг к другу, то при тряске на кочках или случайном задевании рукой во время ремонта их можно замкнуть. Тогда это место станет причиной утечки тока.
Образование “мостиков” из полупроводников и проводников. Открытые контакты могут обрастать слоем пыли и грязи. Если в ней будет металлическая стружка, графит и прочие проводники и полупроводники, создастся “мостик” для перехода напряжения. Замкнуть контакты способна вода, попавшая в электрический блок.
Установленное дополнительное электрооборудование. Если дополнительный электроподогрев сидений, телевизор и прочие приспособления подключены с ошибками, они будут “воровать” ток даже при выключенном зажигании.

Испорченная проводка В таких проводах легко перетирается оплетка и случается короткое замыкание
