Гидрозатвор для канализации: классификация гидрозатворов и правила его монтажа

Критерии выбора сухого сифона

Для того чтобы предотвратить ошибку при выборе модели затвора в конкретном случае, необходимо особо внимательно учесть следующие факторы. Главными условиями которого, при выборе должны быть следующими:

1. Достаточно важным показателем для выбора необходимого сухого затвора для канализации является количество стоков, которое будет проходить через него. К примеру, для умывальника хорошо подойдет сухой затвор, чей диаметр прохода составляет 50 мм. Для душевых или бань потребуются затворы, чья пропускная способность больше. В таких случаях необходимо приобрести устройство с диаметром прохода 100 мм.
2. Вторым условием, которое необходимо учесть является высота прибора. Горизонтальные отводы, как правило, имеют высоту от 7 до 10 см, а вертикальным необходимо большее свободное пространство (около 15-18 см). Поэтому если не хочется осуществлять монтаж в стесненных условиях лучше всего выбрать горизонтальную модель.

Не нужно забывать и про внешний вид устройства. Трапы для душа, в конструкцию которых входят сухие затворы, можно оборудовать решеткой любой конфигурации. Дизайнерских решений в данной ситуации достаточно много. Это позволяет сделать устройства декоративным изделием, которое будет радовать своей эстетикой.

Особенности выбора гидрозатвора

Для выбора устройства, полностью соответствующего сантехнике, необходимо учесть ряд факторов, среди которых:

• размеры устройства в сборе;
• тип сифона;
• материал, из которого изготовлены трубы и крепеж;
• количество сливов или дополнительных подключений;
• защита от возникновения засоров;
• диаметр входного отверстия и выпуска;
• наличие или отсутствие перелива.

Предположим, для мойки в кухне наиболее подходящий вариант – бутылочная модель, которая задерживает частицы пищи. Можно применит и коленное устройство, но тогда все отходы будут поступать в канализационную трубу, и со временем возникает риск образования засора.

Как для раковин, так и для ванны более эффективными считаются модели с переливом, препятствующие затоплению помещений. Рекомендуемый материал – полипропилен, но для отделки наружных частей лучше покупать модели с хромированными деталями

Если в проекте установка мойки или умывальника с двумя раковинами, пригодится прибор с двумя точками слива. Принцип работы его такой же, отличие только в конструкции.

Перед покупкой обязательно измерьте величину пространства, где будет производиться установка. Бывает так, что сифон просто не помещается в отведенном месте (особенно это касается тесного промежутка между ванной и полом). Если вы правильно выберете гидрозатвор, проблем с его монтажом и ремонтом будет намного меньше.

Для устройства водяного затвора используют два основных метода.

В первом случае трубопровод изгибают или устанавливают отдельный элемент, придавая ему U-образную форму — здесь гидрозатвором служит вода, собирающаяся в нижней части колена. При другом способе сливной патрубок сантехнических устройств опускают в глубокий стакан, имеющий боковое ответвление — в этом случае гидрозатвором является водяной столб, собранный в нижней части стаканного корпуса.

При сливе воды из сантехнических приборов водяная пробка всегда обновляется — таким образом, в гидрозатворе не наблюдается долговременный застой воды, приводящий к появлению заплесневелых запахов.

При выборе подходящей модели дополнительно руководствуются следующими соображениями:

• Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
• Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
• Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.

Рис. 12 Сифоны для душевых кабин и трапы – цены

Советы как выбрать сухой затвор: что учитывать?

Чтобы не допустить каких-либо ошибок при самостоятельном выборе оптимальной модели сухого канализационного затвора, в каждом конкретного случае обязательно учитывается целый ряд наиболее важных факторов.

В первую очередь считается общее количество сточных вод, которые проходят через устройство: для умывальников прекрасно подходят стандартные сухие затворы с диаметром 50 мм. Душевые кабины или бани рекомендуется снабжать затворами с пропускной способностью 100 мм.

Вторым условием правильного выбора является учёт высоты прибора. Горизонтальные отводы, как правило, имеют высоту в пределах 70-100 мм, а для вертикальных устройств необходимо большее свободное пространство (150-180 мм). Поэтому для монтажа в стеснённых условиях идеальным станет применение горизонтального варианта конструкции.

Вид сухого затвора необходимо подбирать в строгом соответствии с типом канализационных сетей и сантехнических устройств.

При покупке важно удостовериться в работоспособности устройства сухого затвора. С этой целью следует пропустить через конструкцию небольшое количество обычной воды. Также нельзя забывать об эстетике и внешнем виде приобретаемого устройства

Душевые трапы с сухими затворами достаточно часто оснащаются разными по конфигурации декоративными решётками с самыми современными или классическими дизайнерскими решениями

Также нельзя забывать об эстетике и внешнем виде приобретаемого устройства. Душевые трапы с сухими затворами достаточно часто оснащаются разными по конфигурации декоративными решётками с самыми современными или классическими дизайнерскими решениями.

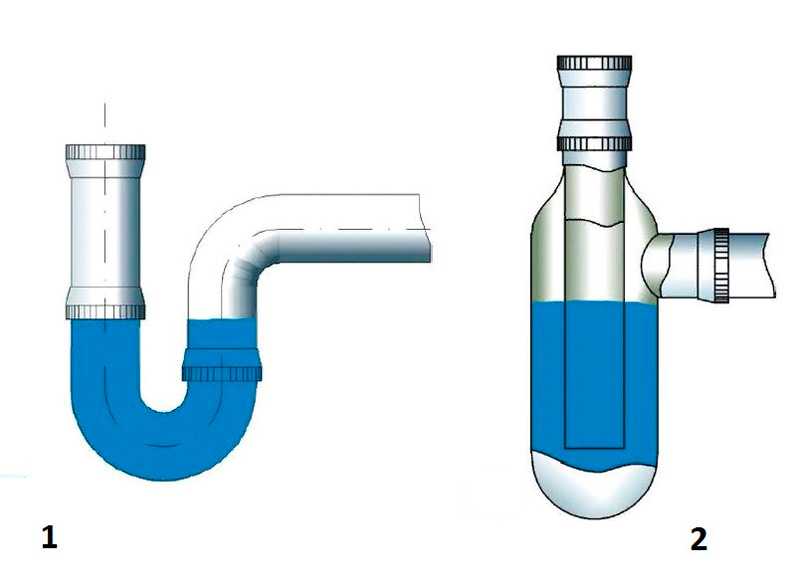

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

• коленные;
• бутылочные;
• сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

• чугун;
• полипропилен;
• бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

• функция отстойника;
• запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

• сливную трубу, оснащенную защитной решеточкой;
• емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

https://youtube.com/watch?v=_ql3UzUS9Tc

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения — под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

https://youtube.com/watch?v=JJaa19hQNno

Самостоятельное изготовление

В магазинах сифоны для дренажа из кондиционера стоят от полутора до двух тысяч рублей, и многие пользователи задумываются о самостоятельном изготовлении такого устройства. Мнение на этот счет разноречивое: кто-то говорит однозначно, что нельзя сделать – дешевле купить. Но есть и противоположное мнение.

Предлагается два варианта самодельных гидрозатворов:

Вариант № 1. Без применения специальных инструментов в домашних условиях можно изогнуть трубу U-ной формы. Один конец ее соединить с кондиционером, а другой вставить в патрубок от канализации. Такое устройство оправдает себя лишь тогда, когда сплит система будет постоянно в работе. Но если кондиционер длительное время простаивает, то из колена устройства жидкость испарится, и зловонные запахи из канализационной трубы заполнят помещение.

Вариант № 2. Этот способ изготовления сухого гидрозатвора при настенном или потолочном размещении кондиционера. В чем его суть? Для такого самодельного устройства понадобится компенсатор (обычная пластиковая труба с заужением диаметром около 60 мм). Внутрь ее вставляется двухсторонний резиновый манжет (от стиральной машины), с подрезанным буртиком.

Сверху на отверстие манжеты опускается теннисный шарик. Нижняя часть трубы вставляется в канализационную трубу, а в верхнее отверстие вставляется шланг, отводящий конденсат из кондиционера. Принцип действия такого сухого гидрозатвора заключается в следующем.

Во время работы сплит системы выделяется влага от теплообменника, капиллярных трубок, радиатора и других элементов. Постепенно через капельную воронку отвода от дренажа кондиционера она стекает по отводному шлангу в выставленный компенсатор. Шарик приподнимается под напором дренажной жидкости из кондиционера, освобождая для нее слив в канализационную магистраль. После понижения напора со стороны конденсата шарик встает на свое место под собственным весом и плотно перекрывает отверстие.

Подробнее о самостоятельном изготовлении сухого гидрозатвора можно посмотреть по видео:

Виды

Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:

• Бутылочные – универсальный вариант, подходит для сантехники любого типа;
• Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
• Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.

Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.

Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.

Бутылочный

Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.

Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.

Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.

Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.

Трубчатые

Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.

Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:

• легко собрать самостоятельно;
• модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;

• при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
• можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.

Трап

По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:

• подключение трапа к отводу канализации;
• выполнение тепло- и гидроизоляции;
• изготовление бетонной стяжки с уклоном в сторону трапа;
• укладка влагостойкого покрытия.

Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:

• обеспечивает герметичность соединения с полом;
• обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.

Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.

Что такое сухой гидрозатвор для канализации

Гидрозатвор для канализации

Гидрозатвор – это устройство, устанавливаемое в канализационные трубы. С его помощью решаются две проблемы. Первое – неприятный запах, который образуется в канализации из-за размножения микроорганизмов, процессов гниения. Второе – предотвращает гидроудар: канализация — герметично закрытая система, вода, проходя по ней и не имея возможности расширяться, может повредить трубы. Устанавливается гидрозатвор в раковины, ванны, душ. Унитазы снабжаются им во время производства и дополнительной установки не требуют.

Делятся они на несколько видов по конфигурации и способу монтажа, кроме того, различают обычный и сухой гидрозатвор для канализации. Принцип действия первого заключается в создании водной пробки таким образом, чтобы она герметично закупоривала трубы, предотвращая проникновение летучих газов из канализации в помещение.

Сухой состоит из трубок, один конец которой крепится к раковине или сливу, второй – к сливной трубе, идущей в канализационный колодец. Между трубами расположен сифон. Это расширенная емкость, в которой и накапливается вода. Сифон расположен ниже уровня слива на 50 мм, что позволяет воде накапливаться, создавая пробку.

Более простой гидрозатвор – U-образно изогнутая труба. В этом случае вода собирается в нижней части устройства. Принцип действия такой же, как и у приспособления с сифоном.

Монтаж сухого сифона

Для того, чтобы самостоятельно смонтировать сухой сифон, нужно изучить этапы его установки. Если следовать определённым правилам и быть очень внимательным, установка этой конструкции не вызовет трудностей. Наиболее распространённая проблема после самостоятельного монтажа гидрозатвора — протечки. Если вы не уверены в собственных силах, рекомендуется вызвать мастера, который проведёт качественную установку прибора. Для начала необходимо разобраться с тем, какой именно сифон следует приобретать. Если же необходимый сифон уже есть, то стоит чётко следовать инструкции и не торопиться.

Монтаж такого устройства выполняется очень просто. Рассмотрим основные этапы:

1. Вначале необходимо провести проверку прибора. Прокладки и уплотнительные элементы должны располагаться на своих местах ровно.
2. На втором этапе нужно между раковиной и сифоном поместить уплотнительное кольцо из резины. Это кольцо осуществляет герметизацию стыка.
3. Монтируем сифон и наносим на стыки уплотнительный герметик, который сделает швы более надёжными и уменьшит шанс протечки конструкции.

Сухие сифоны для канализации являются очень надёжными устройствами, не требует частых проверок и имеют резистентность к засорам. Для выбора и монтажа такого устройства нужно придерживаться правил и советов, изложенных в этой статье. Подойти к выбору подобного прибора нужно со всей серьёзностью и тогда результат вас приятно удивит — вы получите надёжное и долговечное устройство, которое прослужит не один год.

Как выбрать

Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.

Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.

Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.

Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.

Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения

1.3

Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения

Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1. По специальным качествам.

2.1.  Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Решётки к водоотводным лоткам и пескоуловителям

Артикул: 17600

Решетка водоприемная Standart DN100 штампованная стальная оцинкованная, кл. А15

Размер: 500x136x20 мм; Торговая марка: Gidrolica; Гидравл. сечение: 100 DN;

Цена Ⅰ: до 50 000 руб.225,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.202,50 р.

Цена Ⅲ: от 150 000 руб.180,00 р.

В наличии

Единицы измерения: Шт.

Артикул: 17605

Решетка водоприемная Standart DN100 ячеистая стальная оцинкованная, кл. В125

Размер: 1000x136x20 мм; Торговая марка: Gidrolica; Гидравл. сечение: 100 DN;

Цена Ⅰ: до 50 000 руб.1 305,60 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.1 142,40 р.

Цена Ⅲ: от 150 000 руб.1 020,00 р.

В наличии

Единицы измерения: Шт.

Артикул: 17616

Решетка водоприемная Standart DN150 щелевая чугунная ВЧ, кл. С250

Размер: 500x186x23 мм; Торговая марка: Gidrolica; Гидравл. сечение: 150 DN;

Цена Ⅰ: до 50 000 руб.1 009,80 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.891,00 р.

Цена Ⅲ: от 150 000 руб.772,20 р.

В наличии

Единицы измерения: Шт.

Артикул: 17624

Решетка водоприемная Standart DN200 щелевая чугунная ВЧ, кл. С250

Размер: 500x237x24 мм; Торговая марка: Gidrolica; Гидравл. сечение: 200 DN;

Цена Ⅰ: до 50 000 руб.1 200,00 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.1 050,00 р.

Цена Ⅲ: от 150 000 руб.937,50 р.

В наличии

Единицы измерения: Шт.

Артикул: 17630

Решетка водоприемная Standart DN300 стальная ячеистая оцинкованная, кл. А15

Размер: 1000x375x25 мм; Торговая марка: Gidrolica; Гидравл. сечение: 300 DN;

Цена Ⅰ: до 50 000 руб.3 062,40 р.

Цена Ⅱ: от 50 000 руб. до 150 000 руб.2 679,60 р.

Цена Ⅲ: от 150 000 руб.2 392,50 р.

В наличии

Единицы измерения: Шт.

Посмотреть все товары: Решётки к водоотводным лоткам и пескоуловителям »

Гидрозатворы сухого принципа действия

Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.

Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:

Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.

В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.

Рис. 9 Принцип действия поплавкового сифона

С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.

Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.

Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.

Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.

Рис. 10 Разновидности сухих мембранных рукавов

https://youtube.com/watch?v=U4hXAke5Hx8

Какие бывают поломки и способы ремонта

Самостоятельно устранить можно только самые простые, небольшие поломки гидравлического затвора. Сложные причины выявляются специалистами.

В некоторых случаях необходима полная замена пришедшего в негодность элемента.

Срывает гидрозатвор

Определить срыв гидравлического затвора можно по наличию характерных звуков, которыми сопровождается слив воды.

Причин срыва гидравлического затвора несколько, а неприятные канализационные запахи могут появляться не только в результате замены сантехнических устройств, но и в процессе регулярной их эксплуатации. Чаще всего проблемы возникают при неправильном соединении элементов канализационной системы, нарушении в работе вентиляции или при появлении значительного засора.

Засор

Если использование вантуза или откручивание сифона не помогло избавиться от засора, то целесообразно воспользоваться сантехническим тросом.

Отвинчивание верхней гайки и нижнего крепежа на стыке сифона с канализационной системой, после чего снимается вся сифонная часть.

Погружение сантехнического троса в сливную трубу до уровня сопротивления. Прочистка засора вращательными движениями.

На заключительном этапе выполняется прикручивание сифона с гидравлическим затвором.

Профилактика

Чтобы избежать значительных скоплений накипи или любых других отложений в сливной системе, необходимо ежемесячно проливать внутреннюю часть сифона горячей водой с добавлением лимонной кислоты.

Также с этой целью могут использоваться специальные химические средства типа «Флокс» и «Ёрш».

Каждые полгода настоятельно рекомендуется выполнять замену потерявших эластичность и истончённых резиновых прокладок. Применение защитных решёток и сеточек предотвращает попадание крупных частиц мусора в трубу.

С целью предотвращения засорения стока в ванной выполняется периодическая чистка водного затвора от волос и другого мусора.

После того, как будет перекрыта подача воды, разбирается сифон «до колена» и выполняется его прочистка. После сборки конструкции стыки необходимо обработать при помощи специального водостойкого герметика. Следует помнить, что сифоны с любыми сколами или видимыми трещинами не ремонтируются и подлежат полной замене.

Система канализации в городских и загородных условиях обеспечивает комфортабельное проживание людей, а для полноценного функционирования сточных сетей необходимо правильно выбрать и установить гидрозатвор. Несмотря на кажущуюся простоту такого устройства, неправильный монтаж и использование неподходящего вида гидравлического затвора может стать одной из причин выхода канализационной системы или сантехнического прибора из строя.

Установка гидрозатвора

• Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
• В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
• Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
• Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

• мойки и ванная подключаются через автономный сифон в 50 мм;
• запрещается одновременное подсоединение двух моек к одной водной запорной системе;
• помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
• зазоры и щели маскируются герметиком.

Правила установки

Схема слива раковины Установка затворов – не самый сложный процесс. Проще всего подключить бутылочный сифон под мойкой на кухне. В санузле или ванной – чуть сложнее. Но тоже не составит особого труда для человека, владеющего основными навыками работы с инструментом.

Инструкция по установке нового сифона взамен старого:

1. Перекройте воду и подложите под устройство тазик или половую тряпку.
2. Открутите крепежи, фиксирующие затвор. Если они прикипели, просто расколите устройство и аккуратно выньте его из системы.
3. Снимите устройство и заткните трубное отверстие рулоном из ветоши, чтобы из него не выходил запах.
4. Очистите стыковочные участки.
5. Установите защитную решетку на слив. Для этого используют уплотнитель, идущий в комплекте с затвором либо силикон.
6. Скрепите соединительный патрубок с решеткой длинным винтом.
7. Наденьте на патрубок накидную гайку, конусную прокладку, а затем – гидрозатвор, проведите регулировку по высоте.
8. Состыкуйте выходную трубу с отверстием канализации.

Протестируйте качество соединения стыков: пропустите воду и проверьте, не образовались ли капли или струйки на поверхности.

Стыковать затвор с выходной трубой необходимо тщательно, чтобы обеспечить герметичность. Иначе не избежать протечек.

Сечение гидрозатвора меньше, чем отверстия выхода канализации, поэтому на него насаживают кольцо из резины либо пластика толщиной примерно 15 мм. Внешний диаметр его должен точно совпадать с сечением раструба, а внутренний – с размерами отводной трубы затвора.
