Термостатический клапан для теплого пола: виды и устройство, как выбрать, схемы монтажа и альтернативные способы подключения

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

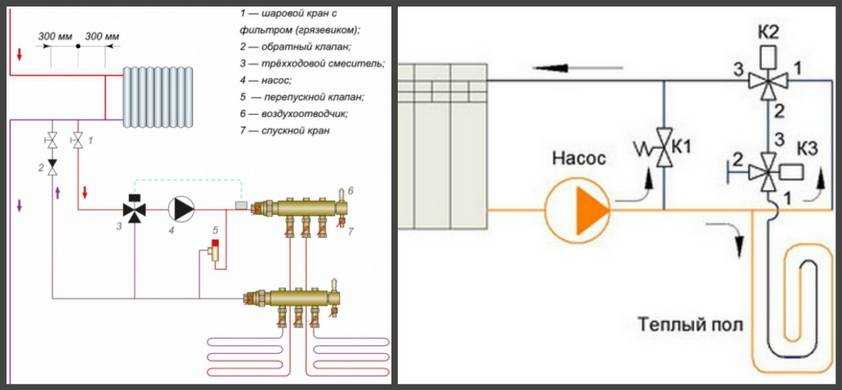

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

• Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.

• L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

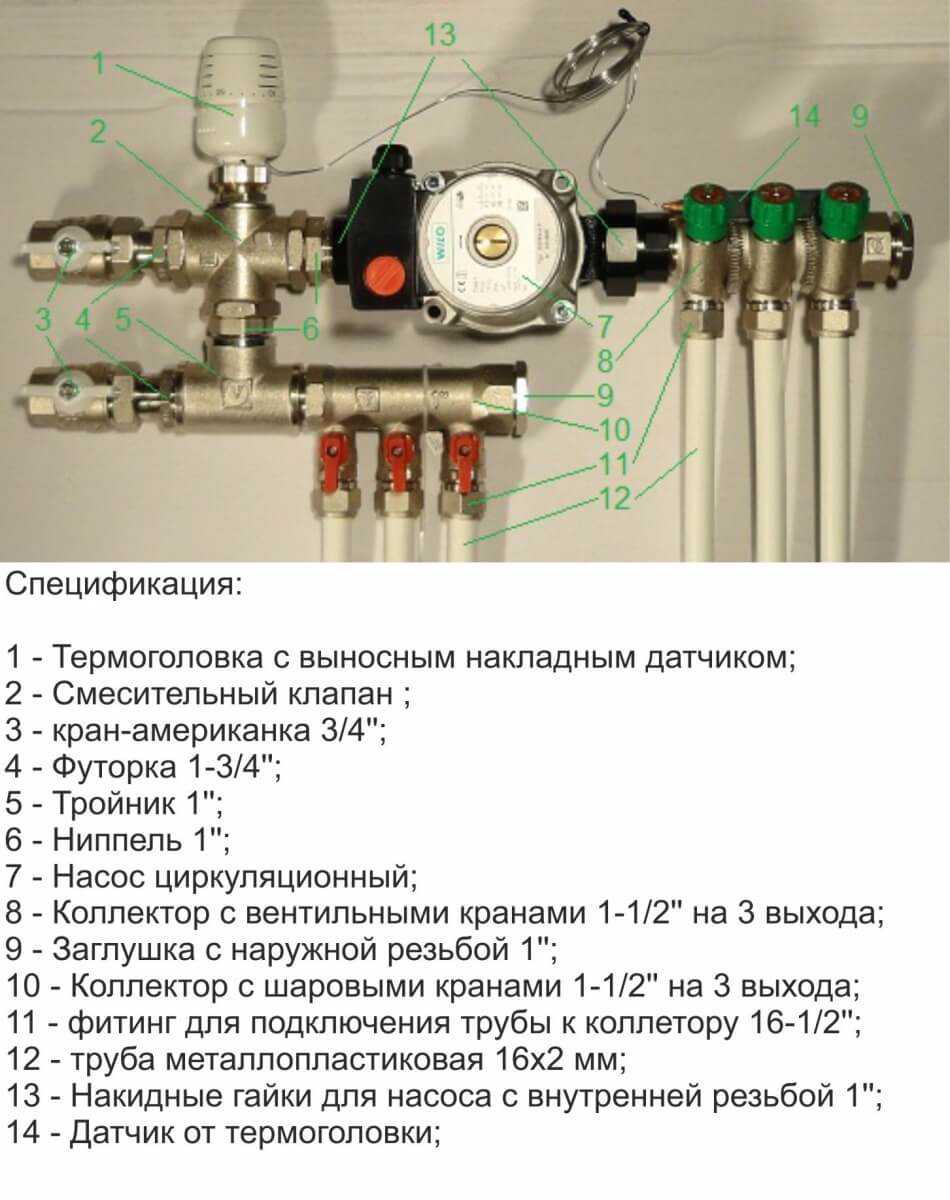

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

• клапан обратный;
• датчик температурный;
• насос циркуляционный;
• смесительный трехходовой клапан.

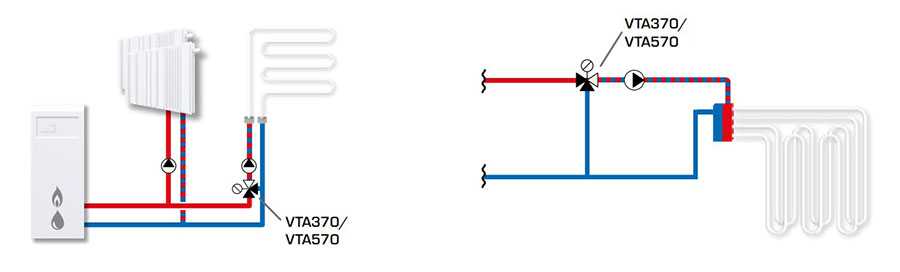

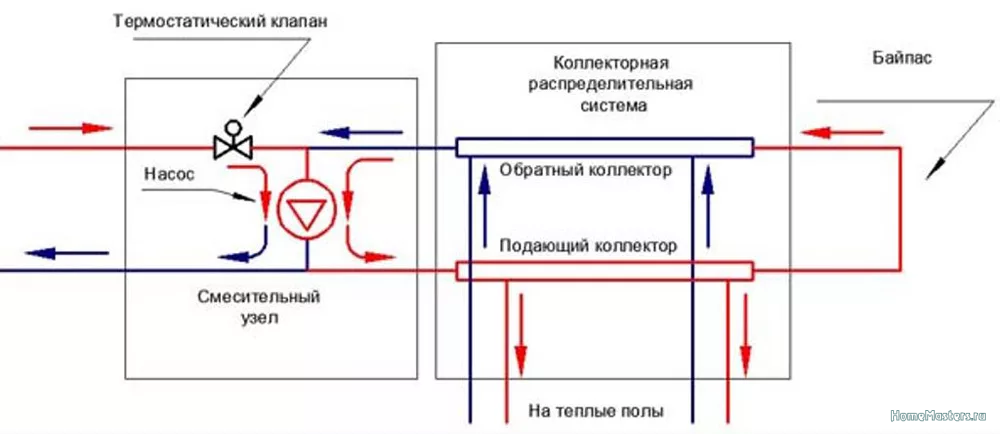

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

• Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
• Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
• Распределение теплоносителя по трубам теплого пола.
• Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

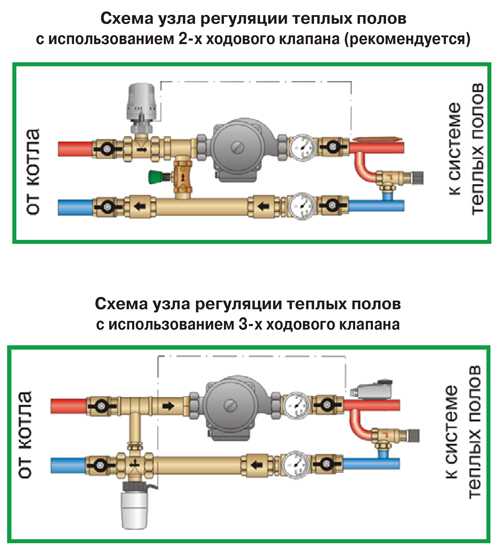

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

1. Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
2. Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
3. Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

Какого производителя выбрать при покупке трехходового клапана?

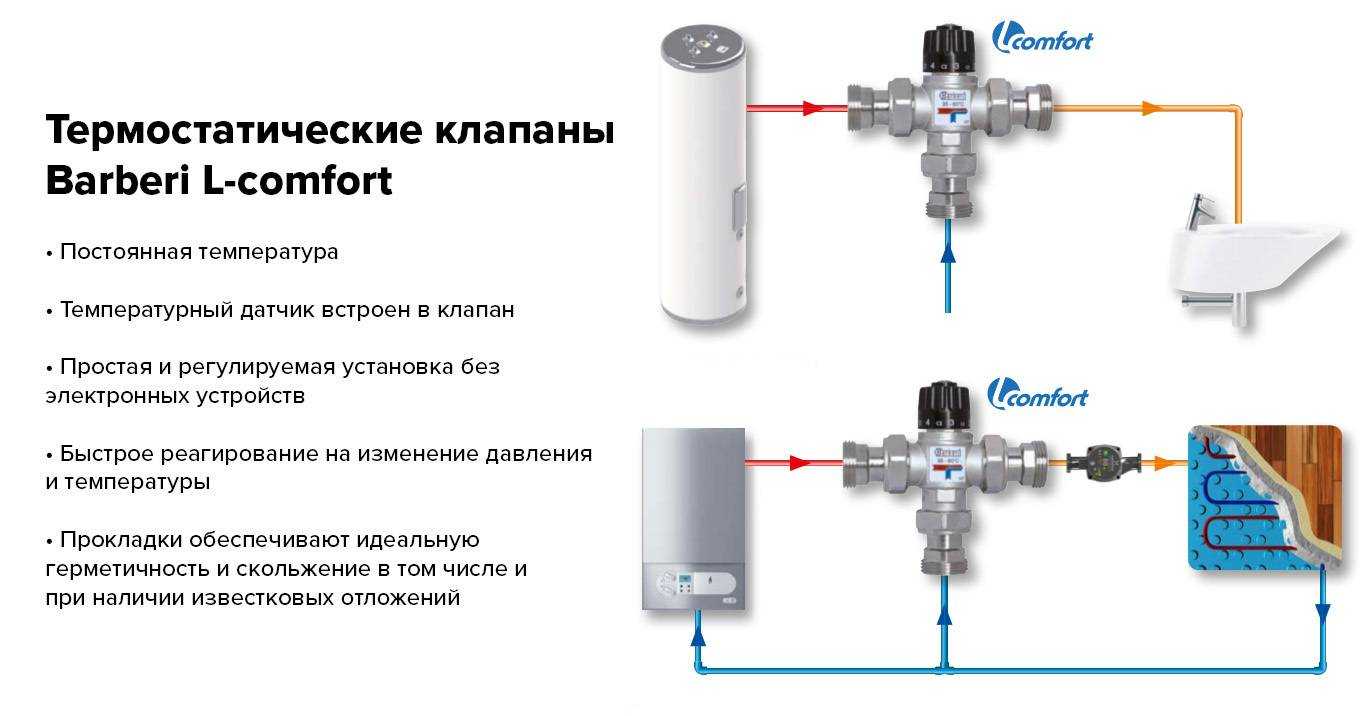

Современный рынок предлагает большой выбор изделий. Следует отталкиваться от общих параметров вентилей:

• Тип самого вентиля.
• Назначение клапана (например, для теплого основания)

Исходя их общих параметров, можно определяться с маркой и стоимостью изделия. На российском рынке большой популярностью пользуются вентили марки Esbe (Эсбе). Это шведская компания, производящая подобное оборудование на протяжении уже века. Доверие и надежность сопровождает бренд во все времена. Выбор оборудования этой компании сможет гарантировать безупречную и долговечную эксплуатацию.

Особое внимание стоит обратить на оборудование американской компании Honeywell (Ханивел). Продукция отличается высокотехнологичностью, простотой и удобством. Установка и использование изделий для теплого основания этой компании не составляет никакого труда

Инновации внедряются в технологический процесс изготовления оборудования ежегодно. Постоянные обновления позволяют добиться максимальной эффективности в работе изделий

Установка и использование изделий для теплого основания этой компании не составляет никакого труда. Инновации внедряются в технологический процесс изготовления оборудования ежегодно. Постоянные обновления позволяют добиться максимальной эффективности в работе изделий.

В последнее время популярностью стали пользоваться клапаны марки Valtec (Валтек). Это компания изготавливает свою продукцию в сотрудничестве с российскими и итальянскими специалистами. Изделия отличаются высоким качеством и приемлемой ценой. Потребителю всегда предоставляются сопутствующие сертификаты. Гарантийный срок на изделия составляет семь лет. Оборудование компании не подведет и будет служить в течение многих лет.

Установка трехходовых клапанов требует особого внимания. Следует учитывать множество нюансов. Грамотная установка оборудования положительно отразится на работоспособности всей системы отопления.

Особенности схем

Система обустройства теплого пола с РТЛ клапаном очень простая, но зато отлично справляется с задачей по ограничению нагревания обратных потоков. Если владельцу дома нужно обогреть только одну комнату, к примеру, прихожую не нужна будет установка смесительного узла для пару петель. Врезают контур в линейку, используя ту же схему, что и для радиаторов.

Вне зависимости, до какой температуры нагрета вода в радиаторной системе, ограничитель не откроет доступ теплоносителя в петлю, до те пор пока жидкость не сравняется с заданным значением на корпусе устройства.

Плюсы

• простой монтаж и регулировка;
• энергонезависимость;
• можно регулировать температуру из комнаты, где установлен контур;
• возможность обслужить 2 контура (и более) без смесительных узлов;
• в корпус помещается воздухоотводник с клапаном.

Виды терморегуляторов

На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.

Электромеханические терморегуляторы

Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.

Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.

Электронные терморегуляторы

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.

Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.

Программируемые терморегуляторы

Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.

Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.

Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.

В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.

Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.

Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.

Радиоэлектронные устройства

Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.

Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.

Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Устройство и принцип работы

В состав термоклапана входит два основных узла:

• Клапан.
• Термостатическая головка.

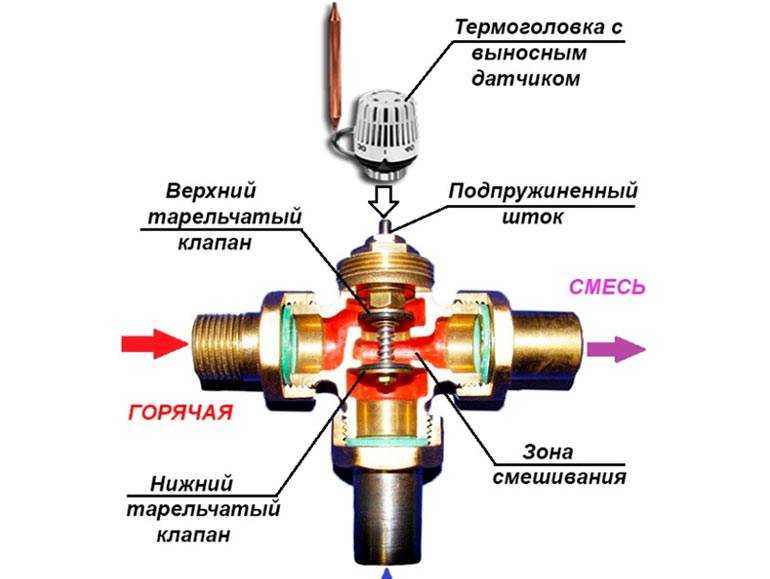

Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.

Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.

Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.

В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.

Виды РТЛ

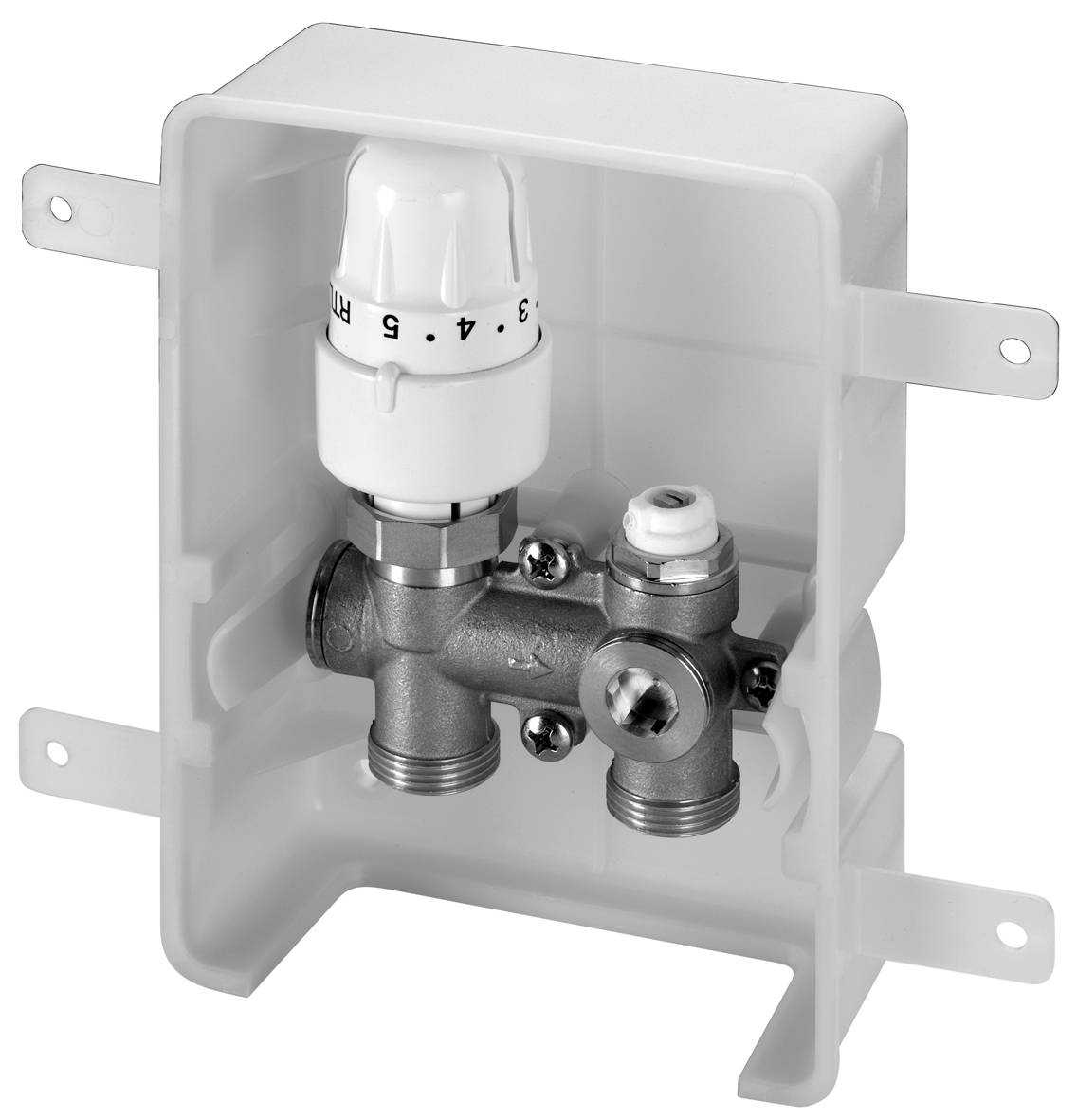

Для визуального представления изделия послужит фото регулятора типа Unibox RTL. Устройство имеет установленный вентиль и термостат «RTL», крышку, куда встроен маховик, чтобы ограничивать температурный режим обратного потока.

Комплект состоит из элементов:

• монтажного короба с термостатическим клапаном;
• встроенного регулятора температуры обратного потока;
• клапана для сбрасывания воздуха со сливом воды.

Технические характеристики:

• глубина монтажа – 60 мм.
• максимальное давление – 10 бар;
• рабочая температура 20 -100С
• диапазон настройки обратных потоков – 10-50С.

Регулятор ограничивает уровень нагрева обратных потоков, устанавливают устройство на площади пола до 20 м2. Температура в соответствии с нормируемым диапазоном устанавливается на термоголовке, поддержка осуществляется на автомате.

При установке ограничителя Unibox RTL теплоноситель подается порциями, циркулирует по всему контуру теплого пола, затем проходит через регулятор. Открытие клапана происходит, если вода будет меньше максимального значения.

Плюсы Unibox RTL:

• возможность подключения контура комбинированного типа;
• выбор схемы, в соответствии с конкретными условиями;
• не нужны дополнительные узлы, которые снижают температуру воды;
• простота регулировки обогрева пола.

Минусы:

• горячий теплоноситель должен подаваться равномерными порциями;
• использование регулятора возможно только на небольших площадях;
• обслуживает не большую длину петли, всего 50 м.

В продажу поступают термоголовки типа РТЛ, которые снижают стоимость гребенки, предназначенной для загородного дама площадью до 240 м2. Потому что для этого случая не понадобится установка циркуляционного насоса, но длина контура должна быть в пределах 60 м. Для пола с петлями более 10 штук с длинной подающей магистрали подсоединяют с мощным основным насосом. Для больших по площади домов применяют трехходовые клапаны на 100 м контуры.

Температурные ограничители могут применяться как балансировочные элементы, когда коллектор соединяют с петлями теплого пола и насосно смесительным узлом. Устанавливают температуру на термоголовке, в соответствии с расчетом по возвращаемому теплоносителю, чем контролируют расход воды в каждом контуре.

Особенности трехходового клапана

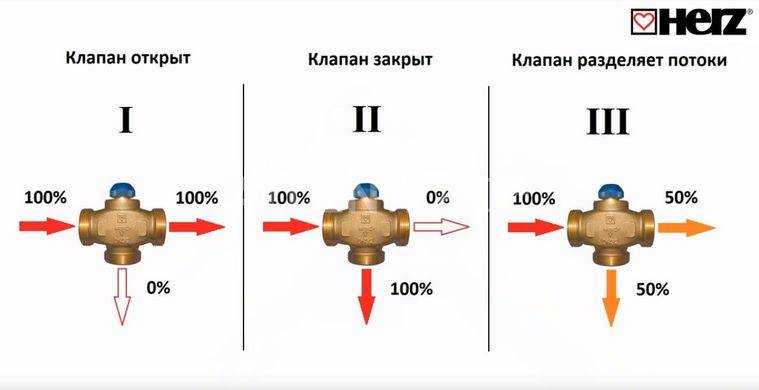

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

• горячая вода поступает к коллектору, входящему в систему теплого пола;
• при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
• если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
• внутри происходит смешивание двух потоков;
• после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

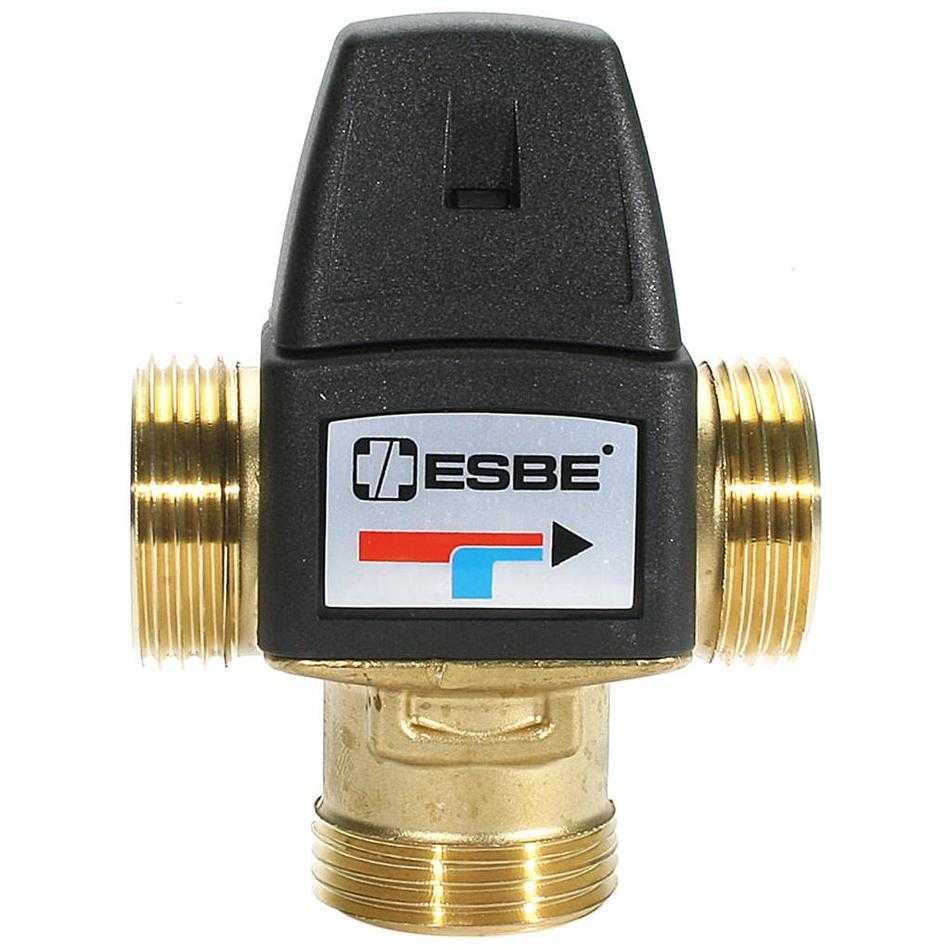

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

• Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
• Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
• Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

https://youtube.com/watch?v=IcNpwAkeHN0

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Главные функции и особенности устройства

По принципу работы элемента, можно догадаться о происхождении его названия – трёхходовой клапан выполняет главную функцию – пропускает через 2 канала воду из разных источников:

• Теплоноситель с высокой температурой из трубы с подачей, связанной со стояком централизованного отопления или котлом-нагревателем;
• Прохладная вода, остывшая в ходе циркуляции по водяному контуру.

Потоки смешиваются друг с другом внутри клапана и покидают его через третий клапан уже с заданной владельцем температурой. Устройство работает постоянно, поскольку подмес осуществляется в процессе каждого рабочего режима греющего контура в стяжке пола.

Рабочий цикл имеет следующую последовательность: подогрев – отдача тепла – подмес остывшей воды – отдача тепла – подмес. Пропорция, в которой смешиваются потоки с разными температурами, должна контролироваться автоматически и постоянно.

Иначе производительность теплообмена полов с воздухом в комнате не будет напрямую связан с возможными перепадами градусов тепла. В таком случае владельцу придется выставлять параметры нагрева воды в ручном режиме.

Системы отопления

Подмес горячей воды в смеситель без участия владельца позволяет наличие термочувствительной головки. Именно она отвечает за пропускные возможности клапана на основе температуры смешиваемых потоков воды с обеспечением заданных параметров на выходе.

Трёхходовые клапаны могут использоваться в разных условиях и имеют различные назначения, поэтому встречается несколько их видов.

Отопительные домашние системы с батареями, подключенными к автономному котлу, требуют самого простого устройства. Трехходовой кран относительно недорог и отличается простотой по своему конструктивному исполнению, поэтому ставить их можно своими руками. В таком случае объемы смешивания потоков регулируются вручную самим владельцем.

Системы ГВС

В подаче горячего водоснабжения клапан трехходового типа нужен для обеспечения безопасной температуры воды – человек не должен обжечься. Устройства имеют простую и понятную конструкцию и отличаются от отопительных аналогов особым защитным блоком, предназначение которого – перекрытие горячей воды при отсутствии в трубах холодной.

Водяной теплый пол

Трехходовой клапан в составе водяного контура имеет усложненную конструкцию, поскольку нужен для поддержания теплоносителя в указанном диапазоне температур в зависимости от градуса окружающей среды.

В смесителе используется трехходовой клапан для регулировки интенсивности обогрева жилья автоматически, без участия владельца. В кране есть рукоятка для регулировки, а также нанесенная мерная шкала, по которой можно выполнять ручную настройку.

Необходимо установить циркуляционный насос, который будет поддерживать в греющем водяном контуре оптимальное давление. Это очень важный момент для правильной работы узла, в котором осуществляется подмес теплоносителя.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от . Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

• подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
• за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
• от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
• на гребенке обратки должны бить расходомеры.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

• для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
• для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Термоклапан системы отопления

Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.

Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.

Как работает термоголовка?

Терморегулятор состоит из механизма с термодинамическими параметрами, основанными на элементарных физических качествах вещества – расширении при высоких температурах. В корпусе термоголовки есть специальная емкость с веществом, отвечающим на нагрев, а под ней – толкатель для клапанного штока.

Термоголовка для теплого пола работает следующим образом:

1. Внутри термостата находится сильфон с твердым или жидким веществом. Стенки его сделаны гофрированными, что дает емкости способность к растяжению;
2. Когда повышается градус, сильфон расширяется, стенки растягиваются и давят на клапанный шток. Баланс системы поддерживается пружиной;
3. Когда сильфон остывает, его размеры восстанавливаются и перестают оказывать давление на шток.

Термоголовка для теплого пола продается отдельно или с вентилем в комплекте. Покупка комплекта оптимальна, потому что в таком случае резьба и посадочные места кранов и головки идеально совпадают.

Комплектация производится разными типами вентилей, поэтому бывают прямыми или угловыми термоголовками. Выбрать нужный вариант можно по конфигурации отопительной системы.
