Необходимое расстояние труб теплого при монтаже

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Медь.
Сталь.
Металлопластик.
Сшитый полиэтилен.
Полипропилен.

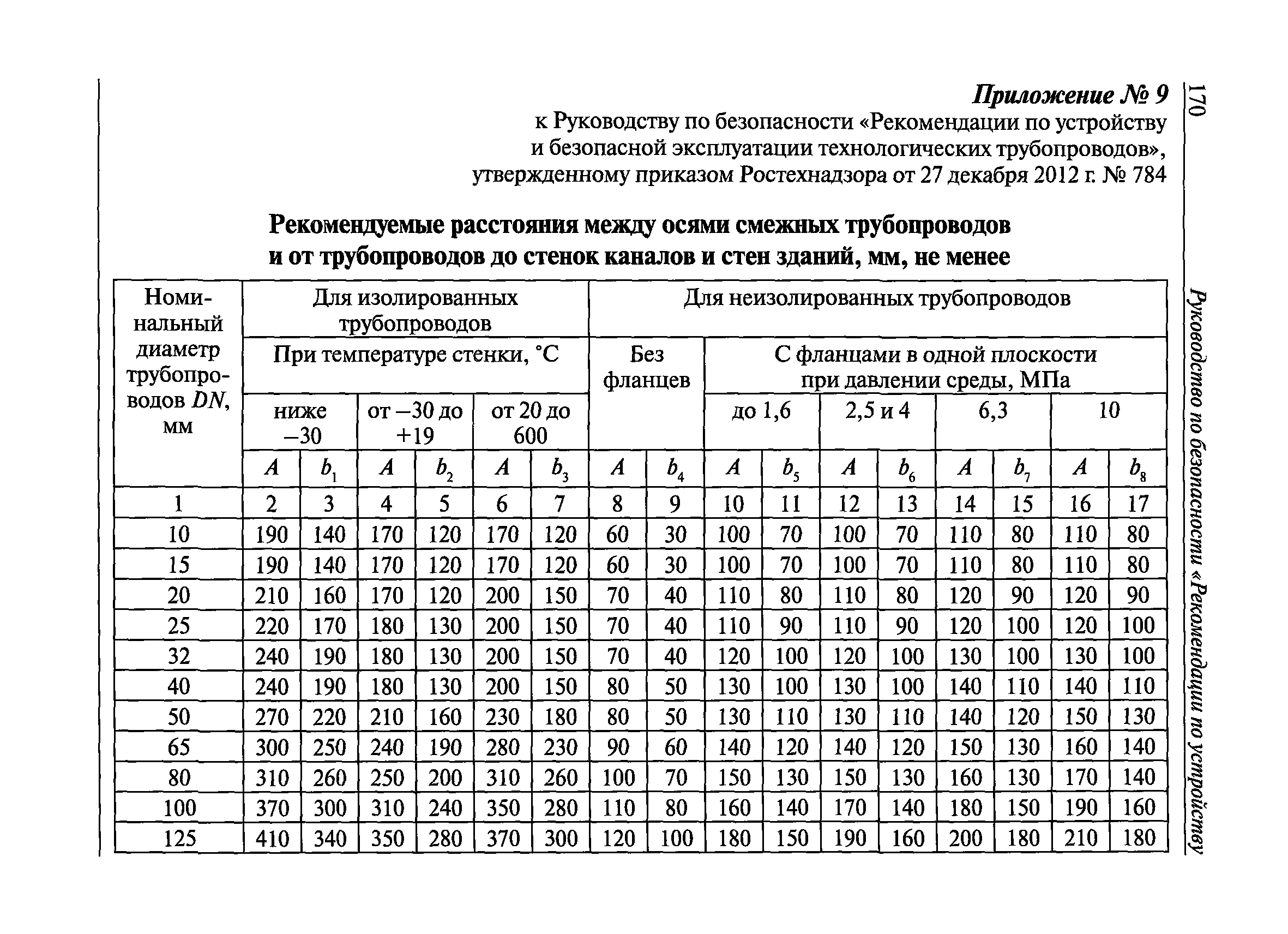

Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.
Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
В санузлах шаг укладки должен составлять 15 см.
Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

пероксидный;
силановый;
азотный;
радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

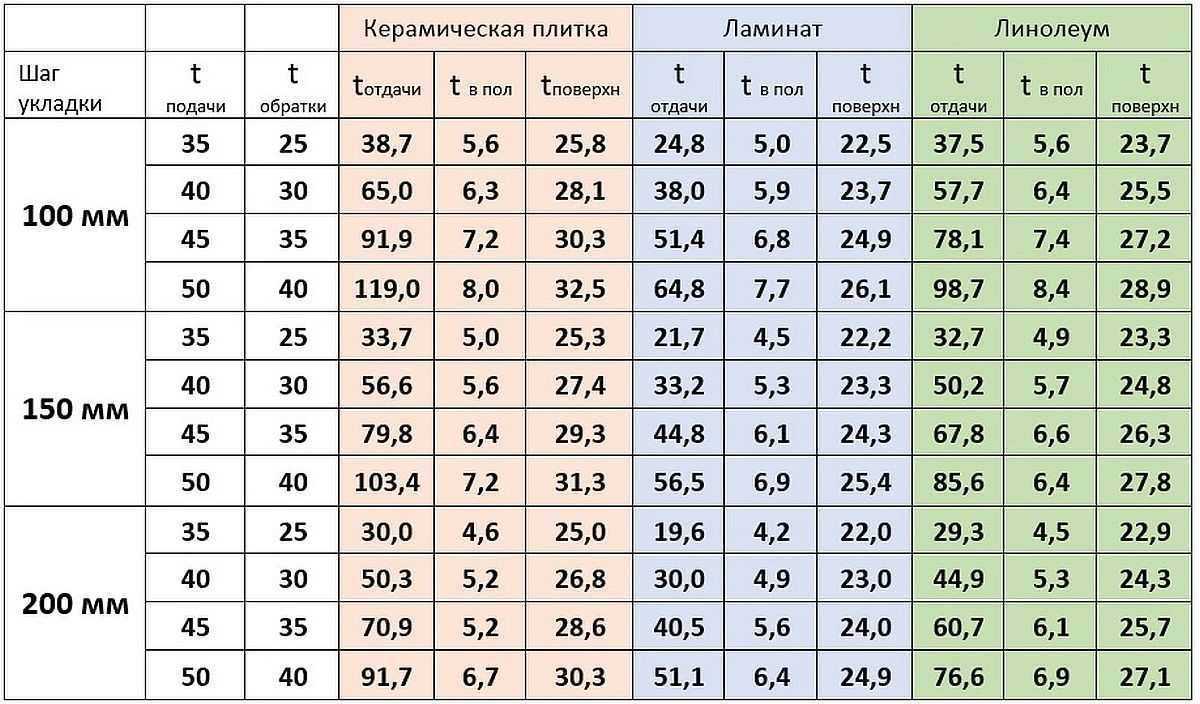

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Расстояние труб под мебелью и кухонным гарнитуром

Запомните простую вещь. Мебель имеет свойство меняться, передвигаться и выкидываться из Вашего дома

Поэтому теплый пол под мебелью монтируем ВСЕГДА! Что касается самого шага укладки труб теплого пола, то на мебель не обращаем внимание. Монтируем согласно информации, изложенной выше

С кухонным гарнитуром ситуация немного иная. Кухонный гарнитур даже если и меняется, то зачастую остается на том же месте. Поэтому монтаж труб теплого пола под гарнитуром не обязателен или же там можно уложить трубу с шагом 20 мм.

Точные расстояния Вам даст проект. Универсальный шаг 150 мм. Зона усиления 100 мм. Под мебелью шаг укладки труб не меняем.

Почему нужно оставлять отступ от стены для теплого пола

Теплый пол может состоять как из труб, так и из специальной инфракрасной пленки. Трубам, особенно для ванной комнаты, доверяют больше. Тем более что в ванной можно сделать водяной теплый пол, то есть выстроить систему горячего водопровода таким образом, чтобы она шла под основным покрытием, подогревая его. При правильных расчетах и использовании классического напольного покрытия, плитки, получится отличный результат без проведения электрики.

Трубы для водного пола могут быть:

медными;
металлопластиковыми;
полиэтиленовыми;
полипропиленовыми.

Пример

Итак, какое расстояние между трубами теплого пола должно быть? Для этого рассмотрим в пример расчет количества труб. Одним из важных факторов, влияющих на расстояние, помимо материала, является диаметр самой трубы и габариты помещения.

Например, при диаметре в 16 мм и расстоянии по 3 метра с каждой стороны трубы должны быть удалены друг от друга не более чем на 25 см. Причем этот шаг соблюдается равномерно для всех труб от стены. Посмотрим расчеты необходимого количества труб при таких параметрах и способы их вычисления.

Представим себе, что труба начинается и заканчивается в углу. Она будет идти по стене в 3 метра длиной и не доходить до противоположного края на 25 см. Тогда нам понадобится 2,5 метра трубы. То есть, 0,25 м — расстояние с одного края и 0,25 м — с другого. После этого труба поворачивает и также идет вдоль стены, не доходя до края в 25 см. Потом она поворачивает и так же не доходит уже до начально проложенной части на 25 см. В итоге получится спиралевидная укладка трубы с шагом в 25 см.

Чем больше пространство комнаты, тем больше диаметр труб желательно использовать, но он не должен превышать диаметра в 20 мм. Расстояние же для медных труб, как уже выяснилось, будет большим. Например, используя медные трубы, вполне можно сделать расстояние в 30-35 см, при этом использовать меньшее количество материала, без потери полезного действия.

Очень важно не только соблюдать расстояние, но и технологию укладки труб. Это необходимо для того, чтобы в итоге покрытие выдерживало должную предполагаемую нагрузку, и трубы при этом не деформировались. Обычно, укладывая трубчатый теплый пол, делается все так, чтобы трубы были в желобах, благодаря этому давление финишного покрытия и механических нагрузок не будет ощутимо настолько, чтобы повредить трубы

Обычно, укладывая трубчатый теплый пол, делается все так, чтобы трубы были в желобах, благодаря этому давление финишного покрытия и механических нагрузок не будет ощутимо настолько, чтобы повредить трубы.

Кстати, в последнее время часто для теплого водного пола используются стальные гофрированные трубы. Это позволяет делать систему без отрезания трубы. Гофрированные стальные трубы также имеют хорошую теплоотдачу, благодаря чему их можно укладывать на более отдаленном расстоянии в сравнении с полимерными аналогами.

И в заключение подведем итог. Оптимальное расстояние труб для теплого пола – 20-45 см. Оно зависит от материала трубы, ее диаметра и площади поверхности. Учитывая этот параметр, можно надеяться на эффективность работы системы, конечно же, при соблюдении всех остальных параметров.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

двойной спиралью (рис.1);
змейкой (рис.2);
двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Конструкция теплого водяного пола и способы его укладки

Полностью подготовив требуемые материалы и вооружившись необходимыми теоретическими знаниями, можно приступать к монтажу теплого пола. А приведенные далее подробные инструкции помогут более наглядно понять процесс установки.

Итак, алгоритм создания теплого водяного пола включает в себя следующую последовательность действий:

Подготовленную поверхность пола выровнять при помощи специальной строительной смеси.
Далее уложить слой теплоизолирующего фольгированного материала, который будет отражать тепло, не давая ему уходить вниз и в стороны.
Уложить выбранные трубы в необходимом порядке, закрепить их термоизолирующими элементами.
Подключить трубы к насосу и проверить работоспособность системы, уделяя внимание тщательному осмотру на предмет возможных повреждений и протечек.
Затем сделать бетонную стяжку (с учетом линейного расширения полипропиленовых труб и создания специальных каналов для них), и выровнять поверхность пола по уровню.
Выполнить укладку финишного напольного покрытия.

Для обеспечения лучшей теплоотдачи и максимальной эффективности системы теплых полов, существуют несколько вариантов укладки труб.

К ним относят:

размещение по спирали (или улиткой), благодаря которому происходит более равномерное и качественное распределение тепла по всей поверхности;
размещение в форме зигзага (или змейки) позволяет довольно быстро выполнить монтаж системы, однако способствует неравномерному распределению тепла;
комбинированный вариант сочетает в себе преимущества двух предыдущих способов и чаще всего используется в достаточно больших помещениях со значительной площадью поверхности.

При монтаже теплого водяного пола, специалисты рекомендуют:

начинать укладку труб в участке с наименьшей температурой (стороны возле окна или двери);
во время монтажа труб следует соблюдать предельную аккуратность и не допускать их механического повреждения (например, нельзя наступать на них);
делать оптимальный шаг между трубами, который, как правило, составляет 100 –400 мм;
учитывать, что при увеличении шага появляется необходимость увеличения температуры теплоносителя;
учитывать данные производителя о предельно допустимых температурных значениях в системе, чтобы избежать повреждений напольного покрытия или растрескивания бетонной стяжки;
соблюдать нормативный температурный режим теплых полов, который составляет 25ºС для помещений с постоянным пребыванием людей, и 22ºС для помещений с периодическим пребыванием;
во избежание повреждения мебели, не следует ее располагать непосредственно над теплым полом.

В данной статье подробно рассказано, какую трубу использовать для теплого водяного пола, а также на что стоит обратить внимание при ее выборе и монтаже. После изучения подробных описаний и инструкций можно смело переходить к дальнейшему этапу – обустройству теплого пола. Отличное качество комплектующих и всей системы в целом гарантировано!

Отличное качество комплектующих и всей системы в целом гарантировано!

Может контур быть разной длины?

Ветка тёплого водяного пола не должна превышать 120 метров. В противном случаи, следует сделать несколько раздельных петель. В идеале, они все должны иметь приблизительно одинаковую длину. Тогда отпадёт необходимость в проведении дополнительных работ по балансировке и настройке системы.

Если рассматривать квартиру из трёх комнат, одна из которых санузел, то естественно, что длина трубопровода в данном помещении намного меньше, чем в остальных. Возникает вопрос — нужно ли делить змеевик в других комнатах на части, чтоб он был равен размеру труб в санузле?

Этого делать не обязательно, существует допустимое расхождение по длине трубопровода до 30 до 40%, в комнатах разной площади. Помимо этого, используя разный диаметр труб, и варьируя это с изменением укладочного шага, можно уменьшить площадь большого помещения.

К сведению! Не забывайте исключить из площади наиболее большой комнаты, места где будет устанавливаться крупногабаритная мебель.

Не зависимо от выбранной схемы, следует предварительно подготовить чертёж укладки трубопровода с учётом размера контуров и интервалов между ветками тёплого водяного пола.

Отклонение от заданных параметров: последствия

Если сделать пол слишком толстым, температура будет ниже положенного. Причина – плохая теплоизоляция. Ее всегда можно увеличить, но тогда потребуется больше энергии. А еще могут возникнуть проблемы с регуляцией системы.

Если сделать слишком толстую изоляцию, при поступлении через утеплитель, теряется большое количество энергии.

Также бывают случаи, когда отдельные части полов теплые, а отдельные холодные (это касается водных конструкций). Скорее всего, тепло плохо распределяется по полу. В том месте, где нет труб, энергия не поступает к покрытию. Можно снизить такой показатель или монтировать дополнительную трубу.

Последняя проблема – если делать слой утеплителя очень тонким, есть риск повреждения стяжки.

голоса

Рейтинг статьи

Расстояние от водопровода до фундамента сооружений

Если водопровод приходится проводить в замкнутых условиях, допустимо сокращение дистанции от фундамента до 1,5 м, обычно используют трубопровод из полимеров, его помещают в кожух выше 0,5 м уровня фундаментной подошвы.

При монтаже водопровода берут следующие минимальные допуски до фундаментных плит и сетей:

архитектурных сооружений – 5 м;
оград промышленных зданий, эстакад, опорных конструкций контактных электросетей и связи, рельсовых путей – 3 м;
железных дорог с шириной колеи 1520 мм не меньше глубины траншеи до основы насыпи и края выемки – 4 м;
рельсовых путей с шириной колеи 750 мм – 2,8 м;
уличных бортов на краю автодорог или обочине – 2 м;
кюветной бровки или подошвы дорожной насыпи – 1 м;
опор ЛЭП: – с напряжением до 1 кВ. (проводники уличного освещения, электроконтактные линии городского электротранспорта) – 1 м; – от 1 до 35 кВ. – 2 м; – от 35 до 110 кВт и более – 3 м.
обделок углубленных чугунных тюбингов метро – 5 м;
обделок из бетонных материалов, размещенных ниже 20 м поверхности почвы – 5 м.
обделок конструкций метро без гидравлической изоляции – 8 м.

В строительных нормах указаны дистанции до центральной оси деревьев с кроной окружностью меньше 5 м – в этом случае водопровод под землей укладывают от оси не менее, чем на 2 м.

Рис. 5 Нормативы дистанций между коммуникациями под землей
