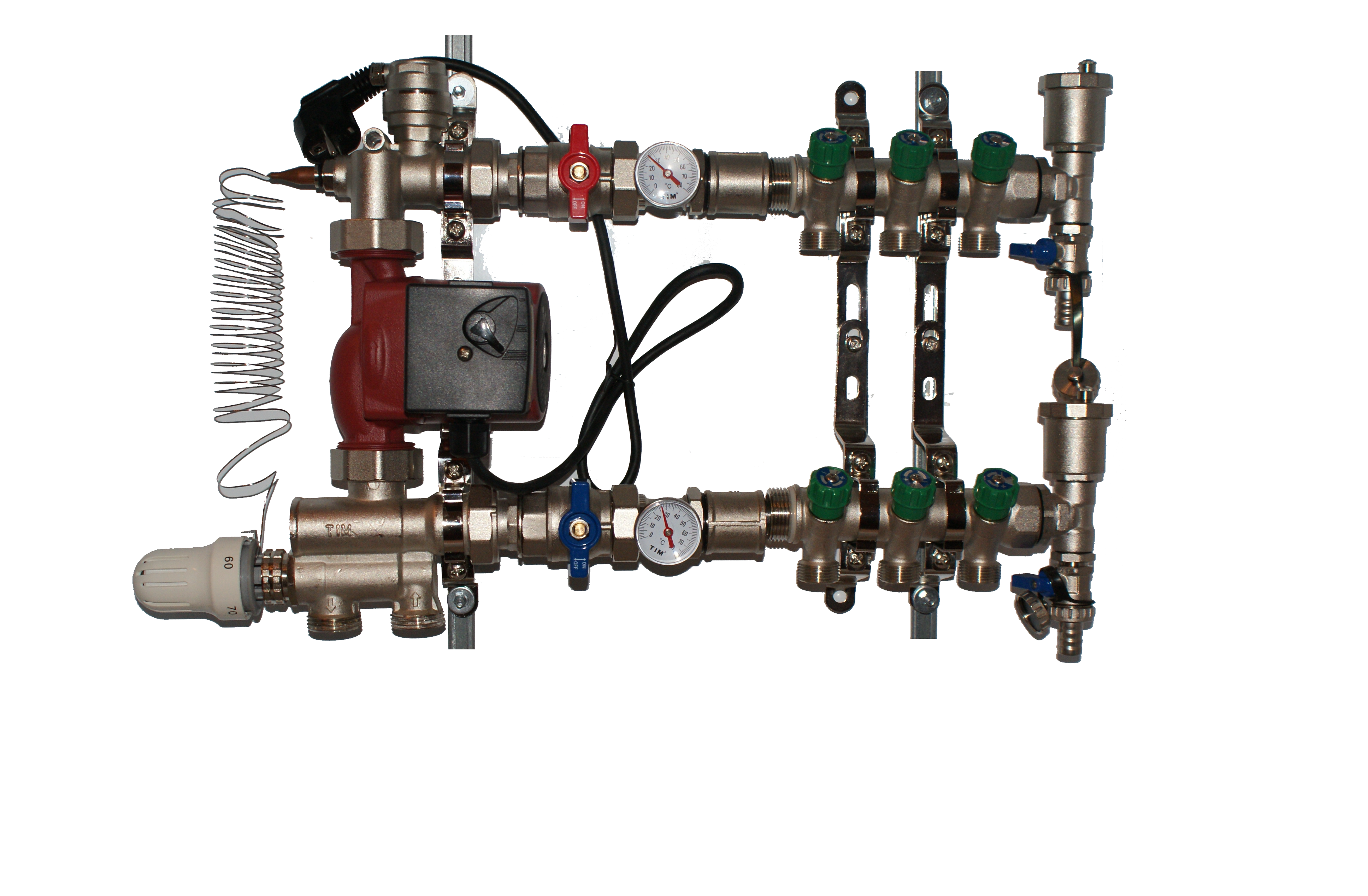

Узел подмеса для теплого пола

Установка гребенки в систему отопления и её расчет

Гребенка в системе водяного теплого пола

Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

Прежде чем приступить к установке — следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей — рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

N0=N1+N2+N3+N4

Где N0 – диаметр коллектора, N1, N2, N3, N4 – сечения его отводящих патрубков.

Такая же схема расчета применяется при изготовлении гребенки отопления своими руками

Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме. Т.е

она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

• Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
• Если узел располагается в котельной — установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
• Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру — впускные клапана и балансировочные расходометры;
• При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

Пример схемы монтажа гребенки отопления

Следует помнить, что это лишь общие рекомендации, которые могут изменяться и дополняться в зависимости от конкретных параметров отопительной системы.

Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

Виды коллекторов

Современный рынок отопительных элементов предлагает покупателю огромнейший ассортимент коллекторов. В основном они отличаются количеством отводов и наличием различного типа усовершенствований, которые делают работу проще, но увеличивают стоимость. К примеру, более дорогие гребенки для теплого пола оснащаются термоголовками и расходомерами, что позволяет равномерно регулировать температуру подачи воды в систему и ее напор.

Дешевые варианты лишены этих деталей, так как для монтажа используются латунные трубы с резьбовыми концами. Они имеют дюймовый внутренний проход и производятся методом литья. На внешнюю резьбу латунной трубы накручивают контур теплоносителя, а во внутреннюю можно вкрутить заглушку, расходомеры, термоголовки или же дополнительную трубу (если имеющегося размера недостаточно). В таких случаях необходимо применение уплотнителей, которые не позволят воде просачиваться наружу.

Еще более бюджетными являются гребенки, сделанные из дешевых материалов с цанговыми разъемами. К таким гребенкам можно подсоединить металлопластик или же металлические трубы, но они имеют явный минус – с течением времени в зоне расположения вентилей начинают образовываться микротрещины, из которых вытекает вода. Из-за этого приходится срочно начинать ремонт или покупать новый отопительный коллектор.

Самый дешевый вариант, который можно собрать даже своими руками – труба из обычной нержавейки, к которой приварены выходы под контуры. Но, эта конструкция очень простая, и к ней придется докупить множество дополнительных элементов. Поэтому данный вариант владельцы частных домов выбирают редко.

Также гребенки для теплого пола делают самостоятельно, с помощью металлопластиковых труб разных диаметров, нужных фитингов и обычного паяльника. Хорошие мастера при наличии нужного инструмента могут сварить гребенку даже из нержавейки, и она будет более надежной и долговечной, по сравнению с самодельным коллектором из металлопластиковых труб.

Кроме материала изготовления и наличия дополнительной фурнитуры, гребенки отличаются количеством отводов. Бывают двух-, трех-, четырех– и пятиотводные коллекторы. Если этого покупателю мало, можно купить дополнительную гребенку с недостающим количеством отводов и присоединить ее к имеющейся.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Выбор гребенки для теплого пола

Выбор гребёнки

Выбирая гребёнку, нужно знать потребность в ее функциональном назначении и производительности, она должна иметь запас, чтоб могла выдержать резкие перепады давления.

Кроме того, надо учитывать:

1. Материал — выпускаются латунные, пластиковые и из нержавеющей стали. Бюджетная гребёнка из пластика, но она не долговечна. Сварное изделие из нержавейки прочное, но подвержено коррозии. Латунные коллекторы — наиболее качественные и надежные, но стоят они дорого.
2. Количество клапанов для подключения контуров пола — лучше производить установку гребёнки с количеством отводов, равное веткам пола. Если отводов будет больше, то придётся глушить лишние.
3. Уровень автоматизации — в настоящее время есть оборудование, которое подключается к термостатам и программируемым контролёрам. Они упрощают процесс регулировки и контроля за температурой и потоком теплоносителя.

Приобретая распределительный узел, лучше брать изделие от известной компании, даже если его цена выше — она окупится при эксплуатации. Наличие соответствующей гарантийной документации на товар обязательно.

Предназначение гребёнки для тёплого пола

Гребёнка для пола с обогревом — это не самостоятельный узел, а комплект элементов входящих в коллекторную группу. Он отвечает за работу греющего пола.

Чаще тёплый водяной пол включает в себя несколько контуров, которые имеют разную длину, для них требуется различное количество теплоносителя. Поэтому, без распределительного узла устройство не будет качественно работать.

Без коллектора, горячая вода будет поступать напрямую от котла в трубы пола, большая часть её будет двигаться в самую маленькую петлю. В итоге, маленький контур перегреется, а большому не хватит тепла.

Если же, теплоноситель подаётся от центрального отопления, то градус нагрева его выше, чем требуется для тёплого пола. Если он будет идти в контуры не разбавленный охлаждённой водой, то перегрев обеспечен.

Устройство позволяет настраивать количество поступления теплоносителя в каждую петлю и степень его нагрева. Это поможет обеспечить требуемый температурный уровень.

Из чего состоит гребёнка

Определившись со способом регулировки, решив, что будет использоваться – трёхходовой клапан или термоголовки, собираются остальные элементы гребёнки.

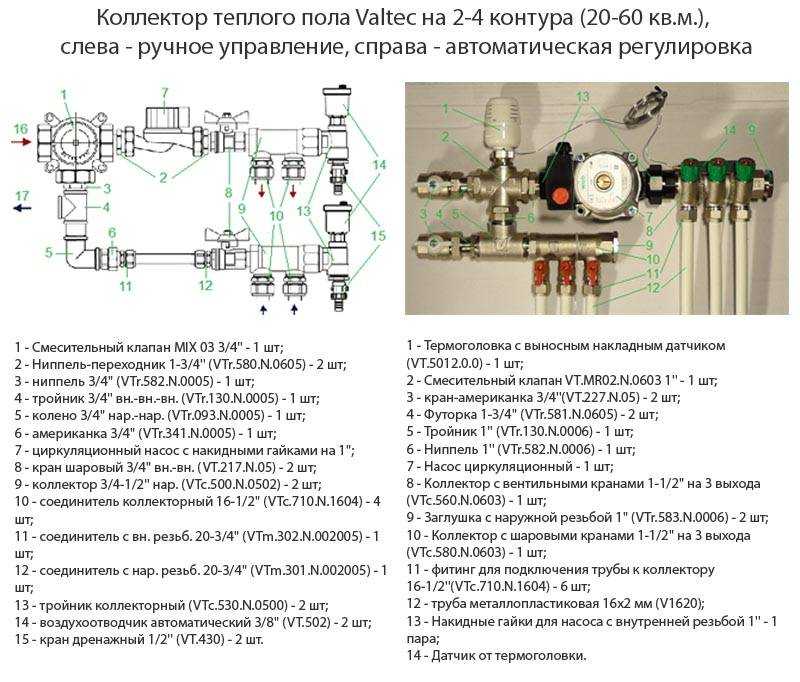

• Собственно коллектор – это две параллельные трубки (подачи и обратки) с выходами. Одна боковая часть каждой гребёнки заглушена. Его можно приобрести готовый, но стоимость его – это основная затратная часть смесительного узла (речь идёт о тысячах рублей). Гораздо дешевле, собрать гребёнку из ряда тройников, у которых с одной стороны резьба внутренняя, а с другой – внешняя. К боковым выходам подсоединяются трубки контура (через фитинги – обжимные или под пайку).
• Манометр, контролирующий давление.
• Подрывной клапан, который сработает, если давление будет превышено.
• Сервоприводы на каждый контур особенно важны, когда длина контуров различна (если дать волю законам физики, температура в них будет существенно отличаться). Термостаты же выровняют давление и температуру.

Самостоятельное изготовление гребёнки из тройников предполагает отсутствие сервоприводов на каждом контуре. Ставить такой коллектор можно только в том случае, если все ветки одинаковой длины!

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

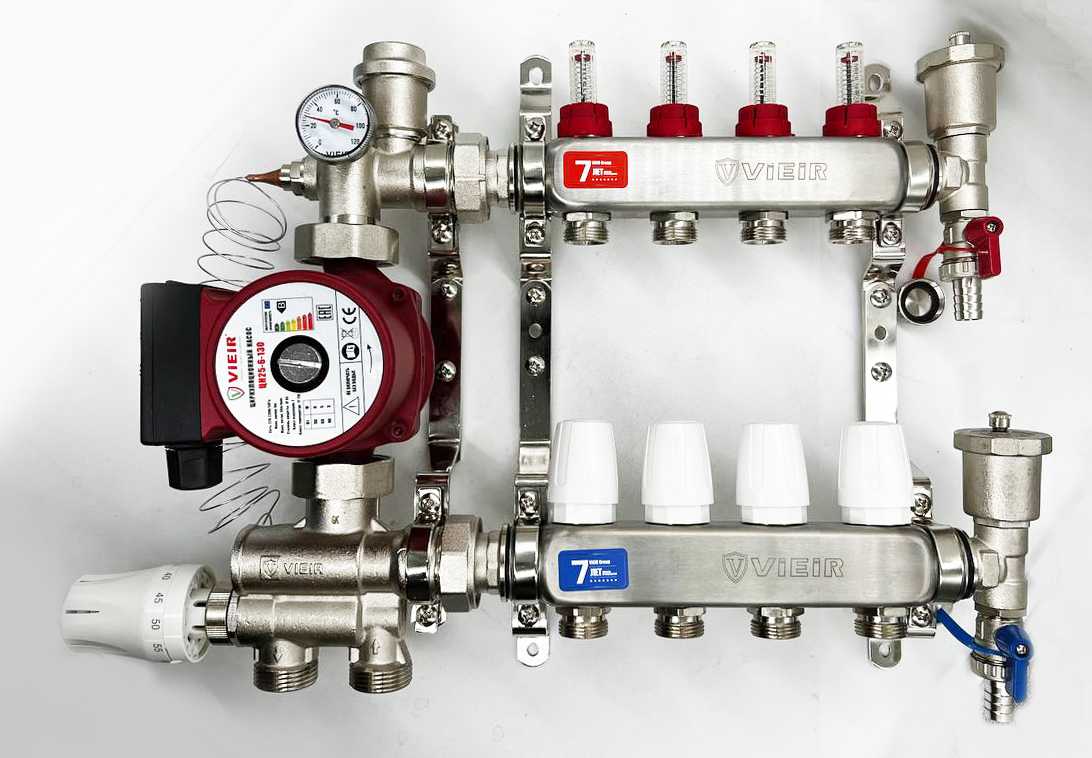

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

• Число контуров, по которым будет проходить нагретая вода.
• Количество и технические характеристики входящего в схему нагревательного оборудования.
• Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

• Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
• Циркуляционный насос следует подключать с торца конструкции.
• Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
• Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

• В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
• Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
• Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
• Теперь коллектор можно покрасить и хорошенько посушить.
• Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом. Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
3. С этой же стороны следует подключать и бойлер косвенного нагрева.
4. Линии подачи теплоносителя подсоединяют сверху или снизу.
5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Для чего нужен коллектор?

Устройство выравнивает параметры системы. Коллекторы для водопровода выполняют следующие функции:

1. Регулируют давление. В тройниковой разводке часто снижается напор воды при одновременном использовании водоснабжения несколькими потребителями. Коллекторная система позволяет избежать этого, напор и температура воды в кранах неизменны.
2. Во время проведения ремонтных работ или замены смесителя исчезает необходимость перекрытия водообеспечения по всему стояку. На выходных отверстиях коллектора монтируются краны, регулирующие каждую ветку.
3. Разводка исключает наличие вмонтированных в стену соединений. Благодаря этому снижается вероятность протечек. При выходе из строя фитингов и кранов их замена не повлечет порчу облицовки.
4. При необходимости ввести дополнительную разводку не нужно менять всю проводку. На подключение уходит мало времени, не требуется покупка дорогих деталей.

Распределители обладают хорошими гидравлическими характеристиками, не подвергаются коррозии и могут устанавливаться без специальной прокладки. Преимуществами параллельной системы водоснабжения являются стабильность, практичность, изолированность каждого подключения и возможность регулировки технических норм.

Высокая стоимость разводки — единственный недостаток системы.

Правила размещения коллектора

Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

Например:

• Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
• Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
• Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

Управление греющими контурами

При качественном регулировании теплоносителя по температуре его расход остается неизменным, если не установить дополнительные средства автоматизации. Без них объем проходящей через контур воды настраивается только вручную – вентилями и ротаметрами, расположенными на подающем/обратном коллекторе. Но термоклапанами можно управлять и автоматически, если поставить на них сервоприводы.

Система работает так: в помещениях стоят проводные либо беспроводные терморегуляторы, следящие за температурой воздуха и связанные с единым блоком управления (контроллером). Он, получая сигналы от комнатных термостатов, посредством сервоприводов открывает и закрывает вентили на гребенке теплых полов. Таким способом контроллер может управлять напольным обогревом и радиаторной системой одновременно, что и показано на схеме:

Помимо температурного регулирования совместно с термостатами, контроллер умеет делать еще ряд интересных вещей:

• реагировать на изменения погодных условий на улице;
• заранее прогревать необходимые помещения к заданному времени;
• отключать обогрев теплыми полами в неиспользуемых комнатах;
• управляться дистанционно через GSM связь или интернет.

Использование сервоприводов и средств автоматизации не только повышает комфорт для проживающих, но и позволяет экономить 15—20% средств, затрачиваемых на оплату энергоносителей и таким путем снижать цену отопления частного дома.

Сборка заводской гребенки – инструкция

Чаще, при укладке тёплого пола, используется латунная фабричная модель или из нержавейки.

Принцип работы гребенки для водяного теплого пола, схемы подключения и регулировка

Распределительная гребенка для теплого пола – это не какая-то отдельная деталь, а целый коллекторный узел, отвечающий за корректную работу контуров водяного напольного отопления. Наш материал поможет владельцам частных домов, планирующим обогреваться теплыми полами (сокращенно – ТП) , разобраться в устройстве и принципе действия этого узла, а также ознакомиться со схемами и разновидностями гребенок.

Особенности монтажа изделия

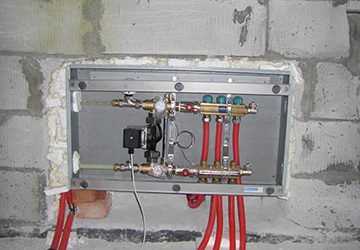

При установке этой конструкции необходимо учитывать ряд правил и особенностей. Обычно коллектор устанавливают на стену, посередине или ближе к полу. Для этого лучше всего использовать специальный коллекторный шкаф, придающий более эстетичный вид конструктивному узлу.

В нем должны быть просверлены отверстия для подходящих трубопроводов. Гребенка крепится с таким условием, чтобы была возможность стравить воздух из отопительных контуров. Это позволит без проблем проводить ремонт в случае аварии.

Длина контуров должна быть примерно одинаковой, чтобы легче было проводить регулировку. Это делается по двум показателям: расходу теплоносителя и его температуре. Для этого в схеме встроены расходомер и температурные датчики.

Важное условие при монтаже теплых полов — общая длина каждого контура не должна превышать 60 м. В противном случае теплоносителю сложно будет преодолевать гидравлическое сопротивление в трубопроводах

При создании тёплого пола, в каждую комнату прокладывается своя отдельная ветка отопления.

Выводы и рекомендации

Судя по отзывам на форумах, домовладельцы знакомы с гребенками, оснащенными смесительным узлом и насосом. Примечательно, что далеко не все мастера знают о существовании термоголовок типа RTL. А они позволяют значительно снизить цену гребенки теплого пола, устанавливаемой в загородном доме небольшой или средней площади (до 250 м²). Отсюда рекомендации:

1. По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, тогда не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м.
2. Если количество петель достигает 10 и более, а подающая магистраль от котла довольно длинная, подберите более мощный основной насос. Можно поставить агрегат Grundfos Alfa-2 15—60 с функцией Autoadapt для экономии электричества.
3. При длине контуров до 100 м, площади дома свыше 250 м² и сложной отопительной системе используйте гребенку с двух– или трехходовым клапаном (качественное регулирование).
4. При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

Желательно избегать ситуации, когда гребенка распределения стоит на 1 этаже, а теплые полы сделаны на 2 и 3 этажах. Узел лучше расположить ближе к контурам и провести к нему 2 магистрали, вместо того, чтобы прокладывать 10 или 20 труб от гребенки по стенам и сквозь перекрытия. Ответы на многие вопросы вы получите, просмотрев видео:

Выводы и рекомендации

Судя по отзывам на форумах, домовладельцы знакомы с гребенками, оснащенными смесительным узлом и насосом. Примечательно, что далеко не все мастера знают о существовании термоголовок типа RTL. А они позволяют значительно снизить цену гребенки теплого пола, устанавливаемой в загородном доме небольшой или средней площади (до 250 м²). Отсюда рекомендации:

1. По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, тогда не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м.
2. Если количество петель достигает 10 и более, а подающая магистраль от котла довольно длинная, подберите более мощный основной насос. Можно поставить агрегат Grundfos Alfa-2 15—60 с функцией Autoadapt для экономии электричества.
3. При длине контуров до 100 м, площади дома свыше 250 м² и сложной отопительной системе используйте гребенку с двух– или трехходовым клапаном (качественное регулирование).
4. При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

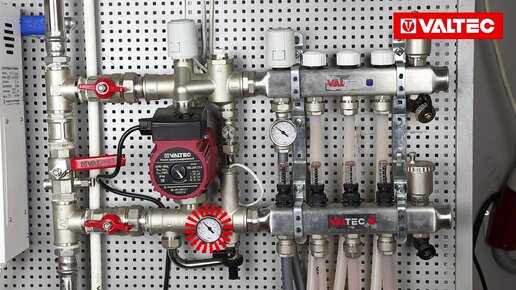

Желательно избегать ситуации, когда гребенка распределения стоит на 1 этаже, а теплые полы сделаны на 2 и 3 этажах. Узел лучше расположить ближе к контурам и провести к нему 2 магистрали, вместо того, чтобы прокладывать 10 или 20 труб от гребенки по стенам и сквозь перекрытия. Ответы на многие вопросы вы получите, просмотрев видео:
