Как правильно поставить обратный клапан на насосную станцию

Что нужно знать при выборе обратного клапана

При выборе нужно знать диаметры труб и оборудования

У трубы два диаметра измеряются в миллиметрах или дюймах

Внутренний DN или ДУ (диаметр условного прохода)

Наружный

• В системах водоснабжения квартиры и загородного дома ДУ равен 15, 20, 25, 32, 40, и 50 мм
• По международному стандарту измеряется в дюймах. 15 мм соответствует 1/2 дюйма. 20мм — ¾ дюйма и так далее 1, 1 ¼, 1.5, и 2. Большие размеры для бытовых водопроводов практически не используются.
• Если нужно поставить перед водосчетчиком. Потребуется обратный клапан с маркировкой ДУ 15 или 1/2″. Слово дюйм обычно обозначают кавычками » . Если возникнут сомнения посмотрите обозначение на смонтированном в систему кране или вентиле. И выберите устройство с такой же маркировкой.
• Внутриквартирные водопроводы чаще всего при соединениях используют резьбу. Поэтому подойдет любой муфтовый клапан.
• Оптимальный материал для корпуса латунь.
• Хороший вариант для выбора затвор на пружине. Обеспечивает герметичность.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

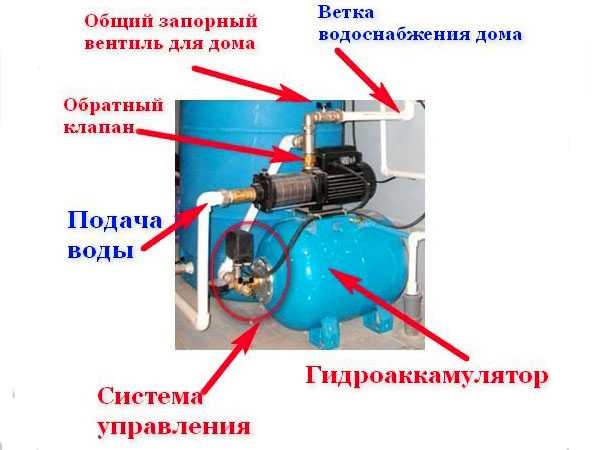

Установка на насосной станции – подбор места

Пружина механизма не достаточно упругая, иначе он бы полноценно блокировал поток воды. Эта характерность содействует накапливанию разных грязевых отложений на стенках. Засорения с каким то периодом вызывают перебои в работе во всей системе. Благодаря этому квалифицированный монтаж обратных клапанов так важен.

Чтобы приспособление служило длительнее, руководствуются советами производителя: устанавливают вертикально, а стрелка на корпусе указывает направление потока воды. Разрешается горизонтальное расположение, однако нужно понимать, чем это грозит. На стенках отложения скапливаются намного быстрее, служебный срок в данном случае станет намного меньше.

Установка обратных клапанов, применяемых для водонапорных установок, самая обычная. Труднее подобрать хорошее место и модель. Она подчиняется от типа помпы, одновременно с которой будет работать. Можно приобрести аппарат с вмонтированным запорным устройством. Производственники располагают их на входных и выходных магистралях. Во всяком случае перед приобретением следует полюбопытствовать, имеет ли конструкция отсечные клапаны. Если это рассчитано, то ставить еще не надо: это не только лишне, но и вредно. Увеличивается напор в системе, уменьшается пропускная способность.

Если в колодце или скважине применяется погружной вакуумный насос, клапан обратный устанавливают перед гидроаккумулятором. Отличные конструкции – имеющие шарик или золотник подъемного типа. Для водонапорных установок, размещенных на поверхности, необходимым считается донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Большинство производителей указывают конкретную модель, однако в основном, годятся устройства разного типа.

Определяющее значение при подборе модели имеет трубный диаметр (обязательный размер всасывающей – не меньше 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, применяя имеющуюся резьбу или соединители. Требуется обеспечить очень высокую непроницаемость – мизерный подсос воздуха ведет к неработоспособности. Используют уплотнительную ФУМ-ленту. В первую очередь располагают по стрелке, указывающей направление потока воды, чтобы приспособление открывалось при закачивании жидкости.

Установка клапана обратного типа собственными руками делается в этой очередности:

1. 1. Подбирают модель и выверяют ее трудоспособность. Для этого довольно подуть ртом с двух сторон: в одном случае затвор открывается, в ином не пропускает воздух.
2. 2. Определяют верное направление установки. Его указывает стрелка на корпусе.
3. 3. Накручивают клапан на резьбу, заранее подмотав ФУМ-ленту. В насосной станции есть встроенный переходник, для всасывающей трубы его необходимо приобрести.
4. 4. Подтягивают крепление газовым ключом. Главное не перестараться – встречаются изделия не самые крепкие.

В большинстве случаев систему устраивают аналогичным образом, что предполагают выпорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда ставить клапан после гидравлического аккумулятора нельзя – он заблокирует вывод воды. Размещение в отношении к задвижке определяется технологией запуска станции. Есть модели, работа которых начинается при закрытом кране. Тогда запорное приспособление устанавливают после него.

Обзор: обратный клапан

Место монтажа – погружная труба

Донный клапан рекомендуется ставить вместе с фильтром, который чистит воду от песка, предохраняя внутренние части от раннего износа. Лучше всего сразу приобрести приспособление с сеткой. У определенных моделей она снимается, что позволяет если будет необходимость сделать замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный элемент запорный. Незамысловатая для установки трубная арматура, которая применяет межфланцевое соединение. В приватизированном доме используют в основном дешевые устройства с креплением на муфте.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

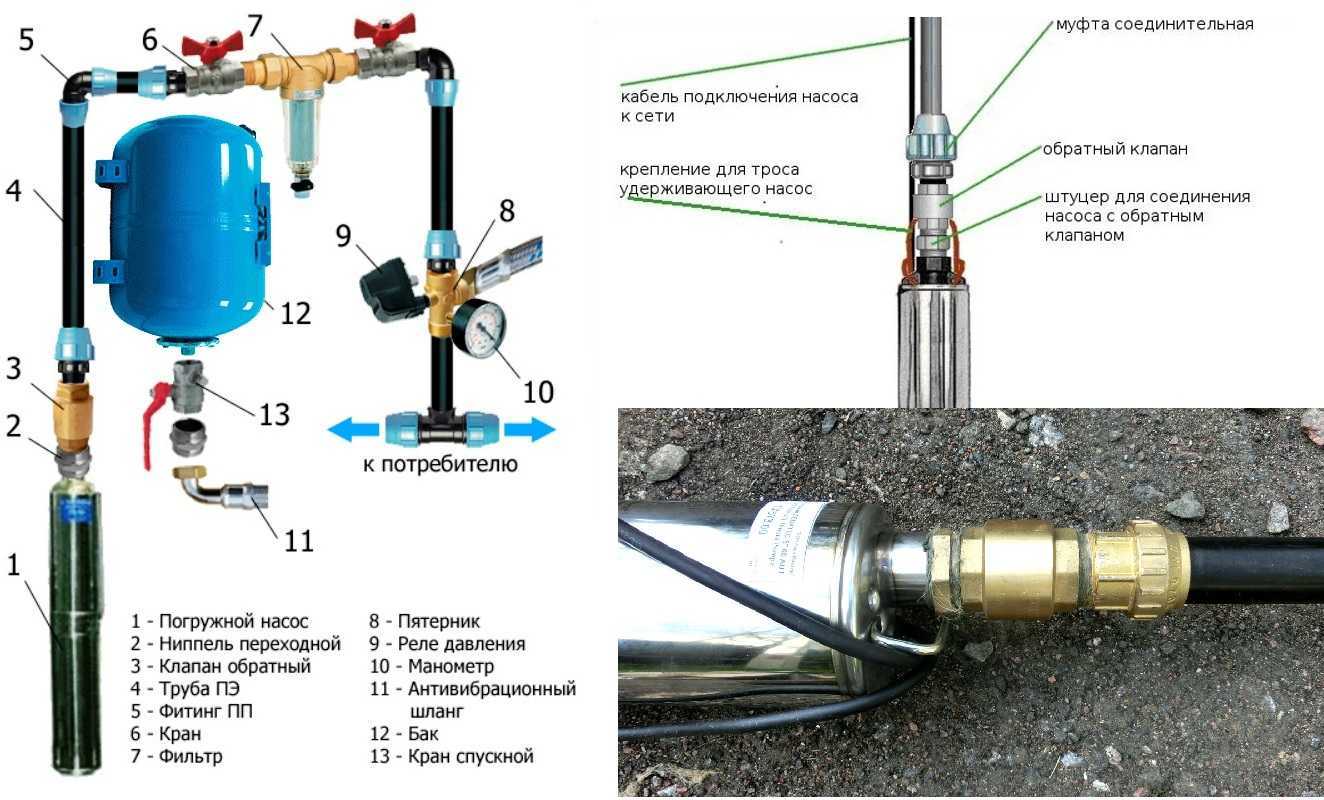

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

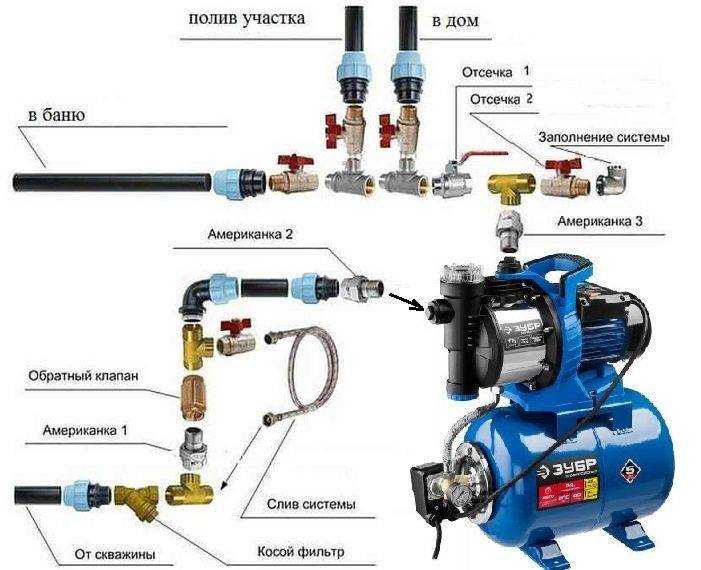

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Плюсы и минусы применения клапана

Из преимуществ использования канализационного аэратора:

• возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
• возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

3 Установка на насосной станции – выбор места

Классификация ^

Существуют два вида обратных клапанов, которые отличаются между собой конструктивным исполнением перекрывающего элемента:

• клапаны – имеют вид золотника, используются на горизонтальных участках трубопроводов;
• затворы – выпускаются в виде круглых дисков, их можно монтировать как на горизонтальном, так и на вертикальном участке трубопровода.

По исполнению запирающего элемента обратные клапаны делятся на несколько групп:

• клапаны подъемного типа: затвор (запирающий элемент) в них подпружинен, перемещаться может только вверх или вниз.

Под воздействием давления потока воды на подаче пружина сжимается – и клапан открывается. Как только водный поток ослабевает, пружина возвращает затвор в положение «закрыто».

Подъемные обратные клапаны имеют внушительные размеры, в системе водоснабжения они применяются очень редко. Их основная область применения – котельные и системы теплоснабжения промышленных предприятий;

клапаны шарового типа: роль запорный элемент в такой конструкции представляет собой шар, выполненный из полимера или чугуна.

Встречаются и резиновые шары. Закрытие устройства осуществляется только под воздействием силы тяжести: пружины в шаровых клапанах не используются.

Клапаны с шаровым затвором чаще всего используются в канализационных системах, но и а водопроводных сетях они себя отлично зарекомендовали.

Конструкции такого рода имеют низкое гидравлическое сопротивление. Однако, вследствие немалых габаритов и массы шаровые обратные клапаны намного дороже прочих типов;

обратные клапаны поворотного типа: запорный элемент имеет вид откидной створки. Он закреплен на оси, расположенной вне проходного сечения.

Такая конструкция клапанов применяется большей частью на трубопроводах диаметром более 50 мм.

По типу присоединения поворотные обраты клапаны делятся на фланцевые, муфтовые и межфланцевые.

Фланцевые клапаны имеют большие размеры и массу. Для их изготовления используют чугун и сталь. Это самые дорогие изделия в группе поворотных обратных клапанов.
Межфланцевые клапаны дешевле, но они «грешат» более высокими потерями напора по сравнению с фланцевыми.

Данная категория клапанов также изготавливается из чугуна и стали, выпускаются и серии, выполненные из антикоррозионной стали.

Самые дешевые поворотные обратные клапаны – муфтовые.

На их производство идут латунь и чугун. Потери напора на муфтовых клапанах меньше, чем на фланцевых и межфланцевых.

Дисковые обратные клапаны: в качестве запорного органа используется диск, размещенный перпендикулярно к оси потока.

Перемещается он вдоль оси водопровода. В основном, дисковые клапаны изготавливаются в муфтовом исполнении для трубопроводов небольших диаметров, но можно найти и межфланцевые.

Запорный диск чаще всего подпружинен, поэтому в монтаже дисковый клапан неприхотлив. Выигрывает он и цене, но потери напора у него высокие. Тем не менее, такие клапаны широко применяются в инженерных сетях.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Что такое обратный клапан на воду, его назначение и область применения

Обратный клапан — один из видов запорной арматуры. Суть его работы в том, чтобы перекрывать движение потока в обратном направлении. Вторая его задача — препятствовать падению давления.

Применительно к водопроводу, он перекрывает обратное движение воды. В частных системах водоснабжения (из колодцев или скважин), обратный клапан ставят так, чтобы после отключения насоса он удерживал воду во всасывающем патрубке. Если система сделана на основе насосной станции, то, скорее всего, в ее составе есть обратный клапан. Но это надо смотреть в паспорте. Нужен или нет в таком случае второй? Зависит от протяженности линии подачи, сечения трубопровода, производительности насоса и еще нескольких факторов. Но чаще его ставят.

Иллюстрация принципа работы запорного клапана

В квартирах или при центральном водоснабжении в доме, его ставят перед счетчиком. Но тут его задача иная — предотвратить возможность «отматывания» показаний. Наличие или отсутствие обратного клапана в этом случае на работоспособность не влияет. Но его установка — обязательное условие эксплуатационной организации. Пломбу ставят так, чтобы не исключить несанкционированный разбор воды.

Где еще может потребоваться обратный клапан на воду? В системе отопления. Не централизованной, а частной. В ней могут быть контура, в которых при определенных условиях может возникать обратный поток. Вот на таких контурах тоже ставят обратный клапан. В обвязке бойлера, при наличии гигиенического душа. Эти устройства также могут дать обратный поток. Так что запорная арматура нужна.
