Греющий кабель для пластиковых труб и его монтаж

Как используют специальный кабель для обогрева водопроводной трубы

Конструкция

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

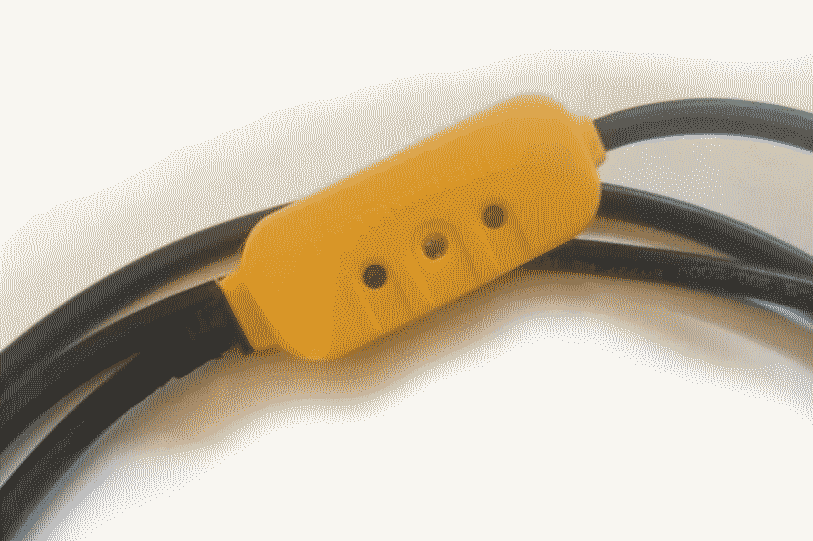

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Конструкция и способы применения

Конструктивное исполнение греющего кабеля определяется принципом его действия — выделением тепла при прохождении через проводник электрического тока. На этом же принципе основана работа широко применяемых систем электрического теплого пола, поэтому основными составляющими обеих систем являются металлический проводник и изоляция. Отличие между ними определяется более жесткими требованиями к греющему кабелю для водопроводов в связи с его наружным применением.

В качестве проводника используют металлы и сплавы с высоким электрическим сопротивлением. Так же как и в других электронагревательных приборах, для этой цели чаще всего используют нихромовую и фехралевую проволоку. По исполнению кабель может быть одно- или многожильным, разница заключается в удельной мощности и способе подключения.

Изоляция служит для обеспечения безопасности при эксплуатации и для защиты самого проводника от механического повреждения и влаги. В ее состав входит изоляция металлической жилы, защитный экран и наружная оболочка. Применяемый материал или дополнительные элементы защиты зависят о производителя. Чаще всего для изоляции жилы и наружной оболочки применяют ПВХ и фторполимеры, для защитного экрана — алюминиевую или медную оплетку.

Разнообразие конструктивных исполнений позволяет найти системам самое различное применение — обогрев водопроводов, резервуаров и емкостей, водостоков, кровли, лестниц и пандусов.

Инструктаж по подключению обогрева

Конструкция и сфера применения

Электрический обогрев используется для повышения температуры водопроводных или канализационных труб, а также резервуаров для хранения жидкостей и дренажных каналов (например, для слива конденсата с поверхности крыши).

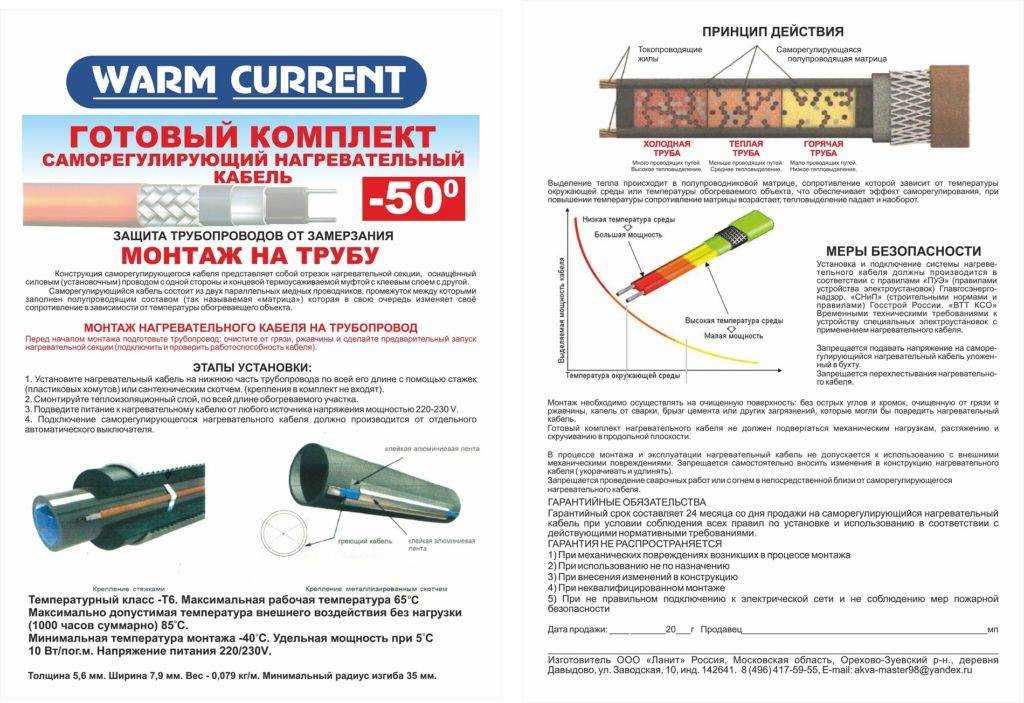

Документация к греющему кабелю

Разогревающий кабель для трубы состоит из элементов:

1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Устройство греющих кабелей

Резистивный кабель

Двужильный (одножильный не рассматриваем ввиду неудобности его подключения) резистивный кабель состоит из одной токопроводящей жилы и одной греющейся (1), внутренней изоляции (2), металлической оплетки (3) и наружной термостойкой изоляции из полимера (4). Под действием силы тока происходит нагрев жилы, которая в свою очередь отдает тепло объекту. Резистивный кабель также часто используют при монтаже теплого пола.

Для работы резистивного греющего кабеля в обязательном порядке необходимо использовать терморегулятор, который предотвратит его перегрев. Также он греет одинаково по всей длине, а значит расход электроэнергии будет максимальным (в сравнении с саморегулирующимся). Главное преимущество резистивного изделия над саморегулирующимся — это относительно невысокая цена. Например, в среднем 1 погонный метр хорошего резистивного кабеля мощностью 10 Вт/м будет стоить около 150 — 200 рублей, в то время, как саморегулирующийся при той же мощности будет стоить порядка 500 — 600 рублей метр.

Обычно резистивный провод продается в комплекте с вилкой и термостатом в концевой муфте. В зависимости от модели и области применения термостат может быть выставлен на разные температуры. Например, у кабеля SpyHeat SHFD, предназначенного для обогрева трубопровода, термостат рассчитан на включение при понижении температуры ниже 5°С. Это означает, что когда температура у основания термостата падает ниже 5°С, то он запускает работу кабеля. Именно поэтому термостат необходимо располагать в самой верхней точке трубы — там, где температура падает ниже всего. Если разместить наоборот, то может получиться, что самый холодный участок трубы будет замерзать, а термостат так и не включится.

Саморегулирующийся кабель

Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.

Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

Как подобрать правильный кабель

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля, важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Конструкция и сфера применения

Электрический обогрев используется для повышения температуры водопроводных или канализационных труб, а также резервуаров для хранения жидкостей и дренажных каналов (например, для слива конденсата с поверхности крыши).

Документация к греющему кабелю

Разогревающий кабель для трубы состоит из элементов:

1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Устройство греющих кабелей

Способы монтажа

Выбор метода монтажа зависит от расположения водопроводной системы и конкретного вида греющего кабеля.

1. Самым распространённым является монтаж поверх трубы.

   Для этого кабель предварительно растягивают по всей длине требуемого участка водопровода. Размещать его можно по разному – в одну прямую линию, зигзагами (волнистой линией) или обматываю трубу спиралью.

   Если планируется установка терморегулятора, датчик необходимо разместить в самом холодном месте трубопровода, для чего, возможно, придется произвести необходимые промеры.

   Устанавливается датчик на максимальном удалении от обогревателя – диаметрально противоположно, с дополнительной его термоизоляцией от кабеля. Если не соблюсти это требование, система автоматического контроля потеряет свой смысл.

   Кабель плотно прихватывается к телу трубы полосами клеящей ленты, лучше всего – алюминиевого скотча.

   Поверх уложенного и закрепленного кабеля устанавливается термоизоляция – минеральная, пенополистирольная, полиуретановая и т.п., и защитный кожух, который предохранит всю смонтированную систему от внешних механических воздействий, атмосферной и почвенной влаги.

2. Существует способ прокладки кабеля в теле водопроводной трубы.

   Это бывает весьма оправдано при невозможности осуществить монтаж поверху. Кроме того, такой способ наиболее экономичный – можно использовать кабель меньшей мощности, так как теплопередача осуществляется при непосредственном контакте с водой.

   Для реализации такого способа подходят не все виды кабелей – это стоит оговорить сразу при покупке. В комплекте приобретаются специальные муфты, обеспечивающие герметичность водопроводной системы и надежное закрепление кабеля.

При монтаже следует помнить, что кабель не должен упираться в отводы, тройники, не должен препятствовать работе задвижек и кранов.

Подобные кабеля полностью безопасны как в электрическом плане – у них очень надежная изоляция, так и с точки зрения экологии – материал их внешнего покрытия никоим образом не сказывается на качестве питьевой воды.

Монтаж

Способы укладки нагревательного элемента

Греющий кабель для обогрева труб может быть смонтирован несколькими способами в зависимости от требований к монтажу и диаметра водопровода.

Этих способов существует три:

• прокладка внутри трубы;
• установка его снаружи с расположением вдоль трубы по прямой с закреплением скотчем;
• наружный монтаж вокруг трубы по спирали.

При прокладке обогревателя внутри трубы он должен отвечать нескольким требованиям. Его изоляция не должна быть токсичной и не должна при нагреве выделять вредные вещества. Уровень электрической защиты должен быть не ниже IP 68. Его конец должен оканчиваться герметичной муфтой.

При прокладке снаружи трубы, он должен плотно прилегать к ней, закреплен скотчем, и поверх трубы должна быть одета полиуретановая теплоизоляция.

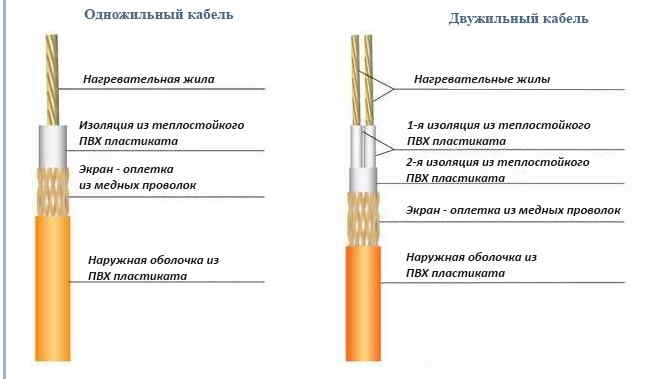

Схема устройства резистивного греющего кабеля для труб

Внутренний монтаж обогревателя

Первый способ – самый трудный с технической точки зрения. Для этой цели используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68.

В этом случае его конец должен быть тщательно герметизирован специальной муфтой. Для этого способа монтажа выпускают специальный комплект, который состоит из тройника 90 или 120 градусов, сальника, а также стандартный комплект для подсоединения к электрической сети с концевой муфтой.

Стоит сказать, что для подсоединения обогревателя и для установки его внутри трубы необходимо иметь базовые знания по сантехнике и электромонтажу. А последовательность можно описать следующим образом. При наличии всех комплектующих: сальника, тройника, а также необходимого набора инструментов начинаем с монтажа тройника на водопровод, который необходимо предохранить от промерзания зимой.

Тройник устанавливается на трубу с помощью резьбового соединения с уплотнением лентой ФУМ или паклей с краской. Во второй выход тройника, предназначенного для сальника, вставляем подготовленный к монтажу греющий кабель для водопровода с надетыми на него шайбой, сальниковым вкладышем из полиуретана и сальниковой втулкой с резьбой.

После установки его в водопровод производится монтаж сальника. При этом надо следить, чтобы соединительная муфта между греющим и электрическим кабелями находилась снаружи трубопровода примерно на 5-10 см от сальника. Комплект для внутреннего монтажа лучше приобретать у поставщиков кабеля, так как все сальниковые прокладки выполнены под его сечение. Это позволит в дальнейшем при эксплуатации обезопасить себя от утечек воды из сальника.

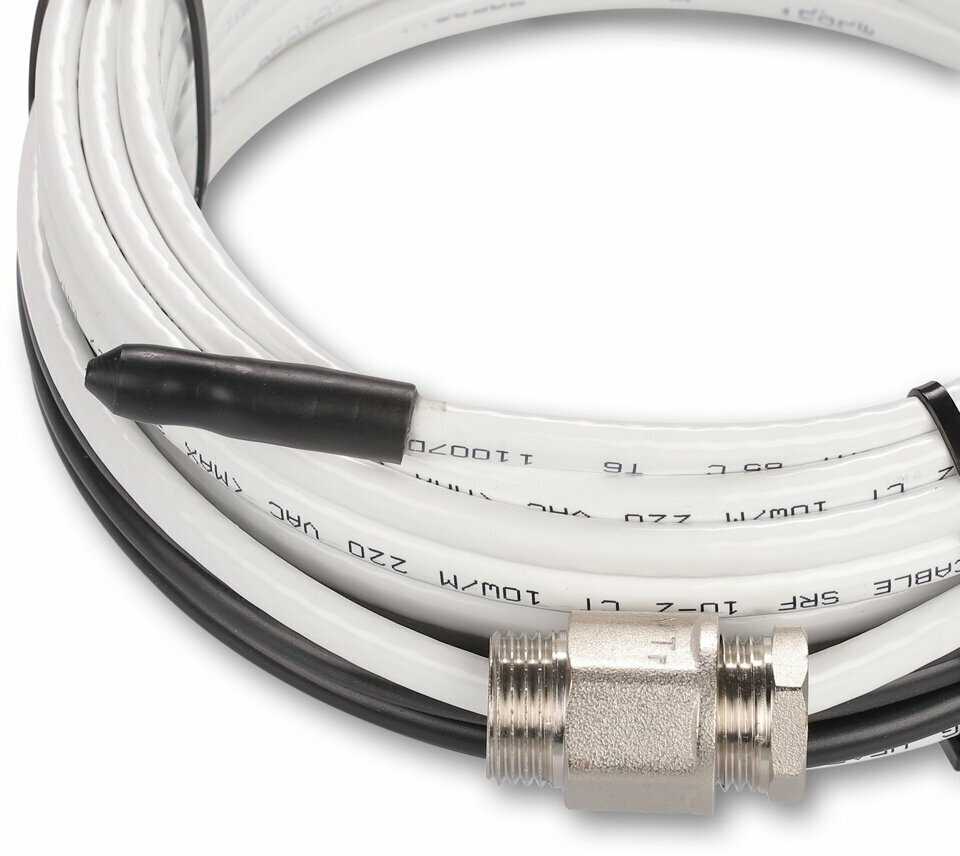

Для внутренних труб используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68

Внешний монтаж обогрева трубы

Обогрев наружных труб с помощью кабеля

Монтаж обогрева снаружи водопровода значительно легче. Его прокладывают вдоль трубы, закрепляя по всей длине с помощью алюминиевого скотча через каждые 30 см. Если есть возможность, его прикрепляют к нижней части трубы, чтобы обогрев был оптимальным – снизу вверх.

Рассмотренный способ относится к водопроводам малого диаметра, при больших диаметрах он подбирается более мощным и прокладка выполняется по спирали вокруг трубы. Запорную арматуру такую, как вентили, краны, фильтры, обматывают кабелем в произвольной форме.

Если он саморегулирующийся, то для него не важна форма обвивки вокруг вентилей, допускается даже перекрестие. Вне зависимости от вида монтажа – внутри или снаружи, вдоль трубы или по спирали – все водопроводные трубы необходимо заизолировать. Существует очень удобная полиуретановая скорлупа для разных диаметров.

Так как защита канализации от замерзания так же важна, как и защита водопровода, то выпуски канализации обогреваются аналогичным образом. Единственное отличие – трубы канализации имеют диаметр от 150мм и систему обогрева на них монтируют снаружи по спирали.

Обогрев кабелем труб: составляющие системы

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся кабель – это, обычный, электрический кабель, который нагревается при воздействии электричества и обладает свойством регулировать собственную мощность в зависимости от температуры окружающей среды. Это означает, что чем холоднее атмосфера, тем горячее саморегулирующийся кабель.

Принцип действия саморегулирующегося нагревательного кабеля основан на его внутренней схеме. Грубо говоря, он состоит из трех основных частей:

• Многослойная конструкция обеспечивает надежную защиту.
• Металлические проводники используются для проведения электричества;
• «Умная» полимерная матрица — это матрица, которая адаптируется к изменяющимся условиям и выделяет тепло;

Изоляция — здесь используется целый «сэндвич» из нескольких материалов.

Саморегулирующийся греющий кабель для водопроводных труб имеет еще одну интересную особенность — он имеет любую длину. Мы можем взять прочные ножницы, разрезать его и подключить обратно — он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения.

Нагревательный кабель имеет достаточно прочную конструкцию для предотвращения аварийных разрывов.

Свойства

Другие свойства саморегулирующихся нагревательных кабелей:

•  Сам регулирует потребление энергии, что позволяет экономить электроэнергию
• Высокая механическая прочность — он работает от электричества, а значит, требует прочной, многослойной изоляции;
• Влагостойкий — безопасно работает в толще воды. Самое главное — изолировать его конец специальной термоусадочной пленкой;
• Прочность саморегулирующегося греющего кабеля обеспечивается его многослойностью.

Первые два слоя представляют собой медные проводники. Они покрыты изоляционным слоем из полиолефина или фторполимера.

Следующий слой выступает в качестве брони — здесь используется медная оплетка. Еще один слой полиолефиновой изоляции завершает этот «сэндвич». Благодаря такой конструкции саморегулирующийся нагревательный кабель очень долговечен и устойчив.

Медная оплетка также действует как электромагнитное экранирование — оно слабое, но все же присутствует.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Разновидности нагревательных проводов

Зачем нужен греющий кабель

По разным причинам трубы утепляют – как водопровод, так и канализацию.

В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:

• Бетонных.
• Винтовых и т. д.

Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.

На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.

Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.

Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.

Возлагаемые задачи на системы обогрева

Итак, какие задачи стоят перед системами обогрева:

Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь

Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.. Дом из какого материала Вам нравится больше всего?

Дом из какого материала Вам нравится больше всего?

Дом из бруса
25.47%

Дом из кирпича
19.38%

Бревенчатый дом
15.3%

Дом из газобетонных блоков
13.93%

Дом по канадской технологии
12.26%

Дом из оцилиндрованного бревна
4.45%

Монолитный дом
3.92%

Дом из пеноблоков
2.63%

Дом из сип-панелей
2.66%

Проголосовало: 2627

Необходимо ли последующее утепление обогреваемого трубопровода?

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

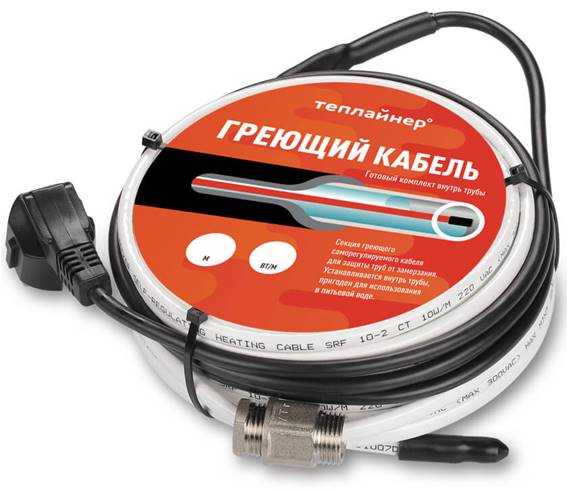

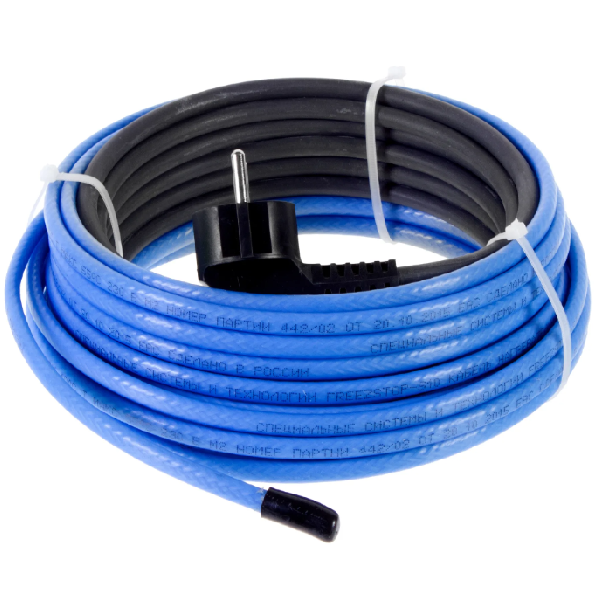

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.
