Программы для проектирования и расчета вентиляции

Программа расчета естественной вентиляции и аспирации GIDRV 3.093


GIDRV Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».

Функции программы для расчета естественной вентиляции GIDRV 3.093:

  • контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
  • расчет нового и контрольный расчет воздушных каналов для аспирации;
  • расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.

Получив результаты, можно изменить исходные параметры на любых участках воздуховодов и сделать новую схему. С помощью этой программы для расчета естественной вентиляции можно подбирать любые комбинации, добиваясь оптимальных показателей работы.

Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.

Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).

Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.

В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).

Все расчеты можно распечатать, включая таблицы.

Платная, но для ознакомления доступна демо-версия.

Расчёт вытяжной вентиляции

Расчёт вытяжной вентиляции также ведётся с учетом требований сводов правил, список которых приведён выше. Например, однократный воздухообмен в магазине будет означать, что производительность вытяжной системы также должна составлять 1 объём помещения в час (150 м3/ч для рассмотренного магазина).

Однако при расчёте вытяжной вентиляции есть одна особенность. В «чистых» помещениях (офисы, кабинеты, переговорные, жилые комнаты и другие помещения с постоянным пребыванием человека) рекомендуется, чтобы расход вытяжного воздуха был на 10-30 % меньше расхода приточного воздуха. Это делается для того, чтобы «лишний» воздух уходил в смежные помещения — в коридоры и технические помещения. Тем самым обеспечивается защита от перетекания запахов из смежных помещений и жилые и офисные зоны.

Кроме того, на любом объекте есть помещения, где предусматривается только вытяжка — санузлы, душевые, технические помещения, гардеробы и другие. Как правило, нормы предписывают устраивать для них отдельные вытяжные системы. При этом расчёт вытяжных систем ведётся исходя из следующих цифр:

  • Вытяжка от одного унитаза: 50 м3/ч
  • Вытяжка от одной раковины: 25 м3/ч
  • Вытяжка от одной душевой кабинки: 75 м3/ч
  • Вытяжка из технических помещений: 1 крат.

Функции проектирования и расчета

Программа CADvent является объектно­ориентированным приложением к AutoCAD и позволяет быстро и эффективно решать весь комплекс задач, которые возникают при выполнении проектов систем вентиляции, — это подбор оборудования, выполнение рабочих чертежей, всех необходимых расчетов систем, создание спецификации оборудования и материалов.

Интерфейс программы CADvent. Диалоговое окно подбора воздухораспределителей

Основными функциями программы CADvent являются:

  • работа на платформе AutoCAD 2004­2011;
  • проектирование 2D/3D;
  • автоматический подбор сечений воздуховодов и трубопроводов;
  • аэродинамический расчет/ расчет потерь давления в системе;
  • автоматическая балансировка систем с расстановкой дроссель­клапанов;
  • расчет шума (акустический расчет);
  • ассоциативное надписывание элементов систем;
  • быстрое внесение изменений в систему;
  • автоматическое создание планов/разрезов;
  • автоматическое составление спецификаций материалов и оборудования;
  • возможность быстрого и легкого пополнения баз оборудования;
  • преобразование блоков AutoCAD в интеллектуальные объекты CADvent (добавляются данные о размерах, расходе, dP и т.д.);
  • интеллектуальное перемещение элементов с функцией поддержки целостности системы с помощью стандартных ручек перемещения AutoCAD либо специальной функции CADvent;
  • автоматическое управление слоями;
  • контроль коллизий;
  • возможность создания нестандартных элементов;
  • связь с программами по определению стоимости.

Примеры расчетов объема воздухообмена

Чтобы провести расчет для вентиляционной системы по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.

Например, в гипотетическом доме имеются следующие помещения:

  • Спальня – 27 кв.м.;
  • Гостиная – 38 кв.м.;
  • Кабинет – 18 кв.м.;
  • Детская – 12 кв.м.;
  • Кухня – 20 кв.м.;
  • Санузел – 3 кв.м.;
  • Ванная – 4 кв.м.;
  • Коридор – 8 кв.м.

Учитывая, что высота потолка во всех помещениях составляет три метра, вычисляем соответствующие объемы воздуха:

  • Спальня – 81 куб.м.;
  • Гостиная – 114 куб.м.;
  • Кабинет – 54 куб.м.;
  • Детская – 36 куб.м.;
  • Кухня – 60 куб.м.;
  • Санузел – 9 куб.м.;
  • Ванная – 12 куб.м.;
  • Коридор – 24 куб.м.

Теперь, используя приведенную выше таблицу, нужно произвести расчёты вентиляции помещения с учетом кратности воздухообмена, увеличив каждый показатель до значения, кратного пяти:

  • Спальня – 81 куб.м.*1 = 85 куб.м.;
  • Гостиная – 38 кв.м.*3 = 115 куб.м.;
  • Кабинет – 54 куб.м.*1 = 55 куб.м.;
  • Детская – 36 куб.м.*1 = 40 куб.м.;
  • Кухня – 60 куб.м. – не менее 90 куб.м.;
  • Санузел – 9 куб.м. не менее 50 куб.м;
  • Ванная – 12 куб.м. не менее 25 куб.м.

Сведения о нормативах для коридора в таблице отсутствуют, поэтому в расчете данные по этому небольшому помещению не учтены. Для гостиной выполнен расчет по площади с учетом норматива три куб. метра на каждый метр площади.

Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.

Объем воздухообмена по притоку:

  • Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
  • Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
  • Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
  • Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

  • Кухня – 60 куб.м. — не менее 90 куб.м/ч;
  • Санузел – 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 165 куб.м/ч.

Теперь следует сравнить полученные суммы. Очевидно, что необходимый приток превышает вытяжку на 130 куб.м/ч (295 куб.м/ч-165 куб.м/ч).

Чтобы устранить эту разницу, нужно увеличить объемы воздухообмена по вытяжке, например, увеличив показатели по кухне. На практике это проводится, например, заменой воздуховодов на каналы бóльшего сечения.

Правила расчета площади воздушных каналов для замены или модернизации системы вентилирования приведены здесь. Советуем ознакомиться с полезным материалом.

После правок результаты расчета будут выглядеть следующим образом:

Объем воздухообмена по притоку:

  • Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
  • Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
  • Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
  • Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

  • Кухня – 60 куб.м. — 220 куб.м/ч;
  • Санузел – 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 295 куб.м/ч.

Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.

Расчет воздухообмена в соответствии с санитарными нормами выполнить значительно проще. Допустим, что в доме, рассмотренном выше, постоянно проживают два человека и еще двое пребывают в помещении нерегулярно.

Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб.мчел для постоянных жильцов и 20 куб.мчас для временных посетителей:

  • Спальня – 2 чел*60 = 120 куб.мчас;
  • Кабинет – 1 чел.*60 = 60 куб.мчас;
  • Гостиная 2 чел*60 + 2 чел*20 = 160 куб.мчас;
  • Детская 1 чел.*60 = 60 куб.мчас.

Всего по притоку — 400 куб.мчас.

Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

  • Кухня – 60 куб.м. — 300 куб.м/ч;
  • Санузел – 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 400 куб.м/ч.

Увеличен воздухообмен для кухни и ванной комнаты. Недостаточный объем по вытяжке можно разделить между всеми помещениями, в которых установлена вытяжная вентиляция. Или увеличить этот показатель только для одного помещения, как это было сделано при расчете по кратностям.

В соответствии с санитарными нормами воздухообмен рассчитывают подобным образом. Допустим, площадь дома составляет 130 кв.м. Тогда воздухообмен по притоку должен составлять 130 кв.м*3 куб.мчас = 390 куб.мчас.

Остается распределить этот объем на помещения по вытяжке, например, таким образом:

  • Кухня – 60 куб.м. — 290 куб.м/ч;
  • Санузел – 9 куб.м. — не менее 50 куб.м/ч;
  • Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 390 куб.м/ч.

Баланс воздухообмена — один из основных показателей при проектировании вентиляционных систем. Дальнейшие расчеты выполняются на основе этих сведений.

Online программа расчета теплопотерь дома

Для перехода к онлайн расчетам теплопотерь нужно перейти по этой ссылке.

Очень часто на практике принимают теплопотери дома из расчета средних …

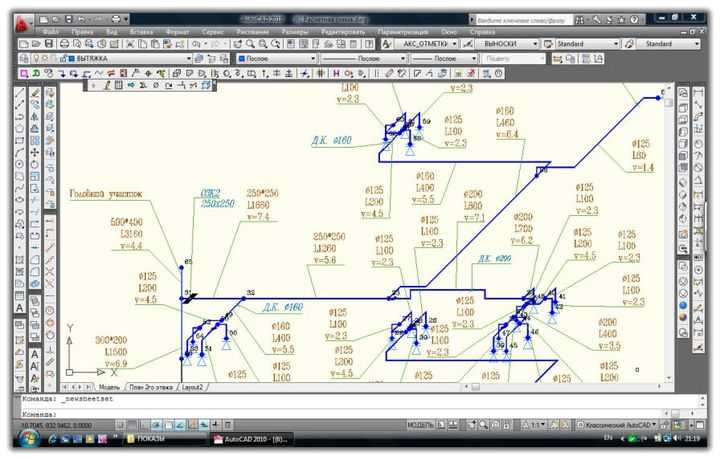

Программа AeroDyn 2.0 предназначена для аэродинамического расчета систем вентиляции.

База данных программы позволяет сохранять и редактировать все исходные данные. Реализован только расчет для воздуховодов круглого сечения

Осуществляется автоматический выбор магистрали из всех введенных в баз данных ответвлений системы.

Результатом pаботы пpогpаммы является схема с диаметpами, pасходами, потерями, длинами по участкам и спецификация. Редактиpование гpафики схемы можно выполнить в сpеде AUTOcada как в английской, так и в pусской веpсиях.

Программа «SVENT» предназначена для решения …

Программа Audytor C.O. предназначена для проектирования новых систем отопления, регулирования существующих систем (напр., в зданиях после тепловой модернизации), а также для проектирования системы трубопроводов в системе холодоснабжения. Преимуществом программы является возможность использования многих источников тепла (холода) в одном проекте, что …

Программное обеспечение используется для быстрого расчета сечений воздуховодов. Для этого необходимо задаться расходом и ограничить максимум скорости воздуха в воздуховоде. Либо задаться перепадом высот, для естественной вытяжки и длиной, либо КМС участка.

Программа подбирает стандартный размер по ВСН 353-86 воздуховода …

Программа VALTEC.PRG находится в открытом доступе и дает возможность рассчитать водяное радиаторное, напольное и настенное отопление, определить теплопотребность помещений, необходимые расходы холодной, горячей воды, объем канализационных стоков, получить гидравлические расчеты внутренних сетей тепло- и водоснабжения объекта.

Кроме того, в распоряжении …

Программа предназначена для расчета и подбора вентиляторов производительностью по воздуху от 0,3 до 80 тыс. м3/ч.

С ее помощью можно также определить показатели системы удаления дыма из холлов, коридоров и вестибюлей.

Fans создана для инженеров-проектировщиков, пожарных инспекторов и студентов профильных …

В программе AKSON-vent реализовано автоматическое построение аксонометрической схемы и автоматизированное построение плана в том виде, который требуется для оформления чертежа.

Для этого средствами программы на плане строится модель системы отопления – в основном теми же средствами и методами, что используются …

Система автоматизированного проектирования «InstalSystem TECE» состоит из пакета связанных между собой программ:

Instal-San ТS (версия 4.13)

Предназначена для проектирования внутренних систем холодного и горячего водоснабжения в жилых и общественных зданиях. Ввод данных происходит посредством выполнения схемы — плоской аксонометрической развертки …

  • Что лучше outlook или thunderbird



  • Uefi firmware capsule updates в bios что



  • Как в ворде сделать фото 2 3



  • Программа для прошивки рации kenwood tk 3107 через usb



  • Деньги 1с унф настройка

Этапы разработки проекта

На первом этапе разработки проекта вентиляционной системы происходит встреча заказчика с проектировщиком, где составляется техническое задание и определяются первоначальные данные, необходимые для проведения корректных расчетов.

Второй этап – это предоставление заказчику технически и экономически обоснованных схем вентиляционных систем, с вариантами используемого для этого оборудования. Из представленных вариантов заказчик выбирает оптимальный и вносит свои замечания, после чего отдает на согласование в соответствующие инстанции. Только после устранений замечаний от контролирующих органов, проект переходи в третью фазу – составление полной технической документации со спецификациями необходимых материалов и оборудования, а также сметой проведения работ.

Проект может создаваться «по старинке», на кульмане, но, как правило, современные компании, занимающиеся проектными работами, для этого используют программное обеспечение.

Программа подбора воздуховодов Ducter 2.5

Эта программа подбора вентиляционного оборудования высчитывает диаметры сечений воздуховодов. Пользователь вводит максимальные значения скорости потока в воздуховодах, перепады высот при расчетах естественной вентиляции или КМС отрезка. На основании этих сведений программа подбирает вентиляционное оборудование стандартного диаметра согласно ВСН 353-86 линейно. Таким образом, окончательное решение по диаметру остается за специалистом.

Если необходим воздуховод нестандартных параметров, программа тоже поможет: вводится один параметр, остальные подбираются. Шаг подбора устанавливается в настройках.

Можно задать один из нескольких вариантов отображения размеров каждого участка.

Версии программы от Ducter 3 и выше для подбора оборудования помогут полностью просчитать всю систему вентиляции.

Проектирование систем кондиционирования

Благодаря такому простому подходу, разработкой систем вентиляции и кондиционирования можно заниматься даже тем людям, у которых отсутствуют определённые навыки в решении подобных вопросов. Помните о том, что установка систем кондиционирования, которые находятся на базе кондиционеров чиллеров-фанкойлов, сплит-систем с приточной вентиляцией, а также центральных кондиционеров всегда сопровождается серьёзными предварительными работами по проектированию.

  • Общая информация, способная наиболее точно охарактеризовать проектируемый объект (город или район, в котором располагается объект, назначение и ориентировка корпуса по сторонам света).
  • Строительные чертежи отдельных помещений и зданий в целом, которые включают в себя разрезы и планы, где указаны различные отметки высот в зависимости от уровня земли, а также характеристики строительных конструкций (перекрытий, стен, дверных и оконных проемов и остальное).
  • Информация о типах помещений в архитектурных планах, с учётом норм пожарной безопасности.
  • Схемы технологического проекта, где дана информация относительно расположения и спецификации технологического оборудования, а также указана установленная мощность. Помимо этого, следует чётко знать характеристику технологического режима (количество человек, работающих в одной смене, число рабочих смен, характеристика и режим работы используемого оборудования и прочее).
  • Освещенность помещения (мощность и количеств ламп).
  • Характеристика и месторасположение систем вентиляции и кондиционирования (если речь идёт о реконструкции здания).
  • Характеристика энергоносителей хладоснабжения и теплоснабжения.

На этом видео можно посмотреть, как лучше сделать вентиляцию частного дома.

Подбирать те или иные параметры воздуха, которые должны поддерживать системы кондиционирования, зависит от большого количества внешних факторов

При выборе внутренних параметров следует принимать во внимание не только факторы акклиматизации, но и то, какую именно работу выполняют люди в помещении. Если физическую, то температура должна быть ниже той, что в помещениях, где люди занимаются умственной работой

Кроме этого, в тёплое и холодное время года температура в помещении должна полностью соответствовать всем строительным правилам и требованиями.

Выбирая те или иные воздушные параметры, помните о том, что температурный и влажностный режим, завышенный для холодного времени года или заниженный для тёплого, может стать причиной значительных лишних затрат на стоимость устройства и эксплуатацию систем кондиционирования воздуха.

Помимо всего вышесказанного, выбирать наиболее подходящую систему кондиционирования следует, отталкиваясь и от различных особенностей внешней среды. Тепловлажностный баланс в помещении зависит не только факторов внутренней среды, но и от таких, как влажность воздуха и его температура, направление и сила ветра, интенсивность солнечной радиации, количество выпадающих осадков и т.д.

Модули CADvent

Программа CADvent является базовым инструментом проектирования систем ОВВК и поставляется в трех основных комплектациях:

  • CADvent Secure — проектирование систем вентиляции. Закрытые базы данных продукции Lindab;
  • CADvent Link — проектирование систем вентиляции. Открытые базы данных — кроме полного перечня продукции Lindab, который есть в программе, можно подгрузить базы данных других производителей;
  • CADvent Plus — проектирование и расчет систем вентиляции и отопления, черчение систем водоснабжения, канализации, дренажных и дренчерных систем. Открытые базы данных.

В зависимости от проектных задач проектировщик может выбрать ту или иную комплектацию, а впоследствии, при необходимости, сделать апгрейд до версии с более широким функционалом.

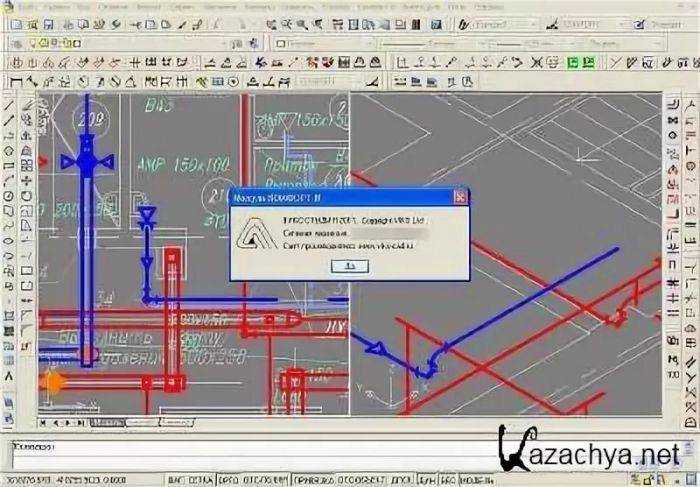

Черчение в 2D и 3D

Центральный прибор с обвязкой воздуховодами

Проектирование систем кондиционирования

  • Два Облака. Кондиционирование VRF» — онлайн программа для проектирования и расчета систем кондиционирования VRF. Программа работает в браузере и не требует установки никаких дополнительных программ.

    Программа работает в браузере и не требует установки никаких дополнительных программ. Вся актуальная информация представлена на …

    22 Апр 2021 года

  • Два Облака. Кондиционирование чиллер-фанкойл» — онлайн программа для проектирования и гидравлического расчета систем кондиционирования чиллер-фанкойл. Программа работает в браузере и не требует установки никаких дополнительных программ. Достаточно перейти на сайт по этой ссылке.При этом поддерживается прямая загрузка архитектурных проектов AutoCAD …
    04 Май 2021 года

  • Программное обеспечение компании АВОК позволяет рассчитывать нагрузку на систему кондиционирования воздуха в зданиях и отдельно взятых помещениях при нестационарных поступлениях тепла. В расчет берутся абсолютно все показатели – от технологических и бытовых до температуры воздуха вне помещения и степени воздействия солнечной …
    07 Июл 2021 года

    • Расчет теплопритоков и подбор необходимого количества, типов и расположения наружных и внутренних блоков.
    • Расчет диаметров трубопроводов и требуемого количества хладагента.
    • Подбор оптимального комплекта разветвителей.
    • Формирование …

    14 Июл 2021 года

  • BricsCAD — система автоматизированного проектирования (САПР), которая объединяет 2D черчение и 3D моделирование в едином формате .dwg. Скачать программу бесплатно можно на сайте разработчика ПО, перейдя по этой ссылке.BricsCAD разрабатывается бельгийской компанией Bricsys с 2002 года. Программа выпускается на 18 …
    03 Ноя 2021 года

  • Программа CITY MULTI Design Tool предназначена для автоматизированного проектирования мультизональных VRF-систем Сити Мульти серий G4 и G5, а также полупромышленных и бытовых систем кондиционирования воздуха компании Mitsubishi Electric.Программа производит подбор диаметров фреонопроводов, коррекцию производительности, проверку соответствия специальным ограничениям и …
    01 Дек 2021 года

  • Для удобства проектирования мультизональных системы Energolux SMZ II разработано специальное программное обеспечение SMZ VRF Selector, максимально облегчающее работу проектировщика при проектировании объектов любой сложности.Скачать программу можно на сайте разработчика ПО, перейдя по этой ссылке. Программа полностью русифицирована и постоянно …
    03 Фев 2022 года

  •
    Компания LG Electronics, как один из мировых лидеров мировой индустрии климатической техники, помимо традиционной программы подбора оборудования LATSMultiV, которую уже много лет применяют российские проектировщики, предлагает воспользоваться новым и более удобным программным продуктом – LATS CAD. Скачать программу можно на российском …
    16 Мар 2022 года

  • Toshiba Selection Tool предназначена для проектирования и подбора новых систем кондиционирования: двухтрубной системы SMMS-e, трехтрубной системы SHRM-e с рекуперацией тепла и минисистемы Mini-SMMS-e.Программа позволяет подобрать как внутренние и наружные блоки, так и фреоновую трассу. Готовый проект автоматически проверяется, и …
    16 Мар 2022 года

  • Dantex MVS Selection — программа для расчета и проектирования VRF мультизональных систем. Мануал. Скачать

    Для проектирования мультизональной системы кондиционирования, производители создают специальное программное обеспечение. Разработчики систем Dantex создали программу MVSSelection, с помощью которой можно рассчитать VRF систему любой сложности. Программа доступна в дилерском кабинете после авторизации на сайте разработчика ПО. Вы можете скачать программу …
    11 Май 2022 года

Страницы

← предыдущая

следующая →

Телефон: 8 (926) 18-89-636
Почта: [email protected] [email protected]

Программа для расчета вентиляции Vent-Calc

Программа для проектирования Vent-Calc одна из самых функциональных и доступных. Алгоритм ее работы основан на формулах Альтшуля. Гидравлические расчеты воздуховодов делаются по методике, взятой из «Справочника проектировщика» под редакцией Староверова. Одинаково хорошо справляется с расчетом естественной и принудительной вентиляции.

Функции программы для вентиляции Vent-Calc

  • Расчет воздуховодов с учетом температуры и скорости движения потоков, расхода воздуха;
  • Расчет воздуховодов гидравлический;
  • Расчет местных сопротивлений (сужений, отводов, расширений и развилок) каналов помещений. Высчитываются коэффициенты сопротивления на различных участках системы, потери давления в Паскалях, программа подбирает вентиляционное оборудование. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Во время работы программа для вентиляции отсылает пользователя к требуемым формулам и таблицам;
  • Подходит для расчета естественной вентиляции помещения. Определяется оптимальное сечение вентканала, обеспечивающее превалирование тяги над сопротивлением воздуха при заданном расходе воздуха;
  • Подсчитывает мощность нагрева калорифером или любым другим типом подогревателя воздуха.

Эта программа для расчета систем вентиляции очень хороша для учащихся, только проходящих курс вентиляции в университете. Еще одно преимущество — это ее бесплатное распространение.

Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Для этого необходимы следующие показатели:

  • длина основного воздуховода помещения;
  • расход воздуха в начале системы;
  • расход воздуха в конце системы.

Вручную такой расчет достаточно трудоемок и осуществляется поэтапно. Поэтому программа для расчета Vent-Calc облегчит и ускорит работу проектировщиков, специалистов по продаже климатической техники и квалифицированных монтажников.

Нормы проектирования вентиляции (СНиПы, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Для жилых помещений необходимый объем приточного воздуха обычно определяется из расчета 60м3/час на одного человека. Для спальни этот показатель может быть снижен до 30м3/час, так как во время сна потребление кислорода значительно снижается. Простейшая формула расчета производительности вентиляции по объему выглядит следующим образом:

V = N * Vn, где:

V – производительность вентиляции в м3,

N – максимальное число людей в помещении,

Vn – поправочный коэффициент, определяющий объем потребления воздуха одним человеком в зависимости от типа помещения. В СНиП 41-01-2003 приведены табличные значения:

Тип объекта С естественным проветриванием Без естественного проветривания
Производственные, промышленные объекты 30 60
Общественные, административные, муниципальные здания (полный рабочий день) 40 60
Общественные, административные, муниципальные здания (посещаемость — не более 2-х часов ежедневно) 40 20
Жилые помещения, площадь на 1 человека более 20 м2 30 60
Жилые помещения, площадь на 1 человека менее 20 м2 3 м3 на каждый м2 жилплощади 60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

  • характер технологического процесса,
  • тип оборудования,
  • наличие дополнительных источников загрязнения.

При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

  • Квартиры и небольшие частные дома – от 100 до 500 м3/ч
  • Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч
  • Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

  • санузлы – 7
  • кухни – от 5 до 10
  • офисные помещения – 3
  • жилые объекты – 2

Группа готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

О компании , Отзывы , Наши объекты , Контакты

Распечатать

См. далее

  • Вентиляция
  • Цены на проектирование системы вентиляции
  • Программа для проектирования вентиляции
  • Учебники по проектированию вентиляции
  • Проектирование промышленной вентиляции

Работа с этажами, помещениями и стояками

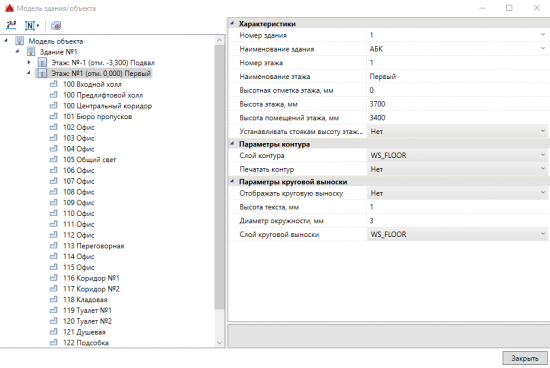

Project StudioCS Водоснабжение. Модель здания/объекта

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого нет необходимости отдельно открывать каждый чертеж.

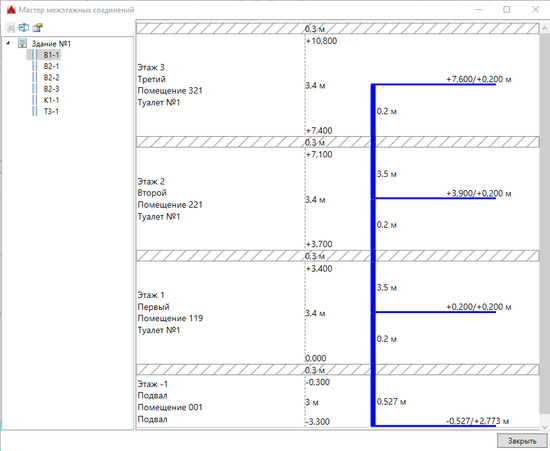

Project StudioCS Водоснабжение. Мастер межэтажных соединений

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
