Проходной выключатель legrand: схема подключения (видео, фото)

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.

Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».

Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным

Важно только правильно подключить контакты, иначе система будет работать неправильно

Проходной и перекрестный выключатель

Обычный выключатель способен только замкнуть или разомкнуть электрическую цепь. Но этого недостаточно для обустройства управления освещением из двух и более разных точек.

Для этих целей используются проходные выключатели, которые еще называют переключателями. С их помощью не только разрывают электрическую цепь, но и переключают потребители тока с одной линии на другую.

В конструкции проходного выключателя предусмотрено два неподвижных контакта и один подвижный, который коммутирует свой проводник с одним из контактов. Понять устройство и принцип работы переключателя можно из рисунка 1. Проходные выключатели всегда работают в паре.

Рисунок 1. Схема, объясняющая работу проходных выключателей

Эта схема прекрасно иллюстрирует принцип работы переключателей. Они замыкают цепь лишь тогда, когда оба контакта находятся в одинаковом положении – соединяют либо верхний (на схеме), либо нижний проводник.

Для того, чтобы выключить свет – достаточно перекоммутировать любой из выключателей. Когда контакты окажутся в различных положениях – цепь будет разорвана. Включение света также выполняется любым переключателем.

Рассматриваемая схема эффективно работает, но с точки зрения экономии проводки, она не рациональна, так как приходится прокладывать дополнительный двужильный провод для соединения контактов переключателя. В длинном коридоре такая расточительность может быть ощутимой. Ниже я предоставлю вам более экономичную, простую схему.

Перекрёстный выключатель

Как быть, если ваша комната находится посредине длинного коридора?

Оказывается, такая возможность существует. Для этого необходимо приобрести перекрёстный (реверсивный) выключатель. Принцип его работы понятен из схемы на рисунке 2. У этого устройства не один, а два подвижных контакта, которые коммутируют линии между проходными выключателями. Они связанные между собой.

Рисунок 2. Схема управления освещением с трёх мест

Установив перекрёстный выключатель в нужной точке, например, у дверей своей комнаты, вы сможете управлять освещением из этой третьей точки. Существует схема включения освещения с четырёх и более точек (рис. 3).

Эта схема полезна для обустройства освещения:

в длинных коридорах, с которых имеются входы в отдельные комнаты;
на маршевых пролётах между этажами;
у кроваток в детских спальных комнатах, что позволит детям независимо включать/выключать свет;
в частных домах, для удобства управления уличным освещением и т.п.

Рисунок 3. схема управления освещением из четырёх точек

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Особенности и преимущества электрофурнитуры Legrand

Электрофурнитура Legrand обладает высоким уровнем электробезопасности Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

электробезопасности;
отказоустойчивости;
пожаростойкости;
энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Как правильно подключить к сети переключатель двухклавишный Etika Legrand?

При подключении переключателя следует воспользоваться схемой из инструкции:

READ Как подключить s pdif

Подключение двух переключателей

Общая схема подключения к сети

Здравствуйте, подскажите, можно ли подключить светодиодный светильник на два выключателя?

Можно, однако перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

Здравствуйте, Александр. Поговорил со специалистами по вашему предложению.

Возможно, функциональность будет расширена в будущем. Разработчики взяли к себе на вооружение вашу идею

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

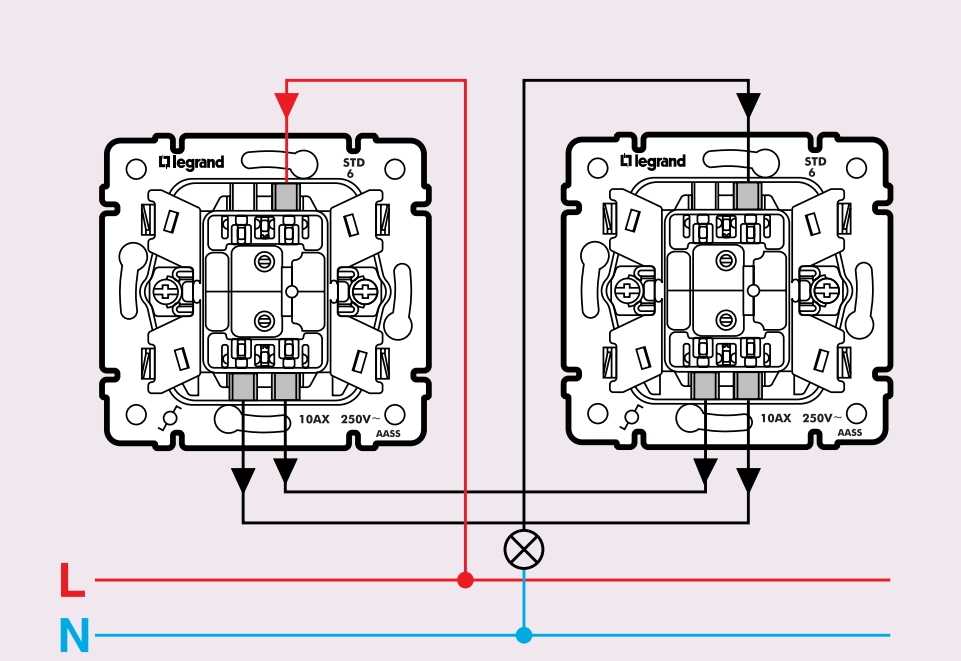

Схема подключения проходного одноклавишного выключателя Легранд

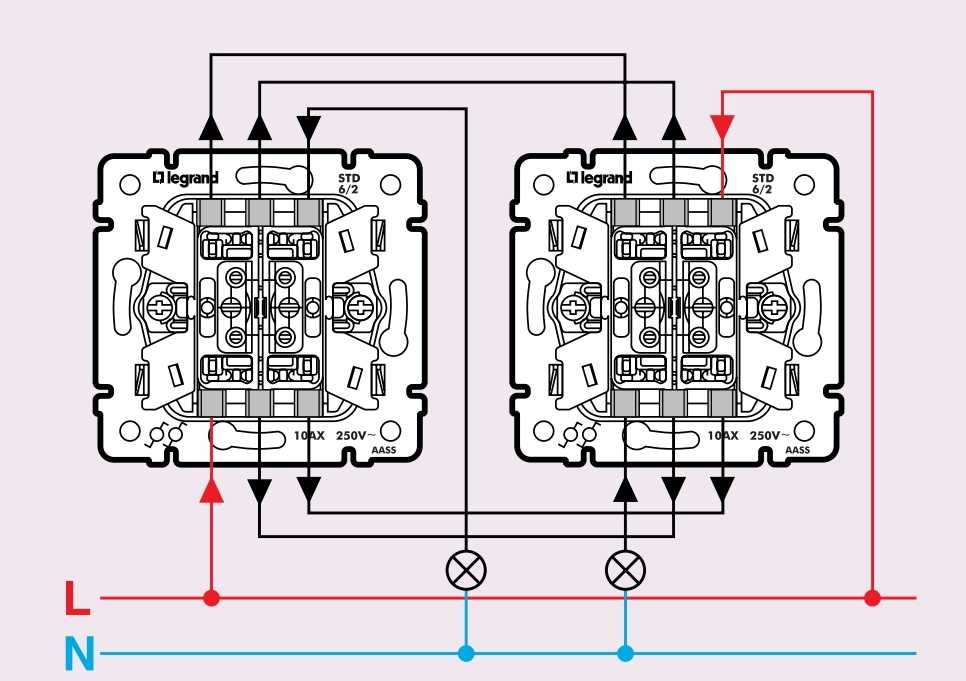

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.

Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.

Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

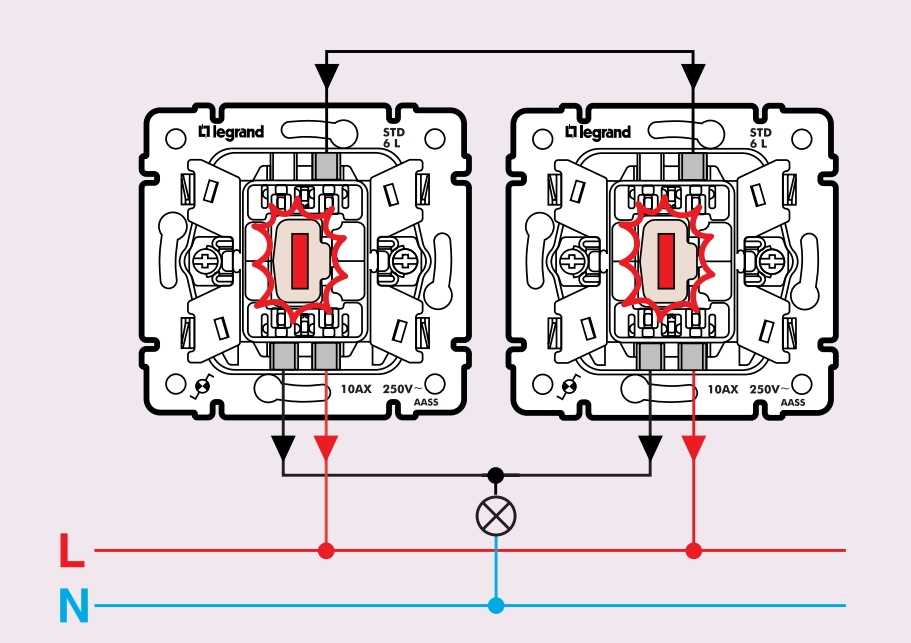

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

Выключить вводный автомат на квартирном щитке.
Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

функциональность;
дизайн;
метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

обычные;
проходные;
одиночные;
двойные;
тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест

Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?

В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.

Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно

Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.

Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации

Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)

А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.

тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности

схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее: берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с» и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель) теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к. «ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход

тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард

«ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

источник

Выключатель с двумя клавишами Legrand: как подключить

В многокомнатных квартирах и коттеджах с большим количеством осветительных приборов практически не устанавливаются одноклавишные выключатели. Их место прочно заняли приспособления на две кнопки, которые обеспечивают управление освещением даже в нескольких помещениях одновременно. Став обладателем подобной арматуры, пользователь зачастую задается вопросом о том, как подключить выключатель с двумя клавишами Legrand.

Схема монтирования и установки

Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. ухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).

Для монтажа понадобятся:

бокорезы;
отвертки (индикатор, плоская и крестовая);
уровень.

Изначально отключается электричество на рабочем участке сети. Затем следует проверить индикатором отсутствие напряжения на выведенных концах проводов, подключаемых к Legrand. Задействуя плоскогубцы, зачищаются на необходимую длину концы кабеля (значение указано на трафарете Легранд). Используя зажимную конструкцию, фиксируются фазный и нулевые провода во включателе.

Он вставляется в коробку и при помощи отвертки закрепляется разжимными упорами. В ходе подключения уровнем проверяется горизонтирование. Затем устанавливаются защитные пластины и декоративный корпус (при наличии). Потребитель выбирает при монтаже положение «выключено» — верхнее/нижнее.

Для протяженных помещений

Когда нужно подключить пару подобных изделий для управления светом, например, в длинном коридор, галерее и пр., стоит учитывать некоторые особенности. Так, фаза подается на один проходной модуль. Применяя предварительно проложенную проводку и схему ее коммутации, задействуется режим, при котором освещение в жилых пространствах:

может включаться первым 2-х клавишным прибором путем нажатия одной из них;
выключаться устройством в противоположной части также нажатием одной половинки.

Алгоритм работает обратимо. Приведенные операции в том же порядке можно осуществлять, двигаясь в обратном направлении.

www.stroyservice.ru

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Выключатель с двумя клавишами Legrand: как подключить

Схема монтирования и установки

Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. Двухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).

Для монтажа понадобятся:

бокорезы;
отвертки (индикатор, плоская и крестовая);
уровень.

Для протяженных помещений

может включаться первым 2-х клавишным прибором путем нажатия одной из них;
выключаться устройством в противоположной части также нажатием одной половинки.

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении

Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Пример устройства разводки для жилого помещения из категории стандартных проектов. Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.

Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода

Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.

Обзор проходных выключателей legrand: схемы подключения и их особенности
