Подбор циркуляционного насоса для отопления: модификации, производители, характеристики и цены

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

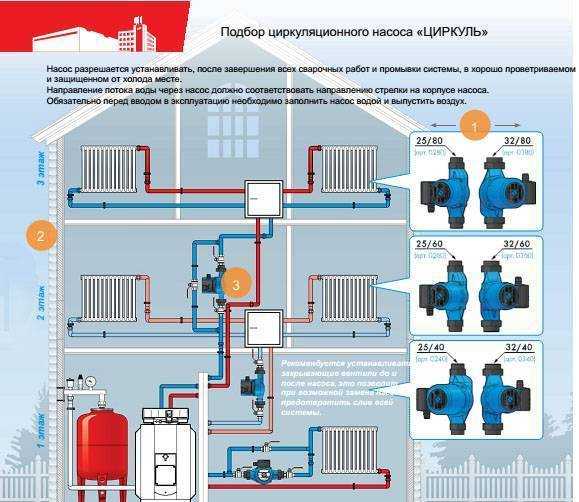

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время

Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Несколько дополнительных советов

Типы циркуляционных насосов

Существует два типа циркуляционных насосов:

• сухой;
• мокрый.

Насосы сухого типа

У насосов данного типа ротор не контактирует с водой, а его поверхность рабочая отделена от электродвигателя защитными кольцами.

Насос сухого типа

Если выбор пал на сухой насос для отопления, нужно знать, что он создаёт воздушные завихрения, поэтому пыль, которая попадает в него, может оказаться внутри мотора и повредить уплотнитель кольца. В этом случае прибор может выйти из строя. Чтобы этого не произошло, между кольцами всегда есть тонкая водяная плёнка, она играет и роль смазки, предотвращая разрушение колец уплотнителя. Насосы сухого типа делятся на три вида:

Поиск по сайту otoplenie-doma.org

• консольные
• вертикальные
• блочные.

Причём насосы для домашнего отопления вертикальные нужны там, где нужно перекачивать большой объём воды.

Циркуляционные насосы мокрого типа

Циркуляционные насосы мокрого типа

Их отличие в том, что ротор с рабочим колесом размещены в той жидкости, которую перекачивает насос для отопления, характеристики которого рассмотрим ниже. А та часть, в которой располагается электродвигатель, надёжно загерметизирована. Эти насосы для отопления 12 вольт хорошо подходят для небольших отопительных систем, к тому же, они издают меньше шума и не требует дополнительного техобслуживания, следовательно, их довольно легко ремонтировать, а также можно скорректировать параметры настройки. Из недостатков можно отметить низкий КПД.

Такие модели подойдут там, где есть стабильный или незначительно меняющийся уровень расхода воды. Благодаря ступенчатой регулировке можно значительно сэкономить электроэнергию, выбрав режим, наиболее подходящий для данного строения.

Модификации насоса и технические параметры

Исходя из особенностей конструкции, насосы характеризуется производительной мощностью двигателя, типом ротора и управления.

Двигатель

Точный расчет параметров двигателя выполняется для конкретной отопительной системы, но общее правило подбора простое – мощность пропорциональна производительности (размера) рабочей части.

Управление работой

Управление насоса – это выбор скоростных режимов, от которых зависит эффективность всей системы. Для подогрева используется минимальный режим, в то время как при низких температурах быстрый отвод тепла требует увеличения скорости. Для регулирования этого процесса используется 2 типа управления:

1. Механический. Выбор скорости производится самостоятельно, а переключение вручную. Такое управление эффективно для небольших контуров, где реагирование на изменение скорости происходит быстро. Насос для отопления в частном доме, чаще всего, приобретается с таким управлением благодаря невысокой стоимости и более высокой ремонтопригодности.
2. Умные модернизированные модели управляются системой автоматики, которая в зависимости от температуры теплоносителя регулирует скорость потока. Стоят они дороже, но при установке многокомпонентных систем с коллекторами, он незаменимы. Кроме этого они увеличивают энергоэффективность на 25-35%.

Каждый производитель использует свои разработки, способствующие безаварийной работе в течение срока годности, поэтому цены на модели с одинаковыми характеристиками отличаются, также как и качество оборудования.

У внешне одинаковых насосов могут быть совершенно различные характеристики

Снижение стоимости в более дешевых фирмах происходит за счет минимального запаса прочности. Чаще всего это подразумевает уменьшение толщины на неответственных элементах деталей, использование менее прочных и дешевых материалов, которых хватает только на указанный срок эксплуатации. Выбор фирмы–производителя во многом определяет качественные характеристики изделия. Сориентироваться в них можно, прочитав отзывы или углубившись в изучение используемых для деталей материалов.

Ротор или маховое колесо

Существует 2 принципа работы ротора:

Сухой. Трущиеся детали и сам ротор находится в герметично закрытом корпусе, – с водой соприкасаются только лопасти, создающие поток. Такие модели характеризуются высокой мощностью, эффективностью, но более чувствительны к механическому загрязнению энергоносителя. Требуется прохождение ежегодной технической профилактики электродвигателя. Кроме того, их установка должна проводиться удалено от жилых комнат из-за повышенного уровня шума.

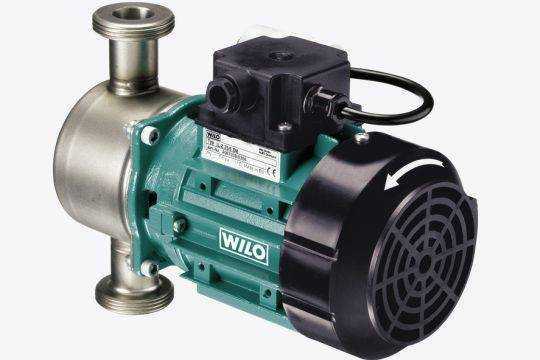

Циркуляционный насос с сухим ротором – двигатель и нагнетатель расположены в разных корпусах

Мокрый. Наиболее распространенный тип за счет неприхотливости в обслуживании, стоимости и разнообразия моделей. В открытой конструкции движущиеся детали (подшипники, валы, ротор и т. д.) находятся в воде, которая одновременно является для них смазочным материалом и охладителем для двигателя. Используются соответствующие нержавеющие сплавы, прокладки из водостойких материалов. Система менее прихотлива к механическим примесям в энергоносителе, а срок службы бытового прибора рассчитан на 7 лет.

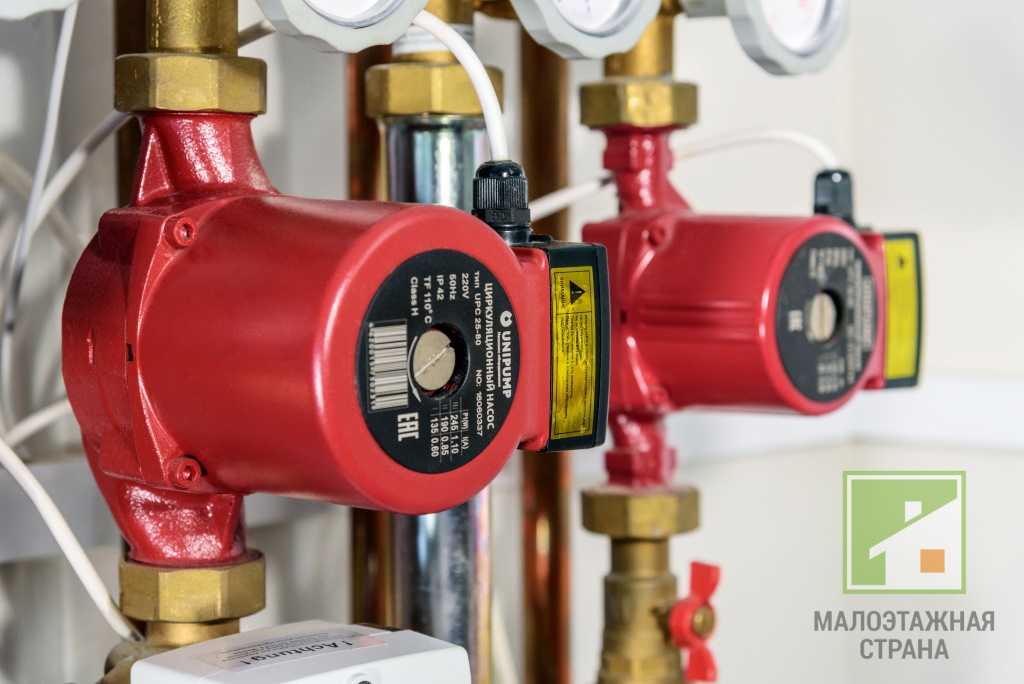

В насосе с мокрым ротором двигатель и нагнетатель расположены в одном корпусе

Виды насосов

Циркуляционный насос — вспомогательное оборудование, оно создаёт принудительное перемещение и распределение жидкости по трубам. Типовая модель — это корпус с патрубками для подключения труб, и лопасти — они гоняют теплоноситель.

Ассортимент большой, но вот видов всего несколько.

С «мокрым» ротором

В данном механизме, ротор контактирует с водой. Вал вращаясь, засасывает жидкость, и под воздействием  давления она продвигается дальше. В таком насосе вода служит смазкой.

Это оборудование имеет не большую мощность, поэтому применяется в водяном отопление, устанавливающемся на площади до 400 м2. Такие насосы надёжны, бесшумны и экономичны, так как потребляют мало электрической энергии.

С «сухим»

 В «сухих» моделях — ротор не соприкасается с теплоносителем, он расположен в специальной герметичной ёмкости. В качестве изоляции выступают кольца из резины или манжеты. На таком механизме не сказывается отрицательно жёсткая вода. Данный вид имеет большую мощность, она выше, чем у «мокрых» моделей.

Промышленные

Промышленные насосы — это сдвоенная конструкция,  они удобны в использовании в период сильных морозов.

При необходимости активируется вторая установка, тем самым, работоспособность увеличивается, и теплоноситель начинает активнее циркулировать по трубам водяного пола. Кроме того, если ломается один, можно включить второй.

Классификация по скорости

Насосное оборудование классифицируется так же по скорости, и бывает:

• односкоростное — имеет один температурный режим;
• многоскоростное — несколько скоростных режимов, они применяются в нагревательных системам имеющих разный температурный показатель.

При сооружении тёплых полов рекомендован трёхскоростной насос.

Другие факторы, влияющие на выбор

На подбор циркуляционного насоса для системы отопления, кроме рассмотренных выше, основных его параметров характеристики влияют и другие факторы, такие как: надежность, качество изготовления, температурный режим эксплуатации, стоимость, способ соединения и др.

Качество изготовления, надежность и долговечность, как правило, напрямую связаны со стоимостью. Производители, которые предлагают надежные и качественные модели, например: «Grundfos» (Дания), «Wilo» (Германия), «DAB», «Lowara», «Ebara» и «Pedrollo» (Италия), соответственно и оценивают свою продукцию.

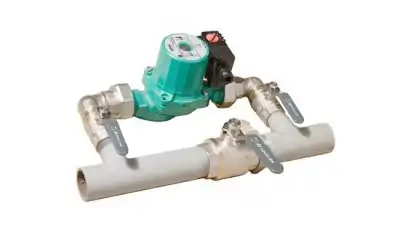

Циркуляционный насос wilo в системе отопления

Отечественные или китайские модели стоят дешевле, но и гарантия их качества, соответственно, ниже. Здесь уже выбор каждый должен сделать сам, выбрать качественное изделие за более высокую цену или купить более дешевый циркуляционный насос, с сознанием того, что возможно его в скором времени придется менять.

Кроме этого, при выборе необходимо обратить внимание на тип и диаметр соединения насоса с трубами системы. Некоторые модели комплектуются соединительными элементами типа «американок», а к некоторым придется подбирать самостоятельно

Еще один параметр, на который необходимо обратить внимание – температурный режим эксплуатации циркуляционного насоса, который должен быть в паспорте

Особенно это важно, если он будет устанавливаться на подающей трубе в системе с твердотопливным котлом. В этом случае, максимально допустимая температура должна быть не менее 110°С

Если же, насос будет устанавливаться на «обратке», то это не столь важно, так как температура на входе котла редко превышает 80°С.

Методика расчёта параметров циркуляционного насоса

Напор насосного оборудования циркуляционного типа

Напор создается од действием насосного устройства для того чтобы противостоять гидродинамическим потерям, возникающим в трубах, радиаторах, вентилях, соединениях. Другими словами, напор – величина гидравлического сопротивления, которое агрегат должен преодолеть. Для обеспечения оптимальных условий для перекачки теплоносителя по системе показатель гидравлического сопротивления должен быть меньше показателя напора. Слабый водяной столб не сможет справиться с поставленной задачей, а слишком сильный – может стать причиной возникновения шума в системе.

Расчет показателя напора циркуляционного насоса требует предварительного определения гидравлического сопротивления. Последнее зависит от диаметра трубопровода, а также скорости перемещения по нему теплоносителя. Чтобы рассчитать гидравлические потери, нужно знать скорость движения теплоносителя: для полимерных трубопроводов – 0,5-0,7м/с, для труб, выполненных из металла, – 0,3-0,5м/м. На прямых участках трубопровода показатель гидравлического сопротивления будет находиться в пределах 100-150Па/м. Чем больше диаметр труб, тем меньше потери.

При этом ζ обозначает коэффициент местных потерь, ρ – показатель плотности теплоносителя, V – скорость перемещения теплоносителя (м/с).
Далее необходимо суммировать показатели местных сопротивлений и величины сопротивлений, которые были рассчитаны для прямолинейных участков. Полученное значение будет отвечать минимально допустимому напору насоса. Если в доме сильноразветвленная система отопления, расчет напора следует произвести по каждой ветки отдельно.

    – котел – 0,1-0,2;
    – теплорегулятор – 0,5-1;
    – смеситель – 0,2-0,4.

При этом Hpu – напор насоса, R – потери, которые были вызваны трением в трубах (измеряется Па/м, за основу можно принять значение 100-150 Па/м), L – протяженность обратного и прямого трубопроводов самой длинной ветки или сумма ширины, длины и высоты дома умножена на 2 (измеряется в метрах), ZF – коэффициент для термостатического вентиля (1,7), арматуры/фасонных деталей( 1,3), 10000 – коэффициент пересчета единиц (м и Па).

Вычисление силы давления

Для того, чтобы циркуляция жидкости в системе отопления происходила правильно, в первую очередь нужен хороший напор. Благодаря созданному напору, жидкость будет преодолевать естественное сопротивление. Самостоятельно вычислить силу давления на жидкость для преодоления гидравлического сопротивления возможно. Для этого выберите точку в системе, находящуюся на самом дальнем расстоянии от устройства, приводящего жидкость к принудительному движению, то есть от насоса.

Это самый последний радиатор в цепи:

 J = (F+R х L)/p х g (м).

Рабочая точка насоса

При этом L – длина участка, выраженная в метрах; R – гидравлическое сопротивление на участке пути трубопровода, измеряется в ; p – плотность рабочего тела в ; F – сопротивление трубопровода в Па; g – ускорение свободного падения, равное 9,832 м/. Все вышеперечисленное находится в свободном доступе и указано в каталогах от производителей либо в технической инструкции, сопровождающей товар. Для того, чтобы упростить процесс расчета, можно получить приблизительную оценку сопротивления. Проводя эксперимент, были получены следующие данные: R находится в пределах от 105 до 150 .

При прохождении через каждый соединительный шов трубопровода, теряется 30 %, а терморегулирующий вентиль отнимает до 70 %. Смеситель, который расположить в узле управления добавит 20 %. Довольно простым способом правильного подбора циркуляционного насоса предложили Э. Бушер и К. Вальтер, специалисты компании Wilo.

По их расчетам:

 J = R х L х k

Где k – коэффициент, который отвечает за увеличенную нагрузку. Было принято, что в ОС (отопительная система), не имеющей сложную конструкцию водопроводных труб k = 1,3; в ОС с терморегулирующим вентилем k = 2,2, а с обеими устройствами k = 2,6.

Рекомендации по установке насосов

При установке насосов в магистраль отопления необходимо соблюдать следующие правила:

• Агрегат устанавливается таким образом, чтобы его вал занимал горизонтальное положение, направление перемещения теплоносителя должно соответствовать стрелке на корпусе прибора.
• Крепление подобранного устройства производится разводным сантехническим ключом при помощи резьбового крепежа (накидные гайки от фитингов американка) с прокладками.
• Подсоединение к системе электроснабжения производится согласно электрической схеме включения, при этом используют три провода сечением не менее 0,75 мм. кв. и внешним диаметром, рассчитанным на уплотнительную муфту в коробке.

Перед первым включением проверяют трубопровод на отсутствие посторонних предметов, герметичность резьбовых соединений, правильность подключения проводов и параметры питающей электросети, убеждаются в том, что краны запорной арматуры открыты.

При включении удаляют воздух из насоса выкручиванием резьбовой пробки, проверяют амперметром силу тока в обмотке электродвигателя (она должна соответствовать данным, приведенным на корпусной маркировке), убеждаются в отсутствии повышенной вибрации и шума при работе агрегата.

Корректная работа насоса на отопление

Как выбрать циркуляционный насос для отопления

Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура. Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания

Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет

Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.

В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.

В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:

• тип системы отопления;
• объем теплоносителя и отапливаемую площадь помещения;
• шумовые параметры, влияющие на место установки;
• техническое состояние системы и количество примесей в теплоносителе;
• тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.

При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.

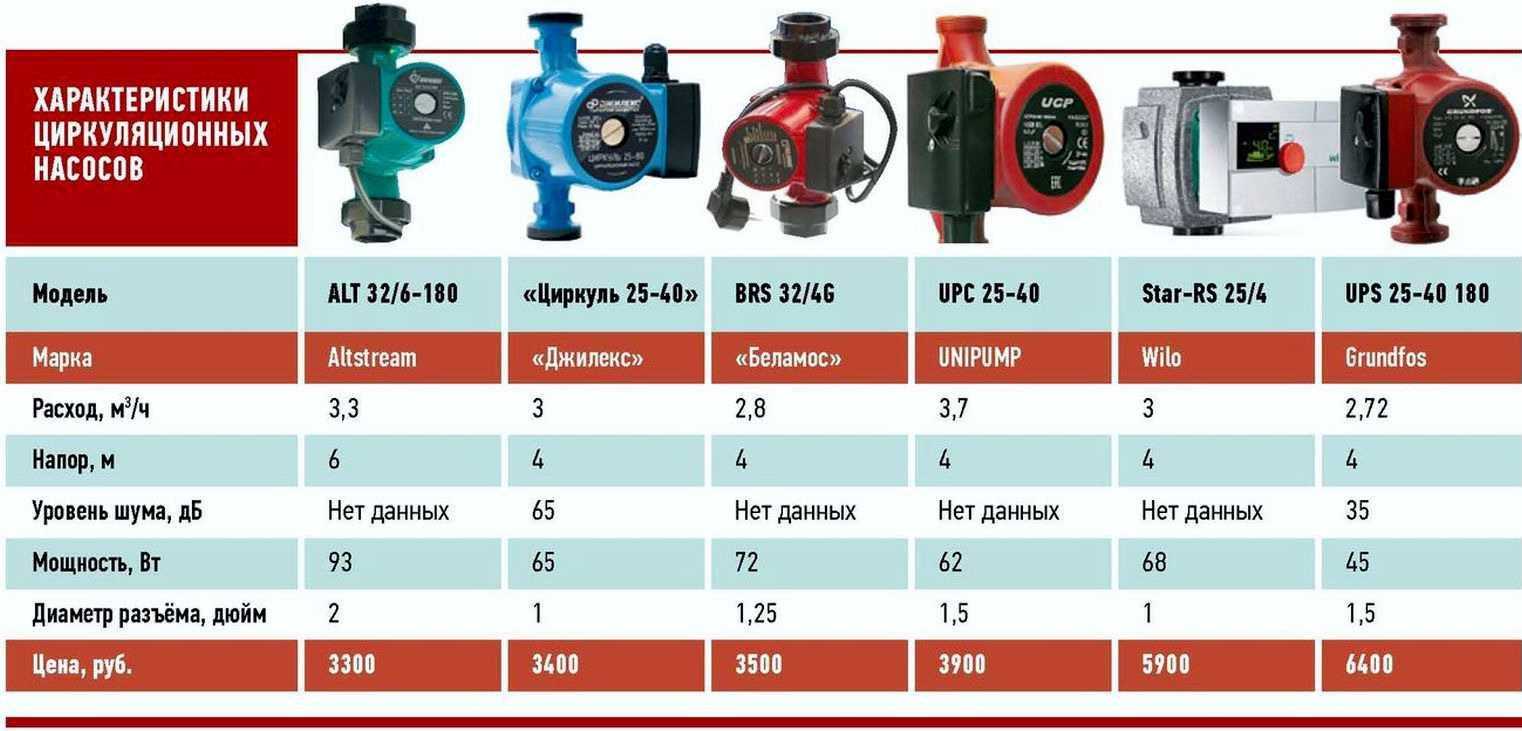

Характеристики: таблица

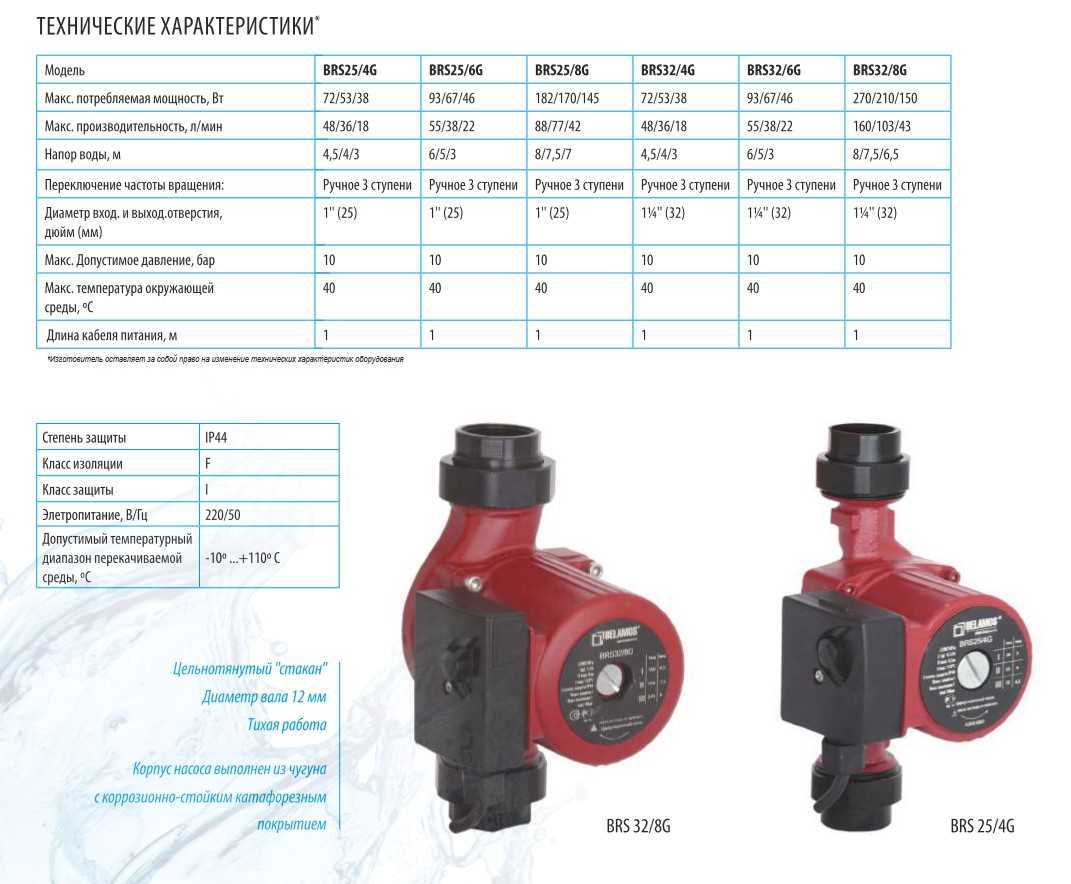

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

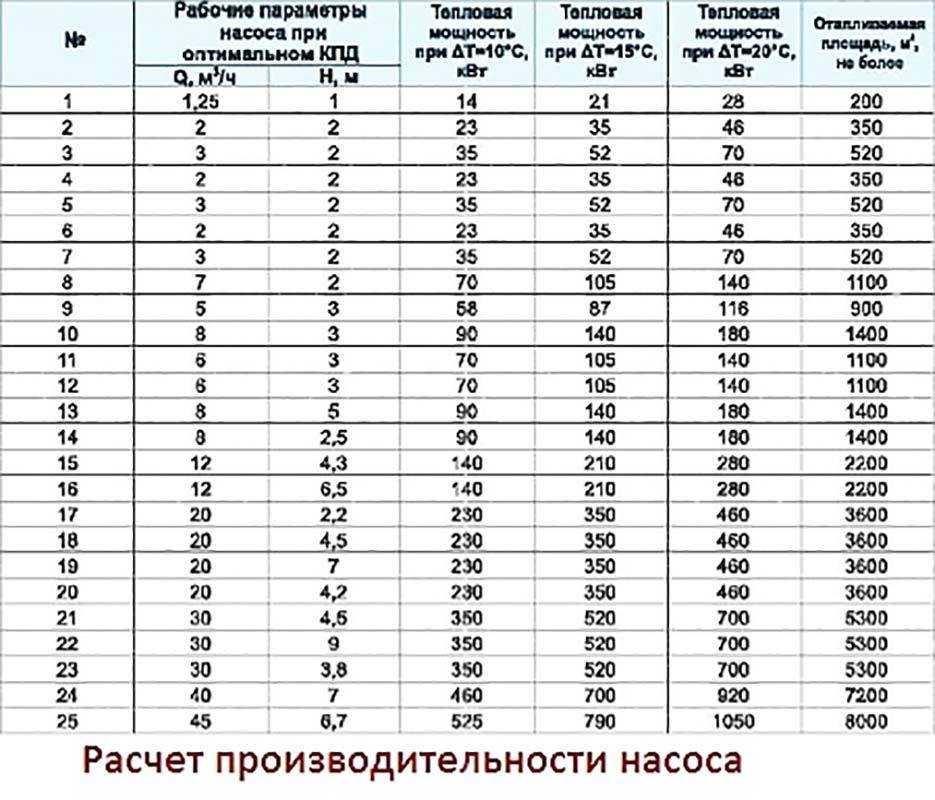

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g — высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Устройство и технические параметры насоса

Конструкция оборудования включает корпус, к которому присоединяется улитка, а к улитке – трубы контура. Корпус оснащен электродвигателем с платой управления и клеммами, чтобы подсоединять провода электросети. Для движения воды по магистралям системы применяется ротор с крыльчаткой: с его помощью вода засасывается с одной стороны, а с другой стороны нагнетается в трубы контура.

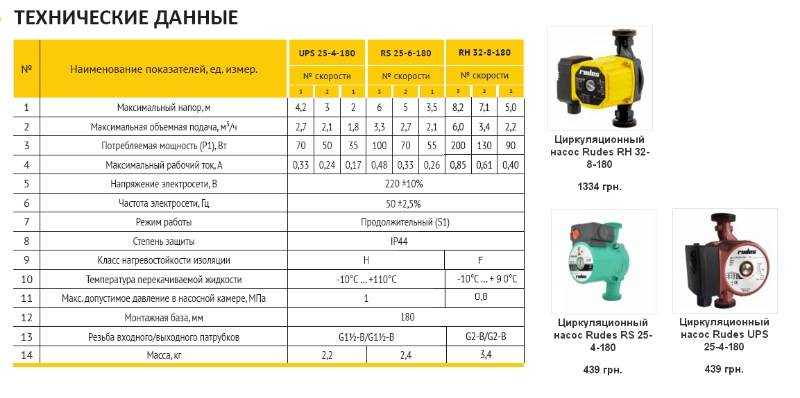

Выбирать циркуляционный насос следует, исходя из следующих технических параметров:

1. Производительность устройства (расход) – представляет объемную величину, численно равную максимальному объему воды, прокачиваемого за один час времени через прибор.
2. Напор – представлен максимальным значением гидравлического сопротивления, оказываемого всеми элементами отопительных контуров по отношению к движению теплоносителя, и способного для преодоления насосом. Измеряется в метрах.
3. Характеристика прибора – представляет производственную величину, которая определяет взаимосвязь напора устройства и его производительность.

Виды циркуляционных насосов для системы отопления

Насосы делятся на два вида, в зависимости от их соприкосновения с водой. Имеют свои достоинства и недостатки, и пригодны для решения разных задач. Перед покупкой прибора для системы отопления ознакомьтесь с отличиями и особенностями каждого вида.

С сухим ротором

Электродвигатель этого типа во время работы не соприкасается с теплоносителем напрямую, а значит не находится во влажной среде.

Герметизация происходит за счёт подвижного и неподвижного торцевого уплотнения, сделанного из графита, керамического или металлического материала.

Приборам с «сухим» ротором не страшна накипь и вода с мелкими частицами. Мощный насос с КПД, достигающим 80%.

Подойдёт для помещений с большой протяжённостью системы отопления. Долговечные и надёжные, но нуждаются в периодическом обновлении смазки. Им не страшна утечка теплоносителя.

Бывают следующих типов:

• Консольные — корпус крепится автономно на фундаментальной плите. Вход у прибора осевой, а выход радиальный.
• In-line — вертикально установленные с линейным расположением входного и выходного патрубка.

Важно! Насос с «сухим» ротором при работе создаёт повышенный уровень шума. Не подходит для установки в небольшом частном доме

С мокрым ротором

Лопастное колесо и ротор этого вида погружены в жидкость теплоносителя. Электрический двигатель при этом герметично замкнут в металлическом стакане. Постоянное нахождение частей насоса во влажной среде способствует их смазке и предохраняет от перегревания. А также вода обеспечивает шумоизоляцию, что делает прибор довольно тихим.

Фото 1. Циркуляционный насос с мокрым ротором и резьбовым соединением Star-RSD, производитель — «Wilo».

Не требуют постоянного ухода, но нуждаются в стабильном количестве теплоносителя. Можно настроить необходимую производительность, но КПД не превысит 30%. Подходят для эксплуатации в частных домах с небольшой протяжённостью систем.

Расчет рабочего давления в контуре

Расчёт оборудования

Прежде, чем приступить к расчёту насоса циркуляционного для отопления, необходимо изучить функции, выполняемые устройством, поскольку именно они являются определяющими при проведении указанного мероприятия:

1. Водяной насос осуществляет перекачивание теплоносителя, объём которого зависит от площади отапливаемого помещения.
2. Аппарат преодолевает сопротивление труб и арматуры.

Опираясь на эту информацию, осуществляется расчёт насоса для отопления.

Мощность

Исходя из потребности обогреваемого помещения в тепловой энергии, необходимо уточнить рабочую мощность, которой должен обладать приобретаемый аппарат. Для этого требуется применение следующей формулы:

G = Q/(1,16*DT).

Здесь использованы следующие величины и значения:

Q — количество тепловой энергии, которое потребляется обогреваемым помещением.

DT — показатель разницы температур теплоносителя, циркулирующего в прямом и обратном контурах. Данная величина является постоянной, однако её значение зависит от типа отопления:

• двадцать градусов — обычное обогревательное оборудование;
• десять градусов — низкотемпературное отопление;
• пять градусов — система “тёплый пол”;

1,16 — удельная теплоёмкость. Речь идёт об обычной воде. В случаях, когда в системе присутствует другой теплоноситель, следует подставлять значение, присущее именно ему.

Стоит заметить, что расчёт мощности водяного насоса может быть осуществлён при посредстве иной формулы:

G=3.6*Q/(c*DT).

c — означает удельную теплоёмкость жидкости, которая циркулирует в трубопроводе.

Результат подобных вычислений отображается в кг/ч. Однако достаточно часто производительность рассматриваемого агрегата указывается в кубометрах. Дабы отобразить полученное значение в м3\ч, следует разделить его на плотность воды.

Пример расчёта

Если площадь дома равна 150 метров квадратных, то потребность такого помещения в тепле составит 15000 Ватт. Поскольку отопление здания осуществляется посредством стандартной системы обогрева, оснащённой обычными радиаторами, дельта температур будет равна 20 градусам.

Подставляя имеющиеся данные в соответствующую формулу, можно получить значение искомой величины:

15000/(1,16*20)=646,55 кг/час.

При пересчёте на кубометры, получается:

646,55/971,8=0,665 м3/час.

Несколько важных замечаний

Как уже отмечалось выше, различают циркуляционные насосы с «сухим» и «мокрым» ротором, а также с автоматической или ручной системой регулировки скоростей. Специалисты рекомендуют использовать насосы, ротор которых полностью погружен в воду, не только из-за пониженного уровня шума, но и потому, что такие модели справляются с нагрузкой более успешно. Установку насоса осуществляют таким образом, чтобы вал ротора располагался горизонтально. Подробнее про установку читайте здесь .

При производстве высококачественных моделей используется прочная сталь, а также керамический вал и подшипники. Срок эксплуатации такого устройства составляет не менее 20 лет. Не стоит выбирать для системы горячего водоснабжения насос с чугунным корпусом, поскольку в таких условиях он быстро разрушится. Предпочтение стоит отдать нержавейке, латуни или бронзе.

Если при работе насоса в системе появляется шум, это не всегда говорит о поломке. Нередко причина этого явления — воздух, оставшийся в системе после запуска. Перед пуском системы следует спустить воздух через специальные клапаны. После того, как система проработает несколько минут, нужно повторить эту процедуру, а затем отрегулировать работу насоса.

Если запуск производится с использованием насоса с ручной регулировкой, необходимо сначала установить прибор на максимальную скорость работы, в регулируемых моделях при пуске отопительной системы следует просто отключить блокировку.

Как вам статья?

Мне нравитсяНе нравится
