Комбинированная система отопления: радиаторы и теплый пол, схема

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола

Разводка труб

Укладка сетки

Крепление трубы к сетке
Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка

Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

с последовательным соединением водяного насоса и двухходовым термоклапаном;
с последовательным соединением водяного насоса и трехходовым термоклапаном;
с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
с параллельным присоединением водяного насоса, термоклапан двухходовой;
водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

Разводка труб для радиаторов и теплого водяного пола

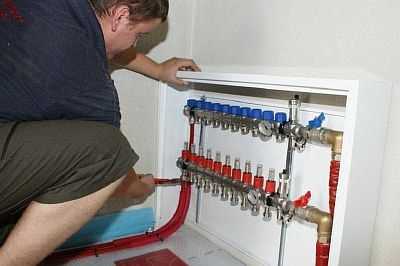

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Требования к помещениям с газовыми котлами

Теперь рассмотрим требования, которые выдвигаются к помещениям с газовыми котлами. Газовые котлы, мощность которых не превышает 30 кВт, могут устанавливаться на любом из этажей почти во всех помещениях, кроме тех, в которых постоянно находятся люди (спальни, гостиные, детские, а также гаражи и лестничные площадки, если котлы оборудованы открытой камерой сгорания). При использовании сжиженных газов ограничений больше, например, они не могут устанавливаться в цокольных или подвальных помещениях. Котлы, мощность которых превышает 30 кВт, устанавливаются в отдельных помещениях с высотой потолка не ниже 2,5 м. Объем помещения для газовых котлов мощностью до 30 кВт должен быть минимум 7,5 м3, если котел находится на кухне, где кроме него есть еще и газовая плита на 4 горелки, минимальный объем такой кухни – 15 м3.

Вентиляция помещения с газовым котлом

Для обеспечения подачи воздуха в помещение с газовым котлом используется приточное отверстие сечением не меньше 200 см2, находящееся на высоте не более 30 см от пола. Воздух может поступать как с улицы, так и из соседних помещений.

В котельных, где установлены котлы, работающие на сжиженном газе, вытяжное отверстие должно находится внизу на уровне пола, а вытяжной канал должен иметь наклон, направленный наружу. Это связано с тем, что сжиженный газ тяжелее воздуха, и при утечке он опустится вниз. Приточное отверстие тоже должно находится на уровне пола и иметь сечение 200 см2.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

для спальни, кухни, гостиной — +26;
для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Отопительные радиаторы

Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.

Вид радиаторов	Технические и эксплуатационные параметры

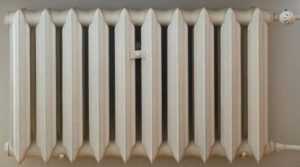

Чугунные	Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид.
Алюминиевые	Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные.
Биметаллические	Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн.
Стальные (панельные)	В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры.

Преимущества и недостатки теплого пола

Главные особенности в теплых полах – это их тепловая инерция и слабо нагревающаяся поверхность. При обогреве пола достигается комфортная для человека температура в 25-25 градусов тепла, что ниже радиаторного обогрева минимум в два раза. Прогрев полов происходит равномерно.

Комфорт из-за равномерного прогрева пола позволяет ногам быть в тепле, при этом голове будет прохладно. Для человека такое соотношение называется тепловым комфортом и признается оптимальным; Экономичность установленной системы позволяет сэкономить много тепла – до 85%, что отразится в первую очередь на счетах за коммунальные услуги; Эстетичность теплого пола однозначна – радиаторы на стенах, даже в современном исполнении придется скрывать предметами мебели. Управление температурой происходит из соседней комнаты или другого помещения – котельной или коридора; Отсутствие вредных испарений при нагреве, нет плавающих частиц пыли. Греющий контур находится внутри пола, поэтому в нагревательных элементах не будет скапливаться пыль; Влажность воздуха повышается из-за отсутствия пересушивания от батареи

Слизистые в горле и носу не пересыхают, что крайне важно, если в доме есть дети. К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий

Внутри комнаты с теплыми полами не кладут ковры или ковролин

К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий. Внутри комнаты с теплыми полами не кладут ковры или ковролин.

Тепловая инерция пола с обогревом также считается недостатком, поскольку остывает прогретая стяжка довольно долго. Основание нужно хорошо теплоизолировать, чтобы контур не направлял потоки вниз. При поломках ремонт по сложности и затратам близок к установке новой системы.

Типичные ошибки комбинированных систем

Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:

Но так делать все же неправильно, потому что:

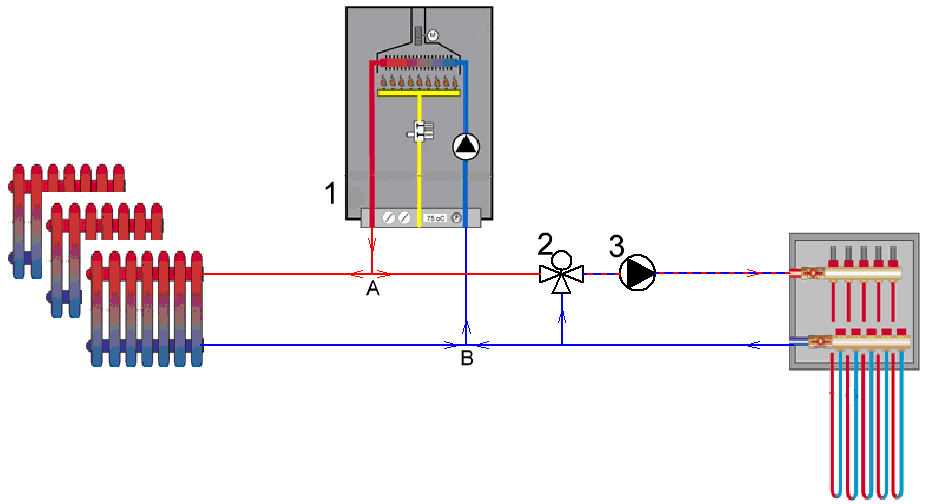

В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.

Защитный (предохранительный) термостат нужен всегда.

А вот перепускной клапан можно и не ставить, когда:

хотя бы одна петля пола будет всегда открыта;
или циркуляционный насос будет с частотным регулированием;
или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.

Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Структура системы

Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.

Водяной теплый пол по деревянному перекрытию

Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.

Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.

Структура теплого пола, выполненного монолитным способом

Как видите, пирог пола при монолитном исполнении состоит из:

чернового основания;
фольгированного утеплителя;

Фольгированный утеплитель

системы труб с теплоносителем;
пескоцементной стяжки.

Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.

Что влияет на энергопотребление теплого пола

Принцип работы водяного пола

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.

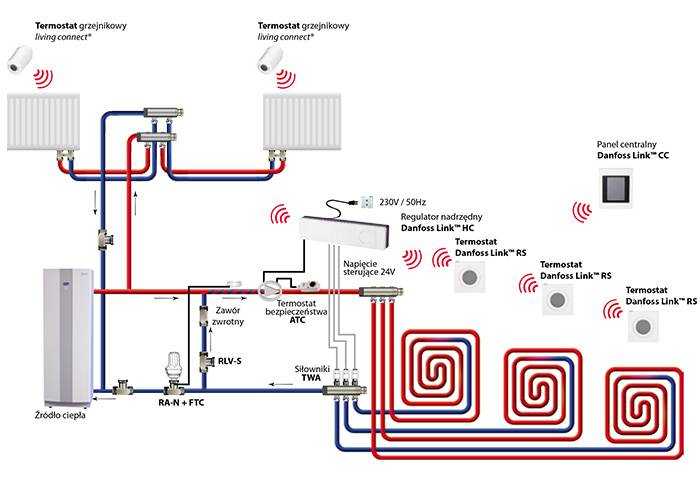

Схема работы водяного теплого пола

Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.

Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.

Коллектор для теплого пола

Какие трубы для тёплого пола лучше

В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:

PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;

Трубы для теплого пола (PEX)

PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;

Металлопластиковые трубы PERT/AL/PERT

очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.

Нержавеющая гофрированная труба

Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.

Варианты укладки труб теплого пола

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

Равномерное распределение тепла по помещениям.
Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

Возможность маскировки труб.
Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

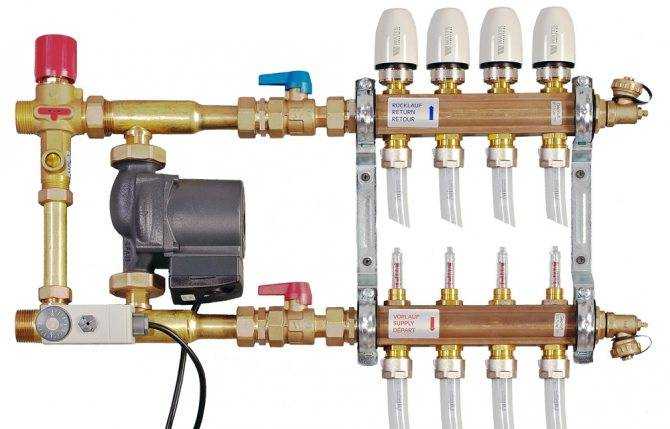

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

термостатический клапан;
погружной термодатчик;
балансировочный кран с фиксирующим пружинным вентилем;
циркуляционный насос;
погружной термометр;
резьбовая гильза;
перепускной и запорный вентиль;
дренажный и шаровой клапан;
воздухоотводчик;
перепускной байпас.

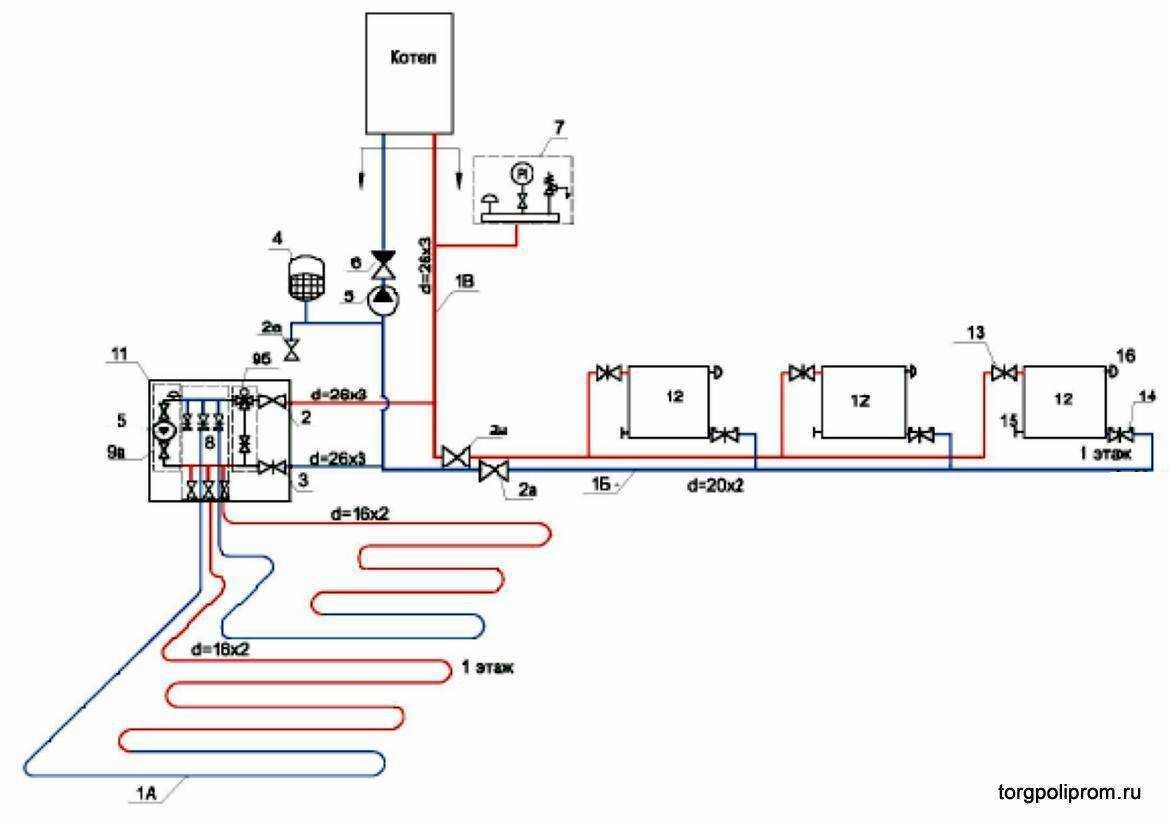

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

котёл с расширительным баком — нагревает теплоноситель;
гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
смесительный узел — в нём происходит разбавление теплоносителя для ТП;
термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Комбинированная система отопления в квартире

Ещё одна схема:

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления – подключить теплый пол – в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.

На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу – вместо радиатора! – подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.

По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.

Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.

А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.

Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.

комбинированная система отопления

| Первичные и вторичные кольца в комбинированной системе отопления >>

Комбинированная система отопления:

Комбинированная система отопления: схемы
Первичные и вторичные кольца в комбинированной системе отопления
Схемы комбинированных систем отопления
Как сделать тёплый пол в ванной или туалете?
Как подключить напольный котел к бойлеру косвенного нагрева и системе отопления?
Подключение двух напольных котлов к многоконтурной системе отопления: правильные и неправильные способы
Как подключить настенный котёл к нескольким контурам радиаторов и тёплого пола?

Обзор моделей

Марка: TIMProFactor Zeissler	Макс пропуск. способн.м3/ч	Макс теплов. мощн.кВт	Принцип действияпосл/пар	Способ управ. р,т,э,п*	Цена $**	Комментарии (***)
JH-1032	2.1	20	посл	т р,п,э*	75	L_нaсос=130 G_насос=25(1½») d_подкл=1″ Д-В=272-270
PF MB 840	85
JH-1033	5	20	посл	т р,п,э*	139	L_насоc= 180 G_нaсос=25(1½») d_подkл=1″ Д-В=219-443
JH-1035	2.1	20	посл	т p,э,п*	39	L_насос=130/180 G_нacоc=25(1½») d_подкл=1″ Д-В=197-289/343
JH-1036PF MB 841	4.8	12.5	посл	т p,п,э*	45	L_наcоc=130/180 G_насос=25(1½») d_подкл=1″)ДxВ=227×365/415
NG-TK-0101	9.8	24	пос	т р,э,п*	95	L_наcос=180 G_наcос=25(1½») d_{подкл-верх}=1″ d_{подкл-низ}=1½»Д x В=255×364

Марка: TIМ ProFactor Zeissler	Макс пропуск. способн.м3/ч	Макс теплов. мощн.кВт	Принцип действ.пос/парал	Способ управ. p/т/э/п*	Цена $**	Комментарии (***)
JH-1038	4.5	24	парал	т р/п/э*	106	L_насос=130 G_насоса=20(1″) d_подkл=1″Д-В=316-254
JH-1039	2.1	20	парал	т р/э/п*	72	L_наcос=130 G_насос=25(1½») d_подкл=1″ Д-В=267-289
PF 842	10	45	пос	р э*	117	L_насос=130 G_насос=25(1½») d_подкл=1″ Д — В=250-357
JH-1037	4	15	пос	т p/э/п*	124	L_наcос=130 G_насоса=20(1″) d_подк=1″ ДxВ=316×378
NG-MK-0101	9.8	24	пос	р э*	78	L_насос=180 G_насос=25(1½») d_{подк-верх}=1″ d_{подк-низ}=1½»Д x В=255×364

* — со звездочкой те варианты, которые докупаются отдельно. Расшифровка такая: р — ручн., т — термомеханическая, э — электротермомеханическая, п — электроприводная** — стоимость ориентировочная, точную смотри на карточке товара*** — L_Hасос= присоединительный размер насоса, G_наcоc= диаметр присоединения насоса, d_подкл= диаметр подсоединения к внешнему оборудованию, Д-В = габаритные размеры (Длина — Высота)._cооогидрострелкамиколлекторными группами

TIM JН-1036

Наиболее бюджетный;
Допускает использование популярных насосов как на 130, так и на 180мм;
Имеет современную конструкцию и обладает хорошими возможностями для регулировки потока;
Самый покупаемый посетителями.

Способен пропускать через себя относительно небольшой объем носителя;
Неудобное подсоединение снизу.

TIМ JН -1033

Проверенная и очень распространенная конструкция Combimix;
Хорошие возможности по передаче воды и тепловая мощность;
Допускает перед собой одновременное присоединение коллекторной группы для радиаторов (единая связка);
Гибкая система настроек;
Второй по популярности образец среди покупателей.
