Как прозвонить реле и проверить его на работоспособность

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

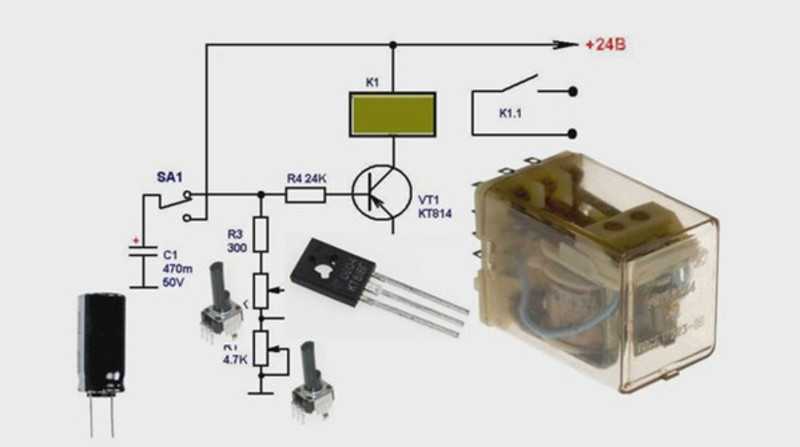

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

VADDER › Блог › Просто про реле!

Доброго всем времени! На работе появились прекрасные образцы для наглядного пособия, так что сегодня расскажу про автомобильные реле, типичные неисправности и методы простейшей диагностики.

Как известно реле это устройство предназначенное для замыкания/размыкания участков цепи при определённых условия. В данном случае определённым условием являются две величины: ток и напряжение, без достижения значений которых реле работать не будет. Автомобильные реле в основной своей массе подразделяются на 4-х и 5-ти контактные

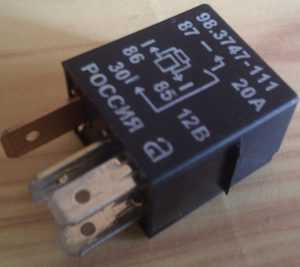

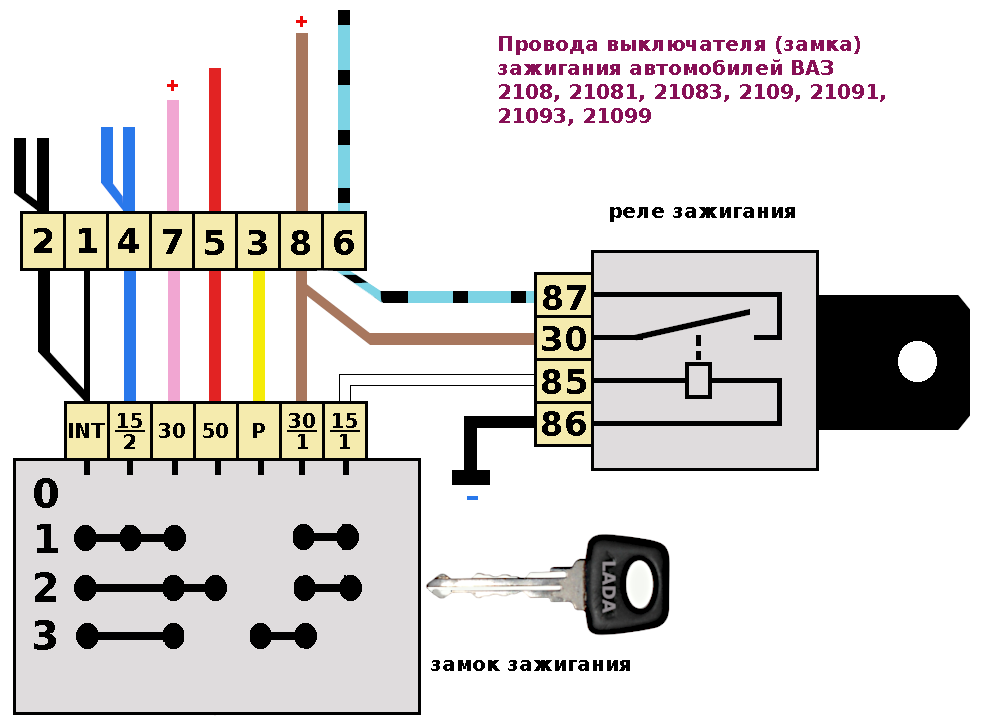

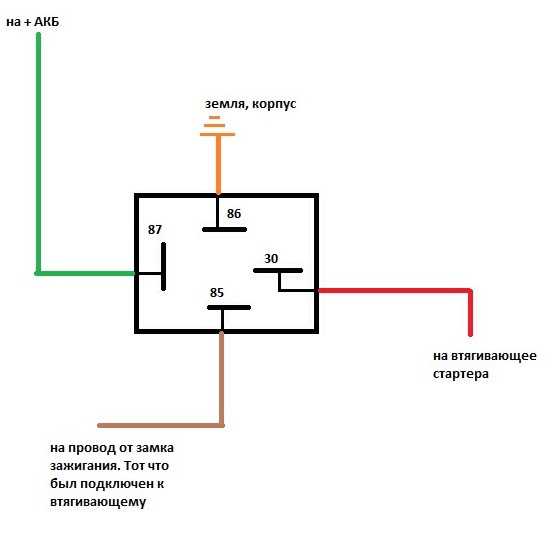

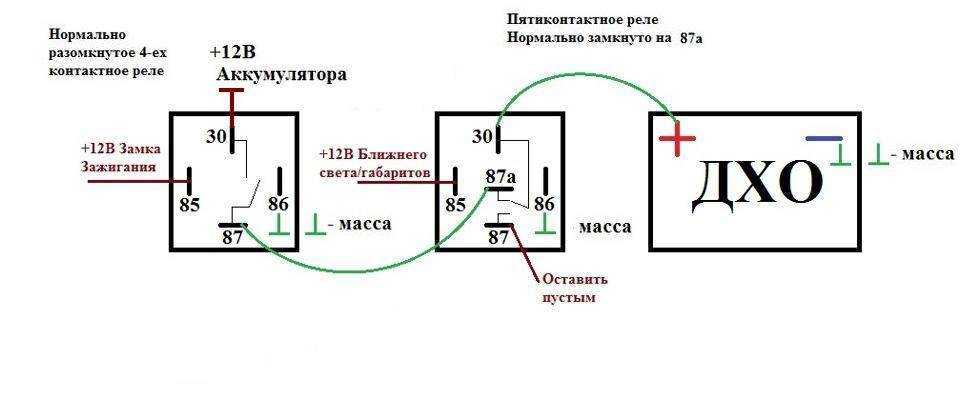

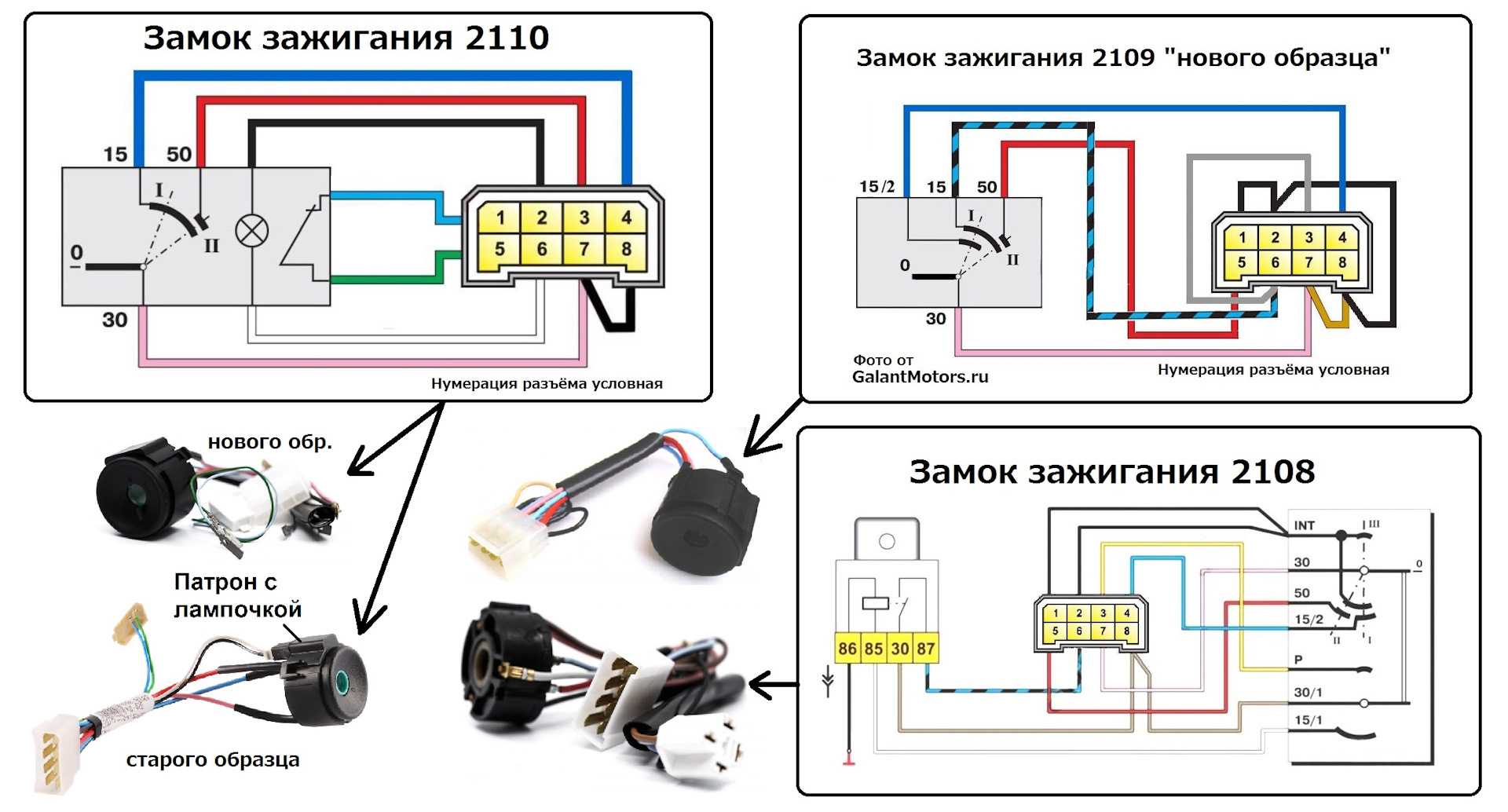

Реле в современных автомобилях могут достигать до 6-ти контактов, но принципиально не важно у них у всех один принцип и одно назначение. Для простоты рассмотрим обычное 4-х контактное реле которое имеет одну пару управляющих контактов, в схемах они обычно фигурируют как 85, 86, и одну пару силовых, обозначают как 87, 30

Максимальная сила тока «традиционных» автомобильных реле составляет в среднем 30 ампер при 14 вольтах

Обычно характеристики указывают на крышке корпуса, что не мало важно при выборе реле. Например существуют силовые «разгрузочные» реле с силой тока в 70 ампер, они визуально отличаются большими габаритами и гораздо большими размерами силовых клемм

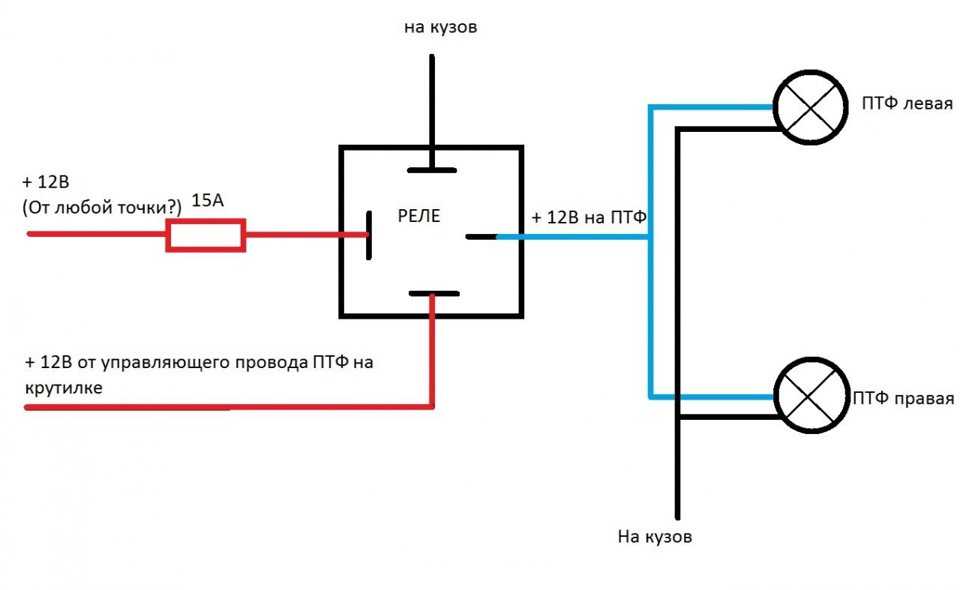

Силовые контакты реле покрывают обычно сплавами серебра и различных металлов, например таких как AgSnO2 и AgNiO, это служит для того чтобы уменьшить переходное контактное сопротивление, а также защитить контакты от быстрого окисления. Но некоторые производители, в основном подделок и китайских реле которые обычно поставляются в комплект к сигнализациям и комплектам подключения противотуманных фонарей, экономят и не покрывают медные контакты. Основной причиной на мой взгляд большинства отказов автомобильных реле является окисление входных клемм соединителей. Но существуют причины связанные с отказом реле внутри «самой коробки». Первая из них слишком большой ток, в результате увеличения которого увеличивается и износ контактов. А при токовой перегрузке контакты запросто могут приварится друг к другу.

Плюсы и минусы электромагнитного реле

Плюсы

• Управляемое напряжение и управляющее напряжение никак не связаны между собой. Выражаясь домашним языком – напряжение на катушке никак не связано с напряжением на контактах реле. Они гальванически развязаны, что делает реле безопасным устройством для человека и самой аппаратуры в электро- и радиопромышленности.
• коммутируемые токи могут достигать сотни ампер у промышленных видов реле (пускатели, контакторы)
• большой срок службы при правильной эксплуатации. До сих пор на некоторых зарубежных станках ЧПУ стоят реле 70-ых годов, чьи коммутационные контакты выглядят почти как новые.
• неприхотливость в работе и надежность. Реле до сих пор используются в средствах автоматического управления (САУ), так как они неприхотливы и готовы работать безотказно, хотя уже давненько разработаны твердотельные реле (ТТР), которые опережают простые электромагнитные реле по многим параметрам.

Минусы

• время задержки срабатывания, в течение которого коммутационный контакт “летит” с одного контакта до другого. В очень быстродействующей аппаратуре реле не применяются. Производители обеспечивают электротехническую промышленность различными видами реле и других устройств на их принципе.
• щелкающий звук при переключении. Кого-то он может раздражать, особенно если реле будет очень часто срабатывать.
• габариты даже самого маленького электромагнитного реле достаточно много занимают место на печатной плате.

Не знаете, где можно купить нужное вам электромагнитное реле? Вот каталог , где вы найдете подходящее по параметрам реле для своих нужд

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.

2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

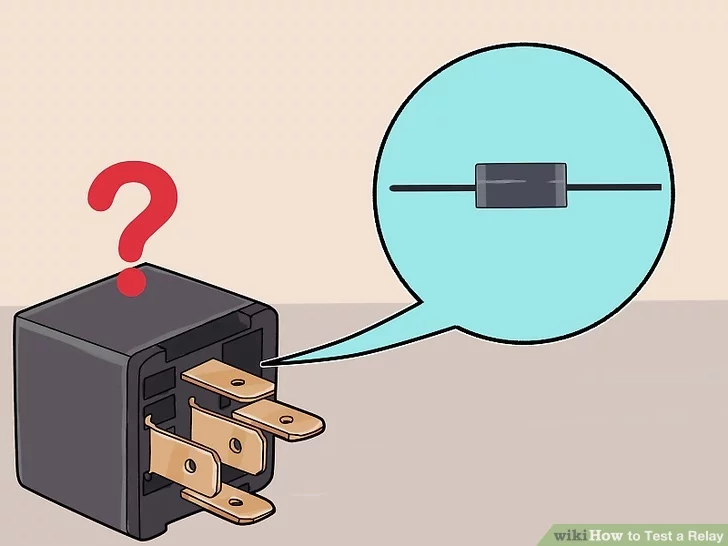

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;

• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;

• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

П О П У Л Я Р Н О Е:

Имея под рукой принципиальную электрическую схему автомобиля и любой простейший вольтметр для измерения постоянного напряжения минимум до 15 вольт и омметр (можно собрать самому этот), имея даже небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля. Подробнее…

Установка предпускового подогревателя на ВАЗ-2107i

«Семёрка», купленная по программе утилизации, наконец вышла из гарантии. Руки «чесались» давно, но внутренний голос твердил: «Низзя!». После 2-х «шестёрок» впечатления о ВАЗ-2107 были, мягко говоря, достаточно средние.

Особо раздражали плохая вентиляция, печка и зеркало заднего вида (в отличие от 2106 — без рычажка). С зеркалом проще – покупаем (у нас -150р) «шестёрочное» и ставим.

Поэтому серьёзные переделки решено было начать с переделки печки и установки предпускового подогревателя. Подробнее…

Упрощенный авометр своими руками для начинающего радиолюбителя

Начинающим радиолюбителя можно рекомендовать изготовить не сложный прибор, наиболее часто используемым при ремонте или настройки радиотехнических устройств. Авометр объединяет в себе много­предельные амперметр и вольтметр по­стоянного и переменного тока, омметр, а иногда еще и испытатель маломощ­ных транзисторов. Подробнее…

Популярность: 79 812 просм. Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

– НАВИГАТОР –

« позже Программа контроля за автозагрузкой компьютера 2IP StartGuardДва варианта схем звуковой приманки для рыб раньше »

ПДД предписывают особый способ предупреждения о маневрах, которым обязательно следует пользоваться, если лампы указателей поворота перестали гореть в пути. Рассмотрим, почему не работают поворотники и как устранить причину поломки. Речь пойдет об устройстве, принципе работы и неисправностях систем с использованием реле поворотников на основе интегральных микросхем. Старые конструкции с биметаллическими пластинами, а также полностью электронные системы, ввиду их специфики и небольшой распространенности, рассматривать не будем.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства

В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется

Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

• обмотка;
• нормально замкнутое состояние;
• нормально разомкнутое положение.

https://youtube.com/watch?v=jTnxP8g-3iU

Инструмент для проверки реле

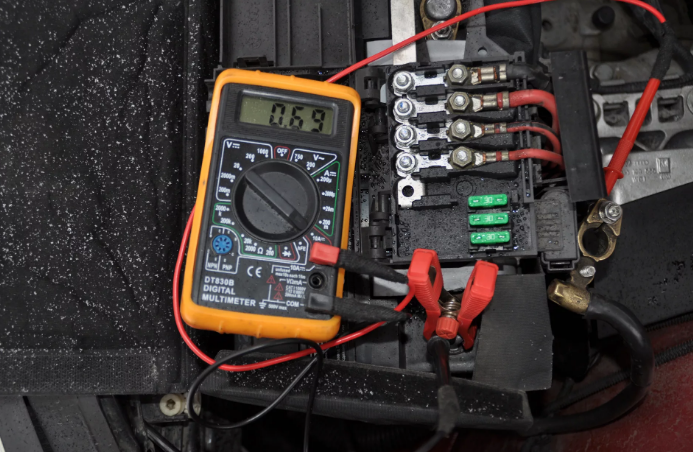

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

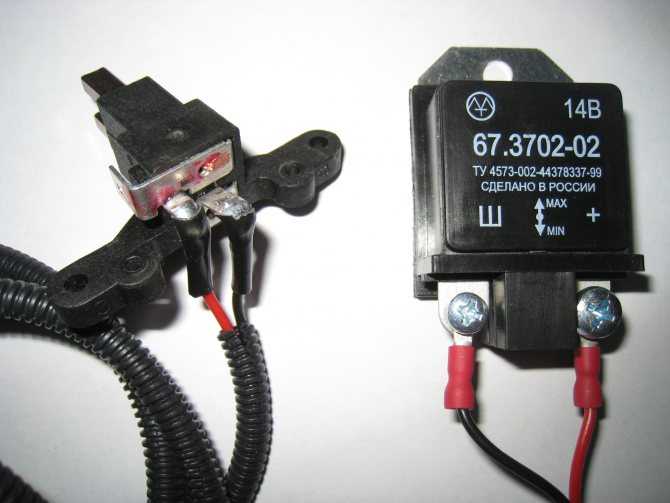

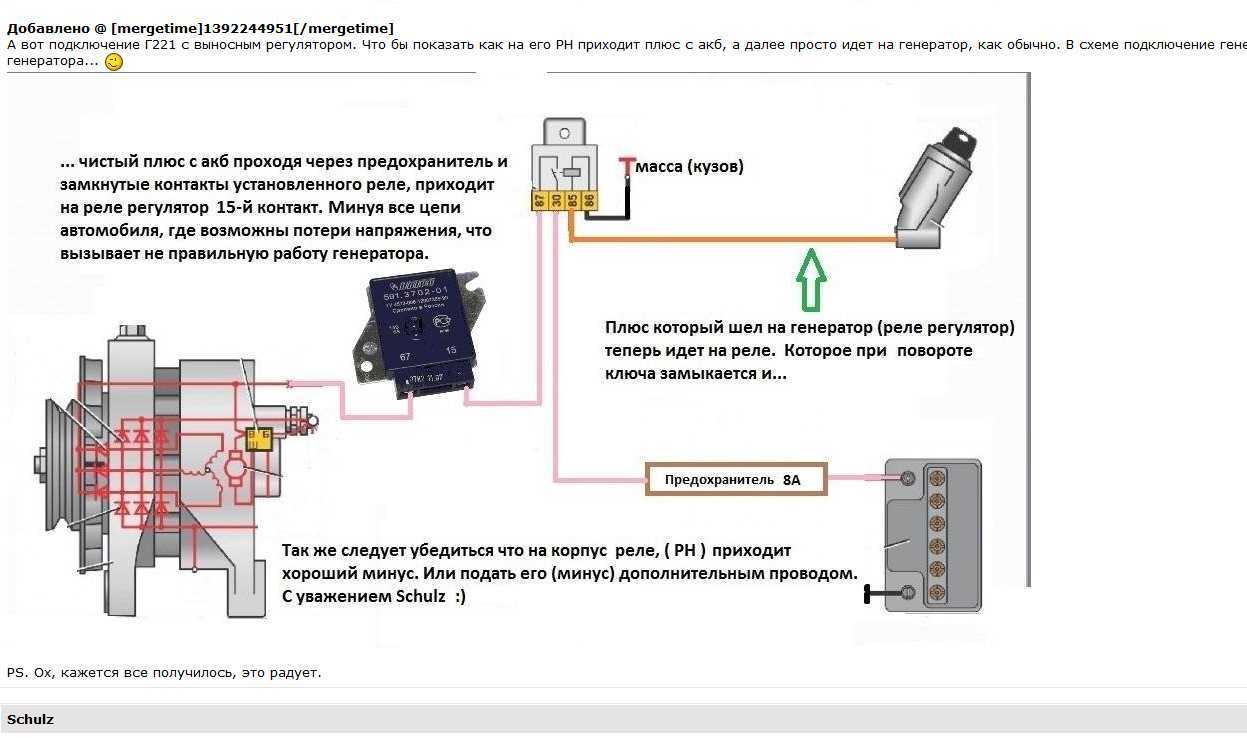

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.
