Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

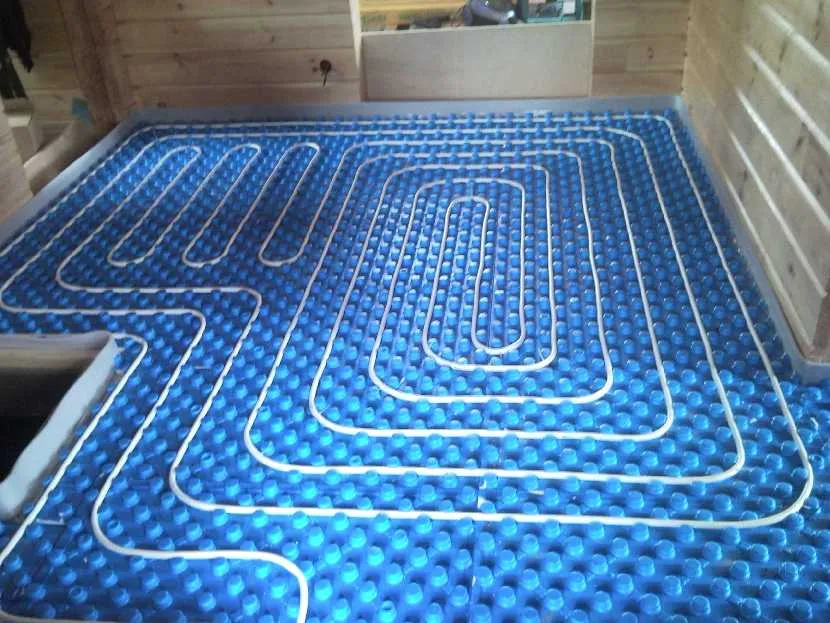

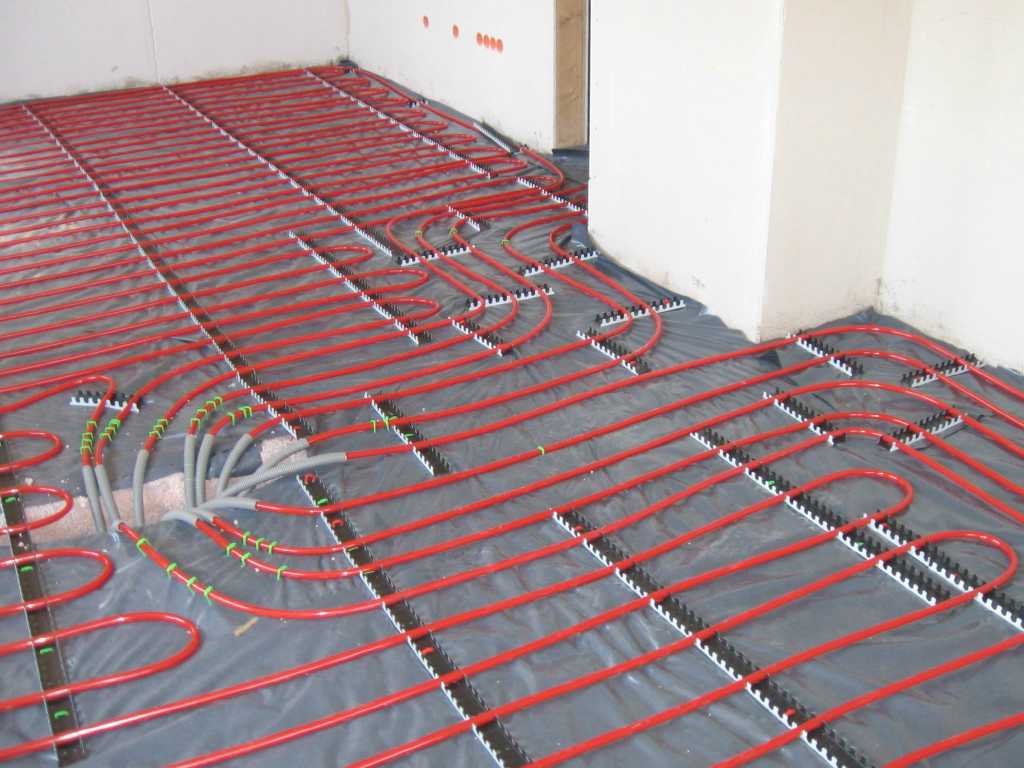

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

клапан двух- или трехходового типа,
гайки специальные,
ручной отводчик воздуха,
клапан на обраку,
зажимы,
шаровый кран,
насосную установку,
тройники,
устройство, определяющее температурный режим,
набор ключей, пакля.

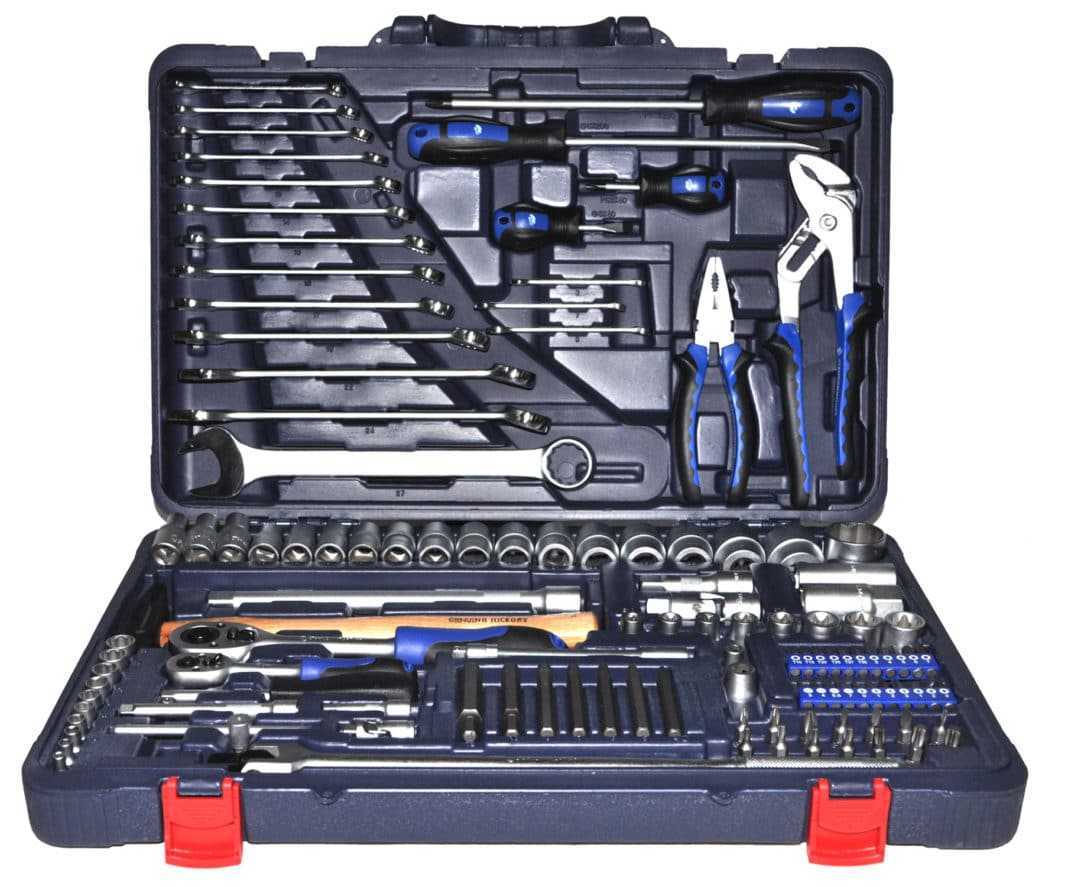

Для монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Как выбрать терморегулятор для водяного теплого пола

Водяной теплый пол представляет собой бетонную стяжку, в которой залит контур из нагревательных элементов. В данном случае под контуром подразумевается труба, по которой и движется горячая вода. Теплоноситель подается из отопительной системы и в нее же возвращается.

Монтаж контура может осуществляться как в слой стяжки, так и поверх нее. И тот и другой вариант имеет свои преимущества. Но чаще всего, строители предпочитают избавлять систему горизонтального водяного отопления от физической нагрузки стяжки.

Принцип работы цикличный. Сначала из радиатора отопления вода поступает в начало теплого пола и, проходя по контуру, отдает свое тепло поверхности стяжки. После этого теплоноситель возвращается в центральное отопление и повторно нагревается для того, чтобы вновь пройти по контуру.

Элементарный принцип работы и минимальные затраты электричества делают данный вид отопления чрезвычайно популярным. Цикличность, таким образом, позволяет стяжке прогреться до 36 градусов.

Осуществление монтажа предполагает свои сложности и алгоритм. Одним из важнейших аспектов можно назвать установку ограничителя в случае, если конечным покрытием пола будет являться ламинат или линолеум. Данные напольные покрытия не должны нагреваться свыше 27 градусов. Терморегулятор (термостат) позволяет с точностью до градуса настраивать «климат» в доме, поэтому его наличие обязательно.

Значение и функции

Термостат – это прибор, который призван осуществлять контроль температурного режима. Это устройство определяет температуру на данный момент времени и сравнивает с тем показателем, который установлен по умолчанию. Таким образом, термостат либо включает нагрев, дабы достичь нужной температуры, либо, напротив, выключает, если показатель достигнут.

В случае конкретно с водяным теплым полом, термостат выполняет свои функции поэтапно. С помощью сервоприводов данный прибор дает команду приоткрыть или, наоборот, частично перекрыть подачу горячей воды из центрального отопления. Такой контроль и позволяет полу удерживать определенный градус «теплоты».

Если электрический теплый пол способен за считаные минуты нагреться до нужной отметки, то водяной пол из-за последовательной работы регулятора выполняет свою задачу за большее количество времени.

Термостат для водяного теплого пола – незаменимый атрибут и, благодаря преимуществам, в его необходимости не остается сомнений:

После установки потребуется разобраться в способе управления и некоторых нюансах. Для того чтобы освоиться в этом вопросе требуется лишь раз потратить время на то, чтобы разобраться в клавишах и меню терморегулятора.

Разновидности терморегуляторов

На современном рынке можно увидеть целый ассортимент термостатов, которые можно разделить на четыре вида:

Механические приборы напоминают собой диммеры – регуляторы освещения. Управление происходит с помощью единственного колесика. По мере вращения по часовой стрелке прибор включается и настраивается на поддержание определенного градуса. Стоимость таких устройств самая низкая, если сравнивать с остальными разновидностями. В них нет функции отключения при наборе необходимой температуры, а это существенный минус. Несмотря на это функцию контроля прибор выполняет исправно.

Цифровой аналог имеет экран, с помощью которого можно настроить температуру с точностью до градуса. Функция временного выключения имеется. Управление осуществляется тремя клавишами. В большинстве таких устройств есть функция памяти, которая позволяет сохранить установленные настройки даже после аварийного отключения электропитания.

Программные терморегуляторы или программеры появились сравнительно недавно. С их помощью можно создать полноценный график работы теплого пола. Благодаря настройке времени можно обозначить точное время начала подачи воды из отопительной системы и прекращения. Благодаря этой функции пол будет отапливать помещение только в те часы, когда домочадцы находятся дома. Это колоссальная экономия электроэнергии. Стоимость такого прибора высока, но в процессе эксплуатации неминуемо окупается в счетах за свет.

Сенсорный термостат можно назвать инновационным изобретением в данной сфере. В нем есть все функции программера, но управление осуществляется с помощью сенсорного экрана. Удобство настройки неоспоримо, но из-за сенсора стоимость такого прибора достаточно внушительна.

Термостат является нужной составляющей водяного теплого пола, без которой обойтись непросто. Благодаря ассортименту устройств можно подобрать наиболее оптимальный вариант.

Опрессовка системы водяного пола

После подключения всех трубопроводов к котлу отопления проверяют герметичность соединений. Для этого сначала осуществляют визуальный контроль, а затем проводят опрессовку напольных труб. Давление для этого процесса должно превышать номинальное не менее чем в 1,5 раза. Трубопроводы водяного тёплого пола находятся под напором до 40Мпа, следовательно, опрессовывать систему следует при 60Мпа. Для этого в проверяемый контур закачивают жидкость или воздух, предварительно перекрыв вентили, установленные на гребёнках. Допускается падение давления не более 20кПа за два часа. Водяной пол, подключенный к системе отопления с учетом всех правил и требований, будет надёжно и эффективно функционировать, обеспечивая тепло и уют в доме.

Варианты схем укладки

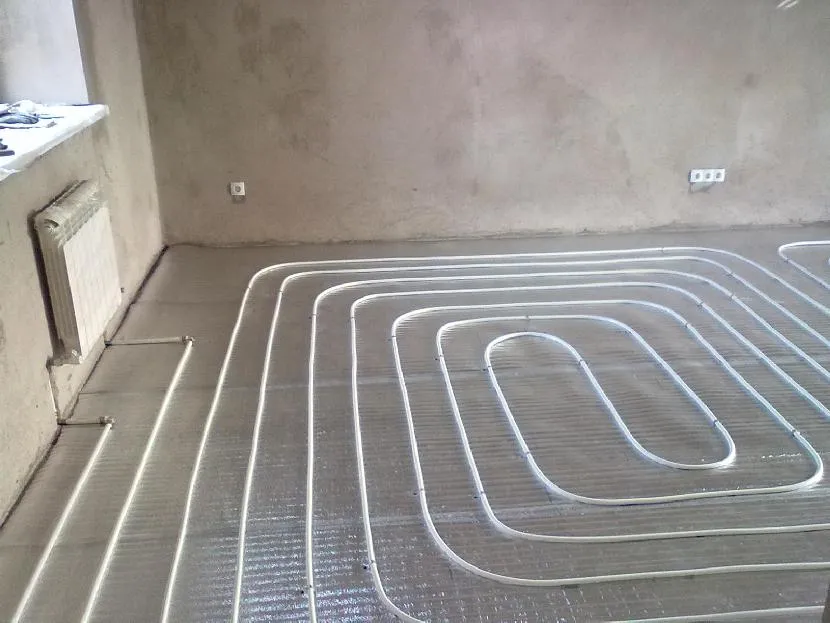

Если трубы заливают бетонной стяжкой, по технологии делают следующие слои:

плита перекрытия;
гидроизолирующая пленка;
теплоизоляция;
защитная пленка;
водяные трубы на скобах или арматурной сетке;
цементная стяжка с пластификатором;
клей или подложка (для ламината);
финишный слой полового покрытия.

Плинтусы в такой системе ставят на стеновую демпферную ленту.

Если нет возможности заливать бетон, то выполняют полистирольную систему:

деревянное перекрытие;
утепляющий материал с применением алюминиевых пластин между лагами;
плиты сухой стяжки в 2 слоя;
финишное покрытие.

В деревянной системе укладки трубы опирают непосредственно на лаги или балки, теплоизолятор прокладывают между этими элементами. Поверх ставят листы цементно-стружечных плит, на них кладут половую отделку.

Готовим и утепляем поверхность под водяной теплый пол

Одним из элементов установки системы является укладка теплоизоляции. Рынок предлагает несколько видов теплоизоляционных материалов, которые используются в соответствии с особенностями укладки напольного покрытия.

Традиционно считается, что наиболее удачным теплоизоляционным материалом является полиэтилен, но он подходит для покрытия с небольшой нагрузкой.

Полиэтилен отлично подойдет в качестве теплоизоляционного слоя с небольшими нагрузками

Материал выкладывается движением к стене по периметру и прикрепляется демпферной лентой. После этого производится укладка труб выбранным способом.

Одним из лучших утеплителей считается пеноплекс, что связано с его техническими характеристиками:

изготавливается в плитах различных размеров и толщины;
в упаковке содержится разное количество плит, также обусловленное толщиной изделия;
утепление бетонного пола можно проводить без стяжки.

Кроме того, пеноплекс обладает:

абсолютными водоотталкивающими свойствами;
незначительной теплопроводностью и паропроницаемостью;
экологичный и устойчивый к воздействию микроорганизмов.

Его положительные свойства перекрывают некоторые недостатки, главным из которых считают относительно высокую цену.

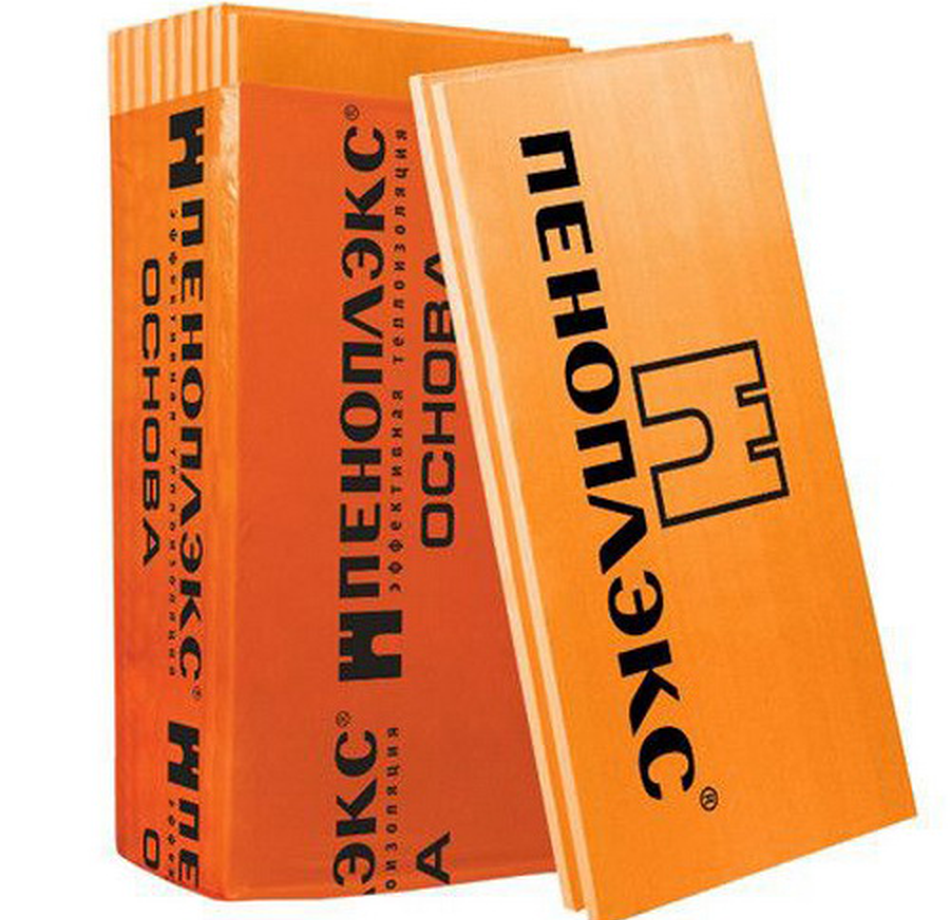

Пеноплекс является лучшим вариантом утепления

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном. При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

Подготовленное основание;
Стяжка (5 см);
Теплоизолятор (5 см);
Трубы (2 см);
Стяжка (4 см);
Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Варианты подключения

Подключить теплые полы в частном доме можно как к однотрубной, так и двухтрубной системе отопления с насосом. При этом монтируется оборудование чаще всего по следующим схемам:

От центрального отопления.
Напрямую от котла.
С 3-х-ходовым клапаном.
С узлом подмеса.

Разберем особенности и принцип работы каждого варианта.

От центрального отопления

В отличие от многоквартирных домов в частном жилище, оснащенном централизованной системой обогрева, подключение теплого пола допускается. Однако для этого потребуется сделать разрешение.

В частном доме допускается подключать контур подогрева пола от централизованного теплоснабжения при получении специального разрешенияИсточник otoplenieblog.ru

При этом должны быть выполнены 2 требования:

Поступающая в трубопроводный контур из центральной магистрали горячая вода должна быть нагрета не выше 55°C. В противном случае система и полы будут испорчены.
Эксплуатация теплоносителя не должна приводить к охлаждению батарей. Иначе это приведет к общему охлаждению помещения и низкой эффективности данного способа обогрева.

Именно по этой причине не разрешается устанавливать систему водяного обогрева от центральной системы в квартирах. Так как это приведет к охлаждению отопительных приборов у соседей.

Напрямую

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

1-трубная.

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площадиИсточник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

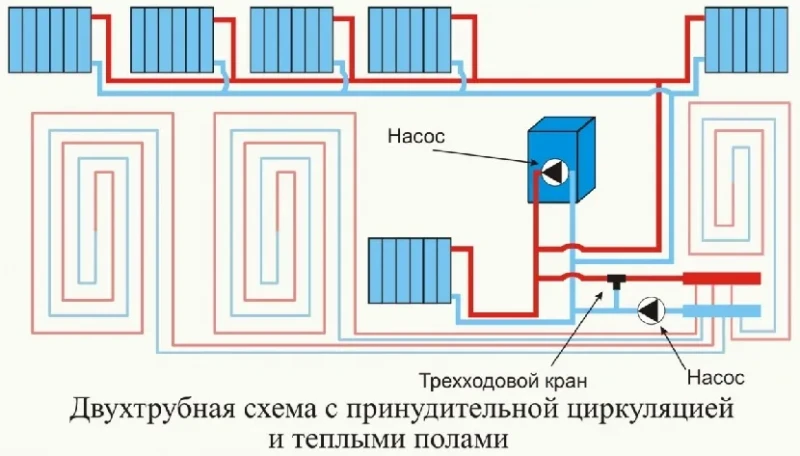

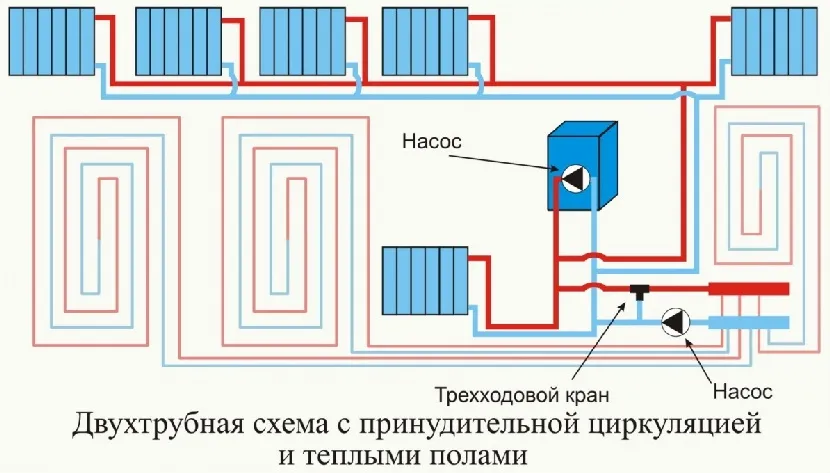

2-трубная.

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева полаИсточник akvahit.ru

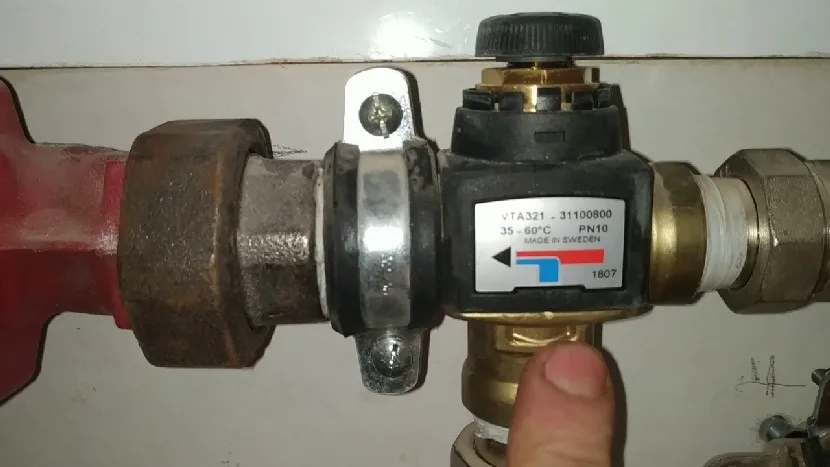

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

Батареи с разогретой до 70-80°C водой.
Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Минус способа проявляется в невозможности регулировки потока, что сказывается на резких перепадах температуры контура. Решается недостаток увеличением толщины бетонной стяжки. Плюсы выражаются в простоте и доступности схемы. Применяется она, прежде всего, для больших площадей.

3-х-ходовый клапан обеспечивает нужный уровень нагрева для системы подогрева полаИсточник ytimg.com

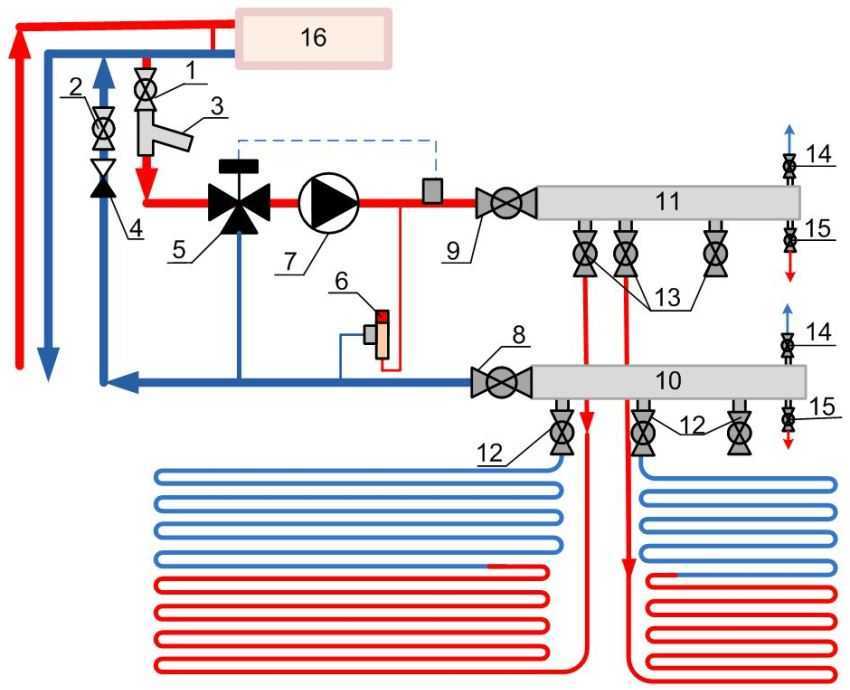

Узел подмеса

Еще один эффективный способ подключения теплого пола к котлу отопления заключается в установке специального смесителя с насосом. Монтируется он так же, как и 3-х-ходовый клапан. Однако в отличие от него узел подмешивает остывший теплоноситель к горячему уже в заданных пропорциях.

Благодаря этому устраняется недостаток выше рассмотренного варианта. То есть в контур обогрева для пола поступает вода строго заданной температуры. При этом недостатки способа проявляются в больше стоимости и ограниченности по площади до 200 м².

Коллекторная схема подключения теплого пола

Схема коллекторного подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу. Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Изображение 1. Схема соединения коллекторов с запорными кранами.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники. Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Вышеописанная схема, приведенная на ИЗОБРАЖЕНИИ 1, является наиболее простой и наименее практичной, т.к. она полностью зависит от оборудования (вы можете только немного закрыть запорный кран, чтобы уменьшить подачу жидкости, в результате чего покрытие будет слабее нагреваться).

Несколько слов о производителях

Коллекторы российского происхождения изготавливаются из нержавеющей стали, а также имеют максимальное количество расширений – датчики протока, гнезда и т.д.

Европейцы отдают предпочтение черному металлу. По функциональности модели европейского происхождения практически ничем не отличаются от русских.

Коллекторная группа с узлом смешения и байпасом для теплого пола

Китайские модели – это устройства без автоматики, то есть, вам придется управлять коллектором в ручном режиме. Считаются самыми дешевыми и отлично подходят для обслуживания небольших по площади жилых домов. Не забывайте устанавливать трехходовой клапан и насос, если вы планируете использовать китайскую продукцию.

Какие самые известные и надежные производители? Продукция фирмы Rehau – это гарантия качества и функциональности. Название этой компании знают практически все производители теплых полов, поскольку ее продукция проходит несколько этапов проверки на прочность, совместимость и безопасность.

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Подключение водяного теплого пола к котлу

Последняя редакция: 07.02.2017

4223 просмотра
0 комментариев

В настоящий момент все большую популярность набирает самостоятельное строительство и обустройство домашнего интерьера. Комфорт, тепло и уют в любом доме являются залогом крепкого здоровья близких людей и их регулярных улыбок. Для обеспечения всех этих пунктов хозяину любого жилья в первую очередь потребуется предусмотреть надежное и качественное отопление. Справившись с установкой радиаторов на стенах и закончив обустройство напольного обогрева, необходимо выполнить правильное подключение водяного теплого пола к котлу.

Названный тип пола взят за основу неспроста. За счет относительно невысокой стоимости всех расходных материалов он является самым бюджетным и доступным видом обогрева помещений с повышенным содержанием влаги, поэтому часто используется для отопления ванных комнат, кухни и прихожих.

Собравшись проводить подключение, условимся на том, что теплый пол полностью закончен и подключен к коллектору. Расположение последнего всегда остается на усмотрение хозяина жилья и может размещаться в абсолютно любом удобном для вас месте, где не будет мешать и вызывать любопытство у детишек, однако некоторые рекомендации стоит учесть.

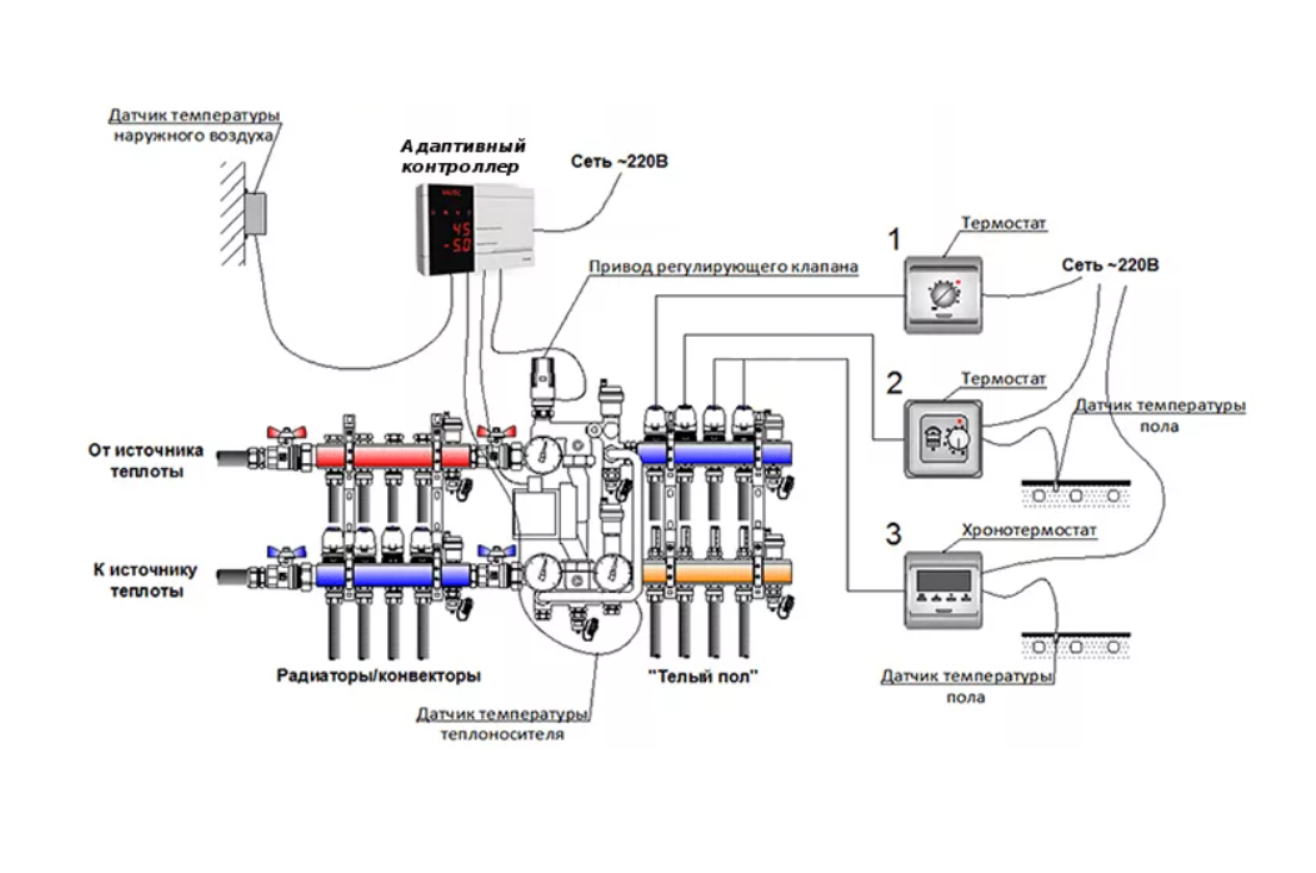

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

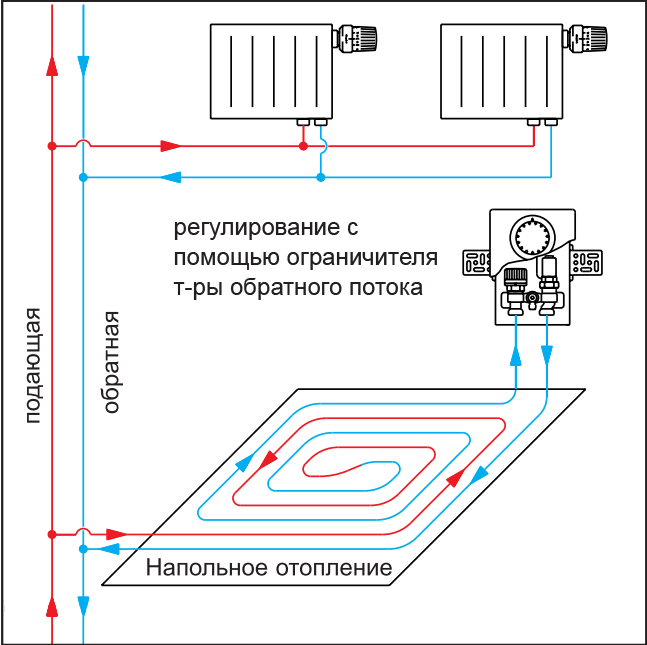

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

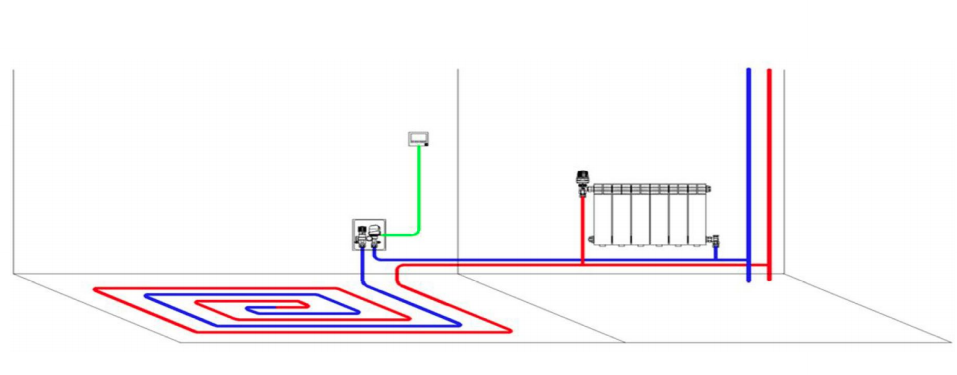

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Какие трубы нужны?

Трубы, используемые в системе данных полов, изготавливают из разных материалов.

Существуют металлопластиковые, медные стальные, полипропиленовые трубы.

Следуя существующим нормам, запрещено использовать трубы, изготовленные из черного металла, потому что материалы со швами нельзя вставлять бетон.

Наружный диаметр в 16-18 мм – самый подходящий для труб, которые будут использоваться в системе водяного пола. Такие трубы незначительно влияют на толщину пола. При их применении для хорошей гидравлики не нужны дополнительные устройства.

Трубы фирмы REHAU и многих других марок, специализирующихся на производстве труб, заливаются бетоном. К ним предъявляют большие требования, потому что при малейших их повреждениях, придется взламывать весь пол.

При установке водяного пола используются не обычные трубы для холодного или горячего водоснабжения, а только трубы для отопления специальные.

Герметичность труб для полов должна быть 100%. Они должны иметь защитный слой, препятствующий кислородной диффузии. Коэффициент линейного расширения в пределах, не превышающих 0,025 Мм /мК.

Имеется также показатель теплопроводности, который составляет примерно 0,43 Вт/мК.

Важное условие, чтобы в одном помещение прокладывался цельный кусок трубы

Также стоит взять во внимание, чтобы эксплуатационный срок труб соответствовал продолжительности существования здания. Выбирайте трубы для теплых полов только от известных производителей

Они дают гарантию в 50 лет на свою продукцию, в случае повреждений обеспечивают компенсацию.

Выбирайте трубы для теплых полов только от известных производителей. Они дают гарантию в 50 лет на свою продукцию, в случае повреждений обеспечивают компенсацию.
