Расчет тепловой нагрузки на отопление здания: по укрупненным показателям и другие

Как рассчитать нагрузку?

Показатель тепловой нагрузки определяется несколькими наиболее важными факторами, поэтому при выполнении расчётных мероприятий в обязательном порядке требуется учитывать:

общую площадь остекления и количество дверей;
разницу температурных режимов за пределами и внутри строения;
уровень производительности, режим эксплуатации системы вентиляции;
толщину конструкций и материалы, задействованные в возведении строения;
свойства кровельного материала и основные конструктивные особенности крыши;
величину инсоляции и степень поглощения солнечного тепла внешними поверхностями.

Практикуется применение нескольких способов вычисления тепловой нагрузки, которые заметно различаются не только степенью сложности, но и точностью полученных расчётных результатов

Важно предварительно собрать необходимые для проектирования и расчётных мероприятий сведения, касающиеся схемы установки радиаторов и места вывода ГВС, а также поэтажный план и экспликацию сооружения

Тепловые нагрузки систем теплоснабжения

Понятие тепловая нагрузка определяет количество теплоты, которое отдают приборы обогрева, смонтированные в жилом доме или на объекте другого назначения. До того, как установить оборудование, данный расчет выполняют, чтобы избежать излишних финансовых расходов и других проблем, которые могут возникнуть в процессе эксплуатации отопительной системы.

Зная основные рабочие параметры конструкции теплоснабжения можно организовать эффективное функционирование обогревательных приборов. Расчет способствует реализации задач, стоящих перед отопительной системой, и соответствие ее элементов нормам и требованиям, прописанным в СНиПе.

Когда вычисляется тепловая нагрузка на отопление, даже малейшая ошибка может привести к большим проблемам, поскольку на основании полученных данных в местном отделении ЖКХ утверждают лимиты и другие расходные параметры, которые станут основанием для определения стоимости услуг.

Общая величина тепловой нагрузки на современную отопительную систему включает в себя несколько основных параметров:

нагрузку на конструкцию теплоснабжения;
нагрузку на систему обогрева пола, если она планируется к установке в доме;
нагрузку на систему естественной и/или принудительной вентиляции;
нагрузку на систему горячего водоснабжения;
нагрузку, связанную с различными технологическими нуждами.

Распределение тепловой нагрузки

При водяном отоплении максимальная тепловая мощность котла должна равняться сумме тепловой мощности всех устройств отопления в доме. На распределение устройств отопления влияют следующие факторы:

Площадь помещения и высота потолка;
Расположение внутри дома. Угловыми и торцевыми помещениями теряется больше тепла, чем помещениями, расположенными в середине здания;
Удаленность от источника тепла;
Желаемая температура в комнатах.

СНиП рекомендует следующие значения:

Жилые комнаты в середине дома – 20 градусов;
Угловые и торцевые жилые комнаты – 22 градуса. При этом за счет более высокой температуры не промерзают стены;
Кухня – 18 градусов, поскольку в ней имеются собственные источники тепла – газовые или электрические плиты и пр.
Ванная комната – 25 градусов.

При воздушном отоплении тепловой поток, который поступает в отдельное помещение, зависит от пропускной способности воздушного рукава. Зачастую простейшим способом его регулировки является подстройка положения решеток вентиляции с контролем температуры вручную.

При системе отопления, где применяется распределительный источник тепла (конвектора, теплые полы, электрообогреватели и т.д.), необходимый режим температуры устанавливается на термостате.

Формулы расчёта

Исходя из общих потребностей здания в тепловой энергии и технических характеристик постройки, с целью определения оптимального количества теплоты за единицу времени могут использоваться разные стандартные формулы.

При отсутствии приборов учёта: Q = V × (Т_х - Т_y) / 1000

Обозначение	Параметр
V	Объём теплового носителя в отопительной системе
Т_х	Показатели температурного режима нагретого теплоносителя (60-65оС)
Т_y	Исходная температура не нагретого теплового носителя
1000	Стандартный поправочный числовой множитель

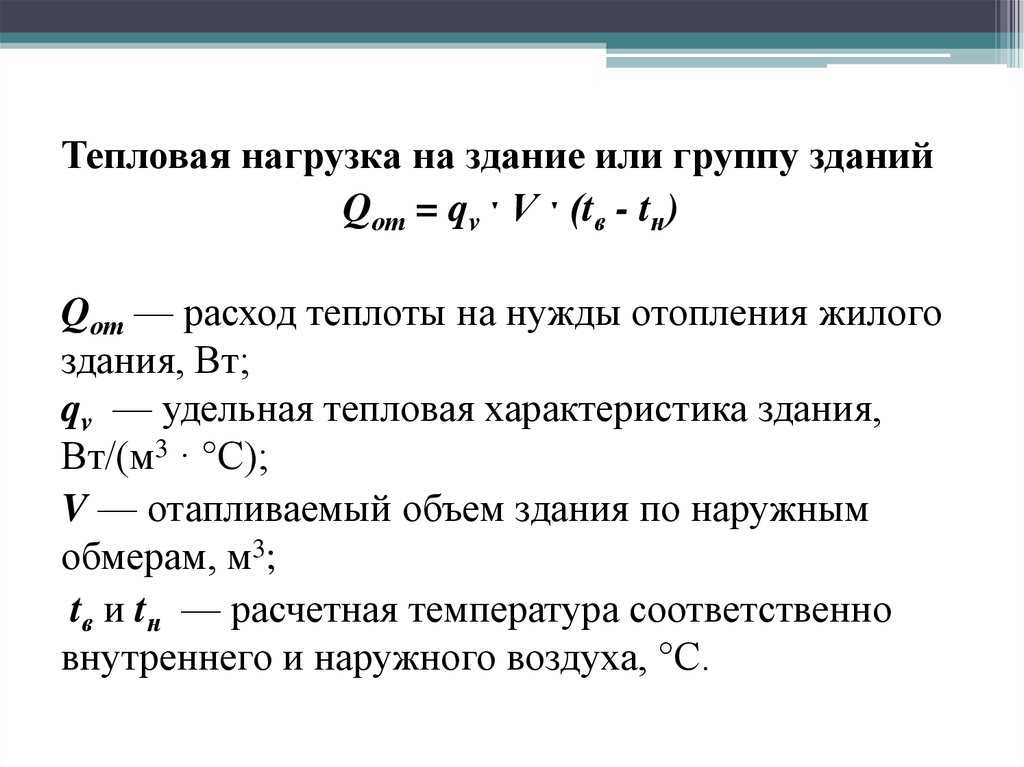

Схема отопления с замкнутым типом контура:

Qот = α × qо × V × (Тв - Тн.р) × (1 + Kн.р) × 0,000001

Обозначение	Параметр
α	Корректирующий погодные характеристики числовой множитель при уличном температурном режиме, отличном от минус 30оС
V	Показатели объёма строения в соответствии с наружными замерами
qо	Отопительный удельный показатель при температурном режиме -30оС
tв	Расчётные показатели внутреннего температурного режима в строении
tн.р	Расчётный режим наружного температурного режима для проектирования отопительной системы
Kн.р	Поправочный числовой множитель в виде соотношения теплопотерь с инфильтрацией и тепловой передачей посредством внешних конструктивных элементов

Применение поправочного числового множителя

При выполнении расчётов тепловой нагрузки обязательно учитывается поправочный числовой множитель, при помощи которого определяется отличие расчётного температурного режима наружного воздуха для проектов отопительных систем. В таблице представлены поправочные числовые множители для различных климатических зон, расположенных на территории Российской Федерации.

-35оС	-36оС	-37оС	-38оС	-39оС	-40оС
0,95	0,94	0,93	0,92	0,91	0,90

В других регионах России, где расчётный температурный режим наружных воздушных масс при проектировании отопительной системы находится на уровне минус 31°С или ниже, значения расчётных температур внутри обогреваемых помещений принимаются в соответствии с данными, приведёнными в действующей редакции СНиП 2.08.01-85.

На что обратить внимание при расчётах

В соответствии с действующим СНиП, на каждые 10 м2 обогреваемой площади должно приходится не менее 1 кВт тепловой мощности, но при этом в обязательном порядке учитывается так называемый региональный поправочный числовой множитель:

зона с умеренными климатическими условиями – 1.2-1.3;
территория южных регионов – 0.7-0.9;
районы крайнего севера – 1.5-2.0.

Кроме прочего, немаловажное значение имеет высота потолочных конструкций и индивидуальные тепловые потери, которые напрямую зависят от типовых характеристик эксплуатируемого строения. Как правило, на каждый кубометр полезной площади затрачивается 40 ватт тепловой энергии, но при выполнении расчётов потребуется также учитывать следующие поправки:

наличие окна – плюс 100 ватт;
наличие двери – плюс 200 ватт;
угловое помещение – поправочный числовой множитель 1.2-1.3;
торцевая часть здания – поправочный числовой множитель 1.2-1.3;
частное домовладение – поправочный числовой множитель 1.5.

Практическое значение имеют показатели потолочного и стенового сопротивления, потери тепла через конструкции ограждающего типа и функционирующую вентиляционную систему.

Вид материала	Уровень термического сопротивления
Кирпичная кладка в три кирпича	0,592 м2 × с/Вт
Кирпичная кладка в два с половиной кирпича	0,502 м2 × с/Вт
Кирпичная кладка в два кирпича	0,405 м2 × с/Вт
Кирпичная кладка в один кирпич	0,187 м2 × с/Вт
Газосиликатные блоки толщиной 200 мм	0,476 м2 × с/Вт
Газосиликатные блоки толщиной 300 мм	0,709 м2 × с/Вт
Бревенчатые стены толщиной 250 мм	0,550 м2 × с/Вт
Бревенчатые стены толщиной 200 мм	0,440 м2 × с/Вт
Бревенчатые стены толщиной 100 мм	0,353 м2 × с/Вт
Деревянный неутеплённый пол	1,85 м2 × с/Вт
Двойная деревянная дверь	0,21 м2 × с/Вт
Штукатурка толщиной 30 мм	0,035 м2 × с/Вт
Каркасные стены толщиной 20 см с утеплением	0,703 м2 × с/Вт

В результате функционирования вентиляционной системы потери тепловой энергии в зданиях составляют порядка 30-40%, через кровельные перекрытия уходит примерно 10-25%, а сквозь стены – около 20-30%, что должно учитываться при проектировании и расчёте тепловой нагрузки.

Теплотехнический расчет индивидуального жилого дома

Приведенные выше методики укрупненных расчетов больше всего ориентированы на продавцов или покупателей радиаторов систем отопления, устанавливаемых в типовых многоэтажных жилых домах. Но когда речь идет о подборе дорогостоящего котельного оборудования, о планировании системы отопления загородного дома, в котором кроме радиаторов будут установлены системы напольного отопления, горячего водоснабжения и вентиляции, пользоваться этими методиками крайне не рекомендуется.

Каждый владелец индивидуального жилого дома или коттеджа еще на стадии строительства достаточно скрупулезно подходит к разработке строительной документации, в которой учитываются все современные тенденции использования строительных материалов и конструкций дома. Они обязательно должны не быть типовыми или морально устаревшими, а изготовлены с учетом современных энергоэффективных технологий. Следовательно, и тепловая мощность системы отопления должна быть пропорционально ниже, а суммарные затраты на устройство системы обогрева дома значительно дешевле. Эти мероприятия позволяют в дальнейшем при использовании отопительного оборудования снижать затраты на потребление энергоресурсов.

Расчет теплопотерь выполняется в специализированных программах либо с использованием основных формул и коэффициентов теплопроводности конструкций, учитывается влияние инфильтрации воздуха, наличие или отсутствие систем вентиляции в здании. Расчет заглубленных цокольных помещений, а также крайних этажей производится по отличной от основных расчетов методике, которая учитывает неравномерность остывания горизонтальных конструкций, то есть потери тепла через крышу и пол. Выше приведенные методики этот показатель не учитывают.

Теплотехнический расчет выполняется, как правило, квалифицированными специалистами в составе проекта на систему отопления в результате которого производится дальнейший расчет количества и мощность приборов отопления, мощность отдельного оборудования, подбор насосов и другого сопутствующего оборудования.

Исходные данные:

Помещение с обмером по наружным габаритам 3000х3000;
Окно размерами 1200х1000.

Целью расчета является определение удельной мощности системы отопления, необходимой для нагрева 1м?.

Результат:

Qуд при т/изоляции 100 мм составляет 103 Вт/м?
Qуд при т/изоляции 150 мм составляет 81 Вт/м?
Qуд при т/изоляции 200 мм составляет 70 Вт/м?

Как видно из расчета, наибольшие потери тепла составляют для жилого дома с наименьшей толщиной изоляции, следовательно, мощность котельного оборудования и радиаторов будет выше на 47% чем при строительстве дома с теплоизоляцией в 200 мм.

Расчет тепловой нагрузки на горячее водоснабжение

P = (qh_hr_,_u x U) / (qh x N x 3600) = (1,7 x 4) / (0,2 х 2 х 3600) = 0,00472,

где:qh_hr_,_u = 1,7 л;

U = 4 человека — количество персонала;

qh = 0,2 л/с;

N = 2 — число санитарно-технических приборов с горячей водой.

P_hr = (3600 х P х qh) / qh_0,_hr = (3600 х 0,00472x 0,2) / 200 = 0,016992,

где:qh_0,_hr = 200;

а_hr = 0,207

q_t = qh_u x U/ 1000 x T = 10,2 x 4/ 1000 x 24 = 0,0017 м3/час

где: qh_u = 10,2 л/час

q_hr = 0,005 х qh_0,_hr х а_hr = 0,005 х 200 х 0,207 = 0,207 м3/час

а) в течении среднего часа

Qh_T = 1,16 х qh_T х (65 – tc) + Qht = 1,16 х 0,0017 х (65 – 5) + 0,017748= 0,136068 кВт x 859,8 = 116,9913 ккал /ч (0,0001169913 Гкал/ч)

б) в течении часа максимального потребления

Qh_hr = 1,16 х qh_hr х (65 – tc) + Qht = 1,16 х 0,207 х (65 – 5) + 2,16108= 16,56828 кВт x 859,8 = 14245,407 ккал /ч (0,014245407 Гкал/ч)

Q_hгод = g_umh ´ m ´ с ´ r ´ [(65 – t_сз)´ Z_з]´ (1+ K_т.п) ´ 10-6 = 10,2 ´ 4 ´ 1 ´ 1 ´ ´ (1+ 0,3) ´ 10-6 = 1,16158 Гкал/год

где: g_umh = 10,2 л/сутки

Посмотреть на примеры экономии воды

Расчет по радиаторам отопления на площадь

Укрупненный расчет

Если на 1 кв.м. площади требуется 100 Вт тепловой энергии, то помещение в 20 кв.м. должно получать 2 000 Вт. Типичный радиатор из восьми секций выделяет около 150 Вт тепла. Делим 2 000 на 150, получаем 13 секций. Но это довольно укрупненный расчет тепловой нагрузки.

Точный расчет

Точный расчет выполняется по следующей формуле: Qт = 100 Вт/кв.м. × S(помещения)кв.м. × q1 × q2 × q3 × q4 × q5 × q6× q7, где:

q1 – тип остекления: обычное =1,27; двойное = 1,0; тройное = 0,85;
q2 – стеновая изоляция: слабая, или отсутствующая = 1,27; стена выложенная в 2 кирпича = 1.0, современна, высокая = 0,85;
q3 – соотношение суммарной площади оконных проемов к площади пола: 40% = 1,2; 30% = 1,1; 20% — 0,9; 10% = 0,8;
q4 – минимальная уличная температура: -35 С = 1,5; -25 С = 1,3; -20 С = 1,1; -15 С = 0,9; -10 С = 0,7;
q5 – число наружных стен в помещении: все четыре = 1.4, три = 1.3, угловая комната = 1.2, одна = 1.2;
q6 – тип расчетного помещения над расчетной комнатой: холодное чердачное = 1.0, теплое чердачное = 0.9, жилое отапливаемое помещение = 0.8;
q7 – высота потолков: 4,5 м = 1,2; 4,0 м = 1,15; 3,5 м = 1,1; 3,0 м = 1,05; 2,5 м = 1,3.

Методика расчета

Для проведения расчета или перерасчета тепловой нагрузки на отопление зданий, уже эксплуатируемых или вновь подключаемых к системе отопления проводят следующие работы:

Сбор исходных данные об объекте.
Проведение энергетического обследования здания.
На основании полученной после обследования информации производится расчет тепловой нагрузки на отопление, ГВС и вентиляцию.
Составление технического отчета.
Согласование отчета в организации, предоставляющей теплоэнергию.
Заключение нового договора или изменение условий старого.

Сбор исходный данных об объекте тепловой нагрузки

Какие данные необходимо собрать или получить:

Договор (его копия) на теплоснабжение со всеми приложениями.
Справка оформленная на фирменном бланке о фактической численности сотрудников (в случае производственного зданий) или жителей (в случае жилого дома).

План БТИ (копия).
Данные по системе отопления: однотрубная или двухтрубная.
Верхний или нижний розлив теплоносителя.

Все эти данные обязательны, т.к. на их основе будет производиться расчет тепловой нагрузки, так же вся информация попадет в итоговый отчет. Исходные данные, кроме того, помогут определиться со сроками и объемами работа. Стоимость же расчета всегда индивидуальна и может зависеть от таких факторов как:

площадь отапливаемых помещений;
тип системы отопления;
наличия горячего водоснабжения и вентиляции.

Энергетическое обследование здания

Энергоаудит подразумевает выезд специалистов непосредственно на объект. Это необходимо для того, чтобы провести полный осмотр системы отопления, проверить качество ее изоляции. Так же во время выезда собираются недостающие данные об объекте, которые невозможно получить кроме как по средствам визуального осмотра. Определяются типы используемых радиаторов отопления, их месторасположение и количество. Рисуется схема и прикладываются фотографии. Обязательно осматриваются подводящие трубы, измеряется их диаметр, определяется материал, из которого они изготовлены, как эти трубы подведены, где расположены стояки и т.п.

В результат такого энергетического обследования (энергоаудита) заказчик получит на руки подробный технический отчет и на основании этого отчета уже и будет проихводиться расчет тепловых нагрузок на отопление здания.

Технический отчет

Технический отчет по расчету тепловой нагрузки должен состоять из следующих разделов:

Исходные данные об объекте.
Схема расположения радиаторов отопления.
Точки вывода ГВС.
Сам расчет.
Заключение по результатам энергоаудита, которое должно включать сравнительную таблицу максимальных текущих тепловых нагрузок и договорных.
Приложения.
1. Свидетельство членства в СРО энергоаудитора.
2. Поэтажный план здания.
3. Экспликация.
4. Все приложения к договору по энергоснабжению.

После составления, технический отчет обязательно должен быть согласован с теплоснабжающей организацией, после чего вносятся изменения в текущий договор или заключается новый.

Нормы температурных режимов помещений

Перед проведение любых расчётов параметров системы необходимо, как минимум, знать порядок ожидаемых результатов, а также иметь в наличии стандартизированные характеристики некоторых табличных величин, которые необходимо подставлять в формулы или ориентироваться на них.

Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.

Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах

Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.

А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.

В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.

Для нежилых помещений офисного типа площадью до 100 м2:

22-24°С – оптимальная температура воздуха;
1°С – допустимое колебание.

Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.

Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально

Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.

И всё же для конкретных помещений квартиры и дома имеем:

20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
19-21°С – кухня, туалет, допуск ±2°С;
24-26°С – ванная, душевая, бассейн, допуск ±1°С;
16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск +3°С

Важно отметить, что есть ещё несколько основных параметров, которые влияют на температуру в помещении и на которые нужно ориентироваться при расчёте системы отопления: влажность (40-60%), концентрация кислорода и углекислого газа в воздухе (250:1), скорость перемещения воздушных масс (0.13-0.25 м/с) и т. п

Тепловой расчет

Итак, перед тем как рассчитывать систему отопления собственного дома, вы должны выяснить некоторые данные, которые касаются самой постройки.

Из проекта дома вы узнаете размеры отапливаемых помещений — высоту стен, площадь, количество оконных и дверных проемов, а также их размеры. Как расположен дом относительно сторон света. Не забывайте про среднюю температуру зимой в вашем регионе. Из какого материала сооружено само здание

Особое внимание наружным стенам. Обязательно определяем составляющие от пола до грунта, куда входит фундамент здания

То же самое относится и к верхним элементам, то есть к потолку, кровле и перекрытиям .

Именно эти параметры строения позволят вам перейти к проведению гидравлического расчета. Скажем прямо, вся вышеописанная информация доступна, так что проблем с ее сбором не должно возникнуть.

Исходные данные для проектирования системы отопления

Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.

План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему

Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.

Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.

В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).

После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.

Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика

Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.

Что это такое

Термин, в сущности, интуитивно-понятный. Под тепловой нагрузкой подразумевается то количество тепловой энергии, которое необходимо для поддержания в здании, квартире или отдельном помещении комфортной температуры.

Максимальная часовая нагрузка на отопление, таким образом – это, то количество тепла, которое может потребоваться для поддержания нормированных параметров в течение часа в наиболее неблагоприятных условиях.

Какие условия считать неблагоприятными? Вопрос неразрывно связан с тем, от чего, собственно, зависит тепловая нагрузка.

Факторы

Итак, что влияет на потребность здания в тепле?

Материал и толщина стен. Понятно, что стена в 1 кирпич (25 сантиметров) и стена из газобетона под 15-сантиметровой пенопластовой шубой пропустят ОЧЕНЬ разное количество тепловой энергии.
Материал и структура кровли. Плоская крыша из железобетонных плит и утепленный чердак тоже будут весьма заметно различаться по теплопотерям.
Вентиляция — еще один важный фактор. Ее производительность, наличие или отсутствие системы рекуперации тепла влияют на то, сколько тепла теряется с отработанным воздухом.
Площадь остекления. Через окна и стеклянные фасады теряется заметно больше тепла, чем через сплошные стены.

Стены дома на фото зачернены именно для того, чтобы поглощать как можно больше солнечного тепла.

Дельта температур между помещением и улицей определяет тепловой поток через ограждающие конструкции при постоянном сопротивлении теплопередаче. При +5 и -30 на улице дом будет терять разное количество тепла. Уменьшит, разумеется, потребность в тепловой энергии и снижение температуры внутри здания.
Наконец, в проект часто приходится закладывать перспективы дальнейшего строительства. Скажем, если текущая тепловая нагрузка равна 15 киловаттам, но в ближайшем будущем планируется пристроить к дому утепленную веранду — логично приобрести бытовой отопительный котел с запасом по тепловой мощности.

Распределение

В случае водяного отопления пиковая тепловая мощность источника тепла должна быть равна сумме тепловой мощности всех отопительных приборов в доме. Разумеется, разводка тоже не должна становиться узким местом.

Распределение отопительных приборов по помещениям определяется несколькими факторами:

Площадью комнаты и высотой ее потолка;
Расположением внутри здания. Угловые и торцевые помещения теряют больше тепла, чем те, которые расположены в середине дома.
Удаленностью от источника тепла. В индивидуальном строительстве этот параметр означает удаленность от котла, в системе центрального отопления многоквартирного дома — тем, подключена батарея к стояку подачи или обратки и тем, на каком этаже вы живете.

Как распределятся температуры в случае верхнего розлива — догадаться тоже нетрудно.

Желаемой температурой в помещении. Помимо фильтрации тепла через внешние стены, внутри здания при неравномерном распределении температур тоже будет заметна миграция тепловой энергии через перегородки.

Рекомендованные СНиП значения таковы:

Для жилых комнат в середине здания — 20 градусов;
Для жилых комнат в углу или торце дома — 22 градуса. Более высокая температура, среди прочего, препятствует промерзанию стен.
Для кухни — 18 градусов. В ней, как правило, есть большое количество собственных источников тепла — от холодильника до электроплиты.
Для ванной комнаты и совмещенного санузла нормой являются 25С.

В случае воздушного отопления тепловой поток, поступающий в отдельную комнату, определяется пропускной способностью воздушного рукава. Как правило, простейший метод регулировки — ручная подстройка положений регулируемых вентиляционных решеток с контролем температур по термометру.

Наконец, в случае, если речь идет о системе обогрева с распределенными источниками тепла (электрические или газовые конвектора, электрические теплые полы, масляные радиаторы отопления, инфракрасные обогреватели и кондиционеры) необходимый температурный режим просто задается на термостате. Все, что требуется от вас — обеспечить пиковую тепловую мощность приборов на уровне пика теплопотерь помещения.

Электрические радиаторы и конвектора снабжаются термостатами. Средняя тепловая мощность автоматически подгоняется по потребность помещения в тепле.

Виды тепловых нагрузок

При расчетах учитывают средние сезонные температуры

Тепловые нагрузки носят разный характер. Есть некоторый постоянный уровень теплопотерь, связанный с толщиной стены, конструкцией кровли. Есть временные – при резком снижении температуры, при интенсивной работе вентиляции. Расчет всей тепловой нагрузки учитывает и это.

Сезонные нагрузки

Так называют теплопотери, связанные с погодой. Сюда относят:

разницу между температурой наружного воздуха и внутри помещения;
скорость и направление ветра;
количество солнечного излучения – при высокой инсоляции здания и большом количестве солнечных дней даже зимой дом охлаждается меньше;
влажность воздуха.

Сезонную нагрузку отличает переменный годовой график и постоянный суточный. Сезонная тепловая нагрузка – это отопление, вентиляция и кондиционирование. К зимним относят 2 первых вида.

Постоянные тепловые

Промышленное холодильное оборудование выделяет большое количество тепла

К круглогодичным относят горячее водоснабжение и технологические аппараты. Последние имеет значение для промышленных предприятий: варочные котлы, промышленные холодильники, пропарочные камеры выделяют гигантское количество тепла.

В жилых зданиях нагрузка на горячее водоснабжение становится сравнима с отопительной нагрузкой. Величина эта мало изменяется в течение года, но сильно колеблется в зависимости от времени суток и дня недели. Летом расход ГСВ уменьшается на 30%, так как температура воды в холодном водопроводе выше на 12 градусов, чем зимой. В холодное время года потребление горячей воды растет, особенно в выходные дни.

Сухое тепло

Комфортный режим определяется температурой воздуха и влажностью. Эти параметры рассчитывают, руководствуясь понятиями сухого и скрытого тепла. Сухое – это величина, измеряемая специальным сухим термометром. На нее воздействует:

остекление и дверные проемы;
солнце и тепловые нагрузки на зимнее отопление;
перегородки между комнатами с разной температурой, полы над пустым пространством, потолки под чердаками;
трещины, щели, зазоры в стенах и дверях;
воздуховоды вне отапливаемых зон и вентиляция;
оборудование;
люди.

Полы на бетонном фундаменте, подземные стены при расчетах не учитываются.

Скрытое тепло

Влажность помещения повышает температуру внутри

Этот параметр определяет влажность воздуха. Источником выступает:

оборудование – нагревает воздух, снижает влажность;
люди – источник влажности;
потоки воздуха, проводящие сквозь трещины и щели в стенах.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

Площадь стен – 280 м². В нее включены окна – 40 м² ;
Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта
