Шибер для дымохода своими руками — чертежи и порядок изготовления

Виды заслонок

Шиберы бывают различных типов и могут использоваться для выполнения разных функций в системе вентиляции. Так, можно встретить такие типы устройств:

• регулирующие;
• горизонтальные;
• поворотные;
• противопожарные;
• шумопоглощающие;
• с повышенной герметичностью;
• комбинированные.

Каждый вид имеет свои особенности и область применения, потому выбор определенного оборудования зависит от требований конкретной вентиляционной системы и задач, которые необходимо решить.

Регулирующие

Этот тип шиберов используется для регулирования потоков воздушных масс в системах вентиляции. Позволяют изменять скорость и объем воздуха, проходящего через вентканалы. Представляет собой плоские пластины, вращающиеся вокруг оси. Устанавливаются в вентканалах и могут управляться ручным или автоматическим способом.

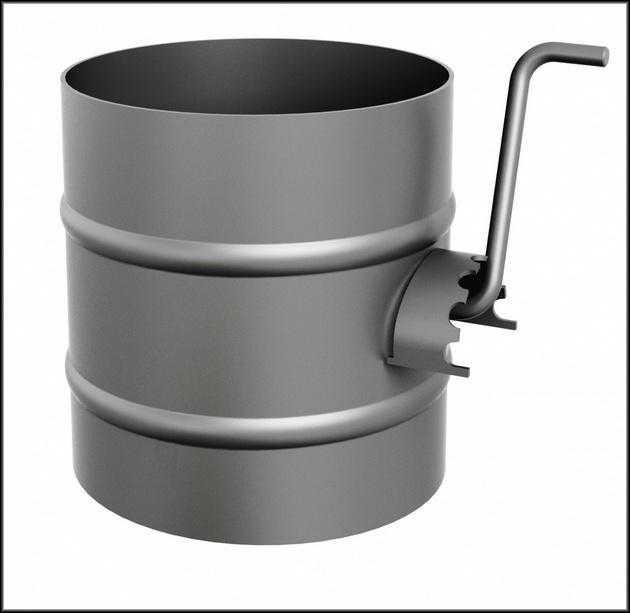

Шибер регулирующий

Горизонтальные

Это устройство, которое устанавливается в горизонтальном канале вентиляции для регулировки потока воздуха и снижения уровня шумов. Состоит из прямоугольного корпуса и двух противоположно расположенных лепестков, которые при закрытии полностью перекрывают воздушный поток. Внутри корпуса установлены звукоизолирующие материалы, такие как пенополиуретан или минеральная вата, позволяющие существенно понизить создаваемый системой шум.

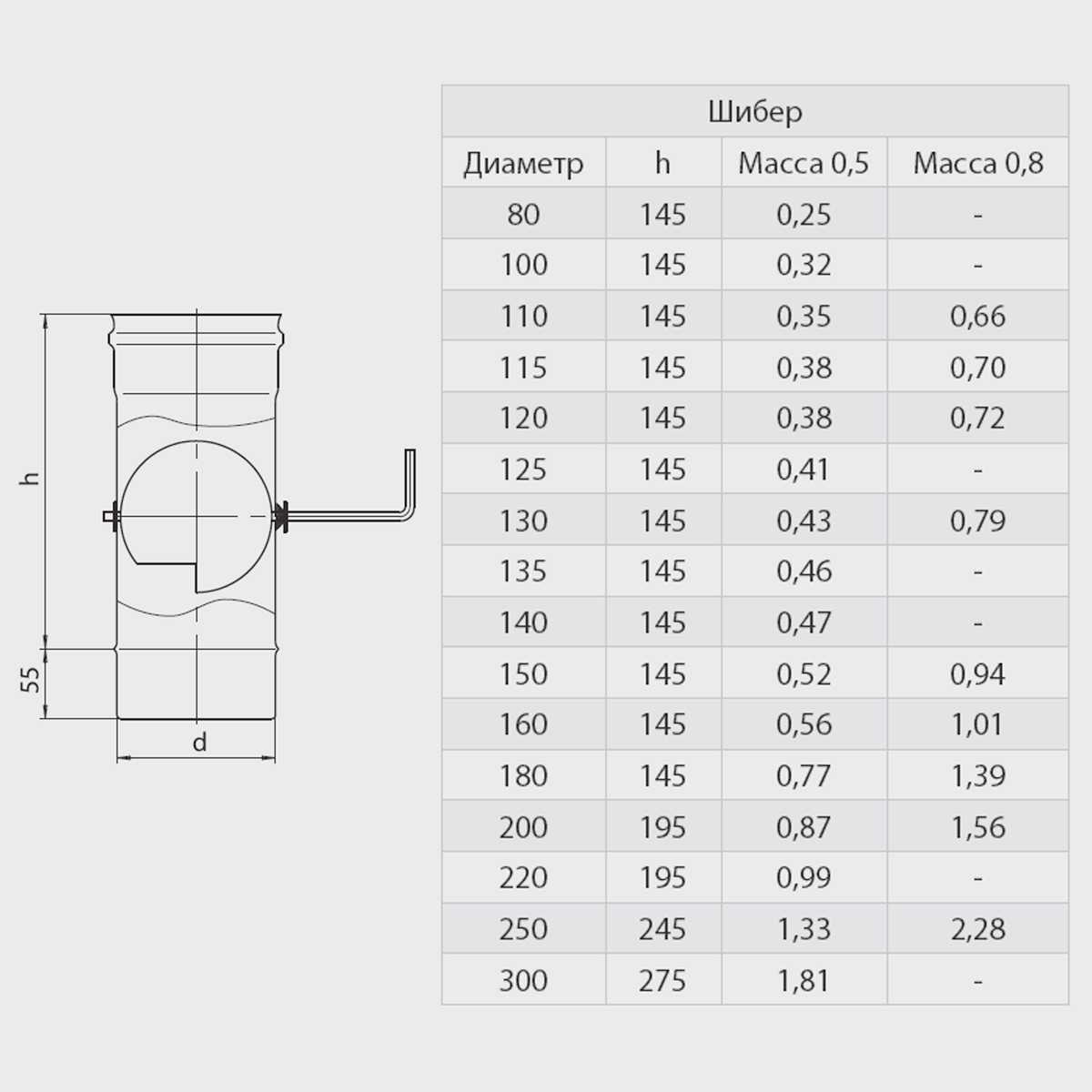

Шибер горизонтальный

Поворотные

Состоят из прямоугольного или круглого корпуса с установленным внутри поворотным механизмом, позволяющим регулировать направление потоков воздуха. Поворотный узел может быть выполнен в виде ручки или электрического привода, который управляет разворотом лепестков или заслонок.

С учетом требований к вентиляционной системе могут устанавливаться одно- и двухлепестковые круглые шиберы с различным углом поворота. Также могут монтироваться и прямоугольные шиберы. Устройства имеют ряд преимуществ перед другим типом оборудования в плане настройки подаваемого воздушного потока, так как они обеспечивают более точное и гладкое регулирование потока и позволяют установить оптимальный режим работы вентиляционной системы.

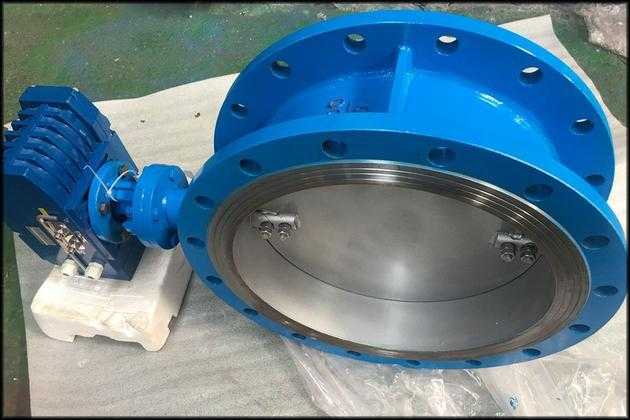

Шибер поворотный

Противопожарные

Специальные заслонки, используемые в системах вентиляции для предотвращения распространения пожара и дыма через вентиляционные каналы. Являются частью общей системы противопожарной защиты здания и играют важную роль в обеспечении безопасности людей, сохранения имущества.

Шибер с противопожарной отсечкой

Имеют специальные механизмы, которые автоматически закрывают шибер в случае возникновения пожара. Закрытие происходит под действием тепла или дыма, который обнаруживают датчики, передавая сигнал на механизм закрытия заслонки.

Шумопоглощающие

Специальные устройства, предназначенные для снижения уровня шума, создаваемого вентиляционной системой. Работают на основе принципа звукопоглощения. Имеют специальный наполнитель внутри, который способен поглощать звуковую энергию, проходящую через вентиляционный канал. Чаще всего это пористый слой из минеральной ваты, стекловолокна или другого подобного материала. Приспособления могут устанавливаться как в приточных, так и в вытяжных каналах.

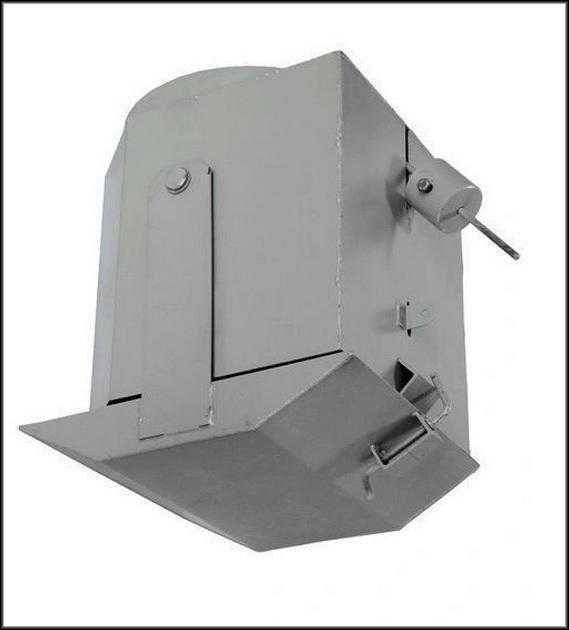

Шибер шумопоглощающий

С повышенной герметичностью

Используются в системах вентиляции для обеспечения максимально возможной герметичности воздуховодов. Имеют специальные уплотнительные элементы, обеспечивающие надежное герметичное соединение шибера с воздуховодом. Уплотнители изготавливаются из резины, силикона или неопрена. Устройства используются в тех случаях, когда необходимо избежать утечек воздуха. Например, могут быть установлены в системах вентиляции стерильных помещений, где требуется исключить попадание загрязняющих веществ.

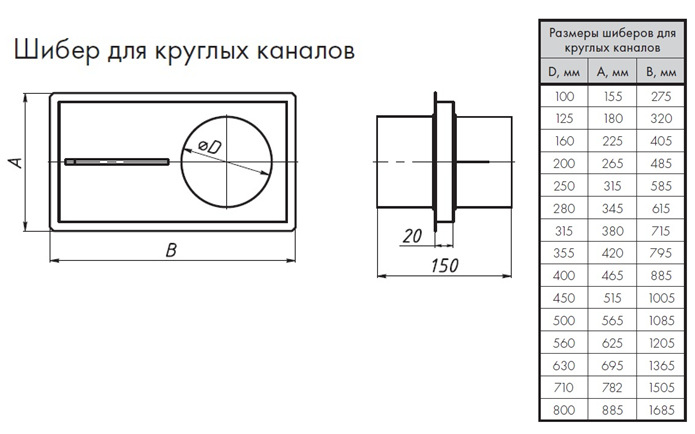

Шибер с повышенной герметичностью

Комбинированные

Приспособления сочетают в себе функции нескольких видов шиберов, что позволяет использовать их в различных условиях. Например, они могут включать режимы регулирования подаваемого воздушного потока и противопожарной защиты. Такой подход позволяет установить одно устройство, которое может выполнять две задачи одновременно и экономить место в шахте вентиляции.

Комбинированные заслонки проектируются и изготавливаются с учетом конкретных требований. В зависимости от задачи и условий эксплуатации имеют различные характеристики, такие как диаметр, тип управления и уплотнения, материал изготовления.

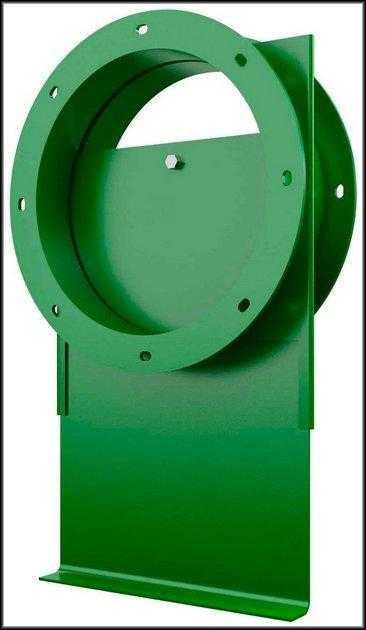

Шибер комбинированный

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Существует 3 варианта размещения заслонки относительно дымоотвода:

1. Размещение в топке камина либо печи;
2. Крепление по принципу «труба в трубу»;
3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Особенности монтажа

В большинстве случаев, задвижка для вентиляции устанавливается непосредственно перед выходом вентилятора. В случае, если их расположение совпадает, то конструкция называется пусковым шибером, тогда ее задача заключается в защите силовой установки вентилятора от перегрева.

Нужно понимать, что запускать вентилятор нужно только лишь тогда, когда шибер находится в закрытом положении. В противном случае на него будет влиять дополнительная нагрузка, что в свою очередь достаточно быстро приведет к выходу из строя электрического оборудования.

Как и любая другая конструкция, шиберная задвижка обладает своими особенностями монтажа. Различают два основных способа ее установки:

• методика труба в трубу – механизм устанавливается в дымоход за счет своей конструкцию, такой принцип не подразумевает использование дополнительных крепежных элементов;
• запорное устройство монтируется перед выходом из дымохода или же в печке, соответственно, становясь частью общей конструкции, в этом случае максимальное значение высота, на которой может располагаться шибер, не может превышать отметку в один метр.

Также имеется еще один метод монтажа шибера – фланцевый

В процессе его использования нужно уделять внимание двум факторам:

• крепежные элементы, которые фиксируют отвод дыма, должны быть расположены на небольшом расстоянии от шибера, устанавливать их вместе с основным механизмов нельзя;
• все крепежные элементы должны располагаться исключительно с одной стороны фланца;
• в процессе монтажа соединения фланцевого типа нужно обеспечивать дополнительную герметизацию.

Использование задвижек в печи позволяет обезопасить себя от отравления угарным газом. Информация о способе сохранения тепла в печи передается из поколения в поколение. Все очень просто, пока горит пламя – заслонка не должны быть закрыта полностью. Как только огонь погас, шибер можно полностью закрывать.

Задвижку, впрочем, как и любой другой механизм, создание которого не требует обязательного наличия специализированных инструментов, можно без проблем сделать самостоятельно. Для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы.

Бесфланцевое соединение

Условия эксплуатации	Используемые материалы
Температура до 40 градусов	Герметизирующая лента ‘Герлен’
Температура до 70 градусов при круглом сечении воздуховода	Мастика ‘Бутепрол’
Температура до 60 градусов при круглом сечении воздуховода	Термоусадочные манжеты, термоусадочная лента

Помимо этого: практикуется герметизация раструбных соединений силиконовыми герметиками. СНиП не запрещает их использование: по окончании списка которых рекомендуют материалов в нем оговаривается возможность применения способов герметизации, не вошедших в данный список.

Фланцевое соединение

Условия эксплуатации	Используемые материалы
Транспортировка воздуха с температурой до 70 градусов	Поролон, полимерный мастичный жгут, разные виды резины (включая пористую)
Транспортировка воздуха с температурой более чем 70 градусов	Асбестовый картон, асбестовый шнур
Транспортировка паров кислот	Кислотостойкая резина

Для фланцевых соединений СНиП раздельно оговаривает кое-какие особенности сборки.

• Подвес либо опора, крепящие воздуховод, не должны приходиться на фланец.
• Все болты должны размешаться с одной стороны от фланца.

При горизонтальном положении фланца болты должны находиться сверху от него, гайки — снизу.

Разновидности вентиляционных шиберов

Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:

Категория	Виды клапанов
Форма	Круглый, прямоугольный
Конструктивное исполнение	Выдвижной, поворотный
Тип управления	Ручной, с электроприводом, пневматический, гидравлический
Способ установки	Установка в раструб, установка при помощи фланцев
Материал	Из нержавеющей стали, из легированной стали, из хромированной стали

Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:

• Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
• При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Установка своими руками

Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:

• в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
• труба в трубе – это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
• встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.

Выдвижная шиберная заслонка своими руками

Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное – точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему “Дефлектор на дымоход своими руками: для чего нужен, как установить”)Выдвижная заслонка имеет простую конструкцию – рамка в форме буквы П и стальная пластинка. Как сделать:

1. Тщательно измерить параметры внутреннего рабочего сечения дымохода.
2. Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
3. Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
4. Все края зашлифовать с уменьшением их на пару миллиметров.
5. Сделать рамку. Для кирпичной трубы – стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
6. Если дымоотводящий канал имеет круглую форму – из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой – отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.

Изготовление поворотного шибера

Что понадобится:

• стальной уголок 30х30;
• листовая сталь 1-2 мм;
• проволока стальная 8 мм.

Первое – выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:

1. Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
2. Продублировать отверстие на противоположной стороне рамы.
3. Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
4. Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой – ее можно нарезать плашкой.
5. Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
6. Отшлифовать срезы на пластине, вставить в готовую рамку.
7. Ось фиксируется сваркой ровно по центру.
8. На свободном конце поворотной оси делают удобную ручку.

Особенности монтажа

Выделим некоторые особенности установки шиберной задвижки:

установка на кирпичную трубу еще на этапе кладки – рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход – оптимальный вариант “труба в трубе”

Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах – не более 200 см;
края пластины должны быть хорошо отполированы – в рамке она должна двигаться без усилия.

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.

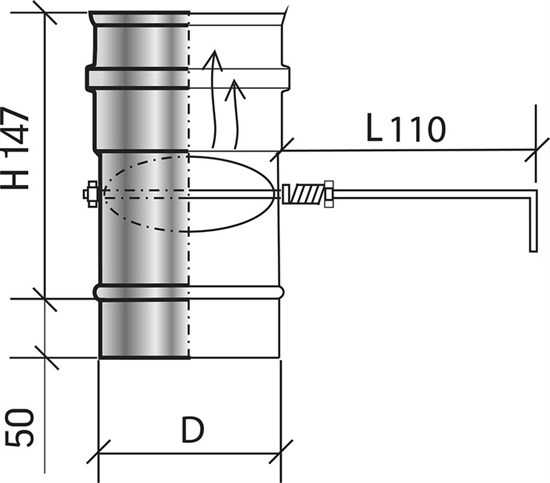

2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Разновидности

Регулирующие устройства для вентиляции различают:

• по форме;
• по типу управления;
• по способу установки;
• по материалу.

По форме закрывающие элементы бывают круглые или прямоугольные (квадратные). В каждом конкретном случае они подбираются таким образом, чтобы соответствовать форме воздуховода.

Круглые каналы обладают более высокой эффективностью, чем прямоугольные. Но бывает, что конструктивные особенности строения не позволяют везде установить воздухопропускные трубы из-за недостатка места.

Приходится использовать прямоугольные воздуховоды.

В современных вентиляционных системах можно встретить различные варианты схем управления запирающими клапанами. Самым дешевым и простым является ручное открытие и закрытие заслонок.

Но при таком способе управления трудно провести настройку системы. Поэтому существуют другие конструкции.

Чаще всего встречаются модели с электроприводом. На предприятиях и в общественных зданиях запирающие элементы нередко регулируются с помощью гидравлических или пневматических приводов.

Автоматизация функции управления регулировочными устройствами позволяет объединить их в одну цепь и управлять задвижками из единого центра.

Таким образом можно добиться максимально возможной синхронизации в работе всех шиберов, установленных в здании.

При установке регулировочных изделий используется два вида соединений: фланцевое и раструбное. Раструбное соединение применяется для воздуховодов круглого сечения, а фланцевое – для прямоугольных.

Шиберные регуляторы изготавливаются из разных материалов. Например, для дымоходов подвижные пластины делаются из нержавеющей стали, которая устойчива к высокой температуре и воздействию агрессивных сред.

В каналах с принудительным режимом вентилирования устанавливаются изделия из хромированной или легированной стали.

Для схем естественной вентиляции можно применять модели из оцинковки. Встречаются и пластиковые изделия.

Принцип использования

Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.

Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.

Какие же мы вывели функции заслонки?

• С ее помощью регулируется тяга.
• Она защищает дымоход от перепада температур.

Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.

Такая задвижка используется в кирпичных печах

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

• Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
• Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Самостоятельная установка шиберной задвижки

Если необходимо смонтировать шибер для кирпичной печи, находящейся в доме, следует поступить так:

• прежде всего, выкладывают первый ряд трубы дымохода из кирпичей;
• далее выполняют следующий кирпичный ряд и делают в нем отверстие для шиберной задвижки;
• В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки.

Паз представляет собой выемку или щель, куда может поместиться предмет определенного размера. Это простая работа, с которой способен справиться каждый.

Также шибер устанавливают для нагревательных котлов. Он позволяет управлять отводом газовых частиц, что приводит к повышению КПД и экономному расходованию топливных ресурсов.

Шиберная заслонка является основной гарантией противопожарной безопасности при организации печного отопления, она обязательная деталь в вентиляционной трубе, дымоходе и котле.

Шибер представляет собой одну из разновидностей регулирующего и запорного устройства, предназначенного для установки в вентиляционную систему. Устройство данного элемента совсем не сложное, по принципу действия и внешнему виду деталь похожа на печную задвижку для трубы.

Главной составной частью шибера считается металлический лист, перекрывающий при необходимости поток воздуха.

Шибер для вентиляции: разновидности

Различаем по форме

Прямоугольный шибер вентиляции

Как было сказано выше, заслонки делят по форме установленного в данном помещении воздуховода. В основном они имеют округлую форму, но достаточно часто применяются вентиляционные шахты квадратного или прямоугольного сечения. И хотя пропускная способность труб с круглым сечением больше, иногда применение прямоугольных форм вынужденная мера. Это практикуется, если:

• нужно спрятать воздухопровод за стеной или потолком с минимальным использованием свободного пространства помещения. Очень часто такие воздуховоды монтируют в частных домах при устройстве приточно-вытяжной вентиляции принудительного типа на этапе строительства;
• происходит монтаж принудительной вентиляции с использованием электронагревателей, имеющих соответствующую форму.

Заключение

Эффективная работа печи или котла зависит от воздушной тяги, формирующейся в дымоходе. Она не всегда должна быть одинаковой. Для регулировки силы воздушных потоков на дымоход бани или дома устанавливают шибер. Это простое устройство, позволяющее регулировать внутренние размеры дымохода. При увеличении просвета усиливается и тяга, при сужении – уменьшается. Установка шибера позволит не только регулировать тягу, но и предотвратить образование обратки с проникновением токсичных газов обратно в жилое помещение.Шиберные заслонки могут быть плоскостными или дроссельными, выполняться из чугуна или стали. Какую модель выбрать зависит от типа отопительного оборудования и материала, из которого сделан дымоход дома или бани. Установить шибер самостоятельно не составит труда. Главное – избегать распространенных ошибок.
