Оборудование и материалы для пайки радиатора охлаждения автомобиля

Медь или алюминий?

Для качественной пайки неисправных автомобильных радиаторов, нужно узнать, из чего они сделаны. Современные устройства делают из алюминия, меди или пластика.

Проще всего различить материал по цвету:

• медь: красно-коричневый;
• алюминий: сероватые оттенки.

Пластик, используемых для радиаторов, как правило, черного цвета.

Медь достаточно легко запаять в условиях домашней мастерской или гаража. Пайка прохудившихся алюминиевых радиаторов автомобилей осложняется рядом его физико-химических особенностей.

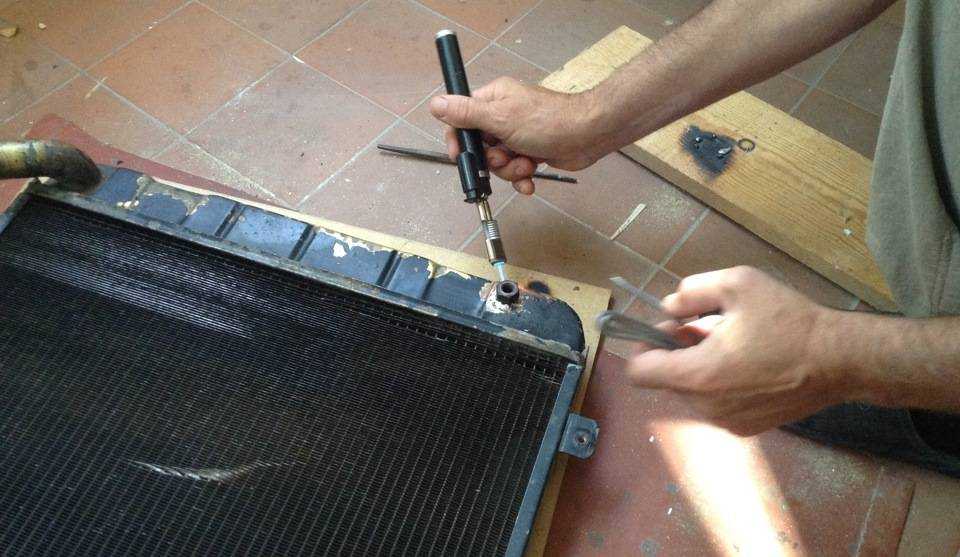

Ремонтируем радиатор

Пайка медных радиаторов потребует подготовить следующее:

• электропаяльник большой мощности либо газовая горелка;
• правильно подобранный припой;
• флюсовая паста;
• абразивная бумага;
• плоскогубцы;
• растворитель для обезжиривания;
• ветошь.

На этапе подготовки изделие очищают от механических загрязнений и тщательно просушивают. Для ускорения просушки можно продуть его через один из патрубков сжатым воздухом под небольшим давлением. Место протечки зачищают абразивной бумагой. Если рядом находятся ламели, их аккуратно обрезают. На место пайки наносят флюсовый состав и дают ему подсохнуть.

В качестве источника тепла используют мощный паяльник либо портативную газовую горелку. Электропаяльник может питаться от сети или от аккумуляторной батареи. Припой кладут на место пайки и прогревают пламенем так, чтобы он расплавился и затек в трещину или отверстие. Если с первого раза расплавленный припой не смачивает металл и не затекает в щель, потребуется повторно зачистить поверхность и наложить флюс.

После ремонта теплообменник проверяют на герметичность тем же способом, что и при диагностике.

В чем заключается сложность пайки алюминия?

На поверхности любой алюминиевой детали быстро возникает слой, состоящий из оксидов с высокой температурой плавления. Эта температура втрое выше, чем у самого металла. Пока эта пленка не разрушена — паять алюминиевые детали бессмысленно.

Для ремонта алюминиевого радиатора понадобится:

• удалить с поверхности окисный слой:
• повысить текучесть припоя;
• снизить коэффициент поверхностного натяжения;
• предотвратить повторное возникновение окисного слоя.

Этого добиваются механической обработкой поверхности и применением специально подобранных флюсовых составов.

Материалы и инструменты

Чтобы починить алюминиевый теплообменник, потребуется:

• паяльник большой мощности (не менее 100 ватт);
• оловянно-свинцовый (ПОС) или оловянно-висмутный(ПОСВ) припой;
• канифоль;
• огнестойкая плавильная емкость.

Потребуется также проволочная щетка для зачистки, ручная или насадка для дрели.

Почему трудно паять радиаторы из алюминия?

Для преодоления трудностей необходимо понять, с чем они связаны. Ведь невозможно решить проблему без осознания ее сути. Чем же вызвана особая трудность пайки алюминия?

Виной тому специфические химические свойства, присущие данному металлу. Благодаря высокой химической активности внешний слой поверхности любой алюминиевой детали быстро окисляется. Образуется так называемая «оксидная пленка» — тонкий слой оксидов алюминия, равномерно покрывающий всю поверхность детали.

Но в то же время такая пленка мешает соединению спаиваемых поверхностей. Для успешного проведения пайки деталей из алюминия, в том числе радиаторов отопления, необходимо сперва разрушить покрывающую поверхность оксидную пленку.

https://youtube.com/watch?v=_TmFjxBLEGA

Для ее удаления при пайке служат флюсы. Слово «флюс» для неспециалиста обычно связано со стоматологией. Но в паяльном деле так называется смесь органических и неограниченных веществ, выполняющих следующие функции:

• удаление оксидной пленки с поверхности;
• снижение натяжения поверхности пайки;
• защита от неблагоприятного воздействия на процесс пайки условий окружающей среды;
• улучшение растекания припоя по поверхности.

Важным свойством паяльного флюса является отсутствие реакции между ним и припоем. Исключением являются специальные флюсы для реактивно-флюсовой пайки.

В качестве флюсов для пайки алюминия обычно используются:

• цинк
• висмут
• кадмий
• комбинированные флюсы

При самостоятельной пайке алюминиевых радиаторов также широко используются самодельные флюсы, или плавни.

Трудности пайки алюминиевых радиаторов

Пайка алюминиевого радиатора паяльником осложняется формой самого изделия. В зависимости от того где случилась поломка, место может быт труднодоступным, обладать поверхностью предрасполагаемой к растеканию металла и так далее. Осложняется все и высокой активностью металла, приводящей к окислам. При разогревании алюминия до нужной температура очень сложно отследить, как хорошо он прогрелся, так как металл почти не меняет цвет в этой время. Это может привести к переплавлению основного металла.

Способы пайки алюминиевых радиаторов

Существует два основных типа пайки, использующегося при работе с алюминиевыми радиаторами. Первым является использование паяльника, что более доступно, но менее эффективно и удобно. Второй способ – пайка алюминия газовой горелкой дает более эффективный результат, но обходится дороже, а также далеко не у всех имеется соответствующая техника, так как она имеет относительно высокую стоимость.

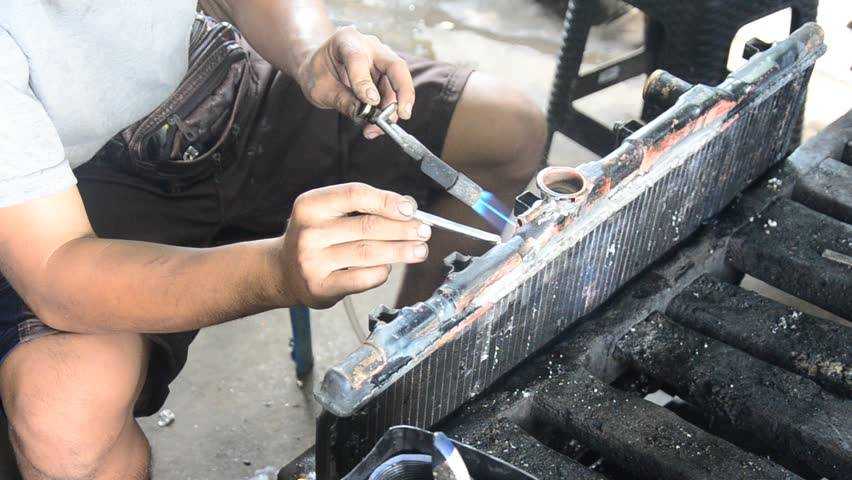

Пайка алюминиевого радиатора газовой горелкой

В качестве флюса при каждом из способов могут использовать в качестве припоя:

• Кадмий;
• Олово;
• Висмут;
• Цинк;
• Комбинированный флюс;
• Специализированные марки для алюминия.

Подготовка к пайке

Пайка алюминиевого радиатора охлаждения начинается с подготовительного процесса. В первую очередь следует заняться поверхностью основного металла. Здесь идет механическая обработка, чтобы снять частички грязи, пыли и прочих ненужных элементов. После этого следует обработать все растворителем. Это может быть бензин, ацетон или что-либо схожее. Эти процедуры должны помочь избавиться от оксидной пленки.

Пайка алюминиевого радиатора автомобиля требует правильного выбора флюса. Если его требуется приготовить самостоятельно, то это следует сделать еще до разогрева металла. В ином случае нужно просто подготовить его на рабочем месте, чтобы удобно было пользоваться.

Пошаговая инструкция по пайке

Когда все подготовительные процедуры завершены, то можно приступать к нанесению флюса на поверхность основного металла. флюсом нужно покрыть практически всю поверхность пайки. Это требуется сделать для того, чтобы максимально изолировать от влияния кислорода из воздуха, так как он приводит к появлению сложно разрушаемых оксидов. Если флюс не жидкий и работа ведется паяльником, то его нужно предварительно расплавить перед нанесением. При использовании газовой горелки его можно плавить уже на основном металле.

После этого берется небольшая часть припоя и наносится на поверхность под температурным воздействием. Расплавленный металл будет сильно растекаться, так что нужно действовать аккуратно и не брать слишком много припоя. Нанесение нужно делать аккуратными круговыми движениями, равномерно распределяя количество материала по всей поверхности. Он должен распространиться не только на проблемном месте, но и захватить близлежащую область.

Пайка алюминиевого радиатора оловом и прочими видами припоев может иметь свои отличительные нюансы, но принцип проведения процедур практически всегда одинаковый. Сложности вызывают крупные сколы и дыры. Их приходится запаивать в несколько проходов. Понемногу на край поверхности наносится металл припоя. Он остывает и после этого наносится еще один слой, постепенно заволакивая все отверстие. Проблема состоит в том, что припой имеет более низкую температуру плавления, чем основной металл и может быстро расплавиться.



Таблица режимов пайки

У каждого припоя есть своя температура плавления, что заставляет мастера подбирать свои температурные режимы для каждого из них. Здесь приведены основные используемые марки:

Марка	Режим пайки	Максимальные параметры прочности получаемых швов, кгс/мм2
АМц	АМг6	Д20
П-300-А	440° С	11	22	–
П-425-А	12	20,8	20,8
34А	550° С	9-10	–	28,8
В-62	510° С	12	–	23,8

Техника безопасности

Во время пайки нужно обеспечить хорошую вентиляцию, естественную или искусственную, чтобы как можно меньше дышать парами металла. Паяльник и горелка никогда не должны оставаться долгое время включенным, когда не используются или без присмотра. Это может привести к возникновению пожара.

Как удалить оксидную пленку

Пленку с поверхности металла удаляют несколькими способами, наиболее эффективными являются химический и механический. Оба метода для работы требуют безвоздушной среды, в которой нет кислорода.

Химический метод основан на осаждении на поверхности заготовки цинка или меди путем электролиза. На место, подготовленное к пайке, наносят медный купорос в виде концентрированного раствора. К чистому участку металла прикрепляют минусовую клемму аккумулятора или другого источника питания. Один конец медной проволоки подключают к плюсовой клемме, другой опускают в раствор на поверхности алюминия. В результате электролиза медь или цинк тонким слоем оседает на алюминии и крепко к нему прилипает. Теперь можно производить пайку алюминия оловом.

Для удаления оксида используют масляную пленку. Для этого способа лучше брать масло синтетическое или трансформаторное с малым содержанием воды. Другие виды масел нужно подержать при температуре +150…+200°С, вода испарится. При более высокой температуре содержимое начнет разбрызгиваться. Обезвоженное масло наносится на поверхность алюминиевой детали. Наждачной бумагой нужно под нанесенным слоем потереть алюминий для удаления оксида.

Наждачную шкурку заменяют скальпелем, зазубренным жалом паяльника или железной стружкой, полученной из натертого напильником гвоздя. Стружку насыпают на масло и жалом паяльника трут по поверхности, сдирая оксидный слой. Массивную деталь желательно подогреть горячей воздушной струей. Припой паяльником погружается в масляную капельку и растирается по месту пайки. Для лучшего прохождения процесса пайки добавляется канифоль или другой флюс.

Для пайки алюминиевых проводов созданы флюсы на основе ацетилсалициловой или ортофосфорной кислоты, солей борной или натриевой кислоты. Канифоль применяется редко, она малоэффективна в случае с алюминием. Флюсы применяются при пайке проводов, кастрюль и других вещей.

Читать также: Опрыскиватель жук ремонт своими руками

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Перед началом ремонта радиатор демонтируют, далее его следует промыть, можно проточной водой.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

Как запаять пластик на радиаторе охлаждения

Большинство современных автомобильных радиаторов имеют бачки, изготовленные из термоустойчивого пластика. Этот материал не вступает в реакцию с охлаждающей жидкостью и не поддается коррозии, однако он не обладает эластичностью, способной противостоять механическим повреждениям. Именно поэтому некоторые автовладельцы, столкнувшиеся с проблемой пробитого бачка, задаются вопросом, можно ли запаять радиатор охлаждения, пластик которого был поврежден. Можно! Но лучше доверить это дело профессионалам. Термоустойчивый пластик очень плохо поддается пайке из-за своей жесткости. Да и подобрать подходящий материал для этого достаточно трудно.

Сегодня можно найти сотни предложений от организаций и частных лиц, готовых качественно запаять радиатор охлаждения. Цена на подобные услуги колеблется в пределах 100 рублей за кв.см. Отдельно придется заплатить за снятие, диагностику и установку устройства.

Если же вопрос ремонта бачка стал очень остро, или платить не очень хочется, можно попробовать сделать это и самостоятельно. Для этого место повреждения необходимо зачистить и сформировать таким образом, чтобы материал, который будет наноситься в качестве восстановителя, мог без проблем проникнуть в щель. Далее обрабатываемый участок обезжиривается.

Что касается материала для склеивания, то это может быть мягкий пластик или двухкомпонентный эпоксидный клей. В первом случае пластик плавится при помощи паяльника и наносится на место повреждения небольшим шпателем. Таким же образом накладывается и клей. При выполнении работ по пайке бачков желательно использовать армирующую сетку с мелкими ячейками. Она укладывается между слоями склеивающего материала. Конечно, такая пайка не может гарантировать годы беспроблемной работы радиатора, но как временная мера вполне сгодится.

Здравствуйте, уважаемые гости и читатели автомобильного блога Автогид.ру. Сегодня в статье вы сможете узнать, как запаять радиатор автомобиля своими руками или с помощью специалистов. Автомобильный радиатор является одним из самых важных элементов системы охлаждения.

Именно через его проходит горячая жидкость (антифриз или тосол) и отдаёт тепло в окружающую среду. Именно радиатор даёт возможность ей охладиться за счёт встречного движения потоков воздуха при движении машины.

В результате того, что радиатор автомобильный находится в зоне риска (передняя часть автомобиля) он склонен к повреждениям. При аварии или любом лобовом столкновении обязательно страдает радиатор. Нарушается его целостность или деформируется корпус.

Кроме, механического повреждения радиатор автомобильный может подвергаться коррозийным воздействиям. Появление первой ржавчины на его поверхности свидетельствует о том, что радиатор имеет повреждение защитного слоя.

На это нужно обратить внимание в ином случае ржавчина разъест металл и нарушит его целостность. Все это опять же приводит к утечке охлаждающей жидкости

Если повреждение не ремонтировать оно может привести к необходимости замены радиатора.

Очень важно на ранней стадии обнаружить место утечки и принять необходимые меры. Самый оптимальный вариант – это запаять радиатор автомобиля и тем самым продлить срок его использования

Можно ли паять алюминиевые радиаторы

Из-за активности алюминия на его поверхности всегда имеется пленка из окислов, препятствующая соединению с другими металлами. Поэтому пайка радиаторов на его основе для большинства владельцев авто и рядовых пользователей представляется очень серьезной проблемой.

Получить качественное и надежное соединения алюминия с другим металлом удается лишь после нагревания места контакта до высокой температуры.

В процессе разогрева поверхности также образуется слой защитных оксидов, не позволяющих припаять к ней даже небольшой элемент конструкции. Поэтому при пайке этого металла применяются особые флюсы, позволяющие убрать пленку с места обработки. В их состав входят висмут, кадмий или цинк. Только с их помощью удается очистить поверхность свариваемого металла и сделать ее доступной для рабочих припоев.

Стоимость фирменных флюсов, имеющих гарантированное качество, бывает слишком высокой. По этой причине домашние мастера предпочитают изготавливать такие составы (плавни) самостоятельно. При соблюдении указанных в инструкции пропорций припои, подготовленные своими руками, не уступают фирменным составам и иногда превосходят их по эффективности действия.

Как устранить течь в радиаторе герметиком

Герметик является специальным составом для заделывания трещин и отверстий в системе охлаждения и в частности в радиаторе.

Герметизирующие вещества бывают нескольких видов:

1. Порошок. Засыпаем в радиатор при возникновении течи охлаждающей жидкости. Самым простым и популярным вариантом у владельцев автомобилей отечественного производства является горчица. Некоторыми автолюбителями даже используется для этих целей табак и другие не менее экзотические вещества.

• Достоинства. К достоинствам сухих средств можно отнести дешевизну и возможность устранения дефектов небольших размеров (до 1 мм).
• Недостатки. Имеется и существенный недостаток, который заключается в том, что забиваются не только места протечек, но и каналы радиаторов в системе охлаждения и отопления салона.

1. Жидкие препараты. В основе препаратов подобного типа полимеры с добавлением мелких частиц металлов. Как правило подобные средства используются для устранения течи в блоке двигателя, но и частично в радиаторах. Принцип действия следующий: полимеры цепляются за небольшие шероховатости и острые края и обволакивают их.

• Достоинства. К достоинствам данного варианта можно отнести то, что герметик постоянно находиться в охлаждающей жидкости и при его замене удаляется из системы охлаждения.
• Недостаток. Полимерным препаратом можно заделывать только небольшие отверстия (не более 1 мм);

1. Современные средства полимерного типа. Средства подобного типа в своем составе имеют специальные волокна. Ярким примером такого вещества можно назвать герметик для радиаторов LAVR STOP LEAK. Благодаря волокнам улучшается сцепление частиц средства между собой и краями трещин.

• Достоинства. Главное достоинство данного варианта заключается в том, что за несколько минут можно заделать отверстие до 2 мм.
• Недостатки. Высокая стоимость.

Герметик для радиатора авто – применение

Главная ошибка большинства автолюбителей заключается в том, что они не знают основную функцию греметика. А она проста – устранение течи охлаждающей жидкости при временном его использовании. Следовательно, использовать греметик рекомендуется только в том случаи, когда нет возможности устранить течь в стационарных условиях или в гараже.

Если для устранения причины течи все же был использован герметик, то при возможности сливаем охлаждающую жидкость, промываем систему и производим полноценный ремонт радиатора.

Действия водителя при использовании герметизирующих препаратов:

1. На возникновении течи из радиатора при движении может указать датчик температуры. Если автомобиль на стоянке, то лужа охлаждающей жидкости может нам сказать о том, что необходимо проверить его уровень.
2. В случаи, если такая проблема все же возникла, то глушим двигатель, ждем пока остынет охлаждающая жидкость и приступаем к осмотру повреждения. Если жидкость все же продолжает течь, том под этим местом устанавливаем емкость для его сбора.
3. Помните! Открывать крышку радиатора автомобиля на работающем или горячем двигателе нельзя, так как это может привести к серьезным ожогам.
4. Если у вас под рукой порошок или жидкое средство, то помещаем ее в радиатор в соответствии с инструкцией.

Далее на несколько минут заводим двигатель, глушим и через некоторое время снова проверяем наличие течи на работающем агрегате. Если место течи является небольшим, герметик был использован в соответствии с инструкцией к нему, то охлаждающая жидкость больше не должна протекать. В случаи, если дефект все же не удалось устранить, то это нам может говорить о том, что отверстие большое. В этом случаи без пайки уже не обойтись

Как правильно выбрать герметик?

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Таблица

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Технологии самостоятельного ремонта

Способ 1. Железно-канифольный флюс

Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:

1. Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.

1. Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.

1. Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.

1. Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.

Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.

Способ 2. Самодельный плавень

При ремонте достаточно крупных повреждений алюминиевых радиаторов своими руками можно использовать специальные составы — плавни. В этом случае работы выполняются так:

1. Подготовка. Готовим место дефекта по схеме, описанной в предыдущем разделе, очищая и обезжиривая металл.

1. Компоненты плавня. Сульфат натрия (4%), хлорид калия (56%), хлорид лития (23%), криолит (10%) и поваренную соль (75) по отдельности перетираем в ступке практически в пудру. После этого ссыпаем материалы в тигель и перемешиваем до получения однородного порошка.

1. Подготовка плавня. Сухие компоненты засыпаем в тигель и плавим до однородности, аккуратно перемешивая.
2. Пайка. Тонкий слой плавня наносим на поверхность, которую предварительно прогреваем с использованием газовой горелки. После этого пропаиваем поврежденный участок, применяя оловянносвинцовый припой с добавлением висмута.

Способ 3. Низкотемпературный припой с проклейкой

Автомобильный радиатор отличается от радиаторов отопления в первую очередь конфигурацией резервуаров. При устранении неисправности паять приходится небольшие тонкостенные трубки и пластины, поэтому описанные выше методики не всегда будут применимы.

Альтернатива — использование алюминиевых прутковых припоев с низкой температурой плавления. Пример починки радиатора приводится в таблице:

Иллюстрация	Этап работы
Зачистка участка.

Используя наждак или специальную насадку на дрель/шуруповерт, зачищаем алюминий, снимая пленку окислов.

Обрабатываем участок растворителем, удаляя органические загрязнения и остатки оксидов.

Используя небольшие плоскогубцы, обжимаем поврежденный участок, уменьшая площадь отверстия. Делается это чтобы облегчить процесс пайки.

С помощью газовой горелки прогреваем участок. После этого вносим в пламя пруток припоя с низкой температурой плавления и проводим им по повреждению.

При каждом проходе частицы припоя будут попадать в отверстие и на поверхности вокруг него, постепенно устраняя дефект.

После завершения пайки наносим поверх отремонтированного участка высокотемпературный клей для алюминия.

Полимеризуясь, этот материал закроет все микропоры, что в разы повысит надежность ремонта.

Флюс

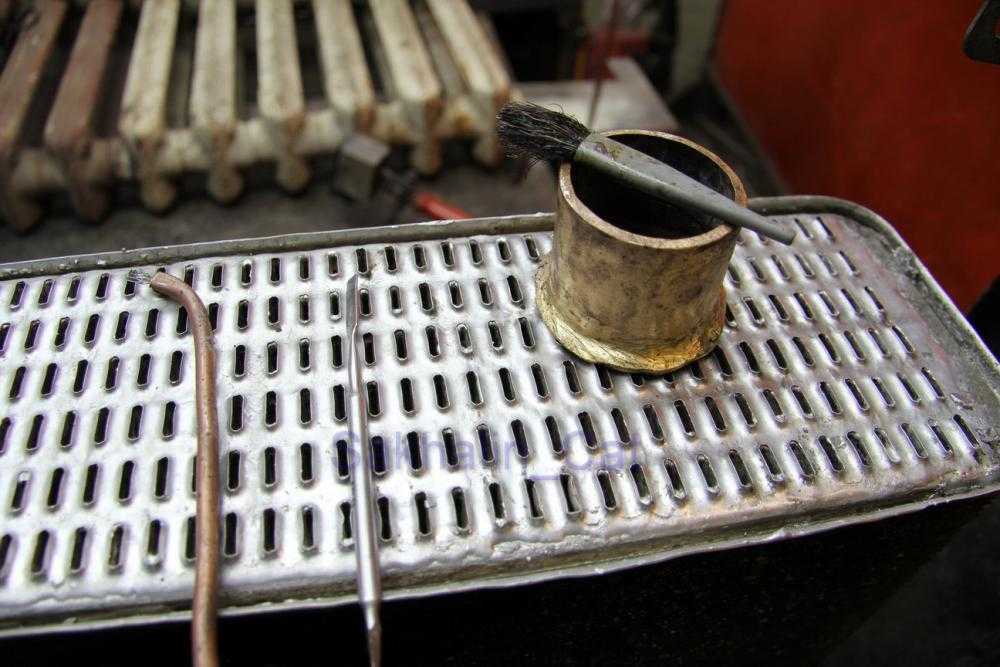

Перед тем как паять радиатор, придется позаботиться и о флюсе. Именно он обеспечивает надежное соединение припоя и ремонтируемой металлической поверхности. Флюс можно либо купить либо изготовить самостоятельно. Приобрести его можно в любом магазине, специализирующемся на продаже радиодеталей. На упаковках российских флюсов, предназначенных для пайки алюминия, обычно имеется соответствующая надпись. Также их название может содержать маркировку Ф-59А, Ф-61А, 34А и др.

Как запаять радиатор автомобиля в домашних условиях, не покупая флюс? Можно ли его сделать самостоятельно? Да, флюс можно приготовить своими руками. Он, конечно, не будет обладать такими же свойствами, как заводской, но со своей задачей справится. Для его изготовления потребуется всего два ингредиента: канифоль и железные опилки.

Канифоль наверняка найдется у вас дома, а стружку можно получить, обработав любую железную деталь напильником. Все это нужно смешать в небольшой огнеупорной посудине и разогреть на огне. Полученная смесь – простейший флюс для алюминия.

Чтобы получить более прочное соединение припоя и металла, можно изготовить так называемый плавень. Для этого необходимо смешать следующие вещества в таких пропорциях:

• калий хлористый – 56%;
• литий хлористый – 23%;
• криолит – 10%;
• крупная пищевая соль – 7%;
• натрий сернокислый – 4 %.

Ингредиенты нужно измельчить, смешать и ссыпать в герметичную стеклянную посуду. Хранят плавень в месте, защищенном от прямых солнечных лучей.

Как запаять пластик?

На современных автомобилях для снижения общего веса и удешевления производства многие детали делают из пластика. Не избежали этой судьбы и радиаторы. Прежде всего необходимо точно определить сорт пластмассы. Это делают по маркировке на детали. Как правило, для изготовления применяется полиамид (маркировка PA) либо полипропилен (маркировка PP). Именно с такой маркировкой и нужно приобрести сварочные прутки для пластика. Их можно заменить полосками, вырезанными из ненужной пластмассовой детали с аналогичной маркировкой.

Потребуются следующие материалы и оборудование:

• промышленный фен для нагрева заготовки;
• электропаяльник с регулируемой температурой жала;
• припой, подобранный в соответствии с материалом радиатора;
• ацетон;
• ветошь.

Действовать надо в следующем порядке:

• обезжирить место повреждения ветошью, смоченной в ацетоне;
• прогреть зону ремонта феном;
• установить температуру паяльника в 250 о С;
• повести по лини шва жалом паяльника несколько раз так, чтобы образовалась выемка по форме сварочного прутка;
• вложить пруток в выемку, и, приглаживая его паяльником, разровнять вровень с корпусом радиатора.

Во время пайки нужно следить за тем, чтобы пластик размягчался, но не плавился и не горел. После ремонта и перед монтажом обратно на автомобиль следует проверить герметичность отремонтированного места в емкости с водой.

Автомобильный радиатор охлаждения предназначен для понижения температуры хладагента (тосола или антифриза), циркулирующего внутри двигателя. Его конструкция обычно состоит из двух бачков и расположенных между ними сот, представляющих собой систему из тонких трубок, оснащенных тонкими ламелями. Снижение температуры хладагента достигается за счет естественного или принудительного воздушного обдува сот.

Несмотря на простую конструкцию, радиатор иногда выходит из строя. Его основная неисправность – нарушение герметичности. Иными словами, он начинает протекать. Утечка охлаждающей жидкости при работающем силовом агрегате грозит последнему критическими поломками вследствие перегрева.

Замена радиатора – дело не столько хлопотное, сколько дорогое. И счет здесь идет на тысячи и даже десятки тысяч рублей. В этой статье мы поговорим о том, можно ли запаять радиатор охлаждения своими руками и какие средства для этого понадобятся.

Технологии самостоятельного ремонта

Способ 1. Железно-канифольный флюс

Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:

1. Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.

Основа флюса — измельченная канифоль

2. Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.

Опилки в составе смеси для пайки играют роль абразива

3. Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.

Внесение пропоя под слой флюса позволяет обезопасить поверхность от кисления

4. Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.

Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.

Запаянный участок должен выглядеть примерно так

Способ 2. Самодельный плавень

При ремонте достаточно крупных повреждений алюминиевых радиаторов своими руками можно использовать специальные составы — плавни. В этом случае работы выполняются так:

1. Подготовка. Готовим место дефекта по схеме, описанной в предыдущем разделе, очищая и обезжиривая металл.

Участок с дефектом нужно тщательно зачистить и обезжирить

2. Компоненты плавня. Сульфат натрия (4%), хлорид калия (56%), хлорид лития (23%), криолит (10%) и поваренную соль (75) по отдельности перетираем в ступке практически в пудру. После этого ссыпаем материалы в тигель и перемешиваем до получения однородного порошка.

В таком тигле плавятся компоненты самодельного флюса

3. Подготовка плавня. Сухие компоненты засыпаем в тигель и плавим до однородности, аккуратно перемешивая.
4. Пайка. Тонкий слой плавня наносим на поверхность, которую предварительно прогреваем с использованием газовой горелки. После этого пропаиваем поврежденный участок, применяя оловянносвинцовый припой с добавлением висмута.

Устранение дефекта с использованием плавня и припоя

Способ 3. Низкотемпературный припой с проклейкой

Такую течь запаять довольно сложно. Но реально!

Автомобильный радиатор отличается от радиаторов отопления в первую очередь конфигурацией резервуаров. При устранении неисправности паять приходится небольшие тонкостенные трубки и пластины, поэтому описанные выше методики не всегда будут применимы.

Самофлюсующиеся прутки легкоплавкого припоя

Альтернатива — использование алюминиевых прутковых припоев с низкой температурой плавления. Пример починки радиатора приводится в таблице:

Иллюстрация	Этап работы
	Зачистка участка. Используя наждак или специальную насадку на дрель/шуруповерт, зачищаем алюминий, снимая пленку окислов.
	Обезжиривание. Обрабатываем участок растворителем, удаляя органические загрязнения и остатки оксидов.
	Обжим повреждений. Используя небольшие плоскогубцы, обжимаем поврежденный участок, уменьшая площадь отверстия. Делается это чтобы облегчить процесс пайки.
	Пайка. С помощью газовой горелки прогреваем участок. После этого вносим в пламя пруток припоя с низкой температурой плавления и проводим им по повреждению. При каждом проходе частицы припоя будут попадать в отверстие и на поверхности вокруг него, постепенно устраняя дефект.
	Дополнительная герметизация. После завершения пайки наносим поверх отремонтированного участка высокотемпературный клей для алюминия. Полимеризуясь, этот материал закроет все микропоры, что в разы повысит надежность ремонта.

После пайки и обработки клеем секции радиатора выглядят так, как на фото

https://youtube.com/watch?v=oMgfIKd1unY

Ремонт медных радиаторов

Не всегда повреждённый элемент подлежит замене на новую деталь. Часто пайку радиатора охлаждения двигателя можно произвести своими руками. Никакое сложное оборудование для этого не потребуется.

Достаточно иметь довольно мощный паяльник, оловянно-свинцовый припой ПОС-60 или ЗИЛ-2 (для латуни можно использовать ПОС-40) и флюс (канифоль, разбавленная спиртом).

Электрический прибор вряд ли подойдёт для того, чтобы паять трубки или припаивать латунные патрубки к бачкам радиатора. Чаще всего используют устройства, которые нагреваются в печи или в пламени паяльной лампы. Способ пайки таким паяльником своеобразен:

• детали, которые необходимо спаивать, предварительно нужно зачистить и нагреть феном, паяльной лампой или на печи;
• горячая деталь должна быть хорошенько обработана флюсом для устранения с ее поверхности оксидных пленок;
• припой к месту шва доставляют не на жале паяльника, а прямо подачей оловянного прутка;
• разогретым паяльником его распределяют по месту спайки.

Если течь обнаружена в одной из охлаждающих трубок, можно использовать для устранения неисправности газовую горелку. Чтобы подобраться к поврежденному месту и произвести работу качественно, нужно аккуратно удалить пластинки оребрения. Сделать это можно, применив специальную абразивную насадку к портативной дрели. Сразу можно и очистить поврежденное место.

Нагревая трубку горелкой, необходимо охватывать как можно большую площадь, чтобы обеспечить достаточную температуру для наложения шва и при этом не перегреть медную трубку. Припой в виде прутка или паяльной проволоки вводится в зону пайки, когда деталь будет разогрета до нужной температуры и обработана флюсом.

Пайка радиаторов кондиционера автомобиля осуществляется аналогично, с той лишь разницей, что нужно стравливать хладагент из системы, соблюдая меры предосторожности. Вообще работы по ремонту трубок и радиаторов лучше доверить специалистам, если нет опыта в пайке
