Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией

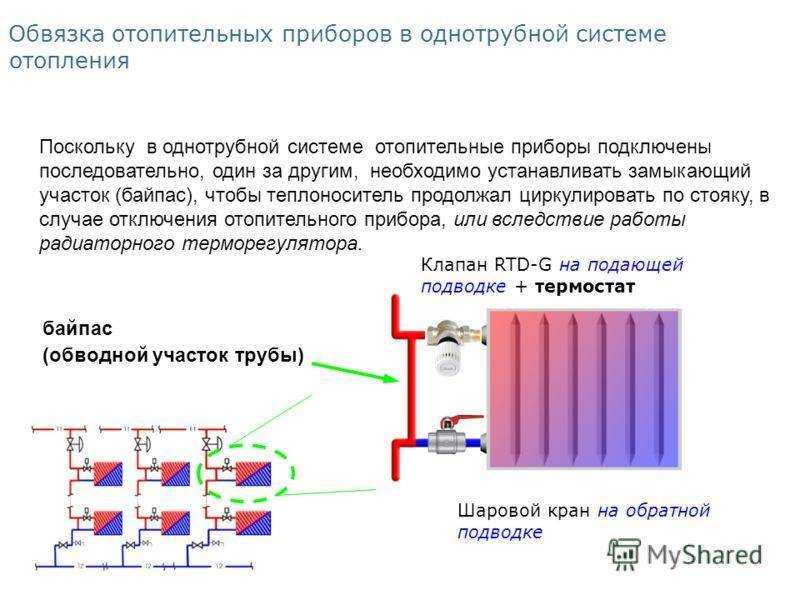

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

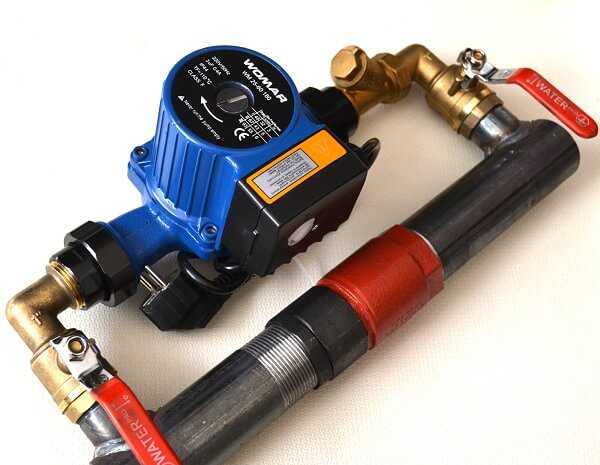

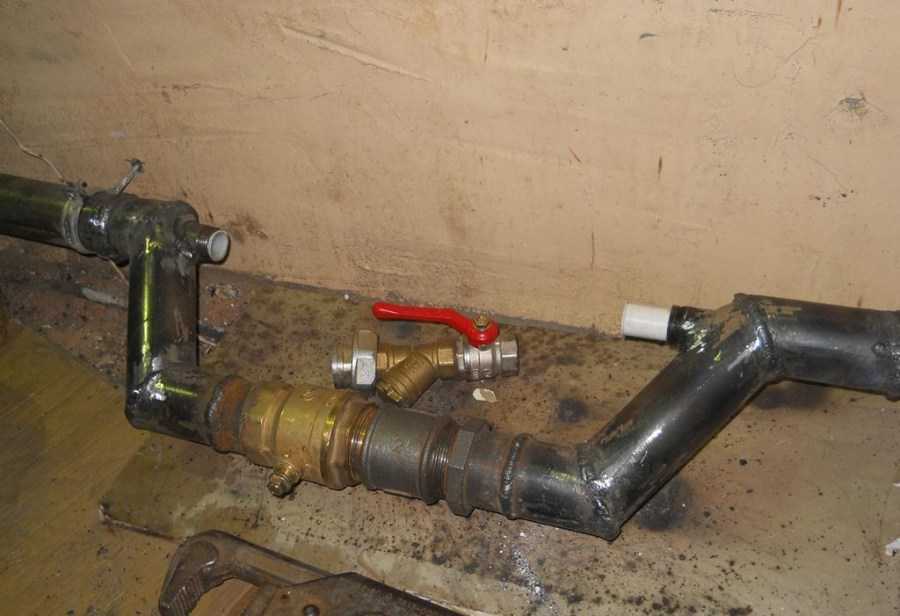

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

• В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
• Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
• Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.

Байпас на отопление

Байпас на отопление

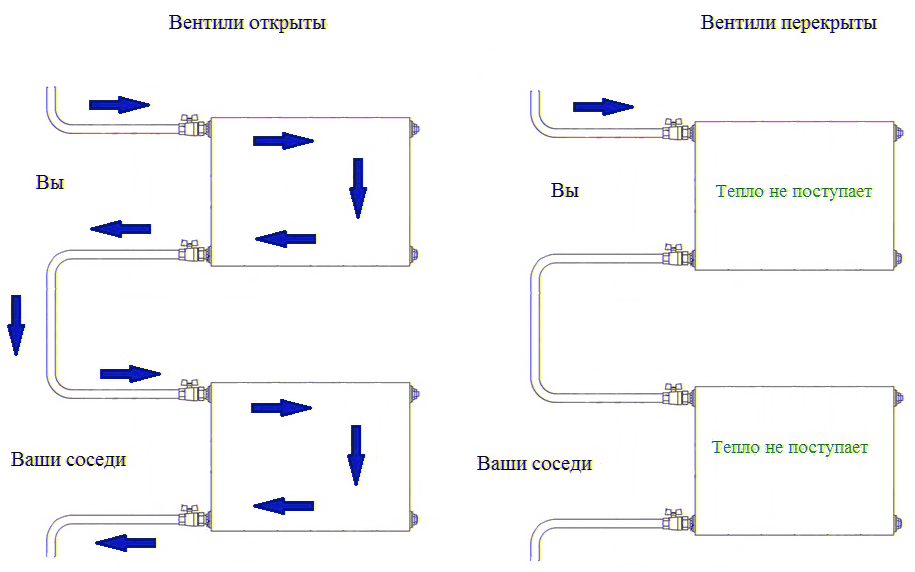

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Варианты однотрубного отопления частного дома

Ниже показана простейшая схема с нижним подключением радиаторов.

Типовая однотрубная теплосистема частного дома.

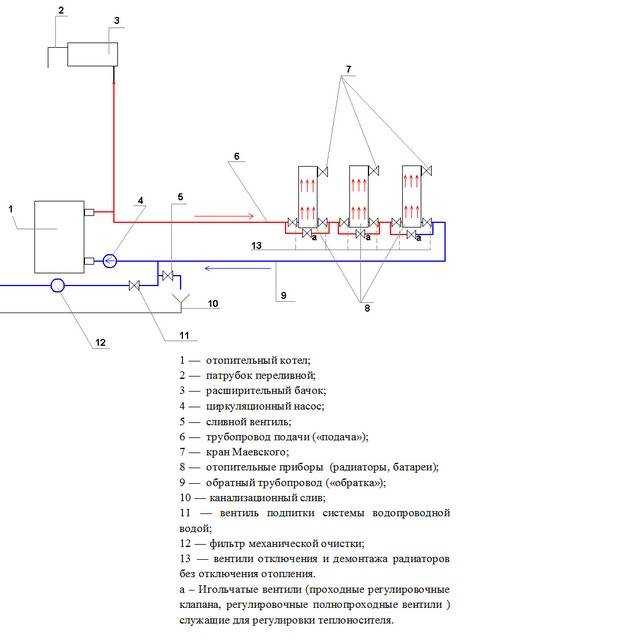

Система относится к открытому типу – ее расширительный бачок 3 связан с атмосферой. Патрубок переливной 2 служит для выхода воздуха и слива воды при первичном заполнении схемы. Выше показана однотрубная система отопления с принудительной циркуляцией, которую обеспечивает циркуляционный насос 4, установленный на «обратке» перед котлом. Это обусловлено тем, что температура жидкости в «обратке» ниже, чем в «подаче», а работа насоса при более низкой температуре перекачиваемого теплоносителя просто увеличивает его срок службы.

Предусмотрен подвод сетевой воды через фильтр 12 и вентиль подпитки 11 (через них производится и первичное заполнение системы). Сливают воду (для ремонта и по завершении отопительного сезона) через вентиль 5 и канализационный слив 10 при закрытом вентиле 11.

Применено нижнее подключение радиаторов 7, т.е. к трубам присоединены только их нижние коллекторы, а выходы верхних заглушены. В байпасы установлены устройства (обозначены на схеме литерой «а») для регулирования расхода (игольчатые вентили), но возможна и более простая схема без них. Она показана ниже и называется «ленинградской».

Схема «ленинградской» однотрубной системы отопления с принудительной циркуляцией.

В ней замыкающие участки 14 являются байпасами в чистом виде без запорной или регулировочной арматуры с диаметром меньше основного трубопроповода. При этом часть потока через батареи увеличивается, но и остывает он быстрее, поскольку в общий поток по ходу его течения подмешивается больше остывшей воды. В частных домах на это идут, чтобы снизить общий ее расход (и соответственно потребление электроэнергии насосом 4 на принудительную циркуляцию), а также поднять теплоотдачу батарей, хотя прогреваются они весьма неравномерно.

Возможен вариант диагонального подключения отопительных приборов, как показано на схеме ниже.

Однотрубная система с диагональным подключением радиаторов.

Здесь неравномерность прогрева батарей в цепочке сохраняется (и даже становится выше), но теплоотдача каждой из них повышается на несколько процентов за счет интенсивного обтекания их водой при одновременном наличии принудительной и естественной циркуляции. Ведь температура ее на входе в верхний коллектор на несколько градусов выше, чем на выходе из нижнего, за счет охлаждения в самом приборе. Поэтому возникают условия для естественной циркуляции воды через батареи (как в соответствующих системах без насосов). Замкнуться этому потоку не даст давление в байпасе 14, но подниматься вверх до вентилей 13 он будет довольно интенсивно.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Рекомендации по монтажу байпаса

При установке байпаса необходимо соблюдать определенные правила:

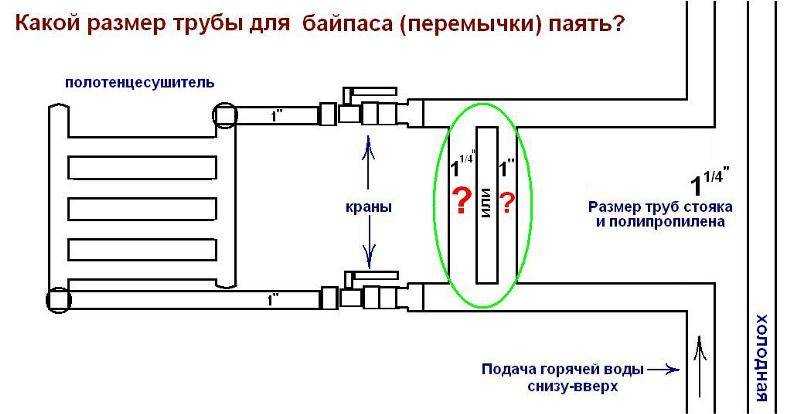

• Диаметр байпаса должен быть меньше основной трубы на один калибр. Иначе по законам гидравлики весь теплоноситель будет течь по пути наименьшего сопротивления мимо радиатора отопления. К примеру, если подводка имеет ∅ ¾ дюйма, то для байпаса нужно применить ∅ ½ дюйма.
• Устанавливать байпас нужно как можно ближе к батарее отопления и, соответственно, дальше от стояка.
• На стадии проектирования решите, насколько автоматизированным должен быть процесс управления радиатором отопления. В соответствии с этим в дальнейшем используйте запорные краны или терморегуляторы.
• Нужно учитывать, что после установки байпаса теплоносителя в радиатор будет поступать на 30-35% меньше, а теплоотдача снизится на 10 — 15%. С учетом этого нужно подбирать типоразмер нового радиатора.
• Не рекомендуется устанавливать запорный кран на самом байпасе. Это особенно актуально в многоквартирных домах, когда по неосмотрительности, перекрыв этот кран и краны на радиаторе, вы останавливаете поток теплоносителя во всей системе.

Гайд по монтажу циркуляционного насоса: где ставить

Трудность 4. Придется в магазине поискать нужный тройник!

Чтобы ответить на вопрос как соединить трубы, нужно взять соответствующий тройник! Любой водопроводчик знает, как делать сборку деталей, но здесь есть еще один нюанс! Все современные тройники выглядят примерно так:

В эти тройники трубу можно закрутить только в верхнюю часть! Дальше ввинчиваться труба не будет. Тройники, которые позволяли ввинчивать трубы с перекрыванием сечения выпускались, насколько я знаю, только в советское время. Сейчас их довольно сложно найти. Мой друган обходил немало магазинов, прежде чем нашел, где их продают. В некоторых, продавцы даже не понимали о чем он их спрашивал.

Выглядит такой тройник так – совсем некрасивый и чёрный:

Но отечественная промышленность выпускает такие тройники до сих пор. Надо просто сразу поставить перед водопроводчиком задачу — хороший водопроводчик уж точно знает, где можно купить нужный тройник.

Таким образом, мой друг сделал отопление своими руками, применив совершенно нетривиальный подход, но меня, честно говоря, впечатлила эта конструкция. Мне интересно услышать Ваше мнение на этот счет?

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

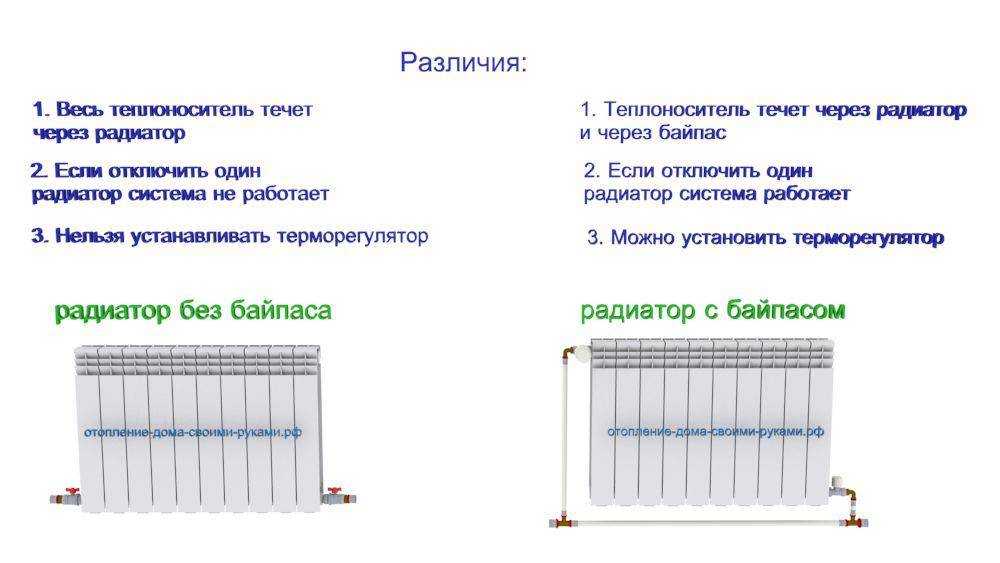

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

• Запорная арматура (шаровые краны).
• Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

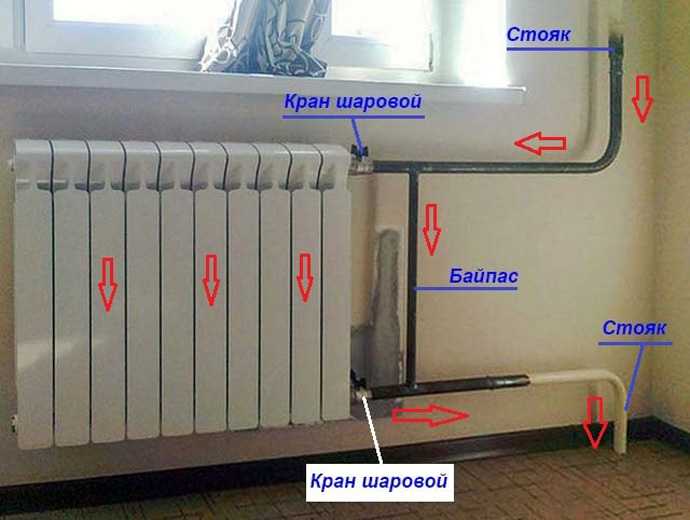

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

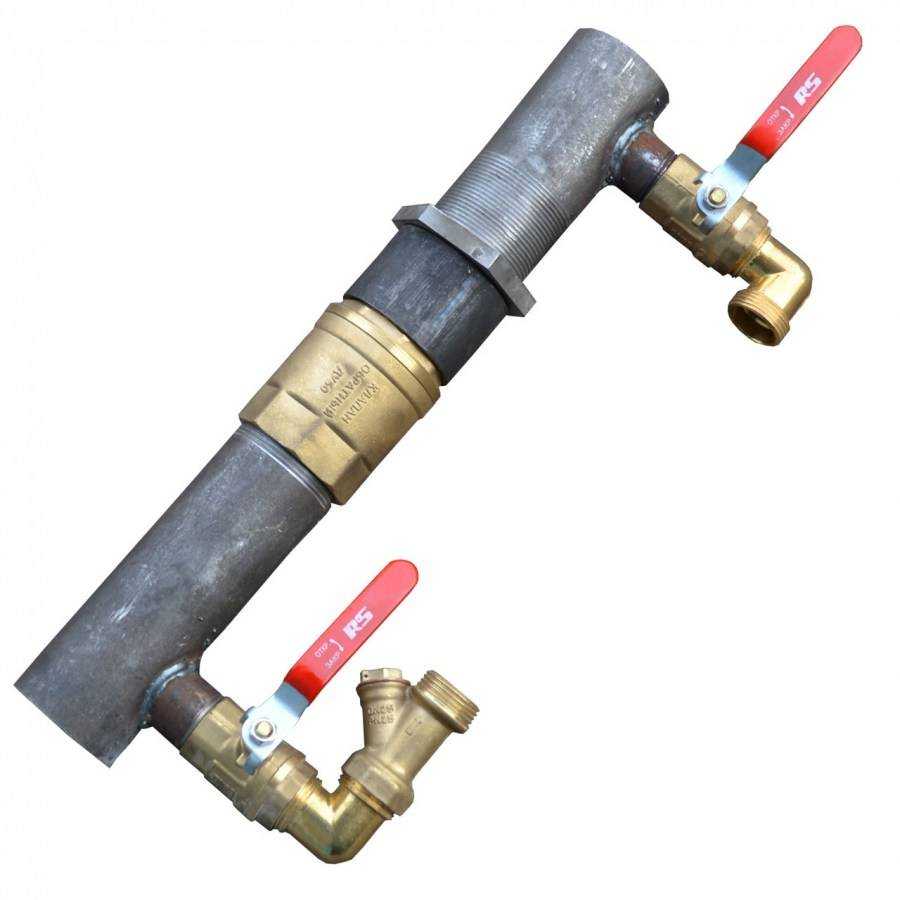

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой

Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.. Также нужно быть внимательным к сторонам трубы – лучше их не путать

Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать

Основные ошибки монтажа байпаса

Несмотря на то, что байпасный участок является очень надежным узлом системы и практически не имеет слабых мест, неправильный монтаж, ошибка в проектировании или не соблюдение основных правил установки может привести к нарушению функционирования байпаса. Перед началом работ обязательно ознакомьтесь с основными ошибками монтажа, чтобы их не допустить, ведь устранение возникших неисправностей приведет к значительным временным, так и финансовым потерям.

Ошибки при монтаже байпасного участка  на обводной линии радиатора отопления

Для байпасного участка  на обводной линии радиатора отопления основной ошибкой является неправильный подбор диаметра трубы байпаса. При установке нерегулируемого обводного патрубка при вертикальной разводке диаметр трубы в обязательном порядке должен быть меньше, чем диаметр основной трубы отопления. Нерегулируемый байпас горизонтальной или нижней разводки должен выполняться из трубы такого же диаметра, как и основной системы. Так же не стоит забывать, что монтажные работы, а именно сварку, как стальных труб так и полипропиленовых, должен проводить человек с опытом работы с такими материалами. Неправильный нагрев полипропиленовой трубы может привести к зауживанию внутренней стенки трубы, что приведет к нарушению протекания теплоносителя. Неправильный сварной шов, так же может привести к нарушению движения воды по трубе. Так же не стоит забывать, что некачественная сварка, это прямая угроза порыва трубы, что приведет к затоплению помещения. Так же не забывайте, что монтаж шаровых кранов или другой запорной арматуры допускается только в частных домах и запрещены к установке в многоквартирных домах!

Ошибки при монтаже байпаса в обвязке циркуляционного насоса

При монтаже байпаса в обвязке циркуляционного насоса стоит помнить, что кроме качественного монтажа системы, особое внимание необходимо уделить качеству воды, а именно наличию примесей. Особенность режима работы байпасного участка в обвязке циркуляционного насоса заключается в том, что в основном теплоноситель в этом участке находится в  стоячем положении

Основное движение воды осуществляется через насос. В результате этого, если вода содержит много примесей, например частичек металла, песка или грязи, это в конечном итоге приведет к забиванию клапана или прикипанию запорной арматуры. Именно в связи с этим, наличие очистных систем, предназначенных для улавливания больших фракций или монтаж грязевика перед участком насоса и байпаса обязательно. Так же не стоит забывать, что данные элементы подлежат периодической очистке и замене старых фильтров. Если применяется электромеханический клапан, то в обязательном порядке должна проводиться его диагностика в соответствии со сроками технического обслуживания.

Ошибки при монтаже байпаса в смесительном узле водяного теплого пола

Основная ошибка при монтаже теплого водяного пола заключается в отсутствии байпасного участка в схеме теплого пола. Это приводит к тому, что по основной магистрали будет проходить горячий теплоноситель, имеющий температуру около 80 С, что недопустимо как со стороны условий комфорта, пол будет раскален, что приведет к порче напольного покрытия, так и эксплуатационных условий, на элементы системы будет воздействовать высокие температуры, что приведут к быстрому износу и повреждению элементов системы теплого пола. Применение байпасного участка в системе теплого пола обязательно!

Ошибки при монтаже байпаса в обвязке котла отопления

В данном случае ошибка монтажа как и в случае с теплым водяным полом заключается в отсутствии байпасного участка в обвязке котла отопления. Причина такая же, температура теплоносителя не будет соответствовать заданным эксплуатационным параметрам, только в данном случае температура воды будет критически ниже допустимой, ввиду отсутствия подмешивания в холодную воду теплой воды из основной магистрали. Это приведет  к тому, что в котел будет поступать холодная вода, что приведет у снижению эксплуатационных характеристик и снижению КПД системы, так и к возможному повреждению оборудования, ввиду появления конденсата на стенках бака котла.

Монтаж в малый контур твердотопливного котла

В классическом варианте однотрубной системы байпас монтируется рядом с радиаторами. При использовании для отопления твердотопливных котлов байпасная перемычка чаще используется на всю систему отопления дома.

Установка производится по направлению теплоносителя:

• производится монтаж обратного клапана, насосного оборудования и системы фильтров;
• монтаж узла в основной трубопровод осуществляется с помощью муфт;
• на перемычке ставится дополнительный кран, позволяющий при необходимости перекрыть циркуляцию жидкости.

Установка на обратной линии отопительной системы

Установка байпаса не считается трудоемкой, если тщательно изучить работу и нюансы монтажа. При правильном подборе комплектующих, отопительная система будет более энергоэффективной и надежной.

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него

Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Вопросы и ответы

Установка байпаса — это процедура, которая производится довольно редко. Если ее выполнили еще на стадии первичного монтажа системы, пользователи о ней не задумываются. А дополнения любого типа выполняются редко — инициатором установки должен быть владелец помещений, который не всегда уверенно ориентируется в конфигурации и особенностях работы отопительного контура. Поэтому, вопросов всегда возникает огромное количество.

Ответим на самые частые из вопросов:

Почему байпас устанавливают рядом с радиаторами?

Это обусловлено конфигурацией отопительной системы — установить перемычку можно только в участках, где прямая и обратная линии находятся неподалеку друг от друга. Как правило, это бывает только поблизости от радиаторов.

Почему в старых домах монтаж системы осуществлялся без перемычек?

В этих домах система проектировалась с учетом использования чугунных радиаторов. Они обладают большими внутренними сечениями и вполне могут работать без байпаса. Однако, современные отопительные приборы имеют гораздо меньшее сечение, и без байпаса могут слишком активно рассеивать тепловую энергию.

Что произойдет, если диаметр трубы байпаса будет равен сечению основных трубопроводов обвязки?

Если на байпасе есть собственный кран, ничего страшного не случится. Диаметр перемычки уменьшают для того, чтобы снизить давление и уменьшить поток, идущий в нее. При наличии собственной отсечки диаметр трубы становится не столь значимым фактором.

Что лучше, готовый (заводской) байпас, или обычный отрезок трубы?

Здесь надо смотреть на квалификацию работника, выполняющего монтаж. Если опыта нет, можно наделать ошибок и испортить самую качественную перемычку. Поэтому, значение имеет только уровень подготовки специалиста, но не сама труба.

Обязательно ли сливать теплоноситель из системы?

Да, обязательно. Других способов установки перемычки не существует — без отверстий в трубе (или установки фитингов в разрыв) монтаж байпаса не произвести.

Как сделать байпас, не переваривая стояк (видео)
