Как сделать септик из бетонных колец своими руками

Предварительные работы

Выбор места

Установка септиков из бетонных колец начинается с выбора места для этого очистного сооружения. Конечно, многим хочется сократить трудозатраты на прокладку траншей от дома до резервуара, но все же некоторые ограничения, обусловленные необходимостью поддержания санитарного состояния, стоит учитывать в обязательном порядке.

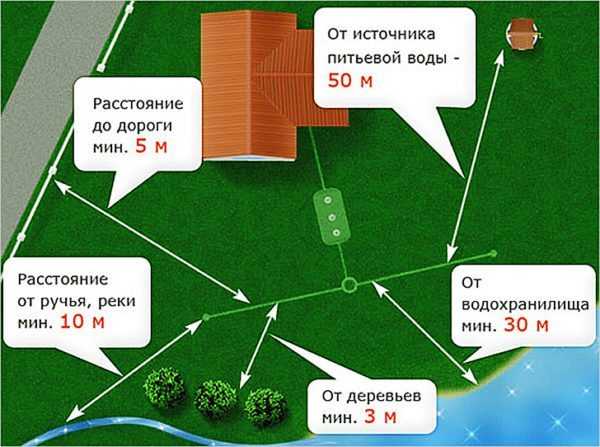

Схема, показывающая основные отступы для очистного сооружения

Итак, септик мы располагаем:

• не ближе, чем в 5 м от жилого дома;
• не ближе, чем в 50 м от точки водозабора (колодец, скважина);
• не ближе чем в 5 м от дороги;
• не ближе чем в 3 м от плодовых деревьев и ягодных кустарников.

Кроме того, при выборе места я бы советовал поискать небольшую возвышенность (иначе талая и дождевая вода будут стекать в камеры септика со значительной площади).

Так делать не стоит – слишком близко к дому

Также полезным будет обустройство удобного подъезда: даже самый эффективный септик при переполнении нужно откачивать, потому дорожку для ассенизационной техники оставляем в обязательном порядке.

Вычисление объема

Следующий этап – расчет необходимого объема камер нашего очистного сооружения. Разобраться, как рассчитать септик, довольно просто:

Двух колец, как на схеме, может не хватить

Объем рассчитывается по формуле:

V = n х 3 х 0,2, где:

• V — требуемая емкость септика в кубометрах;
• n – количество людей, проживающих в доме, который подключён к септику;
• 3 – усредненное количество дней, за которые порция отходов полностью перерабатывается;
• 0,2 – среднесуточный объем стоков (в кубометрах) на одного человека.

В качестве примера рассчитаем объем септика на 3 человека:

V = 3 х 3 х 0,2 = 1,8 м3. Это – тот минимум, от которого можно отталкиваться. Получится делать больше – делайте больше, реже придется откачивать.

Теперь подсчитаем, сколько бетонных колец стандартного размера (1 м высоту и 1м в диаметре) нужно для обустройства камер:

1. Объем одного кольца составляет 0, 785 м3;
2. Верхнее кольцо мы сможем использовать всего на 1/3 объема, т.е. его емкость составит примерно 0,26м3;
3. Следовательно, для одной емкости нам нужно минимум 0,785 + 0,785 + 0,26 = 1,83м3, т.е. три кольца.

Варианты с разными формами колодца, но с одинаковым эффективным объемом

Наконец, определяемся с количеством камер. Как правило, для загородного участка достаточно двухкамерной конструкции – с отстойником и фильтрационным колодцем. Если же мы сооружаем септик для большого дома, использующего значительные объемы воды, то желательно установить и третью камеру, или же дополнительно присоединить к септику трубу для вывода в фильтрационное поле.

Подбор материалов

Технология устройства септика не предполагает использования дорогостоящих материалов, однако, принимая во внимание объем работ, я должен отметить, что цена в любом случае будет весьма и весьма существенной

Это – основной элемент конструкции

Для сооружения очистной конструкции нам будут нужны:

• кольца бетонные для канализационных колодцев (стандартного размера);
• крышки для канализационных колодцев;
• люки канализационные с крышками (чугунные или полимерные);
• гравий для дренажа;
• песок для подсыпки;
• цемент для герметизации стыков между элементами и для выполнения подбетонки оснований;
• гидроизоляционные материалы (рубероид, мастика, жидкое стекло);
• наружные канализационные трубы.

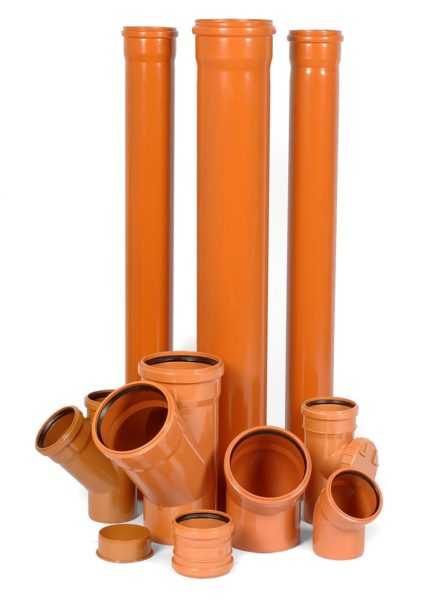

Коммуникации делаем из труб для наружных работ

Кроме того, для эффективного функционирования септика желательно приобрести специальную бактериальную культуру, содержащую комплекс микроорганизмов для эффективной утилизации органики.

Биопрепарат для разложения органики

Возведение септика и запуск канализации

Расчёты и установка автономной канализации

Схематическое устройство уровней септика из бетонных колец

Перед началом строительства “бетонной” канализации и септика в частности, необходимо произвести инженерно-конструкторские расчёты (это нужно делать при выборе любого типа автономной канализации). Обычно это делается ещё на стадии планировки самого коттеджа – сделать это можно своими руками. Стоит учесть, что вызов ассенизатора и ассенизаторские услуги при такой системе канализации не потребуются – она без откачки. На данном этапе стоит учесть следующие условия:

1. расположение самого септика от жилого дома должно составлять не менее 5 метров;
2. расположение септика от скважин и колодца должно составлять не менее 30 метров;
3. установка производится на самом высоком месте участка, расположенном с некоторым уклоном (это поможет избежать стока туда талых вод после зимнего периода);
4. канализационные трубы всегда располагаются либо под минимально возможным углом, либо под углом в 45°, что позволит избежать скопления фекальных масс и других нечистот в одном месте канализационной трубы (это, кстати, является одной из главных причин разрыва труб и их протекания – отзывы людей, пользующихся септиком без откачки, это подтверждают).

Технология установки очистного сооружения:

1. строительство начинается с приобретения самих бетонных колец, которых должно быть ровно 9, на каждые 3 кольца – по одному люку (лучше немного переплатить и купить “вечные” чугунные люки);
2. необходимо вырыть три ямы, диаметр которых будет больше диаметра кольца максимум на 5%-7% (для стандартных колец вырываются ямы, имеющие глубину в 3 метра и размеры – 2,8 метра);

3. на двух первых ямах делают бетонные “подушки”;

4. кольца поднимаются при помощи подъёмного крана (в этом случае без специальной строительной техники никак не обойтись – придётся арендовать, примерная стоимость аренды небольшого крана – около 4000 рублей за 2 часа работы, так что сильно тратиться не придётся) и вставляются одно на другое по 3 штуки в каждую яму (недостатки в виде аренды крана окупятся с лихвой);
5. щели между стыками колец с грунтом лучше не засыпать землёй (хотя в крайнем случае можно использовать и такой вариант), а заполняются жидким стеклом – для большой устойчивости и полной герметизации.

Деление септика на очистные ступени

Когда бетонные кольца установлены, каждые три кольца стоящие отдельно считаются уже очистными камерами. Камеры делят на 2 ступени, одна из которых собирает твёрдые включения сточных вод, а вторая предназначена для накопления, фильтрации и последующего сброса в грунт фекальных масс (вторая камера и позволяет считаться такой канализационной системе “бессточной”, не требующей откачки). Главное здесь – это соблюсти высоту переливного отверстия, через которое жидкость и фекальная масса будут переливаться из верхней камеры в нижнюю, достигая дна.

Можно дать маленький совет: в переливную камеру можно вставить и обычный “тройник”, который используется в централизованных канализационных разводках. В этом случае вода будет поступать вниз, а наиболее крупные частицы станут оседать в первой камере, что значительно увеличит эффективность автоматического слива нечистот в грунт (процесс будет происходить гораздо быстрее, если говорить простым языком).

Септик из колец

На дне третьего колодца устанавливается фильтр, который обычно можно соорудить, используя обычный щебень или гравийный песок. Если вода будет поступать не прямо в почву, а в водоём, то в качестве фильтра можно использовать водоросли или специальные бактерии – это называется активной биологической очисткой. Впрочем, допускать стёк канализационных вод в водоём всё же не стоит: об окружающей среде нужно заботиться, а не загрязнять её.
Установку канализационных труб нужно осуществлять так, чтобы движение вод из одного резервуара в другой было абсолютно беспрепятственным. Для этого нужно учитывать следующее:

• в первый колодец (тот, который с бетонной “подушкой”) подводят трубу под небольшим углом;

• труба, которая соединяет третий колодец со вторым (в третьем цементная подушка уже отсутствует) также должна быть ниже по уровню, нежели предыдущая переливная камера на 20 сантиметров.

Наружная система утилизации стоков

Кольца для канализации являются основным компонентом ее наружной части, выполняя функции емкостей различного назначения в системе очистки стоков. Используются изделия проходные, без дна и оснащённые днищами. Кроме того обязательным элементом являются крышки в виде бетонных плит с проходным отверстием для обслуживания. Для фильтрующих колодцев применяются также кольца с перфорированными стенками, в которых обустраивается донный фильтр.

Готовая емкость оснащается двумя крышками – внутренней деревянной и наружной пластиковой или чугунной. Погружение бетонных изделий канализации в грунт производится на глубину, обеспечивающую выступ наружу только верхней крышки.

К преимуществам использования таких изделий можно отнести следующие их свойства:

• прочность, позволяющая не опасаться повреждений при промерзании грунта в зимний период;
• долговечность – качественные изделия стандартного качества могут служить в системе канализации до 50 лет;
• простота монтажа – канализация из железобетона своими руками вполне доступна для большинства исполнителей;
• экономия затрат на приобретение колец в сравнении с готовыми пластиковыми емкостями.

Основные правила

Как нужно правильно сооружать сточный колодец из бетонных колец на приусадебном участке? В этом сейчас и попытаемся разобраться.

Производитель предлагает бетонные кольца для канализационных колодцев низкой проницаемости и различных размерных показателей.

Их выпускают высотой 80 и 90 см, диаметром 200, 150, 100 и 70 см. Какие из них подойдут для вашего участка?

При выборе изделия нужно учитывать следующий фактор:

на какой глубине залегают грунтовые воды (как найти на участке самому прочитайте здесь).

Если они находятся близко к поверхности, значит, нужно выбирать широкие кольца. Объем ямы можно увеличить за счет большого диаметра, а глубина укладки станет меньшей, посредством меньшего числа колец.

Не имеет значения, в какие грунты будут вмонтированы эти изделия. Кольца, снабженные замком применимы только для канализационных отстойников.

Промышленность выпускает и устройства с повышенной прочностью, внутри которых находятся металлические элементы.

Данная продукция имеет маркировку – «КС». Дальше следуют цифры. Первая – это внутренний диаметр, а последующие – внешние показатели.

Важно точно знать объем конструкции, это нужно для того чтобы не прогадать с объемами септика. Значение массы колец так же необходимо для более рационального использования техники. Как правило, на дачах и частных домах применяют кольца по ГОСТу

Стандартные изделия продаются по доступной цене

Как правило, на дачах и частных домах применяют кольца по ГОСТу. Стандартные изделия продаются по доступной цене.

Иногда, возникает необходимость и в доборных кольцах. Они могут понадобиться в том случае, когда до окончания монтажа не хватает стандартного изделия, а еще одно такое же, будет уже лишним.

Есть еще одно обстоятельство, которое не нужно выпускать из виду – это структура торцов. Их поверхность может быть плоской и с выступами. Предпочтение нужно отдавать второму варианту.

Как сделать септик из бетонных колец — пошаговая инструкция

Этот материал довольно часто используется для строительства переливной канализации. Преимущества такой системы — простота обслуживания, ценовая доступность, скорость монтажа. К тому же, бетон — прочный материал, устойчивый к повреждениям.

Самодельные системы состоят из 2-3 функциональных колодцев, назначение у которых такое же, как и у выполненных на заводе отстойников.

Первые два колодца одинаковые по размеру, или второй может быть несколько меньше, оба с дном. Во второй засыпают керамзит, гравий и другие наполнители, которые обладают фильтрационными свойствами. Третий колодец не имеет дна. Через него жидкость просачивается в грунт.

Видео — Септик без откачки своими руками

Однако необходимо учитывать и недостатки канализации из бетонных колец. К ним относят:

• Сложность применения на вспученных грунтах, поскольку кольца могут смещаться в почве и относительно друг друга. Тогда их лучше скреплять между собой металлической арматурой.
• Необходимость герметизации стыков между отдельными элементами. В противном случае грунт загрязняется неочищенными водами.
• Использование спецтехники, поскольку элементы довольно тяжелые.

Схема постройки септика из бетонных колец

Пошаговая инструкция по монтажу септика из колец

Шаг 1. Экскаватором вырывают общий котлован, делают в нем три отверстия под каждое кольцо. Если необходимо, стенки укрепляют дощатыми щитами.

Применение тяжелой техники

Шаг 2. Дно покрывают щебневым слоем толщиной 20 см, утрамбовывают, чтобы получить горизонтальную поверхность.

Цены на гранитную щебень

Щебень гранитная

На дно укладываем щебень

Шаг 3. При помощи подъемного крана устанавливают все три колодца на одинаковом расстоянии в 50 см. Два первых колодца должны быть расположены строго вертикально.

Устанавливаем бетонные кольца

Шаг 4. В стенках шахт формируют отверстия и прокладывают переливные трубы.

Монтируем переливные трубы

Шаг 5. Устанавливают перекрытия на колодцы.

Оборудуем крышки для колодцев

Шаг 6. Устанавливают кольца меньшего диаметра для наращивания горловины, защитные люки на колодцы.

Монтируем кольца меньшего диаметра

Шаг 7. Герметизируют швы.

Герметично замазываем швы

На последнем этапе проводят утепление отстойников, засыпают котлован грунтом и делают утрамбовку.

Второй способ обустройства колодцев

Согласно другой технологии, сначала можно устанавливать нижние кольца колодца, а потом извлекать из них землю. Недостаток этого метода в том, что он более трудоемкий. Сложность состоит в дальнейшем утеплении конструкции, монтаже переливных труб и т. д. Да и надежность септика, построенного по этой технологии, ниже. А вот преимущество в том, что все работы можно выполнить самостоятельно.

Советы по монтажу колодцев

• Для накопительных колодцев берут бетонные кольца с замками. Они обеспечивают лучшую герметизацию, чем обычные, и реже смещаются, если при промерзании происходит пучение почвы.
• Перед установкой бетонные элементы пропитывают битумной мастикой или другими препаратами для гидроизоляции.
• Иногда под колодцами заливают бетонную плиту толщиной 30 см. Она должна быть такого размера, чтобы выступать по бокам за колодцы на расстояние не менее 20 см. Тогда первые кольца устанавливают не ранее, чем через месяц.
• Для формирования горловины можно использовать кирпич и цемент. Сверху эту часть колодца обрабатывают гидроизоляционными составами.
• Для установки третьего кольца котлован углубляют до песчаного грунта, обладающего свойством отводить воду. На дно насыпают подушку из щебня толщиной до 25 см, а потом добавляют песок — 40 см.

Бетонное кольцо с перфорацией

Какую бы модель септика ни выбрал владелец жилья, важно помнить: все работы должны выполняться в соответствии со строительными нормами. Только тогда система будет эффективной и выполнит возложенные на нее функции

Как рассчитать объем емкости

Для более точного расчета предлагаем воспользоваться онлайн калькулятором.

Стремясь организовать в загородном доме наиболее комфортабельные условия для проживания, владельцы организуют все условия, присущие городским условиям, включая канализацию. В большинстве случаев загородные населённые пункты небольшого размера лишены возможности использовать централизованные канализационные сети ввиду их отсутствия.

Смотреть видео

Септик из бетонных колец своими руками. Канализация в доме

Это мероприятие довольно затратное, и чем больший объем стоков необходимо перерабатывать, тем большие затраты понадобятся на их сооружение. По этой причине расчёт необходимой мощности при устройстве канализации своими руками из бетонных колец – задача актуальная.

Самыми популярными конструктивными решениями для локальной канализационной системы являются бетонные кольца или цельные ёмкости из пластика. Они устанавливаются последовательно и состоят из 2-4 секций, выполняющих различные задачи. Соединение между ними производятся трубами.

Функционально они действую следующим образом:

1. Первая ёмкость называется накопителем и предназначена для отстаивания массы стоков от твёрдых и более тяжёлых компонентов. Они оседают на дно сосуда и удаляются по мере накопления.
2. Вторая ёмкость предназначается для биологической обработки сточных вод. Для этого используются специальные культуры бактерий, которые вносятся в сосуд по мере необходимости. На ее дне образуется осадок, называемый активным илом, в котором возобновляется бактериальный состав. По мере необходимости производится откачка этого состава, причём определённая часть массы оставляется для дальнейшего использования.
3. В третьей секции производится аэрация стоков пропуском через неё распылённого воздуха при помощи компрессора небольшой мощности. Здесь происходит до окисление стоков. Воздух также выступает катализатором биологической активности бактериальной составляющей.
4. Дальнейшая очистка происходит в фильтрующем колодце. Для его изготовления используются бетонные кольца с перфорированными стенками – в нижней части и верхнее сплошное кольцо, накрываемое бетонной же крышкой с проёмом для прохода внутрь.

Правильно организованная очистная система обеспечивает степень очистки стоков до 98%. Такую воду можно смело использовать для полива огорода, мойки автомобилей и другие хозяйственные нужды. Активный ил представляет собой очень эффективное удобрение.

Базовой основой для расчёта объёма отстойника является среднестатистическая величина потребления для одного человека, которая составляет 200 литров воды в сутки.

Смотреть видео

септик из бетонных колец своими руками от а до я в одном видео

При расчёте эту норму надо умножить на численность проживающих.

Таблица объёма емкости для загородного дома

Число проживающих	2 — 3	3 — 4	5- 7	8- 9
Полезные объёмы	1,8	2,4	4	5,4

Приведённая таблица применима для двух-трёх камерных септиков.

Данные из таблицы являются ориентировочными. Фактический расход воды, а, следовательно, и объем зависит от состава, применяемого в быту оборудования. Наличие в доме сауны, джакузи, стиральной и посудомоечной машин в заметно увеличивают потребление воды.

Пример выполнения расчёта объёма потребления

Предположим, что в доме постоянно проживают 4 человека. Тогда прикидочный расчёт объёма потребления будет выглядеть следующим образом:

1. Определяем общий расход жидкости за сутки – 4 х 0,2 = 0,8 кубометра.
2. Учитывая норматив по минимальному пребыванию сточной воды в отстойнике не менее 3-х суток, получаем размер его ёмкости – 0,8 х 3 = 2,4 кубометра.
3. Если предполагается использовать стандартные кольца «15-9», внутренний диаметр которых составляет 1,0 метра а высота 0,7 получаем объём содержимого одной секции 1, 64 м. Таким образом, полная двухкамерная ёмкость составит 3, 28 куба.

Следует учесть, что в реальности объем несколько ниже, поскольку высоту нужно брать не в размере кольца, по расстоянию между дном и краем переливного отверстия. Но это определится только при составлении проекта наружной канализации и тогда расчёт надо будет проверить по реальным размерам.

Смотреть видео

Полученные данные говорят о наличии определённого запаса пропускной способности наружной канализации, но он пригодится, если придётся принимать гостей.

Как правильно произвести расчеты

За основу берем стандартный показатель на одного человека – 200 литров воды в сутки. Умножаем эту цифру на число домочадцев. И получаем результаты нехитрых вычислений.

Информация, которой не стоит пренебрегать! При составлении схемы для сооружения сборного колодца, нужно, обязательно, учесть входящие в него сточные воды за трое суток. Это закон!

Теперь умножаем все три показателя, и у нас получится нужный объем котлована в литрах, которые переводим в кубы.

Самым рациональным вариантом считается сточный колодец, оборудованный железобетонными кольцами.

Специалисты высказывают мнение, что такой отстойник прослужит не менее ста лет. Вы спросите, на чем основаны такие утверждения?

На большом ресурсе прочности бетона, который применяется для изготовления этого сооружения.

Данный материал может противостоять продолжительным процессам распада и ферментации нечистот. Все это никак не влияет на его прочность.

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

Выбор места расположения очистительного сооружения

Когда проектируют септик, санитарную зону размещают так, чтобы в плодородную почву и источник питьевой воды не смогли проникать органические отходы. По этой причине нужно придерживаться соответствующих строительных норм, регламентирующих, как правильно сделать септик из колец или других стройматериалов.

Систему очистки стоков на загородном участке обустраивают с учетом положений:

• СНиПа 2.04.03.85 – в нем отражены правила возведения наружных канализационных объектов;
• СанПиН 2.2.1/2.1.1.1200-03 – в этом документе перечислены требования, которые следует выполнять при создании зон, считающихся экологически небезопасными.

Согласно этим нормам, чтобы не произошло намокание фундамента домовладения по причине аварийных протечек, септик необходимо размещать так, чтобы он находился ниже, чем жилое строение.

Также необходимо выяснить, где под поверхностью земли проходит газопроводная труба. Нужно, чтобы расстояние до нее составило минимум 5 метров. Но следует учитывать, что над местом, где планируется заглубление очистной конструкции, запрещается располагать транспортные средства, поскольку они своим весом способны разрушить все сооружение.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Схема в два колодца

Септик монтируется из двух резервуаров, сложенных из бетонных колец. Объем первого резервуара рассчитывается, отталкиваясь от данных, что разложение загрязнений в септике происходит в течение трех дней. Первый резервуар должен иметь объем, равный трехдневному объему стоков плюс 20% запаса.

Объем ж/б колец фиксирован для каждого типоразмера. Производителями указывается внутренний диаметр кольца высота и толщина стенки. Путем нехитрых расчётов получается количество требуемых колец для определенного объема стоков, притом результат увеличивают в большую сторону. Зная высоту кольца, можно вычислить глубину первого резервуара. Второй выбирается того же объема и с тем же количеством колец или на треть меньшим. Однако выравнивать колодцы предстоит по верхней границе.

Первый колодец располагается на расчетном удалении от дома и других важных объектов согласно санитарным нормам. Второй колодец располагается в непосредственной близости от первого на расстоянии не более метра притом еще дальше от дома.

Схема устройства в 2 колодца. Для увеличения, нажмите на картинку.

Для установки колодцев следует подготовить котлован прямоугольный, на оба резервуара сразу. Глубина выбирается на 15-30 см больше, чем высота колец.

На дне формируется подушка из песка толщиной 15-20см. Ее следует утрамбовать и смочить водой, для усадки.

Если нет возможности достать кольцо с дном, то на дно котлована укладывается плита, желательно общая на оба колодца. Подойдет ж/б плита для перекрытий толщиной 100 мм. Единая плита позволит установить колодцы без риска, что они со временем разойдутся или покосятся, что нарушит их связь. В противном случае конструкции необходимо будет обвязать металлическими поясами. В обязательном порядке плита укладывается строго в уровне.

Лучше всего подготовить котлован и подушку с плитой еще до покупки и транспортировки колец. Для их разгрузки потребуется применять подъемный кран, и лучше будет сразу устанавливать на свое место.

Кольца лучше выбирать с замком и стыковать их с использованием гидрофобного раствора или жидкого стекла. Все время проверяется строго вертикальное положение каждого кольца.

Верхним элементом должно быть кольцо с ревизионным люком, край колодца выступает над поверхностью почвы на 10-15 см. Люки смещены к краю и ориентируется в сторону ввода в первом резервуаре и в противоположную на втором.

К первому колодцу подводится канализационная труба от дома с обязательным уклоном 2-3 см на каждый метр. Прокладывать ее следует в траншее на песчаной подушке. Желательно ниже уровня промерзания грунта и с утеплением.

Для ввода в септик сверлится отверстие в бетонных кольцах большего диаметра, чем канализационная труба примерно на 10%. Со всех сторон ввод герметизируется жидкой резиной, избегая жесткой связки.

Оптимально точка ввода в септик располагается на глубине 60-70 см от уровня земли. Отступая от края ввода на 50 см, сверлится отверстие под связку между шахтами, диаметр трубы не меньший, чем на трассе между домом и септиком. Ответное отверстие на втором резервуаре делается на 1-2 см ниже. По верхнему краю резервуаров также пробиваются отверстия для вент канала, объединяющие обе камеры.

С противоположной стороны от связки между резервуарами в стенке второй шахты пробиваются отверстия для подключения фильтрующей дренажной системы. Это может быть третья шахта из бетонных колец, установленная на подушку из гравия и песка или сеть дренажных труб, расходящиеся в стороны от колодца и уложенные в глубокие траншеи на слой гравия толщиной не менее 60 см. Протяженность дренажных труб выбирается так, чтобы объем проходящей воды равнялся суточному объему стоков. Метр дренажной трубы способен распределить до 100 литров в день. Точное значение определяется исходя из типа грунта.

На вводе в первую шахту и на вывод в дренажную систему устанавливаются тройники. Нижний край опускается на 400 мм ниже точки ввода, а к верхнему должен быть доступ от ревизионного люка. Это необходимо для того, чтобы новые стоки попадали ниже образовавшейся корки в резервуаре из неперегнаиваемых остатков. Во втором резервуаре для того, чтобы в дренажную систему стекала наиболее чистая вода из средних слоев.

Дренаж или фильтрационные поля

Канализация без откачки и запаха предполагает наличие системы очистки. Эту роль выполняет дренажный колодец и фильтрационное поле.

Первый вариант можно использовать только в тех случаях, когда грунтовые воды залегают достаточно глубоко.

Если водоносный слой расположен близко к поверхности, то приходится обустраивать поле фильтрации. Оно представляет собой систему труб, которые находятся в верхнем слое грунта. Глубину прокладки выбирают с тем расчетом, чтобы до грунтовых вод было не меньше 1 метра.

Поле занимает несколько десятков квадратных метров. Фильтрующая поверхность у него гораздо больше, чем у колодца.

Обустройство поля фильтрации

Оборудовать дренажный колодец значительно легче, чем фильтрационное поле.

Важно! К системе предъявляются строгие санитарные требования. Необходимо таким образам расположить трубы, чтобы стоки не попадали в водозаборную систему. Обустройство поля фильтрации довольно трудозатратно

Сначала роют котлован или сеть траншей. На дно укладывают слой песчано-гравийной смеси. Сверху располагают геотекстиль, который пропускает жидкость, но задерживает мелкие фракции стоков. Затем насыпают подушку из щебня или гравия, на которую укладывают трубы. Для этих целей используют специальные дренажные трубы с отверстиями

Обустройство поля фильтрации довольно трудозатратно. Сначала роют котлован или сеть траншей. На дно укладывают слой песчано-гравийной смеси. Сверху располагают геотекстиль, который пропускает жидкость, но задерживает мелкие фракции стоков. Затем насыпают подушку из щебня или гравия, на которую укладывают трубы. Для этих целей используют специальные дренажные трубы с отверстиями.

Важно! Трубопровод должен иметь уклон (5-10 мм на 1 метр), иначе жидкость будет застаиваться. Система способна нормально функционировать около 7 лет. После этого срока трубы надо выкапывать и очищать, а фильтрующий слой из щебня и песка полностью менять

После этого срока трубы надо выкапывать и очищать, а фильтрующий слой из щебня и песка полностью менять

Система способна нормально функционировать около 7 лет. После этого срока трубы надо выкапывать и очищать, а фильтрующий слой из щебня и песка полностью менять.
