Устройство и монтаж выгребной ямы из бетонных колец своими руками

Этапы монтажа с полной гидроизоляцией

Какие инструменты понадобятся:

Две лопаты: совковая и штыковая.
Мастерок.
Лестница.
Ведра.
Уровень строительный.
Колышки для разметки.

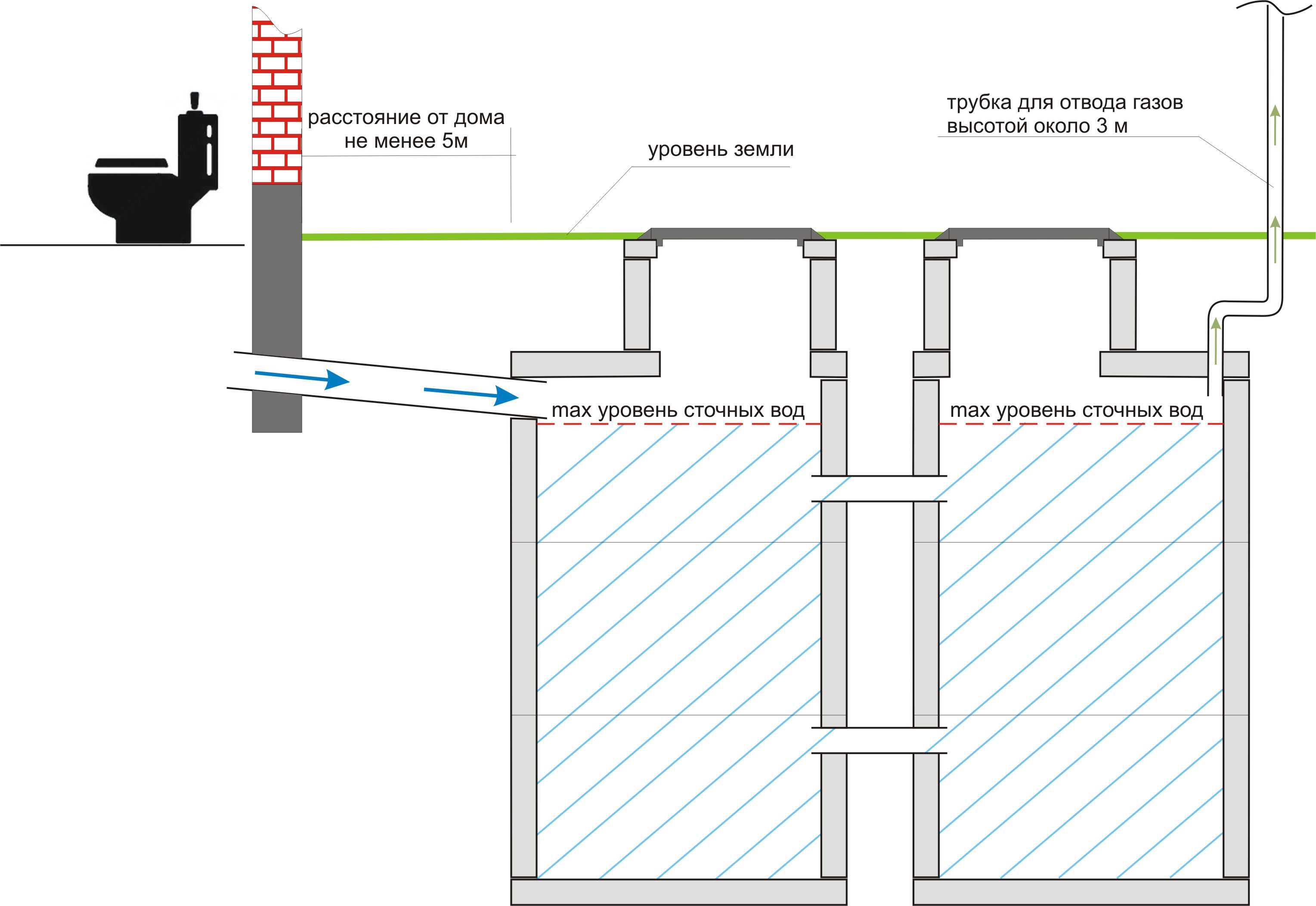

Схема устройства выгреба

Днище: цементная стяжка (готовая ж/б плита);
Ж/б плита для перекрытия;

Вентиляция выгребной ямы;
Ж/б опорное кольцо;
Ж/б кольца разного диаметра;
Деревянная крышка;
Чугунный (полипропиленовый) люк.

После проведения подготовительных манипуляций для обустройства выгреба и вычисления объема колодца, необходимо приобрести сами ж/б кольца. Покупка емкостей для выгребной ямы обойдется дешевле, как и сама установка. Для этого следует закопать резервуар на расстоянии десяти метров от дома и подвести сточные трубы, а под саму емкость смонтировать прокладку из песка и гравия.
Выгребная яма из бетонных колец: установка. Дно котлована выравнивается и покрывается железобетонной плитой или стяжкой. Желательно приобрести нижнее ж/б кольцо для ямы с уже отлитым днищем. Такая конструкция обеспечит идеальную гидроизоляцию, благодаря отсутствию швов.
На подготовленное дно устанавливаются ж/б кольца, скрепленные металлическими скобами. Между кольцами можно положить уплотнение из резины (просто применить использованные камеры от велосипедов).
Герметизацию стыков между кольцами проводят жидким стеклом с раствором цемента с внутренней и внешней стороны. Этим же раствором герметизируют всю поверхность ж/б колец.
Над верхним кольцом монтируется перекрытие. В перекрытии предусмотрен люк из чугуна или пенопропилена, который закрывается крышкой.
Далее проводится монтаж вентиляции выгребной ямы.

Монтаж второй емкости

Для повышения функциональности выгребной ямы устанавливают второй колодец. Функция этого накопительного резервуара — очистительная.

Второй резервуар тоже состоит из ж/б колец, но без бетонного днища: вместо него насыпается дренажный слой. На уровне 0,5 м. от почвы в обоих ж/б кольцах просверливаются отверстия для монтажа переливных труб.

В основной резервуар-накопитель дачной выгребной ямы помещаются специальные бактерии для переработки отходов. Эти микроорганизмы отлично превращают фекальные массы и бытовые отходы в техническую воду без запаха. Техническая вода по мере заполнения колодца перетекает во второй (дополнительный) резервуар, а оттуда уже проникает в грунт. Установка второго колодца позволяет реже вызывать очистительную ассенизаторскую технику, а значит, экономит средства.

Смотрим видео, этапы монтажа:

Выгребная яма на даче может представлять собой и установку системы из трех колодцев. Первый из них служит накопителем фекальных масс, второй — для стока использованной бытовой воды (стирка, уборка), а третий — очистительный. Первые два колодца герметизируются полностью, а третий устанавливается с дренажной системой для стока очищенной технической воды. Все три колодца соединяются между собой переливными трубами.

Утепление выгреба

Для предотвращения замерзания сточных отходов производится утепление выгребной ямы на дачном участке с помощью гидроизолированной минеральной ваты. Утепление проводится на уровне промерзания почвы.

Монтаж без гидроизоляции дна

Выгребную яму из бетонных колец можно установить без герметичного дна. Для этого на дне котлована делают дренаж, обеспечивающий хорошую впитываемость сточных отходов. Помните, что отсутствие герметичности может привести к заражению подземных вод, поэтому заранее определите глубину их залегания. Уровень протекания грунтовых вод — не выше трех метров от поверхности.

Схема работ без дренажа

Дренажная система для днища котлована состоит из нескольких слоев:

Слой песка;
Термосклеенный геотекстиль;
Слой щебня;
Термосклеенный геотекстиль.

Геотекстиль обеспечивает качественную пропускную способность песка и щебня, предохраняя их от заиливания.

Такая выгребная яма из бетонных колец хорошо справляется с утилизацией стоков. Не спутайте термосклеенный геотекстиль с иглопробивным: он препятствует поглощению грунтом воды после загрязнения.

Советы по использованию

Цены емкостей для выгребных ям из пластика не всех устраивают. Если вы правильно установили выгребную яму из бетона, никакого запаха на территории вашего участка не будет. Теперь нужно правильно пользоваться очистной системой, чтобы избежать неприятностей.

Вовремя вызывайте ассенизаторскую машину при заполнении септика.
Уровень заполнения выгребных ям из бетонных колец можно проверять с помощью деревянного шеста.
Для ускорения переработки фекальных масс и увеличения дренажных свойств колодца используйте био препараты.
Проводите замену или очищение фильтрационного септика раз в 7 — 10 лет для повышения очищающих свойств.

Принцип действия

Отходы человеческой жизнедеятельности, проходящие сквозь сифоны и наклонные канализационные трубы, попадают в первый отсек. Внутри него они делятся на две фракции, легкую и тяжелую. В ходе процессов брожения и окисления, проходящих в середине устройства, фекальные воды частично нейтрализуются, снижая степень своей опасности для окружающей среды.

Длительное использование приводит к росту уровня жидкости в первом отсеке камеры. Тяжелая фракция оседает на дно, жидкость доходит до переливного отверстия, что расположено выше точки приема, и попадает в следующую емкость. Вторая камера оснащена фильтрующим дном, задерживающим остаточные твердые частицы. Когда емкости наполняются, их очищают посредством откачки специальной машиной. Средний срок наполнения резервуаров составляет около двух месяцев.

Рекомендации: как сэкономить на строительстве

Когда монтируется самодельный септик и нет возможности или желания привлекать спецтехнику, бригаду, можно поступить так: извлекать почву по мере опускания кольца в котлован. Кольцо при воздействии собственного веса погружается в яму, а мастер просто подкапывает грунт. Тогда дно бетонируют после и только внутри емкости.

В таком случае сделать качественную гидро- и теплоизоляцию снаружи невозможно. Да и конструкция получается менее надежной, но, все же, этот метод имеет право на существование.

Пытаясь удешевить обустройство септика для загородного дома, можно сделать конструкцию в виде треугольника, что сэкономит площадь и уменьшит масштабы земляных работ. Но тут стоит учитывать, что ревизионный вход в системе будет единый для всех колец, поэтому переливы располагаются за пределами зоны его доступности.

Проектирование будущей постройки и расчеты количества материала

Ниже мы поэтапно и подробно рассмотрим все моменты, начиная от выбора места под котлован, и подбора нужного количества колец из бетона, определим оптимальный их диаметр исходя из потребностей.

Смотреть видео

➁СЕПТИК из бетонных колец СВОИМИ РУКАМИ ⓉⓊⓉⓈⓉⓇⓞⓘⓚⒶ

Какие другие материалы и инструменты нам понадобиться на разных этапах самостоятельной постройки выгреба.

Местоположение котлована

Если вы хотите сделать монтаж качественной выгребной ямы из бетонных колец, которая прослужит много лет, необходимо правильно подобрать место ее расположения.

Так, между ямой и точками, в которых располагаются источники питьевой жидкости, расстояние не менее 20 метров. Между жилыми зданиями и канализацией – 15 метров, от нежилых – 10. Оптимальное расстояние между ямой и забором и дорогой — не менее 1-2 метров. Чтобы не возникли проблемы с соседями, следует отступить от их участка на 4 метра.

Трудно ответить точно, на каком уровне земли должна располагаться выгребная яма. Если построить ее в самой низкой точке – возрастает риск попадания отходов в подземные воды. С другой стороны, высокая точка локализации резервуара осложняет постройку надежного трубопровода.

Расчет объема емкости

Данный процесс требует точно установить размеры и объем емкости — придется сделать несколько вычислений. Если в жилом помещении имеется санузел и техника, потребляющая воду, то в день на одного жильца приходится около 150-200 литров сточных вод.

Так, если в доме проживает семья из трех человек, то в день в емкость попадает примерно 450-600 литров, в итоге выйдет 1,35-1,8 м3. Это самый меньший объем из возможных.

Также можно ориентироваться на то, как часто приезжает машина ассенизаторов. Возьмем в качестве примера ту же небольшую семью. Если ассенизаторы приезжают к ним каждую неделю, то получается следующая формула: 150 л (объем сточных вод)* 3 (количество людей) * 7 (дни) = 3,15 м3.

Предлагаем Вам воспользоваться онлайн калькулятором для расчета объема емкости для канализационных сточных вод.

Как правильно подобрать бетонные кольца

Размер бетонных колец сильно влияет на объем выгребной ямы. Стандартные размеры кольца – высота 0,89 метров и 1 метр в диаметре. Такой вариант производится почти всеми заводами железобетонных изделий. Для дома, в котором проживает от 1-го до 3-х человек достаточно купить три бетонных кольца, а также понадобятся горловина и днище.

Многие заводы производят полный комплект деталей, необходимых для постройки. В него входит нижняя часть с днищем, 1-5 бетонных колец типового размера, зауженная горловина и верхняя плита с дырой под крышку. Сама крышка покупается отдельно.

Если вас не устраивают стандартные размеры, можете приобрести кольца большего диаметра.

Материалы

Бетонные кольца – это не единственное, что потребуется для строительства выгребной ямы. Также стоит запастись такими строительными материалами, как:

скобы, чтобы скрепить элементы;
герметик для швов;
жидкий битум или любое другое средство, позволяющее обеспечить герметичность колодца с обеих сторон;
цемент для повышения прочности засыпки;
засыпка для выравнивающего и очистительного слоя.

Для сбора лишнего грунта понадобятся ведра, лопаты и лебедки. Также желательно заранее договориться об аренде грузового автомобиля для доставки бетонных колец. Кроме того, может понадобиться спецтехника с манипулятором, если на дачном участке не имеется лебедки. Такая работа не предназначена для одного человека, поэтому если есть возможность, попросите близких или друзей о помощи. В крайнем случае, можно воспользоваться услугами бригады строителей.

Строительство выгребной ямы из бетонных колец

После выбора места расположения ямы на участке и определения необходимого объёма, приступают к её строительству. Состав и порядок выполнения работ:

Рекомендуется устраивать отстойники из двух резервуаров. Поэтому рядом выкапываются два котлована.
Разработка грунта в котлованах глубиной до 3-х м. Для удобства проведения работ по теплоизоляции и гидроизоляции отстойников, размеры котлованов с каждой стороны должны превышать наружный диаметр колец на 10 см.
Для первого резервуара применяется нижнее изделие с днищем, при его отсутствии, можно выполнить заливку дна на месте по предварительно устроенной песчано-гравийной подушке толщиной 10 см.
Во второй котлован нижнее изделие без дна устанавливается непосредственно на гравийно-щебёночную подушку, устроенную по выровненному грунту.
Изделия рекомендуется использовать с замковым соединением. Дальнейший монтаж выполняется при помощи крана с закладкой резиновых прокладок в швы. Для обеспечения качественной гидроизоляции выгребной ямы стыки нужно дополнительно заделать цементным раствором с жидким стеклом, а вся внутренняя и внешняя поверхность обмазывается горячей битумной мастикой на 2 слоя. В резервуаре без дна герметизация не важна, а в первом выполняется особенно тщательно.
Пробивка перфоратором отверстий в верхних элементах, установка переливной трубы и присоединение подводящей канализации с герметизацией отверстий. Подводящая канализационная труба прокладывается в траншее минимальной глубиной 80-т см и с уклоном для движения стоков самотёком. При необходимости выполняется утепление труб. Для проверки работоспособности системы выполняется заливка воды в трубы.
Установка железобетонных плит перекрытия с люками и вентиляционной системы из 2-х труб диаметрами сто мм. Трубы рекомендуется выпускать с земли на высоту до 3-х м, минимально 70 см.
Засыпка котлованов землёй. Перекрытие утепляется и тоже засыпается с обеспечением доступа к люкам.

На этом монтаж считается законченным.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Место установки

Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов. Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

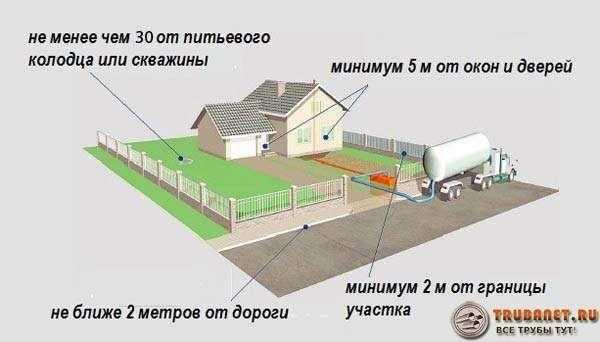

На фото схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет:

до входной двери дома и до любого из окон – не менее 5 метров,
до источника питьевой воды – не менее 30 м,
до плодовых деревьев и огорода – не менее 5 метров.

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

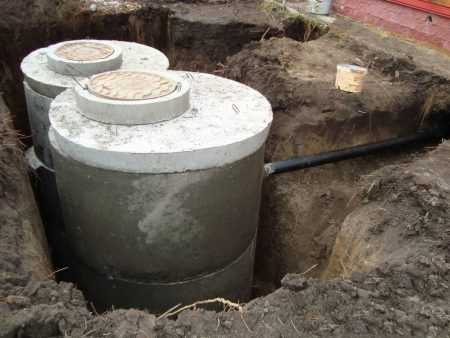

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

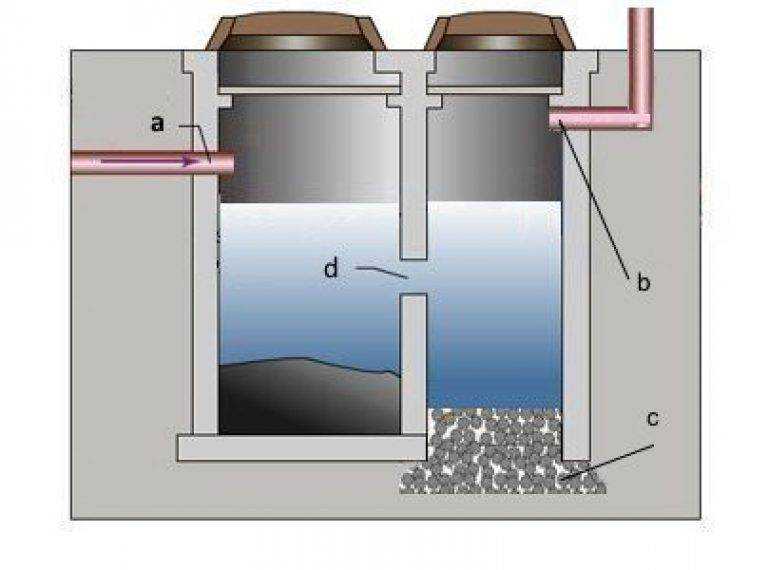

Принцип работы выгребной ямы из бетонных колец

Двухкамерная конструкция работает по следующим принципам:

Стоки из дома по трубопроводу поступают в первую (приемную камеру).
Здесь они проходят процесс отстаивания, в результате которого тяжелые включения оседают вниз, а имеющие легкий вес (например, жир) всплывают наверх.
Внизу камеры, где накапливаются твердые отходы, происходят естественные процессы брожения и разложения, в результате которых отходы становятся менее вредными для окружающей среды.
По мере накопления содержимого камеры, отстоянная жидкость поднимается до уровня, на котором расположено переливное отверстие. Таким образом, во вторую камеру попадает относительно чистая вода, из которой удалена основная часть загрязнений.
Вторая камера оснащается фильтрующим дном и стенками, то есть поступающая жидкость будет постепенно проникать в грунт.
Периодически первую камеру ямы будет необходимо очищать от накопившегося твердого осадка.

Правила эксплуатации ямы из бетонных колец

Чтобы самостоятельно сделанная выгребная яма прослужила как можно дольше, необходимо придерживаться основных правил эксплуатации:

Регулярная откачка. Выкачивать отходы нужно всегда. Лучше делать это с определенной периодичностью, например, раз в 2 недели. Не нужно ждать, пока резервуар заполнится.
Вентиляция. Вентиляционный стояк можно сделать из обычной пластиковой или стальной трубы.
Использование бактерий. Они ускоряют процесс разложения стоков и борются с неприятными запахами.

С бактериями работать нужно лишь после изучения инструкции, в защитных перчатках и очках.

Обустроить яму из бетонных колец своими руками можно всего за несколько дней. Это отличное решение для дачи или частного дома, которое позволяет сэкономить деньги и организовать качественную канализационную систему с утилизацией сточных отходов.

Оцените эту статью

Монтаж

Обустройство выгребных ям из бетонных колец однотипно.

Требуется вырыть котлован глубиной и шириной в соответствии с количеством колец и их диаметром. Диаметр котлована должен быть больше колец на 50 см.
Так же выкапывается ров под канализационную трубу.
Для ямы с дренажным дном, сначала обустраивается дно. Создается насыть из песка и гравия не менее 1 метра.
В верхнем кольце делается отверстие под канализационную трубу, устанавливается патрубок, для последующего соединения.
Кольца опускаются в котлован. Швы обрабатываются герметиком.
Подсоединяется канализационная труба.
Дно готовой ямы еще раз засыпается дренажом.
Конструкция закрывается крышкой.
Оставшееся пространство вокруг шахты на 60-70 см засыпается дренажом, остальное почвой.

Яма с дном

Монтаж отличается только тем, что здесь отсутствует дренаж.

Комбинированный септик — септик из бетонных колец своими руками.

Данное сооружение может состоять из двух или более ям. Все зависит от желания и возможностей.

Ямы для отстоя жидкости всегда устанавливаются с дном.

Первая яма для отстоя устанавливается на самой высокой точке, последующие обустраиваются по направлению к низкой точке участка.

Есть еще один вариант обустройства выгребной ямы из бетонных колец.

Монтаж таких септиков более сложный и более дорогостоящий.

Бетонные кольца

Для обустройства выгребной ямы рекомендуется применять железобетонные кольца. Они обладают повышенной прочностью.

Все изделия выпускаются в соответствии с ГОСТом 8020-90

наименование	Объем (м3)	Размер (мм)
высота	Внутренний диаметр	Внешний диаметр
КС-10.9	0,71	890	1000	1160
КС-15,9	1,59	890	1500	1680
КС-20,9	2,83	890	2000	2200

Дно, крышку с люком так же можно приобрести у производителя.

Как правильно рассчитать объем выгребной ямы.

Объем для септика высчитывается исходя из количества постоянно проживающих человек в доле и среднего количества потребляемой жидкости.

По статистике один человек в сутки потребляет до 200 литров воды.

Выбор ямы

Что бы правильно выбрать и обустроить яму следует следовать следующим пунктам:

Количество постоянно проживающих человек (объем)
Место расположения (5 м от дома, 30 от источника воды)
Подъезд для ассенизаторской техники

Яма с дренажным дном обустраивается для маленьких домиков, чаще всего летних на даче.

Выгребная яма с дном рассчитана не более чем на постоянное проживание 2-3 человек.

Септик состоящий из нескольких камер может обслуживать жилище с круглогодичным проживанием до 6 жильцов.

Канализационная яма из бочки

Это отличный вариант обустройства стоков вод своими руками с естественной чисткой выгребной канализации при небольших количествах стоков (до 1 куб. м.).

Подготовка бочки:

используем 200 литровую бочку, лучше всего из материала, который не подвергается коррозии, делаем в стенке в шахматном порядке отверстия для дренажа дрелью или болгаркой. Отверстия желательно проделывать с дистанцией 15-25 сантиметров;
герметично крепим ко дну бочки патрубок для подсоединения сливной трубы. Чтобы обеспечить герметизации можно пользоваться силиконовыми герметиками. Обрабатываем участок подсоединения патрубка мастикой;
оборачиваем бочку геотекстилем и прочно крепим его бечевкой. Это нужно для обеспечения защиты емкости от попадания в ее конструкцию земли и иных сторонних частиц при сохранении нормального дренажа.

делаем траншею и прокладываем трубы канализации, непременно с уклоном;
подготавливаем котлован глубиной и размером чуть выше глубины бочки;
вниз котлована засыпаем гравий или щебенку слоем 20 см;
на данную подушку ставим бочку и подсоединяем трубу слива;
образовавшееся пространство между стенами ямы и емкостью заполняем гравием или щебенкой;
присоединяем трубу канализации к установленному патрубку.

Теперь канализационная яма для вашей бани готова. Также можно своими руками изготовить сливную яму для туалета.

Обустройство фильтра

Второй колодец делается по аналогичной методике. Разница заключается в проведении заключительного этапа на его дне и в глубине закапывания. Уровень погружения второй шахты должна быть на 100-150 см ниже первой. Этот необходимо для создания перепада, обеспечивающего эффективный перелив отстоявшейся жидкости.

Последовательность оборудования фильтра следующая:

В грунте бурятся отверстия. В них вставляются перфорированные трубы, обмотанные геотекстильной тканью. Данное решение позволяет избавиться от горизонтальных полей фильтрации, под которые требуется большая площадь.
На дно засыпается слой крупного морского песка толщиной 20-30 см. Использовать речной песок не рекомендуется, так как он быстро забивается и перестает пропускать воду.
Добавляется щебень. Фракции берутся средние, мелкие и крупные. На стенках камней задерживается большинство органических веществ.

Чтобы добиться высокого уровня очистки, следует создавать слой фильтрации высотой не менее 80 см.

Определение необходимого количества бетонных изделий

Чтобы определить их количество для сливной ямы, необходимо посчитать сначала объем одного элемента. Для этого используют формулу: V = 3,14D2H/4 (D – внутренний диаметр, Н – высота). Разделив общий объем выгребной ямы на объем одного кольца, можно узнать необходимое количество колец.

Технические параметры и размеры бетонных колец для септика должны соответствовать ГОСТ 8020-90. Поэтому при расчете объема можно воспользоваться уже готовыми результатами, представленными в таблице.

Объем бетонных колец:

Обозначение	Внутренний диаметр, мм	Наружный диаметр, мм	Высота, мм	Объем, м3
КС-10-9	1000	1160	890	0,71
КС-15-9	1500	1680	890	1,59
КС-20-9	2000	2200	890	2,83

Обычно для дома, в котором проживает 3-4 человека, требуется 5 колец КС-10-9. С их помощью можно создать выгребную яму объемом 3,5 м3. Если необходима сливная яма своими руками большего объема, то надо взять или большее количество колец, или выбрать кольца с большим внутренним диаметром. Рассчитав, какого объема будет выгребная яма из бетонных колец, чертежи для ее монтажа можно сделать самостоятельно или найти в специальной литературе.

Обозначение кольца расшифровывается следующим образом: КС- кольцо стеновое, первая цифра – внутренний диаметр кольца, а вторая – высота в дециметрах

Использование бетонных колец для канализации частного дома очень выгодно экономически. Выгребная емкость из бетонных колец цена будет всегда меньше любого другого варианта с применением бетона. Это обусловлено тем, что кольца, изготовленные промышленным способом, имеют толщину стенок 7-10 см, а при использовании бетонных блоков или «монолита» этот параметр составляет 20-40 см. Следовательно, для колец используется намного меньше бетона, что делает их дешевле.

Особенности проектирования вентиляции сточной ямы

При самостоятельном выполнении работ первое, что следует рассчитать — это диаметр вентиляционной трубы и воздушного окна

. По требованиям санитарных норм, воздухообмен при вентиляции сливной ямы должен происходить со скоростью не менее 80 м3/час. Обеспечить такой уровень можно при использовании труб диаметром 110 мм и более. Для подбора диаметра существуют специальные формулы, а для определения длины воздуховодов — таблицы. Все рассчитанные показатели нужно округлять в сторону большего значения.

Определяя высоту трубы для отвода газов из выгреба, следует принять во внимание несколько правил:

Высота воздуховода сточного резервуара должна совпадать по длине с фановой трубой

Если это условие нарушено из-за разного давления засасывающих потоков, запахи из емкости могут проникнуть в жилье.
При наличии печи в доме важно располагать дымоход и трубу вентиляции на одинаковом уровне. В противном случае дым может попадать в яму, препятствуя процессу брожения в ней отходов.
Если фановой трубы нет, воздуховод следует поднимать выше крыши не менее чем на 1 м. При монтаже нужно учитывать ветровые условия региона

Если штормы в нем наблюдаются часто, отвод надо дополнительно укрепить.

При монтаже нужно учитывать ветровые условия региона. Если штормы в нем наблюдаются часто, отвод надо дополнительно укрепить.

Проведение расчетов

Рассчитать требуемый объем резервуаров можно на примере семьи, состоящей их четырех человек. В среднем на жизнедеятельность каждого из них расходуется 200 л воды в сутки, что составляет суммарный объем 0,8 м³. Если в доме гостят друзья или родственники, то общий сброс может достичь 1,5 м³. При проектировании закладывается показатель, равный трем суточным объемам стоков. То есть, необходимо заложить колодец емкостью 4,5-5,0 м³.

Далее следует определиться с кольцами. Их условная емкость рассчитывается по простой математической формуле путем умножения квадрата внутреннего радиуса на 3,14.

В результате получаем такие данные для стандартных труб высотой 90 см со следующим сечением:

100 см — 0,7 м³;
150 см — 1,4 м³;
100 см — 2,8 м³.

Таким образом, потребность в кольцах только для сбора жидкости будет следующая:

100 см — 7 шт;
150 см — 4 шт;
100 см — 2 шт.

Это только потребность в ЖБИ для строительства первого резервуара.

Для возведения фильтрующего колодца потребуется на 1 кольцо больше. Нижнее изделие будет использоваться для засыпки щебня и песка. Именно столько нужно этих материалов, чтобы обеспечить качественную очистку стоков.

Кольца – особенности материала

КС-10,9 – данная маркировка говорит о том, что диаметр кольца – метр, а высота – 0,9 метра, а умножив данные цифры, получим объём – 0,71 метр кубический;
КС-15,9 – диаметр 1,5 м., высота – 0,9 м., а объём – 1,59 метр кубический.

Отверстия для трубопровода канализации необходимо проделывать перфоратором. Покупая кольца также нужно сразу приобрести перекрытие, который плотно можно будет накрыть яму.

Выбираем кольца

На сегодняшний день данный сегмент рынка переполнен, и производители предлагают широкое разнообразие видов. Общее отличие между ними – это размер диаметра, который варьируется от 0,7 метра до 2,5 м. Наиболее оптимальным вариантом есть диаметр 1 метр при такой же высоте кольца.

Если у вас небольшого размера дом, то в среднем вам понадобится объём ямы 5 кубических метров – это 5 колец. Чтоб увеличить этот показатель, нужно взять больше бетонных кругов, чем планировалось. Существует также деление данных материалов по особенностям конструкции. На сегодняшний день выделяю два типа по этому критерию:

Плоские;
С наличием замка.

Первый вид, представляет собой кольца с плоскими ободками, а второй – имеет в составляющих гребень, который обеспечивает замковое соединение. Также устройство с замком характеризуется комфортом и герметичностью.

Очистное переливное сооружение с тремя камерами

Когда участок имеет большую площадь, лучше выполнить строительство выгребной ямы, схема которой предполагает устройство 3-х резервуаров. Все емкости такой конструкции соединяются переливными трубами. Отсеки трехкамерной выгребной ямы можно расположить на расстоянии 700 мм друг от друга. Для строительства такого сооружения рекомендуется использовать бетонные кольца диаметром минимум 1 м.

Две первые камеры выполняются полностью герметичными, а последний резервуар создается с фильтрующим дном и водопроницаемыми стенами. Часто совместно с выгребной ямой из трех отсеков осуществляется строительство поля фильтрации. Оно соединяется с очистным сооружением при помощи дрен. Они представляют собой трубы с отверстиями, через которые происходит выпуск доочищенной жидкости.

Дрены разрешено монтировать в осадочной несвязанной почве с разнородной плотностью. Лучше всего, если в грунте будут отсутствовать прослойки суглинка. Прокладываются дрены ниже точки промерзания почвы. Трубы с отверстиями необходимо укутать геотекстильным материалом и засыпать песком, перемешанным с гравием.
