Как классифицируются электроинструменты по способу защиты от поражения электрическим током

Стойкость изоляции при перегреве

Классы электрифицированного инструмента по типу зашиты от поражений электрическим током.

Одним из параметров электрооборудования является класс изоляции. Он показывает предельный уровень повышения температуры электродвигателя, при котором тот или иной вид изолирующего материала может еще оставаться в безопасности. Данный показатель обозначается латинской буквой, которой соответствует предельно допустимое значение температуры движущихся частей механизма при температуре окружающей среды 40С.

Наименее устойчивыми к нагреву являются волокна целлюлозы, натурального шелка, хлопка. Им соответствует класс Y и предельно допустимая температура 90С. Те же материалы, но пропитанные диэлектриком, соответствуют классу A и температуре 105С. Чтобы обеспечить безопасность обмотки при температуре 120С (класс E), используют искусственно полученные органические пленки и смолы, а также их сочетание с другими материалами.

Следующих классов стойкости к нагреву – B, F и H, которым соответствуют значения температуры 130, 155и 180С, можно добиться при помощи таких материалов, как слюда, асбест, стекловолокно. В первом случае в качестве пропитки или связующего элемента используются органические составы. Во втором – применяются синтетические связующие, которые могут соответствовать данному уровню устойчивости к нагреву. В третьем случае это кремнийорганические пропитки, связующие и эластомеры в сочетании с основным материалом. Чтобы получить класс изоляции C, при котором покрытие выдерживает температуру свыше 180С, используют слюду, стекло, кварц, керамику или их сочетание. В качестве связующих можно применять неорганические, элементоорганические составы или вовсе исключить их использование.

Нельзя не упомянуть еще одну классификацию, рассчитанную главным образом на покупателей. Как известно, электроинструмент бывает бытовым и профессиональным. Если выбирать среди изделий известных фирм, дорожащих своей деловой репутацией, отличие, в первую очередь, наблюдается в цене, но никак не в качестве. Просто инструмент профессиональный рассчитан на продолжительную работу, а изделия для бытового использования должны остывать по 10-15 минут после каждых 15-20 минут работы.

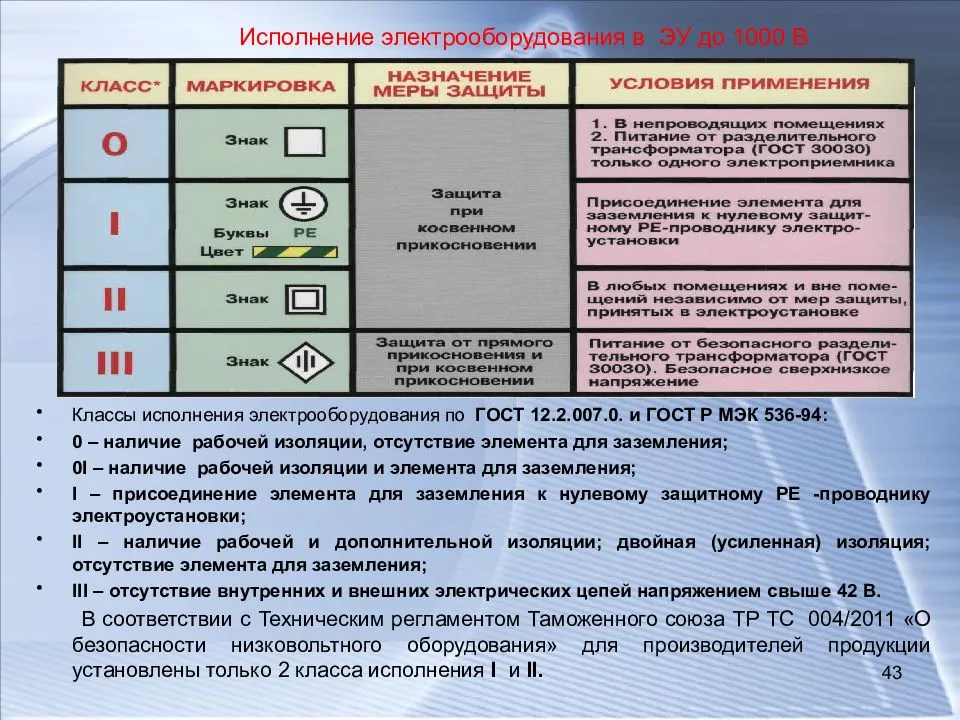

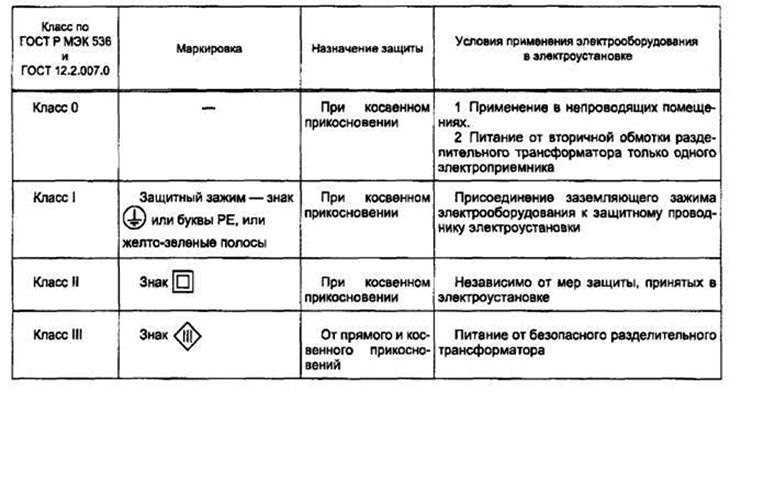

Перечень классов защиты [ править | править код ]

Обозначение класса защиты	Особенности конструкции оборудования	Условия применения оборудования	Пример
	Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление не предусмотрено. Индикации наличия на корпусе или органах управления опасного напряжения нет.	Допускается применение только в помещениях без повышенной электрической опасности (сухое помещение без токопроводящих полов и стен, без заземлённых металлических частей), а также в огороженных электрокамерах или помещениях, куда исключён доступ случайных лиц. Международная электротехническая комиссия рекомендует прекратить выпуск приборов класса защиты 0. Однако, согласно п. 6.1.14. ПУЭ использование светильников с классом защиты 0 в помещениях с категорийностью «Опасное» и «Особо опасное» допускается при условии соблюдения ряда требований, указанных в действующем ПУЭ. По возможности следует такие приборы выводить из эксплуатации.	Почти все электрические приборы в металлическом корпусе, не имеющем заземления; электроплитки и нагреватели с открытой спиралью; потолочные люстры. Большинство электроприборов, выпущенных в СССР имели класс защиты
00	То же, но имеется индикация наличия на корпусе опасного напряжения.	То же, что и для класса 0. Допустима эксплуатация в условиях повышенной электрической опасности (сырые помещения и вне помещения) только специально обученным персоналом при наличии средств индивидуальной защиты.	Передвижные электроагрегаты (бензиновые электростанции).
000	То же, но имеется устройство автоматического защитного отключения прибора в течение не более 0,08 с при наличии разности токов в питающих проводах более 30 мА.	Допускается применение в условиях повышенной электрической опасности любыми лицами. Средства индивидуальной защиты обязательны.
0I	Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление металлических нетоковедущих частей обеспечивается присоединением специального провода к контуру заземления или непосредственным механическим контактом электрооборудования и контура заземления. Место присоединения контура заземления обозначается символом	Стационарная установка, небольшие перемещения в пределах длины заземляющего провода, электроустановки, движущиеся по рельсам. Эксплуатация без заземления запрещена.	Станки, распределительные щиты, трансформаторные подстанции, подъёмные краны на рельсовых путях, трамвай, электровоз.
I	Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом.	При наличии заземления применение не ограничивается (если иное не оговорено руководством по эксплуатации). Без заземления — аналогично классу 0.	Компьютер, микроволновая печь, стиральная машина.
I+	Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. Имеется устройство защитного отключения.	При наличии заземления применение не ограничивается. Без заземления — аналогично классу 000.
II	Наличие двойной или усиленной изоляции. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта.	Не ограничивается, за исключением условий повышенной влажности (свыше 85 %) для приборов с классом защиты менее IP65. При наличии неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода) с применением хотя бы одного электрозащитного средства или без применения электрозащитных средств при подключении через УЗО или при питании только одного электроприемника от отдельного источника. Приборы обозначаются символом из двух вложенных квадратов.	Пылесос, телевизор, электродрель, фен, герметичный уличный светильник, троллейбус.

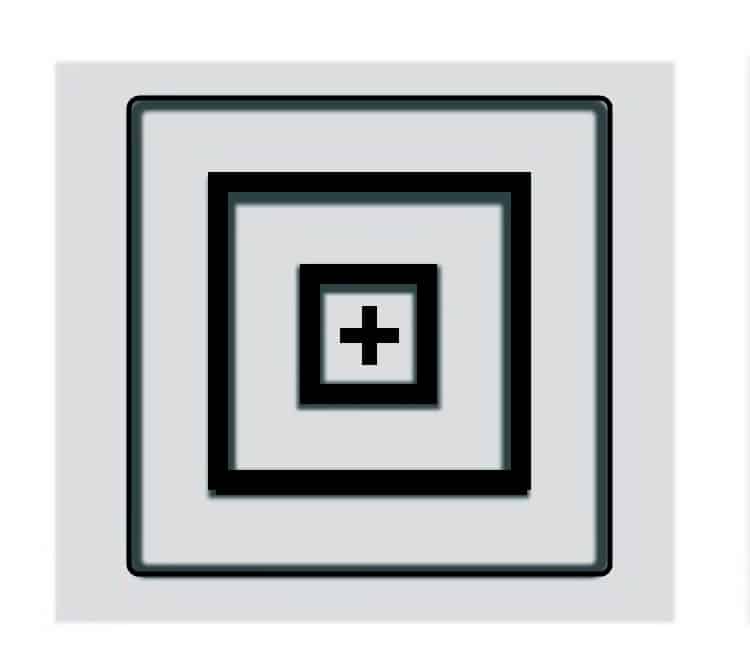

II+	Наличие двойной или усиленной изоляции и устройства защитного отключения. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта.	Не ограничивается Приборы обозначаются символом из двух вложенных квадратов со знаком + в малом квадрате.
III	Нет электрических цепей с напряжением свыше 42В постоянного тока или 36В переменного тока.	Не ограничивается. Приборы обозначаются символом	Все приборы с питанием от батарей, не имеющие высоковольтных цепей (приёмники, портативные проигрыватели, часы, фонари). Приборы с внешним блоком питания (сканеры, ноутбуки). Для последних безопасность определяется качеством и степенью защиты блока питания.

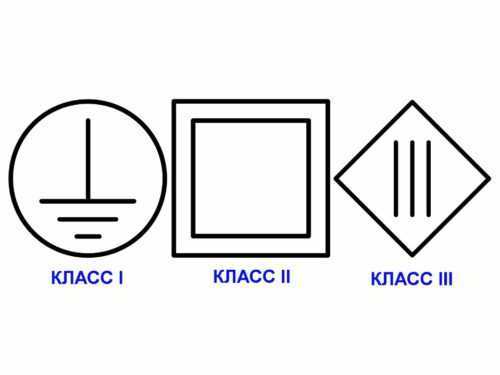

Маркировка электроинструмента

Какую маркировку должен иметь электроинструмент:

• Первый класс — три горизонтально расположенные линии и одна вертикальная, что располагается выше. Обозначения обведены кругом. Есть изоляция и зануление, а также шнур для подключения к электросети.
• Второй класс электроинструмента — два квадрата (маленький внутри большого). Отсутствует заземление, но есть усиленная изоляция компонентов, к которым человек может притронуться во время работы.
• Третий класс — ромб с тройкой вертикальных линий. Отсутствует заземление, оборудование работает от 42 В (самый электробезопасный электроинструмент относится именно к этому классу).

Маркировки на инструментах играют важную роль Маркировка несложная, и ее легко запомнить.

Классы защиты

Категории созданы с зависимостью от параметров конкретного устройства и зоны использования.

Электробезопасность

Для работы должны быть организованы специальные условия.

Как классифицируются электроинструменты по способу защиты от поражения электрическим током — нормы помещений:

• Низкая степень опасности — зона, где температура воздуха не поднимается выше 30 градусов. При этом нет частиц хим элементов.
• Помещения, где нет осуществления одного из условий.
• Объекты, где повышенная влажность и температура воздуха поднимается свыше 35 градусов.

Классификация по мощности

Характеристика указывает на то, сколько по времени может без перерыва функционировать инструмент:

• Industrial. Это переносной инструмент, который функционирует 15 часов. Данные по электробезопасности очень низкие.
• Heavy Duty. Аналогично, но внутрь не попадет вода и пыль.
• Profesional — самые высокие требования по безопасности.

Для бытового использования необходимо приобретать инструменты из разновидности «Хобби» (от лат. Hobby). Они работают без подзарядки примерно 30 минут, и обладают высоким уровнем безопасности.

Как классифицируют по применению

• Инструмент для создания отверстий.
• Полировка.
• Распил материалов.

Отдельный тип — для вспомогательного инструмента.

По методу работы

В этой категории только два вида:

• Аккумуляторные изделия, также называемые ручным инструментом.
• Стационарные инструменты, которые работают от сети.

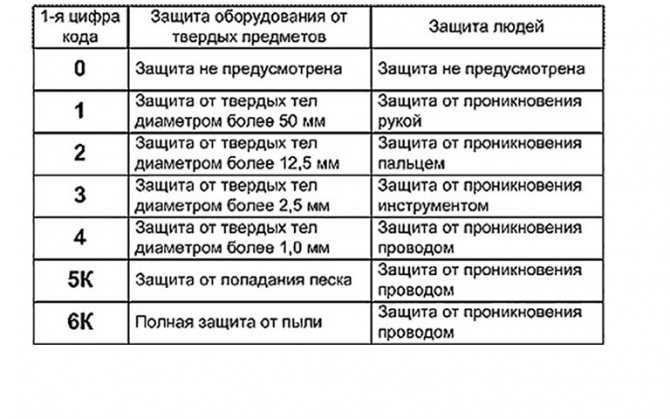

Проникновение внутрь корпуса различных предметов

Классификация электроинструмента учитывает также прикосновения мастера во время работы:

• 0 — защита не требуется.
• 1 — защита от твердых предметов диаметром свыше 50 мм и нет возможности проникнуть внутрь руками.
• 2 — диаметр 12,5 мм и защита от проникновения пальцами.
• 3 — диаметр 2,5 мм и защита от проникновения разных инструментов.
• 4 — диаметр 1,0 мм и защита от попадания внутрь проводов.
• 5К — полная изоляция от песка и проводов.
• 6К — изоляция от пыли и проводов.

Пункты важны для изучения, поскольку показывают, где именно можно использовать конкретный прибор.

Классификация по степени безопасности

• «0» — номинальное напряжение, обязательно присутствует изоляция.
• «01» — в наличии качественная изоляция и заземление.
• «02» — дополнительная изоляция (двойная) в тех местах, где возможно соприкосновение.
• «03» — инструменты с алой мощностью (45 В).

Как классифицируют устойчивость к нагреву

Обозначения ведут латинскими буквами:

• Y — очень низкий показатель (обмотка из шелка или целлюлозы).
• А — предел 105 °С (та же обмотка, но с обработкой).
• Е — 120 °С (обмотка из смолы).
• C — 180 °С (обмотка выполнена из прочных материалов, среди которых керамика, слюда, стекло).

Группы применяют ко всем инструментам.

Стойкость изоляции при перегреве

Очень важный и серьезный параметр, так как именно он характеризует температуру, которую выдерживает электродвигатель при работе. К нагреву хуже всего устойчива целлюлоза и шёлк.

Переносные устройства

В этой категории имеются следующие виды:

• Нулевая — без заземления.
• Первая — с заземлением.
• Вторая — имеет высокий уровень изоляции.

К последней категории относятся инструменты с небольшим напряжением.

Список классов защиты

Классификация производится с учетом подгрупп, поэтому список классов будет несколько длиннее.

Как уже упоминалось, для данного класса характерно наличие только рабочей изоляции от переменного или постоянного тока. Заземляющего контакта на случай утечки токов не предусмотрено. Оборудование данного класса допускается устанавливать только в сухих помещениях. Согласно рекомендации IEC (международной электрической комиссии), от использования оборудования класса 0, следует отказаться.

Это связано с тем, что при повреждениях изоляции на нетоковедущих частях оборудования может образоваться опасное для жизни высокое напряжение. Соответственно, угроза поражения электротоком увеличивается в сырых помещениях.

В качестве примера такого оборудования можно привести любой электроприбор, изготовленный в металлическом корпусе, неподключенном к заземлению.

От предыдущего вида данная классификация отличается наличием предупреждающего знака на токопроводящем корпусе. Электрооборудование класса 00 допускается использовать в опасных помещениях, например, с повышенной влажностью. При этом технический персонал должен быть обеспечен резиновыми перчатками, ботами и ковриками и пройти инструктаж по применению средств индивидуальной защиты (далее СИЗ).

В качестве примера оборудования класса «00» можно привести переносной бензиновый электрогенератор.

Отличие от двух предыдущих классов заключается в подключении линии через УЗО. При этом величина дифференциального тока должна быть не более 30,0 мА, а скорость срабатывания, не превышать 80,0 мс. При наличии СИЗ электрооборудование данного класса может эксплуатироваться в помещениях, относящихся к категории повышенной электроопасности.

Токоведущие части изолированы, но при этом на металлических элементах конструкции изоляция отсутствует. Защита реализована путем электрического или механического контакта с шиной PE, что обеспечивает выравнивание потенциалов и не допускает образование электрического заряда на металлических элементах при пробое изоляции.

Контакт с контуром заземления отображается специальным графическим символом (см. а на рис.1)

Обратите внимание, согласно принятым стандартам, заземляющий провод всегда имеет желто-зеленую расцветку изоляции

Обязательные условия для данного класса – наличие рабочей изоляции и защитного заземления. Как правило, последнее реализуется путем установки специальной вилки, где имеется механический контакт, обеспечивающий подключение к шине РЕ. Ниже представлен пример вилки прибора класса «I», используемой для подключения к источнику питания.

Металлическая оболочка прибора, например, корпус электроинструмента и другие металлические элементы конструкции, подключаются к общему контуру заземления. В качестве примера такого оборудования можно привести практически всю бытовую электротехнику.

Основным отличием от предыдущего класса является обязательное наличие УЗО, с теми же условиями срабатывания, что приводились для класса 000. Оборудование категории «I+» допускается эксплуатировать в помещениях повышенной опасности. В качестве характерного примера можно привести накопительный водонагреватель (бойлер) или стиральную машину, установленные в ванной комнате.

Отличительная особенность электроустройств, относящихся ко второй категории защиты, заключается в двойном изоляционном покрытии токопроводящих элементов. При этом металлические детали, в частности, кожух, не подключаются к контуру заземления. Соответственно, на электровилке нет специального контакта для защитного заземления. Такой вид электрооборудования допускается использовать в помещениях, где влажность может достигать 85,0 %.

В цепи питания электрооборудования данного класса обязательно необходимо устанавливать УЗО. Подключение металлических элементов к контуру заземления не производится, соответственно, в вилке не предусмотрено наличие контакта РЕ. Имеется небольшое отличие в графическом обозначении группы «II+», оно проявляется в виде значка «+», расположенного в двойном квадрате.

Указанная классификация принята для электрооборудования, запитанного через понижающий трансформатор. Приборы класса III работают от 36 или 42 вольт (переменного или постоянного напряжения, соответственно). Отказ от опасных напряжений можно назвать стандартом электробезопасности.

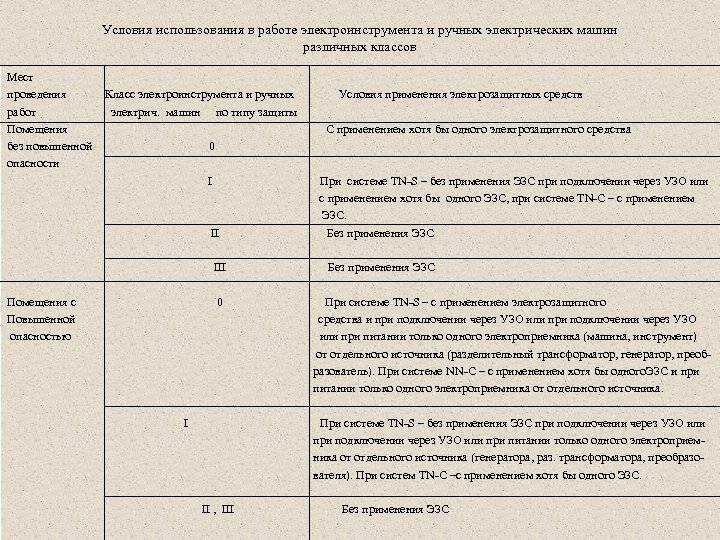

Классификация по электробезопасности

Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.

Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.

Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.

К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.

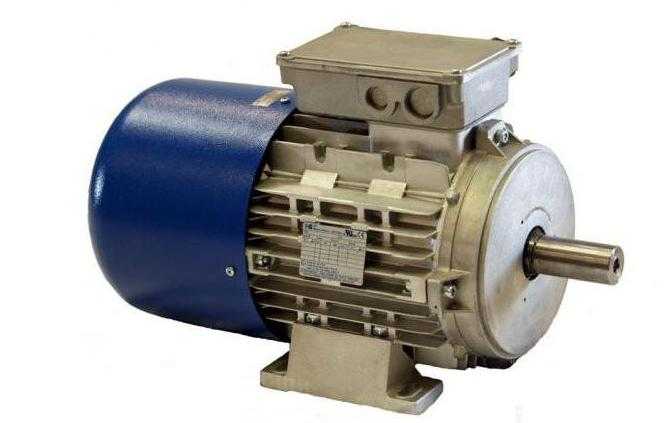

Устойчивость к нагреву

Разделение на классы электроинструмента по термостойкости зависит от характеристик используемого в качестве обмотки материала.

• Y: самые низкие показатели. В качестве обмотки используются волокна целлюлозы, натуральный шелк и хлопок. Предел устойчивости к нагреву составляет 90 градусов С.
• А: в качестве обматывающего материала используются волокна целлюлозы, шелк и хлопок, обработанные диэлектриком. Температурный предел составляет 105 градусов.
• Е: для обмотки применяется органическая пленка и смола (120 градусов.).
• В: используется органика – слюда (130 градусов.)
• F: применяется синтетика и асбест (155 градусов.)
• H: представляет собой кремнийорганическую пропитку, эластомеры и стекловолокно (180 градусов.)
• С: самый высокий класс. Обмотка способна выдерживать температуру, превышающую 180 градусов. Используется сочетание слюды, стекла, кварца и керамики. В качестве связующего материала применяется неорганика.

Классификация по параметру устойчивости изделия к нагреву зависит также от сферы применения. Электроинструменты по своему предназначению бывают бытовыми и профессиональными.

Отличие между ними заключается в том, что бытовой прибор изначально не рассчитан на длительную эксплуатацию. Он нуждается в регулярных перерывах, необходимых для остывания двигателя. Каждые 20 минут работы должны чередоваться с 15 минутами отдыха.

Для чего нужно разделение

Безусловно, электрифицированные инструменты должны соответствовать требованиям ГОСТ в части электробезопасности. Разделяются они, на пять классов. Все электроинструменты должны иметь питающий кабель шлангового типа с защитной трубкой ввода в корпус, чтобы кабель здесь не мог изгибаться с малым радиусом кривизны, отчего проволочки токоведущих жил могли бы изламываться и, проколов изоляцию кабеля, соприкасаться с корпусом электроинструмента. У инструментов 1 класса в кабеле должна быть заземляющая жила, более того, соединяющая корпус инструмента с защитным контактом в вилке штепсельного соединения.

Маркировка электроинструмента

Какую маркировку должен иметь электроинструмент:

• Первый класс — три горизонтально расположенные линии и одна вертикальная, что располагается выше. Обозначения обведены кругом. Есть изоляция и зануление, а также шнур для подключения к электросети.
• Второй класс электроинструмента — два квадрата (маленький внутри большого). Отсутствует заземление, но есть усиленная изоляция компонентов, к которым человек может притронуться во время работы.
• Третий класс — ромб с тройкой вертикальных линий. Отсутствует заземление, оборудование работает от 42 В (самый электро безопасный электроинструмент относится именно к этому классу).

Маркировка несложная, и ее легко запомнить.

Классы защиты

Класс защиты от поражения электрическим током 1 имеют бытовые приборы, обладающие большой мощностью. К ним относятся стиральные и посудомоечные машины, бойлеры и микроволновые печи. Безопасность эксплуатации достигается присоединением металлических нетоковедущих частей к общему заземляющему кабелю. Условием соблюдения требований к данному классу является наличие специальной розетки с заземляющим контактом.

Приборы данной категории можно использовать в быту, учебных заведениях, офисах и заведениях общепита практически без ограничений. Не допускается их установка во влажных помещениях, таких как сауны и душевые.

Если первый КЗ обеспечивает относительную гарантию безопасности, то второй класс гарантирует защиту за счет установки усиленной изоляции, предотвращающей поражение человека током. Такими приспособлениями оборудуются все ручные инструменты, уличное освещение и электрический транспорт.

Классификация по степени безопасности

Разделение на классы электроинструмента и ручных электрических машин выполняется в зависимости от их уровня безопасности:

• «0». Для данного класса характерно наличие номинального напряжения. Заземление отсутствует. Имеется только рабочая изоляция. Предназначаются для помещений без повышенной опасности.
• «01». В наличии рабочая изоляция и заземляющее приспособление при отсутствии заземляющей жилы к источнику электропитания.
• «1». Электроинструмент 1 класса содержит рабочую изоляцию, заземляющее устройство, жилу в проводе и вилку «земля – контакт». Это компьютеры, стиральные машины, микроволновые печи. В руководстве по эксплуатации обозначено, что при соединении вилки со специальной розеткой, содержащей заземляющий контакт, применение такого электрооборудование не ограничено. При отсутствии заземления эти приборы приравниваются к нулевому классу.
• «2». Не содержит заземляющих элементов. Характерно двойное изолирование всех деталей, с которыми возможен контакт.
• «3». Электроинструмент питается при напряжении, не превышающем 42 В, и не нуждается в заземлении.

Маркировка электроинструмента

На данный момент широко применяется два типа маркировки для инструментов, работающих с электрическим напряжением.

Степень опасности прибора изображается в виде несложного схематичного изображения:

1. Круглый значок, внутри которого три горизонтальные линии соединены с одной вертикальной в виде перевёрнутой буквы Т обозначает, что перед вами прибор 1 класса;
2. Маленький квадрат, заключенный в большой, сообщает об отношении инструмента ко второму классу;
3. Третий маркируется изображением ромба с тремя вертикальными линиями в центре.

Первое значение отвечает за попадание плотных частиц, где

1.  – прибор не пропускает объекты крупнее 5 см в диаметре;
2.  – защищён от «проваливания» пальцев человека, то есть 12,5 мм (примеры: электрическая розетка, щиток);
3.  – не пройдут тела более 2,5 мм, такие, как инструменты или кабель;
4.  – герметичен для частиц, крупнее 1 мм;
5.  – полная защита;
6.  – рекомендуется для помещений с большим количеством пыли, полностью изолирован.

Последняя цифра говорит о возможности попадания влаги в прибор:

1.  – устройство не пропустит падающие вертикально капли;
2.  – защита от косого падения капель (около 15 градусов);
3.  – до 45 градусов;
4.  – защищен со всех сторон;
5.  – не пропускает жидкость под давлением. Его можно применять на улице во время дождя;
6.  – неуязвим при погружении под воду на небольшой срок. Этот класс защиты подходит для использования на кораблях.

В чем заключается опасность?

В первую очередь это риск поражения электротоком, например, повышенная влажность приводит к смещению точки россы, в результате водяной концентрат может образовываться даже при нормальной температуре. Собственно, по этой причине в любом доме или квартире ванная комната относится к 2-й категории по нормам принятой классификации.

При температуре более 35,0°С сокращается срок службы изоляционного покрытия проводов и других токонесущих элементов. В результате может произойти «пробой» задолго до конца гарантийного срока, указанного производителем кабельной продукции.

Пыль может стать причиной КЗ или привести к перегреву оборудования. Химически активные соединения также вносят деструктивные действия, разрушая изоляцию и токоведущие элементы.

Чтобы обеспечить должный уровень электробезопасности в помещениях 2-го и 3-го класса, необходимо предпринять ряд специальных мер, причем практически все из них должны учитываться еще на стадии проектирования объекта.

Группа 0

Что определяет этот класс электробезопасности оборудования? В таких устройствах есть только рабочая изоляция от переменного или постоянного тока. На случае его (тока) утечки заземляющего контакта не предусмотрено.

Тут открытые нетоковедущие проводящие элементы не соединяются ни с заземлением, ни с защитным проводником электропроводки. В случае когда таковую изоляцию пробьет, защиту человеку может обеспечить только окружающая среда — воздух, покрытие полов и проч. На корпусах устройств данного класса нет индикаторов опасного напряжения.

Таковые приборы допустимо использовать только в пространствах, где отсутствуют проводящие заземленные элементы в зоне нахождения людей, где нет условий повышенной опасности, куда запрещен доступ посторонних лиц.

Поэтому подобное оборудование необходимо устанавливать только в сухих пространствах и помещениях. Если опираться на рекомендации Международной электрической комиссии, то от использования электрооборудования класса 0 и вовсе следует отказаться. Почему?

При повреждении изоляции на нетокопроводящих элементах устройств может возникнуть напряжение, опасное для здоровья и жизни человека. Соответственно, такая угроза возрастает при эксплуатации оборудования класса 0 в сырых, влажных помещениях.

Примером может служить любой электроприбор в металлическом корпусе, не подключенным производителем к заземлению, — та же самая электроплита с открытыми нагревательными элементами. Еще один яркий пример — советские обогреватели, снабженные открытыми спиралями.

Классификация по электробезопасности

Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.

Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.

Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.

К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.

Классификация электроинструмента по классам электробезопасности

Электроинструменты выпускается следующих классов:

0 — электроинструмент, у которого все детали, находящиеся под напряжением, име­ют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.

0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.

I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;

II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.

Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;

III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинстру­мент класса III предназначен для питания от безопасного сверхнизкого напряжения.

Примечание. Если безопасное сверхнизкое напряжение получают путем преобразо­вания более высокого напряжения, то это следует осуществлять посредством безо­пасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10617 —

91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)

очень нужно

Как принято классифицировать электротехнические инструменты с точки зрения безопасности? Как выглядит международная маркировка?

Для защиты человека от поражений электрическим током существуют специальные нормативы, а электротехнические изделия принято классифицировать следующим образом:

1. «Класс 0». Большинство бытовых приборов изготавливаются по этому классу, так как эти устройства предназначены для функционирования в помещениях, в которых нет повышенной опасности. К этой группе относят изделия, у которых есть рабочая изоляция и у которых не предусмотрено заземление. Их напряжение больше 42 В.

2. «Класс 01». У этих изделий есть заземляющий элемент и рабочая изоляция. При этом провод, который предназначен для подсоединения к источнику электропитания, не снабжен зануляющей жилой. Для заземления не рекомендуется применять различные болты и винты, которые используются для крепления самого изделия и его деталей.

3. «Класс I». Подобные изделия снабжены не только изоляцией и элементом для зануления, но и проводом электропитания, имеющим штепсельную вилку с контактом «земля» и заземляющую жилу.

4. «Класс II». В этом случае нет элементов заземления. Но для безопасности предусмотрена двойная или усиленная электроизоляция тех компонентов инструмента, которые доступны для прикосновений.

5. «Класс III». Такие изделия не подлежат заземлению. Они получают питание от источников, напряжение которых не превышает 42 В.

Существует и иная, международная маркировка, по которой можно также судить о степени защищенности электротехнических изделий от прикосновений к элементам, находящимся под напряжением. Такая классификация обозначается, как IP-XY, где под «х» подразумевают уровень защиты от проникновения извне чужеродных частиц, а под «у» — от попадания влаги. Но вместо самих X и Y указывают цифры:

— «0» — защита полностью отсутствует;

— «1» — предохранение от контакта с частицами, диаметр которых превышает 50 мм, и от случайного проникновения руки;

— «2» — защита от попадания инородных тел, диаметр которых свыше 12 мм, и от контакта с пальцами;

— «3» — изоляция от попадания частиц, диаметр которых превышает 2.5 мм (например, отвертка);

— «4» — предохранение от попадания инородных тел, диаметр которых больше 1 мм (например, проволоки);

— «5» и «6» — полная защита от проникновения пыли и инородных тел.

Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.
