Что такое подрозетник и для чего он нужен

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

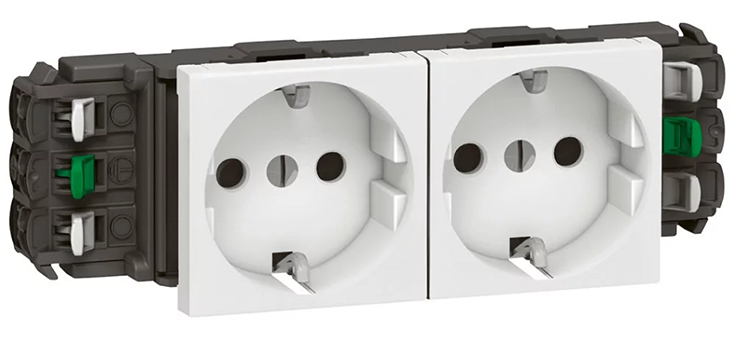

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

• Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
• С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
• Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Характеристика коронок

Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.

Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.

Коронки разделяются на виды:

• цельные – состоят из одного тонкостенного металлического стакана с зубчиками;
• разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.

Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.

Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры для стен и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.

Коронка 6.8 см (разборная)

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
4. Нельзя использовать монтажную пену вместо раствора.
5. Возможна неправильная укладка проводов.

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

Изделия для пустотелых стен

Коробка установочная для полых стен

Установочная коробка под гипсокартонные листы – обязательный элемент, без которого невозможен монтаж в так называемых «пустотелых» стенах. В данном случае она вместе с другими составляющими образует конструктивный каркас, на основе которого обустраивается вся квартирная электропроводка.

На такие установочные изделия монтируются не только типовые розетки, но и выключатели, распределительные коробки и регуляторы различного класса. Они надежно фиксируют все установленные на них электротехнические приборы, гарантируя их работоспособность в течение длительного времени.

С чего начинается электрофурнитура в доме

Консультант крупного магазина электротоваров «Аксиом Плюс» Сергей отмечает, что обычно клиенты начинают выбор с внешних характеристик, визуализируя, какие подойдут к интерьеру. Ощутимое влияние на выбор оказывает бюджет — от него зависит бренд, серия, материал рамок (пластик самый доступный и популярный; стекло, металл, дерево эксклюзивней и дороже).

Это логично, потому что предполагает конечный результат как базу, однако до красоты еще нужно дойти. Начинать придется с основы, а декоративные аспекты приложатся.

К моменту начала подбора у Вас должен быть план разводки. Исходя из него понятно, сколько розеток и выключателей предстоит купить и куда установить. Так, в стандартную квартиру при современном ремонте «после строителей» их потребуется установить не менее 50 штук.

Важно: не забудьте заранее спланировать не только расположение классических розеток, но и мультимедийных, интернет, ТВ, а также для терморегулятора. Тогда в конечном счете Вы получите цельную картину, идеальную визуально и функционально. Распланировали, посчитали? Теперь давайте выбирать

Распланировали, посчитали? Теперь давайте выбирать.

Меняем старые на новые?

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Правила установки

Если вы не знаете, как закрепить подрозетник, чтобы обеспечить надлежащий уровень безопасности, отталкивайтесь от ПУЭ. Это правила устройства электрических установок:

• расстояние между электророзеткой и газовой трубой должно составлять не меньше 50 см;
• между источником брызг в ванной и розеткой расстояние должно быть от 60 см и более;
• выключатели рекомендуется устанавливать со стороны расположения дверной ручки;
• расстояние от пола до выключателя не более 100 см;
• запрещается устанавливать розетки в помещениях типа сауны или бани.

Что же касается остальных помещений, то тут особых правил и ограничений нет. Позаботьтесь о том, чтобы за счёт правильного расположения каждый член семьи мог без особых трудностей воспользоваться как розеткой, так и выключателем.

А вот для мощных бытовых приборов, таких как стиральная машина, посудомоечная машина или электрическая плита, лучше всего установить отдельную розетку или подключить напрямую к проводке к отдельным автоматам. Питать такие устройства через удлинители ни в коем случае нельзя.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Процесс формирования отверстия

Сделать отверстие можно разными способами и многое здесь зависит от материала стен. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

Установка подрозетников, сверление отверстий коронкой

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстие в стене из газосиликата (пеноблока) можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник. Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление. Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

При работах по кирпичу и бетону коронки используются не всегда. Перфоратор уже на третьем отверстии прилично нагревается (особенно в жару), приходится делать перерыв на ожидание — пока тот остынет. Если в квартире много электроточек и нужно сделать, скажем, 50 отверстий, то с перерывами это может растянуться на несколько часов. Поэтому коронки используются в основном по газосиликату (иногда по красному кирпичу) или в случае небольшого количества отверстий. В остальных случаях работы производятся по второму методу: отмечается контур посадочного места, насверливают буром отверстия по всей размеченной области и выдалбливается перфоратором с насадкой (зубило, пика) лишний материал. Затем окончательно формируется отверстие молотком и зубилом таким образом, чтобы подрозетник свободно туда входил и даже был утоплен вглубь на 0,7-1см.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

• от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
• розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
• монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
• нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

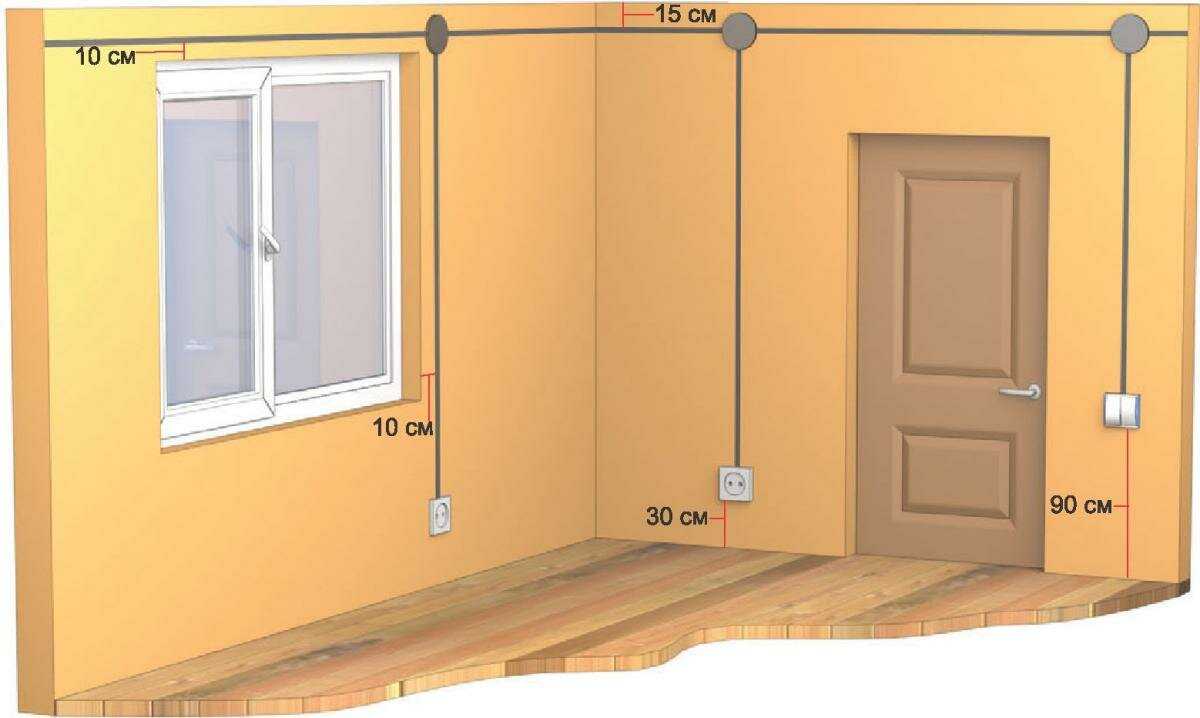

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Изделия для пустотелых стен

Коробка установочная для полых стен

Установочная коробка под гипсокартонные листы – обязательный элемент, без которого невозможен монтаж в так называемых «пустотелых» стенах. В данном случае она вместе с другими составляющими образует конструктивный каркас, на основе которого обустраивается вся квартирная электропроводка.

На такие установочные изделия монтируются не только типовые розетки, но и выключатели, распределительные коробки и регуляторы различного класса. Они надежно фиксируют все установленные на них электротехнические приборы, гарантируя их работоспособность в течение длительного времени.

Подрозетник выскочил из стены

Фиксирующий раствор рассыпался, что привело к выпадению подрозетника

Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

• Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
• Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.

Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

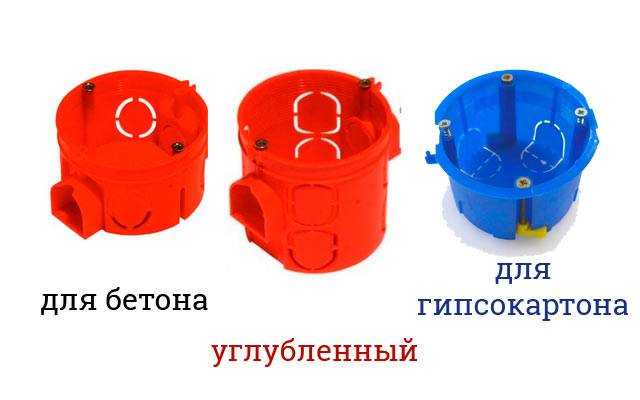

Конструкция зависит от материала вертикальных ограждений:

• В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
• В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
• Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

В гипсокартон

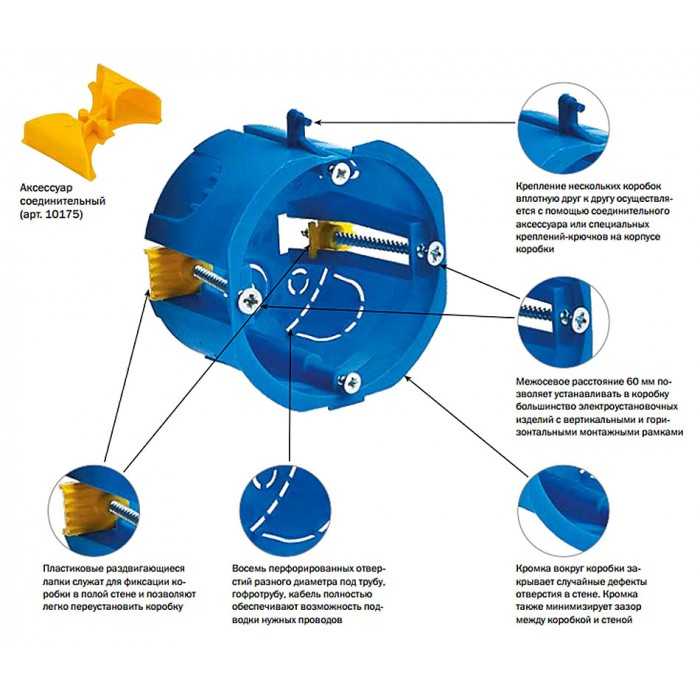

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

• Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
• Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
• Стандартное расстояние между ушками — 83 мм.

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

• Наконечник вставляют в метку, начинают сверление.
• После достижения граничной глубины убирают коронку.
• Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

• Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
• Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

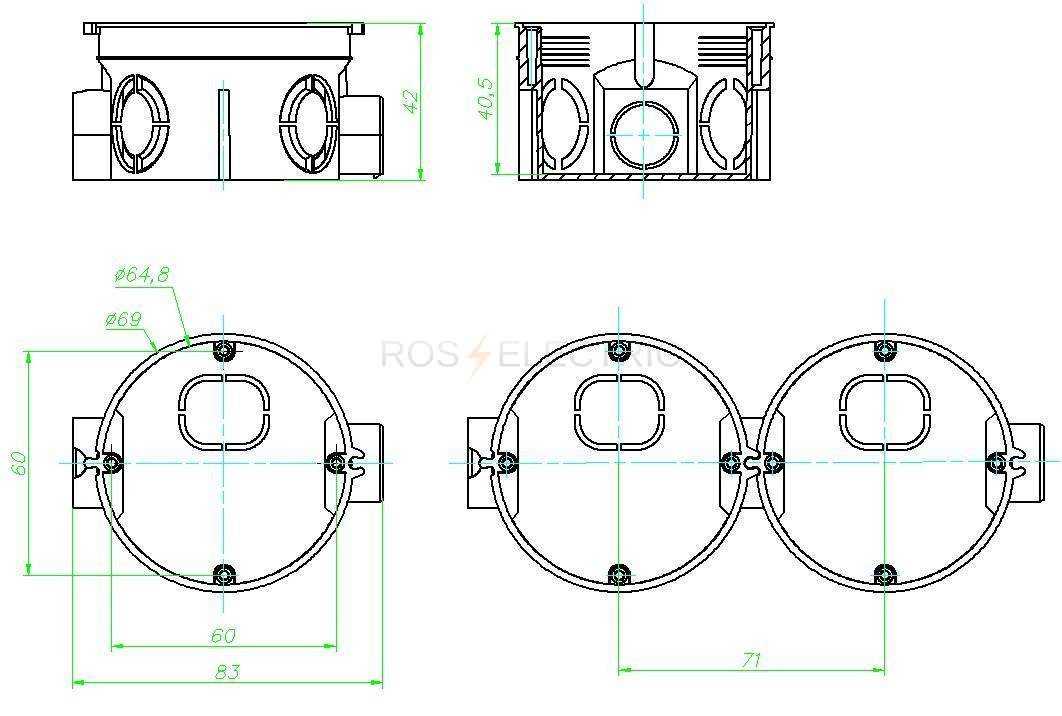

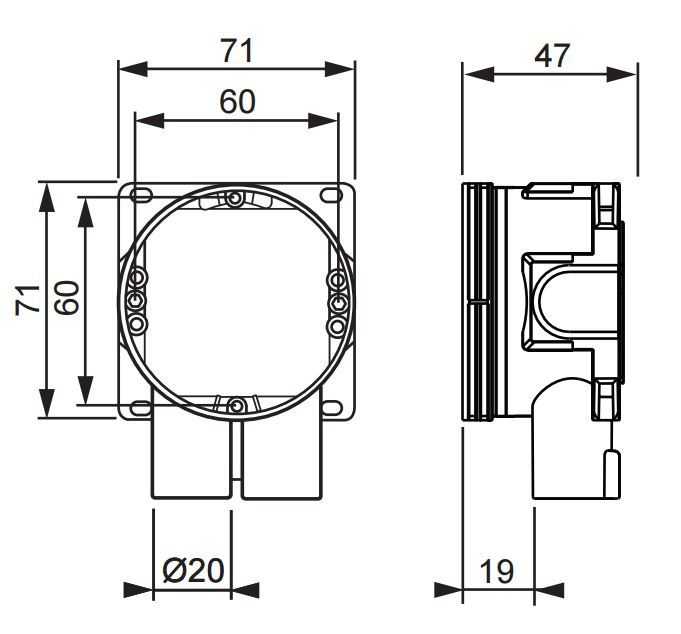

Стандартные размеры подрозетников и коронок

Размеры коронок для подрозетников по бетону

Для обустройства электросети понадобится монтажная коробка и коронка для бурения стены. По габаритам подрозетник, предназначенный для розетки или выключателя, бывает:

• стандартный – с глубиной 45 мм, диаметром 68 мм,
• большой – с диаметром 72 мм и глубиной от 60 до 80 мм.

Типовая цилиндрическая коронка имеет 68 мм в диаметре, есть варианты и на 60 мм. Для высокопрочных материалов применяются алмазные коронки, а для гипсокартона – мягкая. При работах соблюдается унифицированное расстояние между центрами высверливание – 71 мм вне зависимости от размера подрозетника.

Подготовка к монтажу

Прежде, чем установить подрозетник глубокий по бетону, необходимо произвести определенные подготовительные работы. В первую очередь, готовят сами коробки: в подрозетниках вырезают/высверливают заглушки для ввода проводов, удаляют ненужные части, примеряют блок в собранном состоянии к отверстию в бетонной стене.

Место крепления подрозетника в бетонной стене определяют заранее (желательно иметь готовый план/проект).
Правила по установке:

• Расстояние от пола до коробки – минимум 30 сантиметров
• Рабочее расстояние от пола до конструкции подрозетника в кухне (при креплении над рабочим столом) – 120 сантиметров
• В ванной для стиральной машины – от 100 сантиметров от пола
• Одинарные, двойные коробки для выключателей монтируют на высоте 90 сантиметров от пола

Стандарты указаны приблизительные, четких инструкций нет, кроме случаев крепления подрозетников в кухне, ванной комнате, санузле, где четко определяются расстояния до водопроводных, газовых труб, учитываются требования по безопасной эксплуатации в условиях повышенной влажности и т.д.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.
