Как пользоваться манометрическим коллектором для заправки кондиционера

Производители манометрического оборудования

Вторым производителем, выпускающим измерительные приборы, является Китай. Многие мастера предпочитают китайскую продукцию за ее дешевизну. Покупая дешевые приборы для каждодневного использования, можно ошибиться и приобрести подделку, которая не доработает до окончания гарантийного срока. Устройство может не показывать правильные величины – из-за этого у клиентов возникнут проблемы с работой климатического оборудования, что повлечет за собой жалобы и разбирательства.

Среди китайских моделей есть действительно хорошие производители, поэтому нужно знать, у кого покупать профессиональный прибор для работы.

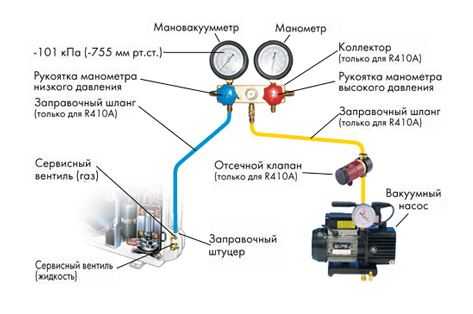

Устройство манометрического коллектора

Заправка и создание вакуума в холодильнике — главная характеристика в устройстве и принципе работы манометрического коллектора. Именно этот прибор отвечает за поддержание давления в норме. Манометр соединяется с оборудованием и баллонами, наполненными фреоном, при помощи специальных трубок.

Итак, постараемся Вам ответить на вопрос: как пользоваться манометрическим коллектором?

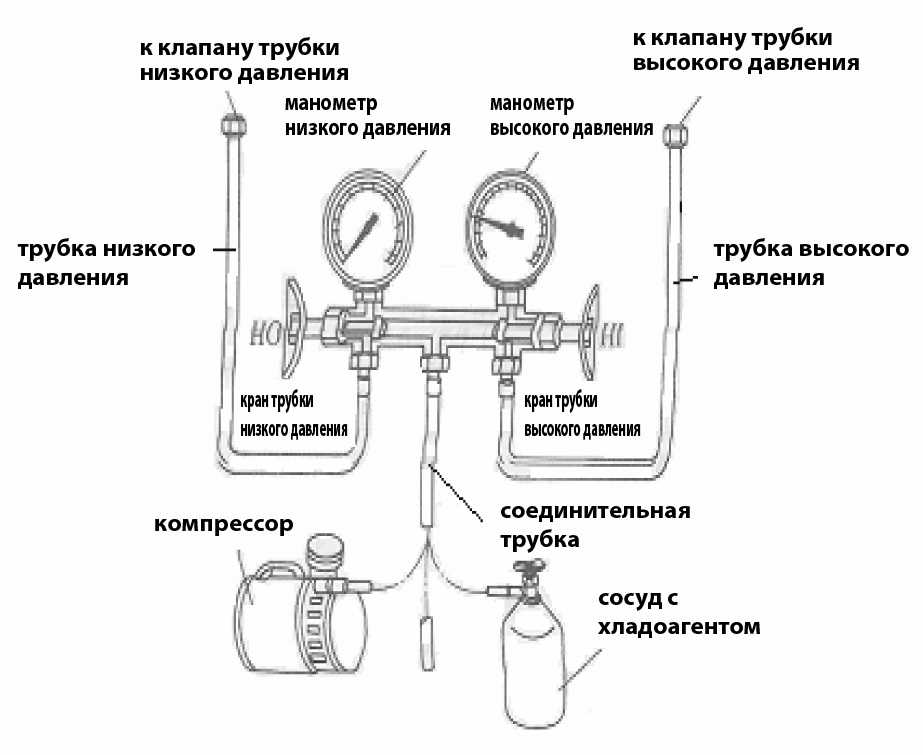

В устройстве манометрического коллектора имеется отдельное сообщение с вакуумным насосом. Перекрывается подача на шлангах посредством специально установленного вентиля. Прибор имеет два установленных манометра: один красный, второй — синего цвета. Первые показывает силу нагнетания с пределом 35 Атмосфер, второй — всасывания, максимум которой 7 Атмосфер.

На манометрических приборах можно увидеть состояние давления системы. В каждом из них имеются вспомогательные деления шкалы (их три), которые отображают температуру кипения фреона, а он в свою очередь может быть разных марок и каждая из них имеет свой показатель температуры.

Что такое манометрическая станция (коллектор)

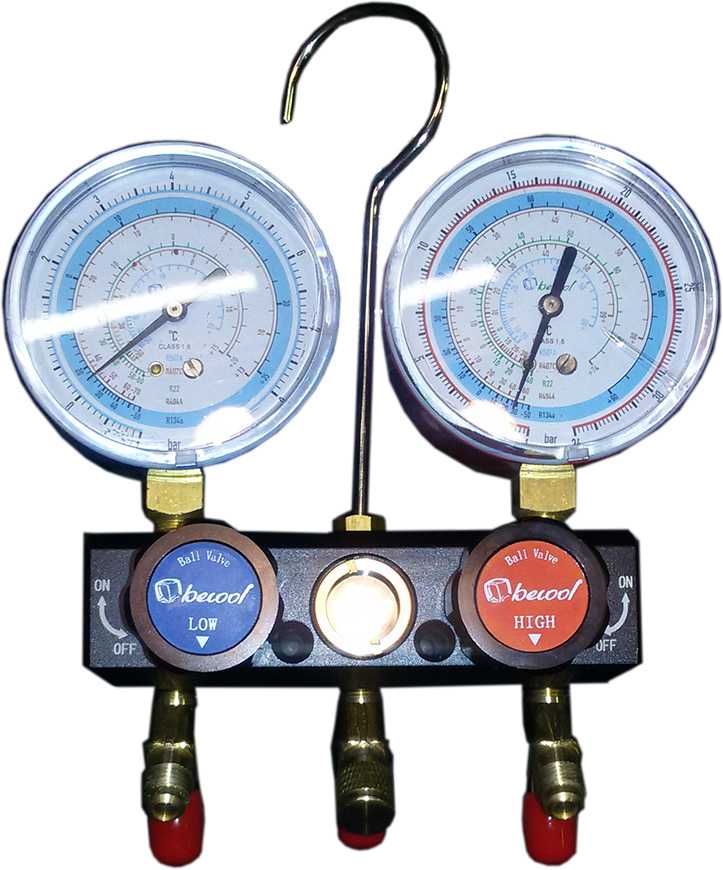

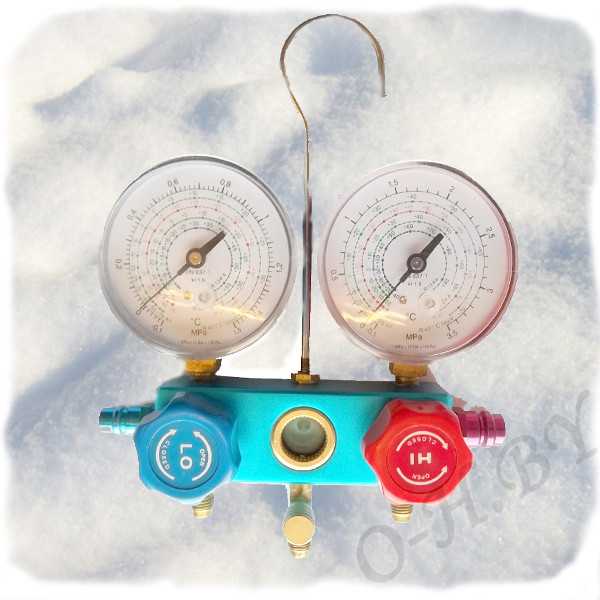

Двухвентильный манометрический коллектор

Давление хладагента в системе кондиционирования – важнейший параметр работы сплит системы. Если в высоком или низком контуре давление повышено, это приводит к усиленной работе компрессора и его быстрому выходу со строя. При низком давлении оборудование работает слабо и не до конца выполняет свои функции. Для измерения уровня давления фреона применяются манометрические коллекторы или станции. Применяют устройства для дозаправки климатических установок фреоном и маслом.

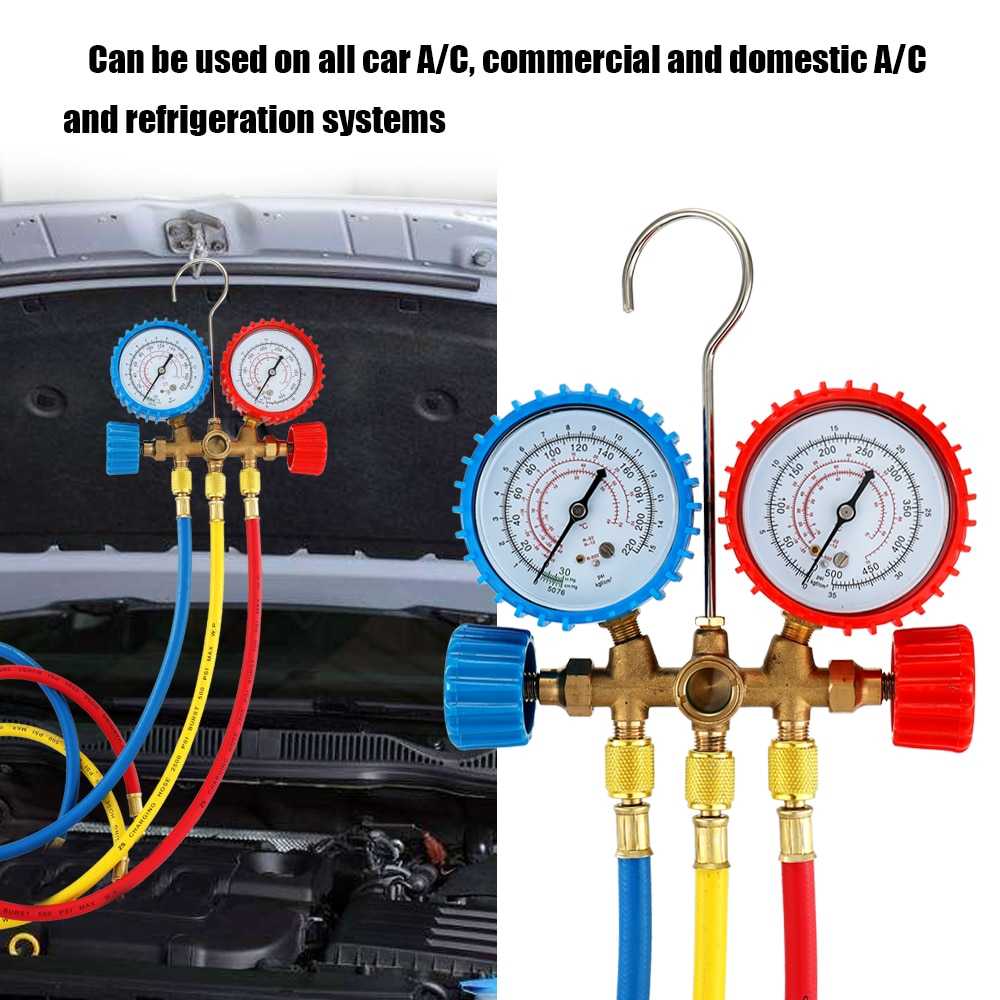

Манометрическая станция со шлангами для заправки кондиционеров применяются в автомобильных системах охлаждения воздуха. В автосервисах применяют стационарные устройства с удлиненными шлангами, позволяющие контролировать давление. Мастера сервисного обслуживания настенных сплит систем имеют при себе переносные компактные устройства.

Манометрический прибор. Разновидность

Первый манометр, он синий, имеет две шланги и оснащён вентилем. Данный прибор предназначен для производства замера способности всасывания. Для специалиста он — незаменимы инструмент, который использует мастер, чтобы восстановить работу бытовой холодильной техники. Показателей давления для холодильника в квартире вполне достаточно. Кран, который имеется в коллекторе, отвечает за разделение и изоляцию желтого и синего цвета шланг.
Оснащенный 2 манометрическими коллекторами. В его устройстве предусмотрены 2 вентиля и три шланга. Мы уже ранее обозначали, что манометры с синим либо красным корпусом предназначены для определения направлений давления. Чтобы установить показатель нагнетания давления — понадобится прибор красного цвета, всасывание демонстрирует синий манометр. Чтобы убедиться в точности показателей, специалисты подключают к обоим устройствам аналогичного цвета трубки (шланги), которые точно повторяют характеристики имеющихся шланг.

Заправка системы и её проверка

Чтобы выявить неполадки в охладительной системе, необходимо соблюдать правила, которые предполагают измерение давления, предшествующее диагностике системы в целом. Каждый вентиль должен быть закрыт

Если работаете с холодильным оборудованием, не забывайте, что он оснащен хладагентом, работа с которым также требует соблюдения мер предосторожности

Чтобы обнаружить протечки, нужно действовать следующим образом:

Снять протекционнные колпачки со всех портов;
Соединить приборы в таком порядке: подключить синюю трубку с низшей стороны прибора, далее подключить шланг с нагнетающим контуром с высшей стороны;
Полностью затянуть адаптеры, чтобы не открылся клапан подачи хладагента.

Окончив ремонт в системе охлаждения, обязательно следует произвести проверку на предмет протечки, вакуумируя показатели не меньше 29 Hg. И уже после этого можно начинать заправку.

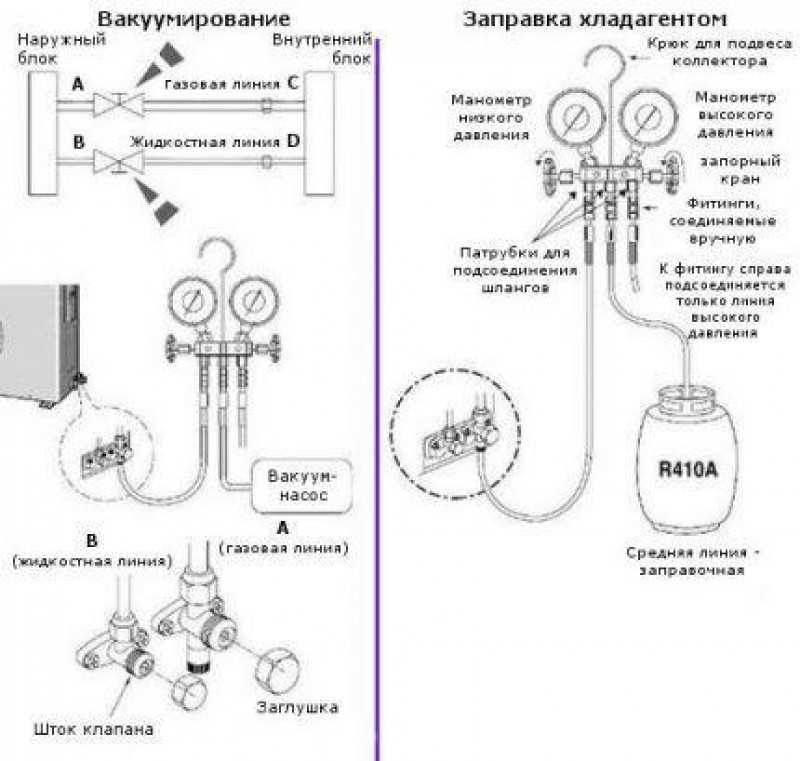

Как пользоваться манометрической станцией, чтобы заправить кондиционер

Первый раз рекомендуется посмотреть, как измеряет давление манометром специалист, а затем заполняет систему фреоном. Без опыта не стоит браться за подобную работу.

При дозаправке нужно соблюдать правила:

если в системе осталось не менее 30 – 50% хладагента, вакуумирование можно не проводить, если меньше указанного количества – процедура проводится полностью – сначала осушается система, затем вакуумируется, затем заполняется;
после дозаправки проверяется на герметичность и опрессовывается азотом (прибора для этой цели может не быть у рядового гражданина);
если нужно добавить масло, то его рассчитывают по весу – не больше и не меньше, чтобы не изменять химические характеристики хладагента;
если проверять количество заправленной жидкости по температуре, нужно иметь специальный прибор, который стоит достаточно дорого, чтобы покупать его на один раз;
одновентильным манометром, измеряющим всасывание, пользуются только при включенном компрессоре.

Этапы работы:

При помощи баллона с жидким азотом осушают систему.
Вакуумным насосом удаляют остатки влаги и азота.
В специальные весы через манометрическую станцию заправлют необходимое количество фреона (сколько и какой марки – написано в инструкции).
Включают и ждут, пока жидкость закачается в магистраль.

Чтобы проверить фильтр в автомобильном кондиционере, степень засорения испарителя, работу компрессора используют метрологическую станцию и подключают магистраль высокого давления. Для простой дозаправки подключать станцию высокого давления необязательно.

Какие бывают манометрические станции

Существует два вида коллекторов:

Имеющие один кран, 2 шланга и синий манометр. Другими словами – одновентильный. Для ремонта холодильников такого прибора вполне хватает. Он измеряет уровень всасывания охлаждающей жидкости. Соединение между шлангами изолируется вентилем.

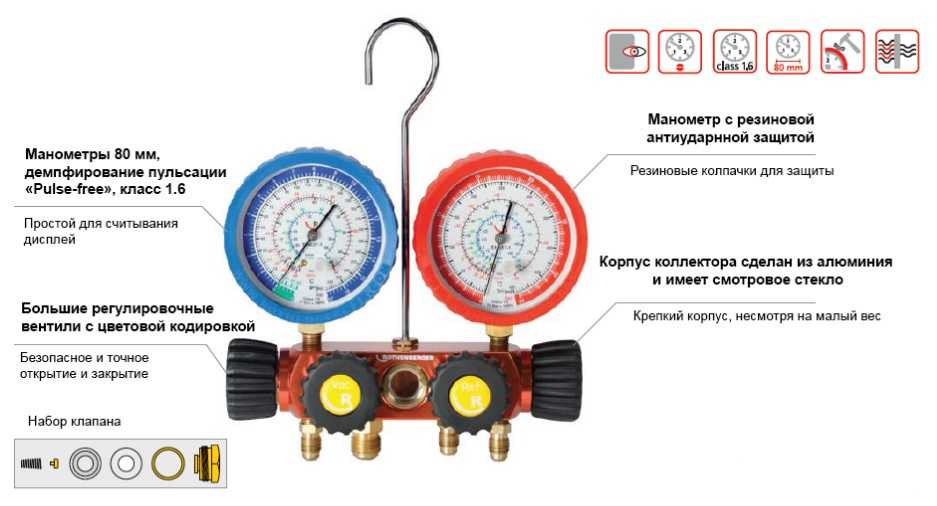

Имеющие 2 крана, 2 манометра и три шланга. Это двухвентильные приборы, которые способны измерять давление в двух направлениях. Красный манометр определяет давление нагнетания, синий – всасывания. Данное оборудование используется как для дозаправки фреоном магистралей кондиционеров и холодильной техники, так и для вакуумирования системы труб после утилизации хладагента. Воздух в систему во время работы подключенного прибора прекращает поступать.

Есть еще четырехвентильные и шестивентильные, но для обслуживания сплит систем достаточно одно- или двухвентильного прибора.

Подразделяются по классу точности от 0,2 до 4,0. Чем меньше коэффициент, тем более точным считается оборудование. Для обслуживания в условиях вибрации применяют виброустойчивые модели манометров.

В свою очередь для проверки корректной работы манометров используются эталонные приборы. Если есть сомнения, что манометрическая станция показывает неверные значения, его нужно проверить другим манометром.

В зависимости от назначения приборы подразделяются на несколько видов, но при работе с климатической техникой применяют пружинный принцип измерения давления в магистрали. Находящаяся внутри пружина под воздействием давления деформируется. Степень деформации служит мерой определения на манометрическом экране, который бывает жидкокристаллический или аналоговый.

Дело в том, что потенциальное давление в системе, заполненной более экологичными жидкостями, выше, чем устаревшими запрещенными фреонами. Поэтому, чтобы не вывести из строя манометр, его подбирают по типу фреона в системе.

Оборудование для заправки кондиционеров

Комплект инструментов для заправки кондиционера

Комплект оборудования для заправки кондиционеров позволяет сэкономить на оплате услуг представителя сервиса и выполнить работу самостоятельно. Ручная станция позволяет осуществить диагностику сплит-системы и заполнить контур хладагентом. Автоматические и полуавтоматические станки для заправки кондиционеров автомобилей отличаются высокой стоимостью и используются в коммерческих целях. Бытовые и полупромышленные климатические системы обслуживаются с применением стандартного переносного комплекта. В его составе:
