Чем заправляют сплит-системы
Хладагент в системах кондиционирования – это теплоноситель, выполняющий ту же роль, что вода или газ в системе отопления. Однако, в отличие от воды, постоянно находящейся в одном агрегатном состоянии, хладагент задействует фазовый переход (кипение и конденсацию). Для заправки сплит-систем используют следующие разновидности фреона:
- R22. Бесцветный газ со слабым запахом хлороформа. Широко используется в промышленности, подходит для частичной и полной заправки.
- R410A. Разновидность хладагента в виде смеси двух газов, в современных системах используется наиболее часто. Если утечка достигает 40%, нужна полная перезаправка устройства.
- R407C. Хладагент, не разрушающий озоновый слой, состоит из смеси трех видов фреона. Разработан для замены R22, но для дозаправки не применяется, только для полного заполнения системы.
- R134A. Используется для заправки кондиционеров в автомобилях (R12 – в старых моделях).
ДАТЧИКИ ТЕМПЕРАТУРЫ КОНДИЦИОНЕРА
Всю систему работы кондиционера задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Данные устройства есть в любой стандартной комплектации кондиционеров, даже в бюджетных моделях. Климатические устройства среднего и высокого класса имеют больше термодатчиков. Сенсорное оборудование различается по показателям исполнения и сопротивления. Чаще всего применяются полупроводниковые терморезисторы. Основной принцип работы данных устройств — изменении сопротивления полупроводника в зависимости от показателей температур
Для того, чтобы измерить показателей воздуха внутри помещения и на улице используют устройство в форме капли. Такое устройство (Термодатчик NTS) изготавливается в виде цилиндра. С обратной части устройства есть специальный контактный разъем для того, чтобы подключиться к плате управления, после чего детали соединяют проводом.
Для конкретных сплит-систем, в первую очередь данное устройство подбирается исходя из технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.
Ремонт и замена термодатчиков
Чтобы произвести замеры понадобится обычный термометр или омметр. Полученные данные, взятые со снятой платы датчика, сравнивают с показаниями в техническом паспорте прибора. Если есть подозрения, что присутствует неисправность, то производят ремонт:
- датчик нагревают (при этом сопротивление обычно уменьшается);
- остужают его;
- и снова снимают замеры сопротивления.
Замену датчика сделать несложно. Подбирают похожий элемент, подходящий по номиналу – обычно это 5 или 10 кОм.
Об исправности датчиков кондиционера свидетельствует наличие сопротивления, которое зависит от температуры. В среднем стандарт составляет 25°C при 10 кОм.
Далеко не все сплит-системы оборудованы множеством термодатчиков и автоматической системой отключения
При выборе климатической техники стоит обратить внимание на их количество, так как они продлевают срок службы прибора. Кондиционеры, оснащенные такими элементами самоконтроля и самодиагностики по минимуму, управляются пользователем и ломаются гораздо чаще
Фреона нет совсем, или его мало?
Когда в кондиционере нет фреона, он работает не так, как если бы его не было вообще. Если есть недостаток хладагента, это вызвано по одной из двух причин:
- Есть небольшая утечка;
- При установке или ремонте заправили мало фреона.
При небольшой утечке вы не сразу заметите изменения в работе кондиционера. Он постепенно будет хуже охлаждать или нагревать воздух. Если вы заметили такой спад в работе, скорее всего где-то есть разгерметизация системы.
Если ваш кондиционер диагностировали, делали ему плановое обслуживание, возможно в него закачали недостаточно хладона. Разницу в эффективности работы вы почувствуете сразу. А если кондиционерщик говорит «позже он начнет нормально работать», «надо подождать несколько дней» – это сказки. Такого мастера надо гнать взашей.
Как устроен компрессор: основные элементы, виды
Рассмотрим основные виды компрессоров, которые применяются в кондиционерах и сплит-системах, и походу рассмотрим нюансы их устройства.
Роторные компрессоры
В сплит-системах этот тип компрессоров максимально распространен. Большая их часть производится в Японии, Китае (80% от общего числа компрессоров) и остальных передовых странах Юго-Восточной Азии.
Спиральные компрессоры
Монтируются в установках, которые используются для коррекции климата в больших жилых и индустриальных помещениях. Спиральные компрессора являются элементом бытовых и полупромышленных кондиционерах, а также в промышленных холодильных установках.
Винтовые компрессоры
Благодаря большой мощности, такие компрессорные установки монтируются в промышленных сплит-системах и кондиционерах, чиллерах с воздушным и водяным охладительным контуром. В настоящее время винтовые компрессоры монтируют во многих моделях коммерческих кондиционеров.

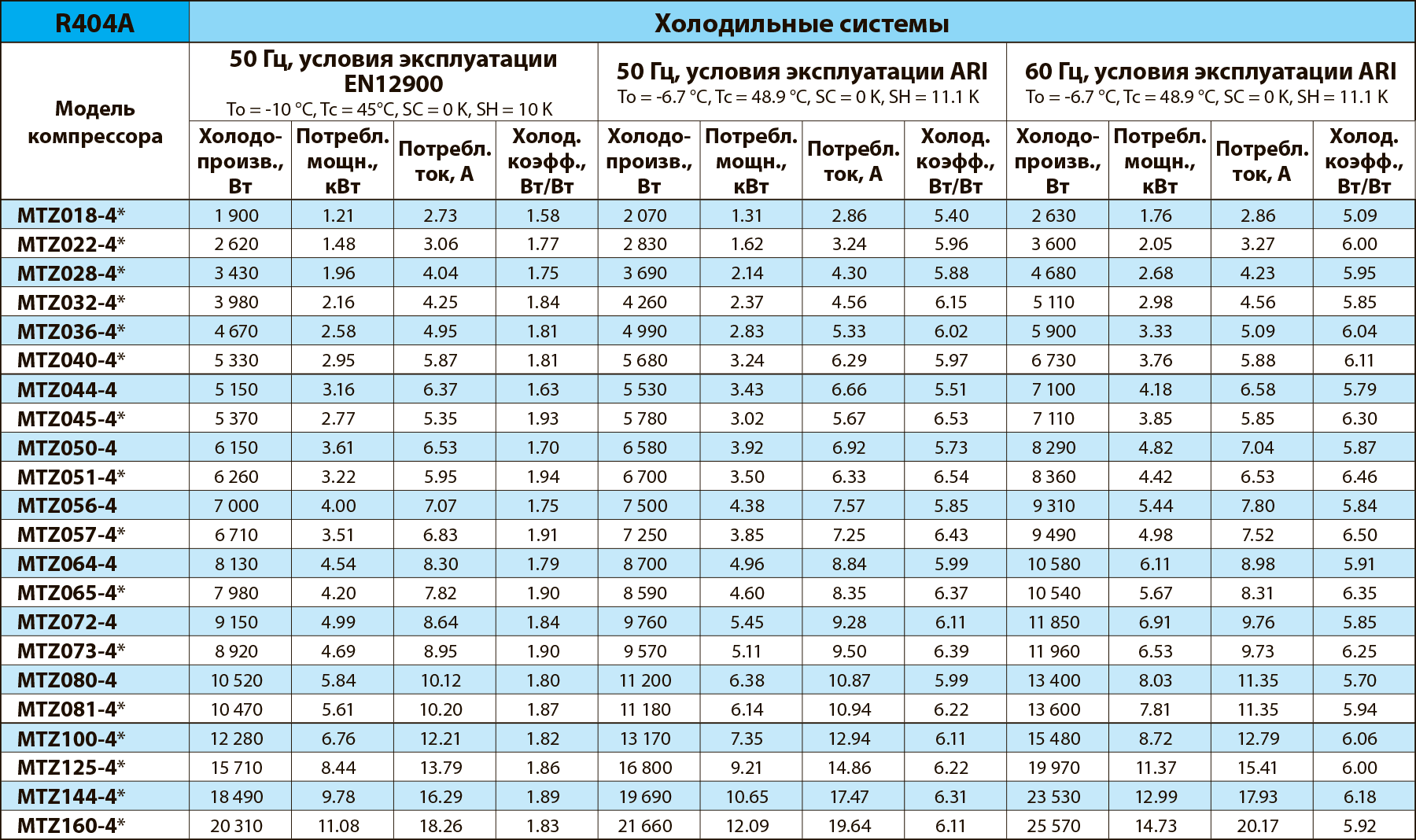

Поршневые компрессоры
Данный вид можно считать морально устаревшим, так как конструктивно и технологически он является прародителем всех автоматических компрессорных установок. В настоящее время он используется в холодильной технике первого поколения.
Компрессора данного типа дооснащаются электрическими двигателями с вертикальным расположением вала, не издающим большого шума при работе.
Важно! Поршневые установки делятся на кривошипно-шатунные и кривошипоно-кулисные. Они отличаются высокой производительностью и эксплуатируются в условиях повышенных нагрузок, то есть в кондиционерах высокой мощности.

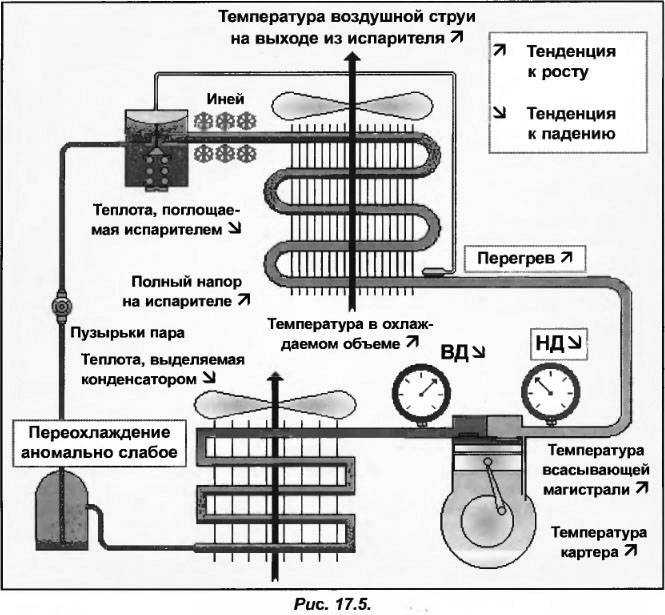

Признаки нехватки или избытка хладагента
Если разница температур превышает 8°C, фреона в контуре недостаточно. О необходимости дозаправки также могут свидетельствовать следующие признаки:
- Заметно снижается производительность по холоду: агрегат «не тянет».
- Система перегревается, компрессор плохо охлаждается, его ресурс сильно сокращается, вплоть до поломки.
- На гайках вальцевых соединений заметны следы масла. Причина – утечка из-за низкой герметичности.
- Учащаются отключения системы.
- Образовался иней на внешнем блоке, на штуцерах и соединениях трубок.
Если разница температур меньше 5°C, в системе переизбыток жидкости. Для слива лишнего фреона я рекомендую вызвать мастера или самостоятельно определить избыток по таблице (по норме перегрева, обратная задача для достижения рабочего давления кондиционера на 410 или 22 фреоне).
Следует учитывать, что перегрев может быть вызван не только излишком газовой смеси, но и неполадками в устройстве, например: засорением дроссельного клапана, неисправностью компрессора.
О проверке давления хладагента в следующем видео:
Чем заправляют сплит-системы
Хладагент в системах кондиционирования – это теплоноситель, выполняющий ту же роль, что вода или газ в системе отопления. Однако, в отличие от воды, постоянно находящейся в одном агрегатном состоянии, хладагент задействует фазовый переход (кипение и конденсацию). Для заправки сплит-систем используют следующие разновидности фреона:
- R22. Бесцветный газ со слабым запахом хлороформа. Широко используется в промышленности, подходит для частичной и полной заправки.
- R410A. Разновидность хладагента в виде смеси двух газов, в современных системах используется наиболее часто. Если утечка достигает 40%, нужна полная перезаправка устройства.
- R407C. Хладагент, не разрушающий озоновый слой, состоит из смеси трех видов фреона. Разработан для замены R22, но для дозаправки не применяется, только для полного заполнения системы.
- R134A. Используется для заправки кондиционеров в автомобилях (R12 – в старых моделях).
Кондиционер не включается
Происходит это как правило по двум причинам:
Первая заключается в том что произошла утечка и хладагент в системе отсутствует или его количество недостаточно. Для проверки необходимо подключить манометры. И если давление в системе менее 2 атм . Датчик аварийного давления отключает питание на компрессора. Вал компрессора не вращается от приводного ремня и давление в системе не создаётся. Датчик давления тем самым предохраняет компрессор от работы без хладагента. Ещё проще можно убедиться в том что в системе недостаточное количество хладагента , это перемкнуть между собой контакты датчика. В этом случае проверяются сразу две неисправности либо отсутствует хладагент, либо обрыв в цепи питания компрессора.
На неработающем двигателе, при включённом зажигании и кондиционере перемыкаются контакты датчика и электро муфта сработает, должен быть слышен характерный щелчок. Если этого не происходит соответственно либо нет хладагента. При подключении манометров это видно . Давление в системе должно быть более 3 атм.
С хладагентом всё в порядке, тогда необходимо искать проблему в электрической схеме. Это может быть обрыв в электропроводке, или вышел из строя сам датчик, или регулятор температуры, а может быть сгорел предохранитель. Здесь возникает много вариантов неисправностей. Устранить которые можно проверяя присутствие питания на каждом этапе электрической схемы. В случае если кондиционер включается и работает но нет необходимой температуры охлаждения , неисправность возникает уже в системе кондиционера.
Устройство и принцип работы датчика G65
Что же представляет из себя это нехитрое устройство? Познакомимся с ним поближе.
Как в любом другом датчике подобного рода, в G65 реализован принцип преобразования механической энергии в электрический сигнал. В конструкции этого микромеханического устройства предусмотрена мембрана. Она является одним из ключевых рабочих элементов датчика.
Степень прогиба мембраны, в зависимости от оказываемого на неё давления, учитывается при формировании выходного импульса, посылаемого в центральный блок управления. Блок управления считывает и анализирует входящий импульс в соответствии с заложенными характеристиками, и вносит изменения в работу узлов системы, посредством электрического сигнала. К представленным узлам системы, в данном случае можно отнести электромуфту кондиционера и электровентилятор.
Стоит также отметить, что в современных ДВД зачастую вместо мембраны используют кристалл кремния. Кремний, в силу своих электрохимических свойств, имеет одну интересную особенность: под действием давления, этот минерал способен изменять электрическое сопротивление. Действуя по принципу реостата, этот кристалл встроенный в плату датчика, позволяет посылать необходимый сигнал в регистрирующее устройство блока управления.
Рассмотрим ситуацию, когда срабатывает ДВД, при условии, что все узлы представленной системы исправны и работают в штатном режиме.
Как уже уточнялось выше, данный датчик располагается в контуре высокого давления системы. Если приводить аналогию с любой замкнутой системой подобного рода, можно сказать, что он монтируется на «подаче» хладагента. Последний нагнетается в контур высокого давления и, проходя через узкую магистраль, постепенно сжимается. Давление фреона растёт.
В данном случае начинают проявлять себя законы термодинамики. Вследствие высокой плотности хладагента, его температура начинает расти. Чтобы избавиться от этого явления, устанавливается конденсор, внешне схожий с радиатором охлаждения. Он, при определённых режимах работы системы, принудительно обдувается электровентилятором.
Итак, когда кондиционер выключен, давление хладагента в обоих контурах системы выровнено и составляет порядка 6-7 атмосфер. Как только включается кондиционер, в работу вступает компрессор. Нагнетая фреон в контур высокого давления, его значение доходит до рабочих 10-12 бар. Это показатель планомерно растет, и избыточное давление начинает воздействовать на пружину мембраны ДВД, замыкая управляющие контакты датчика.
Импульс от датчика поступает в блок управления, который посылает сигнал к вентилятору охлаждения конденсора и электромуфте привода компрессора. Таким образом, компрессор выводится из зацепления с двигателем, прекращая нагнетать хладагент в контур высокого давления, и перестаёт работать вентилятор. Наличие датчика высокого давления позволяет поддерживать рабочие параметры газа и стабилизировать работу всей замкнутой системы в целом.
Это интересно: Что такое датчик температуры всасываемого воздуха?
Норма давления фреона и от чего она зависит

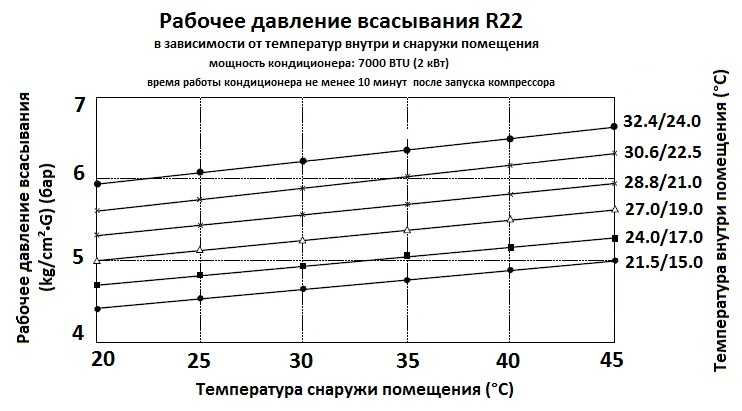

Давление в системе кондиционера – один из основных параметров, но норма давления, вопреки уверенности многих владельцев сплит-систем, не зависит от количества хладагента, циркулирующего в агрегате. Поскольку фреон в процессе работы осуществляет фазовые переходы, он подвержен влиянию разных факторов, в числе которых:
- Температура окружающей среды (в помещении и на улице).
- Марка хладагента, циркулирующего в системе.
- Режим работы оборудования.
- Степень загрязнения системы (например, турбины, воздушных фильтров).
То есть, я хочу сказать, что бессмысленно спрашивать, например, какое давление должно быть в кондиционере на 410 фреоне, без учета дополнительных данных. На практике рабочее давление теплоносителя меняется не один раз в сутки, вслед за изменением погодных условий и переключения режимов работы устройства. При этом количество газовой смеси не влияет на работу прибора ощутимо (разве что она улетучится полностью).

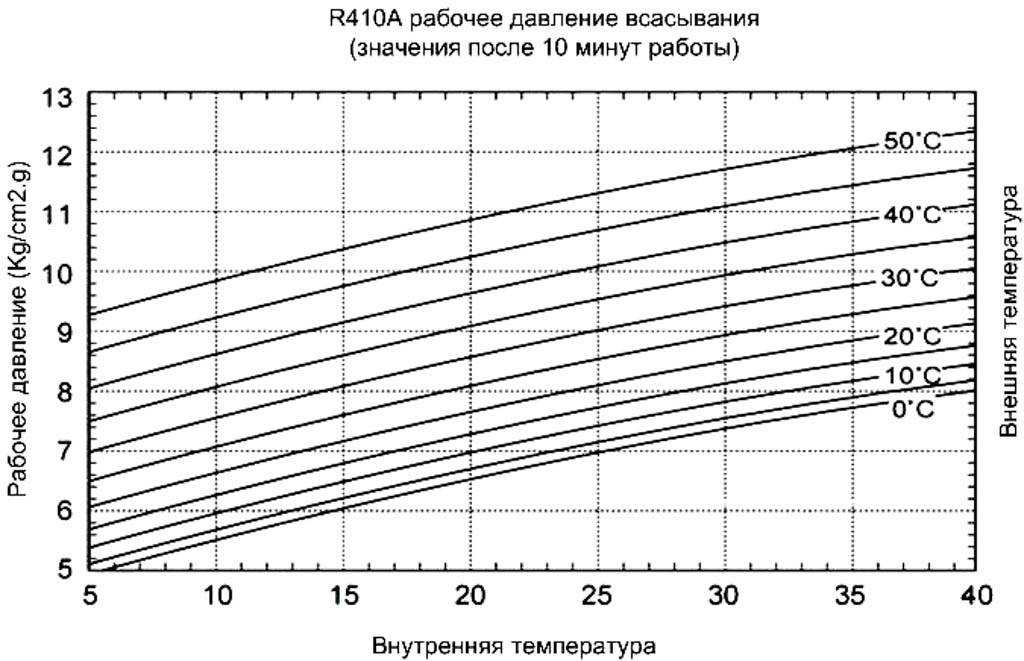

К примеру, для фреона марки R410A норма рабочего давления всасывания составляет порядка 8 бар, рабочее давление нагнетания (всегда выше) – 20-25 бар. Данные значения действительны при режиме работы на холод, когда температура воздуха составляет +24°C. С изменением факторов показатели также будут меняться. Соотношения марки и давления при разных температурах сводятся в специальные таблицы.
Особенности использования кондиционеров с разными температурными параметрами
Обычно предельно минимальные температуры кондиционер способен выдержать благодаря встроенному зимнему комплекту, состоящему из обогрева дренажного шланга, подогрева картера компрессора и электронной платы.
Но стоит помнить, что даже расширенный диапазон рабочих температур кондиционера не дает возможности использовать его для обогрева зимой. Если же пользователь игнорирует установленные ограничения температуры охлаждения/обогрева кондиционера, то это приводит к снижению КПД и потере эффективности, а также грозит:
- обледенением обоих блоков;
- замерзанием дренажной трубки;
- попаданием конденсата в помещение;
- поломкой компрессора и лопастей вентилятора.
Если сравнивать модели on/off и инверторные, то у первых предельная минимальная температура охлаждения кондиционера составляет -5°C, в то время как у вторых – до -15°C.
Говоря о нагревании воздуха в морозы, следует отметить, что для сплит-систем – это нереально. Исключением являются моноблочные кондиционеры – оконные и мобильные системы. Они могут быть использованы в качестве обогревателей зимой, так как «теплые» модели комплектуются мощными ТЭНами и функционируют как тепловентиляторы при запуске на греющий режим.
При отсутствии возможности установить систему в затемненном месте обязательно монтируют защитный козырек. Даже если рабочие температуры кондиционера максимально расширены (до +55°C), укрытие от солнца необходимо, так как постоянное функционирование на предельных возможностях быстро приводит к износу компрессора.
Компрессора нового поколения
Линейные компрессоры
Инновационными данные установки сделала возможность использования магнитных приводов, которые обеспечивают возвратно-поступательное движение поршня. Вал при этом не требуется. Такие компрессора отличаются низким уровнем шума, высокой производительностью, эффективностью и компактностью.
Ротационные компрессоры
Циркуляция фреона обеспечивается вариацией давления между камерой нагнетения и всасывания, которая обеспечивается вращением ротора. Такие компрессора отличаются компактным размером и намного большей производительностью в сравнении с поршневыми установками.
Заправка кондиционера фреоном по переохлаждению
Температура переохлаждения – это разница между температурой конденсации фреона определённой по таблице или шкале манометра (определяется по давлению считанному с манометра, подсоединённого к магистрали высокого давления непосредственно на шкале или по таблице) и температурой на выходе из конденсатора. Температура переохлаждения обычно должна находится в пределах 10-12 C (точное значение указывают производители)
Значение переохлаждения ниже данных значений указывает на недостаток фреона- он не успевает достаточно охладиться. В этом случае его надо дозаправить
Если переохлаждение выше указанного диапазона, значит в системе переизбыток фреона и его необходимо слить до достижения оптимальных значений переохлаждения.
Заправить данным способом можно с помощью специальных приборов, которые сразу определяют величину переохлаждения и давление конденсации, а можно и с помощью отдельных приборов- манометрического коллектора и термометра.
К достоинствам этого метода относится достаточная точность заправки. Но на точность данного метода влияет загрязнённость теплообменника, поэтому до заправки данным методом необходимо очистить (промыть) конденсатор наружного блока.
Проверка на снег
Если в кондиционере мало фреона, он начинает работать на пределе возможностей. Происходит следующее:
- Хладагента недостаточно, чтобы охладить или обогреть помещение;
- Компрессор начинает работать с большей скоростью, чаще включаться;
- Фреон быстро циркулирует по системе;
- В теплообменнике он слишком сильно охлаждается;
- На решетке образуется снег, иней, лед;
- Наледь мешает охлаждению воздуха, что дополнительно снижает эффективность.
Для того чтобы на решетке испарителя или конденсатора образовался лед, должно пройти некоторое время. Включите кондиционер на полчаса. После этого проверьте, есть ли иней на решетках испарителя или конденсатора.
Снег во внутреннем блоке кондиционера.
При работе на холод, недостаток фреона в кондиционере вызывает обледенение испарителя во внутреннем блоке. Проверить это просто:
- Откройте переднюю крышку внутреннего блока, потянув за фиксаторы по бокам;
- Снимите фильтры-сеточки;
- Осмотрите радиатор испарителя.
Когда кондиционер работает на тепло, лед будет образовываться на конденсаторе. Он находится в задней части внешнего блока. В сплит-системе посмотреть на него можно как с передней стороны блока, так и с задней. В остальных типах кондиционеров он может быть расположен по-разному.
Замерзший конденсатор во внешнем блоке центрального кондиционера для частного дома.
Заправка кондиционера фреоном по массе
Каждый кондиционер заправлен на заводе определённым количеством хладагента, масса которого указана в документации на кондиционер (также указана на шильдике), там же указана информация о количестве фреона которое надо добавить дополнительно на каждый метр фреоновой трассы (обычно 5-15 гр.)
При заправке этим методом необходимо полностью освободить холодильный контур от оставшегося фреона (в баллон или стравть в атмосферу,экологии это нисколько не вредит- об этом читайте в статье о влиянии фреона на климат )и отвакуумировать. После залить в систему указанное количество хладагента по весам или с помощью заправочного цилиндра.
Преимущества этого метода в высокой точности и достаточной простоте процесса заправки кондиционера. К недостаткам относятся необходимость эвакуации фреона и вакуумирования контура, а заправочный цилиндр, к тому же имеет ограниченный объём 2 или 4 килограмма и большие габариты, что позволяет использовать его в основном в стационарных условиях.
Уплотнения, гибкие шланги и сервисные порты
Резиновая смесь, применяемая для изготовления уплотнительных колец:
- соединений,
- фитингов,
- компонентов системы кондиционирования,
используемых с фреоном R134a, представляет собой гидрированный бутадиен-нитрильный каучук (HNBR — Hydrogenated Nitrile Butadiene Rubber).
Резина на основе этой смеси, имеет зелёный оттенок. Смазка уплотнительных колец выполняется посредством минерального масла.
Кондиционер автомобильный — шланги специальные резиновые
Все шланги и трубки, входящие в комплект кондиционера автомобильного, предварительно смазываются. Также подлежат смазыванию уплотнительные кольца, поставляемые в качестве запасных. Другие производители могут использовать уплотнительные кольца другого цвета и размера.
Следует убедиться, что для типа обслуживаемой или ремонтируемой системы используются подходящие уплотнительные кольца. Нельзя использовать уплотнительные кольца под фреон R12 в системе, где заправлен фреон R134a.
Подмена непременно приведёт к повреждению уплотнительных колец по причине отсутствия хлора в составе фреона R134a. Между тем допустимо применять уплотнительные кольца для фреона R134a в системе с фреоном R12.
Гибкие резиновые шланги автомобильного кондиционера: A – под хладагент R12; B – под хладагент R134a; 1(A) – каучуковый нитрил; 1(B) – нейлон; 2(A) – армирование; 2(B) – каучуковый нитрил; 3(A) – резина; 3(B) – армирование; 4 — резина
Гибкие резиновые шланги под фреон R134a и R12 также имеют некоторые отличия. Шланги для хладагента R134a отличаются наличием нейлоновой внутренней облицовкой.
Благодаря такой облицовке, практически полностью исключена утечка хладагента, которая естественным образом происходит по причине пористой структуры резиновых шлангов.
Шланги под фреон R134a имеют меньший наружный диаметр и более тонкие стенки, обеспечивая лучшую гибкость и снижение уровня шума в системе кондиционирования. Нельзя использовать шланги под хладагент R12 в системе кондиционирования на фреоне R134a.
Масло типа PAG и водород, присутствующие в составе хладагента R134a, приводят к быстрому износу обычных нитриловых шлангов для фреона R12. Плюс к этому шланги под хладагент R12 обычно имеют больший наружный диаметр, что способствует увеличению уровня шума.
Кондиционер автомобильный — сервисные порты системы
Сервисные порты для зарядки фреоном устанавливаются:
- на шланги,
- на трубки,
- на фильтры-осушители.
Эти порты зарядки позволяют обслуживать и тестировать систему кондиционирования непосредственно под давлением. Порты разных размеров определяют верхнюю и нижнюю стороны системы кондиционирования.
Пластиковая крышка с резиновым уплотнением используется для закрытия отверстия зарядного порта и предотвращения утечки. Специальная конструкция зарядного клапана разработана для соответствия зарядным портам R134a.
Клапаны Шредера допускают некоторую утечку, поэтому должны закрываться пластиковыми защитными колпачками. Клапаны Шредера, предназначенные для R134a, должны использоваться только в системах на R134a.
При помощи информации: AriaZone
Замена датчика и профилактика поломок
В случае выхода из строя этого элемента необходимо произвести срочную замену датчика давления кондиционера. Конечно, можно обратиться за помощью к специалистам, но эта процедура несложная и ее реально осуществить самостоятельно в гаражных условиях. Нам понадобится ключ на «14». Желательно, чтобы была смотровая яма, но можно воспользоваться и подъемником.
Замена ДДК
Глушим двигатель, так как эту операцию проводят только на авто с выключенным зажиганием. Немного отодвинув пластиковую защиту бампера и посмотрев направо, вы увидите этот датчик. Чтобы его демонтировать, необходимо поднять защелку на штекере и снять подключенные к нему провода. Теперь выкручиваем устройство рожковым ключом. Благодаря специальному предохранительному клапану можно не бояться, что произойдет утечка хладагента. На освободившееся место вкручиваем новое устройство, подключаем к нему все провода, возвращаем на место защиту и наслаждаемся комфортным передвижением в своем любимом авто.
Есть еще один способ добраться до этого датчика без использования подъемников и смотровых ям. Необходимо просто снять передний бампер. Но описываемый выше метод более простой в исполнении. Если замена вполне осуществима своими силами, то проверку датчика давления кондиционера следует доверить специалистам, ведь для этого понадобится дорогостоящая аппаратура и приобретать ее для домашнего пользования нецелесообразно.
Снятие переднего бампера
Для профилактики обязательно включайте климат-контроль на режим охлаждения хотя бы на 10 минут даже зимой. Достаточно повторять эту операцию 1 раз в неделю. С наступлением морозов сначала хорошенько прогрейте авто и только тогда запускайте кондиционер. Дотроньтесь до торпеды, она не должна быть холодной. Промывая конденсатор, нужно действовать очень аккуратно, так как тонкие ребра его ячеек легко деформировать. Используйте только качественный хладагент и серьезно подойдите к выбору автосервиса. Несоблюдение технологии заправки приведут к весьма серьезным проблемам со
https://youtube.com/watch?v=K3wpHlxsqpo

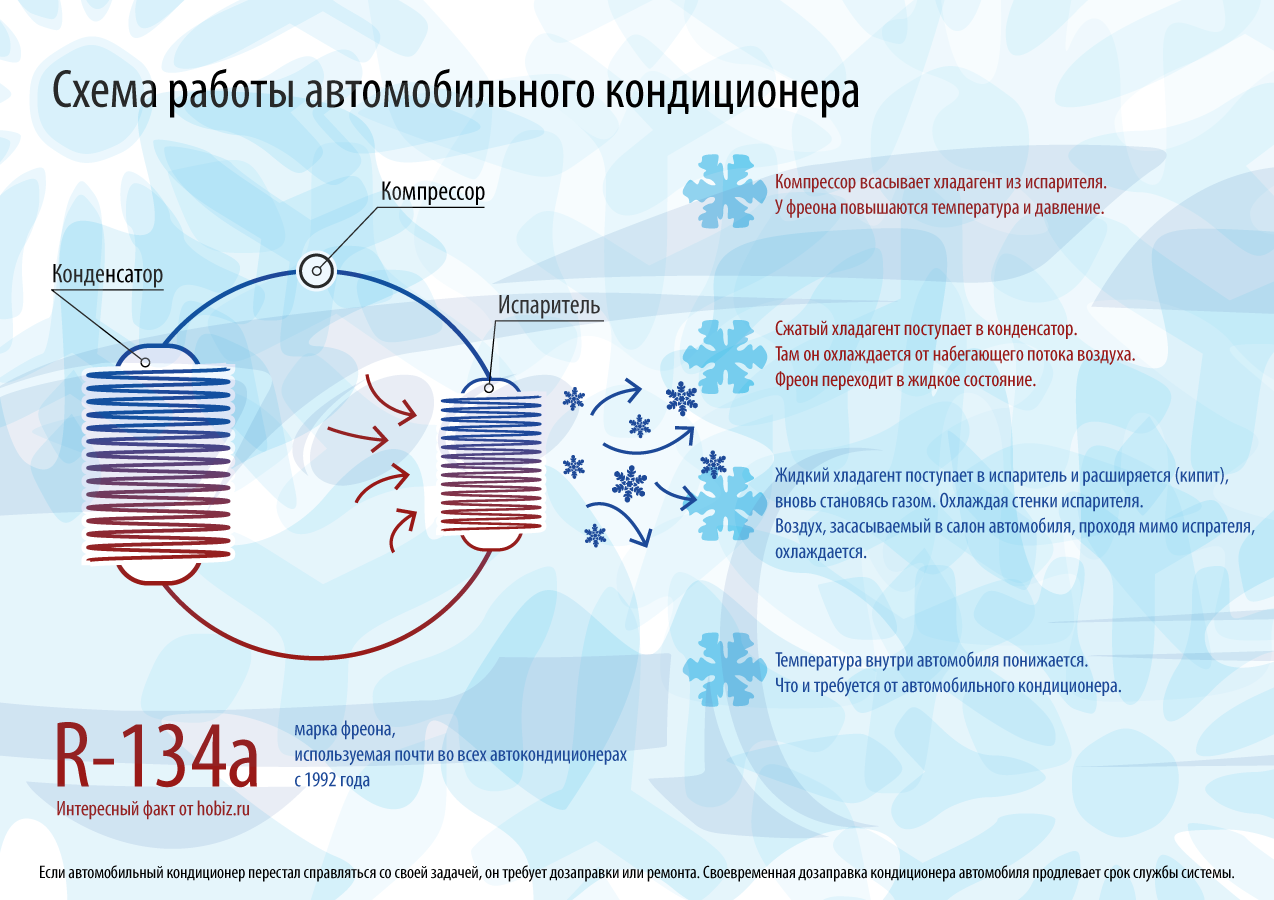

Как работает: алгоритм, принцип работы
Компрессор магистрально соединен с конденсатором и испарителем. В качестве магистралей используются медные трубки тонкого сечения. Таким образом создается контур охлаждения, по которому циркулирует фреон с малым количеством компрессорного масла.
Технологически в компрессоре происходят следующие последовательные процессы:
- Из испарителя в компрессор циркулирует фреон (о рабочих диапазонах давления и температуры нами было написано выше).
- В компрессоре происходит сжатие фреона. Сжатие по законам физики приводит к ускорению движения корпускул вещества, а значит и к нагреву.
- На конденсатор воздействует струя воздуха, который по температуре ниже, чем фреон. В итоге фреон начинает остывать и переходит из газообразного вещества в жидкое, при этом происходит дополнительное выделение тепловой энергии.
Далее происходят технологические процессы, сопровождающие работу кондиционера, но компрессор обслуживает только те, которые описаны выше. Процессы, которые описаны выше характерны для абсолютного числа компрессоров вне зависимости от моделей и производителя.
Важно! Отметим одно важное обстоятельство, которое затрагивает работу компрессора, — если испаритель не успевает «обработать» фреон и полностью перевести его в газообразное состояние, то во вход компрессора может попасть жидкость. Жидкость, в отличие от газа, практически несжимаема
В ходе работы происходит сильное гидравлическое воздействие и возникает поломка. Кроме того, не рекомендуется работа кондиционера при низких температурах атмосферного воздуха.
