Применение компрессионных фитингов для соединения труб

Установка элементов соединения

Создавать соединения с помощью ПНД фитингов необходимо в соответствии с инструкцией. Прежде чем приступить к монтажу, следует изучить качество трубных изделий. Их размеры должны соответствовать указанным в нормативных документах значениям

В частности, обратить внимание следует на следующие характеристики:

• диаметр не должен отклоняться от номинальной величины более чем на 1%;
• овальность сечения не должна превышать 2%.

Если отклонения будут выходить за вышеуказанные пределы, такие трубы для безопасности следует прокладывать на горизонтальных участках.

Соединительные изделия диаметром до 50 миллиметров устанавливают ручным способом. Для элементов большего сечения используется специальный ключ для компрессионных фитингов. Перед монтажом трубу необходимо обрезать под углом 90˚, тщательно очистить её поверхность, устранить неровности и округлить края. Наличие дефектов недопустимо.

Процедура монтажа не требует продолжительного времени. Сначала на один из подготовленных концов трубы надевается гайка, после чего устанавливается кольцо зажима. Затем в фитинг вставляется труба. При этом необходимо контролировать, чтобы кольцо дошло до упора. Потом вручную или с помощью инструмента закручивается гайка.

К основным преимуществам ПНД фитингов можно отнести:

• соединение получается прочным и долговечным;
• простота и высокая скорость монтажа;
• допускается соединять трубы, изготовленные из разных материалов;
• несклонность к коррозии;
• необходимость проводить и контроль соединения и регулярно подтягивать гайку отсутствует;
• из вышеуказанного пункта следует, что прокладывать системы трубопроводов, скреплённых ПНД фитингами, допускается не только в земле, но даже в бетоне.

Коммуникации, соединенные подобными фитингами, прокладывают и наземным, и подземным способами

Как выбирать

Фитингу отводится достаточно важная роль. Выше было сказано, что монтируют его как на разветвлениях, так и на поворотах

По этой причине он подвергается максимальному давлению.  Для того чтобы такие детали эксплуатировались на протяжении длительного периода времени без потери основных свойств, при их выборе уделяйте внимание следующим моментам:

• есть ли сертификат соответствия общепринятым технологическим нормативам;
• идеальность формы уплотнительного кольца;
• точность геометрических размеров посадочного места.

Монтаж труб компрессионными ПНД фитингами при их правильном выборе не вызовет никаких особых сложностей.

Инструкция монтажа

Монтаж компрессионного фитинга ПНД малого диаметра можно производить вручную без специального инструмента, большого диаметра с помощью специального компрессионного ключа. Необходимо монтировать фитинги таким образом, чтобы обеспечить доступ к ним в будущем. При монтаже с металлической трубой применяют переходной фитинг, соединяющийся посредством резьбового соединения. Для герметичности на резьбу наматывается ФУМ-лента. Для начала необходимо начертить схему всего трубопровода с учётом всего оборудования и элементов. По схеме можно определить количество фитингов. Желательно чтобы их было как можно меньше и это вопрос не цены, а надёжной работы трубопровода.

Фитинги для труб пнд правильный монтаж осуществляют следующим образом:

1. Обрезать трубу ПНД под прямым углом и устранить заусенцы с закруглением кромок.
2. Нанести метку на поверхности трубы, обозначающую расстояние, на которое вводится фитинг.
3. Смазать конец трубы водой или мылом.
4. Гайку синего цвета снимают с фитинга и одевают на трубопровод.
5. Поместить на трубу запрессовывающую втулку.
6. Зажимное белое кольцо устанавливают толстой частью в направлении конца трубы. Резиновое кольцо можно либо надеть на трубу, либо поместить в специальный паз в корпусе. Желательно нанести смазку на кольцо. (Через время при разборке и сборке фитинга кольцо подлежит замене, так как обжимный способ установки не многоразовый. Цена будет небольшой).
7. Вставить с усилием трубу в корпус до метки, сдвинув вплотную к нему кольцо и втулку. Необходимо обязательно проследить, чтобы труба полностью вошла в кольцо иначе герметичности не будет.
8. Закрутить гайку синего цвета сначала без инструмента, а затем специальным инструментом сильнее.

Источник

Выбираем фитинги для полиэтиленовых труб

На сегодняшний день системы водоснабжения практически повсеместно выполнены из полиэтиленовых труб. Время стальных, чугунных или медных коммуникаций уходит в прошлое.

ПЭ трубопроводы демонстрируют ряд преимуществ, исключающих активное использование аналогов из других материалов. Демократичная цена ставит этот метод обустройства подачи воды вне конкуренции. Сфера применения необычайно широка: обслуживание артезианских скважин, орошение приусадебных участков, изоляция линий связи и, собственно, водопроводы

Отдельно необходимо обратить внимание на потенциально длительный период эксплуатации и доступность последующей утилизации

Существенным плюсом подобных коммуникационных решений является поразительная простота сборки, чему способствуют специальные элементы – фитинги. Эта деталь конструкции монтируется в случае необходимости разветвлений, поворотов или смены рабочего диаметра путепровода. Подразумевает возможность изменения конфигурации структуры, обеспечивает максимальную герметичность стыков.

Преимущества и недостатки компрессионных фитингов

Компрессионные фитинги для ПНД – соединения, которые приобрели широкую популярность, благодаря несомненным преимуществам их использования:

• долгие сроки службы – до 50 лет при правильной эксплуатации;
• легкость и быстрота монтажа: не требуется применения спецтехники, сварки, особых профессиональных умений;
• возможность многократного использования;
• универсальность применения для любой среды – инертность к химическим соединениям, антикоррозийная стойкость;
• широкий выбор типов и размеров;
• возможность замены любого элемента конструкции;
• высокая герметичность стыков;
• возможность создания комбинированного трубопровода – например, соединения ПНД изделия с металлической трубой;
• устойчивость к вибрации и гидроударам;
• эстетичный внешний вид;
• доступная стоимость.

Недостатками применения компрессионных фитингов можно считать:

• нет размеров для труб большого диаметра;
• не рекомендуется применять при высоких температурах;
• при повреждении резинового кольца может нарушиться герметичность.

Однако не стоит забывать, что даже сварная конструкция может быть непрочной, если монтаж был проведен небрежно. Тем не менее, компрессионные фитинги для ПНД – удобный, выгодный и быстрый способ соединения труб, доступный любому человеку с начальными навыками работы с сантехникой. Именно поэтому эта продукция пользуется высоким спросом. Главное – выбрать качественные, сертифицированные изделия и четко следовать инструкциям по монтажу.

Компания «Пластпродукт» производит и реализует компрессионные фитинги для ПНД труб. Изготовление с соблюдением ГОСТа, а так же благодаря наличию лаборатории для контроля качества выпускаемой продукции, позволяет нашей компании выпускать надёжный и качественный продукт.

Ведущие производители компрессионных фитингов для соединения полиэтиленовых труб

На территории нашей страны широко представлены изделия компании Unidelta (Италия). Разбираются эти фитинги полностью. Упорное кольцо, удерживающее резинку, оснащено защёлкой. На цанговом кольце имеются 4 заострённых зуба, обеспечивающих надёжное крепление труб в фитинге.

Если ваша система оснащена трубами из сшитого полиэтилена, лучшим выбором будут изделия от бренда Rehau (Германия). Не меньшей популярностью пользуется продукция таких компаний, как Irritec (Италия), Astore (Италия), Plasson (Израиль) и George Fischer (Швейцария).

Практика использования компрессионных соединительных элементов для полиэтиленовых конструкций показала очень надёжную и высокую эффективность их работы. Такие детали способны выдержать воздействие разнообразных химических соединений и резкие колебания температурного режима.

Правила монтажа с использованием компрессионных фитингов

Монтаж труб с помощью современных компрессионных приспособлений достаточно прост. Технология похожа для фитингов из ПНД и из металла.

Перед монтажом следует строго перпендикулярно отрезать соединяемую трубу, очистить торец от загрязнений, сточить напильником заусенцы (и удалить с помощью ветоши!).

Затем открутить наружную обжимную гайку, надеть на конец заготовки, с усилием вставить заготовку в фитинг, закрутить гайку вручную для упора.

Зажать корпус фитинга (цангу) гаечным ключом (без фанатизма – можно повредить корпус), вторым ключом зажать накидную гайку и прокрутить: при монтаже труб диаметрами 20-25 мм – на 1 оборот с четвертью, 32 мм и больше – на один оборот.

После сборки всей системы необходимо наполнить ее водой и испытать – если соединение подтекает, подтянуть еще на четверть оборота.

Желательно, чтобы вблизи фитингов были установлены клипсы-крепления, чтобы фитинги меньше колебались при гидравлических ударах.

При монтаже следует тщательно удалить с заготовки мусор и заусенцы – они засоряют трубы.

Разновидности фитингов

Для начала рассмотрим две, самые основные группы фитингов, с помощью которых выполняется соединение ПНД водопровода в абсолютном большинстве случаев.

Детали это очень простые в обработке и взаимодействии с ними, монтаж их выполняется своими руками. Исключение составляют сегментные литые образцы, где необходимо иметь при себе сварочный аппарат. Размеры у них самые разнообразные.

Минимальные размеры равны 20, 25 и 32 мм, максимальные равны 150 мм в бытовых системах и нескольким сотням в системах промышленных.

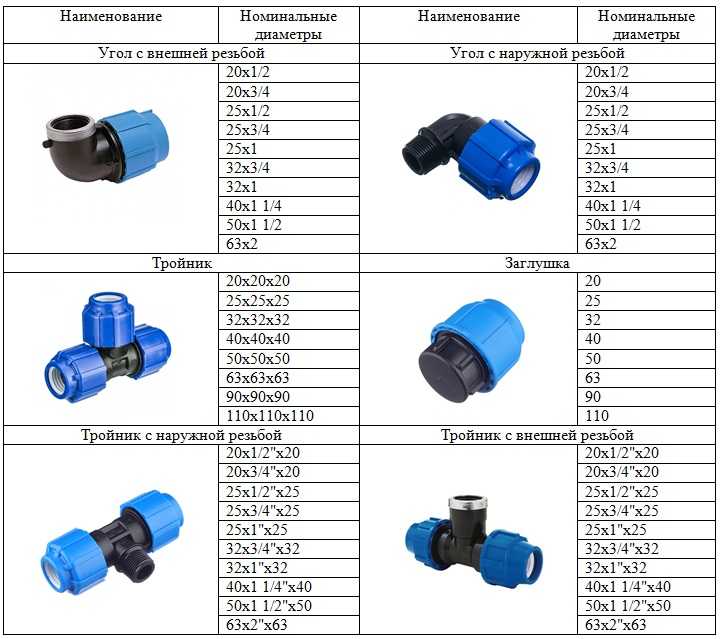

Бывают фитинги:

• разъемные;
• неразъемные.

Неразъемные соединения являют собой сегментные литые пластиковые фитинги, монтаж которых выполняется за счет их нагрева.

По большому счету, это стандартные сварные изделия , во многом напоминающие аналогичные из металла. Однако там где с металлом нужно было привлекать сварщика, с ПНД фитингами можно справиться своими руками.

К сожалению, выполнить соединение водопровода без сварного аппарата практически невозможно. Есть правда специальные образцы с встроенной сваркой. Но даже их невозможно активировать, не подсоединив к электричеству.

После того как непосредственно монтаж осуществлен, мы получаем качественный монолитный сварной шов, ничем не уступающий шву от стандартной сварки.

Разъемные соединения легко разобрать, то есть система холодного водоснабжения становится модифицируемой. Однако разъемные модели стеснены в размерах. Если моделей с диаметром в 20, 25, 32 и 40 мм хватает с излишком, то фитинги диаметром от 100 мм встречаются редко.

Неразъемные фитинги

К неразъемным фитингам относят детали преимущественно сегментные и литые. Выше мы уже отметили, что их монтаж осуществляется за счет сильного нагрева, а если говорить проще, то сваривания диффузионным способом.

Название «сегментные», означает что деталь как бы вырезана из куска трубы, то есть является ее сегментом. Обозначение «литые» сигнализирует, что фитинг цельный, а не состоит из нескольких частей. Вылит прямо на производстве в виде единственной заготовки.

Современная промышленность производит литые пластиковые детали любых размеров, начиная от 20, 25 и 32 мм, и заканчивая исполинскими соединительными элементами, с диаметром от 200-300 мм.

Существуют следующие способы, с помощью которых осуществляется их монтаж:

1. Стыковая сварка.
2. Сварка в гнездо.

В первом случае монтаж возможен из-за прогрева краев труб или соединителей, а затем соединения их под давлением.

Сварка гнездовая – способ допустимый, когда внутренний диаметр фитинга равен наружному диаметру заготовки. Внутренняя его часть прогревается, равно как и наружная часть края трубопровода, а затем они скрепляются.

Ну а электродиффузия – стандартный метод сваривания полимеров, позволяющий выполнять монтаж любых деталей своими руками.

Разъемные соединения

К разъемным ПНД соединителям относят компрессионные и обжимные детали. Они являются почти что копией обычных компрессионных (резьбовых) соединений, что применяются для фиксации металлических и металлопластиковых труб.

Принцип процесса монтажа тоже аналогичен. Вследствие более слабой конструкции производители запрещают их монтаж на трубопроводах с большим давлением, в напорных системах промышленного образца и т.д.

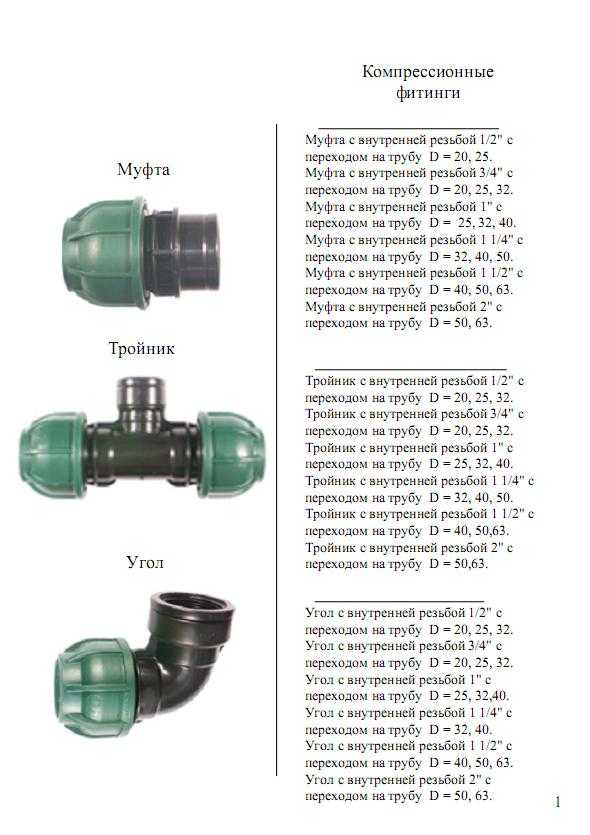

Самые ходовые варианты фитингов имеют диаметры 20, 25, 32, 40, 48 и 56 мм. Идеально подходят для монтажа в бытовых системах водоснабжения.

При прокладке трубных магистралей, все равно больших внутригородских или малых в пределах жилого дома, всегда приходится решать основную задачу — соединение отдельных кусков труб в единое целое. Во-первых, куски нужно стыковать, а во-вторых, любая трасса имеет и повороты и разветвления. Именно по этой причине вся трасса состоит из частей, которые соединяются при помощи сварки или фитингов — соединительных частей трубопровода в местах разветвлений, поворотов, разъемных соединений и т. д.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

1. Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
2. Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
3. Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
4. Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
5. Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
6. Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.

Использование фланцев

Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.

Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм

На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают

Соединение пресс-фитингами

Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.

Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.

Применение муфт (ПНД)

Это основная разновидность компрессионных фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.

Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.

Склеивание элементов

Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.

Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.

Правила установки и замены

Существует несколько основных правил, которые должен соблюдать монтажник во время сборки полиэтиленовых коммуникаций:

1. В зоне стыка элементов требуется удалить все возможные виды загрязнений.
2. Детали должны быть сухими. Даже несколько капель снижают прочность сварного шва.
3. Необходимо точно соблюдать время фиксации при пайке изделий, чтобы не допустить деформации соединения.
4. Край трубы ПНД должен вводиться в соединитель достаточно глубоко — до внутреннего упора.
5. При прокладке в земле желателен запас по длине, чтобы в процессе просадки или подвижек грунта трубу ПНД не вырвало из фитинга.
6. Нельзя применять чрезмерное усилие при закручивании накидной гайки разъемных соединителей, так как это может привести к их деформации или выскальзыванию уплотнительных колец. При повторном использовании резиновые уплотнители заменяются.

Технология монтажа

Процедура установки соединительных деталей зависит от выбранного вида. Для сваривания отрезков трубного проката и фитингов из полиэтилена применяется технология термической полифузии. Это нагрев свариваемых поверхностей до определенной температуры и их быстрое соединение между собой. Пайка выполняется по следующей схеме:

1. Нарезка трубных изделий по необходимым размерам.
2. Зачистка поверхностей торцов и калибровка отверстий.
3. Снятие фаски по краям.
4. Обезжиривание поверхностей в зоне сварки.
5. Вставка деталей для нагрева в разъемы сварочного прибора.
6. Стыковка нагретых деталей.
7. Фиксация деталей в таком положении на 20–30 минут для остывания места свари.

Обжимной фитинг. Что это?

Обжимные фитинги для труб из полиэтилена работают по технологии затягивания кольца из гибкого материала с прорезью при закрутке обжимных гаек. В основном, обжимные фитинги делают из латуни или пластика. Их монтаж не требует профессионального оборудования, в процессе установки нужно использовать мускульную силу рук и пару гаечных ключей.

Существует другая разновидность обжимных фитингов – цанговые конструкции. Принцип обжимки в этой системе схож с тем, при помощи которого удерживается грифель в цанговых карандашах.

Фитинги с обжимной системой отличаются тем, что они позволяют скрыть погрешность в диаметре соединяемых труб, тем самым отпадает необходимость калибровки конструкции. Эти крепления отлично подойдут для ликвидации прорыва трубопровода вне зависимости от того, из чего были сделаны трубы. Главное, чтобы с поверхности была снята хотя бы небольшая фаска.

Крепежные элементы

Чтобы трубопровод работал надежно, его следует закрепить. Это можно сделать двумя способами:

• с помощью крепежных крюков – свободное крепление;
• с помощью специальных хомутов – жесткое крепление.

Правила установки крепежа:

• каждый стык должен быть зафиксирован;
• на прямых участках крепеж устанавливают через расстояние, равное 10 диаметрам трубы;
• жесткий крепеж осуществляют хомутами с резиновой прокладкой;
• свободный – либо на крюках (можно самодельных), либо в хомутах, но без резиновой прокладки.

Возможные ошибки при монтаже

Ошибки могут возникнуть при нарушении правил соединения:

• несоблюдение расстояния между крепежными элементами;
• неправильное время нагрева, излишнее усилие при сварном соединении;
• жесткий крепеж, без учета линейного расширения материалов.

Способы соединения ПНД труб

Соединить два отрезка пластиковой трубы можно различными способами. Наиболее часто применяется сварной способ, либо соединение с применением компрессионных фитингов.

Фитинги для сварки производятся путем отлива детали необходимой конфигурации из полимерных материалов. Для придания элементам дополнительной прочности процедура осуществляется под давлением. Стоимость таких изделий невысока, но для монтажа обязательно потребуется специальный паяльный аппарат.

Рекомендуем ознакомиться: Пуш фитинги (Push Fit) — новейшая разработка для надежного соединения труб

Принцип действия устройства заключается в сильном нагреве стыкуемых элементов (в данном случае конца трубы и фитинга) и соединении расплавленных пластиковых поверхностей друг с другом.

Для получения ровного и прочного шва следует учитывать несколько важных моментов:

• Необходимо точно выдерживать время нагрева, которое различается в зависимости от диаметра соединяемых деталей. Рекомендованные временные значения можно без труда найти в инструкции к аппарату, либо на официальных сайтах производителей.
• Стыковка изделий производится сразу же после нагрева, пока детали не успели остыть.
• Стык должен быть ровным, без пустот и наплывов.
• Прокручивать или смещать соединенные, но еще не застывшие элементы нельзя.

Если доступ к месту сварки затруднен можно воспользоваться фитингами. Такой соединительный элемент имеет в конструкции встроенную металлическую спираль. При подаче электричества спираль разогревается, расплавляя окружающий ее слой пластика и верхний слой трубы. Остывая, расплавленная масса застывает, образуя однородный ровный шов, по прочности не уступающий материалу самой трубы.

Применение электросварных фитингов также требует определенной сноровки

Здесь важно четко выдержать время разогрева спирали. При недостатке времени, стык может быть непрочным

Если передержать – труба может деформироваться

Если передержать – труба может деформироваться.

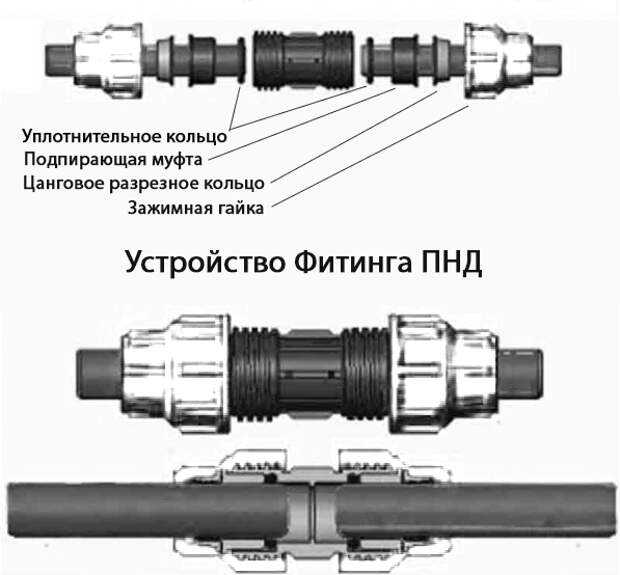

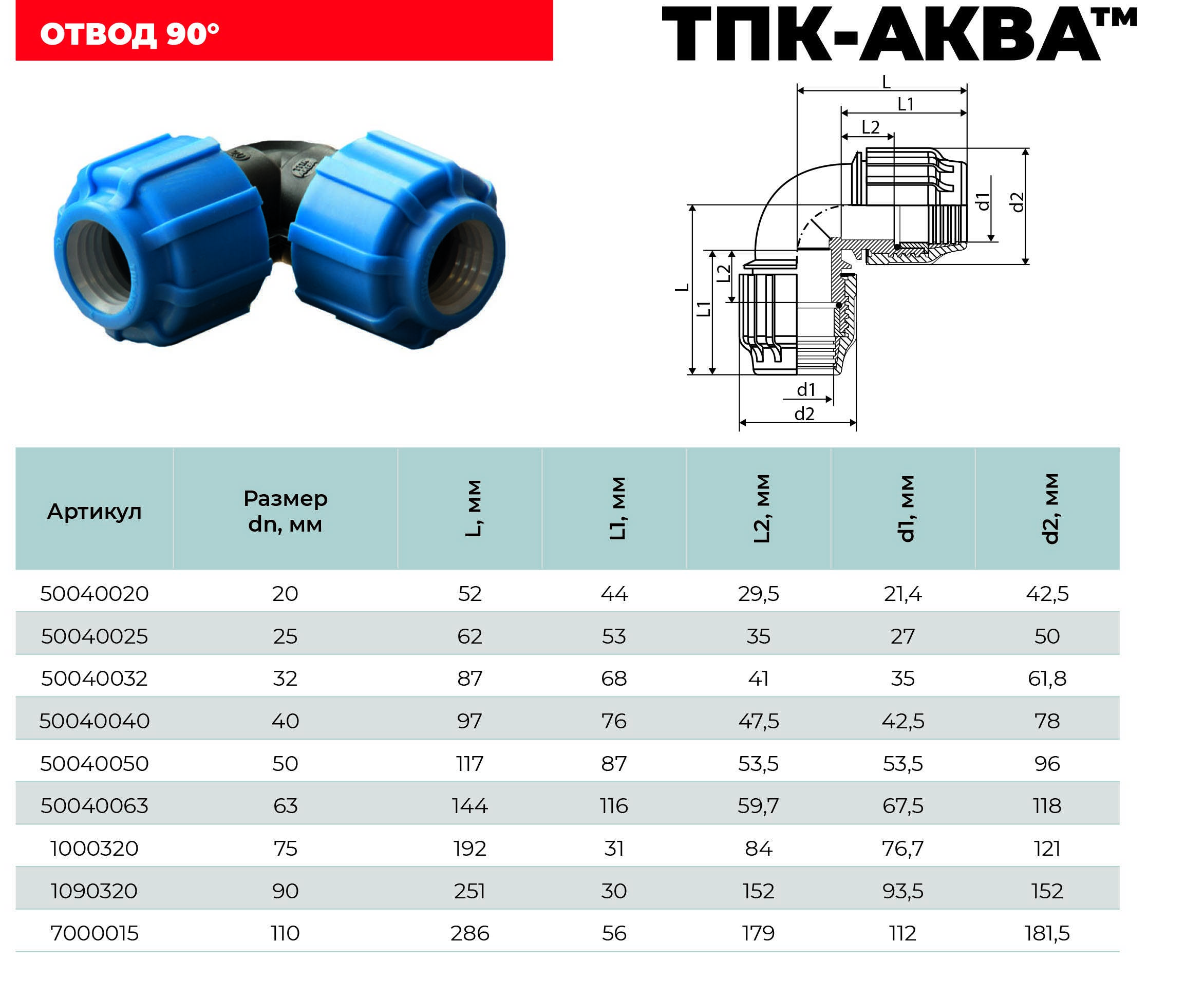

Компрессионный фитинг полностью отличается от рассмотренных вариантов как по конструкции, так и по способу монтажа.

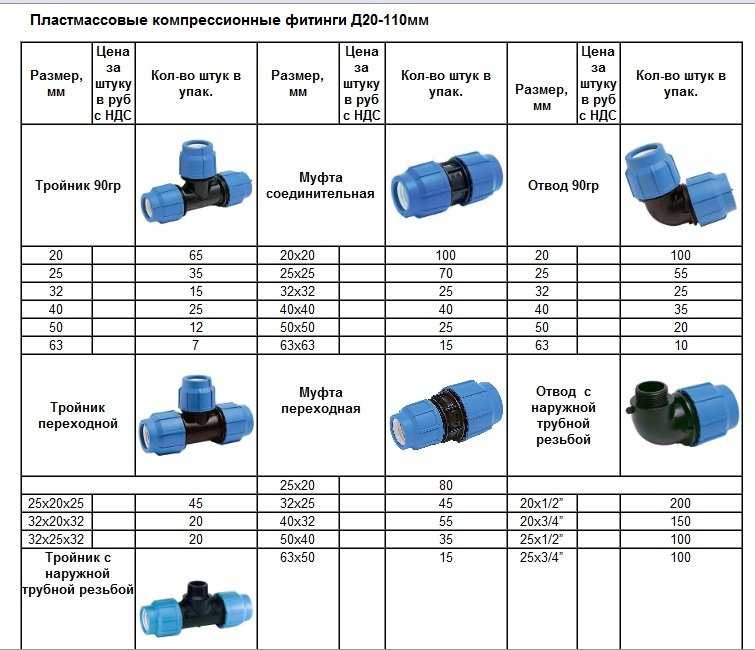

Стандартный фитинг представляет собой разборную деталь диаметром от 16 до 110 мм, состоящую из нескольких элементов:

• Пластикового корпуса, оборудованного внешней резьбой и фиксатором, ограничивающим глубину ввода трубы.
• Комплекта уплотнительных колец. Представляют собой детали из особых сортов резины, обеспечивающих полную герметичность в месте стыка.
• Втулки, выступающей в роли пресса. Главная задача этого элемента – защита конца трубы от высокого давления рабочей среды.
• Зажимных колец, защищающих изделие от механических повреждений.
• Защитных крышек с резьбой, закрывающих место стыка с двух сторон. Поверхность такой крышки чаще всего ребристая, что позволяет плотно затянуть ее без использования инструмента.

Рекомендуем ознакомиться: Какие фитинги лучше подходят для капельного полива

Применение компрессионных фитингов позволяет получить полностью разборную трубопроводную систему, где гораздо проще вносить любые коррективы, от изменения схемы прохождения труб до замены или ремонта стыковочных элементов.

Типы фитингов различаемых по разъемности соединения

При монтаже трубопровода могут потребоваться как разъемные соединения, так и неразъемные. Это обуславливается нахождением стыка труб и его применением. Например, трубы ПНД для водоснабжения: фитинги на первом этапе монтажа применяются для соединения трубопровода с насосной станцией. В какой-то момент времени может потребоваться замена насоса и разъемное соединение максимально упростит необходимую работу.

Разъемные соединения

Разъемное соединение

В большинстве случаев монтаж разъемных соединений осуществляется с описанными выше компрессионными фитингами. Но есть и другие способы обустройства такого стыка:

• Фланцевое соединение. Литой или латунный фланец присоединяется к трубе методом сварки. Такой вид соединения преимущественно используется для труб большого диаметра или стыковки полиэтиленовой трубы с металлической.
• Резьбовое соединение. Крепление труб осуществляется с помощью заранее подготовленной на трубах и фитингах резьбы. Считается наименее надежным. Может применяться для прокладки кабельных трубопроводов или систем с маленьким давлением жидкости.
• Раструбное соединение. Применяется крайне редко. Осуществляется посредством фиксации одного конца трубы в расширении фитинга или другого конца трубы. Наиболее часто применяется для прокладки трубопроводов для кабеля.

Для разъемных соединений могут применяться латунные фитинги для ПНД труб.

Неразъемные соединения

Сварное соединение

Неразъемные соединения наиболее часто используются для соединения конструкций, находящихся под землей или в бетоне, так как такой вид считается самым надежным. Сварка труб может проводиться следующими способами:

• Встык. Самый распространенный способ стыковки труб одинакового диаметра;
• Гнездовая сварка. Для такого способа стыковки труб используются фитинги с внутренним диаметром, равным аналогичному параметру трубы.
• Прессовочная или краевая сварка. Применяется для стыковки труб с сооружениями, например, колодцами.
• Электрофузионная сварка. Происходит при помощи электромуфт и считается самым надежным методом соединения.

Для обустройства неразъемного соединения используются литые и электросварные фитинги.

Какими преимуществами обладают фитинги компрессионные для труб ПНД

Полиэтиленовые трубы могут стыковаться при помощи самых разных соединителей. Их обычно разделяют на три категории: литые, электросварные и компрессионные фитинги ПНД.

Первые две категории фитингов стыкуются исключительно посредством сварки, а компрессионные (или по-другому – обжимные) имеют более простой способ монтажа.

На рисунке ниже показаны составные элементы фитинга компрессионного для труб РЕХ:

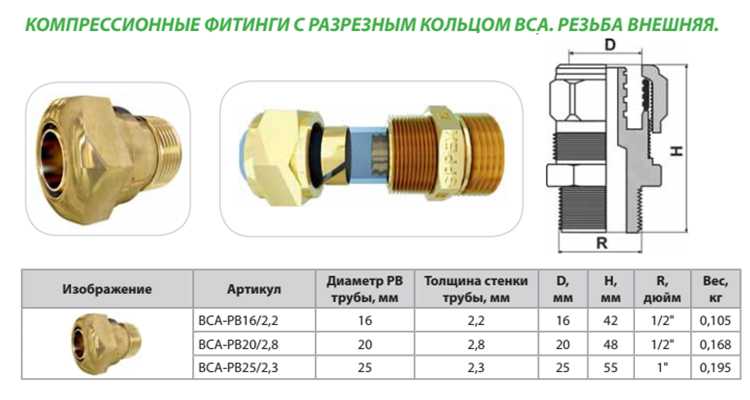

Несомненным достоинством компрессионных фитингов для полиэтиленовых труб является простота и скорость их монтажа. Как правило, фитинги поставляются в комплекте с элементами, необходимыми для их монтажа. Поэтому установка такого типа соединителей выполняется в считанные минуты, без применения каких-либо специальных инструментов. У соединения труб компрессионными фитингами есть еще немало других преимуществ:

• возможность многократной (не более 10 раз) разборки и сборки соединения;
• легкость проведения ремонтных работ – понадобится лишь ключ;
• устойчивость к воздействию коррозии;
• повышенная износоустойчивость;
• оснащение фитингов как внутренней, так и внешней резьбой позволяет соединять полипропиленовые трубы с металлическими;
• устойчивость к химическому воздействию;
• стойкость к температурным колебаниям;
• долгий срок службы (до 50 лет).

Читайте материал по теме: Фитинги латунные обжимные

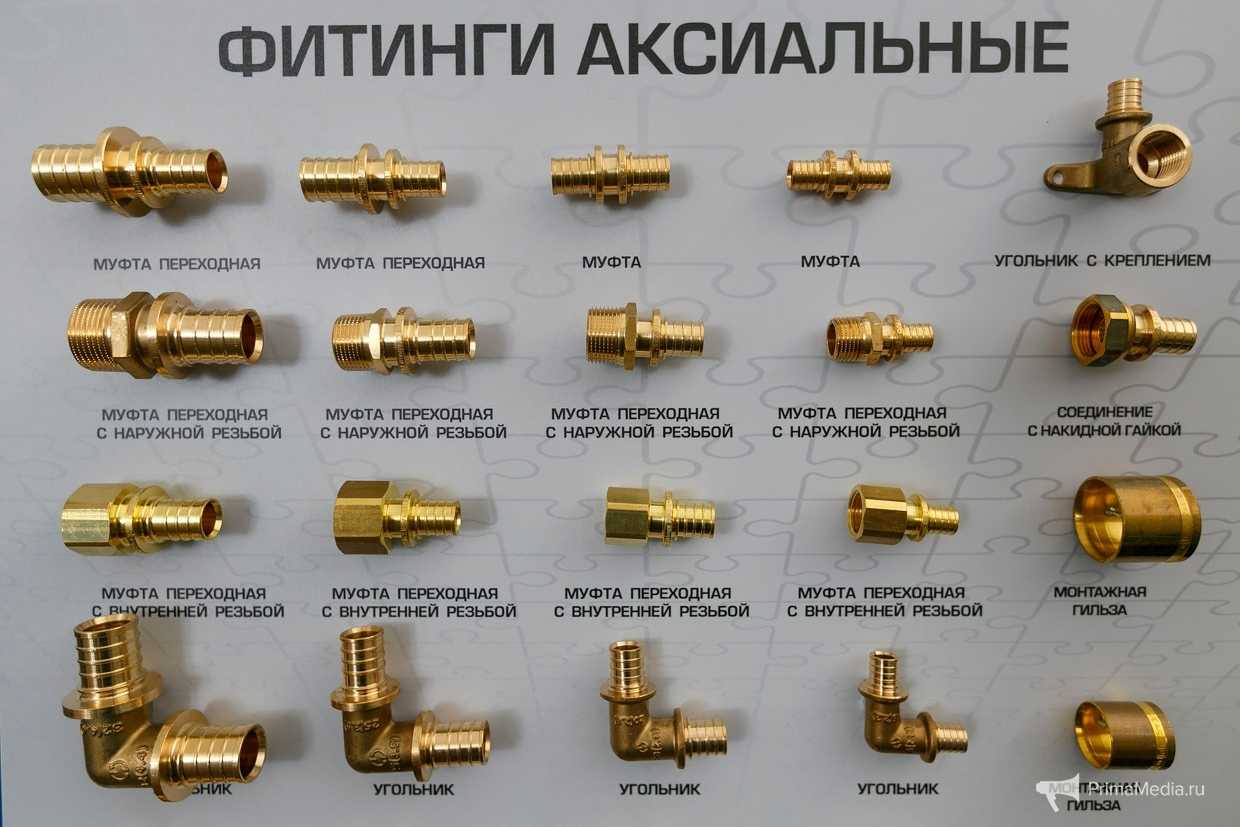

Крепления из латуни

Латунь является одним из самых мягких сплавов меди, имеющим целый ряд преимуществ относительно стали. Обычно фитинги из латуни для труб из полиэтилена устанавливают на резьбовых соединениях. Также латунь может использоваться в производстве пресс фитингов. Фитинги из сплава меди обладают большим запасом прочности, превышающим аналогичный показатель у пластиковых изделий. Латунные фитинги обычно производятся в различных вариантах, что позволяет использовать их для монтажа нетрадиционных систем.

Латунные фитинги имеют свои преимущества. Их можно использоваться для удлинения труб. Если использовать ФУМ-ленту, соединения получаются достаточно герметичными. Также латунь – гибкий и податливый материал, что дает возможность устанавливать полиэтиленовый трубопровод с натяжением. В некоторых ситуациях этот выход является единственным. Нельзя не отметить тот факт, что латунь абсолютно безвредна и не горит. При её использовании она мгновенно покрывается слоем патины, которая инертна как к холодной, так и горячей воде. Помимо этого, трубопровод из латуни можно чистить кислотой, это никак не повлияет на её свойства, в отличие от стальных систем. При возникающих вибрациях соединения из латуни не разрушаются за счет гибкости материала.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

• Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
• Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
• Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

• Сгиб осуществлять медленно и без резких движений.
• Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
• Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Назначение фитингов и классификация

Любая трубопроводная конструкция имеет входы, выходы, ответвления, места соединений или установки запорных элементов. Применение фитингов позволяет осуществлять монтаж трубопровода быстро и легко, а места стыков трубопровода сделать прочными и долговечными.

Устройства используются для следующих целей:

• Соединение труб как двух одинаковых, так и двух различных диаметров.
• Монтаж ответвлений трубопроводной системы.
• Устройство поворотов трубопровода.
• Установка заглушек, кранов, иных элементов запорной арматуры.

Принято разделение соединительных элементов на следующие категории:

• По конструкции: разборные и неразборные.
• По способу соединения: компрессионные, сварные, электросварные.
• По степени подвижности: жесткие (монолитные) и гибкие.
• По равномерности соединяемых труб: прямыми фитингами осуществляется соединение труб одинаковых диаметров, редукционными – соединение изделий с разным сечением.

Как происходит соединение труб ПНД компрессионными фитингами

Соединение полиэтиленовых труб компрессионными фитингами не требует сварки и не вызовет трудностей даже у неопытных пользователей. Схема монтажа выглядит следующим образом:

1. Делают разметку участков, на которых будут разрезать трубу.
2. Труба режется под углом 90° (без скосов).
3. Каждый из концов трубы подравнивается (в итоге, сечение должно быть ровным и круглым).
4. На трубу насаживается гайка с резиновым уплотнителем.
5. Далее труба методом усадки вдавливается в корпус фитинга до максимальной отметки.
6. Затягивается накидная гайка (в пределах разумного). Правильно закрученная гайка позволяет сделать еще несколько оборотов по направлению резьбы. Эти несколько оборотов необходимы для того, чтобы не повредить компрессионные элементы.
7. Вот и вся процедура монтажа. В аварийных случаях или в профилактических целях фитинг можно раскрутить обычным ключом. Периодическая замена уплотнителя продлит эксплуатационный срок других элементов фитинга.

Важно!

Монтаж будет проходить значительно легче, если предварительно смочить корпус фитинга водой.

При соединении труб компрессионными фитингами ключ необходим только для систем с большим диаметром трубопровода. На трубопровод диаметром до 50 мм фитинги монтируют вручную.

Периодически стоит проверять точки соединения труб, чтобы водопроводная система не испытывала избыточной нагрузки. В противном случае трубы могут деформироваться, что приведет к появлению протечек.

Читайте материал по теме: Фитинги латунные резьбовые
