Летний водопровод на даче из полипропиленовых труб

1 Какой лучше выбрать и провести водопровод?

Летний водопровод, как можно судить из названия, используется только в тёплый период. Он нужен для полива растений на участке, для различных бытовых нужд и, конечно, для подачи воды в дом, на летнюю кухню, а также баню и наполнение искусственного водоёма или же бассейна.

Водопроводы подобного типа бывают двух видов:

1. Разборный водопровод.
2. Постоянный.

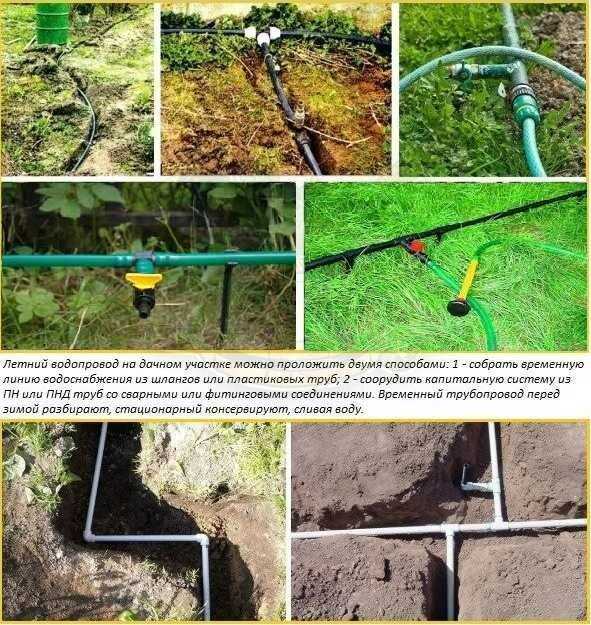

Первый вариант – это разборный летний подающий водопровод. Если используется данная схема установки, то все шланги и трубы никак не скрыты и просто лежат на земле. Такой водопровод легко собирается, например, из силиконовых шлангов, для соединения которых используют фитинги (стальные или пластиковые).

Разборной водопровод на участке

Сильные стороны:

• простое устройство и быстрая сборка;
• легко найти повреждение ПНД полипропиленовых труб и заменить часть;
• монтаж разборного водопровода обойдётся дешевле, нежели сделать на участке стационарный.

Недостатки:

• трубы и шланги могут мешать передвижению;
• достаточно легко украсть;
• необходимость собирать и разбирать устройство в начале и в конце сезона.

Другим вариантом является использование стационарного водопровода. Он прокладывается под землёй: при этом используются трубы и шланги из пластика. Все коммуникации прокладываются под наклоном к сливному вентилю возле самого источника водоснабжения. Перед тем, как начнутся холода, лучше полностью выкачать воду из системы.

Данная схема водопровода подразумевает, что трубы будут залегать на небольшой глубине, а на поверхность будут выходить лишь водоразборные краны.

Преимущества:

• трубы спрятаны под землёй: они не мешают при ходьбе и каких-либо работах;
• монтаж подобной конструкции необходимо сделать лишь один раз;
• лучше защищён от хищения, нежели разборный водопровод;
• лёгкая процедура подготовки водопровода к зимнему периоду.

Не разборной водопровод из пластиковых труб

Недостатки:

• устройство и, собственно, оборудование подобной системы обойдётся дороже;
• монтаж потребует определённых усилий: необходимость копать траншеи, а также прокладывать трубы под определённым уклоном;
• сложности с ремонтом из-за малой доступности участков полипропиленовых труб.

1.1 Возможные источники воды, которые лучше подойдут для летнего водопровода

Существует несколько вариантов источников воды: кроме привычно колодца, возможно использование скважины, естественного водоёма, а также резервуара дождевой воды и, собственно, применение центрального водоснабжения.

Летний водопровод на даче с использованием центрального водоснабжения – самый практичный и удобный вариант. Для этого необходимо подключиться к магистральной трубе: лучше использовать накладной тройник, который крепиться болтами. Затем происходит монтаж – устанавливаются краны.

Если вы решили сделать естественный водоём источником воды для летнего водопровода, то необходимо помнить о том, что прямая подача в дом или баню крайне нежелательна. В таких случаях следует использовать фильтр.

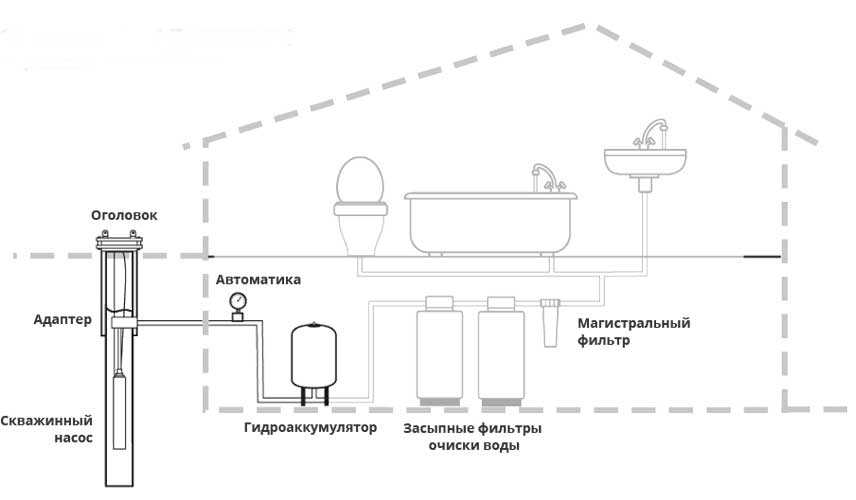

Подключение водопровода к скважине. Скважины, который возможно использовать в данном случае, бывают двух видов:

1. Артезианская. Такой вариант обеспечит более чистой водой за счёт глубокого бурения скважины.
2. Песчаная. Скорость воды равняется примерно двум кубометрам в час, этого вполне достаточно для использования на дачном участке и небольшом частном загородном доме. Однако есть необходимо дополнительное фильтрационное устройство.

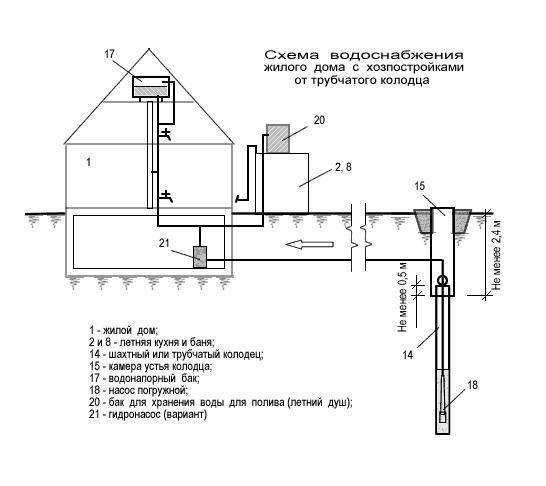

Водоснабжение из колодца сделанное своими руками

Использование колодца в данном частном деле является довольном традиционным. Но при этом он имеет определённые недостатки: малая скорость воды и наличие вредных для здоровья человека примесей в ней.

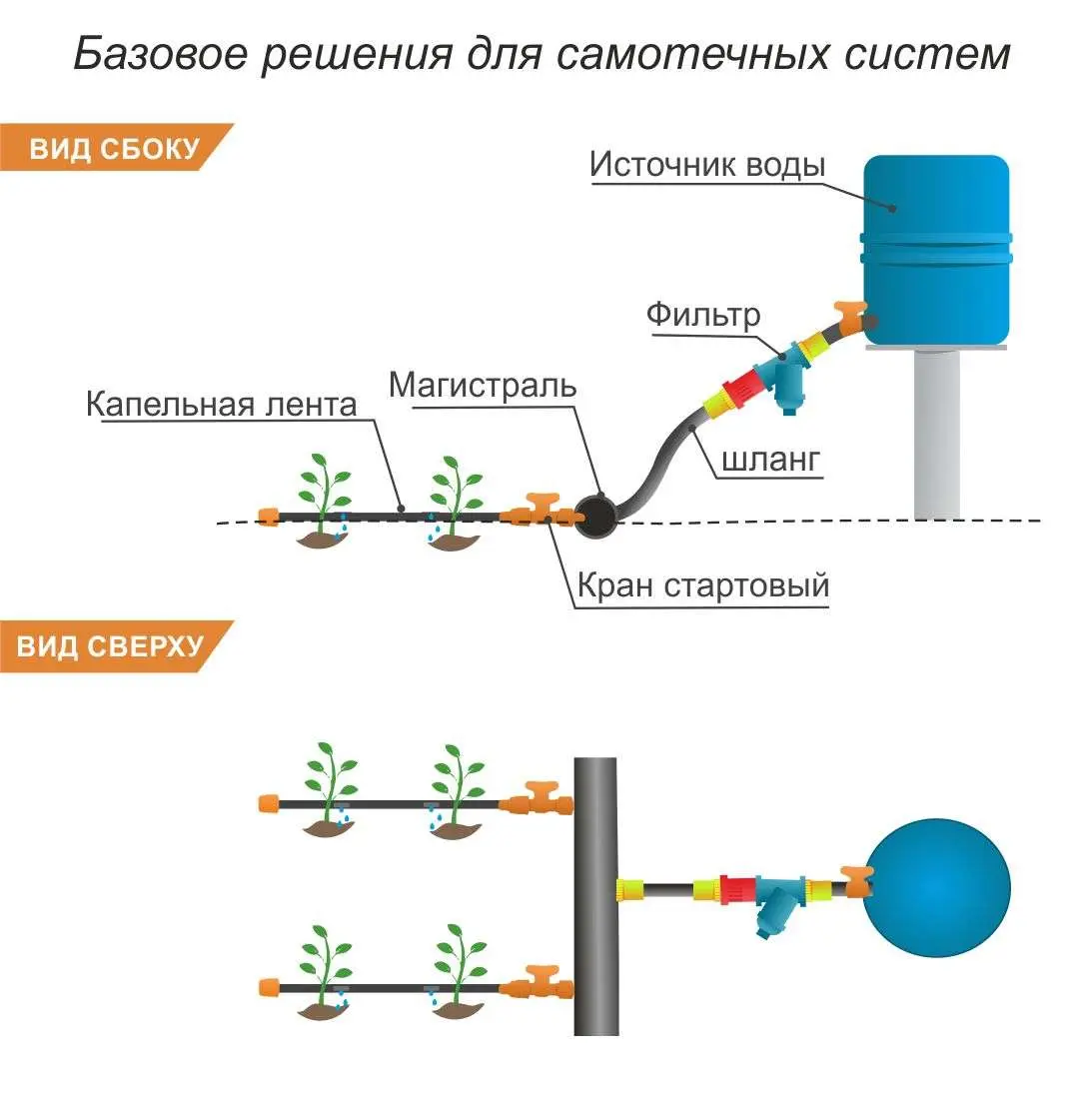

Существует также вариант использования в качестве источника резервуара для талой и дождевой воды. В этом случае к баку, бочонку, бассейну или же искусственному водоёму прокладывают дренажные и водосточные трубы.

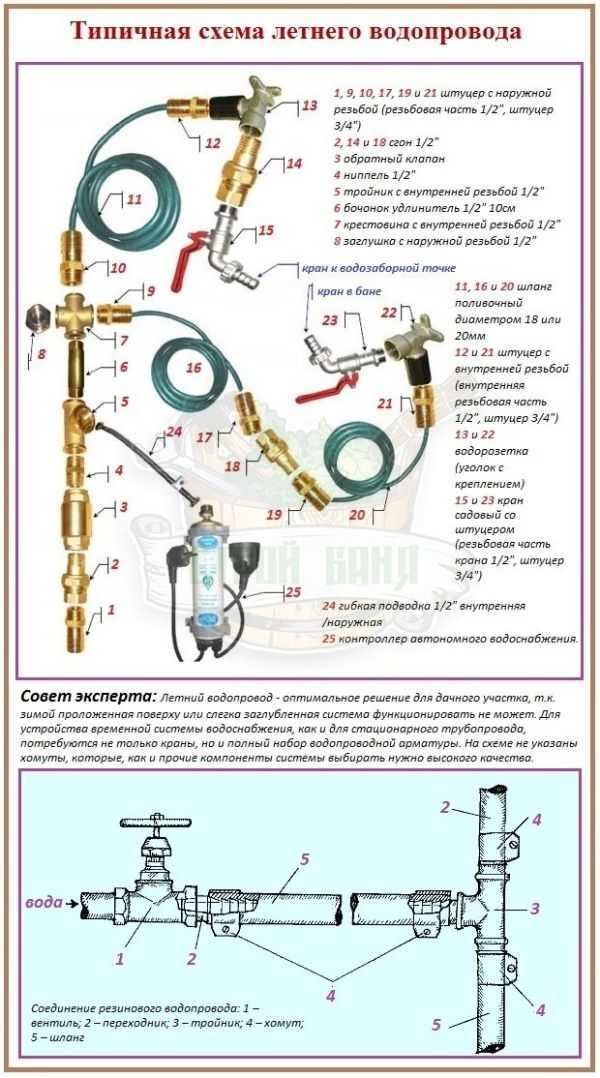

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

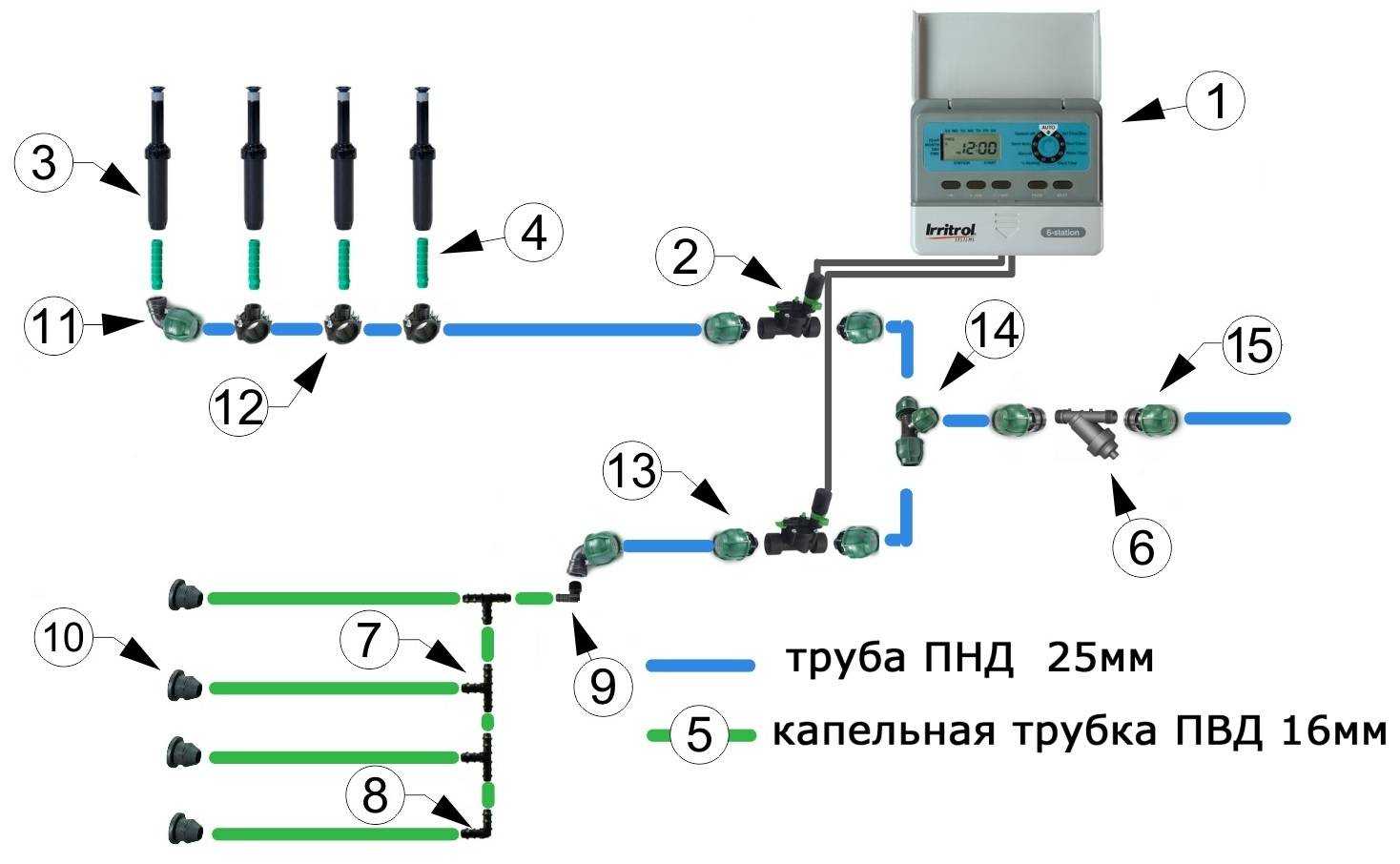

Об организации автополива прочесть можно тут.

Устройство

Схема водопроводной сети подразумевает обязательно учет такого параметра, как водоотдача. Ведь дачное водоснабжение отвечает не только за коммунальное удобство жильцов, от него зависит безопасность при пожаре. В норме предусматривается подключение пожарных автонасосов (2 шт. ) на соседних гидрантах. Предотвратить возникновение вакуума помогает связывание насосов с гидрантами за счет мягких рукавов. Рукавные линии, закладываемые в проект, рассчитываются на диаметр от 6,6 см.

К ним должны подключаться стволы с насадками от 1,9 см. Тест на водоотдачу проводится в двух режимах: сначала пробуют подать воду на конек наиболее высокой постройки, а затем проверяют, каков будет напор при протягивании пожарных рукавов по земле.

Повысить водоотдачу помогает:

• герметизация стыков труб;
• своевременная ликвидация всех сбоев;
• обеспечение исправности применяемых насосов и насосных станций;
• своевременный ремонт обводных линий;
• очистка трубопроводов от загрязнений и отложений различной природы.

Важно: выгребные ямы не только неэстетичные и создают неприятный запах, они неизбежно приводят со временем к микробному заражению колодцев. Даже соблюдение всех санитарных норм и расстояний только отодвигает этот момент, но не может предотвратить его совсем. При использовании септиков стоит предусмотреть особый водопроводный контур, по которому будет поступать вода для их промывки по мере необходимости

Не рекомендуется использовать на дачах септики кустарного изготовления, рано или поздно обнаружится, что они недостаточно герметичны

При использовании септиков стоит предусмотреть особый водопроводный контур, по которому будет поступать вода для их промывки по мере необходимости. Не рекомендуется использовать на дачах септики кустарного изготовления, рано или поздно обнаружится, что они недостаточно герметичны.

Подача воды для полива, не говоря уже о снабжении дачников питьевой водой, требует строгого соответствия жидкости санитарным нормативам. Учитывая же качество воды, поступающей из большинства колодцев и даже скважин, это означает необходимость использовать фильтры. Капельный полив еще требовательнее к чистоте жидкости, нежели обычный. Направление монтажа фильтрующей системы в данном случае не принципиально.

Самодельные фильтры для полива использовать не рекомендуется. Стоимость фабричной продукции относительно невелика, при этом она имеет очень хорошую площадь очистки, которую не достичь в изделиях, собранных дома. Если планируется организация круглогодичного водопровода, стоит купить особый компрессор для продувки его в преддверии зимы.

Даже чувствительные к морозу пластики восстанавливаются относительно легко при условии, что они изнутри сухи, как пустыня. Наличие даже незначительного количества воды в сочетании с холодом образует практически гремучую смесь, способную разорвать даже крепкие металлы.

Продувка обязательна не только для водопровода, но и для:

• насосного оборудования;
• труб, остающихся в неотапливаемом помещении;
• средств внешнего автоматического полива;
• питающего уличный бассейн трубопровода;
• автоматизированных кормушек и поилок.

Слив открытием крана ненадежен и не отличается равномерностью. Даже долгое ожидание и скрупулезный расчет литража жидкости не позволяет быть уверенными в успехе. Иное дело, если контур продут сжатым воздухом, уверенно забирающимся в самые отдаленные уголки и вытесняющим даже единичные капли воды. Конечно, перед продувкой следует отсоединить все отопительное и сантехническое оборудование, убрать любые заглушки и открыть на полную мощность краны. Если известно, что в трубах и контуре есть засоры, их следует убрать до подключения компрессора.

Лучшие трубы для водопровода в квартире

Да трубы из нержавейки можно назвать неплохим вариантом, они долговечные (срок до 60 лет), большой сложности при их установке нет, из-за покрытия таки трубы не боятся отложений и ржавчины. Но таки трубы дорогие. Обычно нержавейку используют на полотенцесушителях. Нужно только лишь прикоснуться к такой трубе и уже определить температуру воды.

Медные трубы можно назвать баловством, так как вы будите платить гораздо большие деньги за те же свойства что и нержавейка, только ради необычного внешнего вида. Но с другой стороны срок службы медных труб доходит до 75 лет, их можно легче установить (чем нержавейку), их можно даже изгибать под свои нужды.

Полипропиленовые трубы можно считать лидером, прежде всего они гораздо дешевле, чем те же нержавейка или медь, прочность тоже хорошая, таки трубы имеют большую защиту от ударов (на них не появятся вмятины как на медной). Для установки нужен только специальный паяльник (он не такой уж и дорогой) и ножовка. Единственно нужно быть осторожным при выборе модели для горячей воды, не каждая полипропиленовая труба может выдержать температуру 100 градусов (обычно такие трубы армируют или покрывают стекловолокном).

Летний и зимний тип трубопровода

Первым важным вопросом назовем отличие летнего и зимнего водопровода. Для летнего водоснабжения и отвода сточных вод подойдут:

1. Стационарные и разборные. Стационарные представлены неразборной конструкцией, которая устанавливается на весь длительный период эксплуатации. В свою очередь разборные могут быть демонтированы с наступлением холодов. При создании разборной конструкции следует учитывать то, что она должна иметь хорошую защиту от механического воздействия.
2. Для зимнего водоснабжения устанавливают водопровод стационарного типа.

От типа водопровода зависит и вид используемых труб. Для сборного типа конструкции подходят трубы из полимеров, на концах которых есть резьба. Также часто используют гибкий шланг, который можно быстро скрутить при необходимости.

Соединительные элементы — муфты и фитинги

Компрессионный фитинг ПНД

В качестве соединителей ПНД применяют муфты 2 различных типов:

• Компрессионные, которые накручиваются на соединяемых обрезки трубы. Герметичность элементов получается за счёт резиновых уплотнительных колец. Сборка производится вручную, так как применение газовых ключей может привести к перетяжке и механическому повреждению.
• Диффузионные муфты. Предназначены для высокотемпературной сварки специальным паяльником. Без использования дополнительных уплотнителей, является более высококачественным по сравнению с компрессионным.

Виды фитингов:

• стыковочные применяются для соединения труб одного диаметра;
• переходный, для соединения труб разного размера;
• заглушка, отключение ненужного ответвления.

При необходимости покупают поливальные головки, капельные шланги, поливочные пистолеты для более комфортного обустройства.

Монтаж полипропиленового водопровода

Перед началом работ по прокладке трубопроводов проводится составление схемы летнего водопровода на даче. Она должна учитывать места расположения кустарников, деревьев, грядок, цветочных клумб

Это особенно важно сделать при проведении постоянного водопровода, так как изменить расположение труб будет потом весьма проблематично. На схеме должны быть указаны все точки выхода кранов и нахождение самой нижней точки со сливным клапаном. Монтаж летнего водопровода на даче разборного типа

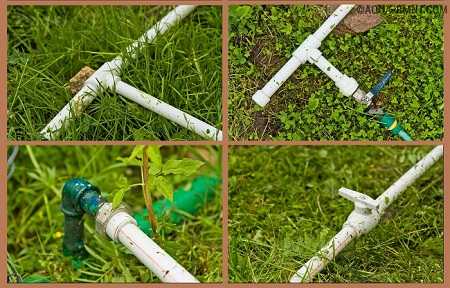

Монтаж летнего водопровода на даче разборного типа

Выполнить прокладку поверхностного трубопровода несложно. Трубы раскладываются непосредственно на земле, в тех местах, куда необходимо подвести воду. Трубопроводы стыкуются между собой.

Полипропиленовый трубопровод можно врезать и в систему централизованного водоснабжения

Устройство летнего водопровода на даче под землей

Если прокладывается универсальный полипропиленовый трубопровод, который будет использоваться также и зимой, то прокапываются достаточно глубокие траншеи. В них трубы не замерзнут зимой. Если же речь идет только о летней эксплуатации водопровода, то глубина залегания труб может быть намного меньше. Достаточно 10-30 см для нормального функционирования водовода.

Все траншеи должны иметь уклон, обеспечивающий самотек воды по трубам. Это облегчит задачу стравливания воды через сливной вентиль в конце поливного сезона. Трубы, проходящие под клумбами и грядками, закладываются глубже. При этом нижняя точка системы должна быть еще ниже этого уровня.

Полипропиленовые трубы стыкуются между собой посредством фитингов и специального паяльника. Для выводов трубы на поверхность используются тройники с перекрывными кранами или вентилями.

Траншеи закапываются землей, после чего водопровод можно эксплуатировать.

Ничего сложного в изготовлении летнего дачного водопровода нет. Если все сделано аккуратно, такой водопровод будет исправно служить своим хозяевам десятки лет.

Источник воды для дачного водопровода

Скорее всего, скважина расположена непосредственно на участке и используется для полива и других нужд. Теперь она станет источником для водопровода. Причем качество воды, очищенной подземными естественными фильтрами, будет гораздо выше, чем если бы она поступала к вам из труб. Так что — нет худа без добра. Будем строить водопровод с чистой колодезной водой без хлорки и ржавчины.

Еще одно весомое преимущество воды из подземной скважины — финансовая экономия. Ваши затраты на водоснабжения ограничатся расходами на материалы, инструменты и техническое обслуживание водопровода. В отличие от воды из централизованного водопровода, за которую ежемесячно нужно платить по счетам, колодезная вода бесплатна.

Вы можете расходовать ее в том количестве, которое вам необходимо. И контролировать это количество тоже самостоятельно. Напор, расположение труб, время использования — все это зависит только от ваших потребностей.

Самодельный водопровод может оказаться гораздо более выгодным, чем общий.

Организация полива на участке

Очень важно определиться с источником воды на участке. Хорошо, если по улице протянут центральная водоподводящая магистраль

Можно просто подключиться к ней после получения соответствующего разрешения. Если же водовода нет, то остаются всего два варианта:

1. Летний водопровод на даче из колодца. Для этого потребуется выкопать на участке колодец, укрепить его и обеспечить наполнение водой. Для подачи воды в трубы используется погружной или поверхностный насос. По такому же принципу производится подача воды из скважины. Недостатком такой подачи является низкая температура воды, что не нравится растениям.

Организация полива из колодца с помощью гибких шлангов

2. Подача воды для полива из резервуара. Вода набирается в размещенный на участке резервуар, где доходит до подходящей для полива температуры, а оттуда уже подается в смонтированный полипропиленовый водопровод.

Бетонные колодцы

Для того чтобы сделать колодец из монолитного бетона, необходимо сначала вырыть шахту. Затем в ней устанавливают две опалубки: одна — вдоль стен шахты, другая — на некотором расстоянии от первой. В образовавшийся между опалубками промежуток заливается бетон. Его нужно оставить в опалубке до полного высыхания.

При изготовлении цемента используется портландцемент арки 400, песок, заполнитель (гравий или щебень) и вода. Соотношение частей должно быть следующим: 1: 2 :3 : 0,5.

Сначала цемент необходимо смешать с песком в растворном ящике, затем нужно залить воду и с помощью лопаты тщательно все перемешать. Заполнитель смачивается водой и добавляется в полученный раствор.

Бетон укладывается слоями 15 см и уплотняется до появления цементного молока. Чтобы бетон хорошо затвердел, необходимо в течение 7 дней прокладывать его влажными опилками или мешковиной, которые нужно смачивать водой несколько раз в течение дня.

Монтаж

Как правильно монтировать пластиковые водопроводные трубы для дачи выбранного нами типа?

Тонкостей здесь, в общем-то, немного.

1. С наружной стороны, отрезанной по размеру трубы, предварительно снимается фаска.
2. Лучше не пытаться вставить трубу в собранный фитинг, ослабив резьбу, а полностью разобрать его. Затем на трубу последовательно надеваются зажимная гайка, цанга, упорное и уплотнительное кольца. Наконец, труба вставляется в корпус фитинга, после чего кольца и цанга затягиваются гайкой от руки.

Порядок монтажа понятен из этой схемы.

Для соединения пластиковых труб со стальными или латунными резьбами (кранами, вентилями и т.д.) инструкция тоже не отличается сложностью: в этом случае используются фитинги-переходники со стандартной трубной резьбой. Металлическая деталь предварительно подматывается лентой ФУМ.

Не забудьте, планируя расположение запорной арматуры, предусмотреть вентиль для полного слива водопровода. Как правило, вода подается на дачные участки только в теплое время года; на зиму, несмотря на эластичность полиэтилена, трубы лучше осушить.

Планирование и монтаж водопроводной системы

Нужно учитывать, что водопровод на даче может понадобиться для различных целей. Это может потребоваться не только для полива сада, огорода или парника, но и для других целей:

1. Может понадобиться дачный домик обеспечить питьевой водой.
2. Иногда необходима техническая вода не только для полива, но и для самой дачи.
3. В некоторых случаях хозяин заинтересован не в создании стационарной водопроводной системы, а во временной, которую делают для конкретного использования.

После того, как выбрано назначение создаваемой системы, необходимо проектировать её в соответствии с конкретными требованиями.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Вывод из колодца

Насосную станцию необходимо располагать максимально близко к трубе колодцу. Труба должна проходить внутрь через специальную гильзу, сделанную из металла. Она предназначена защитит от разрушения при сезонных колебаниях температур окружающей среды. Трубу стыкуют с насосной станцией только после её фиксации.

Ввод ПНД трубы в колодец делается сразу после реле регулирующем давление. Не забудьте предусмотреть сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Его устанавливают на отвод к реле. Затем крепят оголовок на скважину.

При прокладке круглогодичной системы на изгибах главной магистрали нужно предусмотреть колодцы для обслуживания и ремонта.
