Обзор кондиционеров polaris, коды ошибок и инструкции к пульту управления

Цифровые коды на пульте

E2	Датчик температуры внутреннего воздуха замкнут или оборван
E3	Температурный датчик испарителя замкнут либо оборван
E4	Температурный датчик конденсатора замкнут либо оборван
E5	Ошибка дренажной помпы (перегрелся двигатель)
E6	Защита внешнего блока ( перефазировка, обрыв фазы, термозащита)
E7	Ошибка EEPROM
E8	Защита по переполнению дренажного поддона (более 3 минут)

Определение неисправности по миганию индикаторов

Мигающие индикаторы	Неисправность	Примечание
operation+timer+def/fan	Зафиксирована перегрузка по току компрессора, более 4 раз за один час	Сброс ошибки путём отключения питания
water alarm LED (мигает)	Поплавок зафиксировал повышении уровня конденсата в поддоне, не более трёх минут	Принудительно включается дренажная помпа
water alarm LED (горит)	Дренажный поплавок не опускается более 3 минут	Кондиционер входит в аварию, сброс путём отключения питания
def/fan (pre/def)	Замкнут либо оборван датчик температуры конденсатора	При устранении причины кондиционер автоматически возобновляет работу
мигают все индикаторы	Ошибка внешнего блока — обрыв фазы или перефазировка, термозащита
timer	Оборван или короткозамкнут датчик температуры внутреннего воздуха
operation	Ошибка датчика температуры испарителя — замкнут или оборван
operation+timer	Ошибка EEPROM	Менять плату управления

 Коды ошибок сплит систем серии S-HR

Модели: S07HR S09HR S12HR S18HR S24HR

Х — не светится ☆ — Мигает с частотой 5Hz On — горит постоянно
Модели 07, 09, 12, 18
Operation	Timer	Defrosting	Auto	Описание неисправности
☆	X	☆	–	Сработало 4 раза защита компрессора по токовой перегрузке
X	☆	☆	–	Не работает вентилятор внутреннего блока, более чем 1 мин.
☆	☆	☆	–	Нет запуска компрессора
X	X	☆	–	Не работает трубный датчик температуры на внутреннем блоке
X	☆	X	–	Не работает комнатный датчик температуры на внутреннем блоке
On	☆	X	–	Ошибка (сбой)EEROM

Модель 24
Operation	Timer	Defrosting	Auto	Описание неисправности
☆	☆	☆	☆	Сработало 4 раза защита компрессора по токовой перегрузке
Х	☆	Х	Х	Не работает комнатный датчик температуры на внутреннем блоке
☆	Х	Х	Х	Не работает трубный датчик температуры на внутреннем блоке
Х	Х	☆	Х	Не работает датчик температуры на наружном блоке
Х	Х	☆	☆	Сработала защита наружного блока (для 380В) или не работает термистор наружного блока
Х	Х	Х	☆	Ошибка (сбой) процессора EEROM

Модели: S30HR S36HR

Ошибки внутреннего блока

Индикация внутреннего блока
Индикация светодиодов
Operation, Timer, Defrosting мигают с частотой 5 Гц	Четыре попытки запуска за 1 час с повышенным рабочим током
Timer мигает с частотой 5 Гц	Обрыв или замыкание датчика комнатной температуры
Operation мигает с частотой 5 Гц	Обрыв или замыкание трубного датчика температуры
Defrosting мигает с частотой 5 Гц	Обрыв или замыкание датчика наружн.блока
Operation, Timer, мигают с частотой 5 Гц	Ошибка EEPROM
Defrosting, AUTO, мигают с частотой 5 Гц	Ошибка наружного блока
AUTO мигает с частотой 5 Гц	Ошибка межблочной связи
Ошибки внешнего блока
Индикация наружного блока
Индикация светодиодов (кол-во вспышек через 2-х секундный интервал)
5 вспышек	Ошибка межблочной связи
4 вспышки	Ошибка чередования фаз (3-х фазная модель)
3 вспышки	Высокое давление
2 вспышки	Датчик температуры, обрыв или замыкание
1 вспышки	Неисправность внутреннего блока
Горит постоянно	Нормальная работа

Коды неисправностей трёхфазных кондиционеров

LED1	LED2	LED3
выкл	выкл	вкл	Нормальная работа
вкл	выкл	вкл	Неправильное чередование фаз
выкл	вкл	вкл	перегрузка по току
вкл	вкл	вкл	нет одной или двух фаз, перекос по фазам
вкл	вкл	вкл	защита по давлению в холодильном контуре
LED1	LED2	LED3
мигает	выкл	выкл	Неправильное чередование фаз
мигает	выкл	выкл	нет одной или двух фаз, перекос по фазам
мигает	мигает	выкл	защита по давлению в холодильном контуре
выкл	выкл	мигает	перегрузка по току
выкл	мигает	мигает	термистор трубный наружного блока
выкл	мигает	выкл	термистор наружного блока по воздуху
мигает	мигает	мигает	защита по высокой температуре конденсации

СПЕЦПРЕДЛОЖЕНИЕ! Для владельцев коммерческих объектов и корпоративных заказчиков выполняем диагностику и составляем план ремонтно-восстановительных мероприятий для вашего инженерного оборудования индивидуально, учитывая Ваши пожелания и рекомендации заводов-изготовителей  техники. Подробнее.

Инструкции к пульту управления и кондиционерам Mystery

Пульты для кондиционеров «Мистери» прилагаются в комплекте как к сплит системам, так и к переносным моноблокам. Они обладают принципиальным устройством. Все кнопки пульта, как это обычно говорится, находятся на своем месте. Их удобно использовать, так как они довольно эргономичны и интуитивно понятны. Если вдруг и возникают какие-либо вопросы по поводу его использования, а также по отдельным его функциям, то ответ с легкостью можно будет найти в инструкции к кондиционеру. Она выручает даже в случаях, когда происходит какая-то ошибка и кондиционер отказывается работать в нормальном режиме.

Пульты ДУ нового поколения

Производители современной бытовой техники пытаются сделать процесс ее эксплуатации как можно проще. Поэтому как пользоваться пультом от кондиционера для его эффективной работы, можно научить даже более зрелое поколение. Благодаря понятному и комфортному интерфейсу, а также удобных кнопок этот процесс не вызовет никаких неудобств.

Теперь вы можете, сидя на диване или находясь в другой части комнаты с легкостью включить отжим воздуха, его вентиляцию или ионизацию. Но следите, чтобы на пути передачи сигнала между пультом ДУ и кондиционером не было никаких преград.

Но случаются такие ситуации, когда такой важный элемент как пульт ДУ ломается вследствие механических повреждений, либо теряется. Единственное, что вы сможете сделать, это включить кондиционер, используя кнопку на его боковой части, если, конечно, она там присутствует. Кроме этого, работа будет осуществляться в автоматическом режиме, поэтому скорректировать данные температуры, скорости и направления потока воздушных масс не представляется возможным.

В этом случае остается два варианта действий. Во-первых, можно попробовать найти оригинальный образец этой же фирмы. Но пульты различных производителей чаще всего трудно отыскать, на что уходит большое количество времени. Кроме этого, они имеют довольно высокую цену.

Во-вторых, можно приобрести пульт дистанционного управления универсального плана. Такой товар можно найти почти в каждом магазине бытовой техники, а также заказать через интернет. Кроме этого, если у вас в доме или в квартире находится более чем один кондиционер, то больше не будет необходимости путаться в большом количестве пультов, один такой экземпляр будет управлять всей техникой.

Таким образом, пульт дистанционного управления – действительно важный элемент в процессе эксплуатации, особенно это касается работы кондиционера. Благодаря нему вы полноценно сможете использовать свою технику и создать наиболее комфортные для вас условия в доме.

Возможные причины неполадок

Во время эксплуатации кондиционеров Polar Bear не исключена вероятность поломки или глобального выхода из строя всей системы. Сигнализатором шибок будет информация на дисплее. В зависимости от вида неисправностей нужно предпринимать определенные действия. Действующие коды ошибок указаны в инструкции по эксплуатации.

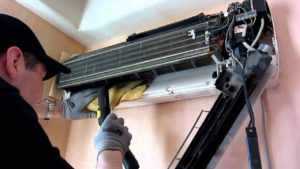

Чистка внутреннего блока

Частые причины появления неисправностей:

• несвоевременная очистка внутреннего блока,
• существенные перепады напряжения в электросети,
• несоблюдение условий эксплуатации.

Для оценки фактического состояния системы рекомендуется пригласить профильного специалиста. Кроме этого, минимум 1 раз в год необходимо проводить комплексную диагностику и очистку.

Видеоматериал будет полезен при выполнении самостоятельного ремонта кондиционера:

О торговой марке Polar Bear

Торговая маркая Полар Бир является собственностью корпорации «Арктика», специализирующейся на производстве и реализации климатического оборудования – систем вентиляции, воздухораспределителей, франкойлов и чиллеров. Основные производственные мощности сосредоточены в Китае, поставщики комплектующих – европейские и японские компании.

Кондиционер Polar Bear

При планировании покупки необходимо учитывать качества, которыми обладают Polar Bear кондиционеры:

• Модели рассчитаны для особенностей условий эксплуатации в нашей стране. Они не чувствительны к перепадам напряжения в сети, имеют низкий порог минимально допустимой температуры на улице.
• Относительно небольшой выбор моделей. Это обусловлено тем, что производство кондиционеров не является профильным направлением деятельности компании.
• Ремонт и обслуживание возможно только сторонними организациями или специалистами – сервисные центры «Арктика» не занимают этой работой.

Несмотря на это отзывы собственников кондиционеров в основном положительны. Учитывая, что их производств и продажа налажены с 2003 г – это неплохой показатель для организации.

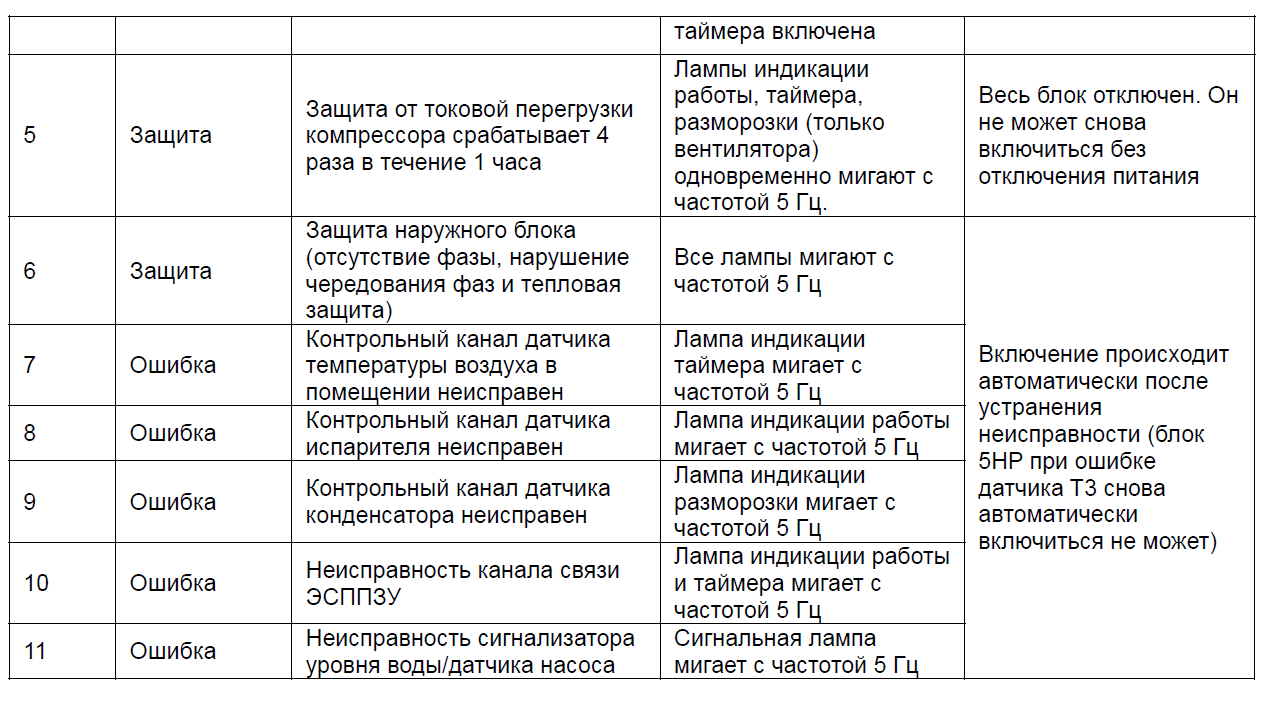

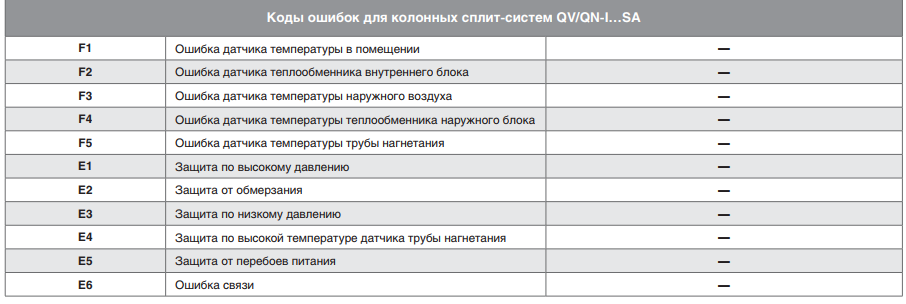

Коды ошибок и их устранение

В качестве примера можете познакомиться с инструкцией к модели Ballu MFS2-24 (AR MFS2-24 AR). Она подходит и к другим кондиционерам подобного типа.

Наряду с перечислением неисправностей и рекомендациям по их устранению дана таблица с кодами и разъяснениями. Их не так много – предлагаем ознакомиться с ними далее:

Судя по указанным способам устранения, далеко не со всеми неисправностями можно справиться своими силами – зачастую приходится обращаться в сервисный центр

Некоторые умельцы пытаются самостоятельно решить проблему, но, чтобы получить положительный результат, нужно обладать техническим образованием и соответствующими умениями.

Кроме того, самостоятельным ремонтом лучше заниматься уже после того, как закончится гарантийный срок.

Датчики температуры сплит-систем

термодатчик во внутреннем блоке

Выше уже говорилось, что кондиционеры оснащаются специальными температурными датчиками, которые контролируют как уличные и комнатные показатели, так и значения внутри самого устройства.

Современные сплит-системы имеют развитую систему самодиагностики, элементами которой термодатчики и являются. Основные среди них – это два сенсора: датчики температуры воздуха и испарителя внутреннего блока. Они определяют алгоритм работы в зависимости от выбранного режима. Именно такими датчиками температуры кондиционеры оборудуются в самой простой комплектации.

Более дорогие системы оснащаются следующими видами термодатчиков:

• датчик температуры наружного воздуха – не допускает включения кондиционера при минусовой и плюсовой температурах, которые ниже/выше допустимой нормы;
• датчик температуры конденсатора (их может быть несколько) – отвечает за поддержание необходимого уровня давления конденсации для заданного режима при изменении уличных условий;
• датчик температуры комнатного воздуха – отвечает за поддержание функциональности компрессора;
• датчик температуры испарителя – отключает компрессор, если температура испарителя кондиционера понижается до нулевых отметок.

температурный датчик в пульте ДУ

Некоторые сплит-системы имеют дополнительную функцию – автоматическое размораживание теплообменника внешнего блока. Это необходимо для предотвращения процессов обледенения, из-за которых ломаются лопасти вентилятора. Включается режим оттаивания у кондиционера при минусовых температурах снаружи. За это тоже отвечают термодатчики.

Еще одна функция современных сплит-систем – автоматический выбор режима, при запуске которого устанавливается «комфортная» температура в +20°C. За исправность автоматической установки стандартных показателей тоже отвечают сенсоры.

датчик температуры испарителя

Если говорить о температуре испарителя кондиционера, то здесь наблюдается ее прямая зависимость от внешних факторов – чем выше показатели термометра снаружи помещения, тем интенсивнее нагревается испаритель.

У всесезонных сплитов при включенном компрессоре разница между температурами воздуха и испарителя кондиционера должна составлять минимум 5-7°C. При выключенном компрессоре эти показатели изменяются в сторону понижения значений. Когда снижения не происходит, это свидетельствует о неисправностях системы.

При функционировании прибора на обогрев также учитываются показатели воздуха в помещении. Если датчик температуры кондиционера, отвечающий за комнатные данные, показывает разницу между температурами снаружи и в помещении меньше 5°C, может сработать автоматическое отключение компрессора, или он изначально не запустится.

При работе кондиционера на охлаждение температура на выходе из внутреннего блока должна быть минимум на 10°C ниже показателей термометра снаружи. Стоит помнить, что при запуске сплит-системы эти значения могут быть достигнуты не сразу, поэтому охлаждение происходит менее интенсивно.

Чем дольше включен кондиционер, тем оптимальнее он холодит.

Сравнительные характеристики популярных моделей

Ниже приведена сравнительная характеристика нескольких моделей настенных систем кондиционирования. В рамках серии встречаются модели, отличные от основной линейки. В таблице приведена последняя модель – улучшенная в линейке серии SP5. Улучшения обычно касаются одной или нескольких характеристик, не затрагивая основную комплектацию. Цена на такие модели выше. Ремонт кондиционера с улучшениями не отличается – основная масса запчастей совместимы.

Модель	SC AC SP5 07	SC AC SPI1 09	SCA 07H RL1UF3
Потребляемая мощность (охлаждение/обогрев), Вт.	657/681	825/747	657/681
Площадь охлаждения, кв.м.	20	25	20
Диапазон рабочих температур при охлаждении, ºС	+18 – +43	+18 – +43	+1 – +43
Нижняя граница рабочих температур при нагреве, ºС	-7	-15 – +30	-7
Уровень шума внутреннего блока, Дб	31 – 35	24 – 33	35
Вес блоков (внутренний/уличный), кг	6,3/21,4	7/26	6,3/19
Тип хладогена	R410A	R410A	R410A
Ориентировочная стоимость, руб.	9 000 – 12 500	17 000 – 18 000	14 000 – 16 500

В целом параметры разных серий оборудования компании отличаются не столь значительно. Такая техника рекомендуется к применению не особо требовательным пользователям. Проверять эту технику на выносливость, тереть покрытия на износостойкость и прочее не рекомендуется. Купить можно для выполнения основных задач без излишеств. Производитель гарантирует основные рабочие режимы, за счёт упрощения оборудования.

Основные линейки выпускаемой продукции

Так выходит, что у данного кондиционера нет большого количества различных линеек, поэтому особого разнообразия наблюдать не приходится. Однако имеющаяся сплит-система имеет несколько разновидностей, отличающихся друг от друга некоторыми параметрами производительности и общим функционалом.

Fujico ACF-07AH

Наиболее простая сплит-система компании Фуджико. Малое количество различных функций, что отлично отражается на ее цене, которая берет минимальную отметку на уровне 11000 рублей. Иными словами, это идеальная модель для тех людей, которым требуется лишь обогрев и охлаждение помещения, а все остальные функции могут и отсутствовать.

Но было бы несправедливо говорить о том, что никаких особенностей кондиционер не имеет. Автоматический режим работы значительно облегчает и без того достаточно легкое управление устройством. Пользователь может всего лишь выставить желанную температуру, а сплит-система уже самостоятельно определит, нужно обогревать помещение или же запускать охлаждение. Это очень удобно, например, летом, когда солнце может выглянуть из-за туч и начать светить прямо в окно. Температура повышается, кондиционер замечает это и меняет свой режим работы.

Также отличительной чертой кондиционера является самодиагностика неисправностей. Нельзя сказать, что это дополнительная функция, ведь в современных устройствах она должна присутствовать обязательно, так как они настолько технически оснащены, что любая мелкая неисправность может привести к остановке всего оборудования.

Кондиционеры Fujico – это самая настоящая домашняя экономия для любого пользователя. Низкая потребляемая мощность при охлаждении, которая вполне оправдана для небольших помещений, практически не отражается в общих счетах за электроэнергию. Такой показатель даже не достигает отметки в 1 кВт.

Если переходить на разговор о площади обслуживаемого помещения, то рассматриваемый кондиционер способен уверенно работать на 20 м2. Это как раз обычная комната в панельном доме. Не стоит беспокоиться и о том, что уровень шума будет превышать допустимые нормы, ведь его максимальные показатели – всего 34 dB.

Также важно понимать, что сплит-система не отличается особенной тяжестью, поэтому установка кондиционера не принесет больших трудностей

Дополнительные функции

Кондиционер Фуджико – это не только примитивные возможности, которыми обладает абсолютно каждое устройство. Например, пользователь может регулировать воздушные потоки. Это, вероятно, наиболее полезная функция, так как расположение человека со временем меняется

Хочется, чтобы поток был всегда направлен в нужное место, поэтому и важно выбрать сплит-систему с такой возможностью

Зимой, при минусовых температурах, вы можете смело пользоваться кондиционером Фудзико, пока не включится отопление, так как специальная система, которая не дает образоваться льду, способна работать до -10 градусов. При этом, обеспечивается теплый пуск, то есть устройство прогревается мгновенно.

Немаловажным фактором в пользу покупки такого кондиционера является тот факт, что он запоминает все выставленные ранее настройки. Иными словами, если пользователь настроил его на определенную температуру, а на ночь выключил, то утром ничего заново настраивать не придется.

Fujico ACF-24AH

Было бы несправедливо описать полностью все преимущества кондиционера по самой низкой стоимости и не сказать о самом настоящем флагмане, среди рассматриваемой линейки

Важно понимать, что с ростом цены в 2 раза вырастают и возможности сплит-системы, поэтому она все равно остается бюджетным вариантом для небольшой квартиры

Если говорить о потребляемой мощности при охлаждении, то она заметно выросла до 2260 Вт, то есть более, чем в 2 раза. Но это абсолютно точно отражается на максимальной площади работы, она поднялась до 60 м2, а это уже не только одна маленькая комната, но и целая двухкомнатная квартира или одна не самая большая студия.

Немного изменился и уровень шума. Теперь, при наиболее интенсивной работе компрессора, внутренний блок шумит на 48 dB. Это не так уж и много, особенно если учитывать тот факт, что такое происходит далеко не всегда, а только при полном охлаждении помещения в безумно жаркую погоду.

В остальном никаких изменений нет. Все тот же пульт дистанционного управления и специальный таймер, который включает и выключает устройство тогда, когда это требуется пользователю. Не изменился и диапазон рабочих температур: -10 до +43.

О торговой марке Polar Bear

Торговая маркая Полар Бир является собственностью корпорации «Арктика», специализирующейся на производстве и реализации климатического оборудования – систем вентиляции, воздухораспределителей, франкойлов и чиллеров. Основные производственные мощности сосредоточены в Китае, поставщики комплектующих – европейские и японские компании.

Кондиционер Polar Bear

При планировании покупки необходимо учитывать качества, которыми обладают Polar Bear кондиционеры:

• Модели рассчитаны для особенностей условий эксплуатации в нашей стране. Они не чувствительны к перепадам напряжения в сети, имеют низкий порог минимально допустимой температуры на улице.
• Относительно небольшой выбор моделей. Это обусловлено тем, что производство кондиционеров не является профильным направлением деятельности компании.
• Ремонт и обслуживание возможно только сторонними организациями или специалистами – сервисные центры «Арктика» не занимают этой работой.

Несмотря на это отзывы собственников кондиционеров в основном положительны. Учитывая, что их производств и продажа налажены с 2003 г – это неплохой показатель для организации.

Полупромышленные типы кондиционеров

Среди таких устройств идеальную модель сможет подобрать любой потребитель:

• Кассетные варианты монтируют в навесной потолок помещений большой площади.
• Напольно-потолочные кондиционеры эксплуатируются в помещениях со сложным дизайном, устанавливаются они чаще всего в нижней части стены, либо на потолке.
• Устройства канального типа монтируются под потолком, на виду остается только решетка для подачи воздуха.
• Канальные инверторные кондиционеры устанавливаются в домах со сложной конфигурацией.

При покупке кондиционеров Либерг пользователи получают 5-летний гарантийный срок, что практически не встречается среди других марок. Тем не менее, покупатели отмечают сложность установки кондиционеров бренда Либерг. Однако качественную установку климатической техники лучше доверить профессионалам, тогда и не возникнет лишних вопросов и проблем в дальнейшем.

Инверторные модели кондиционеров

Инверторные кондиционеры можно использовать круглый год. Их отличительная особенность заключается в способе управления работой компрессора. При понижении температуры производительность снижается до необходимого показателя путем изменения частоты вращения электродвигателя.

Коэффициент энергоэффективности инверторного кондиционера — 5. Это означает, что вы получите 5 кВт тепла, потратив 1 кВт электроэнергии.

Недостатки инверторных систем кондиционирования:

• высокая стоимость;
• значительный вес наружного блока;
• чувствительность к скачкам напряжения;
• более сложный ремонт.

Преимущества:

• быстрое достижение заданной температуры;
• практически бесшумный;
• невозможно включить прибор при температурах, ниже допустимых.

Выпускаемые модели кондиционеров

Достаточно популярным видом оборудования для кондиционирования являются сплит системы. Sakata занимается производством разных видов таких систем: для дома, офиса, производственных помещений, серверных. Сами сплит-системы из себя представляют систему кондиционирования из двух блоков, наружного и внутреннего, все они делятся на несколько основных видов:

Инверторные сплит и мульти сплит-системы

Инверторные системы – более современные, по отношению к обычным. Если их сравнить, то для покупателя выгоднее будет именно такой вариант, потому как они более экономичные и при этом настолько же эффективные. Все потому, как обычная система после достижения необходимой температуры в комнате отключает компрессор, а потом снова запускает его, когда она отклоняется от установленной. В случае с инверторным типом, компрессор не отключается, так как может продолжать работать на низкой мощности, что позволяет более точно регулировать температурный режим в комнате.

У компании Sakata есть три главных линейки бытовых сплит систем:

Полупромышленные системы

В отличие от своих “собратьев” обладают более промышленными свойствами. Данная серия позволяет использовать их в разнообразных помещениях с большей площадью, чем в случае с самыми обычными сплит-системами. Такая техника обычно имеет канальный, подпотолочный или потолочный вид исполнения, при этом по технологии это все также сплит-система, которая имеет простое управление с проводного или беспроводного пульта и простое устройство.

Дизайн имеет простой характер, который подойдет под любое офисное помещение. Идеально впишется в дизайн различных магазинов или подобных торговых помещений. Канальные кондиционеры устанавливаются скрытно, поэтому дизайн в таком случае зависит от приобретенных потребителем решеток. Можно использовать любой универсальный внешний блок из коллекции производителя. Более мощными решениями являются системы кондиционирования VRF типа.

Мультизональные VRF кондиционеры

Если почитать описание к системам данного типа, то можно понять, что это улучшенные сплит-системы, которые позволяют работать внутренним блокам раздельно, причем с минимальными потерями в мощности.

В том и заключается суть мультисплит систем, что они охлаждают сразу несколько помещений, разделенных друг от друга. И в каждом из них можно создать свой, определенный климат. Причем вся система может работать всего от одного внешнего блока с высокой мощности.

Поэтому не придется устанавливать несколько обычных сплит систем в коттедже или загородном доме. Достаточно лишь приобрести несколько внутренних блоков, рассчитать мощность и докупить внешний. В таком случае система будет намного выгоднее, экономичнее и эффективней. Каждый блок будет иметь возможность пультового управления. На основании всей этой информации стоит перейти к сравнению самых популярных решений от компании “Саката”.

Виды устройств дистанционного управления

ПДУ классифицируют на два типа по принципу работы и способу подключения:

Рассмотрим основные особенности устройств каждого типа.

Инфракрасные модели

В бытовых системах охлаждения воздуха чаще всего используются инфракрасная модель ПДУ. Он представляет собой небольшое устройство с кнопками и имеет по бокам инфракрасные излучатели, передающие сигнал на фотоприемник сплит-системы.

Внешне такие устройства мало отличаются друг от друга. Оригинальные пульты для кондиционеров могут быть оборудованы следующими функциями:

Главные недостатки инфракрасных переключателей состоят в небольшом радиусе действия (около 8 м) и в том, что небольшой прибор легко может потеряться в квартире.

Настенные ПДУ

Настенные переключатели для охладительных систем удобны для использования в крупных помещениях. В отличие от инфракрасных моделей, радиус их действия неограничен, так как пульт соединяется с устройством через систему проводов.

Настенные ПДУ обычно не устанавливают в жилых домах, поскольку их нельзя перемещать по квартире, а для его монтажа потребуется прокладывать отдельный кабель.

Инструкции и техническая документация к кондиционерам FUJITSU

В стандартную комплектацию кондиционеров ФУДЖИТСУ всегда входит инструкция по эксплуатации, которая доступно объясняет правила установки прибора и особенности его эксплуатации. В данную брошюру входит и раздел «Инструкция к пульту кондиционера FUJITSU», в котором подробно описаны и коды ошибок. Его необходимо изучить, чтобы знать, как включаются различные режимы через ДУ или на самом приборе. Здесь находятся разъяснения ко всем функциям той или иной кнопки.

Например, инструкция по эксплуатации канального кондиционера ФУДЖИТСУ объясняет, как пользоваться проводным пультом, на котором расположено немало новых клавиш:

• ZONE CONTROL – зональное управление;
• ENERGY SAVE – режим экономичного потребления;
• MASTER CONTROL – установка рабочего режима.

Это неполный список, поэтому при покупке канального кондиционера ФУДЖИТСУ или любого другого типа необходимо ознакомиться в инструкции по эксплуатации к нему со всеми клавишными обозначениями и кодами ошибок, если такие возникают.

Помимо этого, инструкция к кондиционеру ФУДЖИТСУ содержит информацию о кодах ошибок и возможных неисправностях прибора. В некоторых случаях пользователь может устранить проблемы сам, в других требуется вызов мастера.

Кроме инструкции к кондиционерам ФУДЖИТСУ есть еще техническая документация, которая содержит схемы приборов, в частности электросхемы внутреннего и внешнего блоков FUJITSU и рекомендации для ремонтников.

Стоит учитывать, что для любой модели кондиционера FUJITSU выпускается отдельная сервисная документация, также, как и инструкция к пультам, поэтому пользоваться одной схемой для всех устройств нельзя, хотя они и схожи по своим решениям.

Приблизительная электросхема внутреннего блока кондиционера FUJITSU настенного и канального типов.

На контактной пластине находятся зажимы межблочных соединений и подключения питания:

• L – фаза;
• N – нейтраль;
• Сетевой фильтр (Filter Board) защищает от перепадов напряжения;
• Микропроцессор (Control Board) осуществляет контроль над работой устройств, получает и обрабатывает данные с датчиков, отвечает за терморегуляцию, показывает информацию на дисплее, самодиагностирует проблемы;
• Реле основной защиты (Main Relay) подает напряжение на компрессор;
• Индикаторное табло (Display Board) отображает главные параметры работы;
• Thermistor (PT) – температурный датчик испарителя;
• Thermistor RT) – температурный датчик забираемого воздуха;
• Шаговый электродвигатель (Step Motor) открывает жалюзийную решетку, благодаря его дискретным угловым перемещениям получается очень точно настроить ее положение;
• Дренажная помпа (Drain P.M.) у кассетников;
• Датчик уровня конденсата поплавкового типа (Float Switch) у кассетников;
• Fan Motor – электродвигатель вентилятора;
• Fan Motor Capacitor – пусковой конденсатор электродвигателя вентилятора.
