Термореле с выносным датчиком температуры: принцип работы

Что такое термостат и для чего он нужен

Что такое термостат и для чего он нужен
Термостат — что это такое? Термостат — это прибор, который нужен для поддержания температуры на заданном уровне.
Применяется в разных сферах жизни, в быту: для поддержания температуры в плите, холодильнике, тёплом поле, кондиционере. И в промышленности для регулирования отопления помещений, в автомобилях назначение термостата — избежать перегревания двигателя.

Функции и место расположение

Функции термостата: управление климатическими условиями в помещении, а также поддержание температуры в устройстве на заданном уровне.
Терморегулятор устанавливают вдали от отопительных приборов и источников влаги в помещении, чтобы температура окружающей среды считывалась точнее. В устройствах он расположен рядом с нагревательным элементом, чтобы быстро отреагировать на изменение температуры.
На схеме видно, как выглядит термостат:

Разновидности приборов

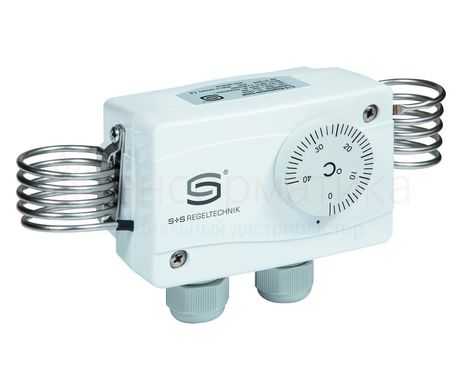

Механический терморегулятор с выносным датчиком На рынке встречаются термореле с разным внешним видом, конструкционными особенностями и характеристиками. В зависимости от способа монтажа подобные устройства бывают стационарными и розеточными (переносными). Первая разновидность термореле устанавливается непосредственно в стену. Переносные варианты имеют возможность быстрого подключения, что привлекает многих пользователей.

По месту расположения датчиков выделяют:

• термореле с выносным датчиком температуры;
• агрегаты со встроенным датчиком.

В первом случае датчик размещают на конце кабеля, отходящего от температурного реле. Его длина может быть разной – от 10-20 см до нескольких метров.

Преимуществом устройства называют то, что их чувствительные элементы разрешается устанавливать на улице, в погребе и различных подсобных помещениях. Во время работы таких контролеров практически исключены ошибки. Единственным недостатком реле с выносным датчиком называют появление сбоев при исчезновении электричества.

Механические варианты

Подобные датчики температуры и реле считаются самыми доступными и простыми в использовании. Они работают благодаря присутствию в конструктивной схеме биметаллической пластинки. Отключение и настройка рабочих параметров устройства осуществляется при помощи рычага и поворотного колеса.

Недостатком механических моделей называют сложность их монтажа. Они устанавливаются в углубление в стене и напрямую подключаются к сети.

Электронные модели

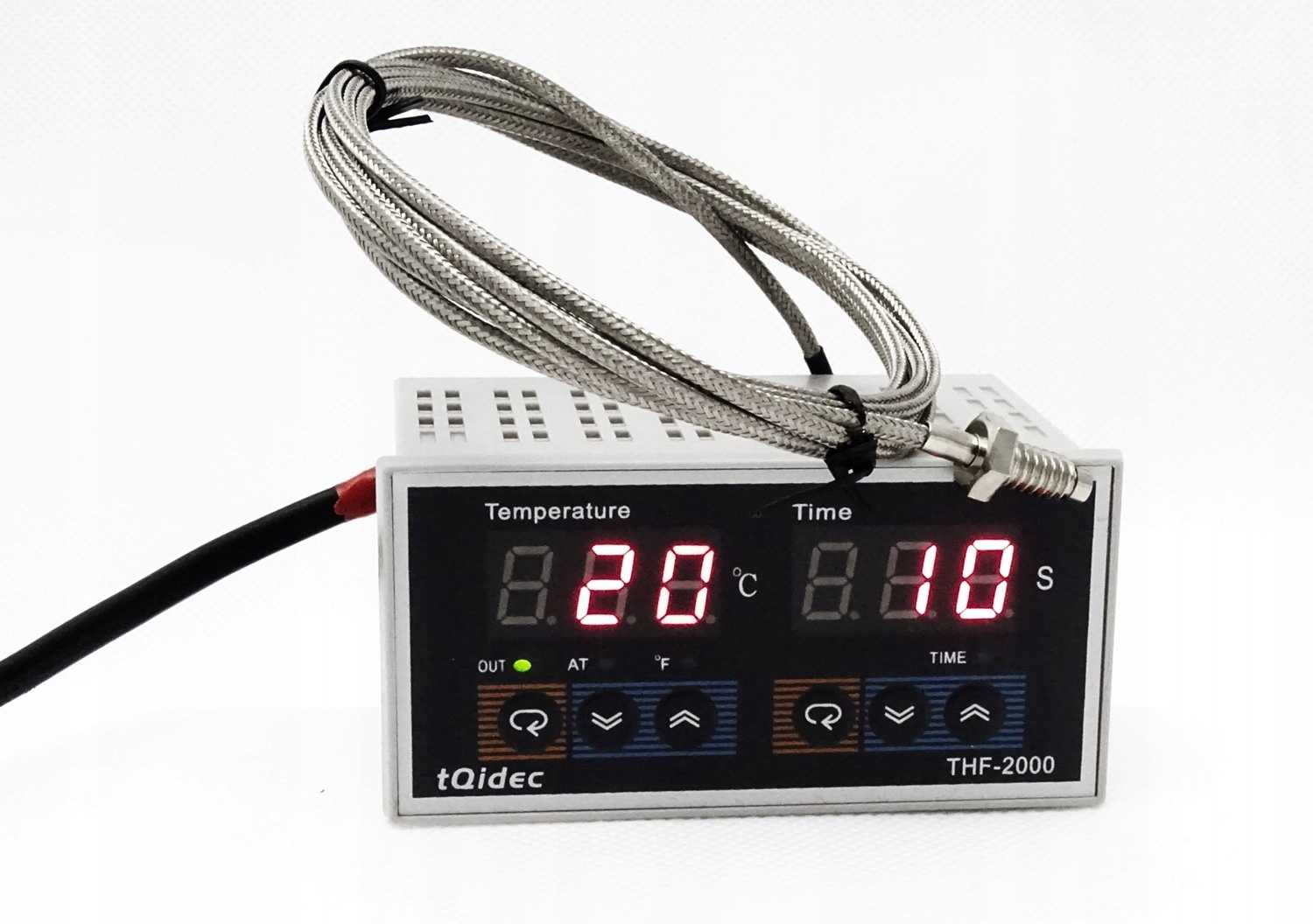

Электронный регулятор температуры со встроенным датчиком Популярностью пользуются и электронные термореле и датчики. Они точнее измеряют климатические параметры помещения благодаря наличию в составе конструкции полупроводниковых деталей, работающих от тока 24 В. Подобные устройства могут подключаться напрямую к электрической сети или применяются батарейки.

Электронное термореле оснащено монитором. Это облегчает выполнение настройки устройства, оповещает пользователя о результатах последнего замера климатических параметров.

Принцип работы термостата, как он устроен

Термостат предназначен для того, чтобы двигатель автомобиля прогрелся быстрее. Термостат в системе охлаждения автомобиля выполняет роль поддержания нужной температуры, чтобы двигатель нагрелся быстрее и не перегрелся во время работы.
Вне зависимости от составных элементов, у всех термостатов аналогичный принцип работы.

Терморегулятору задаётся определённая температура, которую он поддерживает, не давая её подняться выше заданных параметров и упасть. В устройстве находится термочувствительный элемент, который считывает температуру окружающей среды. До того, как устройство нагрелось до заданной температуры, контакты соединены и происходит нагревание. После того, как температура поднялась, контакты расходятся за счёт термочувствительного элемента, который видоизменяется при нагреве.

Когда температура опускается ниже заданной, термочувствительный элемент возвращается в исходное состояние и нагревание возобновляется. Такой процесс цикличен.

Устройство термостата

Термостаты бывают устроены по-разному: механические и электронные. При этом принцип работы одинаков: он определяет температуру окружающей среды или поверхности, на которой находится. И в зависимости от указанных параметров, устройство определяет, есть ли необходимость в задействовании термических элементов или необходимо наоборот отключить имеющиеся.
Конструкция и её принцип работы очень просты, что позволяет устройству прослужить долго.
Основным элементом является термочувствительный элемент, который видоизменяется при изменении температуры в устройстве или окружающей среде, прекращая тем самым нагревание.

Описание

Реле или датчик температуры (ДРТ) – это устройство, которое предназначено для контроля и регулировки температуры в помещении или емкости, где оно установлено. Главным образом, этот прибор необходим для поддержания определенной температуры в помещении.

Чувствительными элементами служат специальные датчики или баллоны, которые быстро распознают малейшее изменение окружающей среды. Помимо такой классификации приборы разделаются по месту установки. Они могут быть монтированы на стены или потолок, установлены непосредственно в среде изменения (земле, воде) и использоваться как портативные датчики.

Рассмотрим принцип действия термореле на примере кондиционера, в который встроен классический термостат. При изменении температуры и давления, чувствительная биметаллическая пластина изменяет свое положение. К примеру, если она нагреется до 5 градусов, то её размер увеличится, и она повернет рычаг, подключенный к рабочим частям кондиционера.

Фото — датчик для котлов

После этого контрольный термостат продолжает контролировать работу системы охлаждения. Когда температура окружающей среды опустится до определенной величины, пластина остынет и повторно повернет рычаг. Так будет продолжаться бесконечное число раз. Прямо пропорционально работает термостат в системе отопления, как и морозильник, она включается при изменениях температуры (её снижении) и отключается после повышения градуса. Эта система широко применяется для контроля работы котла.

При этом для контроля холодильника используется терморегулятор, у которого внутри установлен баллон с жидкостью

Для работы его очень важно правильно установить. Сам накладной регулятор устанавливается вне контролируемого объекта, в то время, как камерный баллон монтируется на испарителе

Аналогично описанному выше принципу работы действует и это реле

При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру

Аналогично описанному выше принципу работы действует и это реле. При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру.

Фото — ДРТ-1

При установке любого типа реле возле него монтируется комнатный термометр. Дело в том, что многие модели могут иметь некоторые погрешности в измерении. Считается, что нормальным показателем является отклонение 2 градуса, в идеале его быть не должно. Если манометрический или цифровой датчик температуры ошибается на 5 и более градусов, то ему срочно требуется настройка. Подробная инструкция указывается на коробке прибора и в брошюре производителя.

Фото — КР75 empty

Его аналог – это капиллярный датчик-реле.

Где используется:

1. В системах кондиционирования и отопления;
2. В различных охлаждающих установках (для холодильника, морозильника);
3. В агропромышленной сфере для определения температуры в грунте, теплице, воде, инкубаторе;
4. В производственных и технологических условиях.

Zilon IR-0.8S

Модель Zilon IR-0.8S можно установить как на стену, так и на потолок. В комплекте к устройству идет терморегулятор для сверки заданных и реальных значений. Защита обеспечивается автоматической блокировкой и выключением прибора.

Основные параметры этой модели следующие:

• мощность составляет около 0,8 кВт;
• габаритные размеры 1,19х0,13х0,04 м;
• масса 3,2 кг;
• нет побочных выбросов углекислых газов в помещение;
• низкий расход электроэнергии при работе обогревателя.

При установке на потолок не всегда хорошо прогревается пол в комнате. Но с точки зрения цена-качество (цена около 2400 рублей), он вполне достоин пристального внимания.

• Термореле с выносным датчиком температуры: принцип работы
• Подключение вилки к варочной панели
• Обзор модельного ряда и видов реле температуры
• Почему кондиционер булькает в нерабочем состоянии при ветре
• Терморегулятор своими руками
• Как правильно подключить узо
• Как обновить старую кафельную плитку в ванной комнате
• Оптимальная температура теплого пола
• Особенности подключения теплого пола к терморегулятору
• Делаем водяной теплый пол от газового котла
• Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу
• Электрический теплый пол в частном загородном доме: особенности монтажа в деревянном и каркасном доме
• Как проверить заземление
• Преимущества использования удлинителя протока для радиаторов
• Сенсорный выключатель rgb-light slayder своими руками
• Инструкция по подключению трехклавишного выключателя своими руками
• Что такое бойлер для нагрева воды: виды, области применения и некоторые нюансы эксплуатации
• Фум-лента технические характеристики, как и сколько наматывать на резьбу
• Гидроаккумулятор выбор и принцип работы
• Подключение унитаза к канализации без гофры
• Как с помощью болгарки резать металл
• Как клеить стеклохолст правильно?
• Недостатки полипропиленовых труб в отоплении дома
• Тв розетка
• Восстановление ручки пластикового окна

С этим читают

• Термореле с выносным датчиком температуры: принцип работы
• Подключение вилки к варочной панели
• Обзор модельного ряда и видов реле температуры
• Почему кондиционер булькает в нерабочем состоянии при ветре
• Терморегулятор своими руками
• Как правильно подключить узо
• Как обновить старую кафельную плитку в ванной комнате
• Оптимальная температура теплого пола
• Особенности подключения теплого пола к терморегулятору
• Делаем водяной теплый пол от газового котла

Виды

В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.

Терморегулятор на трех элементах

Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.

Регулятор вентилятора для компьютерного БП

Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.

Терморегуляторы для котлов отопления

Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.

Схема термостата с индикацией показаний на LCD экране

Разновидности приборов

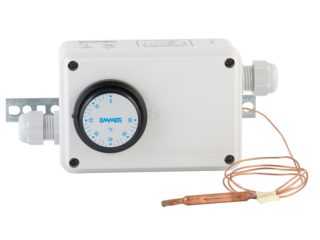

Механический терморегулятор с выносным датчиком

На рынке встречаются термореле с разным внешним видом, конструкционными особенностями и характеристиками. В зависимости от способа монтажа подобные устройства бывают стационарными и розеточными (переносными). Первая разновидность термореле устанавливается непосредственно в стену. Переносные варианты имеют возможность быстрого подключения, что привлекает многих пользователей.

По месту расположения датчиков выделяют:

• термореле с выносным датчиком температуры;
• агрегаты со встроенным датчиком.

В первом случае датчик размещают на конце кабеля, отходящего от температурного реле. Его длина может быть разной – от 10-20 см до нескольких метров.

Преимуществом устройства называют то, что их чувствительные элементы разрешается устанавливать на улице, в погребе и различных подсобных помещениях. Во время работы таких контролеров практически исключены ошибки. Единственным недостатком реле с выносным датчиком называют появление сбоев при исчезновении электричества.

Механические варианты

Подобные датчики температуры и реле считаются самыми доступными и простыми в использовании. Они работают благодаря присутствию в конструктивной схеме биметаллической пластинки. Отключение и настройка рабочих параметров устройства осуществляется при помощи рычага и поворотного колеса.

Недостатком механических моделей называют сложность их монтажа. Они устанавливаются в углубление в стене и напрямую подключаются к сети.

Электронные модели

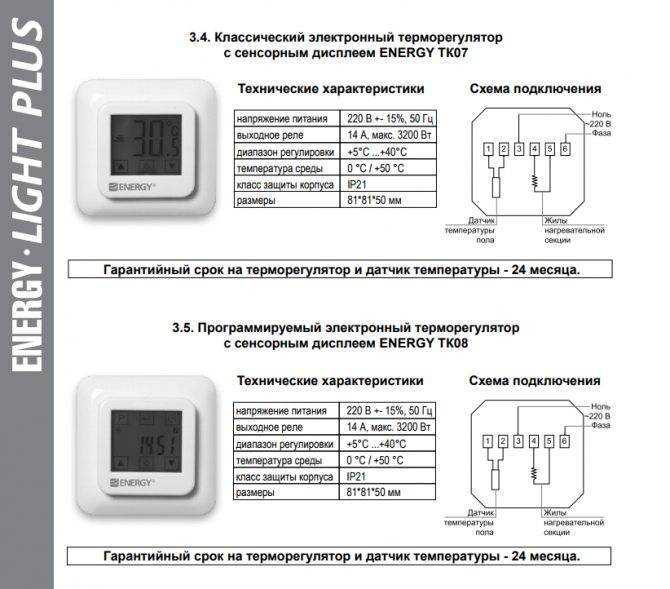

Электронный регулятор температуры со встроенным датчиком

Популярностью пользуются и электронные термореле и датчики. Они точнее измеряют климатические параметры помещения благодаря наличию в составе конструкции полупроводниковых деталей, работающих от тока 24 В. Подобные устройства могут подключаться напрямую к электрической сети или применяются батарейки.

Электронное термореле оснащено монитором. Это облегчает выполнение настройки устройства, оповещает пользователя о результатах последнего замера климатических параметров.

Вариант №2

Упрощенная схема подключения выполнена в виде одного провода (фазы), который соединяется с прибором обогрева, нулевой кабель проходит через клеммы термостата. Конечно, в таком случае не гарантируется корректная работа терморегулятора, но бывают ситуации, когда этот вариант является единственно возможным.

Одно из преимуществ такой схемы является возможность контроля большего количества ИК-устройств отопления. Можно вместо них подключить один промышленный нагреватель. Но в этом случае нужно будет установить еще один механизм — магнитный пускатель. Он также может работать в режиме полной автоматики, но уже с электрическими приборами большей мощности.

Что означает термин «терморегулятор»

Терморегулятор — это устройство, которое задействуется в системах отопления или кондиционирования для обеспечения установленного значения температуры нагреваемой среды: вода или воздух.

Как правило, терморегулятор (ТР) выполняется в форме аппаратного модуля, который измеряет температуру среды и передает сигнал управляющему модулю на активизацию или прекращение процесса нагрева.

Таким образом, существует две исполнительные модификации терморегулятора:

• Он выступает в роли самостоятельного устройства, имеющего функции по контролю и управлению процессом, например, контроль температуры и ее регулирование по проценту влажности в помещении;
• в качестве аппаратного модуля в составе общей автоматики безопасности.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

• Перегрев;
• Взрыв;
• Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Принцип действия терморегуляторов

Основой любого терморегулятора является электронный или механический термодатчик, контролирующий температуру воздуха в помещении. В зависимости от полученных показаний, он подает команды на отопительный котел, заставляя тот включаться и отключаться, в зависимости от пользовательских температурных предпочтений. Для выставления параметров используются крутящиеся ручки, сенсорные экраны и кнопки различных конструкций.

Конструкционно терморегулятор представляет собой компактный пульт управления, внутри которого стоит датчик температуры воздуха. При этом сам котел может располагаться в любом другом месте здания – на кухне, в ванной комнате, в отдельной котельной или вовсе в подвале, где он никому не мешает и не мозолит глаза. Согласитесь, что бегать в подвал, для того чтобы сделать воздух более теплым или более прохладным не так уж и удобно. Гораздо удобнее располагать эдаким пультом дистанционного управления, установленным в комнате.

Терморегуляторы с датчиком температуры воздуха для котла и являются пультами дистанционного управления. Они обеспечивают точную регулировку температурного режима и избавляют от необходимости бегать к месту установки котла, чтобы выставить нужный режим или задать рабочую программу. Работают терморегуляторы следующим образом:

Желательно подбирать термостат той же компании-производителя, что и Ваш котел. Это убережет Вас от возможных сбоев и неполадок в работе оборудования из-за различия электронной начинки.

• Пользователи задают необходимую им температуру воздуха, например, +22 градуса;
• Как только температура опустится ниже заданного предела, термостат подаст команду на включение котла – начнется нагрев теплоносителя, циркулирующего по отопительной системе;
• Как только температура поднимется до желаемой отметки, термостат подаст команду для отключения котла.

Этот процесс повторяется циклически, обеспечивая создание комфортной атмосферы для домочадцев.

Комнатный термостат с датчиком температуры воздуха может контролировать температуру воды в контуре горячего водоснабжения – это необходимый функционал, если в доме стоит двухконтурный котел, причем установлен он не на кухне, в труднодоступном месте (в подвале или в гараже). Если вода в кране покажется слишком горячей, достаточно подойти к термостату и уменьшить степень ее нагрева – очень удобно и практично.

Продвинутые терморегуляторы с выносным датчиком температуры воздуха могут управлять сразу несколькими отопительными контурами – благодаря этому они обеспечивают раздельный температурный контроль в нескольких помещениях.

Основные признаки неисправности термостата

Иногда термостатное устройство не работает качественно.

Основные признаки того, что терморегулятор вышел из строя:

• Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
• Устройство перегревается (двигатель в автомобиле начинает кипеть);
• Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
• При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
• Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции

Диагностика поломки, как проверить не снимая

Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.

Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.

Способы монтажа

По способу монтажа различают встраиваемые, накладные и розеточные терморегуляторы

Встраиваемые регуляторы – устройства, не имеющие собственного корпуса, которые интегрируются в ИК-обогреватель. Накладные приборы монтируются на стену, пол или потолок в зоне, где требуется мониторинг температуры.

Основные правила установки накладных терморегуляторов

1. В каждое отапливаемое помещение устанавливается отдельный регулятор.
2. Устройства настенного типа, например, Eberle RTR-E 3563 рекомендуется монтировать на высоте 1,5-2 метра от уровня пола.
3. Между датчиком температуры и поверхностью, на которую он монтируется, рекомендуется установить теплоотражающий экран.
4. Регулятор должен находиться в таком месте, где на него не воздействует повышенная влажность, солнечный свет или источники тепла.

При нарушении этих правил замер температуры будет неточным.

Подключение ИК-обогревателя через терморегулятор

Способ подходит для механических и электронных устройств. При реализации этого способа потребуется выполнить электропроводку от щитка до места монтажа ИК-обогревателя. Возможен вариант с внешней прокладкой в кабель-канале.

Подключение ИК-обогревателя через розеточный терморегулятор

Розеточные регуляторы температуры в нижней части блока имеют розетку, например, модели Terneo Pro-Z, Terneo RZ-2 м. Устройства не требуют навыков электромонтажа, а схема их подключения очень простая:

Подключение нескольких ИК-обогревателей к терморегулятору

Способ используется для больших помещений, в которых для обогрева установлено несколько инфракрасных обогревателей. В этом случае подключение выполняется по следующей схеме:

Преимущества и недостатки терморегуляторов с выносными датчиками

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Терморегулятор при правильной настройке может стать составной частью «умного дома»

Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.

Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.

Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.

Назначение и принцип работы термостата

Перед тем как ответить на вопрос какой терморегулятор выбрать для теплого пола нужно разобраться с его назначением и спецификой работы. Его главная задача – это поддерживание определенной температуры, которая комфорта для людей. Принцип его работы основан на включении системы подогрева при достижении напольной поверхности определенной температуры.

При нагреве пола до заданного значения она отключается. При падении температуры хотя бы на один градус термостат снова включается в работу. Это небольшое устройство не только поддерживает поверхность пола на одном температурном уровне, но при этом экономит электроэнергию.

Поддерживание определенной температуры – это не единственная цель работы терморегулятора. С его помощью хозяин может обогреть все помещение при отключении центрального отопления или в холодные зимы, когда батареи с нагревом воздуха в комнате не справляются.

Схема реле влажности, реле уровня жидкости

Реле влажности или реле уровня жидкости (рис. 7) так же, как и некоторые из вышеприведенных схем выполнено на основе триггера Шмитта [МК 2/86-22].

Рис. 7. Принципиальная схема реле влажности, реле уровня жидкости.

Порог срабатывания устройства устанавливают регулировкой потенциометра R3. Контакты датчика влажности выполнены в виде медного (Си) и железного (Fe) стержней, погруженных в землю.

При изменении содержания влаги в земле электропроводность среды и сопротивление между электродами меняются. С увеличением смещения на базе транзистора VT1 он открывается.

Коллекторный и эмиттерный токи транзистора возрастают, что приводит к росту напряжения на потенциометре R3 и, соответственно, к переключению триггера.

Реле срабатывает. Устройство может быть настроено на уменьшение электропроводности земли ниже заданной нормы. Тогда, при срабатывании исполнительного устройства, включается система автоматического полива земли (растений).

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Неисправности термостата

Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.

• Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
• Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
• Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Область применения

Термореле на 12 вольт часто входит в состав конструктивной схемы систем отопления. Пользователю необходимо контролировать температуру в котле и контурах с учетом климатических показателей помещения. Также устройство позволяет регулировать объем воды в системе. При наличии температурного реле удается своевременно выявить любые неисправности в работе котла.

В конструкции бытовых обогревателей также могут присутствовать термостаты, включаемые через розетку. Такие устройства просты в использовании и подключении, универсальны и высокоэффективны. Подобные термореле совместимы с электрическими чайниками, нагревательными приборами, светотехникой.

Термореле для теплого пола

Схема установки термореле для теплого пола

Существуют специальные контролеры, предназначенные для регулировки работы системы «теплый пол». Они подсоединяются к нескольким деталям – датчикам, нагревательным элементам и электросети. После включения термореле получает информацию о температурных показателях системы, после чего сравнивает их с заданными пользователем настройками.

При необходимости контролер включает или отключает нагревательные элементы, делая это циклично. Поэтому теплый пол без трудностей обеспечивает в помещении стабильную температуру воздуха.

Для инфракрасных обогревателей

Приборы получили большое распространение из-за способности передавать тепловую энергию на значительные площади. При установке термостата удастся повысить эффективность работы таких устройств. Используя программируемые накладное термореле, легко настроить функционирование инфракрасного обогревателя на длительный период времени.

Для сауны и бани

Рекомендуется использовать контролеры, способные работать при температуре от +50°С. С их помощью функционирование сауны или бани будет происходить автономно с учетом параметров, заданных пользователем.

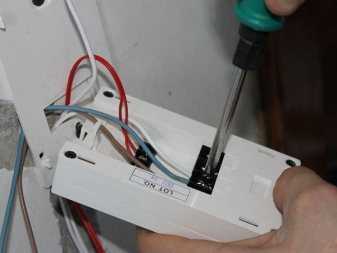

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности. Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола

Если розетки расположены выше или ниже, следует использовать удлинитель

Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно

Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя

Все составляющие такой системы отопления должен находиться только в исправном состоянии. Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

Принцип действия комнатных терморегуляторов

Терморегулятор для погреба

Работает комнатный регулятор температуры следующим образом:

1. Встроенный или вынесенный из корпуса терморегулятора датчик измеряет температуру воздуха в помещении;
2. Датчик передает информацию на исполнительное устройство;
3. Исполнительное устройство в зависимости от значения температуры включает или отключает соединенные с регулятором отопительные приборы, кондиционеры;
4. При падении температуры воздуха в помещении до значения, которое при настройках прибора было принято за минимальное, устройство снова включает отопительный прибор.

Таким образом, функционирует данное регулирующее оборудование не постоянно, а циклически, включая и отключая отопление при минимальном и максимальном значении температуры воздуха в помещении. У электромеханических и механических термостатов данный диапазон очень небольшой, в то время как у электронных моделей он может быть значительно шире.

Как выбрать

Прежде, чем приобретать терморегулятор, следует ознакомиться с рядом критериев, которые необходимо учесть, чтобы выбор был правильным. Итак, среди основных моментов выделяют:

Предназначение помещения, в котором он будет устанавливаться, например, ванная комната требует регулярного поддержания тепла, как правило, туда не устанавливают модели со сложным управлением. Для других комнат потребуется более конкретное управление, соответственно там устанавливают устройства с более точным и расширенным функционалом.
Мощность, этот критерий можно назвать наиболее важным, она должна соответствовать квадратуре помещения. Для больших комнат рекомендуют использовать программируемые устройства, таким образом возможно в короткие сроки менять температурный режим

Для небольших подойдут электронные имеющие простое управление и невысокую цену.
Также следует уделить внимание способу монтажа, производители выпускают встраиваемые и накладные модели, первые помещают в специальные углубления, а для вторых подойдет любая стена или иная поверхность.
Функциональные возможности, они зависят от того, какое устройство, программируемое или нет. Для первых производители предусмотрели гораздо больше возможностей, благодаря которым пользователи могут задавать режим работы на определенный период времени, устанавливать автоматическое время включения и выключения

У некоторых предусмотрена возможность самодиагностики и защиты агрегата от неисправностей, блокировки от детей. Вторые просты в использовании, у них есть функция включения и выключения, у некоторых имеется таймер обратного отсчета, но он срабатывает только раз, после настройки сбрасываются и требуется повторная установка.
Дизайн, на рынке товаров представлен широкий выбор продукции, разнообразной по цветовой гамме, размерам и форме. Все это дает возможность покупателю подобрать товар, подходящий к домашней обстановке.
Цена, не стоит выбирать дешевые малознакомые китайские бренды, лучше отдать предпочтение более известным производителям. Стоимость на них будет не слишком высока, но они более надежны и безопасны.

Помимо этих критериев следует уделить внимание комплектации, гарантийным обязательствам производителя, а также целостности корпуса последнее необходимо проверить перед покупкой
