Преимущества установки РН однофазного тока
Потребность в использовании реле напряжения в квартирах и частных домах возникает по целому ряду причин, важнейшая из которых – желание уберечь подключенные к сети бытовые приборы. Помимо этого оно сберегает от перегрузок автоматы, располагающие в распределительном щитке.
Обычно защитное устройство устанавливается после электросчетчика, но в ряде случаев при наличии специального разрешения его допускается подключать до него. При таком варианте включения РН обеспечивает защиту дорогостоящего прибора учета энергии, предотвращая неоправданные расходы на покупку нового.
Рекомендации по изготовлению
Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.
На основе симистора
Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:
Структурно прибор можно разделить на два блока:
На базе тиристора
Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

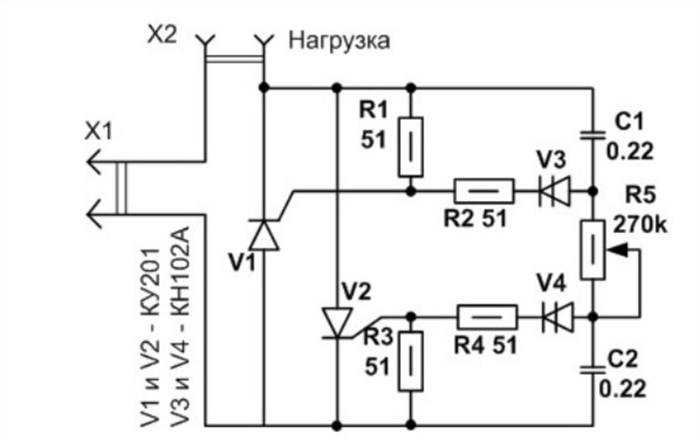

Принцип работы тиристорного прибора следующий:
- Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
- После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
- При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.
Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Назначение и принцип работы С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Спрашивайте, я на связи!
УЗО схема подключения
В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:
Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО
Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии
Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

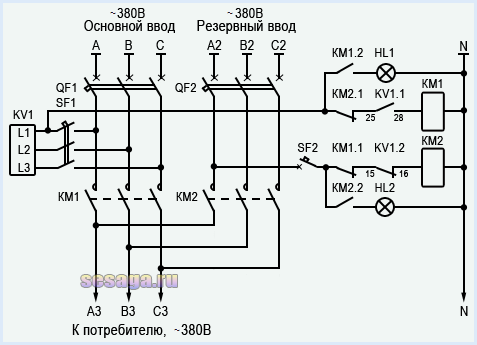

Схема реле контроля фаз
Особенно важно включение реле контроля в схемах передвижного оборудования с трехфазным электродвигателем. Так насос при не правильном чередовании фаз, будет плохо качать, а пресс и вовсе может сломаться
При обрыве одной фазы электродвигатель перегреется и сгорит.
Для защиты электродвигателя от обрыва фазы на магнитный пускатель еще устанавливают тепловое реле. Время отключения у него довольно большое. Для каждого электродвигателя тепловое реле нужно подбирать не по его рабочему току, а регулировать номинальный ток каждого теплового реле специальными винтами.Для этого собирается стенд.
Как правило, ни стенда, ни желания нет для точного подбора тока теплового реле. Поэтому реле контроля фаз в этом случае просто необходимо. Работа реле основана на определении гармоник обратной последовательности, которые возникают в момент обрыва или перекоса фаз.
Схема подключения реле контроля фаз к сети и магнитному пускателю
Эти гармоники проходят через пассивные аналоговые фильтры, где отделяются от основных гармоник. Сигнал выделенных гармоник поступает на плату управления, которая включает контакты. Схема реле контроля фаз собирается на транзисторах или микроконтроллере. Схема подключения реле контроля фаз простая.
Три фазы L1, L2, L3, и нейтраль N подключаются к соответствующим клеммам устройства, а контакты реле подключаются в разрыв катушки пускателя. В нормальном режиме контакты реле контроля замкнутые, магнитный пускатель включен, питание на оборудование подается.
При аварийном режиме устройство включает свои контакты, они размыкаются, напряжение питания нагрузки отключаются до восстановления параметров электросети. Использование в схеме электрооборудования реле контроля фаз защищает электродвигатели от перегрева и отказа. В бытовых условиях это устройство защищает трехфазный компрессор, холодильники, стиральные машины.
Как подключить реле напряжения

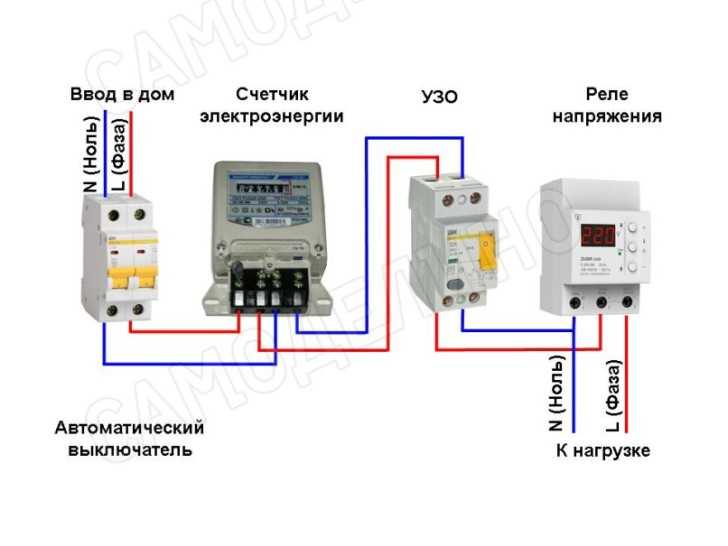

Ставится реле защиты напряжения после вводного автомата, до счетчика. В этом случае под защитой будет и сам счетчик. Если такой возможности нет, то реле напряжение монтируется после электросчетчика и после автомата. Ставят реле защиты в квартирном или домовом электрощите на din-рейку.
Схема подключения реле напряжения при мощности нагрузки больше 7 кВт с магнитным пускателем
Перед монтажом защиты от перенапряжения, напряжение сети должно быть отключено вводным автоматом. Реле не защищено от токов короткого замыкания, поэтому автомат стоящий перед реле защиты от перенапряжений должен быть рассчитан на ток, на порядок ниже чем ток реле напряжения. Допустим если автомат имеет номинальный ток 40 А, тогда реле защиты должно иметь номинальный ток не ниже чем 50 А.
Схема подключения однофазных реле напряжений в трехфазной сети
Фаза с нижней клеммы автомата подключается отдельным проводом к клемме L реле. К клемме N реле подключают нулевой провод, идущий со счетчика. Клемм нулевого провода N может быть две, они внутри соединены вместе. Это сделано для удобства подключения.
Фазовый провод который раньше был подключен на нижние контакты автоматического выключателя (нагрузка), подключается к выходу реле напряжения через контакты. Если нагрузка меньше 7 кВт, тогда можно использовать внутренние контакты реле напряжения.
При более высокой мощности ставят магнитный пускатель или контактор, катушки которых подключаются через контакты реле напряжения. Для надежности и увеличения срока службы контактов реле напряжения рекомендуется ставить магнитный пускатель и для небольших мощностей. Трехфазное реле защиты напряжения защищает каждую фазу от перенапряжения.
Схема подключения трехфазных реле напряжения в трехфазной сети с магнитным пускателем
При трехфазной сети фазы L1, L2, L3 с нижних клемм трехфазного автомата подключают к трехфазным клемма реле напряжения, а напряжение для катушки магнитного пускателя берется с любых контактов реле защиты напряжения. Также желательно установить байпас, чтобы можно было подать напряжение на нагрузки в случае отказа реле напряжения.
Помогла вам статья?
Да1Нет

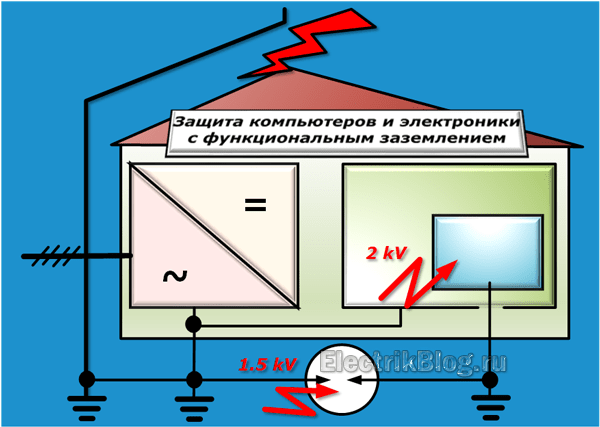

Защита от импульсного перенапряжения: частный дом с трехфазным питанием
Разбираю принципы подключения УЗИП на примере разных систем заземления.
Схема подключения УЗИП для трехфазного питания дома по системе TN-S
Защита проводки возложена на:
- трехполюсный вводной автоматический выключатель;
- однополюсные и трехполюсные автоматы отходящих линий;
- устройство защиты от импульсных перенапряжений комбинированного типа 1+2+3.
Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.
Шинки N и РЕ, модуль УЗИП подключены стандартным образом.
При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.
Проникновение импульсов перенапряжения со всех сторон потенциалов фаз, рабочего нуля и соединенного с контуром земли оборудования блокирует включение модулей между шинами фаз, нуля и РЕ.

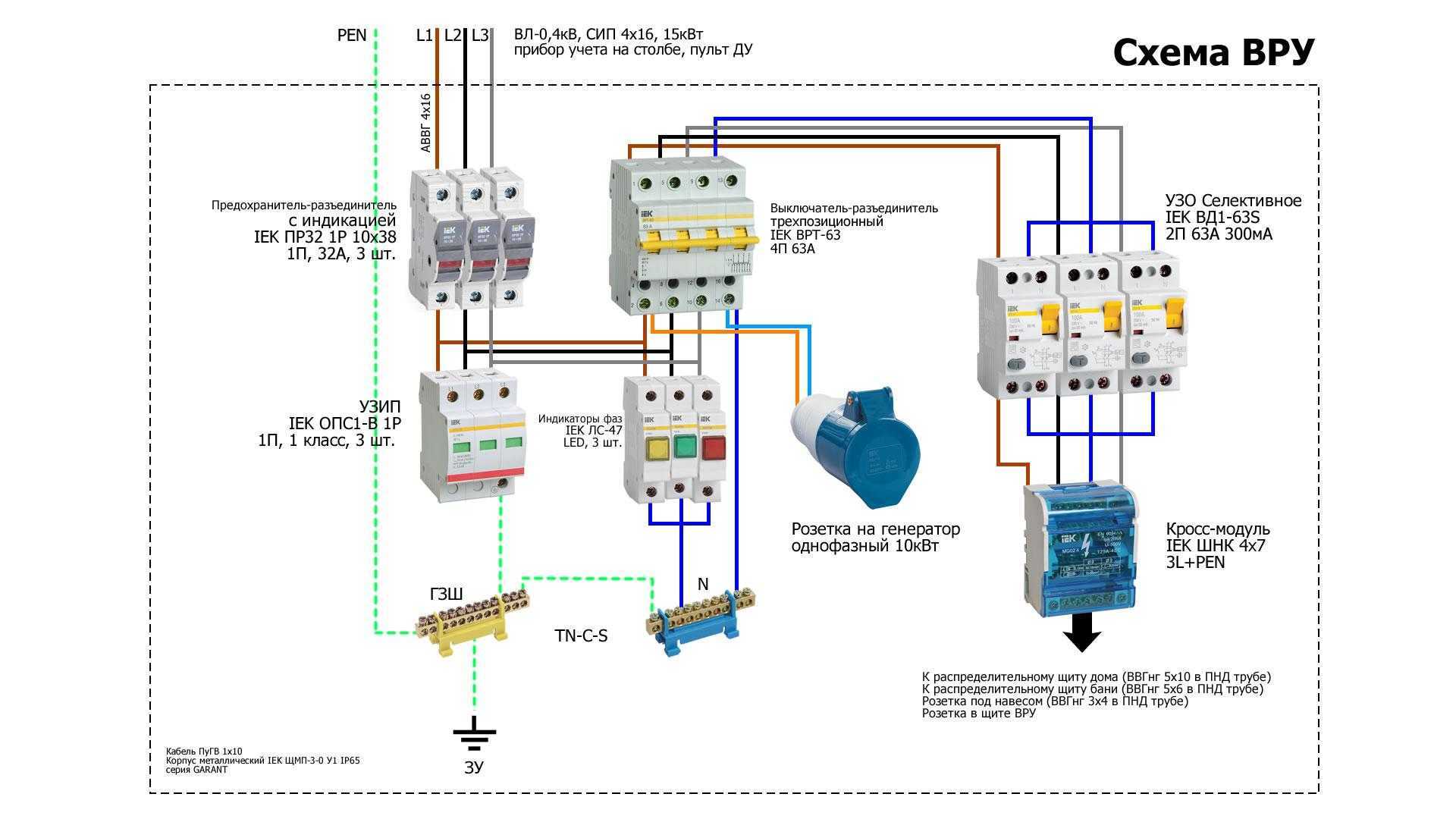

Схема подключения УЗИП: 2 варианта для трехфазного питания дома по системе TN-C
В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.
Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.
Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.
При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.
Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.
Они используются при близком расположении оборудования для создания небольшой задержки срабатывания защиты, необходимой по условиям селективности.
Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.
Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.
В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.
Выход был найден за счет создания мощного экранирующего чехла и подключения его к отдельному функциональному заземлению.
Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.
Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.
Установка реле напряжения RBUZ в квартирный электрощит
Итак, после теории переходим к практике.
РН было установлено в процессе капитального ремонта квартиры в панельной девятиэтажке.
Девятиэтажка, в которой будет стоять новый щиток с реле напряжения
Вот так выглядит щиток в подъезде, к которому необходимо было подключить квартирный щиток:
Электрощит в подъезде, от которого идет питание на электрощит в квартире
Не самый печальный вариант.
Щиток в квартиру на этапе проектирования:
Проектирование и начало сборки электрощита
Схему щита я обязательно приведу и мы её обсудим ниже. А вот ещё несколько фото щитка, в котором установлено реле напряжения RBUZ.
Процесс монтажа щитка в квартире. Рядом – слаботочный щиток
Электрощит в квартире на автоматах ИЕК и РН RBUZ
Продолжаем сборку. Расключены нули и некоторые фазные провода:
Продолжаем сборку щита в квартире, подключаем нули
Итоговая сборка щитка, всё подключено
Вверху – земляная шина РЕ (Protect Earth, подробнее про системы заземления здесь), внизу – три шины нейтралей N1, N2, N3. Подробнее я расскажу при описании электрической схемы щитка.
Общий вид щитков – слаботочный и силовой
Квартирный электрощит в сборе
Напряжение на электрощит подано. Приятная особенность реле напряжения – на его индикатора всегда видно, какое напряжение подается в квартиру. На фото – 239 В.
Вот ещё пара фотографий окончательного монтажа, с подписями нагрузок:
Фото рабочего электрощита с закрытой дверцей
Электрощиток с надписями на автоматах
Модель электрощита – Schneider Electric Easy 9. В щитке оставлено 4 или 5 мест модулей. Как показывает жизнь, потом хозяину квартиры обязательно захочется поставить ещё пару автоматов)
Ошибки подключения
1
У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.
О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.
2
Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.
Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.
Сначала вы отключаете автоматы на панели стабика.
Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.
И только затем снова включаете автоматы.
Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.
С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!
Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.
3
Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.
Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.
4
Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.
При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.
Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.
5
Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.
Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.
А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.
Отсюда и все проблемы
Обращайте на это внимание, прежде чем нести его обратно в магазин
https://youtube.com/watch?v=R0JVCCXazj0%3F
Источники — //cable.ru, Кабель.РФ

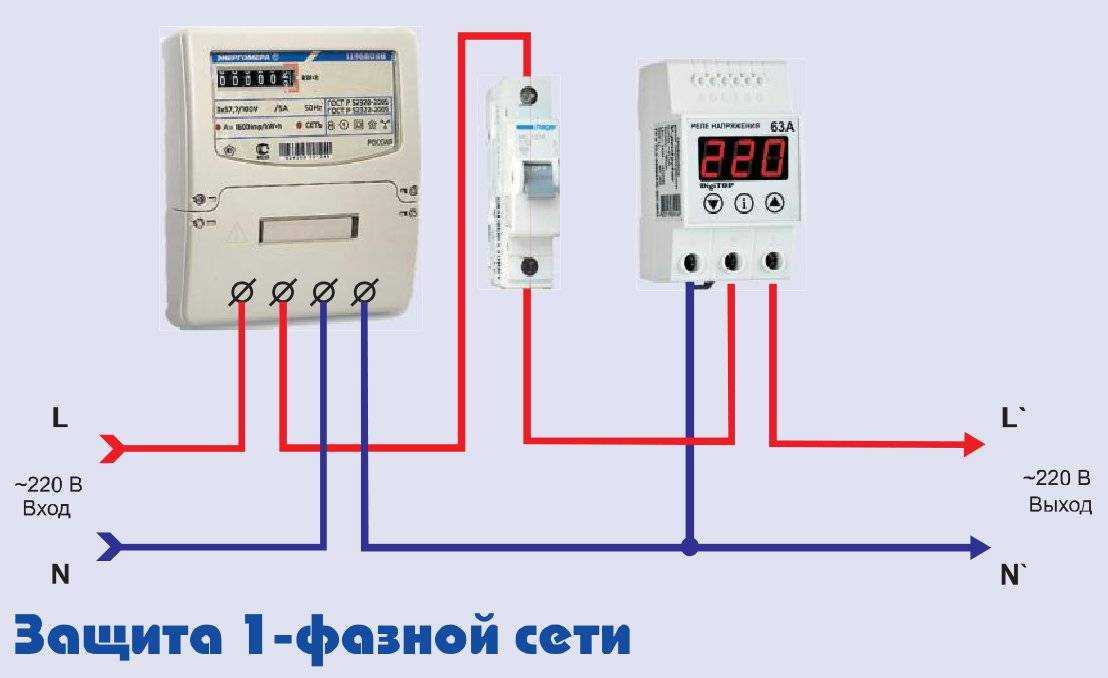

Установка в щиток РН 220 В для дома 2 способам
Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.
При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.
Устанавливается это устройство после вводного автомата.
Подключение РН до счётчика
3 причины установить РН 220 В на din-рейку

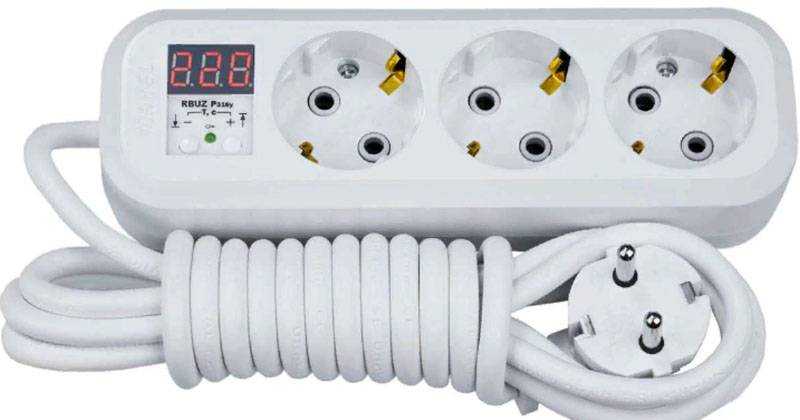

Есть два способа установить РН 220В — на din-рейку и в розетку.
Установка на рейку более удобна по нескольким причинам:
- РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
- приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
- Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Особенности работы реле напряжения в трехфазных сетях
Реле напряжения трехфазное – схема подключения
В трехфазных цепях особую опасность представляет включение реле пониженным напряжением, схема подсоединения которого не предусматривает однофазного срабатывания устройства. В большинстве случаев в промышленных сетях к каждой из фаз подсоединяется отдельная нагрузка. Это приводит к тому, что срабатывание по перегрузу одной секции РКН приводит к полному его отключению.
Исключением является ситуация, когда на объекте преимущественно используется трехфазное оборудование (станки с асинхронными двигателями, насосы и тому подобное). В этом случае каждая из фаз загружается более равномерно и перегруза по напряжению практически не возникает.
Ввод 1
У заказчика есть 4 ввода на два здания, все они имеют отличия, буду обращать внимание читателей по ходу статьи. Первый ввод
В электрощитовой увидел такую картину:
Первый ввод. В электрощитовой увидел такую картину:
1 – электрощитовая
Вверху слева – щиток с вводным рубильником, трехполюсный автомат D80.
Подробнее внутренности щитка:
1 – внутренности электрощита
Вверху – Трехфазный счетчик Энергомера, цифровой вольтметр Digitop ВМ-3, переключатель улица-генератор.
Вот поближе первый ряд, он будет очень важен для нас, поскольку там будут происходить все подключения:
1 – Выходы счетчика на переключатель
На рубильнике, вверху слева – провода (белый, голубой, коричневый), в разрыв которых нужно будет включить нашу схему реле защиты. Вот это место, ещё ближе:
1 – Переключатель счетчик-генератор
Гибкие провода справа на рубильнике – от генератора, который установлен на крыше здания.
Не смотря на то, что электрощит этот собирала солидная фирма, сразу видно грубую ошибку – обратите внимание на автоматы 25 Ампер:
1 – Грубая ошибка в выборе защитных автоматов
И если в правой части фото провод сечением 2,5 мм² понять и простить можно, то шесть проводков 1,5 мм² ни в какие ворота уже не лезет. Тут бы понизить номинал до 13 или 10А, но надо разбираться с нагрузкой, да и не за этим я пришёл на этот объект. Кому интересно – подробно рассматриваю эту проблему в статье про выбор автоматов в квартирный щиток. Там же – много ссылок на релевантные статьи.
Ладно, приступаем к сборке нашей схемы, которую я вынес в отдельный щиток:
Процесс сборки электрощита 1
Провод для монтажа использовал ПВ1, одножильный, сечением 4 мм². А точнее – распущенный на жилы ВВГ4х4. Подключал в разрыв через клеммное соединение под винт, сфотографировать не получилось, ниже ещё примеры будут.

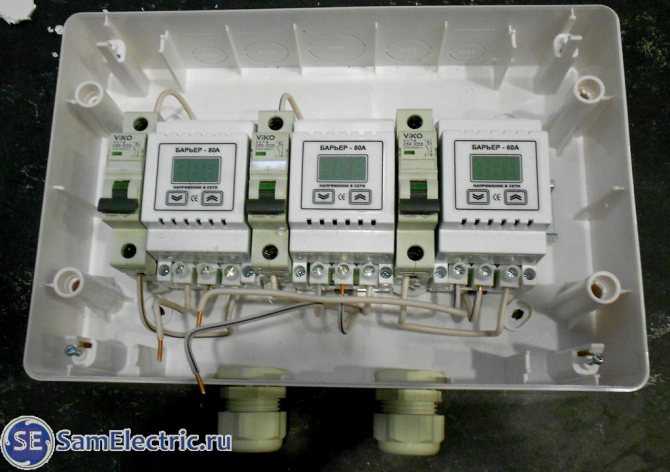

Вот что в итоге получилось:
1 – Окончательный вид трехфазного реле контроля напряжения
Напечатал на обратной стороне крышки инструкцию по эксплуатации и настройке для пользователей. Текст приведу ниже.
Разделение РН по видам, исходя из типа подключения и установки
Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.
Реле напряжения в розетку: обычный переходник, защищающий технику
Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.
РКН, включаемый в розетку, также можно настроить под определённые параметры
Как подключается реле напряжения в форме удлинителя
Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.
Реле-удлинитель предельно прост в подключении к домашней электрической сети
Установка РКН на ДИН-рейке
Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.
Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка
ТОП-5 производителей реле напр-ния
На рынке защитных устройств наибольшей популярностью пользуются следующие компании:
- «Новатек-Электро», Украина. Этой компанией выпускаются устройства РН 113 и РН 111, а также выпускаемые под маркой Volt control
- ООО «ДС Электроникс», Украина. Эта компания производит РКН Zubr.
- ООО «Энергохит», Украина. Эта организация изготавливает изделия под торговой маркой DigiTop.
- Электротехническая компания МЕАНДР, Россия. Выпускает устройства защиты от высоковольтных импульсов и перенапряжения УЗМ-50МД, УЗМ-51МД.
- «Евроавтоматика F&F», Белоруссия. Единственная компания, выпускающая РКН для установки в монтажную коробку вместо обычной розетки.
Совместная установка реле и контактора
Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.
К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.
У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора
Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них
При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.
Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.
Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой. При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен
Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине
При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.
Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.
Навигация по записям
Время повторного включения от 3 до сек.
Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд. Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя. Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.
Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.
Недостатки стабилизаторов
Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.
Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.
Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше. Схема ввода 220В с УЗО и реле напряжения.
Характеристики
Основная работа реле контроля заключается в постоянном измерении действующего значения напряжения. В случае превышения номинала или, наоборот, уменьшения ниже установленной нормы, происходит размыкание силового контакта прибора и отключение фазы. Таким образом, внешняя питающая сеть оказывается разомкнутой с внутренней проводкой.
Все устройства этого типа разделяются на одно- и трехфазные. В первом случае выполняется отключение лишь одной фазы, а во втором – одновременное отключение сразу всех трех фаз. Если в бытовых условиях используется трехфазное подключение, для защиты рекомендуется устанавливать однофазные реле контроля, индивидуально на каждую фазу. В этом случае скачки напряжения, возникающие в какой-то одной фазе, не вызовут отключения других фаз. Сами трехфазные защитные устройства обычно контролируют напряжение на электродвигателях и у других аналогичных потребителей.
Одной из важнейших характеристик однофазных приборов считается величина токовой нагрузки. Именно этот параметр дает понять, какая электрическая мощность допустима для прохождения через конкретное устройство. Токовая нагрузка в первую очередь учитывается при выборе того или иного прибора.
Тем не менее, выбирая нужное реле напряжения, следует обращать внимание на маркировку производителя. В ней указывается рабочее значение тока или уровень пропускания нагрузки, которые ниже тока срабатывания, при котором отключаются силовые контакты
В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность
То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд
В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность. То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд.
Технические характеристики реле напряжения
При выборе реле напряжения стоит уделить внимание техническим характеристикам. Основными показателями являются: интервал напряжения, сохраняющее работоспособность устройства; величина мощности прибора; значение номинального тока электросети. Прибор реле напряжения
Прибор реле напряжения
При подключении электроприборов необходимо изучить технический паспорт и выставить параметры напряжения, указанные в нем. Верхний и низкий пороги напряжения очень важные характеристики, которые стоит учитывать при покупке реле напряжения. В трехфазных реле существует возможность устанавливать такие пороги на каждую ветку.
Следует учитывать тип устройства, которой должен подходить к используемой электросети.К тому же важным показателем является задержка повторного включения, которая устанавливается от одной секунды до десятков минут. Данная характеристика устанавливается в соответствии с качествами электроприбора. При этом повторное подключение происходит с увеличением напряжения.
Реле напряжения комплектуется встроенным защитным варистором. В технических характеристиках реле напряжения оговаривается величина импульсного тока в джоулях. А в случае если напряжение резко повысится, происходит процесс шунтирования, и энергия превращается в тепло.
В характеристиках защитного устройства указывается скорость срабатывания. При этом в работоспособном режиме этот параметр имеет одну величину, а при аварийной ситуации – другую.
Применение трехфазных реле контроля
Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.
Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.
