Ливневая канализация загородного дома: инструкция, схемы и устройство

Особенности установки

Если принято решение самостоятельно установить пластиковый дождеприемник, то предварительно необходимо провести соответствующую подготовку. Основным местом локализации процесса и самого пластикового дождеприемника служит небольшая территория под трубой, где собираются все атмосферные осадки. Каждый сток должен приводит в специальный резервуар. В противном случае пластиковый дождеприемник просто не выполнит всех своих функций. Для начала измеряем высоту и длину прибора. Это необходимо чтобы вырыть правильных размеров котлован. Выполняя действия следующей инструкции, проблем при эксплуатации пластикового дождеприемника возникнуть не должно:

Котлован должен быть вырыт в соответствии с параметрами дождеприемника, дополнительно прибавляя к глубине порядком 40 см и сбоку 3 см
Дно котлована необходимо присыпать песком. Получившаяся масса должна быть мокрой и равномерно распределена по поверхности. Для этого можно взять кувалду
Подключаем канализационные трубы, ведущие прямиком к коллектору. Установка по высоте должна быть равномерно распределена
Сверху заливаем слой из бетонного раствора порядком 30 см и ожидаем его затвердевания
На самом дне как можно туже нужно закрепить дождеприемник
По бокам устройства заливает бетон. Если стенки чугунные, то за конструкцию можно не переживать. Повышенного внимания требует модель из пластика, уступающая по прочности
Устанавливаем перегородку
Ставим защищающую решетку.

Образовавшийся промежуток рекомендуется засыпать щебенкой. Гравий также приветствуется. Как правило, решетка уже идет в комплекте к устройству, но в любом магазине можно приобрести ее отдельно. Чтобы придать красивый вид, можно даже найти решету, обработанную позолоченной краской

Крайне важно периодически чистить ее от загрязнений, мусора, поскольку мелкие части все же могут проникать к дождеприемнику и засорять его, что приведет к более быстрому выходу из строя

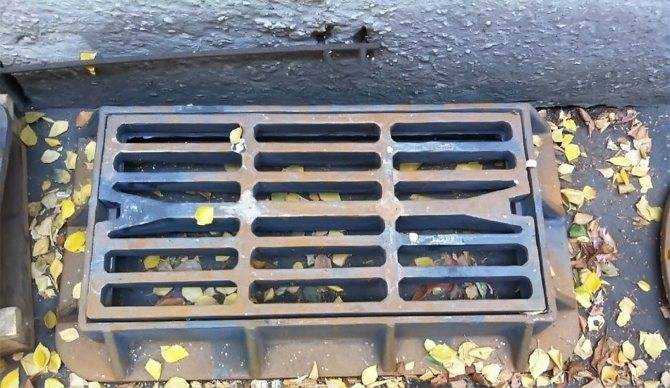

Для чего нужна решетка?

Решетка в дождеприемнике совмещает в себе важное функциональное значение и выступает в качестве декоративного элемента. Вне зависимости от вида дождеприемника, она обязательно имеет фиксатор, который помогает ей оставаться на своем месте в пластиковом дождеприемнике. Наличие дополнительных креплений только увеличивает безопасность использования и ее открытие

Это отличная ловушка для попадания большого сора в дождеприемник. Поэтому риск серьезных загрязнений существенно снижается

Наличие дополнительных креплений только увеличивает безопасность использования и ее открытие. Это отличная ловушка для попадания большого сора в дождеприемник. Поэтому риск серьезных загрязнений существенно снижается.

Как правильно сделать водосток с крыши своими руками

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши

Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.

Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

Эксплуатация

Ливнёвка – достаточно надёжная в использовании система водоотвода, требующая минимального технического обслуживания.

В регулярное обслуживание входит:

прочистка защитных решёток наземных элементов от крупного мусора (веток, листвы и т. п.);
удаление осадка из пескоуловителей;
очистка желобов по периметру крыши.

Необходимо также особое внимание уделить эффективности работы ливнёвки. Если отмечены застои воды или некачественный водоотвод, причина кроется в засорении трубопровода, расположенного под землёй. Для решения проблемы требуется применение спецтехники

Промывка канализации проводится через смотровые колодцы или коллекторы. Специалистами используются специальные водяные насосы, оснащённые длинным шлангом с насадкой-соплом. Вода под высоким давлением вымывает мусор и освобождает трубопровод. Такая экстренная промывка требуется исключительно в случае несоблюдения основных правил эксплуатации:

Для решения проблемы требуется применение спецтехники. Промывка канализации проводится через смотровые колодцы или коллекторы. Специалистами используются специальные водяные насосы, оснащённые длинным шлангом с насадкой-соплом. Вода под высоким давлением вымывает мусор и освобождает трубопровод. Такая экстренная промывка требуется исключительно в случае несоблюдения основных правил эксплуатации:

несвоевременной очистке решёток и пескоуловителей;
или при отсутствии в системе фильтров и пескоуловителей.

Четыре года – полет нормальный.

Спустя четыре года никаких проблем с ливневкой не возникло ни на даче, ни дома, единственное – колодец справляется с обычным дождем, но если ливень сильный, подтапливает. На фото результат как раз сильного ливня, когда «плыла вся улица». Дренажный колодец как раз под «озером».

Вывести стоки за границы участка в данном случае не дал сильный перепад высот, а углубляться yury_by не стал, чтобы не загрязнять водоносный слой. Если подтопления будут частыми, умелец планирует пойти не вглубь, а вширь, добавив еще одно кольцо рядом и объединив их доборным.

Когда отвода только стоков недостаточно, приходится делать дренажные системы. А чтобы максимально отодвинуть капитальный ремонт, к защите дома необходимо подходить комплексно. В видео – система ливневой канализации по своему проекту.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

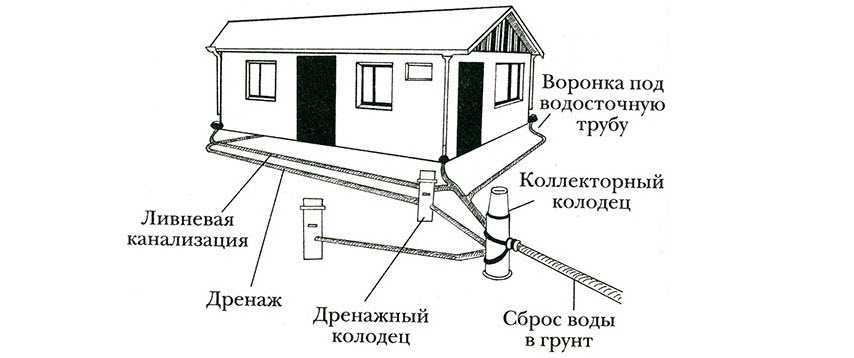

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома. В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

Открытая.
Закрытая.
Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

Точечная.
Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Что такое ливневый водоотвод

Виды

Водоотвод делится на два вида:

Точечный
Линейный

Ливневка бывает открытой и закрытой. При монтаже системы обычно применяются оба варианта.

Открытая система водоотведения укладывается под небольшим углом, что обеспечивает самотек. Состоит из лотков, они выпускаются в нескольких вариантах.

П-образной формы
Овальные
Трапецевидные
Щелевые

Функции

Данные системы решают такие вопросы:

Сохраняют фундамент
Исключают гибель зеленый насаждений
Защищают дорожные покрытия от разрушения
Сохраняют уровень влажности почвы
Препятствуют повышению уровня грунтовых вод

Назначение

Точечные приемники предназначены для сбора воды с водостоков крыш. Вода поступает в дождеприемник, который подключен к трубной магистрали. Приемник оборудован фильтром, в котором оседает мусор (его систематически очищают). Вода из дождеприемника по трубам поступает в накопители или отводится за территорию участка.

Дождеприемники точечные устанавливаются под водосточными трубами с крыши. Отсутствие кровельной ливневой системы делает монтаж дождеприемников бессмысленным.

Линейный водоотвод отводит воду с дорог, тротуаров, площадок, стоянок, кровельных труб, автодорог и т.д. Линейная система водоотвода – это сеть наземных и подземных каналов, которая отводит излишки влаги в коллекторы или накопители, где используется в иных целях.

Открытые

Изготавливаются изделия строго по ГОСТу, размер соответствует СНиП. Размер зависит от интенсивности потока. Могут быть оснащены решеткой, так и выполнять свою функцию без нее. На тротуарах и в местах большого потока пешеходов обычно монтируют щелевые лотки.

Лотки изготавливают из бетона, бетона с арматурой, пластика, чугуна.

Открытые ливневки простые в монтаже и имеют лояльную цену.

Системы водоотведения закрытого типа

Ливневая система канализации прокладываемая на определенной глубине требует большего внимания. Установка предусматривает определенные условия. Такие системы в своем большинстве монтируются на предприятиях, площадях и т.д.

Каждый проект индивидуален. Размер, уклон, диаметр труб, материал все это зависит от площади места установки и количества отводимых вод.

Ливневая канализация закрытого типа всегда оснащена специальными смотровыми колодцами.

От глубины установки трубопровода зависит, будет он промерзающим или нет. Глубина на уровне метра является промерзающей и по ранней весне такая система функционировать не может. Глубина до 2 метров, гарантирует отсутствие промерзания и рабочее состояние круглый год.

На частном участке непромерзаемый монтаж является нецелесообразным и дорогим.

Смешанный тип монтажа является хорошим компромиссом. Часть системы закрыта, часть наружная.

Единой утвержденной системы отвода талых и дождевых вод нет. Каждый проект индивидуален. Составляется исходя из особенностей грунта, региона, количества осадков, рельефа и площади участка.

https://youtube.com/watch?v=zvpIN2lTng8

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

Грунтовое основание в виде ложа.
Слой песка или ПГС толщиной около 5 см.
Бетон около 7 см.
Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Ошибки при установке ливневой канализации

При установке ливневой канализации своими руками, люди допускают ошибки, из-за которых в лучшем случае приходится тратиться на ремонт или установку новой системы. Чтобы избежать этой досадной оплошности, изучите подборку распространенных ошибок монтажа ливневки:

Чрезмерная экономия при выборе материалов и деталей системы. При использовании обычных некачественных дождеприемников уменьшается срок эксплуатации канализации. Материалы плохого качества ставят функциональность канализации под угрозу, увеличивая шанс серьезного ремонта.
Несоблюдение своевременного обслуживания ливневой канализации. Срок службы ливневой канализации значительно сокращается из-за отсутствия ухода за системой. Каждые 2 года нужно проводить чистку ливневой канализации. Проводится очистка колодца от ила, убирается мусор из воронок, промываются лотки при помощи садового шланга. Своевременная очистка канализации обеспечивает долгий срок службы и эксплуатации.

Недостаточный угол наклона труб канализации. Неправильно расположенный трубопровод влечет за собой засоры и замерзание воды в холодные периоды. Слишком большой наклон труб приводит к увеличению потока воды, из-за этого песок и мелкие частицы не успевают за потоком и оседают на внутренних поверхностях труб.

Ливневая канализация, выполненная без перечисленных ошибок, выглядит эстетично, полностью выполняет свои функции и имеет долгих срок службы.

В данной статье мы рассмотрели, как осуществить монтаж ливневки своими руками, я рассказал о материалах и инструментах, которые нужны для проведения работ, а также перечислил основные ошибки при монтаже канализации. Прочитав эту статью, вы без труда сможете установить ливневую канализацию на своем участке. Не допускайте ошибок в монтаже системы, таким образом вы гарантируете себе красивый участок без луж и долговечность построек.

Трубы для внутренней ливневой канализации

Wavin Quick Stream

Голландская сифонно-вакуумная система ливневого дренажа.

Идеальна крыш широкой площади.
Пропускная способность до 40 литров в секунду
Не требует земляных работ

Инновационная разработка — При умеренных осадках система работает как традиционная самотечная, но при больших объемах воды в стояке возникает разряжение, которое утягивает за собой воду из трубопровода. Это создает дополнительный подсос через воронки, оснащенные отсекателями воздуха. Благодаря вышеописанному происходит существенное увеличение производительности при значительном уменьшении диаметров трубопроводов, по сравнению с обычной гравитационной системой.

Предназначение и специфика устройства ливневки

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.
