Греющий кабель для водопровода

Способы монтажа: почему возникают неисправности

При необходимости укладывания на плоские поверхности, кабель предварительно разматывается, если работы проводятся при низких температурах, то необходимо занести провода в помещение и подождать, пока кабель не станет эластичным.

Для закрепления на плоскости используют пластиковые хомуты, стяжки, кронштейны. В бетонных изделиях придётся заранее просверлить отверстия для последующего закручивания анкеров или установки пластиковых дюбелей.

Если в процессе укладывания приходится соединять фрагменты шнура, то обязательно использовать термоусадочные муфты (трубки). Их размещают на проводе до скручивания контактов, затем надвигают на оголённый фрагмент и подогревают строительным феном или газовой горелкой. Так обеспечивается полная герметичность соединения.

Терморегулятор устанавливают возле электрощита, к нему подключают греющий кабель. Для обеспечения безопасности может использоваться устройство для автоотключения, которое срабатывает при коротком замыкании или перегреве.

Если нужно обеспечить обогрев труб, то следует выбрать один из двух вариантов:

1. Размещение кабеля снаружи.
2. Укладка провода внутри.

Осуществить монтаж при выборе первого способа проще, но есть риск повреждения кабеля во время установки, эффективность нагрева самой жидкости будет ниже. Чтобы повысить температуру, придётся оборачивать трубу изоляцией.

Если укладка осуществляется на поверхности, следует учесть, что какие-то элементы трубопровода заменяемые (краны, датчики, счётчики). В таких местах не рекомендуется укладывать провод по спирали, обязательно ослабить натяжение (сделать петлю), чтобы не пришлось резать шнур при необходимости замены сантехнического элемента.

Если провод требуется уложить внутри, то важно выбрать подходящий диаметр шнура, иначе напор воды значительно уменьшится. Главный минус такого монтажа – сложность работы, необходимость использования сальников и специальных шнуров

Монтаж греющего кабеля для пола.

Для монтажа в трубопроводах необходимо использовать «пищевые» кабели. Их оплётка должна состоять из полиолефина, который не выделяет вредных веществ.

Кабель перестал греть, возможные причины:

1. Неполадки вызваны самим шнуром. Необходимо измерить его сопротивление с помощью электрического тестера (мультиметра). Значение не должно быть равно нулю.
2. Напряжение в доме ниже номинального. В этом случае кабель не сможет эффективно работать.
3. Сработало или неисправно устройство автоматического отключения. Проверить состояние блока, если необходимо – устранить короткое замыкание.
4. Окислились и повреждены контакты в щите. Следует восстановить соединения, предварительно зачистив их. Для защиты от окисления используют специальные лаки.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Если не удалось устранить неисправность, то возможно проблема комплексная. Нужно (по возможности) разобрать систему электрообогрева и выявить дефекты.

Применение самрега

• Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
• обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
• защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

Обогрев кровли

Обогрев труб и трубопроводов

Обогрев резервуара

Как выбрать саморегулирующийся греющий кабель

Эффективный принцип действия, безопасность и возможность экономно расходовать электроэнергию делают этот класс электрооборудования актуальным для разных сфер деятельности. При выборе стоит иметь на руках расчёт мощности, выполненный теплотехниками, учитывать вид термокабеля, метод его установки, рекомендуемую область применения.

Вид

Одним из главных критериев выбора является температура. Для организации кабельной системы обогрева бытовых трубопроводов лучше работать с низкотемпературными секциями. Сопротивление и сечение таких проводов позволяет нагреваться до 60-65 градусов. Подогревать водосливную систему дома, карниз крыши, террасу или дорожку, дверную коробку с рольставнями лучше с помощью среднетемпературных комплектов. Более мощный провод рекомендуется использовать в промышленных целях.

Метод установки

Выбор методики как подключить греющий кабель зависит от особенностей трубопровода и подогреваемой среды. Если нагревать питьевой водопровод секцией с оболочкой из инертного фторопласта, то можно использовать внутренний монтаж. Провод с защитой из ПВХ лучше применять для трубопроводов с технической водой. Без экранирования устанавливают только по внешней поверхности труб, дополнительно защищая слоем теплоизоляции. При организации кабельного обогрева карнизов, желобов используют самоклеющиеся алюминиевые ленты.

Сфера применения

Тепловой кабель используют в разных областях. При создании оборудования учитывают особенности внешнего воздействия. Провода для карнизов и желобов защищают от солнечного ультрафиолета. Греющий кабель для бетона должен выдерживать высокие механические воздействия и быть устойчивым к агрессивной щелочной среде. Для оборудования, предназначенного для обогрева резервуаров большого объёма, подбирают сопротивление, которое обеспечивает безопасную эксплуатацию большого по длине провода. По этим причинам для каждой сферы применения стоит подбирать специальный греющий термокабель.

Другие критерии

Одним из критериев выбора является мощность. Она должна быть оптимальной: нагревать до заданной температуры с минимальным расходом энергии. Для бытовых трубопроводов достаточно 10-15 Вт на метр. Карниз и водосливную систему лучше греть секциями мощностью 30-60 Вт. Греющий кабель для тёплого пола должен иметь показатели на уровне 100-150 Вт на кв.м., чтобы прогреть стяжку и финишное покрытие.

Принцип действия

Принцип действия устройства – это использование свойства матрицы греющего саморегулируемого кабеля. Две параллельные токопроводящие жилы заключены в пластину. Это проводящий полимер, который меняет своё электрическое сопротивление прямо пропорционально изменению температуры внешней среды. В некоторых моделях проводники вместо пластины соединены спиральными матричными нитями. Чтобы понять, как работают саморегулирующиеся нагревательные кабели, надо рассмотреть несколько видов обогрева.

Устройство СНК

Пример с тёплыми полами

Комфортная температура нагрева напольного покрытия – это 36-380С. Чтобы подобрать длину и мощность СНК, применяют особую методику теплового расчёта. Пока будет включён самрег, в помещении будет установлена стабильная комфортная температура. Единственным недостатком таких тёплых полов является отсутствие возможности регулировки уровня прогрева.

Саморегулируемый греющий кабель для тёплых полов

Пример с водопроводом

СНК обогревает водопроводную трубу на определённом уровне. Когда температура воздуха начинает понижаться, одновременно падает сопротивление матрицы, что вызывает увеличение силы тока, протекающего в медных жилах самрега. Вследствие чего увеличивается степень нагрева проводников. При повышении температуры процесс протекает в обратном порядке.

Монтаж СНК снаружи трубопровода

Пример с обогревом кровли

Общеизвестно, какую опасность представляют скопившиеся массы снега на крышах домов и висящие сосульки. Саморегулирующаяся система обогрева кровли представляет собой СНК, уложенный особым способом. Форма раскладки самрега зависит от конфигурации крыши.

Уровень прогрева кровли постоянно корректирует саморегулируемый кабель. Это обеспечивает постепенное таяние снежного покрова и стекание его в виде талой воды.

Наружные СНК для водостоков и кровли

Важно! При таком способе обогрева кровли достигают две цели. Снежные осадки не скапливаются на крыше и не создают риск падения снежных массивов на людей, в то же время кровля дома не подвергается чрезмерной снеговой нагрузке

Напряжение питания, вольт

Некоторые производители просто указывают диапазон напряжения питания, к примеру: 220 – 275 Вольт, без дополнительных комментариев и таблицы коэффициентов перерасчета выделяемой мощности в зависимости от напряжения питания. Дело в том, что номинальная мощность, указанная в документации и рекламных проспектах производителей, нормируется при напряжении питания не 220, а 230 или 240 Вольт. Данное напряжение нужно уточнять у производителя.

Момент первый. Отклонения питающего напряжения должны учитываться для оценки мощности, выделяемой саморегулирующимся кабелем. Производители предлагают специальные таблицы с коэффициентами для пересчета выделяемой мощности в зависимости от отклонения напряжения питания от величины 230/240 Вольт.

Момент второй. Для каждой марки саморегулирующего кабеля установлены ограничения по величине питающего напряжения. К примеру, для кабелей, рассчитанных на напряжение 230 Вольт, недопустимо питающее напряжение, превышающее 275 Вольт. Повышение питающего напряжения (например из-за ошибок монтажа иногда на нагревательную секцию подается напряжение 380 Вольт) вызывает усиленное выделение тепла в матрице и ее скорую деградацию и полное прекращение нагрева, т. е. выход кабеля из строя.

Как подключить греющий кабель?

Муфтирование, соединение с силовыми частями – работа, на которую во время монтажа уходит больше всего времени и сил. Процессы легко реализовать самостоятельно, но требуется точно следовать приложенным инструкциям. Уважительно надо относиться и к электричеству, соблюдая все правила безопасности, чтобы работать безопасно своими руками.

Муфтирование саморегулирующихся кабелей предполагает набор из следующих приспособлений:

1. Силовой провод, обязательно – двух- или трёхжильный. Выбирается в зависимости от наличия, либо отсутствия оплётки.
2. Канцелярские или бытовые хорошо заточенные ножи. Лучше брать инструменты небольших размеров.
3. Строительный фен. Его может заменить обычная зажигалка, но только в крайнем случае.
4. Плоскогубцы.
5. Комплект с термоусадками, обжимными клеммами. Особенно нужен, если идёт наружный тип монтажа.

Сначала готовят силовые кабели, для чего аккуратно снимают часть изоляционного слоя. С изолятора у каждого провода снимают примерно по 1 см. Основную изоляцию длиной до 5 сантиметров снимают с провода, который используют при нагреве. Нужно отдельно раскрутить проволочную оплётку, переплетённую между собой и намотанную на внутреннюю часть кабеля. После выполнения этого действия материал снова собирают в 1 жилу. Такие изделия упрощают заземление.

Двойной слой изоляции снимают, отступив от края примерно на 2 см. Обычно под этим слоем находится саморегулирующаяся матрица. Её тоже вырезают с помощью ножа, оставляя вдоль 2 медные жилы, с длиной не более 1,5 сантиметров.

Жёлто-зелёный провод сгибают на силовом трёхжильном кабеле в противоположную сторону. Эту часть применяют при подключении заземления. С этим жёлто-зелёным проводом на следующем этапе соединяют скрученную оплётку заземляющего кабеля. Термоусадочная трубка с большим размером помогает зафиксировать все изделия, включая саморегулируемый прибор.

С двумя медными жилами нагревательного кабеля соединяют два других провода.

При соединении элементов друг с другом можно придерживаться такой инструкции:

• Из комплекта для монтажа берутся обжимные гильзы.
• С одной стороны медные гильзы надевают на медные жилы кабеля для обогрева, с другой – на оголённую часть силового провода.
• Потом всё обжимают, с помощью плоскогубцев. Тогда всё будет в порядке с саморегулируюцимся кабелем.

Изолированные втулки помогают надёжно закрепить основные провода, после чего стык закрывают термоусадочными трубками меньшего размера. Конструкцию нагревают любым удобным способом, пока она не уменьшится в размере. Соединение надёжно фиксируется в процессе из-за клея, который выделяется в процессе обработки.

С помощью оставшихся усадок изолируют второй конец, которым снабжена лента. Кабель разрезают вдоль и пополам. Главное – чтобы не оголялись медные жилы, поэтому не уходят слишком далеко вглубь конструкции. Ножом срезают одну из получившихся половинок. Вторую оставляют в чистом виде. Тогда кабельные жилы не будут замыкаться друг с другом. На конец кабеля надевают термоусадку, используют фен для нагрева. Для плотного склеивания можно обжать кончик, с помощью плоскогубцев. В этом случае саморегулирующий тип систем герметичен.

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

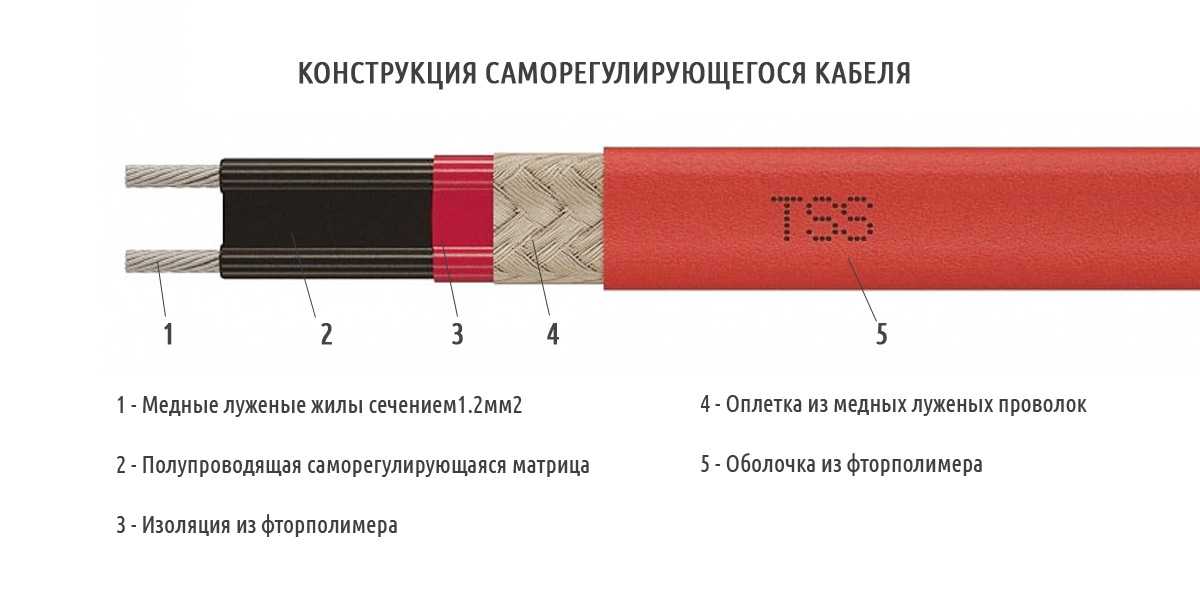

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

• Металлические проводники – обеспечивают подвод электроэнергии;
• «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
• Изоляция – тут используется целый «бутерброд» из нескольких материалов.

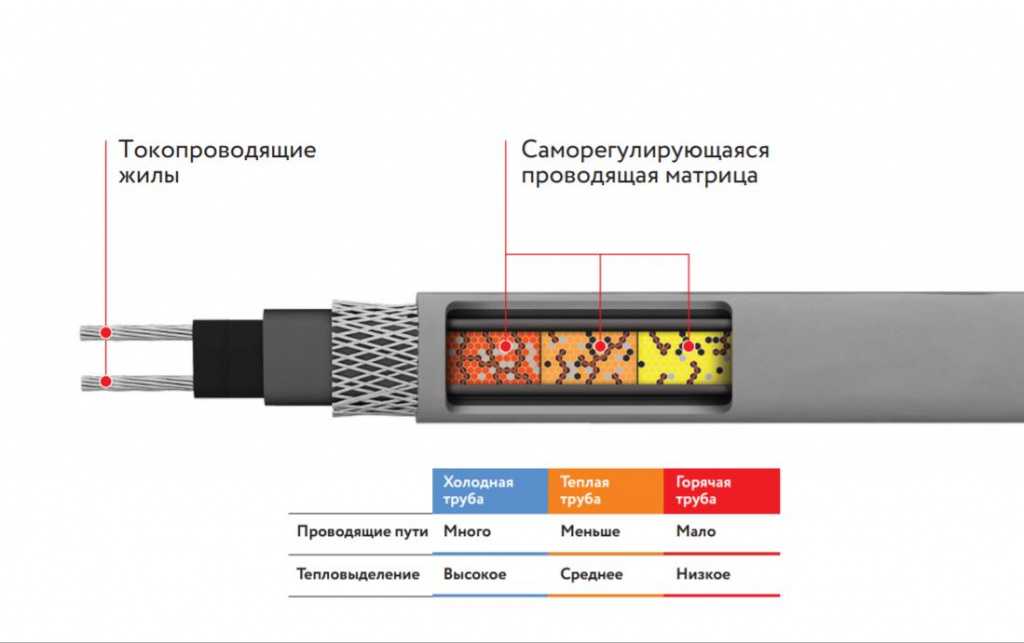

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

«Умный» полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

• Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
• Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
• Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

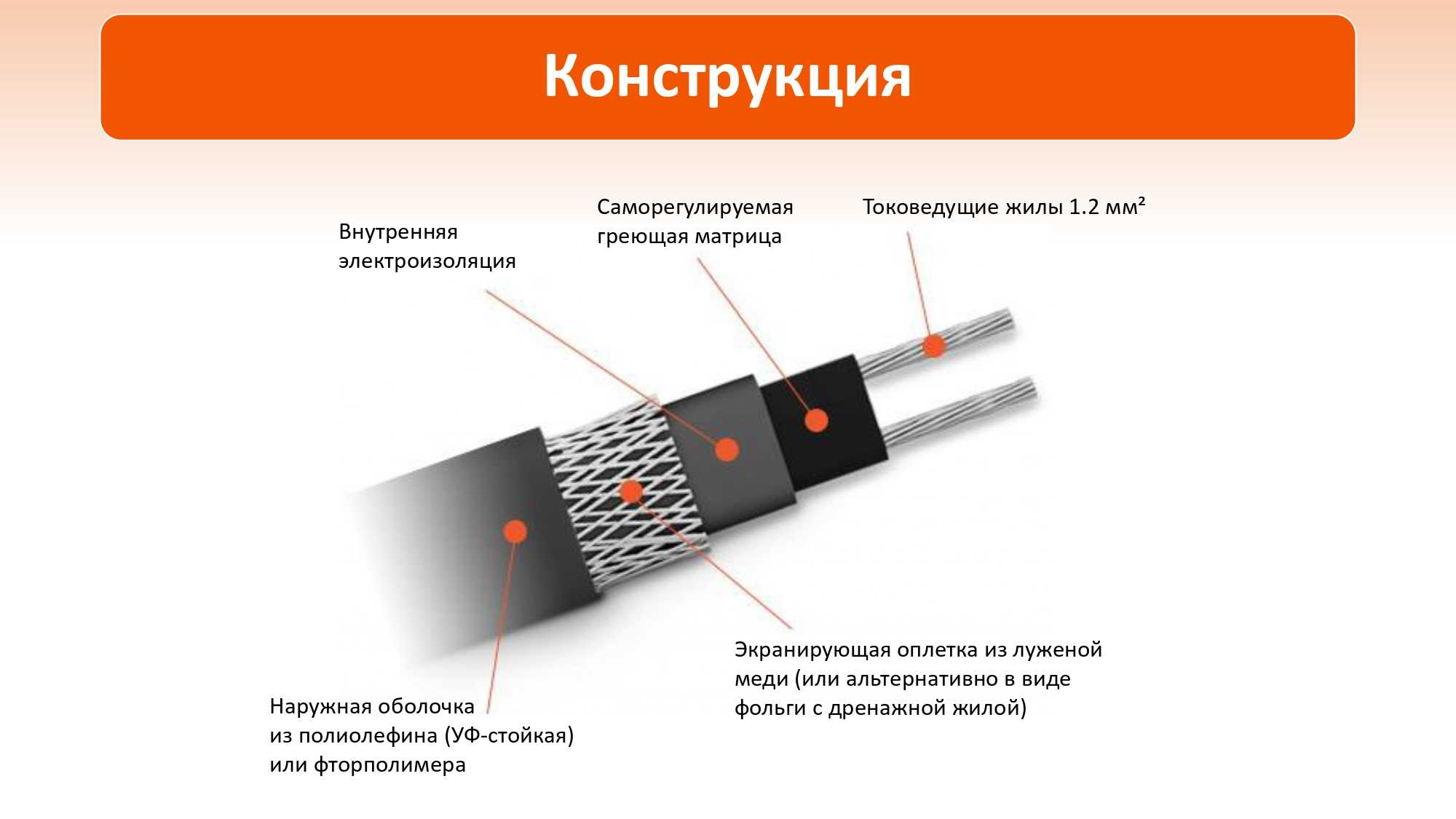

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Различают два основных вида электрического нагревательного кабеля — резистивный и саморегулирующийся.

Резистивный греющий кабель — это самый недорогой вариант кабельной системы.

Такой кабель выполнен в виде одного (одножильный) или двух (двужильный) тепловыделяющих проводников в электро-изоляции.

Одножильный греющий кабель подключается к питанию обоими концами.

Основное неудобство данного вида кабеля в том, что он выпускается отрезками определенной длины(секциями) с заданным сопротивлением.

Такую кабельную секцию убавить по длине не получится.

Резистивные нагревательные кабели представлены в нашем магазине в виде нагревательных матов под плитку и нагревательных секций для укладки в цементный раствор.

Греющие маты и секции продаются комплектами, рассчитанными на площадь от 0,5 м2 до 15 м2.

Саморегулирующийся греющий кабель — более дорогая современная система.

Самрег представляет из себя два не изолированных проводника, размещенных внутри тепловыделяющей матрицы, изготовленной из углеводородного пластика.

Основное отличие саморегулирующегося кабеля в том, что сопротивление пластиковой матрицы меняется при изменении температуры.

Таким образом, отдельные участки такой системы, реагируя на внешние показатели температуры могут нагреваться сильнее или снижать мощность самостоятельно и независимо от соседних участков.

Саморегулирующиеся кабели имеют высокую надежность и экономичность в использовании.

Кроме этого, дополнительным плюсом является возможность нарезать кабель на участки нужной длины.

В свою очередь, саморегулирующиеся кабели имеют различия, обусловленные областью их применения.

Самый простой и дешевый самрег — это кабель без защитного экрана(медной оплетки).

Такой кабель выпускается мощностью 16, 24, 30 и 40 Вт/м

Из-за отсутствия защитного экрана, его применение ограничено.

Греющий кабель без экрана применяют там, где исключены физические нагрузки на систему обогрева.

Наличие медной оплетки и дополнительного слоя электро-изоляции дает большие возможности в применении такого кабеля.

Дополнительным преимуществом является то, что экран может быть подключен к заземлению, обеспечиваю большую электробезопасность в эксплуатации.

Стандартные экранированные греющие кабели выпускают мощностью 16, 24, 30 и 40 Вт/м

Данный вид кабеля используют для обогрева водопроводных труб, водосточных труб, систем антиобледенения и снеготаяния.

Греющие кабели — какой выбрать греющий кабель, что нужно знать, где купить — основная информация.
Стоит отметить и это важно, что электрические помехи двухжильного резистивного кабеля, значительно ниже одножильного. Связано это с разнонаправленными магнитными полями двух жил, которые гасят друг друга при работе кабеля.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Греющий кабель для обогрева труб водопровода По конструкции резистивный кабель это тонкие металлические жилы, изготовленные из материала с большим электрическим сопротивлением

Спрашивайте, я на связи!

Принцип действия

Внешний слой саморегулирующегося провода выполняется из современных пластических масс. Устойчивый к нагреву и коррозии полимерный материал надежно защищает устройство от воды, а экологически чистые полимеры позволяют использовать его внутри труб с питьевой водой.

Внутри кабеля — две шины, выполненные из меди, которая является отличным проводником и ценится за пластичность и прочность. В каждой шине — 16 скрученных жил, ее сечение — 1,25 мм². Шины вплавлены в матрицу, которая проводит ток и выделяет тепло.

Электрические контуры, с помощью которых выделяется тепло, наиболее эффективно работают с понижением температуры: чем ниже температура, тем больше КПД устройства.

Тепло в кабеле производится благодаря полупроводниковой матрице, которая содержит в себе мелкодисперсный графит. Напряжение питания подается на параллельные медные проводники, между которыми и расположена матрица. За счет повышения температуры она расширяется и расстояние между графитовыми зернами увеличивается. Растет сопротивление кабеля и падает его мощность. Так происходит саморегулирование. Если температура понижается, все происходит с точностью до наоборот.

Матрица саморегулирующегося кабеля сама находит холодные, непрогретые участки. Она реагирует на любые изменения, подстраивается под температуру водопровода и уменьшает свою мощность, если труба горячая. Таким образом, можно покупать мощный кабель, не опасаясь перерасхода энергии. Вероятность перегрева такого устройства практически отсутствует.

Для технических характеристик греющего кабеля применяется следующая маркировка:

1. D — низкотемпературный провод.
2. Z — среднетемпературные свойства.
3. Q — высокотемпературный (иногда обозначается красным цветом).
4. F — кабель с антикоррозийной обработкой.

Если труба находится в разных температурных условиях (к примеру, под землей и на воздухе), следует выбирать кабель, соответствующий мощности для поверхностных работ.

Читать так же: виды и способы монтажа греющего кабеля.

По температуре обогрева различают три вида провода:

1. Низкотемпературные от 5 до 65-70 градусов — обогревают водопроводы небольшого диаметра.
2. Среднетемпературные 105-120 градусов — подогревают жидкость в трубах среднего диаметра, используются против обледенения кровли и крыльца.
3. Высокотемпературные 135-240 градусов — для промышленных трубопроводов большого диаметра.

Принцип работы греющего кабеля

Нагревательный провод необходимо подключать в периоды, когда температура окружающей среды снижается до отметки +2°С…+5°С. Кабель для водопровода при включении в низких температурных условиях для прогревания системы потребует некоторых временных затрат. Обогревательная система трубопровода действует в соответствии с законами физики: в момент прохождения электрического тока по проводу выделяется тепловая энергия. При этом с увеличением сопротивления количество тепла также увеличивается.

Отличие саморегулирующейся системы заключается в наличии особого покрытия. При монтаже таких систем водопроводные трубы с подогревом на остывших участках будут получать больше тепла. Саморегулирующий греющий кабель для водопровода действует по аналогичному с резистивным принципу.

Виды греющих кабелей для водопровода

Все нагревательные технологии, применяемые в системах подогрева водопровода, делятся на 2 большие группы:

• резистивные;
• саморегулируемые.

Каждая из них ориентирована на выполнение различных задач. Например, резистивный греющий провод будет уместен при оснащении коротких труб с небольшим диаметром — до 40 мм. На протяженном участке целесообразнее использовать саморегулируемый подогрев.

Резистивный обогреватель можно приобрести в специализированных торговых точках в виде отрезков разной длины. Он имеет постоянное сопротивление, то есть на всей протяженности провода количество выделяемого тепла одинаковое. Резистивный провод может быть одножильным и двужильным.

Стандартное строение одножильного проводника предполагает наличие следующих компонентов:

• одной жилы;
• двойной изоляции;
• внешней защиты.

Функцию греющего элемента выполняет жила

В ходе установки системы важно помнить, что схема подключения подразумевает подсоединение с обоих концов. Визуально это напоминает петлю: сначала необходимо подключить один край, затем протянуть (или намотать по трубе) и подключить второй конец провода. Использование замкнутого контура целесообразно для оснащения кровельных водостоков или обустройства системы «теплый пол»

Хотя существуют также методики оснащения трубопровода. Их особенностью является проведение обогревателя по трубе с двух сторон. Способ подходит только для наружного применения

Использование замкнутого контура целесообразно для оснащения кровельных водостоков или обустройства системы «теплый пол». Хотя существуют также методики оснащения трубопровода. Их особенностью является проведение обогревателя по трубе с двух сторон. Способ подходит только для наружного применения.

Для внутренней прокладки одножильный провод не годится, поскольку обустройство петли занимает много пространства. Кроме того, в случае его пересечения возникнет перегрев.

Особенность двужильного кабеля заключается в разделении функций:

• первая жила отвечает за нагрев;
• вторая — за подачу электроэнергии.

Также здесь используется другая схема подключения. В создании «петли» уже нет необходимости. Достаточно один край кабеля подключить к электричеству, а второй — пустить вдоль трубопровода. Двужильная система не менее популярна, чем саморегулирующаяся. Кабель для обогрева водопроводной трубы внутренний используется с уплотнителями и тройниками. Основное преимущество резистивной системы — невысокая стоимость.

Еще больше снизить затраты энергии позволит установка термостата с соответствующими датчиками. В момент фиксации снижения температуры до уровня +2°С автоматически активируется система подогрева. При достижении отметки +6°С происходит ее отключение.

Вторая группа нагревательных систем — саморегулируемая. Это универсальный тип кабеля, который может выполнять различные функции, например, обогрев водопровода или кровельных элементов. Кроме того, его можно использовать для прогревания емкостей с различными жидкостями, труб канализационных систем. Особенность метода заключается в возможности кабеля самостоятельно регулировать интенсивность и мощность подачи тепла. Когда температура достигает заданной точки (например, +2°С), система самостоятельно начинает подогревать трубу.

Основное конструктивное отличие саморегулируемого кабеля от резистивного заключается в наличии нагревательной матрицы, отвечающей за уровень нагревания. Изоляционные слои используется те же. Принцип основан на возможности провода увеличивать или уменьшать подачу тепла в зависимости от изменений уровня сопротивления.
