Как собрать и смонтировать дымоход из сэндвич-трубы для бани своими руками

Общие рекомендации по самостоятельной сборке сэндвич-трубы

Дымоход из сэндвич-труб считается одним из самых простых в плане сборки и эксплуатации. Однако, как и везде, здесь существует ряд нюансов:

• Диаметр сэндвича (здесь имеется в виду сечение внутренней трубы) подбирается с таким учетом, чтобы соединение с выходным патрубком печи получилось максимально плотным.
• Все места, где стыкуются различные модули дымохода, должны располагаться в зоне видимости. Монтаж стыков внутри переходов через потолок или кровлю не допускается.
• Если проект предусматривает монтаж горизонтального участка дымохода, его протяженность должна быть не более 1 метра. Более протяженный участок с высокой долей вероятности спровоцирует ухудшение тяги.

После окончания процедуры сборки производится пробная топка печи

В процессе горения дымоотвод необходимо тщательно обследовать на всей протяженности, большое внимание уделяя качеству стыков и степени нагрева внешней трубы и близлежащих поверхностей

Монтаж

Технологий монтажа дымоходных труб из керамики отечественного и зарубежного производства не отличаются, продукцию всегда снабжают аннотацией с подробным описанием последовательности работ. Сборка дымохода – сложная задача, качество исполнения которой влияет на пожаробезопасность и время его службы. Чтобы быть уверенным в правильности монтажа, лучше обратиться к профессиональным мастерам, которые выполнят работу быстрее и аккуратнее. Технология сборки дымохода из керамики выглядит следующим образом:

1. Под местом установки трубы заливают фундамент на глубину 30-50 см. Площадь фундамента должна быть на 20-30 см больше трубы. После застывания выполняют гидроизоляцию с помощью рубероида или обмазывания битумной мастикой.
2. Подготавливают густой раствор из цемента, песка и воды в емкости для замешивания. Стальную арматуру нарезают по 1,5 м.
3. Начинают сборку трубы с установки тройника с емкостью для сбора конденсата, через который контролируют состояние дымохода и прочищают.
4. После тройника устанавливают печной вкладыш. Каждый блок каркаса устанавливают на предыдущий, а трубу вставляют внутрь нижнего сегмента. Места стыка промазывают специальным термостойким составом. Чтобы с внешней стороны швы были ровными, излишки затирки удаляют тряпкой.

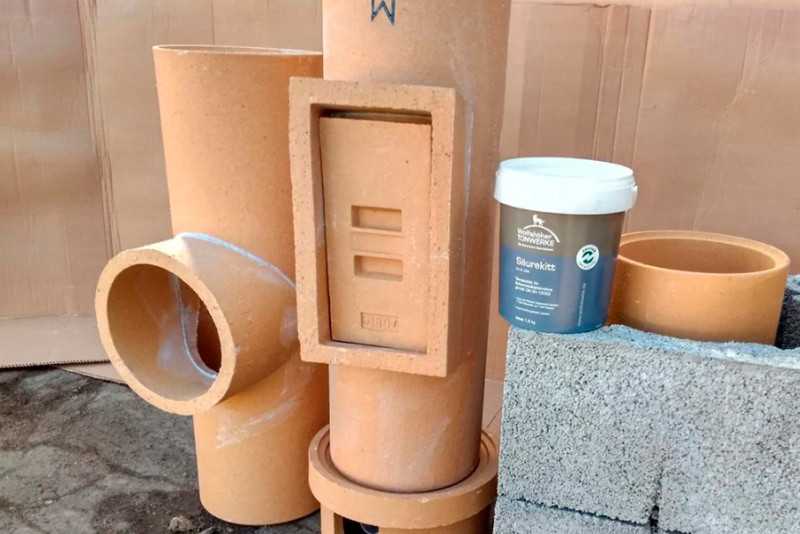

   Соединение элементов керамического дымохода герметиком

   Монтаж блоков каркаса

5. Когда высота блоков достигает 1,2-1,4 м, в отверстия вставляют прутья арматуры и заливают раствором так, чтобы не оставалось полостей. Если отверстия большого диаметра, используют сразу 2 прута.

   Установка прутьев арматуры

6. Далее дымоход собирают по намеченной схеме, не забывая о ревизиях и тройниках. В местах прохождения трубой перекрытия не должно быть стыков между блоками. Эти участки снаружи дополнительно изолируют термостойким материалом.

   Дымоход из керамики после завершения монтажа

7. Наружное утепление выполняют в местах прохождения трубы по улице и в неотапливаемых чердаках.
8. Участок трубы, выходящий на крышу, облицовывают клинкерным кирпичом или искусственным камнем. На оголовок надевают дефлектор.

   Отделка шейки дымохода

Лучше выполнять монтаж керамического дымохода до начала отделки, до возведения стропильного каркаса. Это позволит без труда залить фундамент, упросить проведение канала чрез перекрытия или крышу. Однако, после окончания работ изменить место установки печи уже невозможно, поэтому тщательно планируйте, согласовывайте проект дымохода.

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

• Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
• Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
• Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

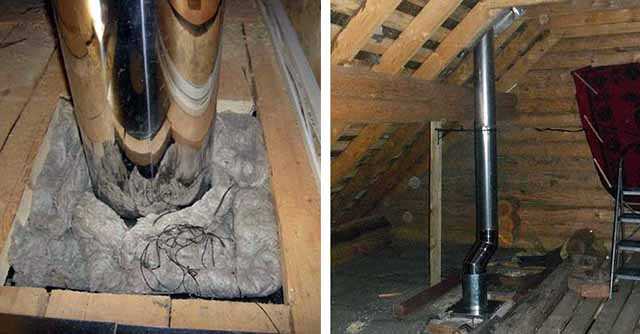

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

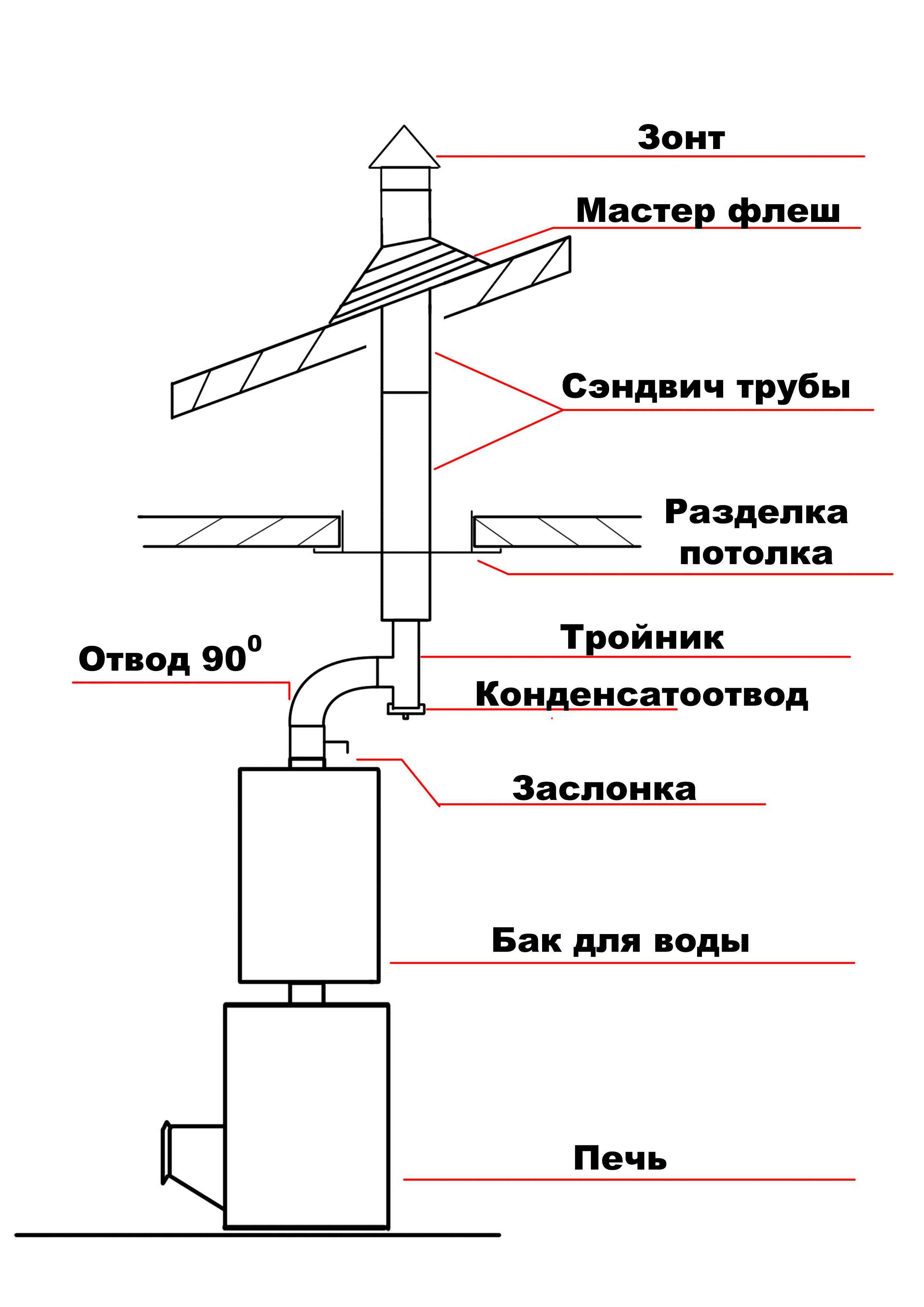

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Конструкция

На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).

Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.

Рассмотрим их, начиная от точки присоединения к печи:

• адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
• конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
• шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;

• потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
• сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
• узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
• навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.

В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

перед установкой важно тщательно спланировать его расположение;
участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Разновидности

Вертикальные дымоходы различают по нескольким признакам.

Существуют разные варианты конструкции:

металлическая труба

Такой дымоход еще называют одноконтурным. Это самая простая конструкция, но ее рабочие свойства значительно уступают альтернативным вариантам. Самым серьезным ее недостатком является высокая температура поверхности, создающая опасность воспламенения горючих материалов;

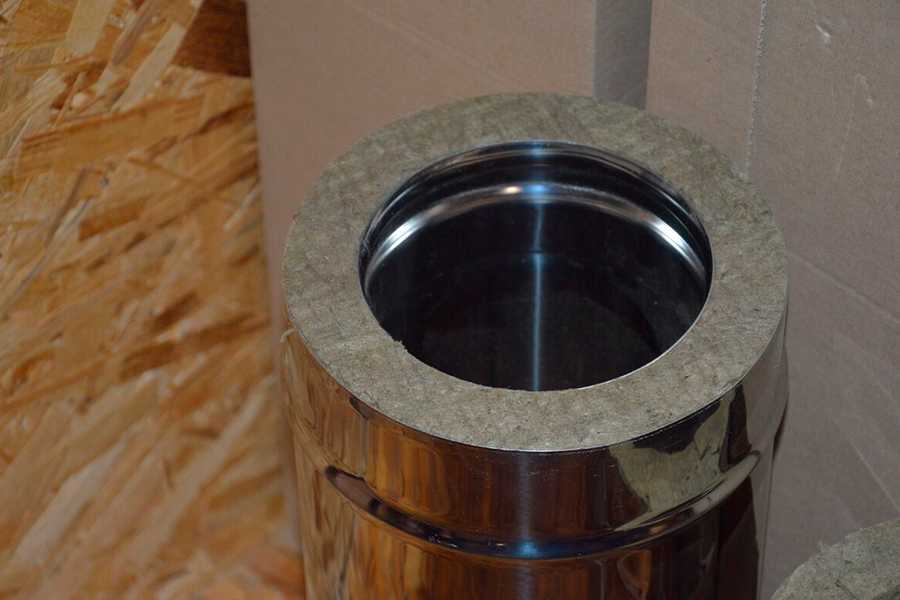

сэндвич-труба

Это конструкция, разработанная для устранения недостатков одноконтурного дымохода. Она состоит из двух труб, вложенных друг в друга. Промежуток между ними заполнен теплоизолятором — минеральной ватой. Наружная труба практически не нагревается, что делает всю конструкцию безопасной в пожарном отношении;

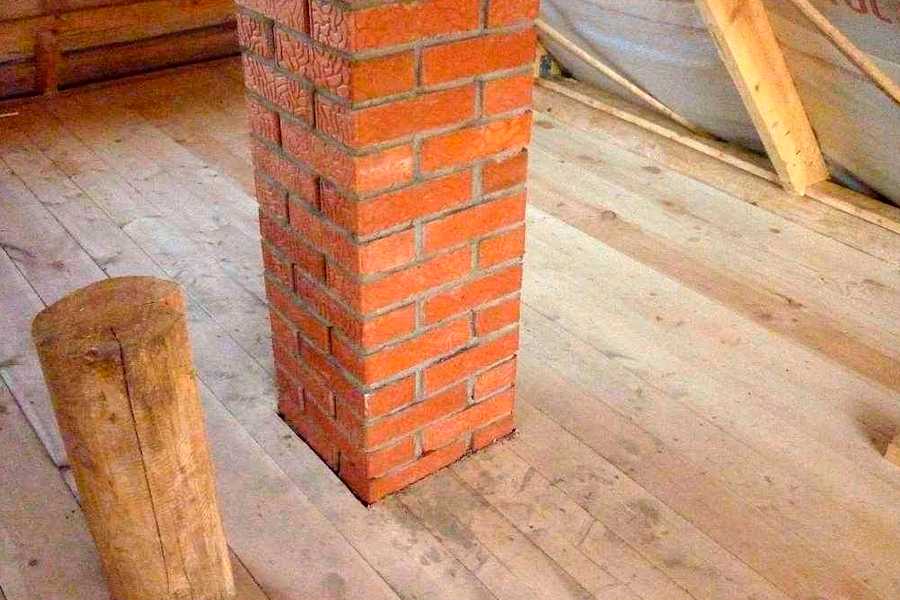

кирпичный дымоход

Это классический вариант, который позволяет обеспечить полную безопасность в пожарном отношении. Кроме этого, кирпичным коконом часто обкладывают одноконтурные трубы, делая их надежно защищенными от внешних воздействий;

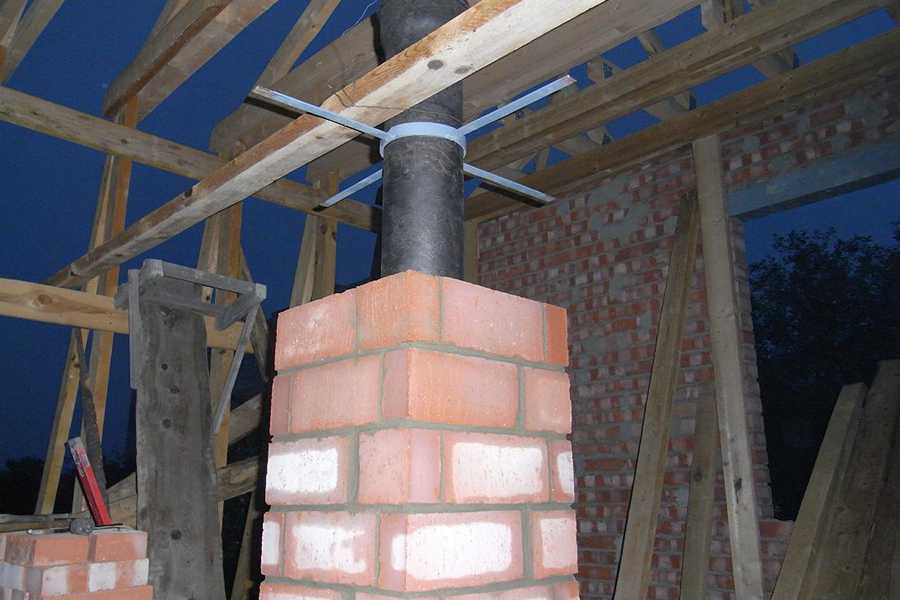

комбинированный дымоход

Это составная конструкция, которая сначала выполнена в одноконтурном варианте, но затем переходит в кирпичный дымоход. Самый сложный в работе, но долговечный и максимально надежный вариант конструкции.

Кроме того, дымоходы различают по материалу изготовления:

металл

Можно использовать стальные трубы, но они быстро прогорают. Оптимальный вариант — нержавеющая сталь (желательно, жаростойкая);

асбоцементная труба

Недорогая и простая в монтаже. Недостаток — пористая структура материала склонна к впитыванию конденсата. При нагревании влага превращается в перегретый пар и разрушает стенки дымохода;

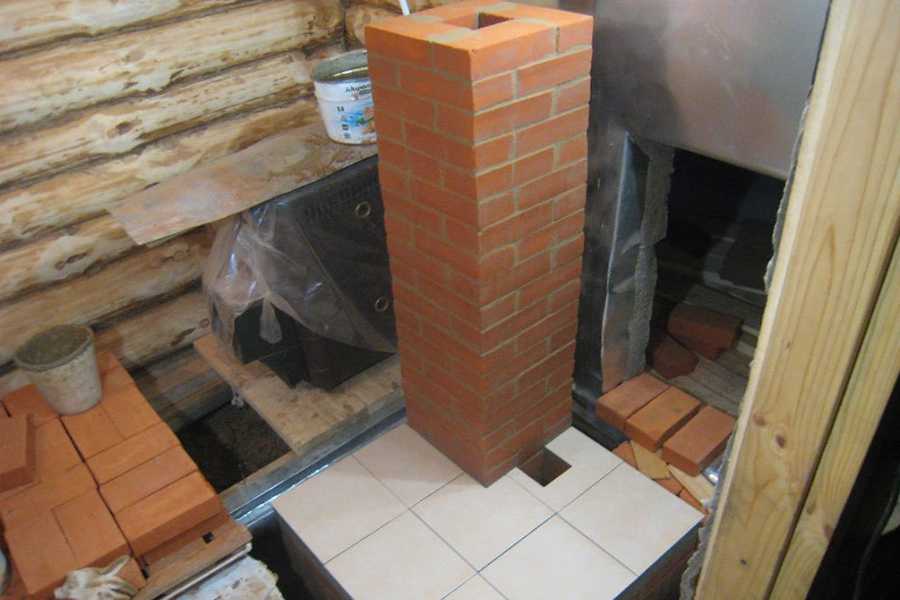

кирпич

Один из традиционных материалов, использующийся уже много столетий;

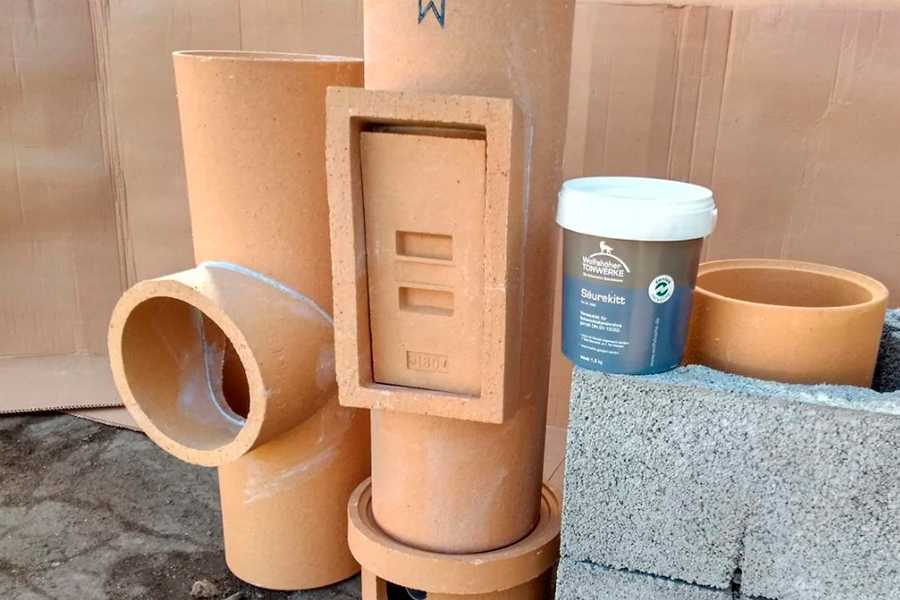

керамика

Такие трубы обладают длительным сроком службы и способны выдерживать высокие температуры без потери рабочих качеств. Однако, монтаж керамических труб представляет собой довольно сложную задачу, а ремонт труб, вышедших из строя, невозможен — только замена;

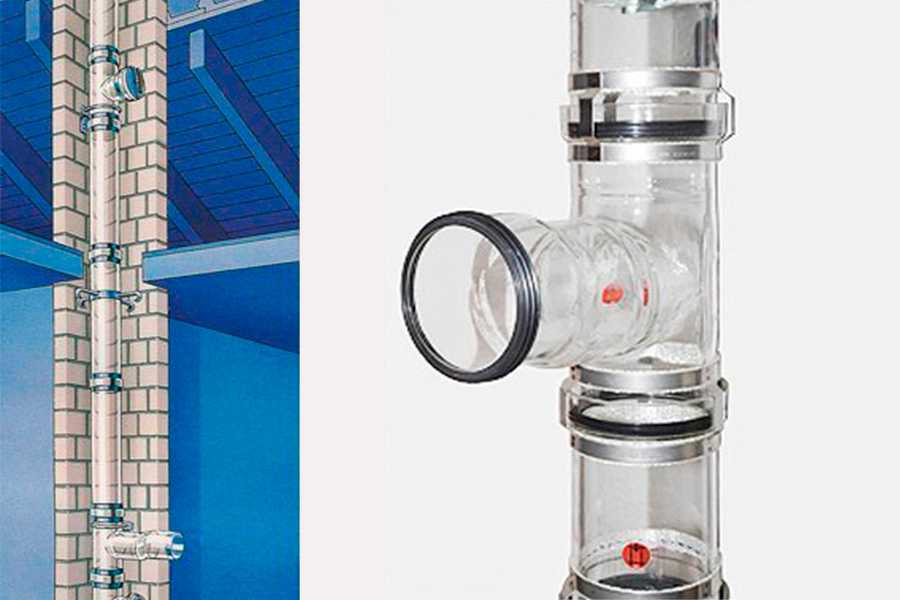

огнеупорное стекло

Хороший вариант с точки зрения эксплуатационных качеств, но дороговизна материала и монтажа резко снижает интерес пользователей.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Безусловными лидерами являются металлические и кирпичные трубы. Сегодня чаще всего используют готовые сэндвич-трубы, которые можно приобрести и установить своими руками. кирпичные конструкции встречаются несколько реже. Их приходится строить вместе с печью, что не всегда возможно.

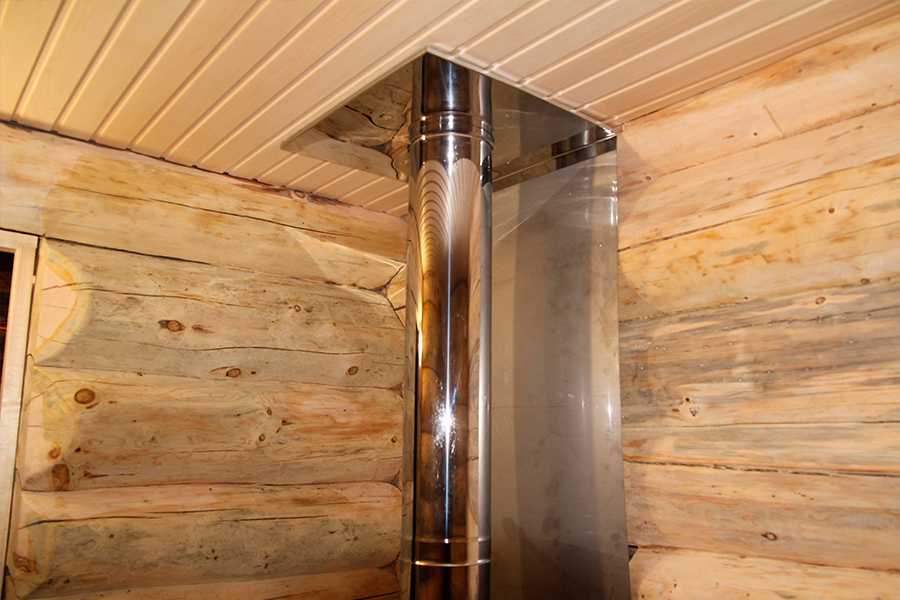

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

• перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
• горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
• одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
• на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
• вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Плюсы и минусы нержавеющих дымоходов

Список достоинств этих сплавов возглавляет устойчивость к кислотному конденсату, который появляется при охлаждении горячего воздуха, проходящего через холодную часть дымоотводной трубы. Такое негативное воздействие постепенно разрушает металл, однако дымоход из нержавеющей стали способен противостоять угрозе значительно лучше, чем все остальные металлические конструкции. Нередко это свойство и становится главным критерием при выборе материала.

Преимущества нержавеющего дымохода

Список достоинств на этом не исчерпывается, в него входит:

1. Универсальность конструкции, сравнительная простота монтажа дымохода из нержавеющей стали. Эти трубы можно совмещать с любым отопительным оборудованием. Самостоятельная установка возможна в любой сезон, а особые навыки для подобной работы не нужны.
2. Безопасность для людей. Каналы из нержавеющей стали быстро нагреваются, поэтому гарантируют достаточно эффективную тягу, которая не даст возможности случиться любому форс-мажорному обстоятельству.
3. Длительный срок службы дымоотводной трубы. Он не столь выдающийся, как у кирпичных или каменных конструкций, однако если монтаж дымохода был проведен по всем правилам, то трубы обещают не одно десятилетие беспроблемной работы.
4. Отличная проходимость. Плюс — полное отсутствие углов, которые могут вызвать завихрения продуктов горения. Округлая форма позволяет избежать оседания большого количества копоти, потому что препятствий для выхода дыма нет.
5. Малый вес дымоотводного канала, ремонтопригодность. Легкость конструкции позволяет избежать обустройства серьезного фундамента для печи. Замена любого модуля проста, она не требует демонтировать всю систему.
6. Высокий уровень жаропрочности. Такой дымоход сможет противостоять температуре до 600° и более, но в этом случае точная цифра зависит от марки нержавеющей стали.
7. Морозостойкость, антикоррозийные свойства, отсутствие боязни агрессивных сред.
8. Эстетичный вид и широкий ассортимент моделей.
9. Приемлемая цена комплекта.

Список достоинств довольно впечатляющий, но и недостатки у дымоотводных труб есть. Но серьезны ли они?

Возможные причины недовольства

В большом количестве плюсов «затесался» единственный существенный минус. Это необходимость позаботиться об утеплении. Однако этот недостаток часто отсутствует. Теплоизоляционные мероприятия нужны только в том случае, если дымоход располагается снаружи помещения, и когда выбрана модель с однослойными модулями.

Преимущества сэндвич-трубы

Помимо вышеперечисленных преимуществ стоит отметить простоту монтажа данной трубы. Для качественного монтажа необходимо заранее приобрести материалы, которые будут соответствовать основным требованиям, а для этого необходимо осуществлять закупку материалов от производителей.

Помимо описания основных качеств дымоход в бане из сэндвич-труб имеет ряд преимуществ:

• отсутствие конденсата;
• минимальные объемы образуемой сажи;
• повышенная противопожарная защита;
• простота ухода за системой;
• минимальный вес дымохода в целом;
• эстетичный внешний вид, который не портит вид помещения и здания на фото и при визуальном осмотре;
• отличная сочетаемость с деревянными строениями.

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

• материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
• монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
• температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
• тип отопления. Газовые котлы долговечнее других отопительных систем.

Правила расположения

Расположение на крыше

Проектируя установку подобных систем отведения продуктов сгорания, учитывают нормативы, предусмотренные техническими стандартами:

• Выход канала на крыше, расположенный на плоской кровле или в 1,5 м от конька, должен иметь высоту не менее 0,5 м.
• Дымоход, находящийся на расстоянии 1,5–3 м от конька, достигает его уровня.
• Край трубы, располагающейся на удалении более, чем 3 м от конька, находится вровень с линией, составляющей 10° от горизонта линии конька.
• Минимальная высота дымохода – 5 м, максимальная длина горизонтального участка – 1 м.
• Толщина стенок канала для твердотопливных котлов – 1 мм, приборы на
• жидком топливе – 0,8 мм, для газовых приборов достаточно 0,5–0,6 мм.
• Стыки конструкции не приходятся на перекрытие.
• Проход через кровлю сэндвич-трубы имеет зазор 13 см, через перекрытие – 20 см.
• Допустимое количество поворотов дымоотводящих каналов – 3. Диаметр трубы не меньше, чем у выходного патрубка.

Как выбирать трубы-сэндвич

Чтобы подобрать и закупить модульный комплект, необходимо решить такие вопросы:

1. Выяснить рабочий (внутренний) диаметр канала. Ориентируйтесь по сечению выходного патрубка котла, размер дымоходной трубы должен ему соответствовать или быть больше.
2. Выбрать материал внешней облицовки в зависимости от бюджета (нержавейка или оцинкованный металл).
3. Составить схему сооружения.
4. Определить толщину изоляции. Для теплогенераторов с высоким КПД и небольшой температурой продуктов горения достаточно слоя 5 см. Твердотопливные котельные установки, печи и камины требуют утепления дымовых труб 100 мм.

Уличный дымоход — самый популярный вариант

Схема установки дымоотвода во многом зависит от месторасположения отопительного агрегата. Существует два варианта прокладки труб:

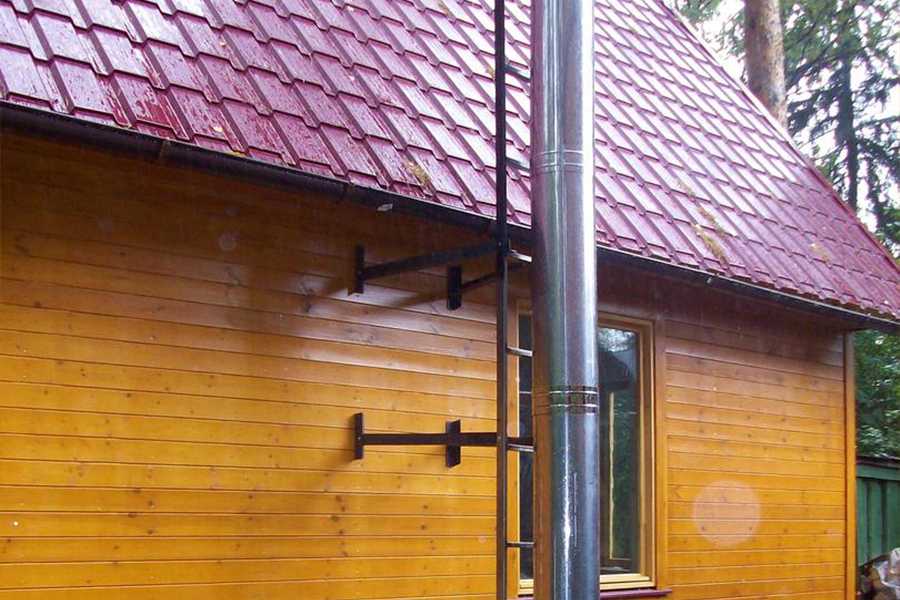

• снаружи дома, когда горизонтальный участок от котла сходу пронизывает стену и соединяется с вертикальным (приставной или пристенный дымоход);
• ствол газохода идет внутри помещений и сквозь перекрытия выводится на кровлю.

Когда надо обойти кровельный свес, применяется такая схема

Чтобы обеспечить достаточную естественную тягу, длину горизонтального участка нельзя делать более 1 м. Дальше просто: котел нужно поставить поближе к наружной стене и смонтировать уличный дымоход, поскольку эта схема обойдется дешевле. Если отопитель стоит в глубине помещения и передвинуть его не получается, реализуйте второй вариант с проходом через крышу.

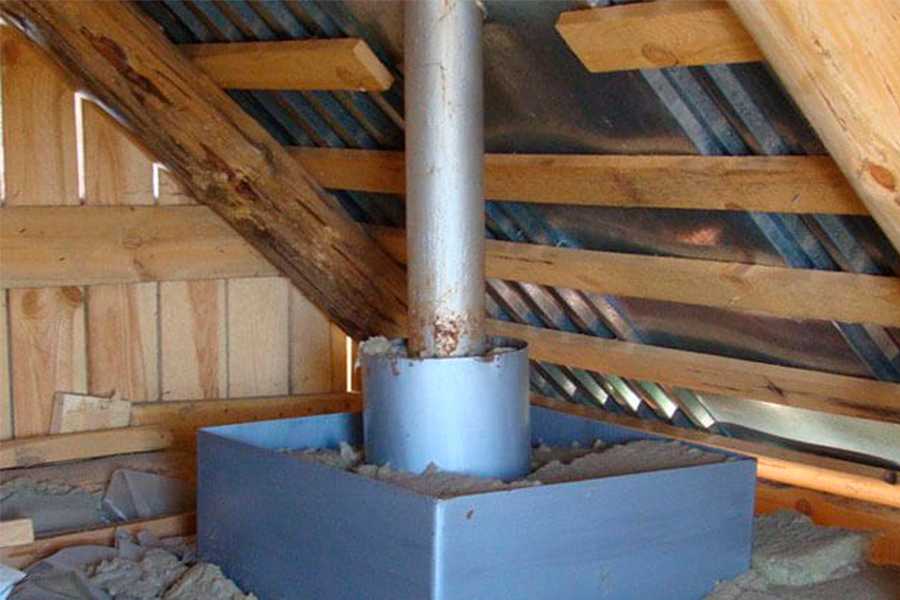

Внутренний вариант с проходом перекрытий

Важный момент. Общая высота дымоотвода, считая от колосниковой решетки (или горелки) до верхнего среза трубы, должна составлять не менее 6 м. Условие второе: недопустимо, чтобы верхний конец канала попал в подветренную зону кровли, что ведет к резкому ухудшению тяги. Чем дальше газоход расположен от конька, тем выше его необходимо установить, как показано на схеме.

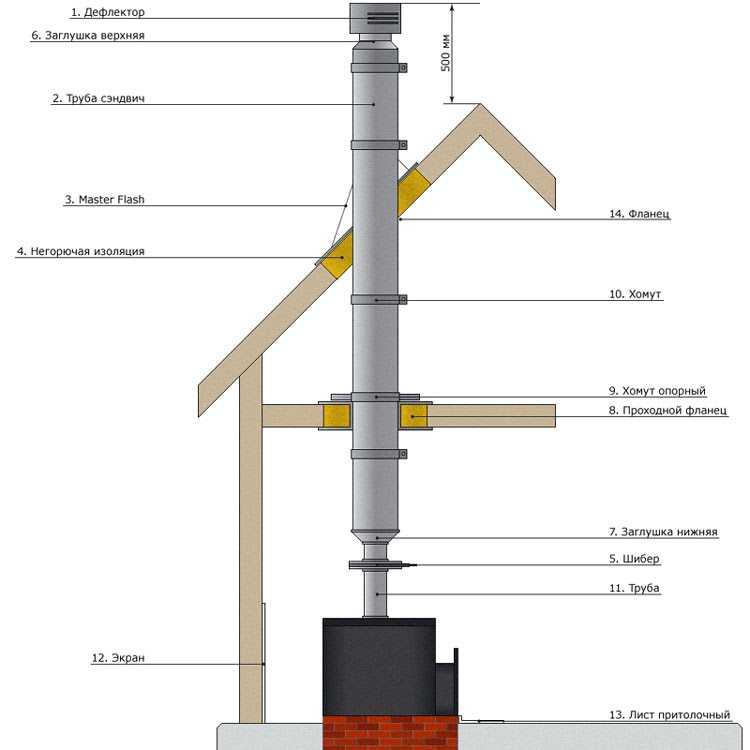

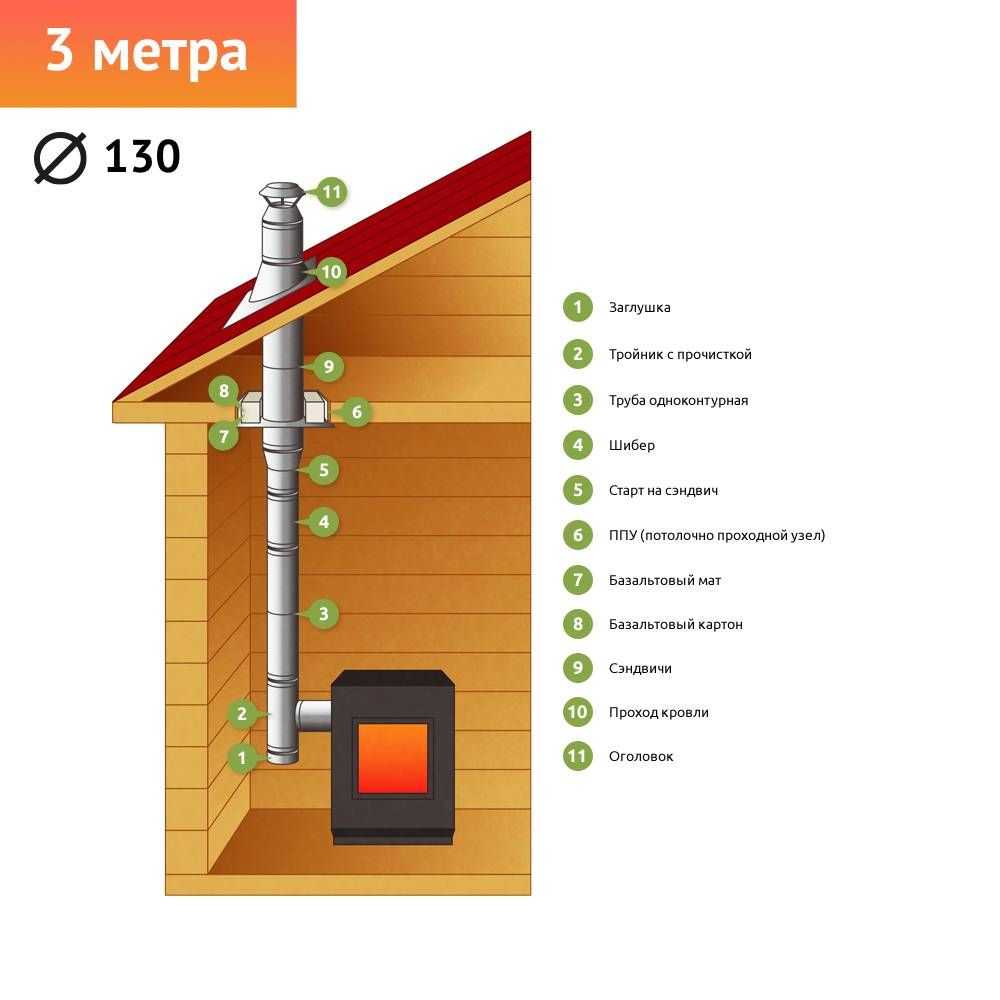

Когда вы от руки набросали эскиз будущего дымохода, остается подобрать прямые секции, фасонные части и блок конденсатного сборника. Для этого предлагаем воспользоваться представленными типовыми схемами и послушать советы специалиста на видео:

Требования к боковому дымоходу

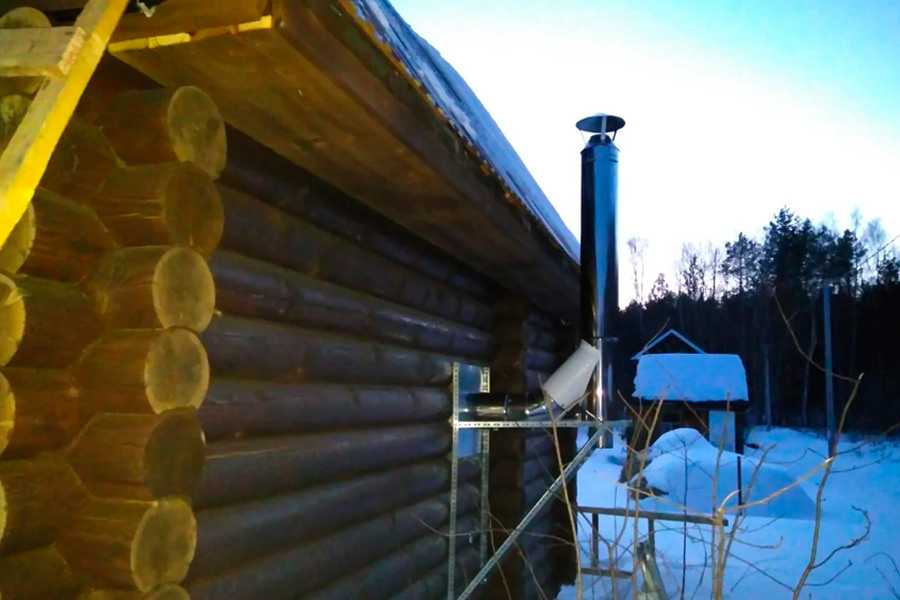

Для правильного крепления дымохода, выведенного через стену, пользователю необходимо знать и соблюдать действующие требования. Это важный момент, так как выполнение монтажа наугад обязательно будет изобиловать ошибками и нарушениями.

Необходимо обеспечить соблюдение следующих условий:

• точка вывода дымохода из стены должна располагаться на высоте от 1,2-1,5 м над уровнем грунта;
• вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или кровельного свеса;
• между дымоходом и соседним зданием должно быть расстояние не менее 1,5 м;
• разрешается делать не более 3 изменений направления трубы (в идеале — 2 поворота);
• горизонтальный участок трубы не должен быть длиннее 1 м (печь следует устанавливать возле стены);

• выводить дымоход в помещения (коридоры, подъезды, лоджии и т. п.) запрещено;
• участок вывода трубы должен быть защищен негорючим теплоизолятором;
• изнутри участок прохода должен быть дополнительно защищен металлическими листами;
• высота трубы должна быть не менее 5 м — это обеспечит должную тягу;
• материалом для изготовления трубы должна быть только нержавейка — обычная сталь быстро выгорит и создаст опасность отравления людей в бане;

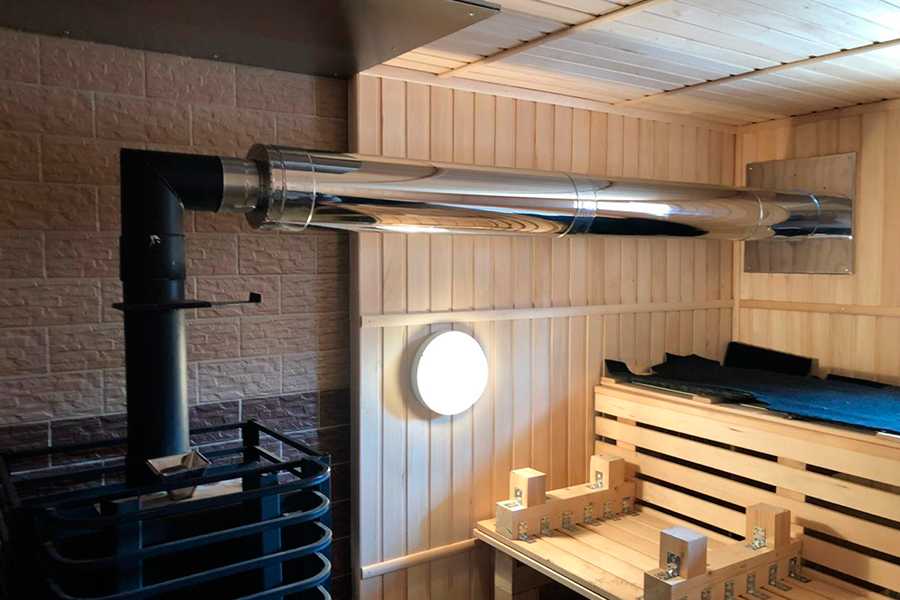

• внутри помещения должен быть неизолированный однослойный трубопровод. Сэндвич-труба может быть расположена только с наружной стороны стены бани.

В чем преимущество вывода через стену

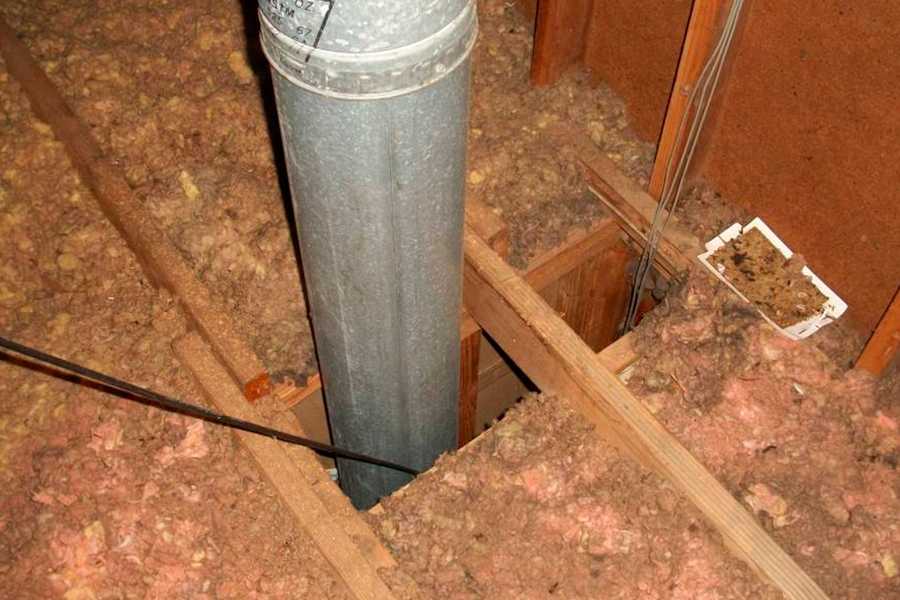

Вертикальные дымоходы частично расположены внутри бани, другая часть находится на чердаке, и сравнительно небольшой участок выведен наружу сквозь кровлю. Это существенно усложняет обслуживание и общий контроль состояния трубы — приходится лазить на чердак или на крышу, что требует некоторой подготовки и представляет определенную опасность.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Дымоходы, выведенные наружу сквозь стену, гораздо удобнее. Они находятся на виду и в зоне непосредственного доступа. Любые проблемы с ними можно обнаружить на ранних стадиях, что позволяет своевременно отреагировать на них и восстановить изначальную работоспособность канала. Отсутствует проход сквозь чердачное помещение, где могут находиться легковоспламенимые предметы.

Еще одним важным преимуществом следует считать наличие специального кармана для сбора конденсата. Он находится в нижней части колена и позволяет легко слить накопившуюся жидкость. У вертикальных труб такой возможности нет.

Кроме этого, монтаж такого дымохода практически безопасен и может быть произведен своими руками. Гидроизоляция и утепление участка прохода сквозь стену не представляют серьезной сложности.

В продаже имеются готовые узлы прохода сквозь стену (или сквозь перекрытие, их так же можно установить и на вертикальные плоскости). С их помощью обустройство вывода трубы через наружную стену происходит без особых сложностей или трудозатрат.

Крепление трубы к стене производится с помощью хомутов или специальных кронштейнов. Если труба длинная, можно усилить ее с помощью растяжек — это делается в регионах с высокими ветровыми нагрузками.

Большим преимуществом бокового размещения дымохода является присутствие в продаже всех необходимых деталей и комплектующих — не требуется изготавливать какие-либо детали своими руками, можно приобрести все готовые принадлежности и выполнить монтаж без задержек или проблем.
