Правильное подключение батарей отопления: схема и способы
Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.
Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).
Типы отопительных систем
Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.
Отопление одноконтурного типа
Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.
Где лучше расположить отопительную батарею
Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.
Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)
Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу
- от низа подоконника – 100 мм;
- от пола – 120 мм;
- от близлежащей стены – 20 мм.
Варианты циркуляции теплоносителя в отопительной системе
Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.
Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.
Способы подключения батарей отопления
Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:
- Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:
– подача осуществляется сверху;
– отвод выполняется снизу.
Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.
Полезные советы для тех, кто подключает батареи отопления самостоятельно
Некоторые собственники считают способы подключения радиаторов к тепловой системе дома не столь важным фактом, как материал, из чего они сделаны. Так, теплоотдача выше у биметаллических батарей, чем у тех, что изготовлены из чугуна. Но при неправильной схеме соединения такие радиаторы будут иметь коэффициент отдачи тепла ниже. Если биметаллические приборы отопления соединить с трубами нижним способом, то теплопотери будут составлять 12%, что скажется на температурном режиме помещения и потерях топлива.
Специалисты рекомендуют, как можно повысить теплоотдачу, если правильно присоединить радиатор отопления. Для этого позади него прикрепляют отражающую панель. Ее роль может сыграть обычный кусок фанеры или ДВП, обернутый алюминиевой фольгой. Но в таком случае от стены до батареи расстояние должно быть не меньше 1,5 см.
На подводках к прибору отопления советуют ставить регулирующие и запорные механизмы. Это требуется и для балансировки, и для возможности снятия радиатора на случай замены и промывки.
Как вам статья?
Мне нравитсяНе нравится
Расстановка
Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.
Рассмотрим расчет секций на примере радиаторов кондор
Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.
Принципы размещения
Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.
Традиционное расположение радиаторов — под окнами, основными источниками теплопотерь. Это позволяет создать защиту (экран) от холодного воздуха.
Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.
Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.
Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:
- 10 см от низа подоконника;
- 12 см от уровня пола;
- 5 см – зазор между агрегатом и стеной или слоем термоизолятора.
Порядок проведения работ
Если все готово, можно приступать к монтажу. Вот основные его этапы:
Установка котла
Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.
Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.
Схема отопления с газовым котлом
В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.
В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.
Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.
Разметка
Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.
Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.
Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.
Установка оборудования и монтаж трубопроводов систем отопления
Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.
Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.
Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.
Воздухоотводчик устанавливается в самой высокой точке контура.
Готовая отопительная система с трубопроводом
Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.
Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.
Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.
Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:
- Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
- Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.
Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.
Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.
Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.
Как грамотно выполнить подключение батарей отопления — схемы и способы
Если в доме красиво, но холодно, жить в нем будет не очень комфортно. Поэтому сборка инженерных коммуникаций — дело очень ответственное. Если она осуществляется самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы же поговорим о том, как подключить радиатор и какую схему выбрать для максимальной его теплоотдачи.
Перед тем как говорить о вариантах подключения радиаторов. стоит остановиться на существующих схемах отопления, выборе наиболее удачного места для установки радиатора, а также на описании способов циркуляции теплоносителя
Схема подключения
Любой из вышеперечисленных способов подключения может использоваться в одно- и двухтрубной отопительной системе. Первый тип заключается в том, что монтаж батарей происходит так, чтобы они образовали единую цепочку, по которой вода протекает сверху вниз. Такую отопительную систему в частном доме делать невыгодно, так как первые радиаторы будут нагреваться очень хорошо, а остальные — плохо. Это происходит из-за поступления к последним устройствам охлажденного теплоносителя. Об этом отмечают в различных видео.
Двухтрубная система является более выгодной, так как горячая вода поступает из одного стояка, а охлажденная стекает в другой. Такую разводку труб отопительной сети выполняют во всех частных домах, ведь она позволяет поддерживать постоянный заданный тепловой режим, а также дает возможность управлять этим режимом.

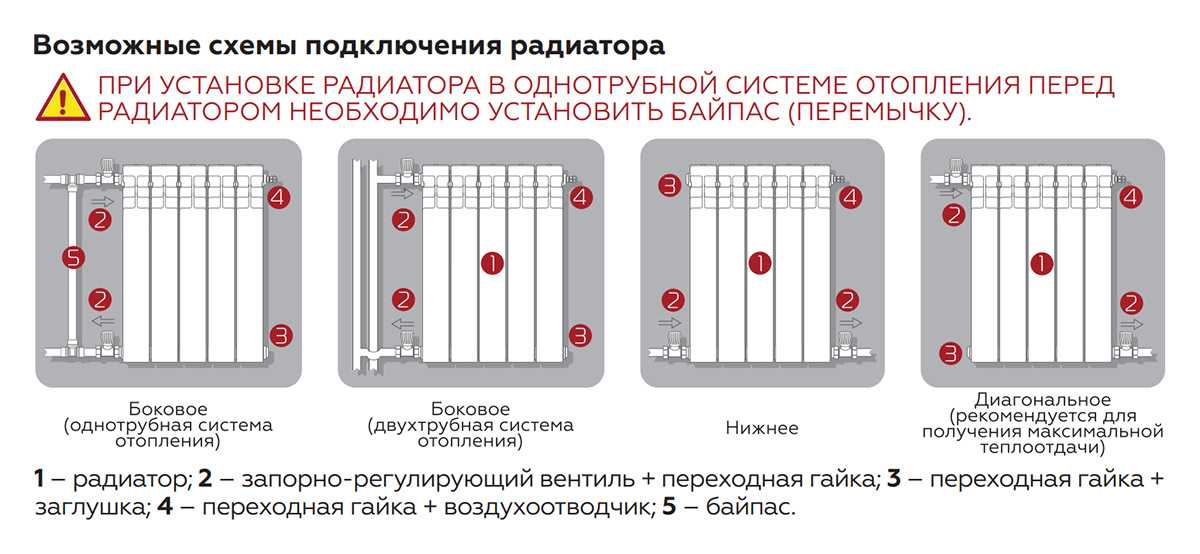

Схемы подключения радиаторов к контуру отопления
Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена
Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора
Диагональное подключение
Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.
Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.
Одностороннее с верхней и нижней подачей
Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.
Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.
Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.
Двухстороннее с верхней и нижней подачей
Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.
Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

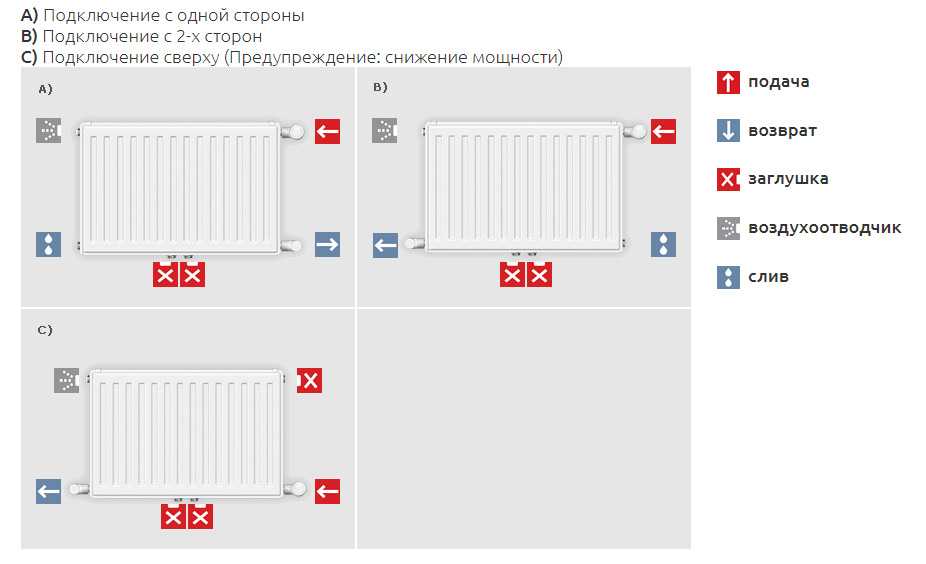

Способы подключения
Согласно снип установка батарей отопления может предусматривать такие способы подключения:
Первый способ является наиболее распространенным. Он предусматривает подключение вводной и отводной трубы к одной и той же стороне радиатора. Правда, вводную трубу соединяют со штуцером, расположенным вверху, а выводную — с нижним штуцером.
Такой способ подключения требует достаточно большого межосевого расстояния, то есть расстояния между двумя штуцерами. Если оно будет очень малым, секции на другом конце батареи будут плохо нагреваться. Если выполняется монтаж радиатора с большим количеством секций, то во избежание проблемы плохого прогрева последних секций нужно использовать удлинитель протока воды.
Нижнее подключение предусматривает соединение вводной трубы с нижним штуцером, размещенном на одном конце радиатора, а выводной трубы — с нижним штуцером, расположенном на противоположном конце.

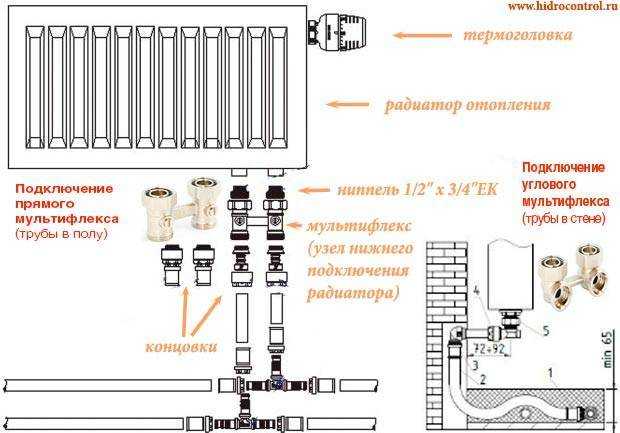

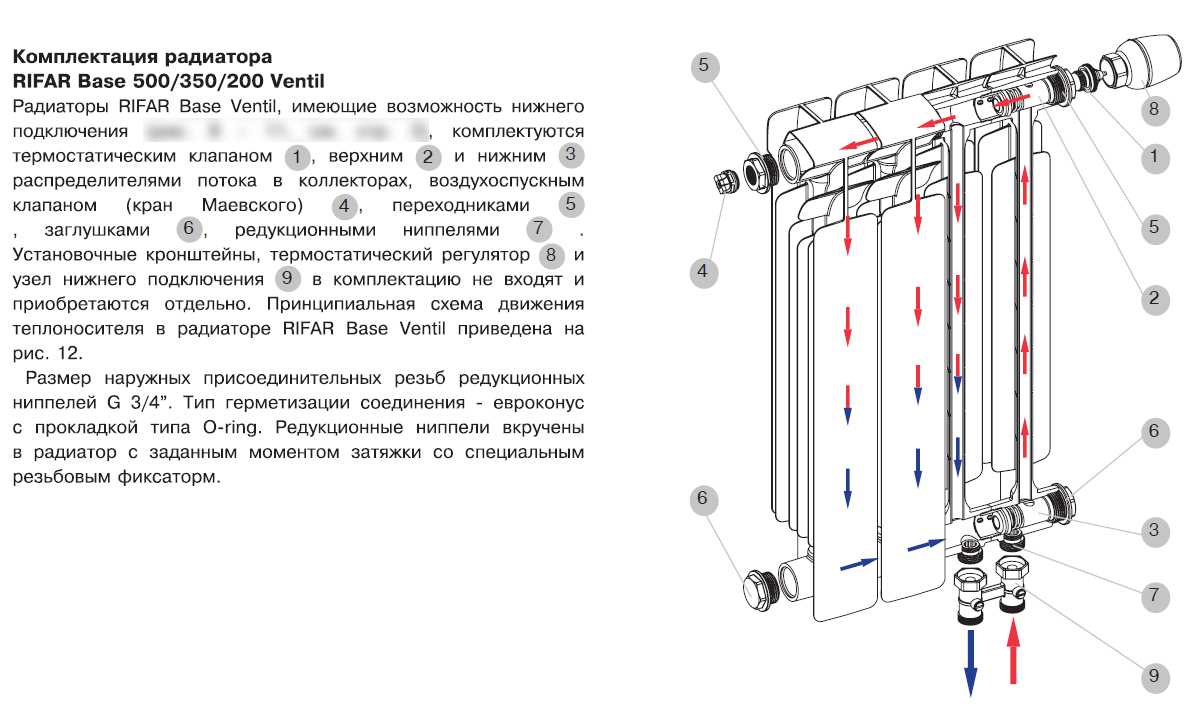

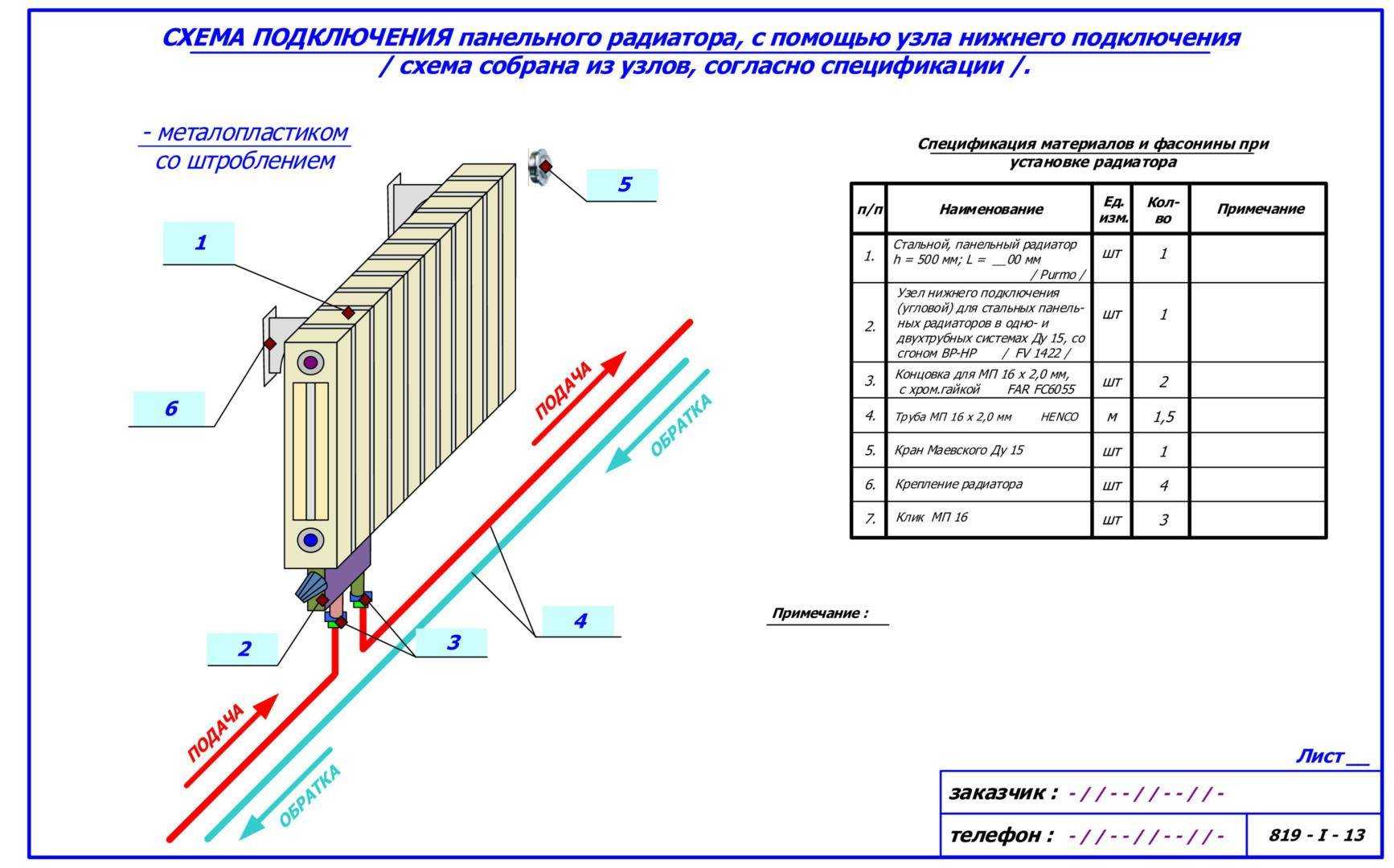

Есть радиаторы, в которых оба штуцера размещаются в дне и являются вертикальными. В таком случае всегда осуществляют нижнее подключение. Согласно снип его не рекомендуется выполнять, ведь теплоотдача уменьшается на 5-15%.
Диагональный способ является наиболее выгодным видом подключения. Такая установка батареи отопления позволяет сделать потери минимальными. Он предусматривает подключение вводной трубы к размещенному наверху штуцеру и присоединение выводной к штуцеру, находящемуся на нижнем контуре другого конца.
Подключение также может быть:
В первом случае батареи подключают так, чтобы выводная труба одной из них была вводной трубой для другой. В результате образуется замкнутая система, и при отсутствии байпаса ремонт одного из радиаторов потребует отключения всей системы. Байпасом является трубка, которая соединяет вводную и выводную трубы возле каждого радиатора. Во время подачи воды в рабочую батарею байпас не создает никаких препятствий. Если надо проводить ремонт какого-либо радиатора, самостоятельно перекрывают запорную арматуру, и вода движется через байпас.
Параллельное подключение предусматривает такой монтаж радиаторов отопления, который заключается в отводе от главной трубы отдельных для каждого устройства отопления труб.
Установка батарей (радиаторов) отопления своими руками — основные технологические этапы
Самостоятельный монтаж приборов отопления – задача, к решению которой нужно тщательно подготовиться. Малейшие нарушения простейшего на взгляд дилетанта процесса зачастую ведут к негативным аварийным последствиям. Потому замену батарей в городских квартирах желательно доверить сантехникам, на мощные плечи которых ляжет весь груз ответственности, а в частном доме установка батарей отопления своими руками с успехом может быть выполнена владельцем. Однако для того чтобы не пришлось ремонтировать полы и переклеивать обои после горячего «потопа», следует ознакомиться с информацией об основных правилах и нюансах монтажа.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
При двухтрубной нижней разводке
При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При двухтрубной системе
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Подготовительные работы
Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней. Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке
Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями
Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.
Сборка конструкции
В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.
Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.
Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.
Правила окрашивания
Для наилучшего сохранения батарей следует проводить покраску в два этапа
После окрашивания важно высушить радиаторы полностью
Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.
К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:
- Устойчивость к нагреванию до 80 градусов.
- Безвредность в процессе работы отопительной системы.
- Краска не должна быть мягкой.
Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.
Как определить место установки?
Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.
Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.
Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров
Как схема врезки радиатора влияет на его эффективность
Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:
- диагональное двухстороннее при верхней подаче;
- одностороннее при подаче теплоносителя сверху;
- одностороннее с подачей воды снизу;
- двухстороннее с подключением обеих подводок снизу;
- диагональное двухстороннее при подаче снизу;
Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.
Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:
- Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
- Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
- Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.
Однотрубная схема подключения радиаторов отопления в частном доме
Специфика установки чугунного радиатора
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Правильная установка радиаторов отопления
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.
Один из видов кронштейнов
При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Крепление к полу
Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

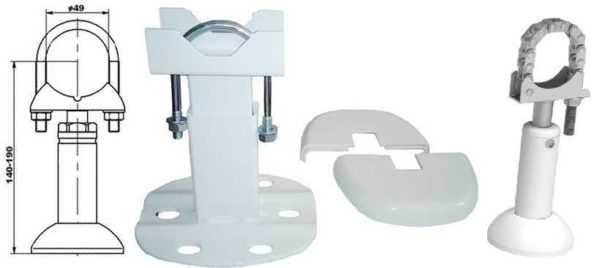

Ножки для установки алюминиевых и биметаллических радиаторов на пол
Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
Способы циркуляции теплоносителя
Однотрубная схема отопительных систем
Советы профессионалов
Если планируется добавление значительного числа секций, нужно использовать кронштейны. Без них новый тяжелый радиатор рискует оборвать существующие трубы, стать причиной аварии.
Другие важные моменты:
- Алюминиевые изделия не всегда можно присоединять к используемым радиаторам. Те, что изготовлены с применение экструдированной технологии, для таких работ не годятся, поскольку имеют неразборную конструкцию.
- Биметалл наращивать можно без проблем, поскольку его конструкция секционная.
- При подключении собранной батареи длину лежака уменьшают, срезая болгаркой кусок материала на требуемую величину. В итоге резьбы на конце трубопровода не будет.
Самостоятельно выполнить соединение можно, главное – соблюдать правила, не забывать о необходимости комплексного тестирования системы до запуска.
Важно соблюдать правила соединения старых и новых секций
И еще – монтаж кранов процедура не обязательная, ее делают на свое усмотрение. Если повышение мощности прибора требует монтажа одной, а не набора секций, достаточно следовать стандартной инструкции.
Крепление приборов: нюансы
Рассмотрим наиболее традиционные варианты крепления обеспечивающего отопления оборудования (радиаторов) с использованием крюков, дюбелей и кронштейнов. Обычно приборы устанавливаются на стенах; чтобы обеспечить фиксацию крюка на вертикальной плоскости, потребуется создать специальное отверстие, вставить сделанный из полимерных материалов дюбель и уже после осуществить вкручивание крепежа. Подобная структура обеспечивает возможность регуляции расстояния от радиатора, обеспечивающего отопление, до поверхности стены — достаточно просто вкрутить либо открутить крюк.
Требующий внимания фактор — понимание распределение нагрузки приборов на крюки. Масса оборудования приходится преимущественно на верхние крепежи, в то время как нижние выполняют функцию фиксации батарей в необходимом положении. Для того, чтобы исключить препятствия к подвешиванию, нижний крепежный элемент лучше расположить на расстоянии примерно в один сантиметров от уровня нижнего выхода отопительного устройства.
В случае с использованием кронштейнов алгоритм будет иным. Прежде, чем приступать к монтажу радиатора, его прокладывают по поверхности стены; отмечаются места, где будут располагаться кронштейны. После радиаторный прибор откладывают в сторону, накладывают кронштейны; отмечаются точки его крепления. В этих местах проделываются отверстия, куда нужно вставить дюбеля. Впоследствии с использованием винтовых элементов происходит фиксация кронштейна. После того, как все крепежные элементы поставлены, прибор монтируется на место.
Установка кронштейнов может осуществляться по-разному. Если в отопительной системе есть циркуляционный насос, радиатор должен располагаться строго горизонтально. В случае с радиаторами, встраиваемыми в системы отопления с естественным давлением рабочего тела (теплоносителя), потребуется сделать уклон в один процент по ходу воды. Если угол будет слишком большим, в процессе эксплуатации вы столкнетесь с застоями.
Методы обвязки
Однотрубная система
В однотрубной системе горячая вода движется по трубам сверху вниз. Она равномерно распределяется по отопительному устройству и выходит через другой патрубок, снова попадая в ту же трубу. Такой вид тепловой сети характерен больше для домов со множеством этажей. Она проста в монтаже и не требует большого количества материалов. Имеет система и свои недостатки:
- Температура радиаторов на первых этажах многоквартирного дома существенно ниже, чем на верхних, так как вода попадает в них уже не такая горячая.
- Не существует возможности менять степень нагрева в отдельных квартирах.
- Для устранения течи в результате аварии и замене батареи на одном этаже приходится отключать весь стояк.
- Для установки автономного отопления отдельной квартиры бывает сложно отключиться от общей системы.
Обдумывая, как подключить батареи отопления, чтобы в квартире на нижнем этаже было тепло, можно применить циркуляционный насос, который распределит горячую воду по всем радиаторам. Для хозяев своего дома можно посоветовать увеличить количество секций в обогревательных приборах в дальних комнатах, что позволит повысить теплоотдачу.

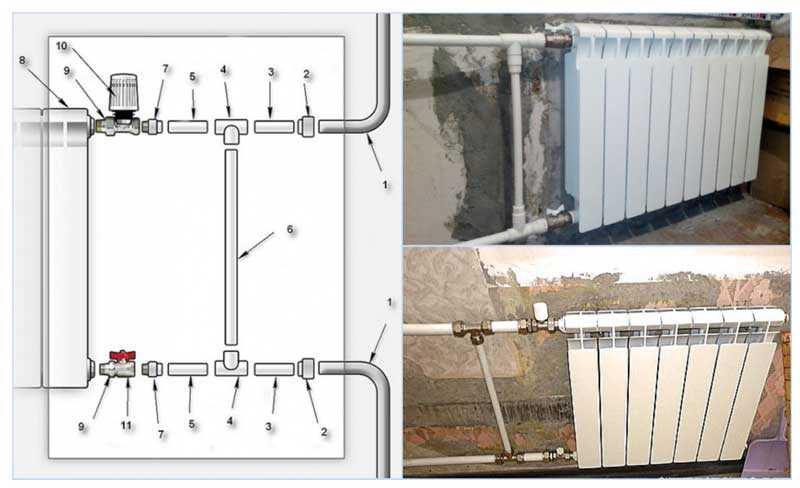

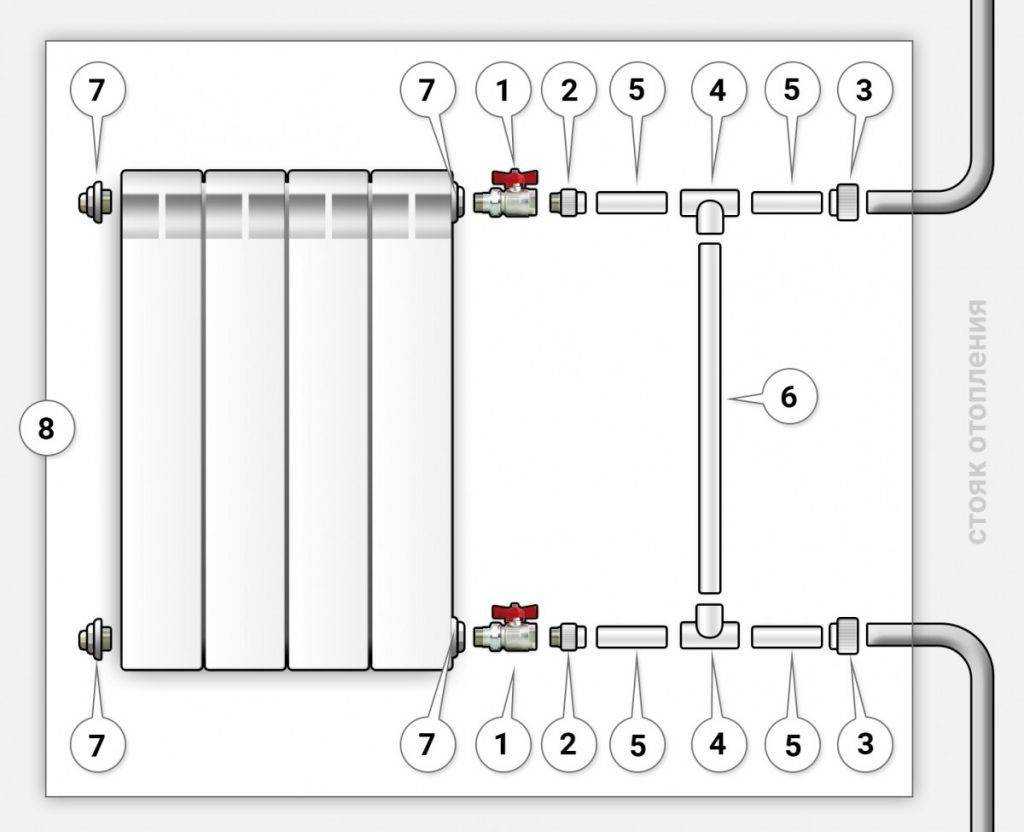

Чтобы избежать остановки отопления по стояку, который возникает в результате засора или течи в отдельном приборе, их устанавливают с байпасом — перемычкой между двумя проводками.
