Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Какую систему напольного отопления выбрать

Водяной или электрический тёплый пол — каждый имеет свои плюсы, и способен создать комфортную атмосферу в доме.

Водяной монтируется чаще в частных домах, так как обходится дешевле, чем работающий от энергии. Но установка его в квартирах требует подключения к центральному отоплению, а это запрещено без разрешения.

В многоквартирниках предпочтение следует отдавать электрическим видам. Можно брать модели с небольшой мощностью, так как в квартирах уже есть основное радиаторное отопление.

Если не позволяет высота потолков, то подходят инфракрасные ленточные полы. Толщина их всего 3 мм. Нагрев осуществляется путём излучения инфракрасных волн, что повышает КПД на 95%, поэтому расход электроэнергии происходит экономичней. Да и устанавливать такую систему можно под любое покрытие.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Как выбрать электрический пол

Купить лучший нагревательный мат или инфракрасную пленку для своей квартиры, загородного дома или дачи – мечта каждого владельца недвижимости. Выбирать продукцию необходимо не только с оглядкой на репутацию производителя и цену, но и с учетом особенностей эксплуатации. Какой вид теплых полов будет лучше для разных типов покрытий? Это зависит от типа нагревательного элемента, мощности и возможности подключения терморегулятора, класса защиты от пыли и высокой влажности.

Тип

Производители выпускают инфракрасную пленку, нагревательные маты и кабеля, панели. Выбор типа оборудования зависит от вида напольного покрытия и основания. Большинство видов финишного напольного покрытия укладывают на стяжку. Если основание уже готово, то можно использовать пленку – нагревательный элемент этого типа не поднимет финишное покрытие на большую высоту. Нагревательные маты и кабеля можно уложить в стяжку или в плиточный клей. Это обеспечит дополнительную защиту от статической нагрузки.

Инфракрасные полы нагревают не только пол, но и мебель, которая отдает тепло и делает микроклимат в комнате уютным и комфортным. Маты и кабеля нагревают только пол, это заставляет задуматься о максимально возможной температуре поверхности. Полы с инфракрасным излучением меньше всего влияют на здоровье человека. Для систем другого типа необходимо позаботиться о наличии защитного экрана от электромагнитного излучения.

Применение

Теплые полы используют в качестве основной и дополнительной системы обогрева. Основная система теплоснабжения должна иметь высокую удельную мощность – не ниже 220-230 Вт/кв.м. Для дополнительного отопления достаточно 150-180 Вт/кв.м.

Тяжелая мебель может стать причиной повреждения нагревательного элемента. Если теплый пол будет находиться под высокой статической нагрузкой, то лучше отдать предпочтение панелям в корпусе из алюминиевого сплава или матам, кабелям, которые укладываются в бетонную стяжку. Пленочные полы рекомендуется укладывать под финишное напольное покрытие там, где не планируется установка книжных шкафов, тяжелых комодов и стиральных машин.

При выборе продукции для укладки на балкон, в ванную комнату, на открытую террасу – необходимо уделить внимание степени защищенности. Преимущества у продукции с классом защиты от IP57 и выше. В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур

В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.

Терморегулятор

Терморегуляторы поддерживают стабильную заданную температуру. Это положительно влияет на микроклимат в помещении, помогает снизить затраты на электроэнергию. Производители не всегда комплектуют этим оборудованием свои теплые полы определенных марок, предлагая выбрать наиболее подходящий к требованиям покупателя тип терморегулятора.

Выпускаются механические, электронные и программируемые терморегуляторы. Для контроля над температурой могут использоваться выносные или встроенные датчики. Конструктивные особенности позволяют выполнить встроенный или накладной монтаж, подключить терморегулятор к DIN-рейке. При выборе оборудования учитывается диапазон температур и максимальная мощность подключенной системы обогрева.

Наиболее функциональными являются программируемые терморегуляторы, совместимые с полами разного типа. Они имеют высокую точность настройки, защиту от детей, несколько режимов работы, информативную панель управления. Это помогает экономить максимальное количество электроэнергии без потери высокого уровня комфорта в помещении.

Мощность

Общая мощность нагревательных элементов определяет возможность поддерживать в помещении определенной площади заданную температуру. При вычислениях учитывается тип системы обогрева, количество мебели, высота потолков. Точный расчет может сделать теплотехник, который учтет все дополнительные параметры эксплуатации теплого пола.

При использовании электрических полов в качестве дополнительного обогрева, самые мощные нагревательные элементы рекомендуется монтировать на балконах и в ванных комнатах. Здесь мощность не должна быть меньше 180 Вт/кв.м. В жилых комнатах допускается мощность в диапазоне 110-130 Вт/кв.м. Этого достаточно для нагрева полов, создания комфортной температуре в комнате в короткий период межсезонья. При покупке оборудования для основной системы обогрева эти показатели мощности необходимо увеличить в 1,5-2 раза.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

Для расчёта мощности системы потребуется знать:

• площадь и конфигурацию помещения;
• расход теплоносителя;
• теплопотери;
• укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

• площадь комнаты;
• размер окон и дверей;
• высота потолка;
• число наружных стен;
• температура за окном;
• теплоизоляция стен;
• тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

• G – расход воды в кг/ч;
• Q – тепловая мощность в Вт;
• Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
• 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

• F — площадь помещения;
• b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

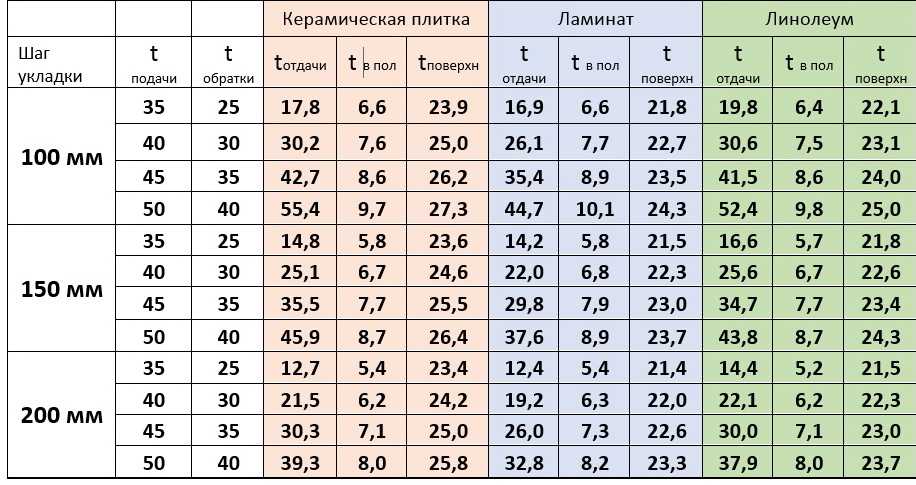

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Плотность теплопотока рассчитывается по формуле:

• q — показатель теплопотерь;
• F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

Чтобы определить производительность насоса можно воспользоваться формулой:

• Pн — мощность отопительного устройства в кВт;
• tобр.т — температурный показатель теплоносителя в обратке;
• tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Завершающий этап подготовки к расчету водяного пола

Собрав необходимую информацию, создаем серию эскизов и схем, которые помогут рассчитать теплый водяной пол своими руками. Это означает:

1. Эскиз помещения с заявленными размерами и другими полученными данными;
2. Разбавления пилотного контура (выполняется на заводе). Если вы уложили кольцо пола в нескольких комнатах, необходимо отразить все комнаты, в которых будет выполнен теплый пол.

Укажите контуры, расположенные по краям и центральным областям. Желательно, чтобы площадь схемы не превышала 13 квадратных метров.

схемы, по которым проводится расчет водяного теплого пола, лучше выполнять на миллиметровой бумаге.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы. Итак, остановимся на трубе именно 16 мм

Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.
