Унибокс для теплого пола: функции и способ его применения

Монтаж унибокса при устройстве теплого пола

Монтаж коробки унибокса начинают с разметки стены и штробления углублений для подвода труб и установки коробки. Размеры штробы под унибокс следует делать на 2-3 см. больше, что позволит закрепить короб при помощи алебастра. Размер короба: 16-15-10 сантиметров.

Монтаж унибокса на стену.

При «заморозке» алебастром короба, следует учесть горизонтальность поверхностей самого короба, что легко установить обычным строительным уровнем. Глубину установки короба, т.е расстояние от края стены до края коробки следует выдержать 1-2 см. Но, если будет больше — не беда: благодаря длинным направляющим, лицевая стенка позволяет перекрывать зазор до 6 сантиметров.

Подключение унибокса к теплому полу.

Закрепив унибокс, можно переходить к присоединению и укладке трубы. Следует помнить, что труба отдает тепло во все стороны равномерно, в том числе и вниз, что для отопления помещения совсем не нужно. Для предотвращения этого следует использовать любой листовой теплоизолятор, предпочтительно мультифольгу, которую укладывают непосредственно на бетонный пол, а на нее — трубу.

Присоединение к линии отопления можно выполнить двумя способами: при помощи пресс-муфт или при помощи пресс-фитингов. Если стыки будут заливаться бетоном, то следует выбрать пресс-муфты, так как они не требуют последующей дозатяжки гаек.

После завершения работ по монтажу, пол заливают бетонным раствором до требуемого уровня.

Фото установленного унибокса.

Регулирование системы теплого пола с помощью «Unibox»

Панельное отопление с каждым годом находит все большее применение в жилых и общественных зданиях. Это можно объяснить множеством причин, например, высоким комфортом, широкими возможностями для дизайнерских идей в помещениях и др.

Для регулирования систем теплого пола применяются различные технические решения. Как правило, все они предусматривают ограничение температуры подачи теплоносителя в систему теплого пола максимум до 55 °С.. Для этого организуются смесительные узлы, в составе которых имеется циркуляционный насос, трехходовой вентиль, терморегулятор и т. д. Все это оправдано при достаточно больших площадях теплого пола со множеством контуров, с применением распределительных гребенок.

А что делать, когда нам надо обеспечить работу одного-двух небольших контуров? Самые простые устройства для этой цели – монтажные наборы «Unibox». Рекомендованная область применения для всех моделей «Unibox» – контур теплого пола площадью до 20 м2. При использовании трубы 16 х 2,0 рекомендуемая длина трубы в контуре не должна превышать 100 м.

Всего Oventrop предлагает 18 моделей «Unibox». Объединяет все эти устройства наличие монтажной коробки (в которой монтируется арматура), воздухоотводчика с возможностью промывки контура, декоративной крышки.

Несмотря на то, что «Unibox» известны на рынке уже давно и пользуются заслуженной популярностью, не всегда потребители знают о многообразных возможностях их применения

В этой статье мы хотим обратить внимание на некоторые схемные решения с использованием «Unibox»

Если общая площадь теплого пола в помещении превышает 20 м2, есть возможность организовать два кон-тура, регулируемые одним прибором «Unibox». Главное требование в этом случае – длина труб в каждом контуре должна быть одинаковой. Оба трубопровода подключаются к « Unibox» с помощью тройника. При диаметре прямых трубопроводов 16 х 2,0 общая обратная линия на выходе из «Unibox» выполняется из трубы 20 х 2,5.

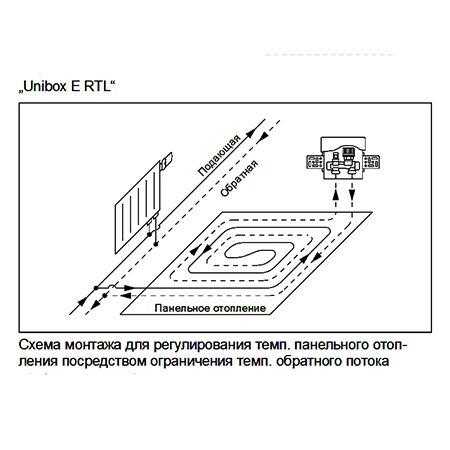

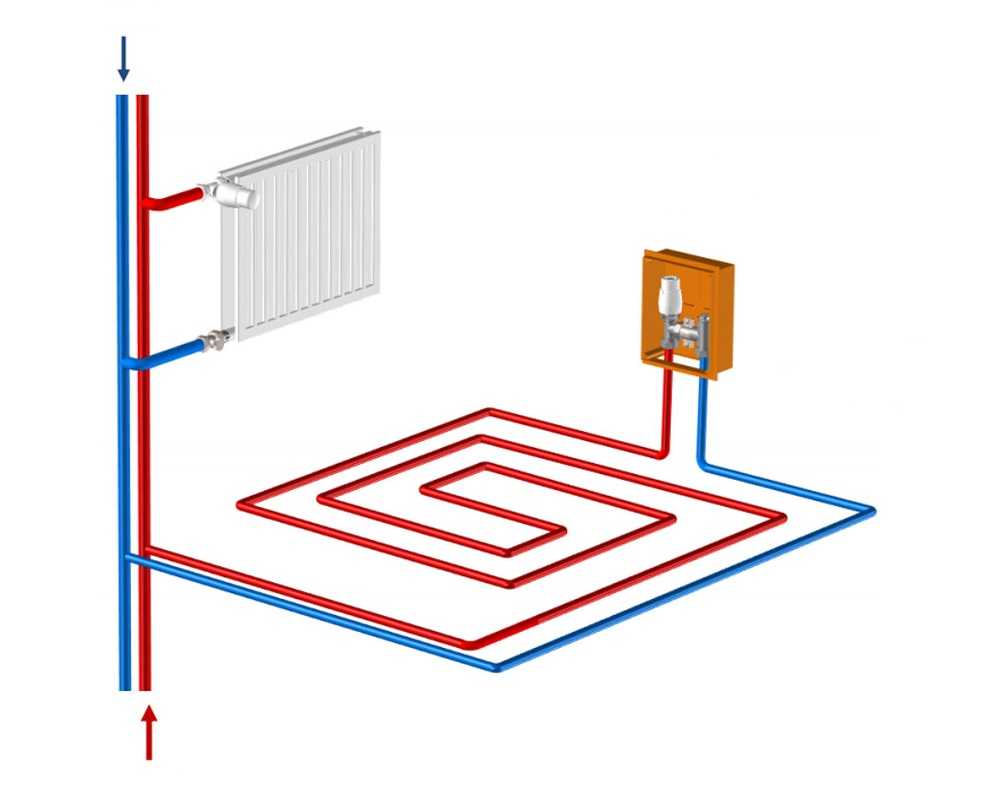

Всем известно традиционное применение «Унибокс» в двухтрубных системах отопления. Однако есть возможность использовать эти устройства и в однотрубной системе. Байпасный вентиль, например, «Combi LR», должен быть отрегулирован таким образом, чтобы через контур напольного отопления проходило достаточное количество теплоносителя. Присоединительный узел с байпасом Multiflex (CE) должен быть отрегулирован таким образом, чтобы при открытом вентиле радиатора через контур напольного отопления проходило достаточное количество теплоносителя, а при закрытом узле « Unibox» на вентильной вставке отопительного прибора не возникало шумов.

Если по каким-либо причинам нет возможности у становить монтажную коробку «Unibox» в помещении с контуром теплого пола (например, в ванной комнате стены покрыт ы плиткой и нельзя делать ниши для « Unibox»), то можно использовать «Unibox vario». В этой модели температура в помещении поддерживается по сигналу от термостата с дистанционной настройкой «Uni LH » или от комнатного термостата. Сама монтажная коробка в этом случае может располагаться за пределами помещения с теплым полом, например, в коридоре. Все модели «Unibox» располагаются в конце контура. Исключение составляет «Unibox E BV», который может устанавливаться и в начале контура. Основным техническим

достоинством монтажного набора «Unibox E BV» является повышение качества регулирования теплого пола за счет разделения потока теплоносителя на две части: через настраиваемый байпас (постоянная нагрузка) и для термостатического регулирования. Благодаря постоянному расходу воды через настраиваемый байпас уменьшаются температурные колебания поверхности пола, сокращается время реакции на изменение температуры в помещении. Кроме того, в случае использования пары «Unibox E BV» и « Unibox RL A» есть возможность смонтировать систему без распределительной гребенки. С помощью «Unibox RLA» производится гидравлическая увязка контуров между собой и отключение контуров.

Рамки данной статьи не позволяют рассказать подробно обо всех особенностях и разнообразном применении серии «Unibox», поэтому приглашаем специалистов проектных и монтажных организаций посетить наши семинары, которые регулярно проводятся в офисе представительства Oventrop.

Монтаж

Процесс подключения унибокса происходит в несколько этапов:

1. В первую очередь необходимо выбрать место расположения прибора. К этой процедуре предъявляются отдельные требования. Унибокс следует устанавливать не менее 20 сантиметров от пола. Как правило, его устанавливают на уровне с другими выключателями. Одним из ключевых требований является защищенность прибора от попадания прямых солнечных лучей.
2. Следующим шагом будет подготовка стен к монтажу унибокса и подводящих трубопроводов. Для этого делают штробы, в которые в дальнейшем укладывают трубы. Для самого устройства посадочное место делают на 2 — 3 сантиметра больше, чем сам прибор, что позволяет надежно зафиксировать коробку в стене при помощи алебастра.
3. В подготовленное углубление устанавливают коробку прибора, при этом используют строительный уровень, который помогает правильно смонтировать устройство для корректной работы. Та часть, куда в дальнейшем будет производиться подключение трубопроводов, должна находиться внизу. Коробка должна быть утоплена в стену примерно на 1 — 2 сантиметра. Эти расстояние необходимо соблюдать для того, чтобы наружная, декоративная часть унибокса встала на уровне стены.
4. Последним шагом считается монтаж трубопроводов. Их установку начинают после монтажа унибокса. Для избежания потерь тепла сначала укладывают теплоизоляционный материал, который предотвращает распространение тепла вниз, где находится бетонная плита. Этот материал называют теплоизолятором. Сверху на него укладывают трубы, а далее напольное покрытие.
5. Заключительной стадией монтажа теплого пола считается затирка швов на стенах и заливка пола, на который после высыхания наносят напольное покрытие на выбор пользователя

Существует два типа подключения труб теплого пола к унибоксу. При помощи пресс-муфты или пресс-фитинга. Пресс-муфта является наиболее распространенным типом, так как она не требует круговой обтяжки резьбового соединения, что становится очень удобным при заливке пола.

Unibox при своей простой конструкции становится незаменимым прибором в том случае, когда отсутствует распределительная гребенка

Важно изучить инструкцию перед покупкой, чтобы не допустить никаких ошибок, тогда устройство прослужит максимально долго, выполняя свои непосредственные функции

Выбираем надежный терморегулятор для водяного пола

Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.

Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.

Виды и их отличия

Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

Схема электро механического вида

По виду автоматики эти приборы могут быть:

• Механическими
• Дистанционными (различные пульты управления, в том числе сенсорные)
• Электронными
• Электронными — программируемыми

По функциональности термостаты делятся на:

• Т. с индикатором температуры воздуха
• Т. с индикатором температуры водяного пола
• Т. с обоими датчиками

Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.

Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.

Подробно о работе прибора

Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.

Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.

Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.

Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.

Полезные советы

Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.

Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.

Кроме того, покупая термостат, важно запомнить следующее:

• Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
• Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С

• Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
• Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;

Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.

Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.

Заключение

Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола

Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом. Пусть в Вашем доме всегда будет тепло!

Пусть в Вашем доме всегда будет тепло!

Пусть в Вашем доме всегда будет тепло!

Преимущества

Коллекторный шкаф для отопления обладает следующими особенностями:

• применение распределительной накладной конструкции позволяет заметно уменьшить число труб, требуемых для подсоединения теплого пола; их не нужно протягивать от нагревателя, ведь коллектор возможно поместить в той же комнате;
• кроме установки коллектора, этот шкаф может служить и для водоснабжения, в нем размещается средство учета воды;
• механизм шкафа доставляет максимально удобный доступ к направляющей системе для произведения ремонтных работ и модернизации;
• и самое главное – безопасность, дверь под ключ сможет оградить сооружение от детей, а они в свою очередь, не получат ожог.

Помимо этого, аккуратно покрашенная дверца смотрится намного красивее, чем установленная на стене связка труб, вентилей.

Плюсы и минусы использования

Конструкция unibox простая, имеет маленький размер но, несмотря на это, обладает массой технических плюсов:

• удобство в регулировке;
• отличное дизайнерское решение;
• возможность подсоединять к трубам любого вида;
• наличие защитного короба — выполняет функцию изоляции;
• для его работы не требуется дополнительной энергии;
• легкий монтаж;
• наличие воздухоотводчика;
• способен создать комфорт в доме.

Особенности эксплуатации

Принцип эксплуатации всех моделей унибокса общий:

1. Один контур не больше 100 метров;
2. Рекомендованный диаметр трубопровода 16 мм;
3. Градус входной температуры — максимально 70;
4. Установка прибора на выходе.

Важно правильно рассчитать давление, оно должно быть в приделах 10 бар, не более, допустимый перепад давления 1 бар

Аналоги

К аналогам Oventrop Unibox можно отнести термоголовки обратного потока от фирм Herz и Heimeier, которые имеют аббревиатуру RTL, и:

• Valtec – VT. ICBOX-1.0, 2.0 и 5.0.
• Meibes – RTL-I (термостат внутренний); RTL-A (термостат внешний); RTL-BOX TH; RTL SI; RTL ER-TH; ER-RTL.
• Danfoss клапан: FHV-R и FHV-A.

RTL клапан для управления контуром теплого пола.

Для регулировки температурного показателя возвратного теплоносителя подходит термостат FJVR или термостатическое устройство FTC, имеющее датчик выносного типа.

Монтаж

Подключение к тёплому полу монтажной коробки унибокса выглядят следующим образом:

1. Начинать нужно с выбора места для устройства и разметки стен. Unibox должен располагаться от пола на расстоянии не менее 20 см. Лучше, если он будет находиться на уровне других выключателей, вдали от источников тепла и сквозняков. На прибор так же, не должны попадать прямые солнечные лучи.

1. Далее, следует проделать штробы для подведения труб и углубление для размещения устройства. Углубление в стене для устройства нужно делать на 2 — 3 см больше, чем сама коробка, это позволит фиксировать её с помощью алебастра.

1. Затем, необходимо установить монтажную коробку в подготовленную нишу. При фиксации прибора, он размещается горизонтально, это легко проверить при помощи строительного уровня. Открытая боковая сторона, к которой будут подсоединяться трубы, должна быть направлена вниз. Стандартная глубина установки коробки — расстояние 1 — 2 см от края стены до прибора. Допустим больший промежуток, так как имеются длинные направляющие, позволяющие лицевой стенке закрывать пространство до 6 см. Крышка прибора должна идти вровень со стенкой.

1. После установки унибокса можно начинать монтаж трубопровода, и последующее его подсоединение. Отдача тепла трубами происходит во все стороны, даже вниз. Поэтому, чтобы избежать потерь тепла, следует уложить на основание теплоизолятор, и только потом трубы.

Есть две схемы для подключения тёплого пола к унибоксу: с помощью пресс-муфты и пресс-фитинга. При заливке труб бетонной стяжкой, рекомендовано выбирать пресс-муфты — они не нуждаются в дополнительной протяжке резьбового соединения.

1. Завершающий этап — заливка стяжки и заделывание штроб на стене. Только после высыхания бетона, через 21 день, можно укладывать напольное покрытие, и включать систему.

Как видите, унибокс является простым устройством, но при отсутствии распределительной гребёнки в системе тёплого водяного пола, он играет большую роль в эффективности его работы. Поэтому, перед покупкой распределительного набора, ознакомьтесь с инструкцией по монтажу и его функциями, и тогда прибор прослужит вам не один год.

Регулирование системы теплого пола с помощью «Unibox»

Панельное отопление с каждым годом находит все большее применение в жилых и общественных зданиях. Это можно объяснить множеством причин, например, высоким комфортом, широкими возможностями для дизайнерских идей в помещениях и др.

Для регулирования систем теплого пола применяются различные технические решения. Как правило, все они предусматривают ограничение температуры подачи теплоносителя в систему теплого пола максимум до 55 °С.. Для этого организуются смесительные узлы, в составе которых имеется циркуляционный насос, трехходовой вентиль, терморегулятор и т. д. Все это оправдано при достаточно больших площадях теплого пола со множеством контуров, с применением распределительных гребенок.

А что делать, когда нам надо обеспечить работу одного-двух небольших контуров? Самые простые устройства для этой цели – монтажные наборы «Unibox». Рекомендованная область применения для всех моделей «Unibox» – контур теплого пола площадью до 20 м2. При использовании трубы 16 х 2,0 рекомендуемая длина трубы в контуре не должна превышать 100 м.

Всего Oventrop предлагает 18 моделей «Unibox». Объединяет все эти устройства наличие монтажной коробки (в которой монтируется арматура), воздухоотводчика с возможностью промывки контура, декоративной крышки.

Несмотря на то, что «Unibox» известны на рынке уже давно и пользуются заслуженной популярностью, не всегда потребители знают о многообразных возможностях их применения

В этой статье мы хотим обратить внимание на некоторые схемные решения с использованием «Unibox»

Если общая площадь теплого пола в помещении превышает 20 м2, есть возможность организовать два кон-тура, регулируемые одним прибором «Unibox». Главное требование в этом случае – длина труб в каждом контуре должна быть одинаковой. Оба трубопровода подключаются к « Unibox» с помощью тройника. При диаметре прямых трубопроводов 16 х 2,0 общая обратная линия на выходе из «Unibox» выполняется из трубы 20 х 2,5.

Всем известно традиционное применение «Унибокс» в двухтрубных системах отопления. Однако есть возможность использовать эти устройства и в однотрубной системе. Байпасный вентиль, например, «Combi LR», должен быть отрегулирован таким образом, чтобы через контур напольного отопления проходило достаточное количество теплоносителя. Присоединительный узел с байпасом Multiflex (CE) должен быть отрегулирован таким образом, чтобы при открытом вентиле радиатора через контур напольного отопления проходило достаточное количество теплоносителя, а при закрытом узле « Unibox» на вентильной вставке отопительного прибора не возникало шумов.

Если по каким-либо причинам нет возможности у становить монтажную коробку «Unibox» в помещении с контуром теплого пола (например, в ванной комнате стены покрыт ы плиткой и нельзя делать ниши для « Unibox»), то можно использовать «Unibox vario». В этой модели температура в помещении поддерживается по сигналу от термостата с дистанционной настройкой «Uni LH » или от комнатного термостата. Сама монтажная коробка в этом случае может располагаться за пределами помещения с теплым полом, например, в коридоре. Все модели «Unibox» располагаются в конце контура. Исключение составляет «Unibox E BV», который может устанавливаться и в начале контура. Основным техническим

достоинством монтажного набора «Unibox E BV» является повышение качества регулирования теплого пола за счет разделения потока теплоносителя на две части: через настраиваемый байпас (постоянная нагрузка) и для термостатического регулирования. Благодаря постоянному расходу воды через настраиваемый байпас уменьшаются температурные колебания поверхности пола, сокращается время реакции на изменение температуры в помещении. Кроме того, в случае использования пары «Unibox E BV» и « Unibox RL A» есть возможность смонтировать систему без распределительной гребенки. С помощью «Unibox RLA» производится гидравлическая увязка контуров между собой и отключение контуров.

Рамки данной статьи не позволяют рассказать подробно обо всех особенностях и разнообразном применении серии «Unibox», поэтому приглашаем специалистов проектных и монтажных организаций посетить наши семинары, которые регулярно проводятся в офисе представительства Oventrop.

Монтаж системы управления подогревом полов

Система управления нагревом монтируется одновременно с трубопроводами и запорной арматурой. Связано это, в основном, с необходимостью установки датчика температуры в бетонную стяжку вместе с трубами.

Если терморегулятор работает только с датчиком температуры в полу, установить его можно в любом удобном месте, например, у входа в помещение рядом с выключателем освещения. Если же он при помощи встроенного датчика измеряет и температуру в помещении, то к месту его установки предъявляются дополнительные требования:

• рядом не должно быть локальных источников высокой или низкой температуры;
• на регулятор теплого пола не должен падать свет от солнца;
• при проветривании помещения мимо него не должен проходить поток воздуха;
• он не должен оказаться в зоне действия систем вентиляции или кондиционера;
• терморегулятор устанавливается на высоте от пола более 120 – 150 см.

Инструкция по установке и монтажу для конкретной модели даст более полную информацию о том, в каком месте и каким образом установить термодатчик для теплого пола. В любом случае ее стоит подробно изучить, чтобы избежать ненужных ошибок.

Читайте подробнее в статье: Как подключить теплый пол к терморегулятору.

Почти все терморегуляторы устанавливаются в нишу в стене. Это означает, что провода к датчику и кабели к системе электропитания и к сервоприводам тоже придется укладывать в углубления в стенах – штробы. Этот процесс неплохо совмещается с монтажом скрытой электропроводки помещения.

Поэтому для выполнения монтажных работ по обустройству водяного теплого пола своими руками вам потребуются навыки как сантехника, так и электрика. Если какие-то из них отсутствуют, лучше обратиться за помощью к специалистам.

Но, даже если всю эту работу будут выполнять специально обученные люди, сведения, полученные при прочтении этой статьи, помогут вас четко сформировать свои требования.

Преимущества и недостатки

Состав пирога теплого пола, уложенного на песок. Рекомендации монтажа и его варианты Такой обогрев имеет ряд неоспоримых преимуществ, среди которых на первом месте стоит дешевая эксплуатация. Теплый пол обогревает всю комнату по сравнению с навесными электрическими батареями, при эксплуатации которых нагретый воздух поднимается, а пол, по сути, остается холодным.

Подобный отопительный прибор не нарушает баланс влажности воздуха в помещении, что является также неоспоримым плюсом.

Теплый пол не обладает какими-то критическими недостатками, но некоторые нюансы стоит все-таки учесть. Трудоемкость монтажа предъявляет серьезные требования к подготовке площади. Серьезным неудобством может послужить протечка трубопровода во время эксплуатации, ведь в случае ремонта придется вскрывать напольное покрытие. Такой пол нельзя установить в труднодоступных местах (на лестнице или в небольших помещениях), что требует дополнительного отопительного оборудования.

Устройство

Unibox представляет собой монтажную коробку с комплектующими элементами внутри. Размер её зависит от модели, от 135 до 190 мм. А вот ширина 145 мм, и глубина — 57 мм одинакова у всех приборов.

В комплект Oventrop Unibox для теплых полов входит:

• латунный корпус — внутри вмонтирован двухходовой кран с терморегулятором, предназначенный для настройки температурного уровня;
• кран «Маевского» — имеющий воздухоотводчик, крышку и резьбу для подключения цанговых фитингов.

Лицевая сторона монтажной коробки оснащена температурным регулятором.

В ассортименте Овентроп 18 моделей унибоксов для теплого пола. Наиболее распространённый монтажный блок — Unibox RTL-К. Устройство рекомендовано для регулировки обогрева помещений маленького размера, когда нет потребности использовать полноценную смесительно-распределительную группу. Подключение к тёплому полу осуществляется под конусом — размер ¾.

Есть несколько модификаций данного монтажного устройства:

1. Без термостата К — у этой модели нет возможности контролировать комнатный климат по воздуху. Здесь необходима установка запорного или регулировочного вентиля.
2. Без термостата RTL — невозможно контролировать климат по теплоносителю. Так же, требуется установить регулировочный или запорный кран.

Электронные терморегуляторы

Существует незначительный числовой дисплей и ряд клавиш. На дисплее отображаются текущие характеристики системы, либо выставляемые. Клавиши (зачастую со стрелками «вверх» и «вниз») предназначаются с целью изменения температуры. Программируемые регуляторы температуры дают возможность сохранять стабильную температуру пола, можно автоматически менять ее в конктерные дни недели, либо время суток.

Имеются модификации, которые наравне со стационарным блоком управления на стене имеют портативный пульт управления. Определенные модели дают возможность распоряжаться работой посредством персонального компьютера, либо планшета, что довольно удобно. Данные приборы могут осуществлять контроль нагреванием пола.

Лучшие производители

Страна изготовитель Австрия. Клапан RTL 1920123, регулятор теплого пола. Средняя цена 4800 — 5100 руб.

2

Fado

Компания Fado, страна производителя Италия. Модель регулировочного клапана ограничения температуры теплоносителя – Fado KLR01. Устройство позволяет создавать контуры теплого пола без гребенки. В комплект входит:

• регулировочный клапан;
• термоголовка для регулировки температуры воды;
• монтажный бокс;
• крышка;
• крепежные элементы.

Технические характеристики:

• диапазон регулировки температур 20-60С;
• расстояния между патрубками – 60мм;
• рабочее давление – 10 бар;
• пропускная способность клапана с коэффициентом = 1.06 м3/ час.

Производитель дает гарантию на 5 лет.

Средняя цена варьируется 3000-7000 руб.

Schlosser Kombi с термоголовкой Brilliant

Польская компания выпускает качественные ограничители под брендом Schlosser. Примером служит комплект Schlosser Kombi RTL с термоголовкой Brilliant Белый, с клапаном РТЛ – G3/4.

Устройство одновременно регулирует температуру в комнате и нагревание теплоносителя для теплого пола S=20м2. Обеспечивает контур длиной 100 м, трубы должны быть диаметром 12 мм. Рассчитано на обогрев напольного покрытия до +50С.

Средняя цена на подобные изделия 14000 руб.

Honeywell

Бренд Honeywell принадлежит крупной немецкой компании. Своими изделиями производитель обеспечивает комфорт в домах. Регулятор напольного отопления Honeywell RTL-UNIBOX.

предназначен ограничивать температурный режим в обратке

Oventrop

Бренд производителя – Oventrop, страна изготовитель – Германия. Компания выпускает качественную продукцию для обустройства теплых полов. В частности терморегулятор Unibox RTL. Ограничитель предназначен регулировать температуру обратного потока.

Средняя цена изделия 10000-11000 рублей.

Заключение

Для того, чтобы получить от термоголовок удовольствие и экономию, к ним нужно привыкнуть, сжиться с ними, буквально с каждой по отдельности. В процессе этого привыкания нужно быть терпеливым, настойчивым и никогда не сдаваться (точно как в семейной жизни). Только после этого вы сможете подружиться со своими головками и хорошо экономить с их помощью.

Я подтверждаю! Головки работают! Так, например, холодный радиатор раскаляется, если над ним открыть окно. И напротив, если на улице февраль и солнце, то радиаторы в солнечной комнате выключаются в ноль. Вот она реальная альтернативная энергетика!

С другой стороны, если ночью дует сильный ветер, то в комнате становится прохладно. Такое ощущение, что мои даже очень хорошие головки не могут открыться на 100%! Приходится в эти дни приоткрывать головки на четверть или даже на пол-деления. Но согласитесь! Если бы головки работали идеально, не нужно было бы изобретать компьютеры «Умный дом» и котлы с компьютерным управлением!

Видео

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:
