На какую глубину закапывать канализационную трубу

Диаметр наружной канализации

Внешняя магистраль предназначена для соединения септика с отводом стояка внутри частного дома. Диаметр наружной канализации определяется расположением грунтовых вод, ландшафтом территории, присутствием дополнительных магистралей на приусадебной территории. 110-миллиметровый трубопровод достаточен для оборудования самотечной магистрали для одного строения при типовом уклоне в 3 градуса, тогда как в садовых товариществах могут использоваться трубопроводы с диаметром до 15 сантиметров — в этом случае уклон принимается равным 2 градусам.

Обслуживание ЛОС выполняется посредством колодцев диаметром от 30 до 150 см, размещаемых в наиболее значимых участках трубопровода. Частные застройщики оборудуют следующие типы сооружений:

• составной колодец из гофрированной трубы диаметром 30-60 см и лотка, не нуждающийся в сервисе;
• составной колодец диаметром 150 см из шахты, горловины и лотка с необходимостью обслуживания.

Мощность, вырабатываемая вакуумными компрессорами и нагнетательными насосами, позволяет эффективно перемещать сточные воды по канализации, что дает возможность оборудовать напорный и вакуумный трубопровод с сечением вплоть до 5 см. 110-миллиметровые гофрированные трубы используются для формирования линии ливневой канализации, перфорированные применяются в дренажной. Она оборудуется колодцами, не требующими обслуживания — такие конструкции предназначены для удаления загрязнений из канализации напрямую с поверхности земли. Процедура выполняется с помощью шланга, посредством которого проводится очистка засоров трубопровода струей воды под повышенным давлением.

Диаметр канализационной трубы

При монтаже гофрированных труб применяются отдельные разновидности фитингов, включая гладкие. Прокладку одной линии канализации рекомендуется выполнять трубами и фитингами из идентичного материала, что повысит долговечность конструкции и эффективность работы ЛОС.

Глубина закладки трубы возле дома

При устройстве канализационной системы следует знать, что глубина закладки трубопровода может изменяться в разных местах

Важно, чтобы она не была меньше глубины промерзания почвы

Исключение можно сделать в том месте, где канализационная труба выходит из дома. По общепринятым технологическим нормам, труба возле дома должна закапываться на 30 см выше глубины промерзания грунта в том регионе, в котором ведётся строительство. Но при этом глубина прокладки не должна быть менее 70 см. Многие строители смотрят на общие нормы и закладывают трубопровод на 50 см вглубь, что не приводит к непоправимым последствиям. Сделать такое нарушение можно в том случае, если над трубой не будет проложена дорога или тротуар.

Полезные советы

Глубина укладки канализации — важный, но не единственный вопрос, на которой нужно ответить для грамотного монтажа септика. Очистное сооружение должно обустраиваться в соответствии со СНиПом и удовлетворять некоторые требования. Среди них:

• нельзя располагать септик в низине, рядом с колодцем или водоемом;
• не стоит обустраивать утилизатор в местах, где залегание грунтовых вод имеет углубление менее 150 см — они могут заливать ЛОС;
• если почва промерзает больше чем на 140 см, без утепления канализации никак не обойтись;
• обустраивать септик лучше в грунте, где имеется минимум глины.

Нужно отметить, что в случае, когда углубленность укладки канализации и размещения септика ниже, чем пролегают грунтовые воды, утилизатор необходимо загерметизировать. Это очень важный момент, которым нельзя пренебрегать. В противном случае может случиться ситуация, при которой септиком станет пользоваться невозможно, и придется все переделать.

Есть еще один неочевидный нюанс — нельзя высаживать рядом с утилизатором высокорослые деревья. Их корневая система уходит глубоко в землю и имеет большое разветвление. Со временем корни растений могут повредить септик, нарушив его целостность.

Почему важно точно определить глубину пролегания канализации

Серьезным испытанием для трубопровода является холодный сезон, особенно осенний и весенний периоды, когда температура может падать ниже нуля, а снега, служащего естественной теплоизоляцией, мало или нет совсем. В таких условиях сточные воды могут замерзнуть в трубах, образовав ледяные пробки. Канализация при этом потеряет работоспособность, воду после использования в бытовых целях придется выносить вручную, а пользоваться санузлом станет вовсе невозможно.

Чтобы избежать подобных неприятностей, внешнюю часть ассенизационной сети прокладывают с учетом особенностей климата: чем холоднее регион, тем глубже укладывают трубы.

Глубину промерзания грунта можно узнать в метеослужбе, к полученному числу прибавляют диаметр трубы и 15-20 см на амортизирующий слой.

Вторая опасность, грозящая трубопроводу – внешняя механическая нагрузка. Если глубина траншеи меньше 0,5 метра, то с учетом амортизирующей подушки 15-20 см над трубой окажется слой почвы не более 10 см. Если канал проходит под дорожкой для пешеходов или участком, по которому передвигается автомобиль или сельскохозяйственная техника, тонкий слой почвы не защитит трубы. В результате оказываемого сверху давления участок трубопровода может деформироваться, разгерметизироваться и в результате выйти из строя или дать течь.

Слишком глубоко укладывать ассенизационную систему тоже нельзя, так как в этом случае излишнюю нагрузку на трубы будет оказывать уже сам грунт. Избыточное давление слоя почвы может привести к тому, что в трубопроводе образуются трещины. Ремонт же слишком глубоко заложенных труб потребует значительных финансовых и трудозатрат.

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом

Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

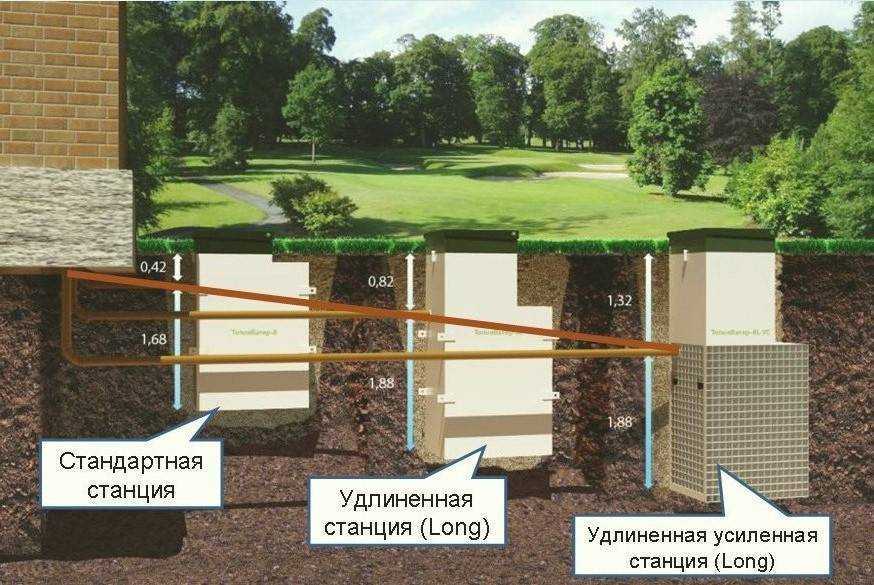

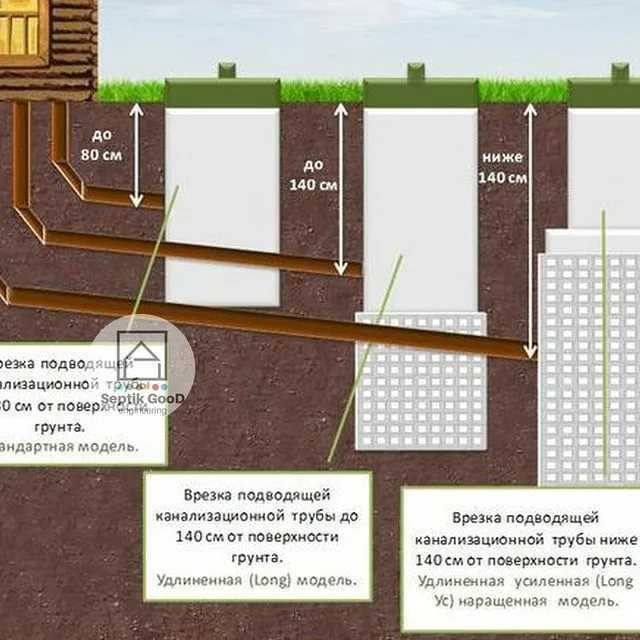

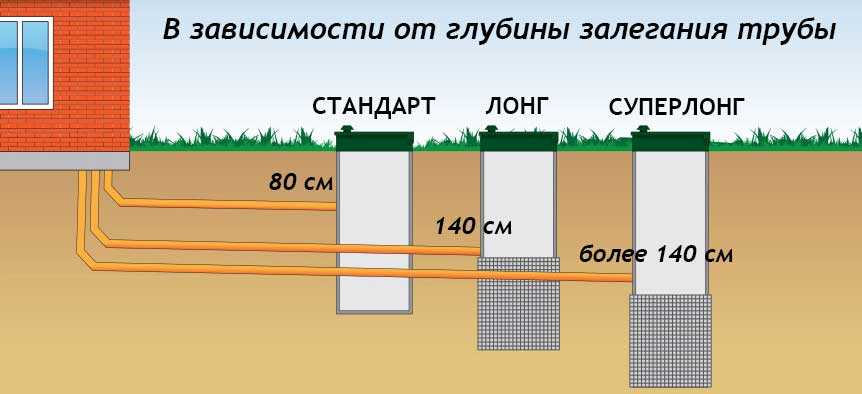

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома

Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы. К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

О прокладке водопроводных труб

Сооружение канализационных систем подразумевает наличие водопровода, к сооружению которого предъявляются особые требования, как по качеству подаваемой воды, так и по выполнению многочисленных правил его укладки, регулируемые СНиП 2.04.02-84* в части «Водоводы, водопроводные сети и сооружения на них». Закладка водопровода происходит после выполнения работ по проектированию всех коммуникаций, прилегающих к зданию и сооружениям. Проектом предусматривается, в том числе, глубина закладки водопроводных труб. На какую глубину закапывать трубу водопровода зависит от слоя промерзания.

Хотя функционирование канализационных систем происходит в менее сложных условиях, нежели водопровода, работающего под высоким давлением, глубина заложения водопровода (СНиП 2.04.02-84*) должна превышать глубину промерзания на 0,5 м и более, считая от верхнего уровня трубы. В соответствии с многочисленными исследованиями климатических условий в разных регионах Российской Федерации, средняя глубина промерзания грунта, от которой зависит глубина прокладки водопровода, составляет:

• в южных областях: 0,5-1 м;
• в средней полосе: 1,2-2,0 м;
• на севере России: 2,0-3.5 м.

Делая соответствующие расчеты при строительстве систем водоснабжения и водоотведения, следует помнить, что максимальная глубина промерзания грунта в отдельных районах может существенно колебаться.

В первую очередь нужно учитывать глубину промерзания почвы

Исходя из сказанного, в случае обустройства водопровода предстоит закапывать трубу водопровода на глубину, превышающую указанные уровни на 0,5 метра от верхнего уровня линии трубопровода.

Уровень промерзания почвы в регионе

Уровень промерзания – максимальная глубина, на которой в холодные периоды года, наблюдается кристаллизация влаги в грунте.

Естественно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Таким образом, при проектировании канализационной системы, учитывать глубину промерзания, приходится, в первую очередь.

Зависит это значение от множества природных факторов:

• средней и минимальной температуры в регионе;
• продолжительности периода с минимальной температурой воздуха;
• влажности воздуха;
• характера грунтов;
• уровня грунтовых вод (как знать, на какой глубине залегают, написано здесь) и т.д.

  Рассматривать все эти показатели самостоятельно от владельца участка, на котором ведется строительство, или проектировщика системы канализации не требуется.

Найти необходимые величины можно в действующей редакции СНиП 2.01.01.82 «Строительная климатология и геофизика».

Приведенные там карты содержат информацию о глубине промерзания почвы для регионов страны.

Однако, принять уровень промерзания в качестве оптимальной глубины залегания трубы – неверное решение.

В том же нормативном документе говориться о том, что особенности канализационных сетей позволяют вести прокладку и выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, при попадании в систему, имеют, относительно высокую (комнатную, до +18 градусов) температуру;
• септик или канализационный коллектор могут рассматриваться как дополнительный источник тепла для трубопровода;
• в системах канализации, в отличие от водопроводов, нет постоянного заполнения труб водой, следовательно, опасность замерзания содержимого для них значительно меньше.

 В нормативах устанавливается допустимое уменьшение глубины залегания трубопроводов канализации. Основным критерием для ее определения принят диаметр канализационных труб (про гофрированные для наружной канализации прочитайте здесь).

Рекомендуемые значения составляют:

• для труб диаметром до 0,5м – 30 см;
• для остальных труб – 50см.

 Возможно, отклонение глубины закладки от уровня промерзания грунта и в сторону увеличения.

В случае, если в регионе в зимнее время возможны кратковременные периоды с критическим снижением температуры рекомендуется увеличивать расчетную глубину на 30%.

Замечание! Действующая редакция СНиП 2.04.03-85 «Канализация Наружные сети и сооружения» говорит о том, что при определении глубины заложения, необходимо, учитывать опыт эксплуатации канализационных сетей в регионе.

Т.е. в зависимости от специфических условий местности, параметр может отличаться от указанной глубины промерзания, как в большую, так и в меньшую сторону.

Приведенные в нормативных документах сведения являются усредненными.

Если же внимательно рассматривать картографические материалы, то становится понятно, что ни о какой специфике и учете местных условий речь не идет.

Более точные сведения по вопросу строительной климатологии можно получить в местных отделениях метеорологической службы.

Они располагают точными данными для конкретной местности, собранными по итогам ряда лет наблюдений и обработанными, соответствующим образом.

Использовать при проектировании наружного участка канализационной сети именно их данные – предпочтительнее.

Основные требования к трубам для водопровода в земле

Для обустройства надежного и эффективного трубопровода, все элементы конструкции должны иметь гладкую поверхность, без трещин, сколов и шероховатостей. Так же водопроводная труба для прокладки в земле, вне зависимости от материала, должна соответствовать следующих критериям:

• нормативный срок эксплуатации при допустимых нагрузках должен составлять 50 и более лет. Материал должен быть устойчив к химическому воздействию, коррозии и появлению ржавчины;
• вся продукция должна изготавливаться с соблюдением технических норм и ГОСТ стандартов. Чтобы выдерживать перепады температуры, давления и прочие внешние воздействия;
• в зависимости от типа водопровода, материал должен обладать свойствами, характерными транспортируемой жидкости;

Например для подачи холодной воды, система не должна промерзать при отрицательных температурах в зимний период года. А для транспортировки горячей воды, трубы должны иметь дополнительную армировку или быть устойчивыми к высоким температурам. Если вы хотите пропускать по трубам питьевую воду, то нужно подбирать экологически чистые материалы. Чтоб избежать попадания инородных предметов или нехарактерного запаха в систему.

Виды резервуаров, их положительные и отрицательные стороны

Последней частью системы является резервуар, в котором происходит очистка. При отсутствии центрального коллектора, через который отводятся стоки, используются автономные установки.

Выгребная яма

Пожалуй, это самый дешевый вариант. Выкопать яму в нужном месте несложно. Однако он не всегда справляется с большими объемами сточных вод. Грязь может быть источником неприятного запаха грунтовых вод.

Септик

Такую конструкцию можно сделать из кирпича и залить бетоном. Также могут быть установлены стандартные железобетонные кольца. Если септик сделан хорошо, его можно использовать долгие годы, так как он очень прочный. Недостатком такой конструкции можно назвать длительный монтаж и большие финансовые вложения.

Автономная установка, промышленного типа

Конечно, такая конструкция всегда намного дороже, но все затраты полностью окупаются за счет скорости возведения и очень высокого качества. Такие установки будут работать долгое время практически без поломок.

Система биологической очистки

О такой системе смело можно сказать «самая дорогая». Для его работы необходимо обеспечить постоянное электроснабжение. Однако при этом обладает высокими характеристиками и отличается качественной очисткой.

Внешняя линия

Для установки канализации индивидуального дома необходимо чертеж схемы выполнять с учетом окружающего ландшафта. Профессионалы рекомендуют септик располагать как можно ниже, а трубы должны иметь небольшой уклон.

Чтобы определить, какую именно очистную систему нужно взять за основу, на какую глубину будут залегать трубы, необходимо обратить внимание на следующие факторы:

• Грунтовые воды;
• Вид грунта;
• Глубина промерзания.

Строительство наружной канализации обычно начинается с прокладки трубопровода от фундамента. Стоки должны отводиться по направлению к сделанной выгребной яме. Любой поворот трубы должен оборудоваться специальной ревизией, в виде переходника, снабженного крышкой. Через нее можно будет легко устранить заcор.

На внешней стороне монтируют ревизионный колодец, устанавливают вентиляционный зонт.

Выход вентиляционных труб осуществляется через стояк с установленной фановой трубой. Так как в ней всегда будет очень сильный неприятный запах, такая труба должна устанавливаться как можно дальше от окон или рядом с дымарем.

Запрещается фановую трубу объединять с обыкновенной вентиляционной шахтой. Зонт можно заменить особым вакуумным клапаном, устанавливаемым вверху стояка. Помните, что к обратному клапану он не имеет никакого отношения.

Ливневая канализация из серых труб

При строительстве дома нельзя забывать и о ливневой канализации, необходимой для отвода дождевых и грунтовых вод и исключения подтапливания здания и сооружений, находящихся на участке. Глубина заложения ливневой канализации принимается в соответствии со статистическими данными и специальными расчетами. Для упрощения задачи профессионалы советуют зарывать водосточную трубу на глубине:

• 0,3 м – при диаметре трубы до 500 мм;
• 0,7 м и более – при диаметре трубы более 500 мм.

https://youtube.com/watch?v=cQZDiz54c8c

ПОСМОТРЕТЬ ВИДЕО

Для слива ливневых стоков понадобится также колодец или резервуар для сбора воды и последующего использования ее в хозяйственных целях.

Следует обеспечить также:

• максимально возможное уменьшение объемов земляных работ;
• безопасность эксплуатации системы, исключив возможность внешних повреждений и замерзание трубопроводов.

На какую глубину закапывать водопровод и канализацию необходимо решить с учетом всех требований к коммуникации.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

https://youtube.com/watch?v=z3dcn9AEcrc

Специальное оборудование и методы работы с ним

Георадиолокаторы – особое оснащение, применяемое для поиска подземных коммуникаций. Трубу можно найти при помощи:

• радаров;
• радиолокаторов;
• кабельных локаторов;
• трассо-искателей;
• трассировщиков;
• станций-трассировки;
• ленто и маркер-искателей.

Выбор зависит от того, что именно разыскивается, а также от материалов, из которого изготовлен искомый объект.

Трассировка трубы

Современное оснащение разнится от мобильных портативных устройств до специальных дорогостоящих станций. В последнем случае информация передается в любую точку планеты через спутник. Принцип действия заключен в сканировании грунта на момент наличия индукционных полей, окружающих электрокабель. Индукционный способ предполагает использование гетеродинного приёмника.

Также различают следующие технологии:

• контактная;
• активная безконтактная;
• пассивная.

Если разыскивается металл, то к трубопроводу подключается генератор. Но если объект изготовлен из пластика, применяется иной способ.

Поиск водопроводных пластиковых труб

Поиск труб с помощью зонда В данном случае трубопровод не проводит электричество. Чтобы определить, где он проходит по участку, внутрь погружают железный трос с поплавком или зондом. Тросик подключат к генератору, вырабатывающему электричество. Дальнейшие действия заключаются в том, что нужно поймать и зафиксировать устойчивый сигнал.

Бюджетный вариант с применением рамки

Несмотря на то, что данный способ не требует вложений, и кажется простым, выполнять действия должен специалист. Все дело в том, что научного объяснения и описания технологических особенностей нет, и приходится рассчитывать на собственную интуицию.

Суть заключена в том, что две проволоки, согнутые буквой Г скрещиваются, если их расположить над трубопроводом.

При этом важно, чтобы рамки не были зажаты в кулаке. Процедуру повторяют 5-6 раз. Это необходимо, чтобы дополнительно убедиться

Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся

Это необходимо, чтобы дополнительно убедиться. Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся.

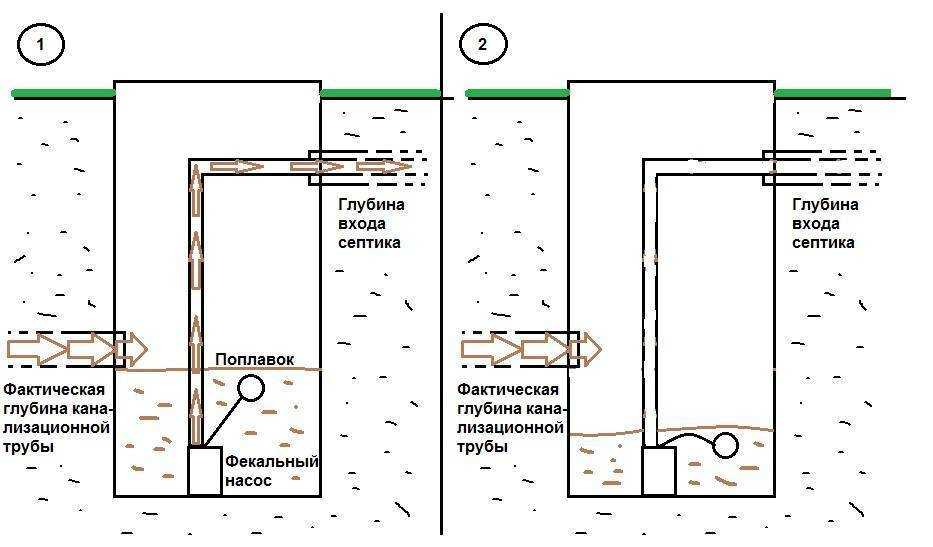

Нужно ли прокладывать канализационные трубы ниже уровня промерзания?

Многие неспециалисты ошибочно полагают, что глубина прокладки трубопровода для местной канализации должна превышать глубину промерзания. На самом деле это далеко не всегда возможно.

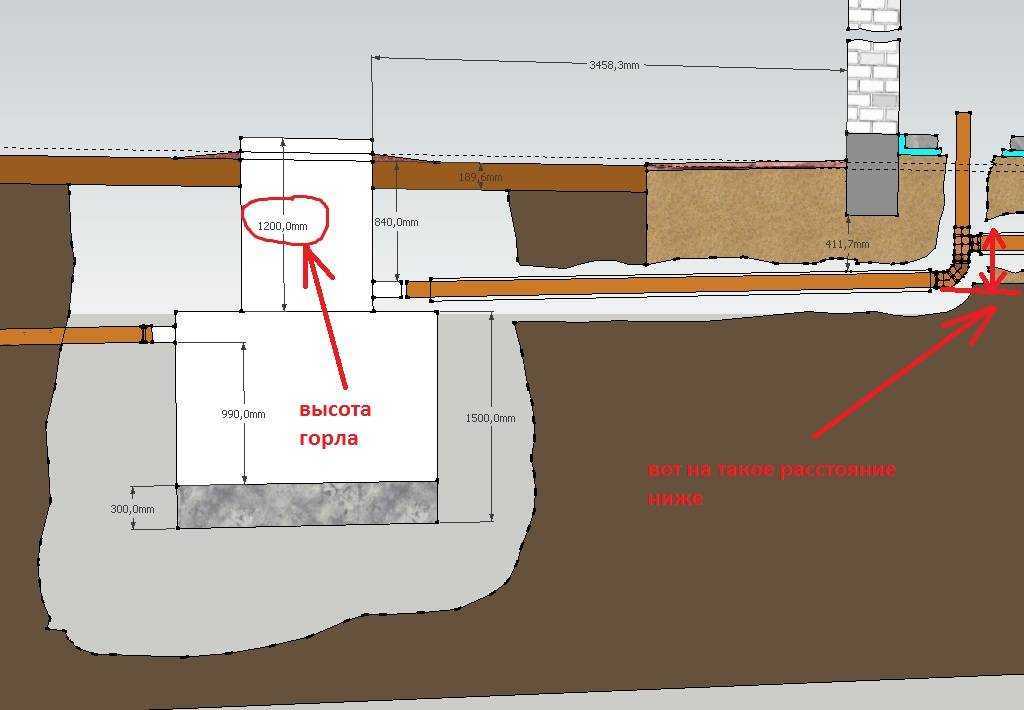

Чтобы было понятно, рассмотрим конкретный пример. Принято считать, что в средней полосе почва промерзает на глубину 1,6 метра. Расстояние от дома до первой камеры септика составляет 15 метров, следовательно, если использована труба диаметром 100 мм,  уклон канализационной трубы составит 30 см.

Таким образом, точка входа в септик по нашим расчетам будет располагаться на глубине 1.9 метра(1.6+0,3=1,9). А если еще в стороне расположения очистного сооружения имеется повышение рельефа, то нужно будет учитывать и разницу высот.

Таки образом, если планировалось устроить септик стандартной глубины 2,7 метра(из трех бетонных колец по 0,9 м), то при столь низко расположенной точке входа его полезная глубина составит всего 0,8 метра(2,7-1,9=0,8), что, конечно, является недостаточным.

То есть, чтобы достичь запланированного полезного объема, придется рыть котлован уже под пять стандартных колец. А это уже довольно значительные дополнительные затраты на материалы и копку котлована. К тому же, решая строить столь глубокий септик, нужно учитывать и такое обстоятельство, как уровень грунтовых вод.

Коротко о главном

При укладке в частном доме канализации очень важно учесть её глубину. Если заложить трубы слишком высоко, то в холодное время года они просто промёрзнут

В них просто образуются препятствия изо льда, из-за которых работоспособность канализации будет сведена к нулю.

При определении минимальной глубины учитываются такие показатели, как глубина промерзания грунта – наиболее важный из всех параметров – а также в отдельных случаях диаметр труб, материал, из которого они выполнены, и наличие или отсутствие дополнительного обогрева канализации. Чаще всего, оптимальным значением является глубина промерзания, плюс, 0,5 метра.

Максимальную глубину обычно определять не приходится. В тех случаях, когда это всё-таки необходимо, можно посмотреть в рекомендации СНиП. Максимальная глубина колеблется от 4 до 8 метров под землёй.

Оценок 0

Варианты решения вопроса: на какую глубину закапывать трубу водопровода

Если данные о прокладке канализации в данной местности отсутствуют, следует пользоваться специальными расчетами и данными СНиП 2.04.03-85 п.4.8, где регламентируется глубина заложения канализационных труб:

1. Трубопроводы небольшого диаметра (до 500 мм) – на глубину не менее 300 мм от глубины промерзания грунта.
2. Трубопроводы диаметром более 500 мм – не менее 500 мм от глубины промерзания грунта.

Проводить земляные работы при прокладке трубопроводов следует с учетом важных условий, выполнение которых сможет повысить эффективность дальнейшего функционирования канализации и одновременно – оптимизировать капитальные затраты на строительство. Итак, планируется:

• Минимальное количество земляных работ.
• Предохранение трубопроводов от повреждений вследствие возможных нагрузок на поверхности земли.
• Предохранение стоков от замерзания и, как следствие, от закупорки трубопровода.
• Подача стоков в централизованную канализацию из низкорасположенных участков при помощи насосных установок.

При определении, насколько глубоко закапывать трубопровод, учитываются также факторы:

1. Близость подземных грунтовых вод.
2. Состав грунта.
3. Рельеф участка прокладки трубопровода – каждый метр изменения высоты рельефа важен при принятии решения.
4. Возможные технологии ведения земляных работ.
