Монтаж подземного трубопровода водоснабжения

Правила определения глубины прокладки водопровода

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Факторы, определяющие глубину прокладки водопровода

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

• Максимальная температура зимой;
• Тип грунта на местности;
• Температура воды в системе;
• Наличие растительности на поверхности;
• Продолжительность солнечного периода;
• Время подачи воды;
• Количество осадков;
• Глубина залегания подземных вод.

В СНиП 2.04.02-84* содержатся рекомендуемые параметры, полученные с учетом этих факторов. Глубина прокладки водопровода должна не допускать замерзания воды при температуре воздуха ниже 0°С и ее чрезмерного нагревания в жару.

Учет всех факторов при расчете в каждом конкретном случае необходим для обеспечения бесперебойности функционирования системы без ее неоправданно сильного заглубления.

Нормативные показатели глубины заложения водопровода

Существуют достаточно сложные методики расчета этого параметра, но их обобщенные результаты содержатся в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Ценность содержащихся в нем данных состоит в их получении практическим путем.

Минимальная глубина прокладки трубопроводов определяется нормами СНиП 2.04.02-84*, как такая величина, которая дает возможность предохранить конструкцию от деформаций и разрушений под воздействием внешних нагрузок (например, транспорта).

Глубина прокладки труб, считая до низа, должна быть на 500 мм больше расчетной глубины проникания в грунт нулевой температуры. Трубопроводы диаметром до 500 мм должны залегать минимум на 300 мм ниже отметки промерзания грунта, труба размером более 500 мм — глубже на 500 мм и более.

Дополнительные факторы определения глубины прокладки трубопровода

Степень заглубления коммуникаций может быть увеличена в зависимости от следующих моментов:

• Расположение колодца — трубопровод необходимо прокладывать от уровня его дна;
• Точка ввода водопровода в здание — чем ниже запланирован его проход через фундамент, тем более значительной должна быть глубина залегания коммуникаций;
• Кольцевая жесткость труб.

Факторы, способные сократить глубину прокладки водопровода:

• Уровень расположения грунтовых вод — чем выше отметка их залегания, тем меньшей глубины можно вырыть траншею;
• Устройство теплоизоляции труб или системы электрического подогрева кабелем.

Возможные способы теплоизоляции

Рассмотрим, как именно мы можем предотвратить промерзание и повреждение канализационных труб от воздействия низкой температуры.

Выделяют такие способы:

• Проложить трубу на глубину, которая сохранит нужное тепло и не позволит ей промерзнуть;
• Использование специальных теплоизолирующих материалов;
• Использование обогревающего электрического кабеля.

Глубина ниже уровня промерзания

Первый способ не подходит для тех, кто взялся за работу самостоятельно. Преимущество в том, что если вы проложили трубу ниже уровня промерзания почвы, то дополнительные способы утепления вам не потребуются. Но это достаточно трудоемкая работа, требующая специального оборудования, практических знаний и дополнительных финансовых средств.

Материалы для теплоизоляции

1. Вата минеральная. Классический метод утепления, но не подходит для канализационных конструкций, так как не оправдан количеством используемого материала и его цены. Теряет свои утеплительные качества при воздействии на него влаги.
2. Пенополиуретан. Данный вариант имеет высокую эффективность, невысокую стоимость, устойчивость к влаге. Представляет собой цилиндры, которые как «скорлупа» надеваются на утепляемую систему. Отлично подходит для канализации.
3. Пеноизол. Жидкий высокоэффективный теплоизоляционный материал, создающий монолитную, непроницаемую оболочку. В использовании требует навыков специалиста и наличия специального оборудования. Поэтому для самостоятельного строительства не подходит.
4. Вспененный полиэтилен. Высокоэффективный материал, обладающий легкостью в применении и гарантом качества. Представляет собой трубу с разрезом различного диаметра, которая надевается на утепляемую зону и закрепляется в месте разреза.

Обогревающий электрический кабель

Данный способ подразделяется на два варианта: бюджетный и более затратный.

В-первом случае, используется обыкновенный кабель, который прогревает коммуникацию на всем ее протяжении. Минусом является нерациональное потребление электрической энергии.

Во-втором случае, используется автономный кабель. Он также прогревает трубу, но избирательно на тех участках, где происходит снижение температуры. Высокая цена оправдает срок эксплуатации и сбережет расходы.

Для экономичности сочетайте сразу два варианта. Базовым будет обыкновенный кабель, а в менее обогреваемых местах автономный кабель.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Загородный дом, на какую глубину проложить водопровод?

Какие параметры влияют на глубину?

• Температура воздуха зимой,
• Насколько промерзает почва, и в какой период,
• Какая температура будет внутри коммуникации,
• Какие растения будут расти на участке,
• Сколько солнечных дней, каков снежный покров бывает зимой, сколько осадков выпадает летом,
• Какое время вода будет подаваться в водопровод,
• Наличие близких грунтовых вод.

Это только самые важные факторы, которые нужно учитывать при расчете глубины траншеи при прокладке водопровода, есть и другие факторы, которые желательно учесть:

• Углубить водопровод надо на такое расстояние, чтобы даже в холодное время года температура в водопроводе не была ниже нуля,
• В летний зной водопровод не должен сильно перегреваться.

Для бесперебойной и надежной работы системы водоснабжения, нужно найти оптимальный баланс, который может быть достигнут только благодаря точным подсчетам.

Рекомендуем: Монтаж водопроводных труб в частном доме своими руками

Совет: для получения наиболее точного результата в подсчетах глубины прокладки коммуникаций, можно воспользоваться приборами, которые подсчитают точные параметры, что обеспечит хорошую работу системы водоснабжения.

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

https://youtube.com/watch?v=z3dcn9AEcrc

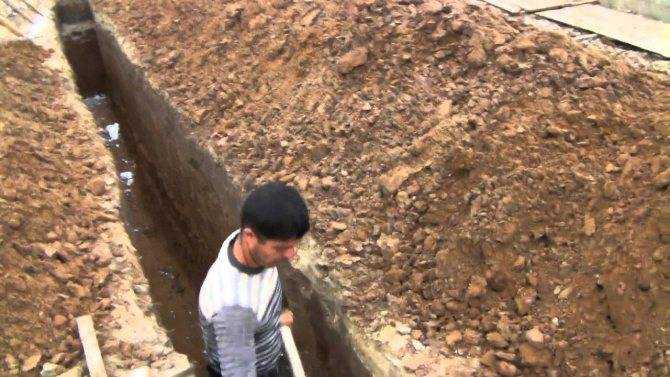

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

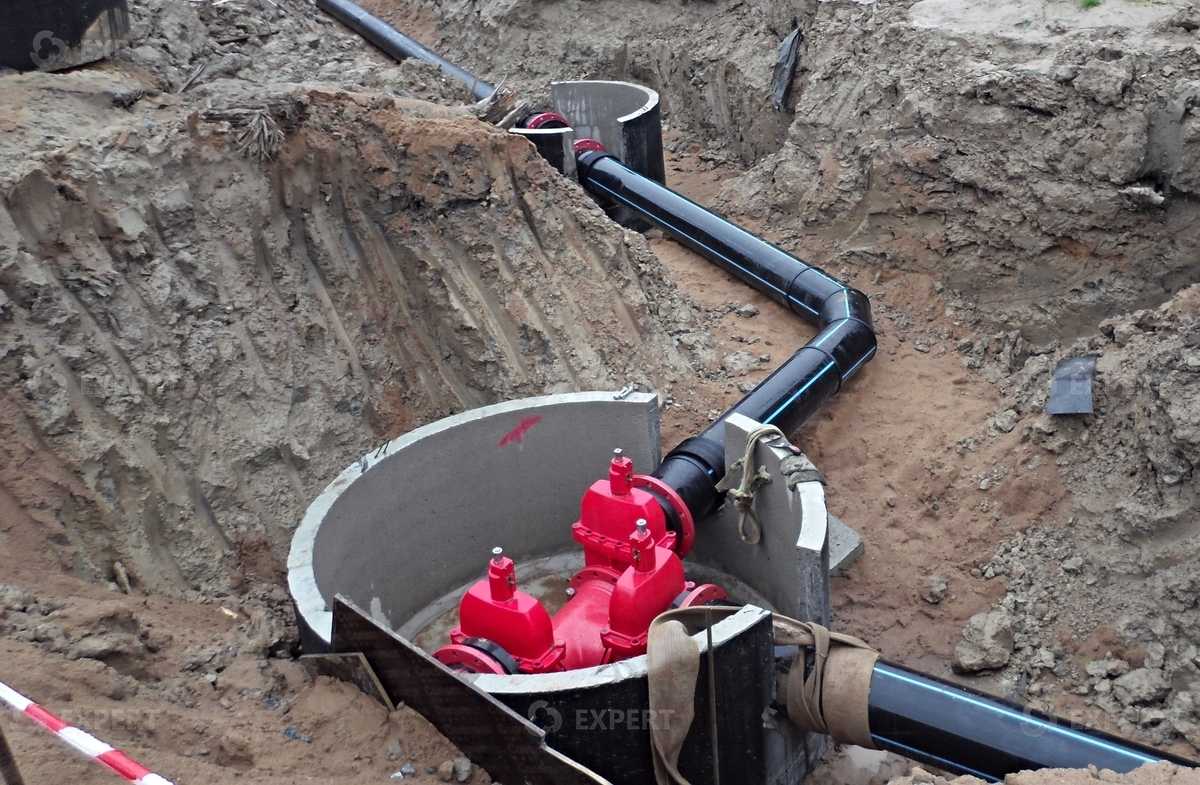

Прокладка водопроводного трубопровода

Актуальные способы

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

• Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
• Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
• Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Рассчитываем глубину заложения водопровода и какие трубы выбрать

Водопроводная труба для прокладки в земле может использоваться из разных материалов

Но при этом свойства самого материала важно принять во внимание. Немаловажную роль играет прочность трубного сортамента. Ведь водопровод в земле обязан переносить давление, которое оказывает на него почва

Ведь водопровод в земле обязан переносить давление, которое оказывает на него почва.

Наиболее высокие нагрузки переносят изделия из чугуна, меди и стали. Но, большая цена данных материалов не позволяет использовать их часто. Так же водопроводная пластиковая сеть в земле может выдержать большую нагрузку грунта. Но, закладка такой магистрали на глубину 8 метров не самым хорошим образом отобразиться на продолжительности ее службы.

Так же при расчетах глубины заложения учитывают маркировку труб. Она показывает толщину стенок, а соответственно и уровень прочности. Так, например, оранжевые канализационные трубопрокатные изделия рекомендуют закапывать на три метра, а вот полиэтилен низкого давления сможет перенести давление до десяти атмосфер.

Полиэтиленовые водопроводные сети в земле можно использовать и для водоснабжения, и для канализации. Если есть риск большой нагрузки от почвы, то лучше такую систему уложить в футляр из стали или бетона.

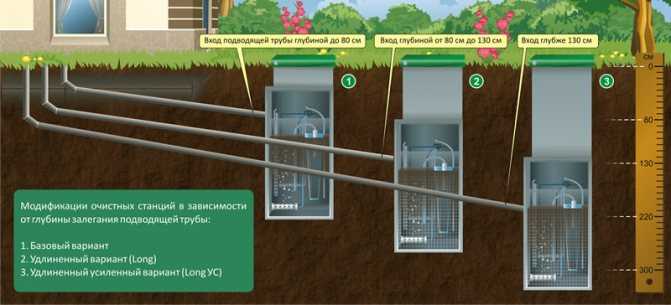

Уровень промерзания почвы в регионе

Уровень промерзания – максимальная глубина, на которой в холодные периоды года, наблюдается кристаллизация влаги в грунте.

Естественно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Таким образом, при проектировании канализационной системы, учитывать глубину промерзания, приходится, в первую очередь.

Зависит это значение от множества природных факторов:

• средней и минимальной температуры в регионе;
• продолжительности периода с минимальной температурой воздуха;
• влажности воздуха;
• характера грунтов;
• уровня грунтовых вод (как знать, на какой глубине залегают, написано здесь) и т.д.

  Рассматривать все эти показатели самостоятельно от владельца участка, на котором ведется строительство, или проектировщика системы канализации не требуется.

Найти необходимые величины можно в действующей редакции СНиП 2.01.01.82 «Строительная климатология и геофизика».

Приведенные там карты содержат информацию о глубине промерзания почвы для регионов страны.

Однако, принять уровень промерзания в качестве оптимальной глубины залегания трубы – неверное решение.

В том же нормативном документе говориться о том, что особенности канализационных сетей позволяют вести прокладку и выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, при попадании в систему, имеют, относительно высокую (комнатную, до +18 градусов) температуру;
• септик или канализационный коллектор могут рассматриваться как дополнительный источник тепла для трубопровода;
• в системах канализации, в отличие от водопроводов, нет постоянного заполнения труб водой, следовательно, опасность замерзания содержимого для них значительно меньше.

 В нормативах устанавливается допустимое уменьшение глубины залегания трубопроводов канализации. Основным критерием для ее определения принят диаметр канализационных труб (про гофрированные для наружной канализации прочитайте здесь).

Рекомендуемые значения составляют:

• для труб диаметром до 0,5м – 30 см;
• для остальных труб – 50см.

 Возможно, отклонение глубины закладки от уровня промерзания грунта и в сторону увеличения.

В случае, если в регионе в зимнее время возможны кратковременные периоды с критическим снижением температуры рекомендуется увеличивать расчетную глубину на 30%.

Замечание! Действующая редакция СНиП 2.04.03-85 «Канализация Наружные сети и сооружения» говорит о том, что при определении глубины заложения, необходимо, учитывать опыт эксплуатации канализационных сетей в регионе.

Т.е. в зависимости от специфических условий местности, параметр может отличаться от указанной глубины промерзания, как в большую, так и в меньшую сторону.

Приведенные в нормативных документах сведения являются усредненными.

Если же внимательно рассматривать картографические материалы, то становится понятно, что ни о какой специфике и учете местных условий речь не идет.

Более точные сведения по вопросу строительной климатологии можно получить в местных отделениях метеорологической службы.

Они располагают точными данными для конкретной местности, собранными по итогам ряда лет наблюдений и обработанными, соответствующим образом.

Использовать при проектировании наружного участка канализационной сети именно их данные – предпочтительнее.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.

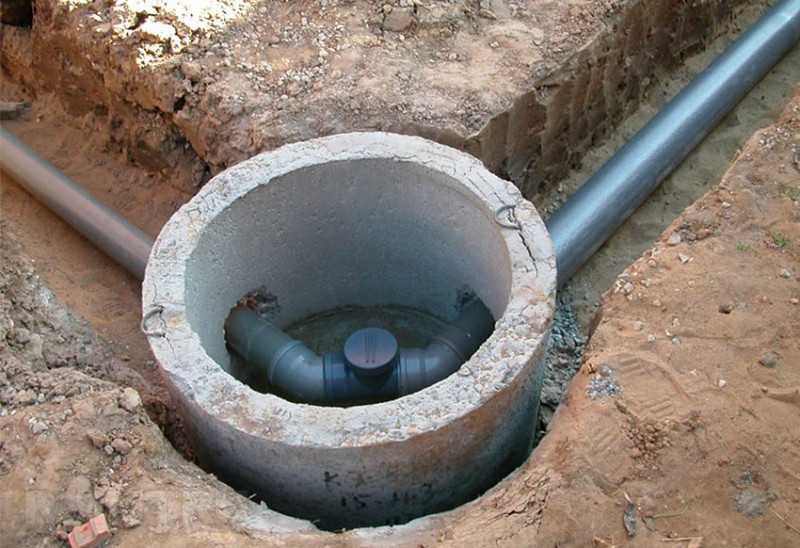

Почему важно утеплить канализационную трубу

Утепление канализационных труб не менее важно, чем выбор правильной глубины укладки и требуемого диаметра. Эта операция необходима и несёт в себе также защитную функцию. Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно

Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно. Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка.

Достаточно проложить трубу на 10 см ниже глубины замерзания и дополнительное утепление не потребуется. Но это может иметь большую стоимость, чем приобретение специальных материалов, которые еще и защищают трубы от промерзания. Поэтому выгоднее и приобрести теплоизоляционные материалы, которые в большом количестве имеются на строительном рынке.

Материалы, которые чаще всего используют для утепления канализации:

• Минеральная вата. Данный вариант чаще остальных используется при строительстве, но является дорогостоящим, так как требуется дополнительная закупка гидроизоляции. Если не проводить гидроизоляцию, то минеральная вата, после намокания, теряет все свойства.
• Пенополиуретан. Очень удобный в применении материал, который является влагостойким и идеально подходит для утепления канализационных труб. Его часто производят в виде двух полуцилиндров, которые имеют специальные пазы, позволяющие накрыть трубу с двух сторон и зафиксировать. Помимо удобства в работе и качества структуры, пенополиуретан имеет доступную ценовую политику и поэтому очень распространён при прокладке трубопроводов.
• Пеноизол. Очень удобен, если в наличии имеется специальное распылительное оборудование, так как пеноизол производится в жидком виде. Для утепления трубы, её поверхность обрабатывают несколькими слоями материала, который через какое-то время застывает.

Также существуют популярный вариант обогрева труб, который требует дополнительного расхода электрической энергии. Поверх водопроводной трубы, или внутри неё, прокладывают греющий кабель, который выпускается как с возможностью самостоятельной регулировки, так и без неё. Саморегулировочный греющий кабель затрачивает меньшее количество электрической энергии, обогревает только необходимые места. Обычный кабель работает постоянно и с одной мощностью, из-за этого его расход несколько больше.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Выбор глубины обустройства канализации

Немаловажную роль в решении, на какой глубине копать канализацию своими руками, играет соблюдение следующих рекомендаций:

1. Правильная канализация основана на том, что трубы должны иметь диаметр, рекомендуемый ГОСТ Р 51613, ТУ 2248-022-23208482-02, ВСН 48-96, ГОСТ 22689.2-89 — это значение для наружной канализационной линии 100 мм для внутреннего диаметра и 110 мм для внешнего. Эти трубы отводят канализацию из туалетов, бассейнов, ванн или душевых кабин. Для слива канализации из кухонной мойки достаточно внутреннего диаметра 50 мм при внешнем 55 мм;
2. Уклон канализационной линии должен составлять ≥ 3 см на погонный метр линии. Соблюдение уклона необходимо при нормальной тяжести стоков — при меньшем уклоне канализация будет образовывать мусорные пробки и замерзать зимой даже при большем уклоне;
3. Учитываются характеристики и свойства материалов, из которых изготовлены трубы;
4. Учитываются свойства грунта: при установке прокладка выше глубины промерзания не приветствуется, иначе при неравномерном сливе стоков вода замерзнет на стенках труб и со временем образует ледяную пробку, которая может сломаться стенки изделия;
5. Учитывается расположение септика и место отвода сливной трубы из здания.

Но тот, кто думает, что трубу нельзя прокладывать выше точки промерзания земли, ошибается: это можно сделать, только магистраль нужно будет утеплить с повышенным количеством теплоизоляции. И такое решение не всегда является прихотью: если длина трубопровода очень большая, то можно представить, насколько глубокой должна быть конечная точка выхода трубы в септик, и на какой глубине будет находиться сама емкость должны быть похоронены. Часто это невозможно ни технически, ни финансово.

Насколько глубоко нужно закопать канализационную трубу, на сколько метров или сантиметров решается по нескольким причинам. Так, при прокладке дорожки до уровня промерзания земли стоки быстро остывают до температуры наружного воздуха, из-за чего возникает пробка, а канализация не будет работать до весны, если ее не выкопать и не прогреть. Избежать таких пробок можно, сделав минимальное количество поворотов и соединений по всей длине трассы. Если изгибов избежать невозможно, в таком месте устанавливается ревизионный коллектор (отстойник) с люком для осмотра канализационных труб и проведения профилактических или ремонтных работ. В такой яме также утепляются стены, как и вся канализационная линия. Трубы рекомендуется повернуть не на 450, а на 300, чтобы вода текла плавно, без завихрений.

Для каждого региона уровень промерзания почвы зимой будет разным, но его среднее значение можно нанести на климатические карты или справочные таблицы.
