Навес из профнастила, примыкающий к дому

Состав навесов из профильных труб

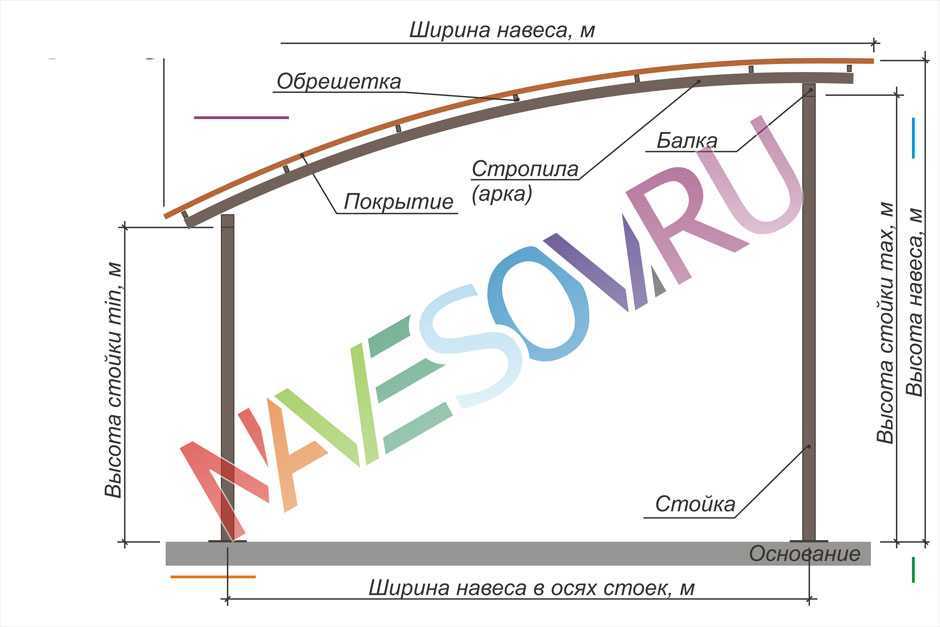

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

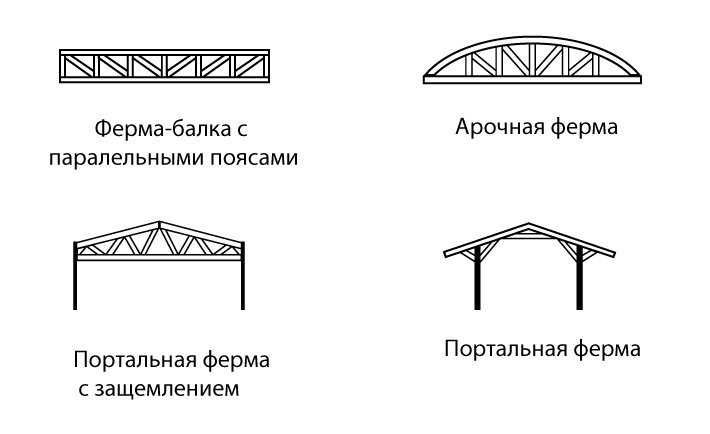

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66

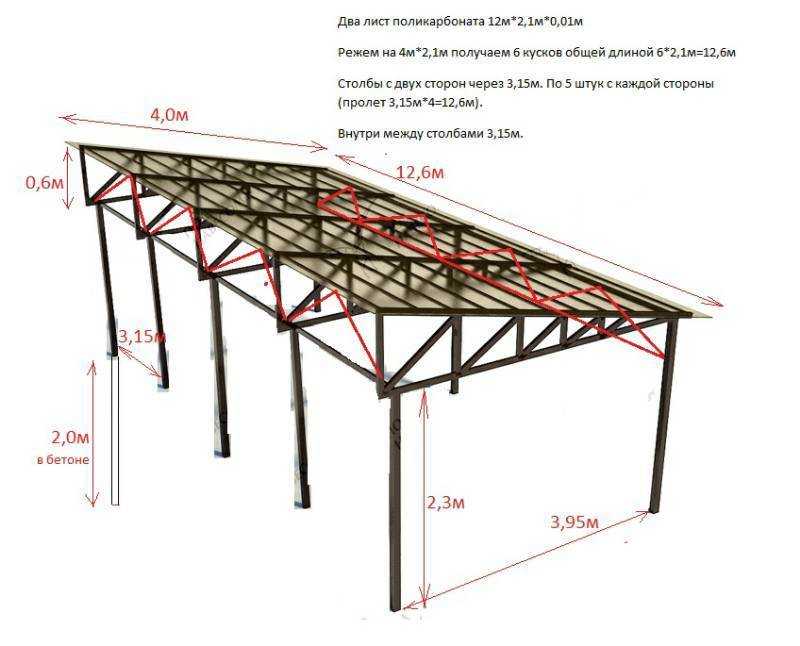

Односкатный навес из профильной трубы. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию. Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка
3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки. Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением
6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся. Навес из поликарбоната из профильной трубы не требует дополнительных креплений
9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа. Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами
10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля. Стыковать листы поликарбоната между собой необходимо с помощью специального профиля
11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.

2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

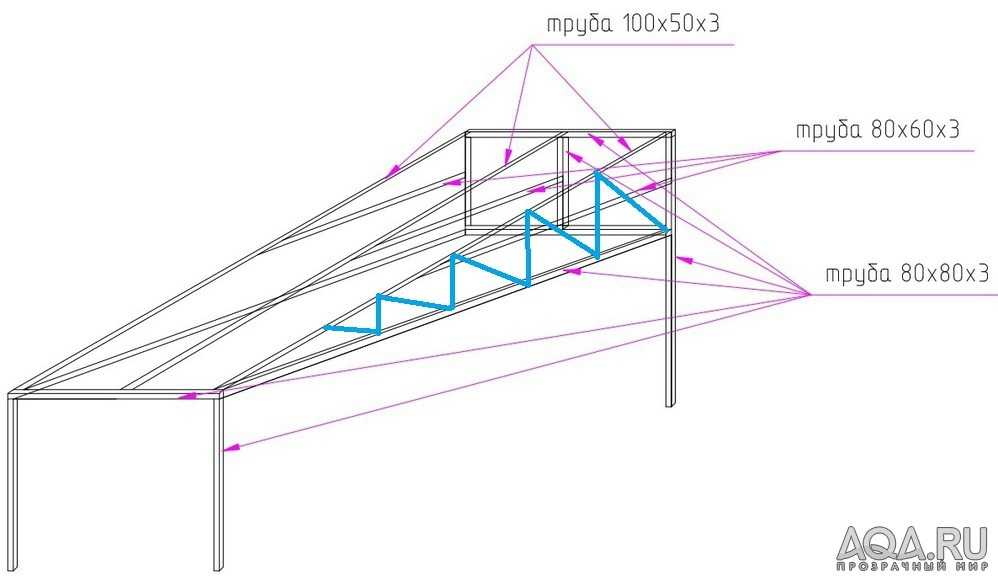

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
2. Первая изготовленная ферма будет шаблоном для сварки остальных.
3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

1. Сначала нужно заварить или забить пробкой один конец трубы.
2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

1. Сначала нужно очистить участок, наметить место установки навеса.
2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

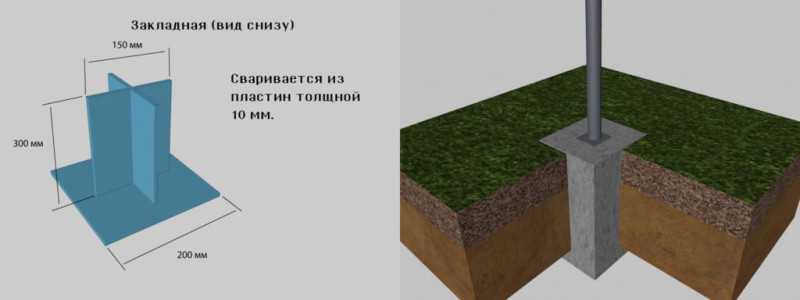

4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Фото готового результата

Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Сборка каркаса

После установки вертикальных опор переходят к сборке навеса:

1. Сначала ровняют опорные столбы по одному уровню.
2. Укрепляют периметр. Для этого приваривают сначала короткие участки, а потом длинные. Перед сваркой отрез трубы схватывают в одной точке и фиксируют хомутом, чтобы при сварке ничего не сдвигалось.
3. На земле собирают четко по чертежу фермы из профтрубы. На них сверлят отверстия под крепеж кровли.
4. Краном или другим способом их поднимают на нужную высоту и закрепляют.
5. Дополнительно усиливают наклонными балками опору крыши.

Как альтернатива, сваркой ферм можно заниматься сразу на высоте. Но так сложнее выдержать вертикальность конструкции.

После завершения сварных работ все швы чистят от шлака болгаркой. При появлении трещин укрепляют дополнительно стальными пластинами. Все стыки тщательно красят и вскрывают лаком. Эти зоны подвержены коррозии в первую очередь.

Изготовление

Чтобы конструкция в итоге отличалась прочностью, высоким качеством эксплуатационных свойств, важно производить ее изготовление с соблюдением четкой последовательности необходимых действий

Вот базовые правила, которые необходимо соблюдать для достижения оптимального результата:

1. Сборка и скрепление элементов фермы производится с помощью прихваток или спаренных уголков;
2. В создании верхнего пояса участвуют два разносторонних тавровых уголка, стыкующихся между собою наименьшими сторонами;
3. При создании нижнего пояса используются только равносторонние уголки.
4. Если ферма очень большая и обладает значительной длиной, то ее элементы соединяются с помощью специальных накладных пластин, а также парных швеллеров для того, чтобы нагрузка на конструкцию распределялась равномерно.
5. Монтаж раскосов нужно выполнять при соблюдении угла, близкого к 45°, стоек — строго 90°. И те, и другие крепятся с помощью крестообразных равносторонних уголков (или тавровых уголков).
6. Тавры более всего подходят при изготовлении цельносварных систем.

Только после завершения сборки конструкции с помощью прихваток можно выполнять сварку (ручную или автоматическую), после которой необходимо зачистить все швы. В заключении конструкция полностью подлежит обработке специальным антикоррозийным составом и покраске.

Если при возведении металлической фермы были учтены все вышеописанные правила, то большая вероятность того, что она будет отвечать всем требованиям государственных стандартов и нормам безопасности.

Несущая способность фермы напрямую зависит от ее высоты, и это важно помнить при создании проекта и выполнении чертежей узловых соединений. Трубы из металлопрофиля – наиболее легкий, экономичный и наименее затратный вариант создания конструкций, обладающих высокой прочностью, поэтому именно они стали оптимальным средством для создания стропильных систем больших и малых размеров

Коротко о главном

Навес для автомобиля из металлопрофиля – оптимальное с конструктивной, функциональной и эстетической точки зрения решение. Также такие сооружения отлично подходят для обустройства крытых площадок для отдыха, игр, занятий спорта, для оформления террас и входных групп.

Подобные конструкции состоят из фундамента, стоек, подвесов, откосов, стропильной системы и кровли. В зависимости от типа опоры они могут быть отдельно стоящими, консольными или пристроенными. По типу используемой кровли такие сооружения разделяют на односкатные, двускатные, арочные, шатровые.

Расчёт и установку навеса лучше всего доверить профессионалам. Это позволит получить надёжную конструкцию, которая прослужит много лет.

Оценок 0

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный

В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Наружная и внутренняя обшивка

Для обшивки стен идеально подходит профилированный лист. Погонаж требуется выбирать с тем расчётом, чтобы стены можно было зашить без горизонтальных стыков. При этом зашивка фронтонов выполняется отдельно с нахлёстом поверх стен около 20 см. При выборе длины листов для покрытия кровли нужно руководствоваться тем условием, чтобы перехлёст на стыках не был меньше 30 см.

Перед обшивкой стен нужно сформировать проёмы под двери и окна. Для этого в нужных местах следует вырезать перекладины и сформировать рамки по периметру проёмов. Для правильного монтажа двери со стороны петель нужно установить массивную стойку из стального уголка или профильной трубы. Обшивку следует располагать с отступом 15–20 мм от поверхности фундамента, образуя деформационный зазор. Если щель необходимо закрыть, под нижний край профлиста следует подложить обычный кровельный конёк, который крепится к ленте дюбелями с шляпкой.

Перед обшивкой кровли поверх обрешётки рекомендуется настелить гидроизоляцию. Подойдёт рубероид, который раскатывается горизонтальными полотнами, начиная от низа ската с перехлёстом в 10 см. Покрытие кровли выполняется профлистом, который защищается на коньке кровельной планкой, торцы можно оставить открытыми.

Внутри садовый домик можно оставить совсем без отделки, возведя только перегородку, отделяющую кладовую от зоны отдыха. Однако если планируется хранить в бытовке овощи зимой, лучше обшить помещение изнутри деревянной рейкой и стружечными плитами. Даже такой простой обшивки будет достаточно, чтобы за счёт одной небольшой буржуйки поддерживать внутри плюсовую температуру.

Полы в обоих помещениях устроены очень просто. В технической зоне нужно снять верхний слой грунта и выполнить обратную засыпку гравием или керамзитом. В бытовой части выполняется пол на лагах — бруски 75х75 мм, уложенные поперёк перемычки фундамента, и настил из дюймовых досок. Чтобы избежать образования сырости в подполе, следует оставлять по контуру зазор около 10–15 мм, а грунт присыпать гашёной известью.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
2. СНиП 31-01-2003 «Здания жилые многоквартирные»
3. СП 31-107-2004 «Архитектурно-планировочные решения»

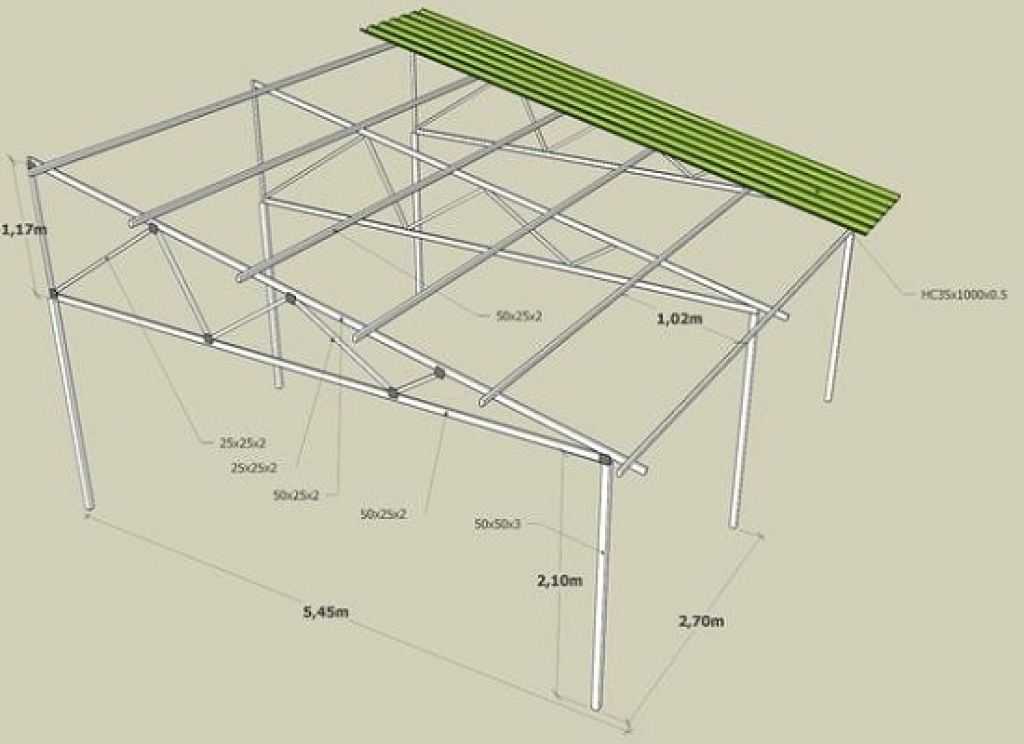

Готовый проект навеса из профильной трубы. Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Для установки козырька, требующего крепление к дому, нужно получать разрешение.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

В качестве кровельного покрытия обычно используется поликарбонат (сотовый, реже монолитный) профнастил или металлочерепица.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

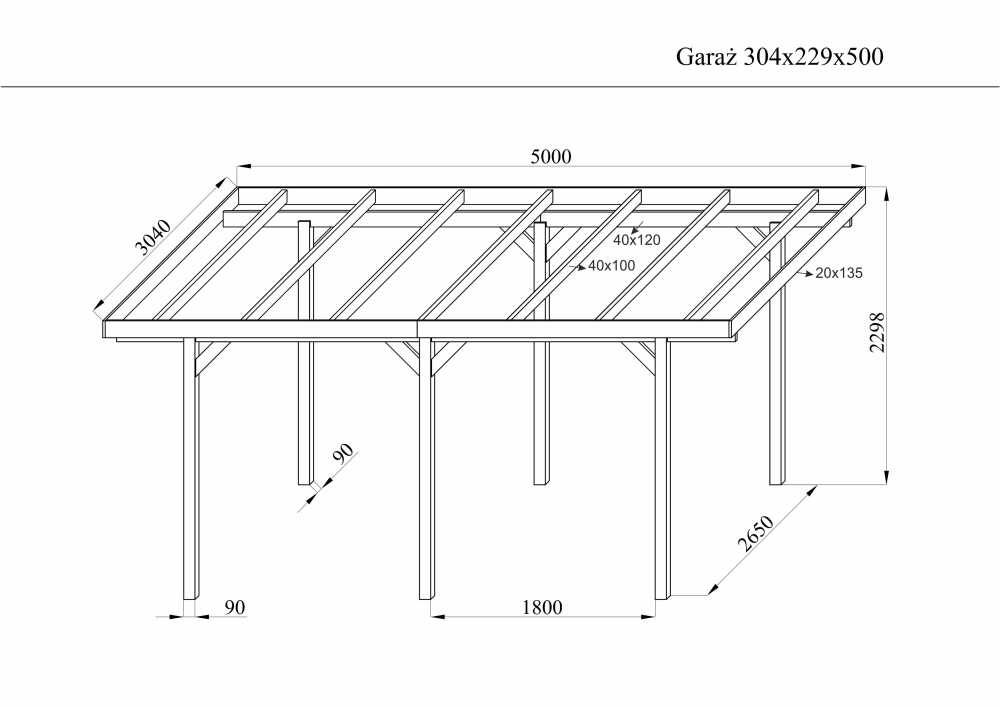

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Как соорудить навес своими руками?

Чтобы сделать навес из профтрубы своими руками, первым делом подготавливают участок. Его следует очистить от мусора и крупных камней. Затем выполняют разметку территории согласно чертежу. Ямы для стоек бурят или выкапывают. Диаметр зависит от размеров конструкции, а глубина составляет до 1 м. Чем выше грунтовые воды, тем глубже должны быть закопаны столбы. Каждую стойку заливают бетоном. Установке опор предшествуют работы по фиксации каждой из них согласно уровню строго вертикально.

Для монтажа кровельных элементов на столбах размечают положение всех перекладин и пр. После этого переходят к изготовлению ферм и горизонтальных перемычек. Сначала нарезают все элементы, а затем сваривают между собой в нужной последовательности. Собирают все в соответствии с чертежом.

Когда вся конструкция собрана, переходят к отделочным работам. Выполняют зачистку стыков, все строение покрывают грунтовкой для защиты от коррозии, в последнюю очередь красят. После монтажа каркаса переходят к настилу кровельного материала. Следует учитывать, чтобы с каждой стороны он выступал не менее чем на 20 см. При необходимости места стыков обрабатывают герметиком.

Монтаж двускатной и шатровой крыши отличается только установкой конька. Для изготовления арочного навеса необходим трубогиб, а также умение сделать одинаково изогнутые элементы. В противном случае конструкция получится несимметричной.

Где могут быть задействованы навесы из профиля

Металлический профиль в сочетании с поликарбонатным покрытием позволяют создавать конструкции, которые не боятся неблагоприятных воздействий окружающей среды: перепадов температуры, осадков, влияния солнечных лучей.

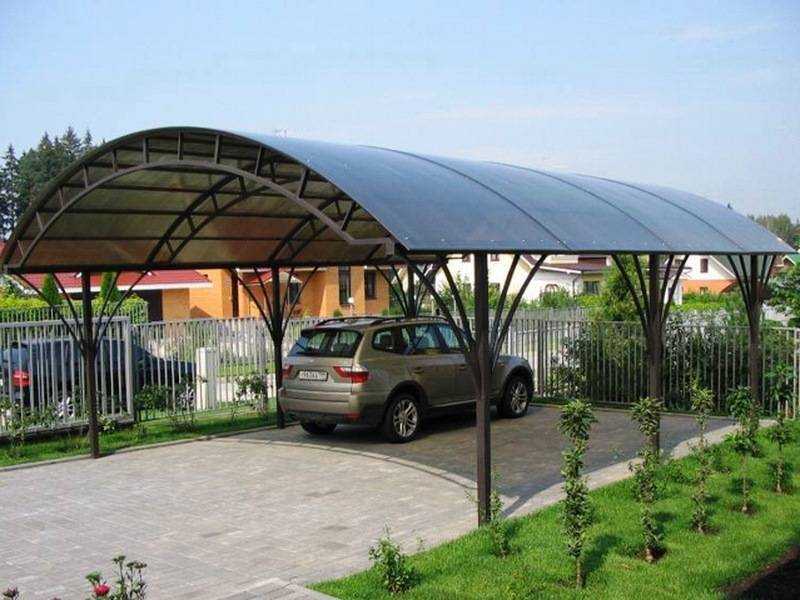

Навесы для автомобиля (Фото с сйта https://imnz.ru)

Навесы используются в тех местах, где необходимо закрыть небольшую по размеру территорию. К примеру, они могут понадобиться для:

• организации территории автостоянки;
• создания зоны отдыха на приусадебном участке;
• общественных мест, где есть потребность в создании простого, но надежного укрытия.

Модификаций у таких изделий много, поэтому приходится выбирать наиболее подходящую для определенных целей.

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Видео:

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

1. выравнивают верхний и нижний пояс;
2. вваривают между поясами перемычки;
3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Видео:

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Видео:

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

• Длина и ширина: 6х4 м.
• Длина и ширина кровли: 6,3х4,5 м.
• Шаг столбов: 2,5 м.
• Расстояние между фермами: 1 м.
• Шаг обрешётки: 0,6 м., 9 шт.
• Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

• Для опорных столбов: 80х80х3 – 22 м.
• Несущие балки: 80х80х3 – 12,6 м.
• Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
• Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
• Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

• 2 соединителя;
• 6 торцевых планок;
• 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.

Что в итоге

Односкатный навес из металлопрофиля — это стандартная конструкция, известная своей надежностью и простотой монтажа. Именно такой навес чаще всего выбирают для дач и коттеджей.

Перед строительством навеса нужно рассчитать снеговую и ветровую нагрузку для местности, чтобы определить, какую нагрузку должна выдерживать постройка. По полученным числам обычно подбирают только марку профнастила, поскольку расчет сечения колонн очень сложен для новичков и навесы почти всегда опирают на трубы 80×80 мм или 100×100 мм, которых хватит с запасом.

Сделать отдельностоящий односкатный навес из металлопрофиля своими руками проще, чем любой другой вид укрытия. Это, опять-таки, связано с простой конструкцией и минимальным количеством элементов. Завершить весь монтаж можно за 2–3 дня без учета времени, необходимого для набора бетоном прочности. Просто следуйте инструкции, и совсем скоро у вас на участке будет свой функциональный, долговечный и красивый навес.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Навес к дому из металлопрофиля

Как сделать односкатный навес из металлопрофиля с примыканием к дому — подробная инструкция с чертежами, схемами и пошаговым руководством по монтажу.

Навес для авто из металлопрофиля

Подробно рассказываем, как построить навес для машины из металлопрофиля и профнастила: от выбора марки и покрытия профнастила до чертежей и поэтапного руководства по монтажу конструкции.
