Гидроаккумуляторы для водоснабжения: принцип работы, виды, как правильно подобрать

Правила технического обслуживания

Оптимальное в гидроаккумуляторе обеспечивает постоянный напор воды и предотвращает износ деталей системы Как и все сантехнические приборы, гидроаккумулятор имеет определенный эксплуатационный ресурс. Чтобы его увеличить, необходимо периодически проводить обслуживание. Если включение и отключение насосной установки участилось, это говорит о том, что внутри бака понизилось давление – произошла утечка воздуха.

Как отрегулировать давление воздуха

Справиться с причиной частого включения гидроаккумулятора можно своими руками. Для этого понадобиться манометр, которым измеряют давление в автомобильных колесах. Последовательность проводимых операций:

• отключается от питающей электрической сети насос;
• открывается любой кран или смеситель в водопроводной сети, чтобы сбросить давление воды;
• снимается защитная крышка ниппеля, которая расположена с противоположной стороны от вводного патрубка;
• подключается к ниппелю манометр;
• снимается показание давления воздуха, оно должно соответствовать параметру, указанному в паспорте изделия или на металлической табличке, расположенной на корпусе гидроаккумулятора.

Если давление намного ниже паспортного или его вообще нет, с помощью обычного автомобильного насоса или компрессором воздух закачивается в бак.

Очень важно правильно отрегулировать давление воздуха. Если данный параметр будет выше паспортного, может возникнуть ситуация, когда воздух сдавит мембрану по максимуму, отчего она съежится. Невозможно будет в нее закачать воду

Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух

Невозможно будет в нее закачать воду. Поэтому после закачки надо проверить давление манометром. Если показатель оказался выше требуемого, необходимо стравить воздух.

В заводских условиях обычно производят заправку гидроаккумулятора азотом. Это не говорит о том, газ нельзя заменить воздухом. Просто надо предварительно его выпустить.

Проверять гидроаккумулятор на работоспособность надо один раз в полгода. Если давление в нем падает, значит, неисправность в стыке между корпусом и ниппелем. Решить эту проблему также несложно. Надо подтянуть ниппель или болты на фланце. Проверку на утечку обычно проводят с помощью мыльного раствора.

Сроки обслуживания гидроаккумулятора

Устройство гидроаккумулятора Существуют рекомендации от производителей, которые необходимо использовать в процессе эксплуатации гидроаккумуляторов. Если строго их придерживаться, можно увеличить эксплуатационный ресурс прибора почти в два раза.

1. Один раз в месяц производить проверку на предмет соответствия заданным значением включения и отключения насосной установки.
2. Один раз в полгода обследовать гидроаккумулятор на предмет внешнего состояния: наличия или отсутствия вмятин, коррозии, подтеков и прочего.
3. Один раз в полгода проверять манометром давление воздуха.
4. Если загородный дом в холодное время не будет эксплуатироваться, необходимо позаботиться о сливе воды из гидроаккумулятора на зиму.

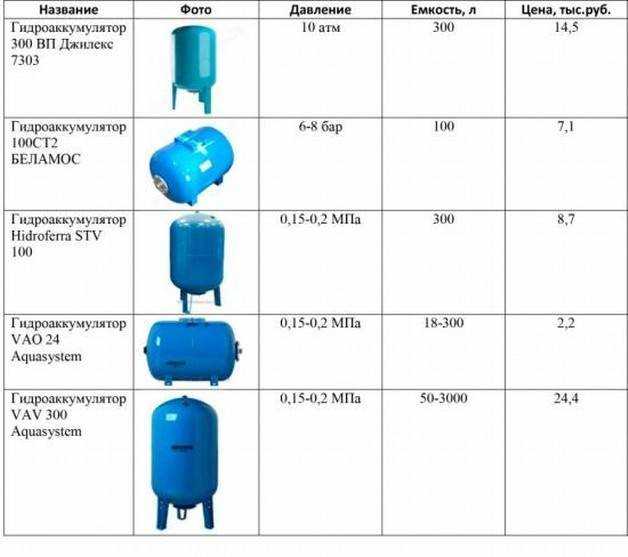

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

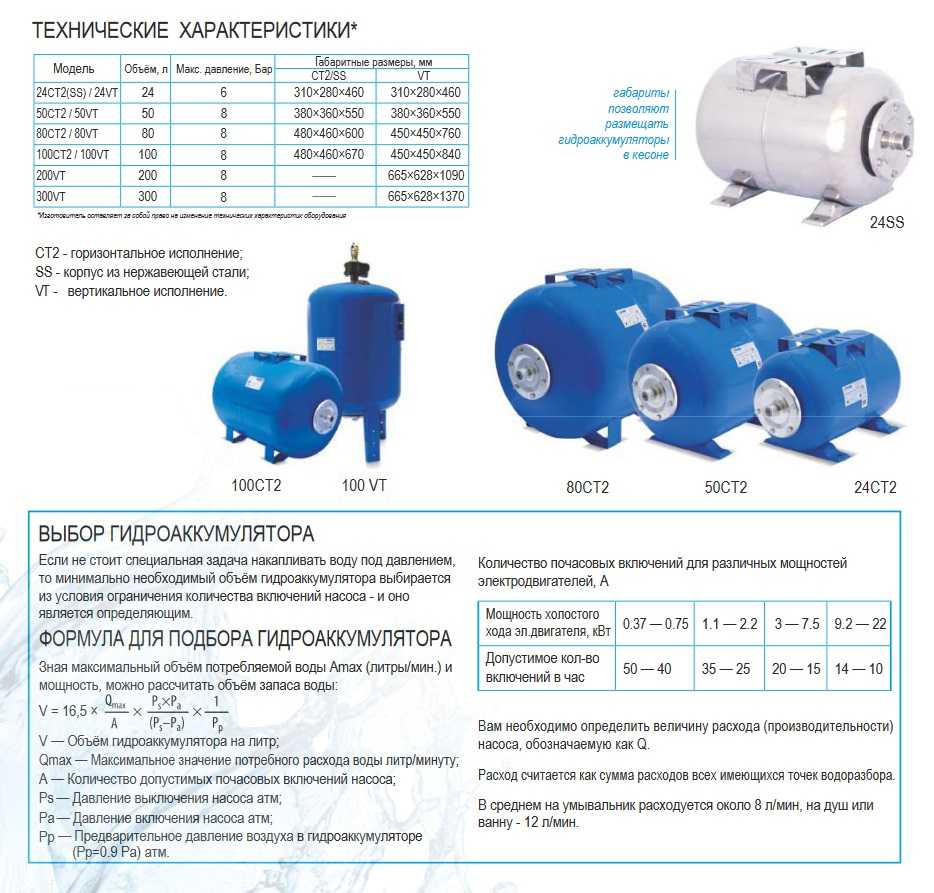

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

С чем связаны сбои

Если насос не может поднять воду, этому часто способствуют внешние факторы:

Внешние сбои в работе насоса.

1. Снижение уровня жидкости в гидротехническом сооружении, в данном случае агрегат сначала плохо качает воду, а вскоре перестает выполнять свою функцию, работает вхолостую. При этом увеличивается износ прибора, он быстро выходит из строя, т. к. не предусмотрена возможность функционирования всухую.
2. Недостаточно большая глубина гидротехнического сооружения (до 8 м), это становится причиной поломки, если снижается уровень грунтовых вод. При небольших размерах скважины такие изменения ощутимы сильнее.
3. Если планируется монтировать насосную станцию на участке, предусматривается возможность установки фильтрующего элемента. Он располагается на входе системы – крепится к подающему патрубку на дне гидротехнического сооружения и постоянно контактирует с загрязнениями (песок, известь, вещества, содержащиеся в воде). Если не производить очистку фильтра, вода перестанет подниматься.

Недостаточной оказалась мощность электродвигателя

Если сила создаваемого напора воды была небольшой изначально, велика вероятность, что техника была подобрана неправильно из-за ошибочного расчета ее мощности. В результате насосная станция становится малоэффективной: вода часто отсутствует или подается с перебоями.

При расчете мощности устройства всегда делается запас (10-15%), что позволит компенсировать погрешности и воздействие негативных факторов при эксплуатации. Если данные нюансы не были учтены, агрегат работает на пределе своих возможностей: часто включается и отключается или функционирует непрерывно, что приводит к быстрому износу, появлению неполадок. В лучшем случае требуется ремонт устройства, а в худшем – он выходит из строя.

Мощность электродвигателя насоса может оказаться недостаточной и в случае, когда агрегат эксплуатируется долго. Это происходит при изменении конфигурации трубопровода: увеличиваются его длина или диаметр, меняется направление вследствие переноса некоторых сантехнических приборов, перестройки объекта и его перепланировки.

Маленькая мощность электродвигателя.

Еще одной причиной падения давления на фоне низкой мощности устройства является увеличение глубины скважины. Каждая разновидность насоса предназначена для эксплуатации при заданных условиях. Если исходные данные меняются, следует выбрать другой вариант агрегата.

Изношены элементы нагнетательного механизма насоса

В зависимости от разновидности устройства могут выйти из строя разные узлы: рабочее колесо, мембрана. Данные элементы конструкции часто функционируют на высокой скорости, а значит, подвергаются воздействию высоких нагрузок, что приводит к быстрому износу. Если со дна скважины поднимается вода с примесями песка или в ней присутствуют другие загрязнения, это может ускорять истирание деталей.

При ослаблении силы напора без видимых причин (уровень воды в скважине в норме, мощность достаточная, перепады напряжения в сети не наблюдаются) можно предположить выход из строя насоса. Если насос дешевый, то заниматься ремонтом часто нецелесообразно, т. к. его стоимость может быть высокой.

Трубопровод дал течь

Трубопровод дал течь.

• дефект коммуникаций;
• превышение допустимого давления в трубах, например если они небольшого сечения, а насос мощный;
• если течь образовалась на участке резьбового соединения, возможно, причина в недостатке уплотнительного материала;
• засор обратного клапана, не позволяющий ему закрыться.

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

В гидробак не попадает вода

Если в гидробак не попадает вода, следует проверить фильтры

Эта причина нерабочего состояния гидробака встречается часто. Все дело в степени загрязненности воды, которая качается из колодца или скважины. Перед насосом и входом в дом устанавливаются фильтры, которые периодически засоряются. Это приводит к тому, что гидроаккумулятор не набирает воду.

С первым фильтром у насоса проблем меньше всего. Он редко забивается, потому что имеет сетчатую структуру с большими ячейками. Его задача – не пропустить внутрь насосного агрегата камни и мусор.

Фильтры, устанавливаемые внутри дома в системе водоочистки, засоряются часто. Чем грязнее вода, тем быстрее происходит засор. Обычно меняют картриджи на новые. В паспортах этих изделий установлены нормативы срока эксплуатации приборов. Их и надо брать за основу профилактики.

Еще одна причина, по которой гидроаккумуляторы не наполняются водой, — резкое снижение напряжения в сети. Насос от этого работает некорректно. Падают такие его характеристики, как напор и производительность. Снижение напора – это падение давления самого водного потока. Он не может противостоять давлению азота внутри гидроаккумулятора. Закачанный в резервуар газ просто не дает жидкости проникнуть в резиновую грушу.

Проблема решается покупкой повышающего трансформатора, который устанавливается между точкой подключения и насосной станцией.

Третья причина – завоздушивание водопроводной магистрали. Это явление в автономных сетях встречается нередко, особенно если в них устанавливается поверхностный насос. На каком-то участке образуется воздушная пробка, которая стоит на месте и не дает воде перемещаться дальше.

Для этого обычно на всасывающем контуре монтируется тройник с установкой сливного крана или вентиля. При появлении такой ситуации надо просто открыть краник и спустить воду вместе с воздухом.

Причинами завоздушивания могут быть разные ситуации:

• деформация всасывающего шланга, появление на нем сквозных трещин или отверстий, в этом случае лучше шланг заменить новым;
• снижение уровня воды в скважине или колодце, из-за чего во всасывающий патрубок затягивается воздух, решается проблема легко – надо опустить шланг ниже.

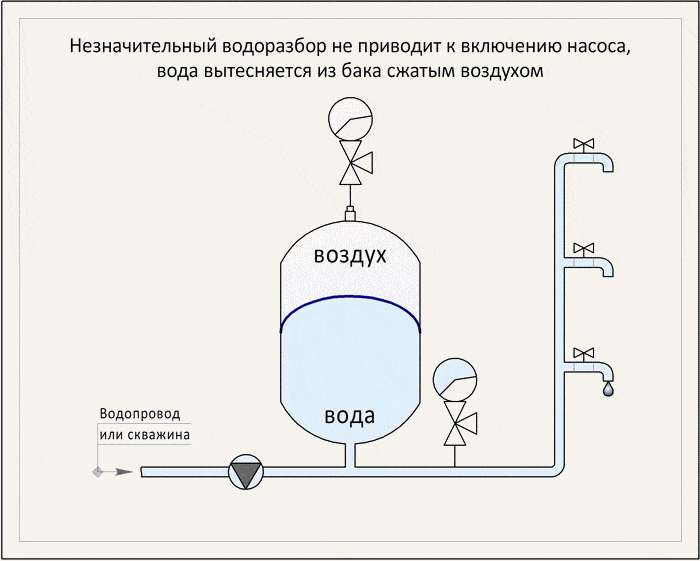

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам. Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Чтобы избежать разгерметизации стыков и отопительного оборудования в систему монтируется гидроаккумулятор или расширительный бак . Этот узел обеспечивает постоянное давление – при расширении вода уходит в него и не вредит системе.

Ремонт гидроаккумулятора

Отремонтировать гидроаккумулятор своими руками не сложно

Как мы уже определились, наиболее частые поломки — это потеря герметичности мембраны или корпуса. Устраняются они просто.

Пропускает мембрана

Мембраны для гидроаккумуляторов

Ищем нужный нам мешок (грушу). Они фактически являются расходным материалом и взаимозаменяемы даже для изделий различных фирм.

Просто нужно обратить внимание на следующие вещи:

1. чтобы соответствовал объем мешка объему гидроаккумулятора;
2. нужно подобрать по диаметру патрубка для подключения водопровода;
3. фланцы по размеру и расположению отверстий для крепежных болтов тоже должны соответствовать.

Сам процесс замены легко произвести своими руками:

1. Отсоединяем гидроаккумулятор от системы водоснабжения, отвернув соответствующую муфту или фланец.
2. Сбрасываем давление в корпусе, вывернув золотник.
3. Отворачиваем гайки, соединяющие фланец с выводом для подключения аккумулятора к водопроводу, и одновременно крепящий грушу (мембрану).
4. Извлекаем старую мембрану. Можно воочию поискать ее дефекты.
5. Зачищаем фланцы и отливы новой «груши», которыми она будет крепиться и обезжириваем их.
6. Для большей надежности промазываем места контакта фланцев герметиком.
7. Собираем гидроаккумулятор и подсоединяем его к водопроводу.
8. Накачиваем в него воздух до необходимого давления
9. Регулируем систему управления насосом на нужные давления. Обычно выбирают включение при 1,5 атмосферы, выключение при 2-3. О том, как настроить гидроаккумулятор в системе водоснабжения, мы рассказали выше.
10. Промываем систему, сливая воду в течение не менее часа.

Пропускает корпус

Нежелательно использовать клей (холодную сварку) для ремонта корпуса

Найдя место утечки, можно его попытаться заварить. Клей (в том числе эпоксидный — «холодная сварка») поможет вряд ли. Если это невозможно, порядок действий тот же. что и при замене мембраны.

Правда, лучше менять гидроаккумулятор в сборе, так как корпус стоит на порядок дороже «груши», а старую устанавливать не стоит из-за ее копеечной цены.

Описание

Гидроаккумуляторы подразделяются на несколько видов. Например, по объёму они выпускаются 24 л, 50 литров, 80 л и другие. А также существуют горизонтальные и вертикальные модели. Диаметр тоже может быть разным – от 120 мм до 670 мм. Гидроаккумулятор может выполнять такие функции, как:

• защищать от изменения давления в жидкости, которое обычно происходит из-за быстрого изменения её скорости;
• сделать процесс подачи воды автоматизированным;
• обеспечить минимальный запас жидкости;
• уменьшить количество включений оборудования.

Часто бывает, что насосные станции выходят из строя. Как правило, это случается с более дешёвыми моделями, поскольку нередко производители экономят на их производстве.
