Классификация труб по диаметру: таблицы, размеры в мм и дюймах

Наружные диаметры стальных ТРУБ

Классификация металлических труб на малые, средние и большие производится именно по внешнему дм. (Dн).

Стандартные дм. приведены в следующей таблице:

Категория диаметров	Размеры, мм.
Малые	10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.
Средние	114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.
Большие	530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Чаще всего используются трубы следующих диаметров: 426, 530, 159, 219, 720, 920, 273, 325, 1420 и 1220 миллиметров.

Трубы — таблица наружных дм. в миллиметрах и дюймах:

Наружный дм. (Dh), трубы, в мм по ГОСТ и DIN / EN
Условный проход (Dy) трубы, в мм	Диаметр резьбы трубы (G),в дюймах	Наружный дм. трубы D, мм
DIN / EN	Трубы стальные водогазопроводные	Стальные электросварные и бесшовные трубы	Полимерные трубы ПЭ, ПП, ПВХ
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего дм. трубы или его округленная величина, в дюймах.

Условный проход представляет собой округленный номинальный размер внутреннего диаметра. Округляется он всегда только в большую сторону. Определяется величина условного дм. стальных труб ГОСТом 355-52.

Условные обозначения и ГОСТы:

• DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
• Водогазопроводные — ГОСТ 3262-75.
• Стальные электросварные — ГОСТ 10704-91.
• Бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).

Как самостоятельно узнать диаметр трубы?

В большинстве случаев при покупке достаточно посмотреть маркировку или продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения дм-в. есть несколько, но мы перечислим только самые простые:

1. Вооружитесь рулеткой или сантиметровой лентой. Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.
2. После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).

Таблица для перевода дюймов в миллиметры

Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.

Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.

Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.

Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число

Поэтому делая измерения труб и переводя данные, следует округлять значения

В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.

Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.

Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.

Общими параметрами для труб являются:

1.внешний диаметр Дн.

2.внутренний диаметр Дв.

3.толщина стенок трубы h.

До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.

Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.

Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.

Имея данные трубы, можно легко определить необходимые объемы.

Это наглядно видно в таблице:

Размеры трубы, дюймы.	1/2	3/4	7/8	1	1,5	2
Внутренний диаметр.	12,7 мм	19 мм	22,2 мм	25,4 мм	38,1 мм	50,8 мм
диаметр резьбы, мм.	20,4-20,7	25,9-26,2	29,9-30,0	32,7 – 33,0	45,8 – 46,2	57,9 – 58,3

Данная таблица содержит значения диаметров, выраженные миллиметрами.

Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.

Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.

Диаметр труб (DN, Ду)

Традиционно диаметр труб у нас измеряют в миллиметрах. Труба имеет два диаметра — внутренний и внешний и характеризуется толщиной стенки. В зависимости от стандарта, по которому изготовлена труба, когда говорят о размерах труб, в одних случаях имеется ввиду наружный диаметр, в других внутренний.

Труба может использоваться при разном давлении. Для более высокого давления необходима большая прочность, что обеспечивается толщиной стенки трубы. При этом наружный диаметр трубы оставляют фиксированным. По другому не получится соединять отрезки труб, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход (Ду) или, по новому — номинальный диаметр (DN).

Что такое Ду?

Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычный вариант DN. В настоящее время, нужно категорически отказаться от такого наименования, как Ду.

Что такое DN?

DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720

Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход) — величина, которая примерно соответствует внутреннему диаметру трубы в миллиметрах. Это основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.

При строительстве трубопроводов подбирают материалы с тем же средним значением DN. Такая система на всех участках будет иметь одинаковую скорость потока, это значит, что гидравлические потери будут незначительны, а для поддержания давления не потребуется дополнительная аппаратура.

Стенки трубы при одинаковом наружном размере имеют разную толщину, т.е. просвет меняется. Чтобы стандартизировать это ввели условный проход. Условный проход трубы определяется ГОСТом 28338-89. Реальные размеры округляются до ближайшего номинального по стандартизированной таблице.

Пример

Внутренний диаметр каждой трубы зависит от толщины её стенок. Стальные трубы по условиям технологии их производства имеют постоянные наружные диаметры. Чтобы увеличить прочность трубопровода, работающего при высоких давлениях, увеличивают толщину стенки трубы, поэтому внутренние диаметры труб отличаются от условных проходов.

Труба с наружным диаметром 159 мм:

• при толщине стенки 9 мм имеет внутренний диаметр 141 мм;
• при толщине стенки 7 мм имеет внутренний диаметр 145 мм;
• при толщине стенки 5 мм имеет внутренний диаметр 149 мм;

но обозначается DN150.

DN150 будет обозначать внутренний диаметр примерно 150 мм.

Все существующие элементы водопроводных и газопроводных трубопроводов маркированы в соответствии с перечнем стандартных величин. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Ряды номинальных диаметров элементов трубопровода установлены в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»:

Таблица рядов условных проходов трубы (Ду) или номинальных диаметров (DN)

Ряд условных проходов трубы (Ду) или номинальных диаметров (DN)
2,5	3	4	5	6	10	12
15	16	20	25	32	40	50
63	65	80	100	125	150	160
175	200	250	300	350	400	450
500	600	700	800	900	1000	1200
1400	1600	1800	2000	2200	2400	2600
2800	3000	3200	3400	3600	3800	4000

Например, если реальный внутренний диаметр равен 14 мм, то пишем как: DN15. Если внутренний диаметр 22мм. то принимаем значение DN20. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

Таблица диаметров стальных и полимерных труб

Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN
Условный проход (Dy) трубы, в мм	Диаметр резьбы трубы (G), в дюймах	Наружный диаметр трубы D, мм
DIN/ EN	Трубы стальные водогазопроводные	Стальные электросварные и бесшовные трубы	Полимерные трубы ПЭ, ПП, ПВХ
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

Маркировка стальных водогазопроводных труб

Исчерпывающую информацию о сортовом металлопрокате можно получить из маркировки, которая имеется на изделии. Производитель может наносить данные несколькими способами:

• с использованием электрографа;
• путем клеймения;
• с применением специальной несмываемой краски;
• с помощью электрического карандаша.

Информацию принято располагать:

• на торцевом срезе (если изделие имеет стенку толщиной от 10 мм);
• на внутренней стенке (для изделий, диаметр которых превышает 530 мм);
• на внешней стенке (этот способ применяется для изделий диаметром до 530 мм).

Маркировка должна иметь несколько буквенных и цифровых обозначений. В случае с водогазопроводной трубой указывают следующие характеристики:

• Ц — присутствие этой буквы в маркировке означает наличие цинкового слоя;
• Л — легкая труба с тонкой стенкой;
• У — утяжеленное изделие (толстостенное);
• Р — наличие резьбы на сортовом металлопрокате;
• ГОСТ ХХХХХ — продукция изготовлена в соответствии с требованиями указанного Госстандарта;
• количественный показатель толщины стенки и диаметра.

Таблица диаметров

Диаметр водопроводных труб строго регламентируется принятыми стандартами. Ознакомиться с ними поможет таблица.

Наружный диаметр	Условный проход	Масса 1 метра труб, кг	Толщина стенки труб
Усиленных	Обыкновенных	Легких	Усиленных	Обыкновенных	Легких
10,2	6	0,47	0,4	0,37	2.50	2	1.8
13,5	8	0,74	0,61	0,57	2,8	2,20	2
17,0	10	0,98	0,8	0,74	2,8	2,20	2
21,3	15	˗˗˗˗	˗˗˗˗	1,1	˗˗˗˗	˗˗˗˗	2,35
21,3	15	1,43	1,28	1,16	3,2	2,80	2,5
26,8	20	˗˗˗˗	˗˗˗˗	1,42	˗˗˗˗	˗˗˗˗	2,35
26,8	20	1,86	1,66	1,5	3,2	2,80	2,5
33,5	25	2,91	2,39	2,12	4	3,20	2,8
42,3	32	3,78	3,09	2,73	4	3,20	2,8
48,0	40	4,34	3,84	3,33	4	3,50	3
60,0	50	6,16	4,88	4,22	4,50	3,5	3
75,5	65	7,88	7,05	5,71	4,50	4	3,2
88,5	80	9,32	8,34	7,34	4,50	4	3,50
101,3	90	10,74	9,60	8,44	4,50	4	3,50
114,0	100	13,44	12,15	10,85	5	4,50	4
140,0	125	18,24	15,04	13,42	5,50	4,50	4
165,0	150	21,63	17,81	15,88	5,50	4,50	4

Почему водо- газопроводные изделия измеряются в дюймах

Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.

Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?

Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.

Особенности определения диаметра

Для начала необходимо сказать о том, что в большинстве стран бывшего союза используется дюймовая система обозначения для газовых и водопроводных изделий. При этом они обычно обозначают расстояние между наружными стенами и только приблизительно.

В то же время в некоторых странах Европы и Америки размеры трубы 3 4 дюйма точно соответствуют этой величине, а значит, при состыковке таких материалов необходимо использовать специальные переходники.

Таблица сведенных соответствующих параметров дюймовых изделий с указанием их величин в миллиметрах

Определение размеров

Прежде всего, стоит упомянуть о том, что при составлении проектов специалисты используют справочники, где указаны все необходимые величины в соответствии с ГОСТом.

Поэтому они вписывают в план только обозначение нужных изделий, чтобы избежать путаницы при монтаже.

Медные изделия подобного вида обычно изготавливают в строгом соответствии с указанным диаметром в дюймах, а значит, их диаметр будет составлять 19,05 мм

Однако если работы производятся своими руками необходимо знать параметры самых используемых материалов, одним из которых и является изделие с данным диаметром. При этом стоит понимать, что речь идет именно о водопроводных и газовых системах.

Стоит отметить, что диаметр трубы в мм 3 4 дюйма обычно зависит от толщины стенок. Однако если говорить об изделиях для водопровода, то внутренний параметр будет составлять 20 мм, а внешний 28

При этом чаще всего уделяют внимание именно пропускной способности, поскольку для нарезки резьбы существуют специальные плашки в дюймовой системе.

Пластиковая продукция обычно соответствует внутренним габаритам, поскольку за основу берется пропускная способность материала

Также следует упомянуть и о том, что размер трубы 3 4 по длине тоже может быть разным. Дело в том, что существуют определенные стандарты на этот параметр, но специалисты при наличии большого заказа предпочитают приобретать необрезанный материал. Так можно довольно хорошо сэкономить, поскольку предприятия на него дают скидку.

Специальная соединительная муфта, которая обеспечивает правильный переход от одного типа труб на другой

Материал и резьба

Стоит отметить, что 3 4 труба в мм может иметь разные параметры в зависимости от материала, из которого ее изготовили. При этом внутренний диаметр обычно сохраняют нетронутым, а меняют только толщину стенок. Именно поэтому обозначение в дюймах является приблизительным и приводится в таких величинах.

Правила изготовления резьбы и стыковки двух систем с разными габаритами

Когда необходима трубная резьба 3 4, мастера обычно приобретают три плашки для нарезки трубной резьбы. Первой делается черновой проход, вторая выводит начисто, а третья считается финишной, поскольку убирает все небольшие дефекты и немного углубляет насечку. При этом такой способ изготовления позволяет не обращать внимания на погрешность в наружном диаметре.

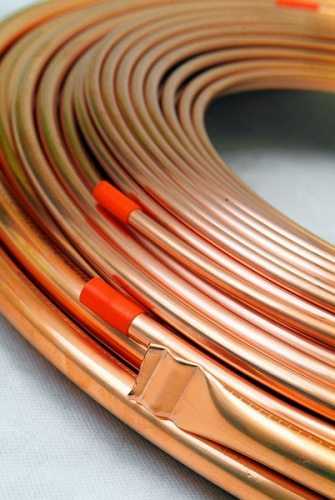

Если используется медная труба 3 4, то необходимо знать, что ее параметры могут значительно отличаться от стальных изделий. Например, ее внутренний диаметр обычно равен 19,05 мм, а толщина стенок не превышает 1,07 мм. При этом такой материал продается в бухтах и стыкуется при помощи пайки.

Таблица параметров изготовления резьбовых соединений на водопроводных трубах

Рекомендации мастеров

Лучше всего производить нарезку резьбы на специальном оборудовании при покупке. Обычно цена такой услуги невелика, а стоимость инструмента для самостоятельной работы может не окупиться даже с двух небольших объектов. Обычно все фитинги, которые используются при изготовлении трубопровода, имеют специальную маркировку, которая указывает, с каким диаметром труб они могут использоваться

Изделия с данным диаметром весьма популярны, а значит, всегда можно найти продукцию по более приемлемой стоимости

Однако сразу стоит обращать внимание и на качество. (См

также статью Фитинги для труб: особенности.)
Типовая инструкция по монтажу рекомендует использовать подобные трубы для изготовления газовых и водяных магистралей. Однако современный человек всегда найдет массу дополнительных применений этому материалу.

Отрезок трубы данного типа с нарезанной резьбой

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;
• 102-246 называют средним;
• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Для чего определяется точный размер используемых систем

Точное значение диаметра позволит вам рассчитать планируемый объем вещества, подлежащего транспортировке по трубопроводу

Знание особенностей параметров различных систем важно и при промышленных масштабах, и в домашних условиях

Прокладка отопительной системы либо ее ремонт в своем доме осуществляется с предварительным расчетом, чтобы зима не застала врасплох и все жилые комнаты отапливались качественно и равномерно. Описанные выше рекомендации и особенности позволят узнать о параметрах трубопровода больше. Если возникли какие-то сомнения или трудности, лучше проконсультироваться со специалистом.

Размеры и диаметры стальных труб

Геометрические размеры труб определяются следующими характеристиками:

• — внешний диаметр;
• — толщина стенки;
• — соотношение внешнего и внутреннего диаметров;
• — длина.

Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.

На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.

В чем подвох?

Определение диаметра труб для однотрубной системы с принудительной циркуляцией

Принцип остается тем же, меняется методика. Давайте используем другую таблицу для определения диаметра труб с иным принципом занесения данных. В ней оптимальная зона скоростей движения теплоносителя окрашена в голубой цвет, значения мощностей находятся не в колонке сбоку, а внесены в поле. Потому сам процесс немного другой.

Таблица для расчета диаметра труб отопления

По этой таблице рассчитаем внутренний диаметр труб для простой однотрубной схемы отопления на один этаж и шесть радиаторов, подключенных последовательно. Начинаем расчет:

1. На вход системы от котла подается 15 кВт. Находим в зоне оптимальных скоростей (голубой) значения близкие к 15 кВт. Их два: в строке размером 25 мм и 20 мм. По понятным причинам, выбираем 20 мм.
2. На первом радиаторе тепловая нагрузка снижается до 12 кВт. Находим это значение в таблице. Получается, что от него идет дальше такого же размера — 20 мм.
3. На третьем радиаторе нагрузка уже 10,5 кВт. Определяем сечение — все те же 20 мм.
4. На четвертый радиатор, судя по таблице, идет уже 15 мм: 10,5 кВт-2 кВт=8,5 кВт.
5. На пятый идет еще 15мм, а после него уже можно ставить 12 мм.

   Схема однотрубной системы на шесть радиаторов

Еще раз обратите внимание, что в расположенной выше таблице определяются внутренние диаметры. По ним затем можно найти маркировку труб из нужного материала

Кажется, проблем с тем, как рассчитать диаметр трубы отопления, быть не должно. Все достаточно понятно

Но это справедливо для полипропиленовых и металлопластиковых изделий — у них теплопроводность невысокая и потери через стенки незначительные, потому при расчете их во внимание не берут. Другое дело — металлы — сталь, нержавейка и алюминий

Если протяженность трубопровода значительная, то и потери через их поверхность будут значительными.

Классификация труб по диаметру

У каждого трубопровода индивидуальное предназначение, от которого зависят и геометрические характеристики изделия. К примеру, трубы с малым сечением до 108 мм применяются для обустройства коммуникаций внутри зданий, средний диаметр от 114 до 530 мм востребован в городских инженерных сетях. Трубы с большим диаметром нужны при обустройстве магистральных трубопроводов.

Спецификация размеров

Вид	Перечень допустимых размеров в миллиметрах
Малые	10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.
Средние	114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.
Большие	530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Диаметры электросварных труб

К категории электросварного относится трубопрокат, произведенный из стальной ленты путем преобразования листовой стали в цилиндр и дальнейшей фиксации одним прямым сварным швом. Геометрические характеристики регулируются по ГОСТ 10704-91.

Толщина стенки в мм, от	Наружный диаметр в мм
1-3	16, 18, 19, 20, 25, 28, 30, 32, 35, 38, 40, 42, 48, 51, 57, 60
2-10	76, 89, 102, 108
3-10	114, 127, 133, 159
3-12	219, 273, 325, 377
4-50	426, 530, 630, 720, 820, 920, 1020, 1220, 1320, 1420, 1520, 1620, 1720, 1820, 1920, 2022, 2120, 2220, 2520, 2620, 2720, 2820

Диаметры бесшовных труб

Изделия бесшовного трубопроката отличаются монолитной цилиндрической формой без продольных швов, что позволяет выдерживать высокие внутренние нагрузки. Диапазон типоразмеров варьируется от 5 до 550 мм в диаметре. Допустимые параметры регулируются двумя ГОСТами: 8734-75 и обновленным 32528-2013.

Диаметры горячедеформированных труб

Толщина стенки в мм, от	Наружный диаметр в мм
2,5-8	20, 25, 28, 30, 32, 35, 38, 40, 42, 45, 50, 51, 54, 57, 73, 76
4-12	89, 102, 108, 114, 121, 127, 133, 140
4-15	146, 152, 159, 168, 180, 194, 203, 219
4-25	245, 273, 299, 325, 351, 377, 402, 406, 426, 450, 465, 480, 500, 530, 550

Диаметры холоднодеформированных труб

Толщина стенки в мм, от	Наружный диаметр в мм
1-2	6, 7, 8, 9, 10, 11, 12, 13
1,6-3,5	14, 15, 16, 17, 18, 19, 20, 21
1,8-4,5	22, 23, 24, 25, 26, 27, 28, 29
2,5-7	30, 32, 34, 35, 36, 38, 40, 42
4-9,5	45, 48, 50, 51, 53, 54, 56, 57
5-12	60, 63, 65, 68, 70, 73, 75, 76
7-18	80, 83, 85, 89, 90, 95, 100, 102
9-24	108, 110, 120, 130, 140, 150, 160, 170
18-24	180, 190, 200, 210, 220, 240, 250

Диаметры ВГП труб

Водогазопроводные (ВГП) – разновидность электросварных труб, которые прошли тщательные гидравлические испытания и могут использоваться в коммунальном хозяйстве. В сортамент входят трубы с сечением от 10,2 до 165 мм, геометрические характеристики регламентируются по ГОСТ 8734-75 и 32528-2013

Ду, мм	Наружный диаметр, мм	Толщина стенки, мм
6	10,2	1.8, 2, 2.5
8	13,5	2; 2.2; 2,8
10	17,0	2; 2.2; 2,8
15	21,3	2,35; 2,5; 2,8; 3,2
20	26,8	2,35; 2,5; 2,8; 3,2
25	33,5	2,8; 3,2; 4
32	42,3	2,8; 3,2; 4
40	48,0	3; 3,5; 4
50	60,0	3; 3,5; 4,5
65	75,5	3,2; 4; 4,5
80	88,5	3,5; 4; 4,5
90	101,3	3,5; 4; 4,5
100	114,0	4; 4,5; 5
125	140,0	4; 4,5; 5,5
150	165,0	4; 4,5; 5,5

Диаметр стальных труб в дюймах

При замене изношенных фитингов необходимо использовать переходники, соединяющие пластиковые и стальные участки трубопроводов

При выборе изделий нужно обращать внимание на параметр DN – диаметр окружности по резьбе. Он измеряется в дюймах, поэтому для перевода в привычные единицы измерения величину умножаем на 25,4 мм

Таблица соответствия:

Условный проход, в мм	Диаметр резьбы, в дюймах	Наружный диаметр трубы в мм
Стальная водопроводная	Стальная бесшовная	Полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Значение дюймового объема

Сечение трубы, выраженного дюймами, легко расшифровать. Диаметр чаще всего измеряется в дюймах. 3.35 сантиметров соответствует одной единице. Расшифровка показателя имеет отличия, потому что продукцию измеряют по диаметру внутри трубы, а не снаружи.

К примеру, для заготовки в один дюйм диаметр внутри варьируется 2.55 – 2.71 сантиметрам. Толщина стенок влияет на ее величину.

У однодюймовой трубы диаметр снаружи равен 25.4 миллиметрам, а у двухдюймовой 50 миллиметров. Что тогда означают цифры 33.249 либо 66498?

Резьбы на дюймовых трубах делают на наружном объеме. Таким образом внутренний объем с диаметром резьбы соотносится условно. Поэтому размер трубопрокатов вычисляют, сложив цифры 25.4 либо 50 и две толщины стенки изделия.

Справка! Чтобы сделать правильно перевод одной величины в другую, выполняют замеры изнутри. Потому что, руководствуясь данными внешних измерений, результат будет неверным, и монтаж будет выполнен неправильно, так как трубы имеют разную толщину стенки.

При этом следует иметь в виду, что каждый производитель ориентируется на собственные стандарты изготовления труб.

Если возникают сложности в расшифровке, стоит прибегнуть к помощи профессионалов, которые помогут выбрать необходимую продукцию.
