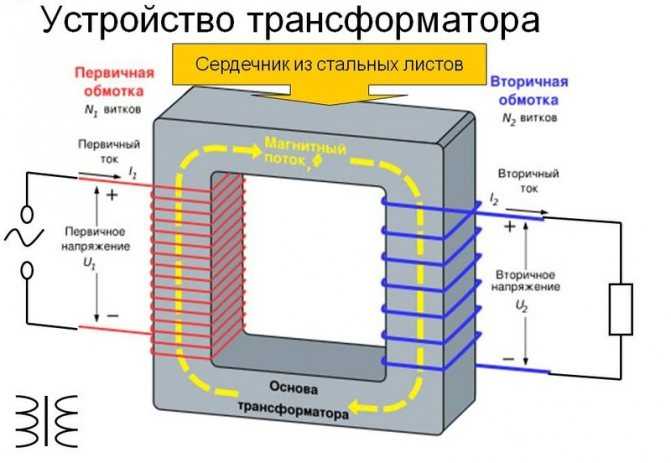

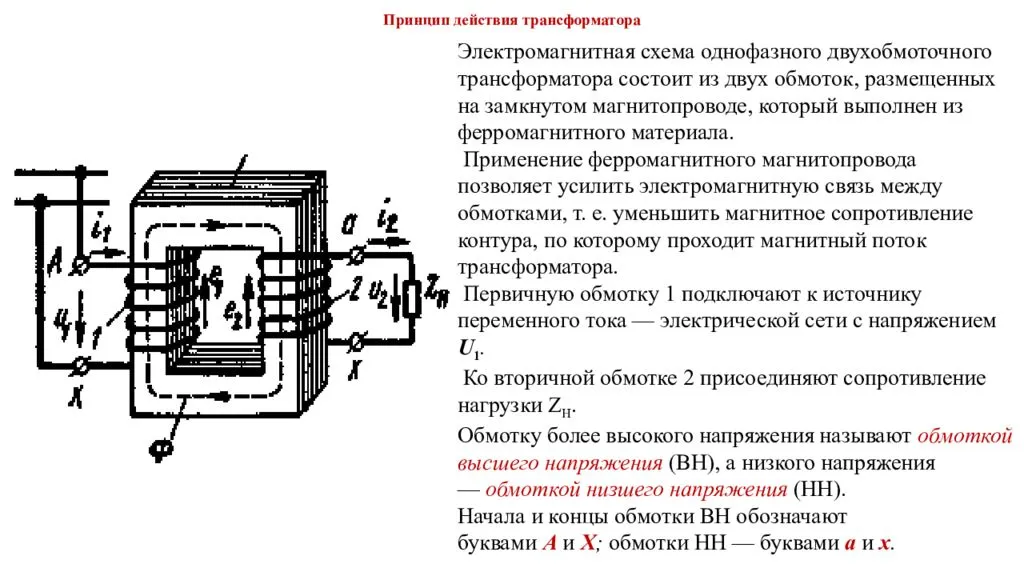

Устройство и принцип работы однофазного трансформатора

Подключение трансформатора тока к счетчику

Правильность соединения проверяется так. Этот трансформатор непригоден для контроля изоляции, заземление его первичной обмотки не допускается.

Изготовленный собственными руками трансформатор рекомендуется эксплуатировать, спрятав его за стенками металлического или деревянного корпуса, имеющего естественную вентиляцию. Одна из возможных схем, не является догмой.

Будут вопросы — спрашивайте.

Соединение трансформаторов тока и обмоток реле в неполную звездуСимметричная нагрузка при трехфазном КЗ. Нормально на концах дополнительной вторичной обмотки напряжение равно нулю, при замыкании же одной из фаз сети на землю напряжение повышается до 3 U ф оно будет равно геометрической сумме напряжений двух неповрежденных фаз. В эту обмотку включаются реле для сигнализации о замыканиях на землю и приборы.

Как подключить трансформаторы тока для электросчетчиков

Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключение трансформатора тока Витками схема обозначает вторичную обмотку. Эта схема не имеет применения в нормальных силовых трансформаторах и применяется только там, где необходимо иметь соединение обмоток в треугольник и в то же время требуется иметь нулевую точку.

Все шире применяются трансформаторы напряжения с литой изоляцией. При трансформировании тока трехфазным броневым трансформатором обмотки пострадавшей фазы замыкают накоротко, предварительно отключив их от обмоток двух других фаз. Вместо а — 6 — с порядок чередования будет а — с — b рис. Подробно электрические карты приводятся корпусами, шильдиками приборов.

Общие сведения о трансформаторах

Трансформатор ТМГ-2500/6/0.4

В качестве преобразователей эти устройства традиционно применяются для приведения к приемлемому виду мощностей, пересылаемых по высоковольтным линиям. Для «переброски» на огромные расстояния подходят только сверхвысокие напряжения, при которых ток может иметь приемлемую величину.

Если попытаться передать энергию хотя бы на сотню километров в виде привычного напряжения 380 Вольт – для доставки до потребителя нужной мощности потребуется ток величиной в миллионы Ампер.

Для ее рассеяния нужен провод толщиной примерно с человеческое тело, что на практике реализовать невозможно. Поэтому на генерирующей электричество стороне с помощью другого (повышающего) трансформатора его значение поднимается до 110-ти кВ. В таком виде использовать электроэнергию распределения по жилым строениям и производственным объектам нельзя. Поэтому после доставки по ВВ в распределительных станциях 110 кВ понижаются до 10(6) кВ.

Отсюда они поступают в районные трансформаторные подстанции, где в местном понижающем трансформаторе приобретают свой окончательный вид 380 (220) Вольт. При таких значениях потенциалов энергию легко удается транспортировать по подземному кабелю или воздушному проводу СИП до конечного потребителя. Поэтому однофазный трансформатор играет большую роль в жизни человека.

Номинальная мощность, напряжение и ток

Любой трансформатор имеет расчетные показатели в виде номинальной мощности P и его напряжение вторичной и первичной обмотки U1 и U2, а также токи I1 и I2 при номинальном токе нагрузки I наг.

Активная мощность — эта мощность учитывающая активные потери на нагрев, механическую энергию и т.п. выраженную в Ваттах (Вт) или КилоВаттах (кВт). Сечение проводов обмотки рассчитывается с учетом не активной мощности, а всей полной мощности трансформатора, учитывая токи протекающие в каждой обмотке.

Для трансформаторов малой мощности не имеет значение расчета удельной поверхности охлаждения. Такие трансформаторы охлаждаются естественной циркуляцией окружающего воздуха.

Мощные силовые трансформаторы изготовляют с масляным охлаждением, с металлическими баками, наполненными трансформаторным маслом. Для усиления охлаждения мала на поверхности приваривают стальные трубы (радиаторы). Чаще всего используют пассивное охлаждение баков масляных трансформаторов.

Измерение полезного действия

Эксплуатация оборудования при разомкнутом контуре вторичной цепи называется холостым ходом, а с подключением нагрузочного тока – рабочим режимом. В первом контуре цепи поток Ф создает ЭДС самоиндукции, и при разомкнутом вторичном контуре она уравновешивает часть напряжения. Передавая вторичной обмотке нагрузку, можно вызвать образование тока I2, который возбуждает собственный поток Ф2. Суммарный магнитный поток уменьшается, снижая величину ЭДС Е1, а некоторая часть U1 остается несбалансированной.

Одновременно I1 увеличивается и возрастает до прекращения размагничивающего действия тока нагрузки. Это способствует восстановлению Ф приблизительно до исходного значения.

Проводник вторичной обмотки закономерно обладает активным сопротивлением. Если оно растет, I2 и Ф2 уменьшаются, обуславливая увеличение Ф и возрастание ЭДС Е1. В результате баланс U1 и ЭДС Е2 нарушается – разница между ними уменьшается, снижая I2 до такого значения, при котором суммарный магнитный поток вернется к первоначальной величине.

Способ вычисления

Данный процесс способствует практически полному постоянству величин магнитных потоков при эксплуатации трансформатора на холостом ходе и в рабочем режиме. Такое свойство преобразователя энергии называют саморегулирующей способностью, благодаря которой значение нагрузочного тока I1 автоматически корректируется при колебаниях тока нагрузки I2.

Процесс преобразования электроэнергии в трансформаторных узлах сопровождается потерями и отражается на величине КПД, который является отношением отдаваемой активной мощности к потребляемой. Показатель полезного действия отражает соотношение активной мощности на входе и выходе для замкнутой цепи. Его вычисляют по простой формуле:

КПД = (М1 / М2) * 100% или

ƞ = (Р2 / Р1) * 100%, где активную мощность в обмотках входного и исходящего контуров определяют путем измерения.

Упростить процесс замеров можно при включении во вторичную обмотку активного тока нагрузки. Для определяя значение М2 используют амперметр, соединенный с вторичной цепью. Поток рассеивания будет незначительным, что позволяет приблизительно приравнять cos φ в квадрате к единице.

Данный способ вычисление КПД – это метод непосредственных измерений. Такая теория вычислений приводит к погрешностям в расчетах, поскольку КПД высокомощных трансформаторов очень большой и составляет 0,98-0,99%. Несмотря на то, что величины М1 и М2 различаются несущественно, в промышленном оборудовании незначительная разница показаний вызывает существенное искажение значения КПД.

Смысл первого метода заключается в подаче номинального напряжения на первичный контур при разомкнутой вторичной цепи. Энергия тратится на потери в стали, мощность которых можно замерять ваттметром, соединенным с контуром первичной обмотки.

Другой способ состоит в замыкании вторичного контура накоротко и одновременной подаче напряжения на первичную цепь. Включение ваттметра в первую цепь позволяет измерить мощность, отражающую потери медного проводника обмотки.

Определение поперечного сечения стержня и ярма сердечника трансформатора

Отношение потерь в меди обмоток трансформатора к потерям в стали сердечника в маломощных силовых трансформаторах, работающих приблизительно при номинальных нагрузках, по условиям максимума КПД желательно иметь в пределах:

Отношение веса стали сердечника к весу меди обмотки составляет:

где Bс и j берутся из позиции 2.

Удельные потери в стали сердечника kс при B = 1 Тл и f = 50 Гц, по данным ГОСТ 802-581, в зависимости от марки стали и толщины листа δс, составляют:

– марка стали Э41:

при δс = 0,5 мм – kс = 1,6 Вт/кг при δс = 0,35 мм – kс = 1,35 Вт/кг

– марка стали Э11:

при δс = 0,5 мм – kс = 3,3 Вт/кг

– марки стали Э310 и Э320:

при δс = 0,5 мм – kс = 1,25 Вт/кг; kс = 1,15 Вт/кг при δс = 0,35 мм – kс = 1,00 Вт/кг; kс = 0,9 Вт/кг

Поперечное сечение стержня сердечника трансформатора определяется по следующей формуле:

где P1 = U1 × I1 – потребляемая мощность однофазным трансформатором, ВА; P1 = √3 × U1 × I1 – потребляемая мощность, трехфазным трансформатором, ВА; α = Gс / Gм – отношение веса стали к весу меди обмотки, определяемое по предыдущей формуле; U1 и f – берутся из задания; I1 – из позиции 1, Bс и j – из позиции 2.

Постоянный коэффициент C в среднем может быть приближенно принят:

для однофазных стержневых трансформаторов ……… для однофазных броневых трансформаторов ………… для трехфазных стержневых трансформаторов ………

С = 0,6С = 0,7С = 0,4

Поперечное сечение ярма трансформатора стержневого типа можно принять:

Sя = (1,0 ÷ 1,2) × Sс .

Поперечное сечение ярма трансформатора броневого типа:

Размер сторон квадратного поперечного сечения стержня (рисунки 2, 3 и 4):

Рисунок 2. Трансформаторы стержневого типа:а – с двумя катушками; б – с одной катушкой	Рисунок 3. Трансформатор броневого типа
Рисунок 4. Трехфазные трансформаторы с различной штамповкой пластин:а – с Ш-образными пластинами; б – с прямоугольными пластинами

Возможно отступление от квадратной формы поперечного сечения стержня, при этом bс = (1,2 ÷ 2,0) × aс.

Высота ярма (рисунки 2, 3 и 4):

где kз – коэффициент заполнения сечения сердечника сталью, выбираемый из таблицы 1 в зависимости от принятой толщины листа δс. По размерам aс, bс и hя можно выбрать ближайшую стандартную П-образную или Ш-образную пластины сердечника трансформатора из таблицы 2.

Таблица 1

Толщина листа, мм	Коэффициент заполнения поперечного сечения стержня сталью	Изоляция между листами
0,5 0,35 0,2 0,1	0,92 0,86 0,76 0,65	лак – – –

Таблица 2

Тип сердечника	Размеры сердечника, мм
aс	bс	hя	H	b
Ш-10 × 10 Ш-10 × 15 Ш-10 × 20 Ш-12 × 12 Ш-12 × 18 Ш-12 × 24 Ш-14 × 14 Ш-14 × 21 Ш-14 × 28 Ш-16 × 16 Ш-16 × 24 Ш-16 × 32 Ш-18 × 18 Ш-18 × 27 Ш-18 × 36 Ш-20 × 20 Ш-20 × 30 Ш-20 × 40 Ш-24 × 24 Ш-24 × 36 Ш-24 × 48 Ш-30 × 30 Ш-30 × 45 Ш-30 × 60 Ш-40 × 40 Ш-40 × 60 Ш-40 × 80	10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20 24 24 24 30 30 30 40 40 40	10 15 20 12 18 24 14 21 28 16 24 32 18 27 36 20 30 40 24 36 48 30 45 60 40 60 80	5 5 5 6 6 6 7 7 7 8 8 8 9 9 9 10 10 10 12 12 12 15 15 15 20 20 20	15 15 15 18 18 18 21 21 21 24 24 24 27 27 27 30 30 30 36 36 36 45 45 45 60 60 60	5 5 5 6 6 6 7 7 7 8 8 8 9 9 9 10 10 10 12 12 12 15 15 15 20 20 20	bс – толщина пакета

В этом случае возможно отступление от квадратной формы поперечного сечения стержня для получения заданного значения сечения Sс; при этом обычно bс ≥ aс.

Сергушов Владислав ТОЭ-Т19

Для чего проводиться опыт КЗ в трансформаторе. В этой статья я постараюсь дать ответ.

Давайте разберем самое значение опыта. Испытание на обрыв при отсутствии нагрузки выполняется для определения потерь в сердечнике без нагрузки по току. Суть испытания заключается в том, что обмотка высокого напряжения остаётся разомкнутой в то время, как выходная обмотка подключается к обычной сети потребителя. Туда же подсоединяются и необходимые измерительные приборы – ваттметр, амперметр и вольтметр. В результате такого соединения, внешнее напряжение, которое прикладывается к устройству, медленно увеличивается от нуля до своего номинального значения.

Как выполняется опыт КЗ на практике ? При подключении обмотки-1 трансформатора к сети и замыкании обмотки-2 на клеммах, наступит опасный режим, известный как короткое замыкание. Под влиянием токов провода обмоток выделяют большой объем теплоты, пагубно воздействующий на изоляцию. В аварийном режиме нередко возникают механические напряжения, разрушающие трансформаторные обмотки.

Во избежание разрушительного воздействия полных токов, обмотка № 2 все также замыкается накоротко, а к обмотке-1 выполняется подводка сниженного напряжения. В этом случае ток КЗ становится равным величине номинала, при котором трансформатор обычно и работает. То есть, во время проверки с ним ничего не произойдет. Данная процедура известна как опыт короткого замыкания трансформатора, когда потенциал подключенной обмотки-1 будет равно всего лишь нескольким процентам от номинала. Оно получило название напряжения короткого замыкания. Этот показатель у силовых устройств, в том числе у трехфазного трансформатора, равняется 5-10% от номинального значения. Полученное значение измеряется вольтметром, подключенным в цепь первичной обмотки. Дополнительно устанавливаются амперметры для замеров номинальных токов в обеих обмотках, а ваттметр учитывает мощность потерь, выявленных во время короткого замыкания. Ранее уже отмечалось, что величина магнитного потока трансформатора будет пропорциональна напряжению в его первичной обмотке. Во время проведения опыта КЗ его значение в сердечнике слишком маленькое, поскольку напряжение в данном режиме, во много раз ниже номинала. В связи с этим, потери в стальных пластинках можно не учитывать и условно считать основным назначением мощности перекрытие потерь в трансформаторных обмотках.

Используемая схема опыта короткого замыкания и ее результаты создают предпосылки для определения коэффициента мощности cos φ, активного и реактивного сопротивления обмоток. В любых трансформаторах определяют так называемые обязательные потери. Они включают в себя потери в обмотках и стальном сердечнике. Первая часть относится к категории электрических потерь, пропорциональных квадрату тока. Они определяются показаниями ваттметра, полученными в процессе опыта. Вторая часть представляет собой магнитные потери, связанные с частотой данной электрической сети и значением магнитной индукции. Данные потери также определяет ваттметр, когда трансформатор вводится в режим холостого хода. Проводимые исследования позволяют установить коэффициент полезного действия трансформатора. При его определении нужно активную мощность обмотки-2, соотнести с мощностью обмотки № 1. КПД трансформаторных устройств достаточно высокий и в некоторых случаях доходит до 98-99%.

Основная цель проведения опыта короткого замыкания трансформатора, соотношения между током, напряжением и магнитным потоком в режиме короткого замыкания

В обеих обмотках при опыте короткого замыкания токи имеют номинальные значения, поэтому потери энергии в обмотках такие же, как и при номинальной нагрузке. Следовательно, мощность, получаемая трансформатором из сети при опыте короткого замыкания, затрачивается на потери энергии в проводах обмоток. Т.к. опыт проводится при пониженном напряжении, значение магнитного потока будет также небольшим. В связи с небольшим значением магнитного потока, магнитными потерями в стали можно пренебречь, а потому считается, что опыт короткого замыкания проводится для того, чтобы установить электрические потери.

Какие они, трансформаторы будущего

Считается, что трансформаторная отрасль весьма консервативна. Тем не менее и ей приходится считаться с революционными изменениями в области электротехники, где все громче о себе заявляют нанотехнологии. Как и множество других устройств, они постепенно «умнеют».

Активно ведется поиск новых конструкционных материалов – изоляционных и магнитных, способных обеспечить более высокую надежность трансформаторного оборудования. Одним из направлений может стать использование аморфных материалов, что значительно повысит его пожарную безопасность и надежность.

Появятся взрыво- и пожаробезопасные трансформаторы, в которых хлордифенилы, используемые для пропитки электроизоляционных материалов, будут заменены нетоксичными жидкими, экологически безопасными диэлектриками.

Примером тому — элегазовые силовые трансформаторы, где функцию хладагента выполняет негорючий элегаз гексафторид серы, вместо далеко не безопасного трансформаторного масла.

Вопрос времени – создание «умных» электросетей, оснащенных полупроводниковыми твердотельными трансформаторами с электронным управлением, с помощью которых появится возможность регулировать напряжение в зависимости от потребностей потребителей, в частности, подключать к домашней сети возобновляемые и промышленные источники питания, или наоборот отключать лишние, когда в них нет необходимости.

Еще одно перспективное направление – низкотемпературные сверхпроводимые трансформаторы. Работа по их созданию началась еще в 60-е годы. Главная проблема, с которой столкнулись ученые – огромные размеры криогенных систем, необходимых для изготовления жидкого гелия. Все изменилось в 1986 году, когда были открыты сверхпроводниковые высокотемпературные материалы. Благодаря им, появилась возможность отказаться от громоздких охлаждающих устройств.

Сверхпроводимые трансформаторы обладают уникальным качеством: при высокой плотности тока потери в них минимальны, зато, когда ток достигает критических значений, сопротивление от нулевого уровня резко увеличивается.

В чем его достоинства и недостатки

Любое электротехническое приспособление обладает рядом преимуществ и недостатков. Однофазные электрические трансформаторы этому не исключение. Достоинств у них больше, чем минусов. Основными из них являются:

• обладают одним из самых больших коэффициентов полезного действия (КПД), который составляет 98 %;
• отлично охлаждаются и обладают повышенной стойкостью к перегрузкам и кратковременным скачкам напряжения;
• экологическая безопасность сухого вида. Масла в них нет, а значит, что окружающей среде ничего не может навредить даже после утилизации;
• отсутствие нужды соблюдения особых противопожарных мер в местах установки трансформаторов;
• сравнительно небольшие размеры, позволяющие устанавливать аппараты в небольшие отсеки.

Вам это будет интересно Особенности дросселя для ламп дневного света

Не лишены эти приборы и ряда недостатков, которые зависят от их вида и места применения:

• сложное обслуживание, если аппарат масляный. Его регулярно нужно проверять на пробой и подтекание резиновых прокладок, замена которых достаточно сложная;
• сухие однофазные приборы не переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнение;
• высокая стоимость сухих трансформаторов по сравнению с масляными.

Обычный прибор для однофазных сетей

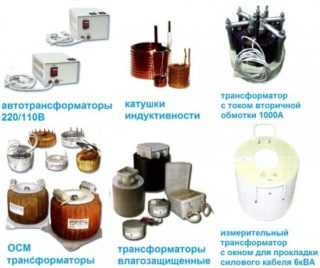

Классификация по видам

Силовые

Силовой трансформатор переменного электротока — это прибор, использующийся в целях трансформирования электроэнергии в подводящих сетях и электроустановках значительной мощности.

Необходимость в силовых установках объясняется серьезным различием рабочих напряжений магистральных линий электропередач и городских сетей, приходящих к конечным потребителям, требующимся для функционирования работающих от электроэнергии машин и механизмов.

Автотрансформаторы

Устройство и принцип работы трансформатора в таком исполнении подразумевает прямое сопряжение первичной и вторичной обмоток, благодаря этому одновременно обеспечивается их электромагнитный и электрический контакт. Обмотки устройств имеют не менее трех выводов, отличающихся своим напряжением.

Основным достоинством этих приборов следует назвать хороший КПД, потому как преобразуется далеко не вся мощность — это значимо для малых расхождениях напряжений ввода и вывода. Минус — неизолированность цепей трансформатора (отсутсвтие разделения) между собой.

Трансформаторы тока

Данным термином принято обозначать прибор, запитанный непосредственно от поставщика электроэнергии, применяющийся в целях понижения первичного электротока до подходящих значений для использующихся в измеряющих и защитных цепях, сигнализации, связи.

Первичная обмотка трансформаторов электротока, устройство которых предусматривает отсутствие гальванических связей, подключается к цепи с подлежащим определению переменным электротоком, а электроизмерительные средства подсоединяются к вторичной обмотке. Текущий по ней электроток примерно соответствует току первичной обмотки, поделенному на коэффициент трансформирования.

Трансформаторы напряжения

Назначение этих приборов — снижение напряжения в измеряющих цепях, автоматики и релейной защиты. Такие защитные и электроизмерительные цепи в устройствах различного назначения отделены от цепей высокого напряжения.

Импульсные

Данные виды трансформаторов необходимы для изменения коротких по времени видеоимпульсов, как правило, имеющих повторение в определенном периоде со значительной скважностью, с приведенным к минимуму изменением их формы. Цель использования — перенос ортогонального электроимпульса с наиболее крутым срезом и фронтом, неизменным показателем амплитуды. Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения

Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью

Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения. Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью.

Разделительные

Что такое трансформатор разделительный становится понятно исходя из самого определения — это прибор с первичной обмоткой, не связанной электрически (т.е. разделенной) с вторичными.

Существует два типа таких устройств:

Силовые применяются с целью улучшения надежности электросетей при непредвиденном синхронном соединении с землей и токоведущими частями, либо элементами нетоковедущими, оказавшимися из-за нарушения изоляции под напряжением.

Сигнальные применяются в целях обеспечения гальванической развязки электроцепей.

Согласующие

Как работает трансформатор данного вида также понятно из его названия. Согласующими называются приборы, применяющиеся с целью согласования между собой сопротивления отдельных элементов электросхем с приведенным к минимуму изменением формы сигнала. Также устройства такого типа используются для исключения гальванических взаимодействий между отдельными частями схем.

Пик-трансформаторы

Принцип действия пик-трансформаторов базируется на преобразование характера напряжения, от входного синусоидального в импульсное. Полярность после перехода изменяется по прошествии половины периода.

Сдвоенный дроссель

Его азначение, устройство и принцип действия, как трансформатора, абсолютно идентичны приборам с парой подобных обмоток, которые, в данном случае, абсолютно одинаковы, намотанны встречно или согласованно.

Также часто можно встретить такое наименование данного устройства, как встречный индуктивный фильтр. Это говорит о сфере применения прибора – входная фильтрация напряжения в блоках питания, звуковой технике, цифровых приборах.

Особенности конструкции

При работе трансформатора тока вторичная обмотка всегда находится под нагрузкой, сопротивление которой регулируется требованиями к точности коэффициента трансформации. Допускается незначительное отклонение сопротивления от указанного в паспорте устройства.

Если произойдет увеличение нагрузки, то во второй обмотке резко возрастет напряжение, что может привести к пробою изоляции и поломке устройства. Такая ситуация создает угрозу безопасности сотрудникам, которые обслуживают электрический прибор. В устройство трансформатора тока входят:

• основание;
• магнитопровод (сердечник);
• первичная обмотка;
• вторичная обмотка;
• клеммник для подсоединения кабеля от источника питания;
• заземляющий контакт.

Первичная обмотка изготавливается в виде катушки, закрепленной на магнитопроводе, или как шина. Согласно конструктивного исполнения в некоторых устройствах нет встроенной первичной катушки, а дополняется она обслуживающим персоналом путем соединения отдельного провода через специальное окно.

Корпус устройства выполняет роль изоляции и предохранения обмоток от внешних повреждений. В последних моделях устройств сердечники изготавливаются из нанокристаллических сплавов, которые значительно увеличивают класс точности прибора.

Из-за больших потерь в сердечнике устройство начинает сильно нагреваться, что приводит к износу или выходу из строя его изоляции. Вторая обмотка в разомкнутом состоянии также создает негативное явление, так как происходит перегрев и выгорание магнитного провода.

Связано это с тем, что в магнитных конструкциях имеются потери, связанные с намагничиванием и нагревом магнитопровода. Чтобы несколько сгладить эти погрешности производители используют витковую коррекцию.

Вам это будет интересно Физика и последствия поражения электрическим током

Виды трансформаторов и их применение

Виды трансформаторов

По конструктивным особенностям сердечника известные образцы однофазных трансформаторов подразделяются на стержневые, кольцевые и броневые изделия. По форме используемого в них магнитопровода они могут быть:

• Ш-образными;
• Тороидальными;
• П-образными.

Каждая из этих форм подходит для определенных целей, связанных с необходимостью получения заданных передаточных характеристик.

По величине максимально достижимой магнитной связи (МС) трансформаторы делятся на изделия с сильным, средним и слабым взаимодействием. Эти характеристики в значительной мере зависят от конструкции самого изделия и вида его сердечника.

Классификация приборов

Все разновидности агрегатов классифицируются в зависимости от конструкции и того, какими техническими показателями обладают. Кроме измерительных и защитных трансформаторов, бывают промежуточные виды этих преобразователей. В этом случае прибор подключается для проведения измерения в цепь релейной защиты.

Выделяются лабораторные виды преобразователей, которые обладают повышенной точностью измерения и множеством коэффициентов трансформации. Токовые трансформаторы подразделяются:

1. По способу установки — преобразователь предназначен для наружного и внутреннего монтажа. Компактные модели могут быть переносными или встраиваются в машины и электрические аппараты. Наружный и внутренний монтаж подразумевает проходной или опорный способ установки.
2. В зависимости от типа первичной обмотки — оборудование подразделяется на одновитковые, стержневые, многовитковые, катушечные и шинные устройства.
3. При изолировании трансформаторов применяются: бакелит, фарфор и другие материалы. Некоторые марки устройств для изоляции заливаются компаундом.
